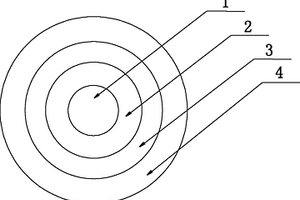

具有防酸雾碱雾软控制电缆 791

 0

本实用新型公开了一种采用防酸雾碱雾软控制电缆，它包括缆芯，由里而外依次为缆芯、金属屏蔽层和耐酸碱的外保护层：所述的缆芯为多股绞合的软导体外挤包绝缘层。本实用新型具有以下有益效果：结构合理，柔软、防酸雾防碱雾，可适用于化工、冶金等行业。

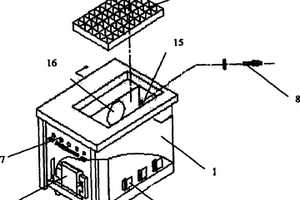

行车空调冷凝水处理装置 1097

 0

本实用新型属空调冷凝水处理技术领域,具体涉及一种对行车空调产生的冷凝水进行回收处理的冷凝水处理装置。由机箱、蓄水槽、气流风机、能量转换器、排汽隔栅、高频振荡器、驱动继电器、开关电源、变压器、控制主板等组成,蓄水槽位于机箱内,能量转换器位于蓄水槽底部的开孔处,气流风机位于蓄水槽一测的进风孔处,高频振荡器、变压器分别位于蓄水槽和机箱之间的空间,排汽隔栅位于蓄水槽的顶部。本实用新型适用于冶金企业的空气环境质量,具有防腐作用;线路结构简单,运行可靠,效率高;能量的转换由多路超声波高频振荡器和能量转换器完成,任一路的故障不影响整个装置的工作;控制方式具有故障保护、报警,故障解除及自恢复功能,电子线路工作状态指示功能。本实用新型结构简便、控制性能好、故障率低、使用寿命长。

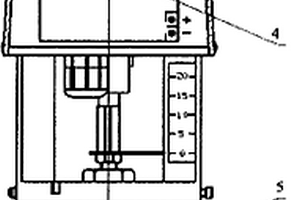

超小式电动调节阀 917

 0

本实用新型公开一种超小式电动调节阀,包括一电机、及该电机控制的齿轮组、及一调节阀主体,调节阀主体内设有一阀芯和一阀座,阀芯上连接一阀杆,阀杆受电机驱动,该电动调节阀还包括一控制装置,控制装置包括一中央控制器、及受中央控制器控制的一传感器,传感器检测阀杆的位置;该中央控制器控制电机的运动;齿轮组的外部设有一保护套。本实用新型具有体积小,控制精度高,能应用于电力、冶金、轻工业的自动化控制系统中,特别适用于小流量高精度控制。

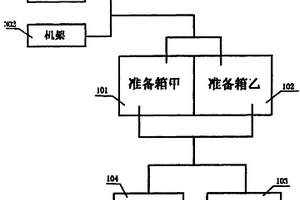

双机架平整机平整液处理装置 859

 0

本实用新型公开了一种双机架平整机平整液处理装置,适用于大中型冶金企业冷轧板带生产线平整工艺中湿平整系统平整液供应,其特征在于包括同时在两个准备箱自动连续配置生产工艺所要求浓度和温度的平整液的平整液配制装置模块;根据生产工艺的不同要求,将所述平整液配制装置模块配制的不同浓度的平整液以不同的模式提供给两个机架的平整液供给装置模块;将所述整液供给装置模块提供的平整液输入双机架平整机,为双机架平整机不同喷射梁提供不同流量平整液的平整液喷射阀组模块,本实用新型各个部分集成在一个相对独立的功能模块,结构紧凑占地少,安装布置形式灵活,管路清晰,操作维修紧凑简单,可以在PLC控制下实现各个功能灵活多变。

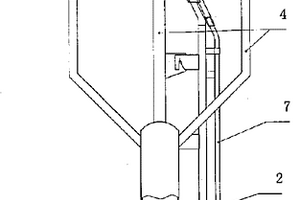

音速火炬燃烧器 1146

 0

一种由中心筒体、常明灯组成的音速火炬燃烧器,适用于石油、石化、化工、冶金企业排放压力较高的火炬排放系统。其特点在于,动密封置于中心筒体下部的筒内,中心梅花喷嘴置于中心筒体的顶部,悬臂自中心筒体引出数根,每个悬臂上部设置单筒燃烧器,单筒燃烧器上置有火焰稳定器,中心梅花喷嘴贴近用于点火的常明灯。优点是出口流速高、无烟燃烧效果好、处理燃烧气体量大、设备寿命长、调节比大、热辐射低、密封效果好。

连铸机绕性引锭头导向套 1042

 0

连铸机绕性引锭头导向套,用于冶金行业的连铸机送引锭。其特征是:导向套是一个呈“倒U字形”的腔体,其内腔尺寸略大于异型状引锭头尺寸,外观呈锥台形,高度H是连铸机二冷弧长度的0.025倍,下部宽度A略小于钢坯尺寸,锥度α=(A-B)/2H=1:(5～9)(B是上部宽度);小于结晶器铜管直径的金属吊钩安装在导向套顶部;上述结合构成本实用新型。送引锭时,戴上导向套的引锭头随引锭杆沿连铸机二冷弧上升,到达结晶器铜管下口位置并准确进入铜管内后,利用金属吊钩将导向套从铜管上口取出。本实用新型结构简单,操作方便,具有修复容易、加工制造方便、投资小、通用性强、稳定性好的特点,结晶器铜管通钢量达到刚性引锭的水平,使用寿命提高15%以上。

金属圆棒倒棱机 634

 0

一种金属圆棒倒棱机,是冶金行业金属探伤的前道设备。其特征是:螺旋状输送辊组成的螺旋输送槽使金属圆棒工件一边前移,一边旋转,经定位挡板及垫板的导向,滚动通过可上下、左右调节的砂轮机下方去除头部毛刺等,在运动中完成在线连续倒棱处理。安装在砂轮机区域的圆柱形斜置平辊,强化被倒棱金属圆棒的旋转。本实用新型结构合理、操作方便,单根金属圆棒工件的磨削时间仅为4秒钟,满足了全自动探伤流水线高速生产节奏的需要。

双段液压阻尼动态料斗称量补偿系统 1009

 0

本实用新型提供了一种双段液压阻尼动态料斗称量补偿系统，可应用在港口码头、大型火力发电、冶金、煤炭、建材、化工等利用电子料斗秤计量物料质量的行业中，有效解决动态料斗秤在计量过程中由于环境的风力、料斗本体及料斗基础的振动等导致的计量误差。本实用新型提供了一种双段液压阻尼动态料斗称量补偿系统，包括双段液压阻尼器、液压储能器、主称重传感器、补偿振动传感器及动态补偿处理控制器，双段液压阻尼器可减小被称量物料对主称量传感器的冲击和振动幅度。动态补偿处理控制器用补偿振动传感器测得的加速度测量值来补偿主称重传感器的测量值，以得到电子料斗秤的准确计量。

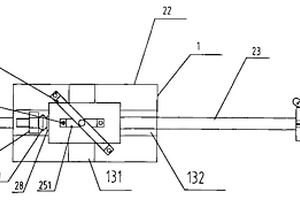

中心线垂直且不在同一平面两孔中心距测量工具 818

 0

本实用新型公开了一种中心线垂直且不在同一平面两孔中心距测量工具,包括:一磁座,该磁座的侧面安装有磁吸开关,正面为磁吸面,背面设置有两条过中心点且互相垂直的槽C和槽D,它们的尺寸相同;一导杆装置,包括一可配合地插装在所述的槽C和槽D中的底座、一位于底座上的带有通孔的导杆座体、一可插入导杆座体通孔且其中心线与磁座背面平行的导杆、一可移动地固定于该导杆上的移动杆以及一用于压紧、拉出导杆座的压紧、拉出机构。本实用新型可测量冶金企业在线检修时,箱体类零件的中心线垂直且不在同一平面的两孔的中心距。

具有位置检测功能的钩钢机 940

 0

本实用新型涉及冶金机械领域,尤其是涉及到一种具有位置检测功能的钩钢机,具有位置检测功能的钩钢机,包括机架、可行走于机架上的车架、车架上的铸坯抓放机构、驱动车架的行走机构,还包括安装在钩钢机两侧的两组位置检测装置,所述的位置检测装置由安装在车架上的定位点装置和安装在机架上的检测信号装置组成,两组位置检测装置对称安装在钩钢机的两侧,两侧的检测信号装置同步产生位置检测信号。本实用新型的钩钢机产品结构简单,对现有钩钢机改动小,制作、维修方便,制造成本低。由于本实用新型的钩钢机具备位置检测功能,依靠设备来实现钩钢机位置的自身检查功能,可以提高设备的精度,提高生产效率和安全生产系数,降低运行维护成本。

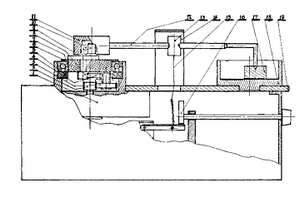

自动研磨抛光仪 999

 0

本实用新型的自动研磨抛光仪是属于成型领域 中磨削抛光技术。本实用新型特点是采用了机械繁花不重复运动 轨迹的传动机构。该传动机构经多级减速并随时改 变输出端的运动轨迹，使试样磨抛均匀，保证试样的 高精度、高质量。本实用新型结构灵巧、加工容易、提高效率、节省 能耗、省时省力、操作简单、使用方便、安全可靠、便于 生产及应用。提高了经济效益和市场竞争能力。适 用于机械、冶金、教育、电子、地质、医学领域的科研生 产中使用。

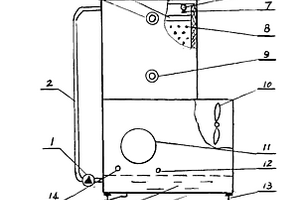

封闭式蒸发冷却塔 1120

 0

本实用新型提供了一种封闭式蒸发冷却塔,替代高温设备水冷却循环工艺中的板框式热交换器,它利用蒸发热远远大于传导热来提高冷却效率。其特征是在密闭的箱体(17)上方有带喷嘴(7)的喷淋管(6),在箱体外有风机(10),在箱体内喷淋管的上方还有除雾收水器(5),它是类似S形的片状组合体。本实用新型占地面积小、投资少、形式简单、节约用水。不仅适用于冶金工业,还可用于各种介质,比如:油、氨气等的冷却。

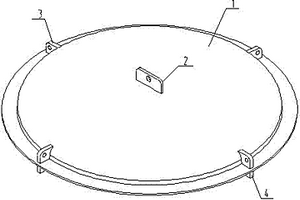

渣罐顶盖 1023

 0

本实用新型涉及冶金渣罐运输领域，具体为一种渣罐顶盖；它包括盖盘，其特征是：还包括吊耳、拉环、导向片；所述吊耳设于盖盘顶部中央；拉环至少有四只，均匀布置于盖盘顶面四周；导向片至少有四只，所述导向片呈斜楔块形，其均匀布置于盖盘底面四周，斜面朝向盖盘轴心线。本实用新型在运输途中可避免渣罐内的液态物质意外流出，同时也能起到减缓渣罐热量流失的作用。

发热线缆干式加热器 645

 0

本实用新型涉及一种发热线缆干式加热器,包括:发热器壳体,固定设置在外壳内的发热器,其特点是:发热器包括,发热器骨架,在发热器骨架上绕置发热线缆,该发热线缆与电源线连接;其中,发热线缆由金属导线组成,在金属导线外包覆由氟塑料制成的绝缘护套,金属导线与电源线连接;发热器骨架呈由金属板组成的平板形状、空心管材组成的管道形状、容器箱体组成的箱体形状,发热线缆均匀地绕置在上述发热器骨架上,形成完整的加热器。由此,本实用新型能制作各种形状的加热器,形成贴身加热,并具有低加热强度和较大面积均匀加热特性,由此能适用于长距离管道和大面积加热,并可广泛应用于石油、化工、医药、冶金、电子等各个领域,因此极为实用。

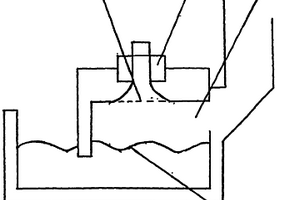

油、气平焰燃烧器的熔化炉保温室 1079

 0

本实用新型介绍的一种油、气平焰燃烧器的熔化炉保温室,属于冶金工业炉,由保温室和设于保温室内的燃烧器组成,其特征是:燃烧器的出焰口处的保温室炉顶燃烧器安装口做成符合附壁效应的抛物线喇叭口,喇叭口至铝液面的最佳距离在500MM～1200MM;并且将熔化炉保温室用的燃烧器改成平焰燃烧器。与现在普遍使用的直焰式燃烧器的熔化炉保温室相比较,其优点是:其一,燃烧器火焰不接触的铝液,既减少铝液的烧损,也可避免油或气的不完全燃烧;其二,由于适当降低炉体高度以后减少了炉衬,使熔化炉的制作成本降低;其三,火焰呈喇叭口状喷出,加大了火焰的加热面的辐射面积,提高了加热效率。

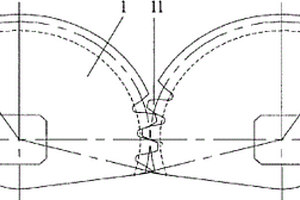

半圆弧啮合传动齿片 1060

 0

本实用新型涉及一种载荷传动机械技术领域的传动装置,具体为半圆弧啮合传动齿片。本实用新型包括两个相互啮合的半圆弧齿片,每个圆弧齿片边沿处的若干齿上设有:模数、齿数、齿形角、齿顶圆、分度圆、齿根圆,两个半圆弧齿片啮合时存在中心距,且相应模数、齿数、齿形角、齿顶圆、分度圆、齿根圆之间系数全部啮合。本实用新型的两件半圆弧啮合齿片,可以在传动距离领域中进行实用,且能控制距离和载荷问题。本实用新型可用于冶金、矿山、石油化工、运输起重等领域,进行载荷传动,解决生产中所需的载荷传动。

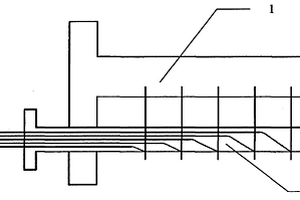

可更换的十字测温装置 1034

 0

本实用新型公开一种冶金技术领域的可更换的十字测温装置,包括:测温枪和测温悬臂梁支架。测温枪固定在测温悬臂梁支架上,测温悬臂梁支架内设有的冷却循环水套管,测温枪与测温悬臂梁支架的冷却循环水套管分开设置。将每根热电偶固定在钢片上,每次更换热电偶时,只要将钢片抽出就可以进行更换,而不需要将整个测温梁抽出。每根梁上的测温点数量不变,每根热电偶的长度根据实际要求进行制定,并将极为重要的中心温度点设计为双热电偶,以便损坏时能够及时更换备用热电偶。

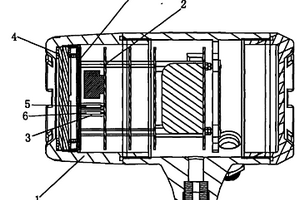

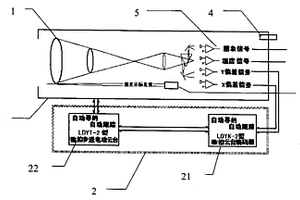

多光谱红外自动跟踪激光示标摄像高温监测传感器 1064

 0

一种多光谱红外自动跟踪激光示标摄像高温监测传感器,包含光学系统和电路连接的电子电路系统,装载光学系统和电子电路系统的数控步进电动云台系统;所述的数控步进云台系统,包括通过线路连接的数控云台编码器和数控步进电动云台;所述的电子电路系统,线路连接所述的数控云台编码器;所述的传感器还包含微型激光发生器和保护气体接口。本实用新型通过独立的信号输出接口输出独立的目标温度信号和目标图像信号,以及独立的全方位的目标物理位置相对偏差信号,可以实现冶金工业现场特殊环境下高温目标的连续自动跟踪检测,得到高温炉窑热工调控需要的既有现实意义又有历史意义的连续自动跟踪监测数据。

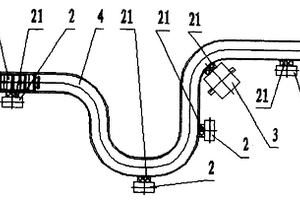

试样盒运行跟踪装置 837

 0

本实用新型提供了一种试样盒运行跟踪装置,涉及一种冶金行业冶炼试样气送管道的试样盒,在气送管道进行试样的传递过程中,作为试样盒运行跟踪或搜寻的仪器,实现跟踪试样盒运行情况或寻找卡堵的试样盒,并判定卡堵的准确位置,利于及时排除试样盒卡堵故障,试样盒运行跟踪装置主要由若干个磁钢体、若干个感应信号发射器、一个信号接收显示器、一个手持感应检测器组成,为快速排除试样盒卡堵故障提供了一个有效手段,磁钢体应安装于试样盒上,感应信号发射器安装于气送管道的检测点,信号接收显示器安装于气送管道的试验室接发送点,手持感应检测器用于搜寻准确的试样盒卡堵位置。

用于钢液精炼的合金粉剂罐 1010

 0

本实用新型涉及冶金技术领域，尤其是一种用于钢液精炼的合金粉剂罐，其特征在于：包括罐体，所述罐体的内部具有容置空间，所述罐体的一端具有用于装入所述合金原料的装入口，所述罐体具有装入口的一端的外轮廓呈圆形，另一端的外围轮廓呈方形。本实用新型的优点是：实现单个罐体储量的最大化及可调整性，便于钢液冶炼的工艺设计，有效提高钢液冶炼效率；结构简单合理，加工方便；密闭效果好，可保证装在罐体内的合金原料的收得率；罐体结构和形状适应于自动化制作、适应大生产应用时皮带输送，适于推广。

用于钢液精炼的合金粉剂精密罐 637

 0

本实用新型涉及冶金技术领域，尤其是一种用于钢液精炼的合金粉剂精密罐，其特征在于：该精密罐的罐体的一端外轮廓呈圆形，另一端外轮廓呈方形，且所述精密罐的罐体的最大外围轮廓尺寸为45‑55mm。本实用新型的优点是：实现单个罐体储量的最大化及可调整性，便于钢液冶炼的工艺设计，有效提高钢液冶炼效率；结构简单合理，加工方便；罐体结构适应于自动化制作、适应大生产应用时皮带输送，适于推广。

一次除尘器进出口补偿器 747

 0

本实用新型涉及冶金生产设备技术领域，尤其涉及一种一次除尘器进出口补偿器，通过设置补偿管包括均由四块面板围成的第一方形管和第二方形管，且该第二方形管的每块面板位于连接端的一侧均通过垫板固定有定位板以在定位板和第二方形管之间形成伸缩缝，并设置第一方形管的连接端套设于第二方形管上并位于该伸缩缝中；且设置U形密封板连接将伸缩缝予以密封；从而简化了补偿器外形结构，通过设置具有一定厚度的U形密封板，进而达到不易烧损、不需整体更换、维修方便，延长补偿器使用寿命，大大降低维修成本的目的。

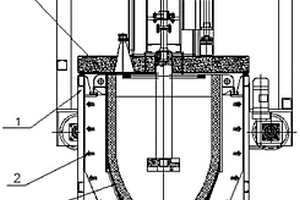

带有龙门架的精铝提纯装置 1007

 0

一种铸造冶金领域的带有龙门架的精铝提纯装置，包括：炉体部分和活动设置于龙门架上的炉盖部分，其中：炉体部分包括炉壳和位于炉壳内部的坩埚机构，炉盖部分包括保温炉盖和炉盖升降机构，通过龙门架实现炉盖部分与炉体部分的正对设置，本装置利用机械搅拌机构搅拌铝液，搅拌效果好，促进偏析过程排出的杂质元素的扩散与分散，降低液固界面前沿熔体中杂质的浓度，从而更好地控制凝固过程，提高提纯效率。利用炉盖对坩埚进行保温，整体更加节能。利用气压喷雾的方式，产生水气混合物对坩埚进行降温，温降更加均匀，用水量也更加节约。

光电感应式流量计 749

 0

本实用新型为一种光电感应式流量计。包括表头、表头前盖、安装在表头内部的线路板、与线路板相连的安装在表头外部表面的按钮,其特征在于:所述按钮为光电感应按钮;所述线路板上设有操作运算单元、分别与操作运算单元相连的供电单元和微型控制单元;所述光电感应按钮与操作运算单元相连。本实用新型的优点是:光电感应按钮操作方便,无需开盖即可直接对流量计进行设定和调整,提高了流量计的密封性能,可广泛适用于一些化工、冶金、电力等行业,应用于现场情况对流量计具有防爆或者防护等要求的环境。

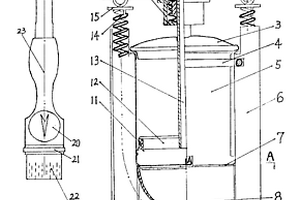

自动供料涂刷 847

 0

本实用新型是提供一种用于涂刷钢窗、船舶和各种设备的自动供料涂刷。它是由储料罐、涂刷、压力机构和底座构成。压力机构作为压力源、将储料罐内的液料自动压向涂刷头,涂刷中装有调节阀,调节刷头液流量的大小。本实用新型结构灵巧、新颖简单、体积小、成本低,可自动供料,可调节液流量。可随身携带,操作方便、安全可靠,是建筑、市政工程、船舶修造、冶金、化工等部门涂刷油漆、涂料的好工具。

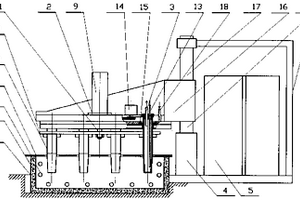

偏析法精铝生产装置 993

 0

一种偏析法精铝生产装置属于铸造冶金领域。本实用新型包括:保温系统、卸料系统、凝固结晶系统、提升旋转系统、液压驱动系统,保温系统位于凝固结晶系统的正下方;凝固结晶系统固定于提升旋转系统的悬臂上,卸料系统同样固定在提升旋转系统的悬臂上,并通过其卸料板与凝固结晶系统配合;液压驱动系统通过油管驱动提升旋转油缸;液压驱动系统位于提升旋转系统的提升旋转油缸的支架底板上。本实用新型中防止了杂质元素在凝固过程中的反扩散;有效防止了介质泄漏对生产过程的影响,冷却强度适中,晶体生长速度易于控制;加快了偏析出的杂质元素的分散,提高了设备的生产效率;节省了能源,提高了效率。

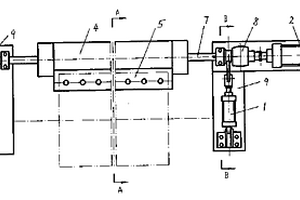

刮刀式自动洁辊器 664

 0

本实用新型涉及冶金行业冷轧作业线上的辊子表面清洁,一种刮刀式自动洁辊器,包括刮刀横移部件(2)、刮刀支承架部件(4)、底座(6)、穿过底座上的轴(7)、轴向连接器(8)和支撑座(9),还包括刮刀回转部件(1)、刮刀气囊部件(3)和刮刀部件(5),刮刀回转部件后端连接于底座上,前端贯穿于轴,并通过键与轴固定连接,轴一端与刮刀横移部件连接,另一端的轴上固定连接刮刀气囊部件,刮刀支承架部件和刮刀部件。本实用新型采用了不损辊面的刮刀,使刮刀以一定的压力和角度紧贴辊面,对辊面上的脏物,特别是颗粒状脏物进行刮削清除,从而保证了产品的质量,提高了辊子的使用寿命,降低了生产成本。

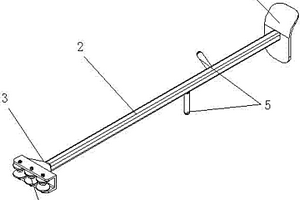

手持式带钢纠偏装置 676

 0

本实用新型涉及连续机组领域，尤其涉及一种连续机组用带钢纠偏装置。一种手持式带钢纠偏装置，包括导向滚轮、连杆、支架和手柄，所述支架固定安装在连杆的前端，所述手柄安装在连杆上，所述导向滚轮铰接在支架上。本实用新型手持式带钢纠偏装置使操作人员对带钢纠偏时无需用手接触带钢，纠偏效果显著，容易携带，既提高了工作效率也降低了作业风险，可广泛应用于冶金行业中的连续带材机组，只要是存在跑偏现象的，均可以使用本装置。

高温耐磨的烟管保温结构 983

 0

本实用新型涉及的一种高温耐磨的烟管保温结构，其特征在于：它为同心设置的五层结构，最外层为保温保护层（1），最内层为莫来石质高强耐火浇注料层（5），上述两层之间由外至内分别是：岩棉层（2）、钢板（3）、硅酸钙板（4）。这种烟气燃烧管道保温结构，达到绝热节能，高效轻便，经久耐用的效果，同时降低投资成本，缩短施工时间，提供了冶金、钢铁行业烟气输送的一种保温方法。

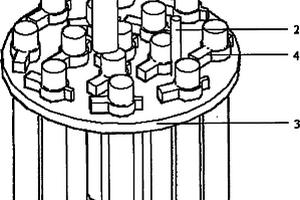

适用于渣金间外加电场无污染脱氧的可调式阳极装置 667

 0

本实用新型涉及一种适用于渣金间外加电场无污染脱氧的可调式阳极装置,属于钢铁冶金精炼设备技术领域。本实用新型可调式阳极装置包括有:单元电极,渣层测厚探头,单元电极组合支座,电极夹头固定机构,悬吊机构,阳极导线及固定连接螺栓。本实用新型可调式阳极装置作为组合阳极电极插入或埋入熔渣中,与金属液或钢液构成一对电极;通过外加直流电源形成直流电场,以及调节单元电极的插入深度,来控制氧离子在熔渣体系中的传质方向和速度,使金属液或钢液中的氧通过电化学反应排出,使达到脱氧净化的目的。本实用新型可调式阳极装置具有电极分布均匀,电流密度大,精炼效果好,结构简单,调控方便准确,操作可靠等优点。
