上海有色金属电冶金技术理论与应用

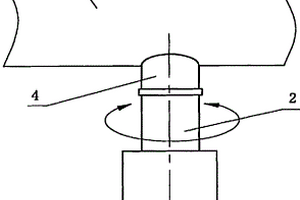

汽车散装机的散装头结构 747

 0

本实用新型系一种冶金行业,汽车散装发货系统类机械的改良装置,特别是涉及汽车散装机的散装头的一种改良结构。一种汽车散装机的散装头结构,在横卧的料筒(1)下部,经垂直向下的固定管(2)连接装有阀门的卸料头(3),缩短所述固定管(2)的长度,且在固定管(2)与料筒的连接处设置一高度调节机构(4)。采用本实用新型,避免了大车对散装头的撞击损坏;使小车能安全地,对外界有防护地卸料,不会漂散损失和对环境造成影响。本技术方案结构简单、成本低廉,解决问题效果直接。

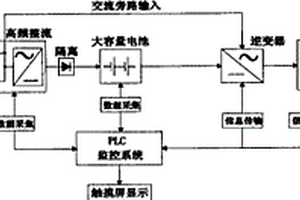

微机控制型不间断电源柜 719

 0

本实用新型公开了一种微机控制型不间断电源柜,该不间断电源能在市电断电时,4毫秒内恢复正常供电、并且供电维持时间长、能实时监控蓄电池状况、高精度电压输出、免维护、人机界面对话便于管理。主要为医院、电力系统、化工、冶金等重要场合提供不间断电力。该微机控制型不间断电源柜主要由机柜、PLC控制器、高频整流模块、数据采集模块、电池、逆变器模块、触摸屏显示模块组成;该微机控制型不间断电源柜采用旁路优先运行的模式,即市电正常状况下,采用市电输出,PLC控制器实时采集市电信息、高频整流模块信息、电池信息、逆变器模块信息,当市电异常时立即启用逆变器模块由电池组给负载供电。

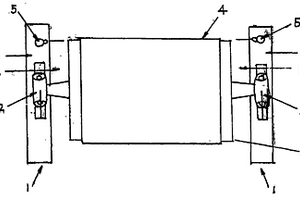

胶带输送机防钢丝绳缠绕检测装置 863

 0

一种胶带输送机的防钢丝绳缠绕检测装置,所述防钢丝绳缠绕检测装置在胶带输送机最先端的头部滚筒或驱动轮的A、B两侧各安装一组限位开关,所述限位开关固定在滚筒轴承上方的胶带输送机框架上,其探测部为一金属探测杆,该金属探测杆平行并相对于滚筒边缘的内侧。该装置安装在胶带输送机头轮侧,能对露头的钢丝绳进行有效地检测,使露头钢丝绳且尚未对设备构成威胁之际及时处置,达到防止胶带输送机构件被钢丝绳缠绕的目的。本专利技术涉及的胶带输送机防钢丝绳缠绕检测装置,其结构简单、检测效果好,可方便地适用于钢丝绳带芯的胶带输送机上,因此可广泛运用于冶金、港口、码头、矿山等工矿企业。

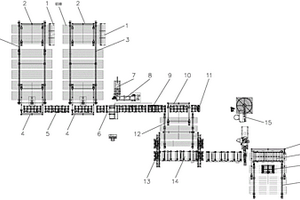

铝长棒锯切及堆垛打捆生产线 765

 0

本实用新型涉及冶金设备技术领域，公开了一种铝长棒锯切及堆垛打捆生产线，包括多段圆棒输送辊道；沿圆棒输送辊道的输送方向依次设置有存料台、圆盘锯切机、定尺设备、铝长棒多层堆垛机；存料台、圆盘锯切机、铝长棒多层堆垛机中的任一设备设置在两段圆棒输送辊道之间；对应圆盘锯切机设置有金属碎屑压块成型机；对应铝长棒多层堆垛机设置有圆棒多层叠捆输送机，圆棒多层叠捆输送机的出口端设置有出料缓存台，出料缓存台上设置有在线称重设备。应用本实用新型的技术方案，铝长棒锯切并堆垛打捆的机械式流水作业，可减少较多人工，提高生产效率，节省大量人工成本；制得的产品的尺寸规格一致、性能稳定；生产作业中安全隐患少。

用于超大直径钢管卷制过程中的防变形吊装工具 1035

 0

本实用新型涉及冶金管道制造领域，具体是一种用于超大直径钢管卷制过程中的防变形吊装工具；其特征是：包括连接梁、连接梁堵板、弧形钢板、连接梁套管、吊耳板、钢丝绳卡具固定孔；其中，连接梁套管与弧形钢板垂直连接，沿两侧连接梁套管圆周满焊；吊耳板与连接梁垂直连接，沿连接梁圆周满焊；连接梁堵板与连接梁垂直连接，沿连接梁圆周满焊；弧形钢板弧边对应直径为卷制管道内直径；钢丝绳卡具固定孔的孔径根据所选卡环具体确定。用本工具可有效提高超大直径钢管卷制效率并避免超大直径钢管在卷制过程中因自身重量而发生变形。

双列满装轴承 890

 0

本实用新型涉及一种双列满装轴承,包括内圈、两个档圈、外圈、数个滚子,所述的两个档圈设于内圈的两端,所述的外圈的内壁上设有两圈沟槽,该外圈固定于档圈上,其两圈沟槽与内圈外壁之间构成双列滚道,所述的数个滚子均匀满装设于双列滚道内。本实用新型用滚体轴承取代滑动轴承、铜质轴承,钢铁冶金行业烧结车上了一个台阶,达到国内外先进水平;采用双列满滚子轴承,能承受最大的径向载荷,最大接触角应力可达到4000MPa、静动载荷也可分别达到Cr?500kN、Cor2100kN,很适宜钢铁行业重载要求;采用中碳合金钢进行表面高频淬火,形成内柔外刚的特点,使轴承能承受很大的冲击载荷,外圈不碎裂强度刚性大,经久耐用。

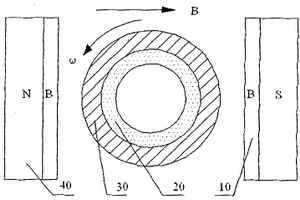

新型离心浇铸炉管的工艺设备 781

 0

本实用新型公开了一种新型离心浇铸炉管的工艺设备,属于冶金离心铸造领域。一种新型离心浇铸炉管的工艺设备,其特征在于在离心机上加设了电磁发生器。本实用新型的目的是提出一种能克服上述缺陷,消除合金元素偏析现象、改善炉管性能的新型离心浇铸炉管的工艺设备。该工艺主要由电磁发生器、离心浇铸设备而组成,在电磁场中洛伦兹力的影响下,这些合金元素在金属液中产生折断、迁移等运动,使金属液的结晶方式、晶体种类、合金分布等在制造过程中趋于合理、均匀,从而提高了炉管性能,延长了炉管的使用寿命。?

可调式空气清洁器 678

 0

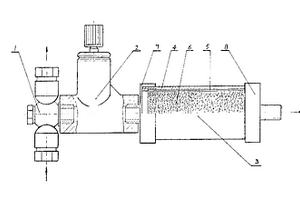

本实用新型涉及一种可调式空气清洁器,它由三通路端管接头1、单向节流阀2和空气清洁器本体3组成,空气清洁器本体3由套筒4、内胆5、过滤干燥剂6和端盖7、8构成。主要用于将压缩空气站送出的压缩空气净化、干燥后送入操作者所戴的头盔中,供其呼吸之用,从而达到保护人体健康、改善劳动条件的目的。本实用新型体积小,成本低,安装使用方便,可广泛用于造船、冶金、化工和机械行业。

结晶器铜管锥度测量装置 718

 0

本实用新型是一种用于冶金行业中的连铸机械上结晶器铜管的锥度测量装置,在已有技术中使用的单点测量方式改变成三点测量,该装置是由测量头、进给机构、工作台、支撑架所组成,测量头平行装有三个位移传感器,在测量头的四面设有弹性滑轮,测量头的截面固定一连接头,连接头与进给丝杆连接,三个位移传感器所采集的信号送到计算机中分析,并根据要求将数据由打印机打印输出。

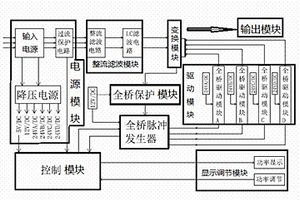

全桥脉冲电磁高效节能加热装置 648

 0

全桥脉冲电磁高效节能加热装置，由电源模块、控制模块、整流滤波模块、全桥脉冲发生器、驱动模块、变换模块和输出模块构成，其中，电源模块分别与控制模块和整流滤波模块连接，控制模块进而经过全桥脉冲发生器和驱动模块与变换模块连接，整流滤波模块进而接入变换模块，最后变换模块连接入输出模块。采用全桥结构完成电磁加热，节电费35-70%，温控自动调节，响应速度快，满足不同温度要求，表面温度50-60°，室温降低，环境改善，自动保护，15000小时运行无故障，使用寿命10年以上,广泛应用于电力、冶金、石化、化工、建材、纺织等行业。

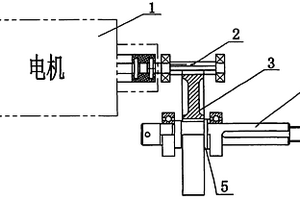

采用斜齿的电动车减速器 941

 0

本实用新型公开了一种采用斜齿的电动车减速器，包括电机，该电机转轴连接电机同步齿轮，所述电机同步齿轮连接减速齿轮，该减速齿轮连接输出轴，所述减速齿轮和所述输出轴之间设置一用于调节输出轴的轴向间隙的调节垫圈。所述减速齿轮的外缘均布64个斜齿。所述减速齿轮采用1.5模数30°螺旋角的粉末冶金斜齿轮。本实用新型的减速齿轮将直齿改为斜齿，保证传动平稳，本实用新型的减速器具有结构简单、运转平稳、输出力巨大、易加工、噪音小、使用寿命长的优点。

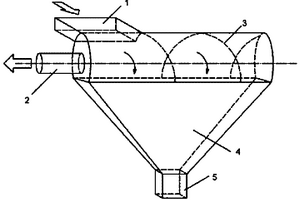

卧式气固旋风分离器 1120

 0

本实用新型涉及一种卧式气固旋风分离器，由气固两相流进口(1)、气体出口(2)、分离器筒体(3)、分离器锥体(4)、固体粉尘收集箱(5)组成，气体进口(1)为沿分离器筒体(3)的切向或按蜗壳方式进入分离器筒体(3)，气体出口(2)轴向布置于分离器筒体(3)的左侧。本实用新型结构简单，易于布置，可大幅度降低烟气出口高度，缩短烟气出口管线的长度，结构更加紧凑，制造成本较低，阻力相对较小，维护方便，本实用新型可用于含粉尘的工业气体的除尘净化以及化工、冶金、建材、能源动力等行业气固分离。

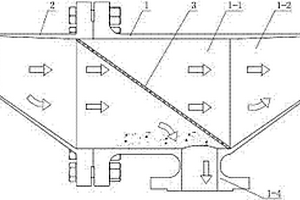

法兰式自洁过滤器 1023

 0

一种法兰式自洁过滤器。它是将过滤网倾斜放在阀体内，将阀盖与阀体法兰连接的过滤器，放置过滤网段管道口径是过滤器通径的两倍，并且在此段底部放置排污管道。当介质流入，过滤网过滤介质中的杂质，过滤后的杂质流出；由于过滤网倾斜放置，杂质沉淀在过滤段底部，而不附在过滤网上，过滤网时刻保持网孔畅通；过滤段的管道比较大，能容纳更多的杂质污物；当需要清除沉积在过滤段底部的杂质时，打开排污管道，排出杂质。该过滤器具有结构先进、安装清洗方便、纳污量大、阻力小、排污方便等优点。主要用于给排水、暖通、工业、农业、电子、医药、建筑、钢铁、冶金、造纸等行业的过滤。

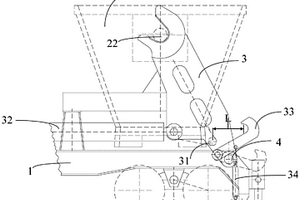

抱罐车的倾翻机构 960

 0

本实用新型涉及冶金设备技术领域，特别是涉及一种抱罐车的倾翻机构，其与渣罐铰接置于后车架上，该倾翻机构包括：工作大臂与大臂倾翻油缸，该大臂倾翻油缸一端铰接在工作大臂上，另一端铰接在后车架的前端，有一倾翻销轴设置于渣罐的底部，还设有一倾翻钩铰接于后车架的后端，所述倾翻钩的下方竖向设置有一倾翻钩油缸，所述倾翻钩油缸的下端铰接于后车架上。本实用新型一种抱罐车的倾翻机构，极大地简化工作大臂结构，而且提高了设备可靠性，进一步提升了渣罐运输作业安全性，其次，油缸管路布置更加容易，便于维修。

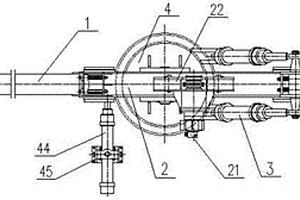

滚筒法渣处理用冷钢清除装置 964

 0

本实用新型涉及一种冶金行业冶炼环保设备的渣处理设备，尤其涉及一种冷钢清除装置。一种滚筒法渣处理用冷钢清除装置，包括伸缩臂、轴向驱动机构、径向伸缩机构、回转机构和电磁吸盘，所述轴向驱动机构铰接在回转机构上，伸缩臂设置在轴向驱动机构内，轴向驱动机构带动伸缩臂轴向运动，所述电磁吸盘安装在伸缩臂的头部，所述径向伸缩机构一端铰接在轴向驱动机构上，径向伸缩机构另一端铰接在回转机构上。本实用新型使用伸缩臂伸入渣处理设备内部，用电磁吸盘来吸出冷钢，并且伸缩臂可在渣处理设备内部上下左右摆动，当电磁吸盘在渣处理设备内部吸住冷钢后缩回伸缩臂即可放置冷钢于专用废料容器内，结构简单、使用方便，提高了冷钢清除的效率。

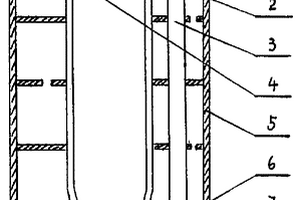

双层钢筒体 701

 0

本实用新型公开了一种双层钢筒体,它包括内筒体,在内筒体外侧壁上焊接的若干横加强筋及纵加强筋,套设在内筒体外侧并与其焊接成整体的外筒体,在双层钢筒体顶端设置的排气筒法兰,在双层钢筒体底部设置的裙座,与双层钢筒体及裙座底端相连接的裙座底板,在双层钢筒体下端侧壁上开设的进气口。本实用新型结构简单,用材少,制作、运输、安装方便,施工安装期短,造价低,占地面积小。适用于冶金行业的放散点火装置及石化、化工行业的排气火炬处理设施。

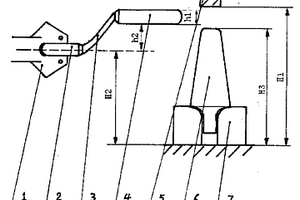

锻压机镦粗工具 802

 0

一种锻压机镦粗工具,用于冶金行业金属锻件的热加工。其特征是镦粗工具是一个“异形金属锻件”:顶部是“平面饼状”的工作砧(平面尺寸符合钢锭镦粗要求),尾部是一个尺寸与锻造操作机夹钳匹配的“圆柱形”钳把,与工作砧、钳把相连的曲柄是一个弧形弯曲的联接件。工作时:进加热炉加热保温后的钢锭,先在锻压机的上、下平砧的作用下,完成钢锭的“压把”;再将下平砧调换成镦粗下砧,钢锭倒置在镦粗下砧上面;最后锻造操作机夹钳夹紧钳把,使工作砧进入钢锭、上平砧之间,实施“镦粗”。本实用新型具有结构简单、制作容易的特点,使用方便,实现了“压把、镦粗”工艺的“一火次热加工”,节约宝贵的能源,加快了生产流程,降低了生产成本。

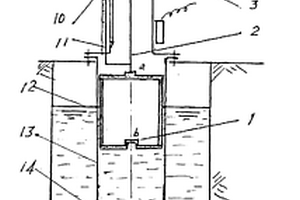

浮筒式容器液位检测器 831

 0

一种浮筒式容器液位检测器，用带指针11的连 杆2升高磁钢3，并配之可动发讯器4，除能自动检 测，控制液位外，具有人工直接目视的特别功能，对深 井、“地坑”、污水、酸碱液尤为适宜。具有简单、实用、 可靠、价廉的优点。 它适用冶金、化工、能源、造纸、食品及高层建筑、 地下工程、污水处理等领域。

涡流传感器检测系统的滤波装置 948

 0

一种涡流传感器检测系统的滤波装置,为了解决过渡带宽过宽的问题,本实用新型提出一种窄带滤波装置,该滤波装置是串联于传统的涡流传感器检测系统的前置放大器的传感器信号输出端与中央计算单元的传感器信号输入端之间,包括:传感器信号输入单元;基准频率输入单元;频率调整及滤波单元;输出单元;控制单元。本实用新型的滤波装置可以对涡流传感器的干扰信号进行非常窄带地滤波,从而将其它传统滤波器不能消除掉的干扰信号过滤掉,同时保证有用信号的各种特性不变。本实用新型的滤波装置工作稳定性高,适用于冶金行业的连铸现场以及其他需要非常窄带滤波的场合,包括通信、测量、控制领域等。

不锈钢板坯火焰切割机供粉装置 755

 0

本实用新型属于冶金领域,具体涉及一种不锈钢板坯火焰切割机供粉装置。由铁粉容器、分配器、夹紧阀、喷射器、金属软管、不锈钢管、安全阀、球阀、喷嘴夹持器、氮气控制阀站、二位二通电磁阀和二位三通电磁阀组成,铁粉容器位于切割机车体的支座之上,该铁粉容器由粉盖和粉桶组成,粉盖下方装有筛网,以过滤铁粉的粗细,使细的颗粒进入铁粉容器,在铁粉容器的桶盖上方装有安全阀、当铁粉容器内氮气压力高于设定压力时,便自动稀释放到大气中;铁粉容器的下方设有分配器,分配器依次连接喷射器、金属软管、不锈钢软管和喷嘴夹持器,夹紧阀连接二位三通电磁阀,喷射器连接二位二通电磁阀。将本实用新型配套装在板坯火焰切割机上,能有效地进行不锈钢板坯的火焰切割作业,解决不锈钢板坯的需要。

一体式电旋流量计 1097

 0

本实用新型涉及一种用于石油、化工、冶金等行业的一体式电旋流量计,由磁钢、三角柱旋涡发生体、壳体、探头、锁紧支架、接头和电旋积算仪组成;壳体内设有三角柱旋涡发生体,顶面焊接的锁紧支架内设有探头,圆孔伸入壳体内,探头上端设有线接头,通过导线与上方的电旋积算仪相连接;壳体底面焊接的磁钢套内装有磁钢。该流量计在结构上保证了作为导电介质的流体在流经三角柱旋涡发生体后形成旋涡,引起横向振动而切割电磁场,并由相应的感应电动势由传感器检出电信号,从而精确计量出流体流量,本实用新型适用于各种流体介质和较大的压力范围,特别适用于油田高压注水及含砂污水等流量计量,具有工作可靠、计量准确、安全性能好等特点。

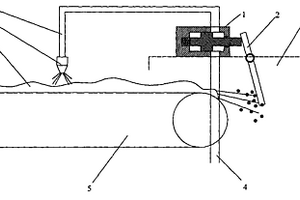

胶带输送机用洒水装置 873

 0

本实用新型公开了一种胶带输送机用洒水装置,该装置包括触压式洒水阀门(1)、钟摆装置(2)、进水管(4)、出水管(8)、洒水喷头(7);所述触压式洒水阀门(1)包括阀体(11)和阀芯(13);所述钟摆装置(2)包括摆动杆(21)和挡板(22);所述阀芯(13)的一端连接弹簧(12),另一端的顶杆(16)与钟摆装置(2)的摆动杆(21)的上部接触,所述挡板(22)固定在摆动杆(21)的下部。本实用新型胶带输送机用洒水装置结构简单、使用寿命长、维护方便,易于操作、适合于冶金,矿山,电厂及需大型物料输送的胶带输送机上。

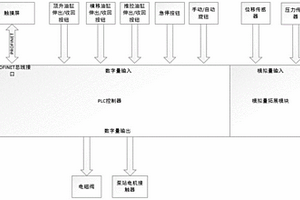

用于滑移装备液压油缸的电控装置 973

 0

本实用新型公开了一种用于滑移装备液压油缸的电控装置，属于冶金装备技术领域。本实用新型装置，包括：压力传感器，采集液压油缸的压力数据；位移传感器，采集液压油缸的位移数据；PLC控制器，所述PLC控制器获取传感器模块采集的液压油缸的位移及压力数据，根据位移及压力数据控制置于高炉专用顶升滑移装备动作；液压泵站电机，所述液压泵站电机为高炉专用顶升滑移装备动作提供支持。本实用新型有效的解决了高炉顶升滑移装备液压系统的同步控制问题。

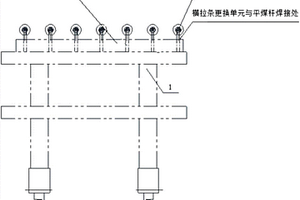

焦炉顶部横拉条更换装置 680

 0

本实用新型涉及冶金工具技术领域，尤其涉及一种焦炉顶部横拉条更换装置，通过于平煤杆上焊接安装至少3个横拉条更换单元，且设置每个横拉条更换单元均包括轴、通过一对轴承可旋转地安装于轴上的辊子和设置于轴下方以用于支撑轴的2个支撑结构，且辊子的两侧均套设有挡圈；从而在辊子的旋转作用下用较小的力就可以将焦炉上的待更换顶部横拉条移动至该至少3个横拉条更换单元上或将待安装顶部横拉条从该至少3个横拉条更换单元上移动至焦炉顶部横拉条的安装位置，然后进行运输，使得横拉条拆除、安装均不需要人工搬运，降低了人工搬运的劳动强度，且避免了施工人员与正在运转的装煤车撞击的风险，因此具有很强的实用性。

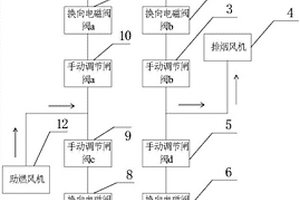

适用于蓄热式加热炉的换向系统 825

 0

一种适用于蓄热式加热炉的换向系统，应用于冶金行业的小型快速蓄热式加热炉。本设计在传统蓄热式燃烧技术单阀换向系统的基础上，对换向系统进行改进，增强了换向系统的可靠性、稳定性和安全性；通过四个换向阀，其中两个阀门开启，另外两个阀门关闭，实现成对布置的蓄热式燃烧器中的一个燃烧器的供风及排烟，经过一定的时间，四个阀门的开闭状态倒置，实现成对布置的蓄热式燃烧器中的另一个燃烧器的供风及排烟，反复循环实现蓄热式燃烧系统的换向；将空气压缩机产生的高压空气接入四个换向阀，通过压缩空气推动换向阀开启或关闭，压缩空气可实现换向阀快速开启和关闭；四个换向阀前分别配备四个手动阀，用于调节助燃风量和排烟量。

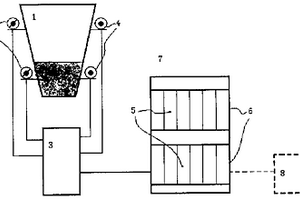

利用核技术的物料测量监控装置 1031

 0

一种可用于电厂、化工、水泥、冶金和矿山等,可不接触被检测对象,利用核射线检测物料变化的测量监控系统。该系统使用射线能量低、半衰期长的放射源,放射源采用电动控制装置,无需操作人员接触操作,方便了操作和对被测对象的处理;对探测器的信号采用整形处理,提高了电气抗干扰能力;放射源设计上使用准直孔,减少散射,使得两组以上的放射源-探测器在较近条件下也能同时使用,而互不干扰。该装置可通过监控器进行监视和输出控制信号,控制相应设备的启动和停止。现场应用适应性强,在恶劣条件下运行,可定点测量高温、高压、密闭、酸、碱易燃等物料的位置。

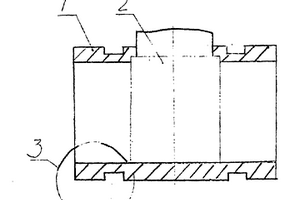

沟槽式阀门 862

 0

本实用新型的沟槽式阀门是由阀体、阀芯等零部件组成。广泛应用于给水排水、消防、暖通、化工冶金等管道工程中。该阀的主要技术特征在于在阀体两端的外表面上与管道连接处设计有沟槽,而与管道连接时不是采用焊接、螺纹、法兰等连接方式,而是采用沟槽式管接头及配件直接进行快速、安全、可靠、无污染的连接。

新颖钢包炉喂丝导管 925

 0

新颖钢包炉喂丝导管,用于冶金行业钢包炉精炼的喂丝工艺,其特征在于:圆柱形腔体的套筒外径与炉盖喂丝孔尺寸匹配;安置在套筒内的2个圆环形导管,上部是圆柱形空腔,下部是倒圆台形空腔,圆台斜面与垂直面夹角6度,导管与套筒、导管之间有间隙;圆形底板与套筒、导管底部密封;与套筒、导管顶部密封连接的圆形顶板有1个出水口、1个与进水管外径匹配的圆孔;在底板、顶板、导管、套筒之间,设置多块平行布置、有出水孔的隔板,构成多层封闭水冷腔体。工作时,从喂丝机出来的合金丝进入固定在炉盖上的本实用新型,经导管准确喂入钢包炉内。本实用新型具有设计合理、结构简单、使用方便、使用寿命长的特点,满足钢包炉喂丝工艺的正常生产要求。

锅炉脱硫脱硝反应器 753

 0

适合于冶金、石油、化工、电力等各行业建立燃煤锅炉用的一种锅炉脱硫脱硝反应器,其特征整体由筒体与空心圆锥体焊接而成,焊接四周设支架,筒体顶端设净烟出口,一侧上部设药水输入接头,另一侧上部设烟气进口,筒体内设内胆,筒体下端四周设电子束进口接头,上述的圆锥体底部设化肥出口孔。

改进的旋转式连续真空内滤过滤机 1004

 0

本实用新型涉及一种改进的旋转式连续真空内滤过滤机,包括转鼓、分配头、真空泵、排液罐、进料管等组成,其特征是:在转鼓上装有滤叶,所述的滤叶由框架和套装在其上的滤布袋组成。由于采用了滤叶结构,可比原有结构增加75%以上过滤面积,有效提高了过滤效率,改善了过滤效果,当滤布损坏时,只需更换受损滤叶上的滤布袋即可,可广泛应用于电力、石化、建筑、染料、冶金、酿酒、制药、食品、污水处理和环保等领域,特别适用于建筑泥浆和电厂粉煤灰等的处理。
