厢式压滤机接液溜槽装置 852

 0

本实用新型涉及一种厢式压滤机接液溜槽装置，属于湿法冶金行业过滤设备技术领域，所述的厢式压滤机接液溜槽装置包括接液槽、下液管、接液版、铰链、挡液板、加固筋条，所述的下液管与接液槽两端连接，接液板通过铰链与接液槽上侧前端连接，铰链设置有三个，所述的挡液板焊接在接液槽上侧后端，接液板与挡液板通过加固筋条连接，本实用新型提出了一种厢式压滤机接液溜槽装置，通过在接液槽上焊接一块向内倾斜的挡液板，拆除压滤板出液水嘴，使溶液直接从压滤板出口流出，解决了出液水嘴容易堵塞的问题；在接液槽靠压滤板一边通过铰链连接一块接液板，控制接液板向上扬的角度，解决压滤板靠出液口两边底部漏液问题。

贫化电炉浸没式还原工艺的评价试验装置 760

 0

本实用新型涉及一种贫化电炉浸没式还原工艺的评价试验装置，属于冶金设备技术领域。该贫化电炉浸没式还原工艺的评价试验装置，所述试验电炉上设有控温仪、内部设有刚玉管及底部设有坩埚，试验电炉顶部中间位置插有喷枪且喷枪底部被置于坩埚中的熔渣浸没，喷枪顶部一端通过输油管、油阀和油泵与油箱连接，喷枪顶部另一端与输气管连接，输气管分为两路，一路通过气阀Ⅱ与氮气钢瓶连接，另一路通过气阀Ⅰ与气体还原剂钢瓶连接，试验电炉顶部的两侧分别设有插入试验电炉顶部的集气管和底部浸没在坩埚熔渣中的取样器，集气管与气相色谱连接。本装置可用于多种还原剂的效果评价及贫化反应机理分析，对铜渣电炉贫化工艺具有重要意义。

球团竖炉齿辊密封结构 1011

 0

本实用新型公开了一种球团竖炉齿辊密封结构，涉及冶金设备技术领域。本实用新型包括密封箱、炉体和齿辊本体，密封箱固定在炉体的上，齿辊本体设置在密封箱的右方，密封箱的右侧侧壁上相对应齿辊本体的位置处开设有通口，通口的内部开设有放置口，齿辊本体的左端固定有转动轴，转动轴的左端穿过通口、放置口，转动轴所在通口的侧壁上固定有安装环，安装环所在放置口的位置处固定有转动环，放置口的内部右侧壁上开设有通孔，放置口的内部底端开设有掉落孔。本实用新型通过将密封箱安装在炉体与齿辊本体之间的位置，通过转动环对物料的阻拦，使得物料从掉落孔和通孔内滑落到炉体内，从而表面物料的流失，提高装置的密封效果。

固体物料断料清堵装置 687

 0

本实用新型公开的固体物料断料清堵装置，包括皮带输送机、固体物料仓、下料管、悬臂耙子支架、悬臂耙子、接近开关、储气式空气炮、充气阀、压缩空气管和控制系统；固体物料仓设置在皮带输送机进料端的正上方；下料管倾斜设置在固体物料仓下方；悬臂耙子支架竖直设置在皮带输送机一侧，由立杆和水平固定在立杆上的横杆组成，横杆的另一端连接有轴承；悬臂耙子的上部通过轴承与横杆连接；接近开关设置在悬臂耙子竖直状态时的正上方。本实用新型可有效降低人工清堵投入的人力物料消耗，可广泛应用于矿山、码头、冶金、水泥生产等行业。

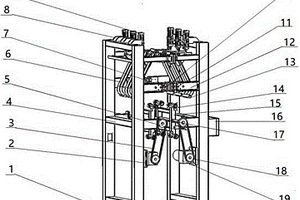

镍始极片预剥离装置 662

 0

本实用新型涉及一种镍始极片预剥离装置，属于冶金机械技术领域。包括机架、拍打装置和旋打装置。拍打装置为两组，对称安装在机架上，旋打装置为两组，对称安装在机架上，拍打装置位于旋打装置上方。所述机架底部安装有配焊垫板，检测开关架安装在机架的横梁上，导向气缸安装架安装在机架上部，缸体固定在导向气缸安装架上，尼龙垫板与活塞连接并固定在导向气缸安装架上，接线盒安装在机架上。本实用新型自动化程度高，可以保持预剥离的平稳性，所以效率高；能减少工人劳动强度，使一定数量的镍始极片成批量的预剥离，节省了人工的时间，降低了人工的成本；采用电驱动，工作运行安全可靠，预剥离过程无冲击且位置精准。

制备超细复合粉体的装置 875

 0

本实用新型公开了一种制备超细复合粉体的装置，属于粉体冶金和3d打印领域。本实用新型所述的是一种采用微波加热作为热源进行喷雾热解制备复合粉体的一种装置，其特征在于对雾化的前躯体盐溶液进行喷雾雾化，并同时对反应腔体进行微波加热，被雾化的液滴在极短的沉降时间和适当的高温环境下发生干燥、化学反应（热分解氧化和热分解还原反应）和烧结等过程，生成单质粉体或者复合粉体。通过本实用新型制备的粉体具有形貌可控、粒度分布集中、纯度高等特点，该装置具有简单易操作、容易实现自动化、节能环保、绿色高效的等特点。

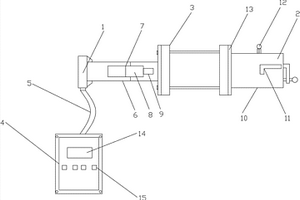

核子浓度计 1043

 0

本实用新型公开了一种核子浓度计，包括第一管体组件、第二管体组件、安装夹管和信号处理机，所述第一管体组件的左端通过电源线连接所述信号处理机，所述第一管体组件的右侧连接所述安装夹管，所述安装夹管的右端连接所述第二管体组件；所述第一管体组件包括外护管，所述外护管的内部设有探测器，所述探测器内部设有闪烁探测器和前置放大器，所述外护管的内侧连接安装夹管；所述第二管体组件包括柱体管，所述柱体管的内部设有放射源，所述柱体管的内侧连接安装夹管。该种设备采用精密元件，操作简便、精度高，广泛应用于选矿、冶金、煤炭、化工、石油、建材、轻工、食品等多个领域，整体稳定性能较强，具备较强的推广价值。

微波焙烧锰矿除磷的装置 1084

 0

本实用新型涉及一种微波焙烧锰矿除磷的装置，属于冶金设备设计技术领域。所述的微波焙烧锰矿除磷的装置包括进气口、连接轴、磁控管、坩埚、保温棉、微波焙烧室、热电偶、排气口、导线、数字显示系统。与现有技术相比，采用微波加热的方式，调节通过数字显示系统调节磁控管功率来控制对锰矿的加热功率，同时以热电偶插入坩埚直接测量锰矿的温度，能够实现锰矿石的还原和脱磷一次完成的效果。本装置简单易操作，无需人工全程跟进，可以自动控制温度和保温时间，节省生产成本，且尾气中的磷可用排水法收集处理，对环境无污染。

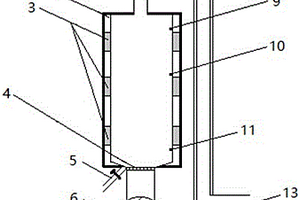

微波流化干燥设备 1077

 0

本实用新型涉及一种微波流化干燥设备，属于冶金设备技术领域。该微波流化干燥设备，包括进料口、流化床腔体、磁控管、网筛、出料口、循环风机、出气管道、红外测温仪、电热风机、进气管道、阀门和控制系统，流化床腔体顶部通过阀门连接进料口，流化床腔体顶部设有出气管道，流化床腔体腔壁上设有磁控管和红外测温仪，流化床腔体底部分别设有出料口和进气管道，进气管道上依次与循环风机和电热风机连接，进气管道顶部设有网筛，出料口上设有阀门，磁控管、循环风机、电热风机、红外测温仪和阀门分别与控制系统连接。该设备利用微波选择性脱水的优势，在常规流化床干燥设备的基础上，改变流化床供热方式，设计出一种高效、低耗的干燥设备。

镍始极片搬运机器手 715

 0

本实用新型涉及一种镍始极片搬运机器手，属于冶金机械技术领域。本实用新型包括转动装置、升降装置、立柱；转动装置安装在立柱上，升降装置安装在转动装置上，转动装置包括手臂、芯轴、固定平衡板、耳环销轴、气缸Ⅰ、连杆、平衡摆臂；手臂一端通过芯轴安装在立柱上，固定平衡板一端通过芯轴安装在手臂一端上，平衡摆臂一端通过手腕转轴安装在手臂另一端，连杆一端安装在固定平衡板另一端，气缸Ⅰ一端安装在立柱上，气缸Ⅰ另一端与手臂连接。本实用新型结构简单、成本低；能改善工人的劳动条件，减少镍始极片因人工搬运而造成的表面变形或其他损伤，具有较好的适用性；采用气压驱动，工作运行安全可靠，镍始极片受力均匀平稳，可提高工作效率，符合自动化生产的要求。

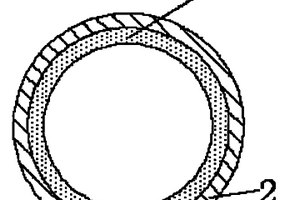

有压复合管 1132

 0

本实用新型提供一种有压复合管,包括内管,其特征在于内管为PVC管或者不锈钢管,在PVC内管或者不锈钢内管外,复合有钢管或者径向缠绕的玻璃纤维束。可使复合后的有压管具备较高的承载力,较好的耐腐蚀性能以及较小的流阻,而且重量适中,造价低,可用于水利、水电工程建设中,有利于降低工程造价,延长管道使用寿命,降低运行成本,同时还可广泛应用于化工、冶金等其它行业的管道输送工程中。

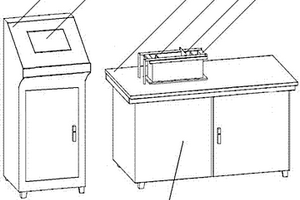

铜电解精炼或电积触摸屏控制实验设备 953

 0

本实用新型涉及一种铜电解精炼或电积触摸屏控制实验设备，属于湿法冶金技术领域。本实用新型包括电源控制柜、PLC触摸屏、实验桌、导电电极棒、电极、电解槽和加热和循环装置。电源控制柜上设有PLC触摸屏，实验桌上装有电解槽，电解槽两侧装有导电电极棒、内部带有电极，实验桌内放置有加热和循环装置。本实用新型通过设备各个零部件的组装，实现了铜电解精炼或电积实验过程的自动控制，解决了实验及研究控制不精确，数据采集困难，状态不稳定等难题。

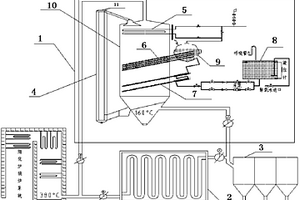

锅炉定温热管换热系统 731

 0

一种冶金行业中的烟化炉锅炉系统的定温热管换热系统，包括定温热管换热器（1）、表冷器（2）和布袋除尘器（3），其特征在于：锅炉烟气出口分别和定温热管换热器（1）和表冷器（2）通过电动风阀连接，定温热管换热器（1）和表冷器（2）的出口分别通过电动风阀与布袋除尘器（3）连接。该产品具有热回收效率高，流动阻力小，结构紧凑，安装方便，布置灵活，热管元件可单件更换，维修简便，工作可靠的优点，还可以调节换热管壁温，精确地控制排烟温度，避免表面露点腐蚀，寿命长，并且排烟温度不随工况变化而变化等特点，在充分利用余热、满足工艺的要求的同时，也能避免烟灰在管壁上的黏结，从而保证生产长期稳定运行，提高生产效率。

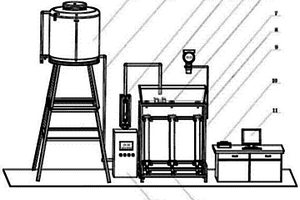

连铸机模拟实验设备 949

 0

本实用新型涉及一种连铸机模拟实验设备，属于钢铁冶金技术领域。本实用新型包括大包、出水管、转子流量计、上水管、水位检测探头、下水口、中间包、示踪液检测探头、结晶器、示踪液检测仪、电脑、电磁阀和控制柜。大包连接出水管，出水管顺序连接调节阀与转子流量计，转子流量计通过上水管与中间包连接，中间包底部下水口对应结晶器，结晶器底部装有电子阀。示踪液检测探头与示踪液检测仪和电脑通过无线连接组成检测系统。示踪液检测探头与位于转子流量计下方的控制柜通过无线连接组成水控制系统。本实用新型通过设备各个部件的组装，实现了钢水连续铸造实验过程的自动控制，解决了实验控制不精确，数据采集困难，实验状态与实际相差太远等难题。

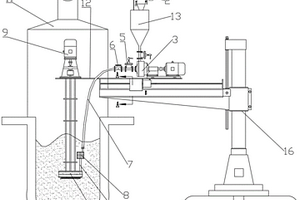

锡精炼除镍装置 1050

 0

本发明涉及一种锡精炼除镍装置，属于金属冶炼技术领域，所述的锡精炼除镍包括料斗、双层锁风阀、杂质泵、惰性气体添加装置、电磁阀、止回阀、加料管、熔化箱、熔化泵、精炼锅、烟罩、移动台、集料箱、出料管、出料盘，本实用新型有效避免了采用加铝除镍作业，不产出高危废渣铝渣，镍的脱除率高；同时，有效降低了生产成本、劳动强度及劳动作业安全风险。既实现杂质镍的高效脱除，又避免产出铝渣，产出镍渣可直接进行湿法电解精炼或配入各种冶金炉窑熔炼，避免镍在火法精炼过程的恶性循环。

防止反应器大盖气体通道堵塞的装置 829

 0

本实用新型属于冶金生产技术领域，具体涉及一种防止反应器大盖气体通道堵塞的装置。解决了现有技术中反应器大盖气体通道堵塞的问题。本实用新型在原有的基础上增加备用气体管道，并将气体入口的形状改为扇形，还在气体入口中设置过滤氯化物颗粒的过滤装置，最后通过交替使用氩气通道和排气通道来达到防止气体通道堵塞的目的。本实用新型能够防止反应器内形成负压，引入空气污染钛坨，防止反应器内压力高时无法排气引起加料速度波动，导致钛坨致密，延长蒸馏时间，影响海绵钛等级，保证生产的正常进行。本实用新型适用于海绵钛的生产。

钛坨去皮装置 720

 0

本实用新型公开了一种钛坨去皮装置，属于冶金生产技术领域，包括相对设置的支撑架，所述相对设置的支撑架通过数个千斤顶固接，相对设置的支撑架之间设置有用于放置钛坨的放置盘，所述放置盘的上方设置有切刀，所述切刀与支撑架之间通过驱动装置连接，其目的在于：以解决人工存在工作不细致，难免有疏忽导致清理不干净和风镐清理噪音较大，长时间在这个环境工作，劳动强度较大且会对现场员工的听力造成极大的危害的问题，达到既能将外皮清理干净，又能降低劳动强度的噪音危害的效果。

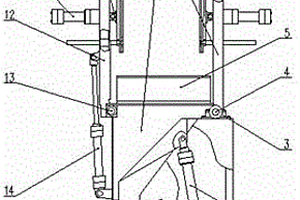

铜始极片横向拍板机 816

 0

本实用新型涉及一种铜始极片横向拍板机，属于冶金机械技术领域。本实用新型包括底座、垫板胶板、铜始极片、后立柱、后铰链座支撑、缸体、活塞杆、摆动垫板、摆动轴、横梁、前立柱、拍板、气缸、压板、轴与轴承座、横拍支撑装置、缓冲垫装置；前立柱、后立柱分别安装在底座上两侧，横梁连接前立柱与后立柱安装在前立柱、后立柱上，摆动垫板通过摆动轴连接在横梁上，垫板胶板安装在摆动垫板上，后铰链座支撑安装在后立柱上，缸体一端安装在后铰链座支撑上，活塞杆一端与摆动垫板连接，活塞杆另一端安装在缸体另一端内。本实用新型能克服传统人工拍板劳动强度大、成本高等问题；结构安全可靠，能提高拍板效率，可实现自动化生产，推广性较强。

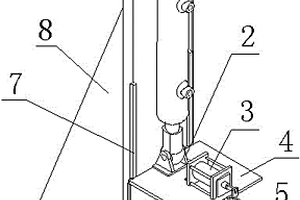

海绵铜剥落装置 1059

 0

本实用新型涉及一种海绵铜剥落装置，属于冶金机械技术领域。本实用新型包括液压缸Ⅰ、支座、液压缸Ⅱ、支撑板、吊钩、支架、导电棒、极板；支架上安设有导轨，支撑板上安设有滑块，支撑板通过滑块安装在支架的导轨上，支座安装在支撑板上，液压缸Ⅰ一端安装在支架上，另一端通过支座与支撑板连接，液压缸Ⅱ安装在支撑板上，吊钩安装液压缸Ⅱ的活塞杆上，极板安装在导电棒上，导电棒位于吊钩上。本实用新型结构简单、可靠性强；能减小工人的劳动强度，加强生产过程的安全性，能提高生产效率；制造、维护成本低，使用方便，易于推广应用。

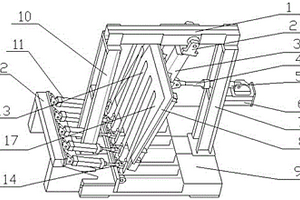

电镍翻板装置 1000

 0

本实用新型涉及一种电镍翻板装置，属于冶金机械领域。本实用新型包括液压驱动装置、翻转装置、夹持翻转装置、夹紧装置、底座；液压驱动装置安装在底座内，翻转装置安装在底座上，夹持翻转装置安装在翻转装置上，夹紧装置安装在夹持翻转装置上。本实用新型能使电镍板在烫洗工序前后实现三个90°翻转，课为烫洗杂质含量较多的吊耳提供便利；能改善工人的劳动条件，减少电镍板表面的划伤，具有较好的适用性；采用液压驱动和夹紧，工作运行安全可靠，电镍板受力均匀平稳，可工作效率提高，符合自动化生产的要求。

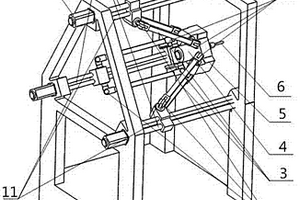

钢坯毛刺剔除机 958

 0

本实用新型涉及一种钢坯毛刺剔除机，属于冶金机械领域。本实用新型包括机架、运动平台、三个运动支链及安装在运动平台上的末端执行部件；其中运动平台通过三个运动支链与机架连接，三个运动支链呈120°夹角对称分布。本实用新型结构简单、成本低、容易控制和制造，且具有较好的精度和动态性能，工作空间也较大，可以提高连铸钢坯的生产效率和质量，大大降低工人劳动强度，节约生产成本。

废气捕滴吸收装置 1170

 0

本实用新型了一种废气捕滴吸收装置，包括有废气捕滴吸收塔，吸收箱，循环泵，废气捕滴吸收塔为上部开口箱体废气捕滴吸收塔内上部为喷淋层，中部为填料层，下部为贮液层；废气捕滴吸收塔的侧壁设有废气进口，底部设有出水口；出水口通过供水管与循环泵连接，供水管上设有两个三通和闸阀A,吸收箱上部设有进液口和出液口，吸收箱通过管道与第一三通和第二三通连接，吸收箱与三通连接的管道上设有闸阀B和闸阀C；废气捕滴吸收塔的喷淋层上设有喷淋管，喷淋管上设有喷头。该吸收塔运用于湿法冶金行业酸性无组织废气收集后的处理，结构简单，喷淋效果好，废气的吸收效果好，能够使废气达到排放标准。

铜始极片竖向拍板机 930

 0

本实用新型涉及一种铜始极片竖向拍板机，属于冶金机械技术领域。本实用新型包括横梁、铰链座、摆动垫板、活塞杆、缸体、后铰链座支撑、后立柱、拍板垫板、底座、前立柱、气缸、气缸后支架、拍板、Y型接头、气缸后耳环、压板、铜始极片；前立柱、后立柱安装在底座上两侧，横梁连接前立柱与后立柱安装在前立柱、后立柱上，摆动垫板通过铰链座安装在横梁上，拍板垫板安装在摆动垫板下部，铜始极片安置在拍板垫板上，后铰链座支撑安装在后立柱上，缸体一端安装在后铰链座支撑上，活塞杆一端与摆动垫板连接，活塞杆另一端安装在缸体另一端内。本实用新型能使铜始极片更平整，达到生产要求；能取代人工作业，提高生产效率并减少生产成本。

正六边形网格格栅 824

 0

本发明公开了一种正六边形网格格栅，所述正方形外边框用于与支架搭配来支撑整个结构，外边框反面开有槽，槽里分别钻有螺纹孔，使整个框架能与支架通过螺栓等稳固的连接在一起，主要由若干正六边形网格和内外边框组成，能广泛用于烟草制造、石油化工、冶金、轻工、造船、能源等行业的一般工业厂房、露天装置框架、工业平台、地板、走道铺板，楼梯踏板、沟盖、围栏。采用正六边形网格自重较轻，不仅节约材料、简约而美观、通风透气效果好，还能很好的将六边形格栅板上的力充分的分散到整个六边形格栅板板面上，减轻局部受力，从而达到较好的承载能力。

新型蓄热换热罐 926

 0

本实用新型涉及一种新型蓄热换热罐，属于冶金设备技术领域。本实用新型包括热流体出口、热流体入口、冷流体出口、冷流体入口、传热管、罐壁。罐壁外部上端装有热流体出口和热流体入口，罐壁外部下端装有冷流体出口和冷流体入口，罐壁内部装有传热管。本实用新型采用传热管和翅片作为传热部件，因此传热能力增强，蓄热和换热时间缩短。可以将蓄热和换热功能一体化，因此相比于一般的换热器，有调节作用，更加实用。

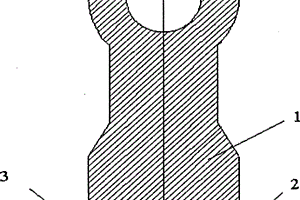

颗粒增强梯度复合锤头 1118

 0

本实用新型属于一般破碎或研磨领域的机械,特别涉及一种锤式破碎机的颗粒增强梯度复合锤头。它由锤头上部和锤头下部两部分铸造结合成一体,锤头下部所嵌的增强颗粒的粒径沿远离锤头上部的方向呈递减。本复合锤头利用真空实型铸造工艺进行浇注,借助金属液的渗透作用其进入锤头下部的增强颗粒的空隙,形成颗粒增强合金钢基的梯度复合锤头下部,本实用新型锤头上部和锤头下部冶金结合为一体,具有优良的韧性和耐磨性,使用寿命长、安全可靠。

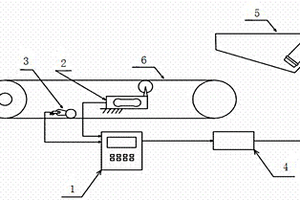

多功能电子皮带秤 1009

 0

本实用新型涉及一种多功能电子皮带秤，属于检测技术领域。本实用新型包括皮带秤主机、称重传感器、测速传感器、变频器、振动给料机、皮带；称重传感器安装在皮带下部，测速传感器与皮带接触，称重传感器、测速传感器与皮带秤主机连接，变频器一端与皮带秤主机连接，另一端与振动给料机连接。本实用新型既具有物料流量的检测和积算功能，也具有PID控制功能，还提供历史数据的记录和检索功能，人机界面友好，操作方便。适用于选矿、冶金、化工、建材等行业的给料检测和控制。

高效脱泥组合设备 823

 0

本实用新型属于一种冶金设备，特别是一种脱泥组合设备。由一号旋流器、一号渣浆泵、一号砂泵池、二号旋流器、二号渣浆泵、二号砂泵池、三号旋流器、三号渣浆泵、三号砂泵池组成，通过本设备脱泥较为彻底而且脱泥损失少，对于提高选别作业精矿品位和回收率、降低浮选药剂用量等方面有重要作用。

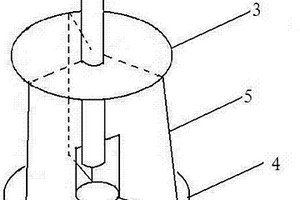

箱式混合澄清萃取槽搅拌浆 1116

 0

箱式混合澄清萃取槽搅拌浆，属湿法有色冶金设备技术领域。为带上、下圆板的搅拌浆，特征在于上圆板的直径小于下圆板直径。优化结构是：上圆板直径/下圆板直径＝0.75～0.88；下圆板中心孔的直径与混合室夹层顶面中心开孔直径相同；浆叶高度是混合室夹层顶面至静置液面高度的0.2～0.3；搅拌浆安装高度是其下圆板距离混合室夹层顶面大于1毫米而小于或等于10毫米。和已有的带上、下圆板的搅拌浆相比，同样转速条件下液体提升能力增加10-20％，生产效率提高10％以上。由于搅拌浆安装高度是其下圆板距离混合室夹层顶面大于1毫米小于10毫米，搅拌浆损坏大大减少，寿命延长3倍以上。

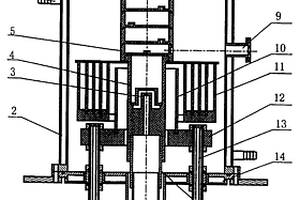

直接从铝矿中提炼铝的真空炉 852

 0

本实用新型涉及一种直接从铝矿中提炼铝的真空炉,是一种真空冶金设备,其包括升华器1、炉壳2、气体喷头3、石墨坩埚4、石墨冷凝盘5、炉盖8、以及石墨发热体10、发热体底座12、水冷电极13等部分组成。升华装置1通过法兰及连杆连接在炉体底盖14上,真空炉炉壳2通过法兰连接在炉体底盖14上,气体喷头3倒扣在石墨坩埚4内部的凸起部分,四个冷凝盘组成的冷凝部分5放置在石墨坩埚4上,石墨发热体10放置在发热体底座12上,石墨保温套11通过其底座放置在发热体底座12上。本实用新型具有温度控制准确、真空度高的特点。
