云南有色金属电冶金技术理论与应用

防腐蚀超声波强化浸出装置 625

 0

本实用新型涉及一种防腐蚀超声波强化浸出装置，属于湿法冶金设备技术领域。该防腐蚀超声波强化浸出装置，包括搅拌浸出装置和超声波装置，所述上部超声波探头设有水冷层，水冷层下部设有出水口且上部设有进水口，下部超声波探头表面设有PVC保护镀层，超声波探头上还设有风扇。本装置布局合理、操作简单、实用方便，能够实现对物料较好的处理效果，性能稳定，效果好。

新型铸锭装置 688

 0

本实用新型涉及一种新型铸锭装置，属于冶金技术装备领域，包括感应电炉、放锌口、堵口装置、把手、铰链、锌液溜槽、丝杆、支撑架、转动法兰盘、直线铸锭机，所述的感应电炉的侧壁上设置有倾斜的放锌口，放锌口的下方设置有锌液溜槽，锌液溜槽与直线铸锭机连接，放锌口上设置有堵口装置，堵口装置通过铰链与丝杆连接，丝杆安装在支撑架上，丝杆的端部设置有转动法兰盘，堵口装置上设置有把手。本实用新型有利于快速放出锌液，降低劳动强度大，提高生产效率。

新型打包装置 711

 0

本实用新型涉及一种新型打包装置，属于冶金技术装备领域，包括塑钢带Ⅰ、塑钢带Ⅱ、塑钢带Ⅲ、塑钢带Ⅳ、压铸锌合金锭捆，压铸锌合金锭捆是由13层压铸锌合金锭，合计96块合金锭堆成，第一层和第二层由4块压铸锌合金锭，第二层以上均为8块压铸锌合金，压铸锌合金锭捆是长方体，塑钢带Ⅱ、塑钢带Ⅲ的位置在位置在压铸锌合金锭长方向中心线距离端部三分一处，塑钢带Ⅰ、塑钢带Ⅳ的位置在位置在压铸锌合金锭长方向中心线距离端部三分二处。本装置从传统的10根镀锌钢带改为4根塑钢带打捆，而且，不会出现散捆现象，打捆带重量大幅减轻，用料省，成本低。能够提高效率，降低劳动强度，节约生产时间，节约人工成本。

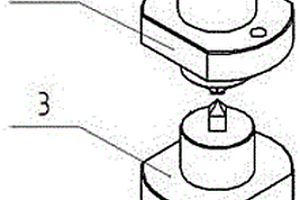

金属薄板冲铆装置 874

 0

本实用新型涉及一种金属薄板冲铆装置，属于冶金机械技术领域。本实用新型包括铆头、铆模、冲模、冲头；铆头安装在铆模上，冲头安装在冲模上，铆头部分为方形导杆Ⅰ，方形导杆Ⅰ端部的台面上设有梯形凸台，梯形凸台上设有棱边，铆头另一端上开设有圆孔Ⅰ，铆模中间开设有方孔Ⅰ，铆模中部安设有凸缘Ⅰ，铆头通过方形导杆Ⅰ与方形孔Ⅰ配合安装在铆模上，冲头部分为方形导杆Ⅱ，另一部分为圆柱杆，冲头通过方形导杆Ⅱ与方孔Ⅱ配合安装在冲模上。本实用新型重叠压紧的豁边面积较大，铆接牢固可靠，不易松脱；能保证铆接动作的可靠性和稳定性；加工制造成本低，安装方便，具有较高的应用价值。

实现超低排放的脱硫除尘的装置 808

 0

本实用新型公开了一种实现超低排放的脱硫除尘的装置，包括脱硫塔；所述脱硫塔上开设烟气进口和烟气出口；在所述烟气进口与烟气出口之间，按烟气流动方向，依次设置洗涤降温段、一级吸收段、二级吸收段、一级除雾段、二级除雾段和三级除雾段。本实用新型的优点是：能有效脱除烟气中的硫和烟尘等，实现超低排放。相对于现有装置，设备投资少，占地面积小，能耗少，适用范围广，可适用于治理燃煤、冶金、煤化工等行业排放的含硫烟气。

艾萨炉喷枪喷煤管快速接头 969

 0

本实用新型涉及一种艾萨炉喷枪喷煤管快速接头，属于有色冶炼、冶金设备技术领域，所述的艾萨炉喷枪喷煤管快速接头包括左抱箍、中心连杆、右抱箍、连杆柱销、开口杆、丝牙管、垫片、开口销；本实用新型提供了一种能满足艾萨炉铅冶炼喷枪更换的一种艾萨炉喷枪喷煤管快速接头，具有装置稳定可靠、方便、快捷、生产成本低、适应性强等特点，能有效快速实现艾萨炉铅冶炼喷枪更换。

双电解槽电积提取锌的装置 593

 0

本实用新型涉及一种双电解槽电积提取锌的装置，属于湿法冶金技术领域。该装置包括惰性阳极、纯铝或锌阴极、辅助电极Ⅰ、辅助电极Ⅱ、阳极槽、阴极槽、含硫酸电解液和含硫酸锌电解液，阳极槽中装有惰性阳极和含硫酸电解液，阴极槽中装有铝或锌阴极和含硫酸锌电解液，惰性阳极与电源正极连接，纯铝或锌阴极与电源负极连接，阳极槽和阴极槽内还分别设有辅助电极Ⅰ和辅助电极Ⅱ，辅助电极Ⅰ和辅助电极Ⅱ通过导线连接。本装置使用双电解槽，实现了金属锌电积提取过程阴、阳极反应过程的解耦合，即金属锌的阴极沉积和阳极氧析出分别在不同的电解槽进行。

多油缸点阵式铜阳极板平压整形机 916

 0

本实用新型涉及一种多油缸点阵式铜阳极板平压整形机，属于冶金机械技术领域。本实用新型包括底座、基准侧立板组件、拉杆、油缸侧立板组件；基准侧立板组件、油缸侧立板组件通过拉杆连接分别安装在底座上。本实用新型能消除铜阳极板的各种变形，高效、安全、自动地实现铜阳极板的校平，能提高铜阳极板的平整度；矫耳压头配有压头防转装置，防止矫耳压头转动，矫耳精度高；采用多个压头对铜阳极板各部分进行校平，极板受力均匀，校平精度高；整体结构简单，工作可靠平衡，集成化程度较高，校平和矫耳效果好。

具有自动排污功能的动力波洗涤塔 871

 0

本实用新型涉及一种具有自动排污功能的动力波洗涤塔，属于有色冶金二氧化硫烟气制酸烟气净化装置领域，主要包括洗涤塔、净化烟气出口、圆锥沉降斗、排污口、排污泵、动力波逆喷管、逆向喷头、吸收液循环泵、吸收液比重监测仪、吸收液补液控制阀、吸收液液位监测仪；本实用新型改进了循环出液管道与排污管同用一条循环管道的不足，避免因排液量大，造成净化烟气的吸收液减少，洗涤效率大幅降低，同时避免吸收液急剧减少产生波动对后续生产工序和质量造成影响，避免了烟气质量下降的弊端；能够在生产过程中及时有效的将超过含尘浓度的吸收液进行置换，实现在连续生产运行的情况下将沉降在洗涤塔地板的酸泥进行有效清除，提升烟气净化质量。

简易加热保温装置 996

 0

本实用新型公开了一种简易加热保温装置。该装置包括溶液槽、石英加热器、热电阻和温度控制仪，所述石英加热器和所述热电阻分别固定安装于所述溶液槽内；所述石英加热器和所述热电阻分别与所述温度控制仪电性连接；所述温度控制仪由市电电源供电。本实用新型可实现溶液槽内生产溶液温度的自动加热和保温控制，且加温过程对溶液浓度影响较小，保证了冶金生产质量；且结构简单，易于操作，无需人工监视，在节约生产成本的同时大大提高了企业效益。

电积工艺中用PP流槽 853

 0

本实用新型涉及一种电积工艺中用PP流槽，属于冶金技术领域。本文针对PP材质的特点，采用优化结构等各种措施，将其应用于锌、锰、铜、镍、钴电积流槽制作，实践证明，采用PP流槽后，投资成本、维护使用成本低，同时循环液不易粘附在流槽表面形成结晶物，不仅延长流槽清理时间，而且因循环液流量的稳定，有利于锌、铜、锰、镍、钴电积生产的平稳运行，从而取得良好的经济效益与社会效益，并具有很大的推广价值。

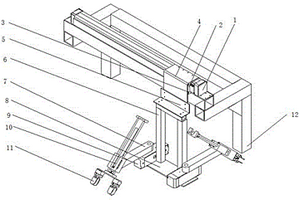

冶炼专用铜耳线抓取装置 1053

 0

本实用新型涉及一种冶炼专用铜耳线抓取装置，属于冶金冶炼专用设备领域。本实用新型包括滑动气缸导轨、滑动支撑块、滑块、L型支撑板、中间连接板、固定支撑架、旋转手臂、支撑底板、旋转气缸、伸缩气缸、抓取手指、机架；滑动气缸导轨安装在机架上，滑动支撑块安装在滑动气缸导轨上，滑块安装在滑动支撑块下部，L型支撑板安装在滑块上，支撑底板安装在固定支撑架下端，旋转气缸安装在支撑底板上，旋转手臂一端安装在旋转气缸上，伸缩气缸安装在旋转手臂另一端，抓取手指安装在伸缩气缸的活塞杆上。本实用新型可替代人工作业使生产环境得到改善，能提高生产安全性；能使铜耳线放置位置更为精确，便于后续自动化脱模工作；生产效率高，易于推广应用。

圆形镍电解导电棒矫直机 1060

 0

本实用新型涉及一种圆形镍电解导电棒矫直机，属于冶金机械技术领域。本实用新型包括导电棒、辊轮装置、输出装置、拨杆堆料装置、机架；导电棒安装在辊轮装置内，辊轮装置、输出装置分别安装在机架上，拨杆堆料装置安装在机架侧部。本实用新型可通过改变调整垫片的厚度来矫直不同规格的导电棒，传动平稳、准确，维护检修容易，可提高生产效率，可满足企业生产需要的目的，具有明显的实用价值、经济价值和推广价值。

应用于区域熔炼高纯金属设备中的加热装置 626

 0

一种应用于区域熔炼高纯金属设备中的加热装置,涉及一种冶金设备部件,尤其是一种区域熔炼高纯金属设备中所使用的部件。本实用新型的一种应用于区域熔炼高纯金属设备中的加热装置,由数个绕制而成的高频加热铜线圈组成,并在高频加热铜线圈中设置出水口和入水口,其特征在于该高频加热铜线圈紧密绕制的每匝线圈之间设置了绝缘层,并由固定卡将各匝线圈卡住固定。本实用新型高频加热铜线圈,其产生的熔区比传统的线圈明显变窄,更加符合区域熔炼提纯原理,提纯效果更加明显。且该装置加工工艺简单,结构科学合理,使用安全可靠,能节省一定的人力物力,有益于推进节能环保的发展。

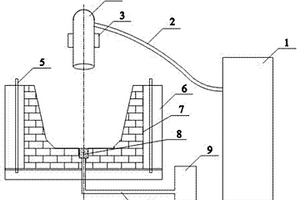

用于工业硅炉外精炼的抬包 834

 0

本实用新型提供一种用于工业硅炉外精炼的抬包，包括包体、吹气系统和等离子体加热系统，所述等离子体加热系统包括等离子体电源、电源线、等离子体支架和等离子体发生器，等离子体电源通过电源线与等离子体发生器连接，等离子体发生器由等离子支架固定置于包体正上方，包体底部或侧壁安装吹气系统，吹气系统包括吹气元件、储气装置和通气管，吹气元件通过通气管与储气装置相连。利用本实用新型进行工业硅炉外精炼，即等离子体加热，此生产过程中不会对环境造成污染，对环境负荷小，能实现清洁生产，符合绿色冶金的要求，实现工业硅炉外精炼的节能减排。

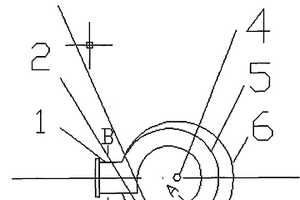

富氧顶吹内置环形氧化器 625

 0

本实用新型涉及一种富氧顶吹内置环形氧化器,属冶金化工熔炼设备技术领域。本实用新型的内置环形氧化器由安装于二氧化硒氧化罐(6)上部的环形管道(5)、穿过氧化罐(6)顶部置入环形管道(5)中的二次供氧管(3)、与环形管道(5)一端连接的截面为圆形的气流出口通道(1)组成;其中,环形管道(5)的气流进口(2)的截面为正方形。本实用新型具有结构简单、造价成本低、无额外操作、氧化效果佳等优点。经该富氧顶吹环形氧化器二次氧化后的二氧化硒气体纯度高,硒杂质含量大幅度降低,提高了集气设备的使用寿命,提高了产品的直收率。该环形氧化器适用于由液态制取气态产品过程的二次氧化过程。

牢固连接的输送带 636

 0

本实用新型提供一种牢固连接的输送带,包括上、下橡胶表层以及位于上、下橡胶表层中的多层无纺布层,相互对接的输送带两端头的多层自上而下或者自下而上呈阶梯形,且端头各层设为锯齿形或波浪形,其中,所述两两相邻的阶梯形距离为10～20cm。通过输送带端口的锯齿形或波浪形以及各层之间的阶梯形设置,可使相互对接后的输送带承受较大的轴向冲击力,从而提高输送带的接头牢固性,减缓输送带被水、油污、腐蚀性介质破坏的速度。通过皮带冷接法的实际应用证实,在恶劣环境下能提高输送带使用寿命2～3倍,还能降低修理成本,适用于煤矿、冶金、化工等行业。

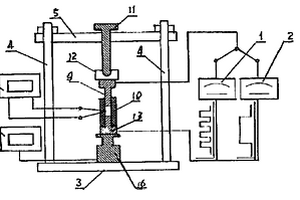

等离子体活化烧结材料新型设备 913

 0

等离子体活化烧结新型设备,一种对粉末冶金材料进行烧结、制备的新设备。其由脉冲电源装置、电阻加热装置、底座、支加、横梁、压力机、冲头、模具、螺旋升降杆、压头等部分结成。通过对模具中需烧结的粉末材料施加一定的脉冲电压,产生等离子体以活化粉末材料的颗粒表面,再快速加热,施加压力来完成烧结过程。该装置小型化、精密化、无污染,可烧结多种高性能结构材料,特种功能材料和极限条件下的工作材料。

基于含锌固废富集用回转窑的冷淋装置 1016

 0

本实用新型公开了基于含锌固废富集用回转窑的冷淋装置，涉及冶金技术领域。本实用新型包括两个安装板，两个安装板对称分布在回转窑筒体的两侧，两个安装板均固定在收集水箱的顶部；安装板的内侧面中端设置有清洁组件；安装板的内侧面上下两端均设置有冷淋组件，两个冷淋组件沿着清洁组件对称分布；清洁组件下方的安装板上安装有多个等间距分布的激光温度传感器，激光温度传感器用于监测回转窑筒体的表面温度。本实用新型通过设置四组冷淋组件，使得回转窑筒体的冷却更加全面，大大提高冷却效率，通过设置清洁组件，将回转窑筒体表面上的污渍、已经升温后的冷却水刮掉，提高冷却效果，解决了现有的冷淋装置冷却效果不够理想的问题。

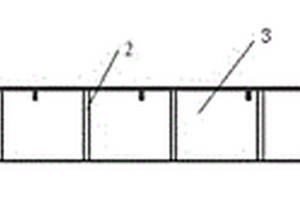

连铸中间包包盖 853

 0

本实用新型提供一种连铸中间包包盖，包括包盖本体，包盖本体通过若干150方废钢坯逐个焊接而成，且包盖本体相对两侧的侧壁上设置有吊耳，包盖本体侧壁上沿所述150方废钢坯端部设置有钢带，钢带固定连接若干所述150方废钢坯，包盖本体上依次设置有第一通孔、方孔和第二通孔。本实用新型增加包盖的强度，减少变形量，从而延长包盖的使用寿命；且其使用效果较好，中间包包盖的使用寿命大幅度提升，可以在高温冶金行业广泛推广使用，其减少了生产安全隐患，减少了生产事故的发生，给生产操作人员带来了方便；且本实用新型具有结构简单，维修方便，加工成本低，使用效果好等优点。

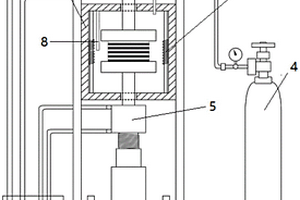

复合有色金属木纹金烧结设备 789

 0

本实用新型涉及冶金装备技术领域，具体为一种复合有色金属木纹金烧结设备，所述设备包括机架，所述机架中部固定有烧结仓，烧结仓侧壁环绕有加热元件，烧结仓内设置有温度传感器；所述烧结仓设置管道系统，所述管道系统与保护气罐连接；烧结仓顶部上方及底部下方各设置液压缸，两个活塞杆分别穿过烧结仓顶部及底部，两个活塞杆末端设置对应的夹板。采用该设备解决了木纹金加工中无法保压及氧化的问题，是的木纹金原材料加工质量得以提升。

新型熔池熔炼炉 663

 0

本实用新型涉及一种新型熔池熔炼炉，属于冶金设备技术领域。所述的新型熔池熔炼炉包括炉底、转角冷却元件、侧壁炉身；所述的转角冷却元件和侧壁炉身通过转角冷却元件上设置的榫头和侧壁炉身上设置的榫口进行连接，安装在炉底上，转角冷却元件为多面体形式，内部设有冷却介质通道，侧壁炉身端头上部设置进渣口，另一端头下部设有放渣口。本实用新型采用转角冷却元件与侧壁炉身铆合连接的方式，一方面增强水冷元件间的密封性，另一方面可以弥补加工尺寸误差带来的生产安全隐患，且转角水冷元件可以采用多种结构形式，提高了生产安全性，保证了熔池熔炼工艺的生产作业率，达到了降低熔池熔炼工艺运行成本、高效清洁生产的目的。

锌电积过程中的锌阳极泥回收装置 693

 0

本实用新型公开了一种锌电积过程中的锌阳极泥回收装置，涉及冶金设备技术领域。本实用新型包括反应罐，反应罐的顶部中心位置接触连接有破碎室，破碎室的后端面一侧固定连接有伺服电机，伺服电机的输出轴固定连接有主动轴，主动轴的另一端贯穿破碎室的后端面并活动连接在破碎室内部前端面的一侧，破碎室的内部另一侧活动连接有从动轴，从动轴和主动轴的外壁上分别套设有从动粉碎辊和主动粉碎辊，反应罐外壁中心位置套设有加热罐，加热罐的一侧外壁上方固定连接有进水管，加热罐的另一侧外壁下方固定连接有出水管。本实用新型通过破碎室和加热罐的设置，解决了现有的阳极泥回收装置的反应速率较慢和提取率不高的问题。

中和水硬度自动控制装置 1075

 0

本实用新型公开一种中和水硬度自动控制装置，属于冶金设备技术领域。该中和水硬度自动控制装置主要是由硬度控制装置、液体NaOH储罐、液态CO2储罐、pH自动检测装置、浓密池、深度脱盐处理系统组成；中和水主要因为Ca(OH)2、CaSO4以及CaCl2溶解造成“硬度”偏高，可通过转化为CaCO3的形式将钙离子除去，在碱性条件下可采用通入二氧化碳气体，与水中钙离子反应生成溶解度较小的碳酸钙沉淀，再通过过滤除去，达到降低废水暂时硬度的目的。本装置可以根据实际的pH值和硬度来加入适量的液态CO2和NaOH溶液，实现中和水硬度自动控制，对污酸处理工艺的优化具有重要意义。

电镍导电棒步进输送装置 1037

 0

本实用新型涉及一种电镍导电棒步进输送装置，属于冶金机械技术领域。本实用新型包括机架、转动装置、步进装置；步进装置安装在机架上，转动装置安装在步进装置上。本实用新型能间接性的输送元件并使其始终保持一定间距，可以进行生产线上元件的步进传送，保持运动的平稳性，并能承受一定重量的产品成批量的传送；能减少工人劳动强度，提高工作效率防止工件碰撞，有效减少工件的损伤；采用液压驱动，工作运行安全可靠，移动过程无冲击且位移精准，具有实际推广价值。

轨道运输车升降系统 693

 0

本实用新型涉及一种轨道运输车升降系统，属于冶金技术领域。该系统的结构包括动力传输机构和升降机构，动力传输机构包括轴III、轴Ⅳ、三对啮合的大直齿圆锥齿轮和小直齿圆锥齿轮，电机通过联轴器带动相互啮合的三对大直齿圆锥齿轮和小直齿圆锥齿轮，并通过轴III和轴Ⅳ带动升降机构运动。该装置布置在机架四个角落的丝杠升降机构，可实现同步升降，使阳极板在提升过程中能保持平稳，同时可防止铜阳极板在运输过程中发生翻转。

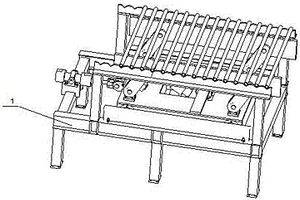

自动送棒机 929

 0

本实用新型涉及一种自动送棒机，属于冶金机械技术领域。本实用新型包括输送机架、导向板、输送链条、过渡链轮、过渡链轮焊接板、张紧滑座、尾链轮、电机、主动轴、轴承座、联轴器、主动链轮、从动链轮、从动链轮板、摆杆组件、电机安装座；输送机架安置在地面上，过渡链轮安装在输送机架中部，尾链轮安装在输送机架后端，电机安装在输送机架尾部下端，主动轴安装在输送机架一端，主动轴一端与电机的输出端连接，主动链轮安装在主动轴上，从动链轮安装在输送机架上，输送链条安装在过渡链轮、尾链轮、主动链轮、从动链轮上。本实用新型可避免导电棒与放棒工位平台的碰撞；减少人为因素带来的放棒位置不精确的问题；能降低工人劳动量，提高生产效率。

无氧状态下配制高温合金的装置 924

 0

本实用新型涉及一种无氧状态下配制高温合金的装置，属于冶金工程设备制造技术领域。该装置中石英管内部底部放置高纯石墨坩埚，石英管内高纯石墨坩埚上部设有隔热砖，隔热砖上设有热电偶，石英管顶部设有橡胶塞，橡胶塞顶部插入刚玉进气管和刚玉出气管，刚玉进气管通过转换接头、气体连接管、两通转换开关连接氩气瓶，刚玉出气管通过转换接头管道连接三通转换开关，三通转换开关出口端其中一端连接真空泵，另一端连接盛水装置，当工作时，将石英管放置到电阻炉中，热电偶与温度控制仪连接。本实用新型解决了配制合金时合金被氧化，没有固定形状，偏析，耗时长等问题。

阴极板加工翻板出料机 582

 0

本设计涉及一种冶金机械领域,用于阴极板加工翻板出料的机械设备,该机主要由翻板架、翻板电机、出料电机以及链轮、链条、联轴器、链条驱动轴等部分组成。本机是与铆吊耳及穿导电棒的冲铆机配套使用的,在冲铆机上已冲铆上吊耳并穿上导电棒的阴极板由棘爪推到本机的翻板架上,翻板电机工作,带动翻板架顺时针方向转动,阴极板随翻板架转动90°时,由水平位置转到垂直位置,完成翻板动作,出料电机工作将垂直悬挂在链条上的阴极板送出,完成送料工作。本机的优点在于用步进电机带动翻板架,翻板架具有完全对称结构,动作平稳可靠,结构简单。

酸加热装置 708

 0

本实用新型提供一种酸加热装置,包括其上设有进、出口的壳体,其特征在于壳体内设有加热元件及酸流通的换热管,且换热管的入口端、出口端分别与壳体上的进、出口连通。可方便地通过间接加热的方式,让流经换热管的酸液得到加热,且换热管热交换面积大,换热效率高,加之所用材料均选用耐热耐腐蚀的材料制成,不仅使用寿命长,而且操作方便,可靠性高,可作为湿法冶金相关新技术、新工艺的基础研究及学生开设实验时的辅组设备,适用于加热除盐酸、氢氟酸、醋酸外的所有酸性溶液。
