全部
▼
热搜：
858
0

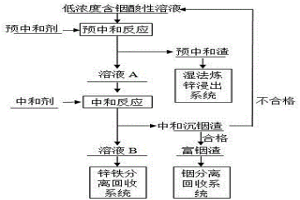

本发明涉及一种从低浓度含铟的酸性溶液中富集回收铟的方法，属于湿法冶金技术领域。本发明在含低浓度铟的酸性溶液中加入预中和剂进行预中和反应，液固分离后得到预中和渣与溶液A，预中和渣送至湿法炼锌浸出系统回收锌；溶液A中加入中和剂，进行中和反应液固分离得到中和沉铟渣与溶液B，溶液B送至锌铁分离回收系统进行锌、铁分离，中和沉铟渣返回加入含低浓度铟的酸性溶液中；循环操作预中和和中和反应步骤，得到的中和沉铟渣即为富集铟渣。本发明方法预中和‑中和的两段中和方式，减少中和沉铟渣量，提高铟渣中的含铟量；本发明处理过程无杂质引入、无有害气体污染，具有有价金属回收率高、工艺流程简单、清洁高效、节能环保的特点。
1118
0

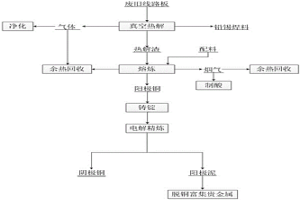

本发明涉及一种回收废旧电路板中有价金属的方法，属于冶金技术领域。首先将废旧电路板置于真空炉中热解，热解完成后获得热解渣；将热解渣加入石灰石熔剂和还原剂焦炭，熔炼获得阳极铜，阳极铜经铸锭后作为阳极；以阳极铜作为阳极、钛板为阴极进行电解精炼，即能在阴极获得阴极铜，在电解过程中产出富含贵金属的阳极泥；将阳极泥加水进行浆化，加水、调酸后在通入压缩空气或氧气浸出，将浸出矿浆进行固液分离后获得浸出液和贵金属富集的浸出渣，向浸出液中加入铜粉获得碲和硫酸铜。本发明在初次处理过程中采用真空热解的方法，对非金属、铅锡焊料以及热解渣进行了有效分离。
948
0

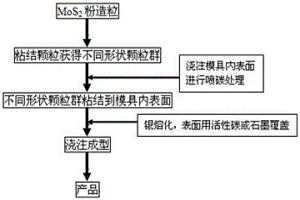

本发明公开一种银硫化钼滑动电接触材料的制备方法，属于滑动电接触材料技术领域。本发明所述方法通过对具有自润滑特性的纳(微)米粒度的MoS2粉体材料进行造粒，获得0.01mm～1.5mm左右的球型颗粒，并将该球型颗粒用环氧树脂粘结成不同形状的颗粒群，然后将这些不同形状的颗粒群粘结在模具的内表面；最后将熔化的银液浇注到成形模具中，以制备表面均匀分布着六边形或五变形或圆形等不同形状的具有自润滑特性的MoS2颗粒群的银基滑动电接触材料。该方法的优点是生产周期短、工艺简单，且无原料浪费、不需混粉、不需挤压和拉拔成型等工艺；而且由于采用浇注工艺，相对于目前所采用的粉末冶金技术制备的银硫化钼滑动电接触材料具有导电率、耐电磨损性好等优点。
1081
0
本发明涉及一种加入含钙物料焙烧复杂铜铅铁混合硫化矿、提取铜和铅的方法，属于冶金工程技术领域。将复杂铜铅铁混合硫化矿与含钙物料混合均匀，制成小球，烘干后在温度为750～950℃条件下焙烧1.0～4.0h，冷却至室温后，破碎得到焙砂；将上述得到的焙砂用稀硫酸浸出，然后经固液分离即能得到铜含量低于1.0wt.%滤饼和硫酸铜溶液，滤饼为铅精矿。本方法通过加入含钙物料焙烧复杂铜铅铁混合硫化矿、稀硫酸浸出，使复杂铜铅铁硫化矿中的铜和铅得到有效分离和高效提取。
806
0

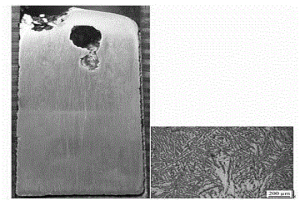

本发明涉及一种铝合金电磁脱气方法，属于材料与冶金过程技术领域。预处理：在氩气气氛中，首先将铝合金原料在常压、温度为570~2000℃条件下反应得到熔融产物；电磁定向凝固脱气：将上述步骤得到的熔融产物进行向下定向凝固处理，同时在外部加上交变电流，在控制冷却速率为1~100μm/s、熔融产物垂直方向温度梯度为1000~3000K/m条件下冷却至液相线温度获得产品；将上述步骤获得到产品切去头部和尾部即获得高品质的铝合金。本发明通过常压情况下利用电磁搅拌和定向凝固的作用使氢气能够较好地脱除到铝合金的表面，经过切头尾料处理后获得含氢量低于0.10ml/100g，气孔率低于0.15%的高品质铝合金。
1014
0
本发明为一种铜多孔材料的制备方法，属于金属多孔材料制备领域。该方法采用粉末冶金途径，主要工艺步骤包括：在铜粉中均匀混入造孔剂，经过粉末压制、烧结、去除造孔剂制备出铜基多孔材料。孔隙率的大小可以通过调整造孔剂的加入量来控制。去除造孔剂的方法有两种：一是高温烧结；二是通过水解去除。与传统制备铜基多孔材料的方法相比，具有工艺简单、流程短、成本低、易于实现规模化生产的特点。
825
0
本发明属于湿法冶金领域，具体涉及一种新的喹啉偶氮类试剂及其在钯固相萃取中的应用。本发明试剂为，2-(2-喹啉偶氮)-1,4-二氨基-5-甲基苯，具有下述结构式。制备成附载有该喹啉偶氮试剂的石墨化炭黑固相萃取柱，可应用于钯的固相萃取富集。本发明所述固相萃取柱对钯的富集倍数高，萃取容量大，材料可多次重复使用，钯的一次萃取率可超过94.7％，富集倍数超过600倍，该材料对钯的萃取容量大于31.8mg/g。。
1021
0
褐煤预还原矿石直接炼钢轧材是钢铁冶金的一 种新工艺，它与现行高炉-转炉比较具有不用焦炭、 省去高炉、焦炉、不需烧结和炼焦工序的优点。在掌握 操作、控制好窑内的技术条件下利用劣质褐煤和块状 矿石获得预还原矿石直接炼钢轧材。还原过程中产 生的煤气和半焦还可利用，节能节电效益显著。
700
0

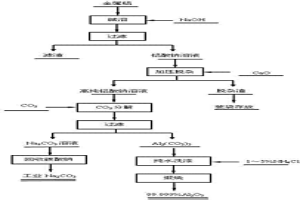

一种高纯三氧化二铝的制备工艺，包括下述步骤：（1）把NaOH加入清水中制备NaOH溶液，将金属铝投放于NaOH溶液内进行碱溶处理，（2）将碱溶处理后得到的NaAlO2溶液进行加压脱杂处理；（3）往加压脱杂后所得到的高纯铝酸钠溶液内通入CO2气体，使铝酸钠分解获得Al2(CO3)3沉淀，并进行过滤分离处理；（4）用NH4Cl溶液及纯水对获得的Al2(CO3)3）进行洗涤处理，获得高纯Al2(CO3)3；（5）将高纯Al2(CO3)3放入电炉内煅烧，冷却后获得高纯Al2O3。本发明实现了的金属铝资源化的高附加值利用，对我国氧化铝冶金技术的进步和经济社会的发展将具有推动作用。
1115
0

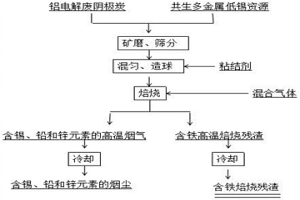

本发明涉及冶金和废弃物综合利用技术领域，提供了一种铝电解废阴极炭协同处置共伴生多金属低锡资源的方法，利用铝电解废阴极炭中含有的固定碳成分作为还原剂，在焙烧条件下，将共伴生多金属低锡资源中含有的锡、铅、锌和铁元素的高价氧化物还原成低价氧化物或单质，其中锌以单质形式挥发，而锡和铅主要与共伴生多金属低锡资源中含硫矿物反应，转化为挥发性的硫化物。因此，共伴生多金属低锡资源中的锡、铅和锌以高温烟气的形式得到提取；而共伴生多金属低锡资源中的铁元素，以焙烧残渣的形式得到富集，最终实现了锡、铅、锌和铁的有效分离和废阴极炭的资源化利用。
1139
0
本发明涉及一种湿法炼锌废电解液脱除镁离子的方法，属于冶金化工技术领域。将含镁大于15g/L的湿法炼锌废电解液加入到冷却反应器中，开启搅拌，控制反应器中溶液的硫酸浓度为145~240g/L，反应温度为5℃~‑20℃，反应时间15~90min，利用硫酸镁、硫酸锌和硫酸的交互作用诱导形成混合结晶，反应结束后，以转鼓转速为800~1200r/min的离心速率进行离心过滤，获得脱除镁离子的湿法炼锌废电解液。本方法是在低温条件下，利用湿法炼锌废电解液中的硫酸镁、硫酸锌和硫酸的交互作用诱导形成混合结晶，并在快速离心分离的条件下，即能获得脱除镁离子的湿法炼锌废电解液，达到脱除镁离子的目的，从根本上避免镁离子对湿法炼锌带来的潜在危害。
658
0

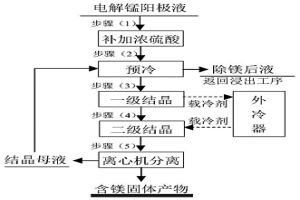

本发明涉及一种脱除电解锰阳极液中镁离子的工艺，属于有色金属冶金领域。本发明首先向电解锰阳极液中补加浓硫酸，再采用结晶母液对电解锰阳极液进行换热预冷后加入一级结晶反应器中；采用外冷器换热降温至0℃～5℃，保温搅拌15min～45min；再泵入二级结晶反应器中，采用外冷器继续换热降温至‑10℃～0℃，保温搅拌45min～120min。反应结束后，采用离心机过滤分离出含镁固体产物，得到的结晶母液返回预冷步骤作为预冷介质，预冷换热回收冷量后，返回锰矿粉浸出工序。
764
0

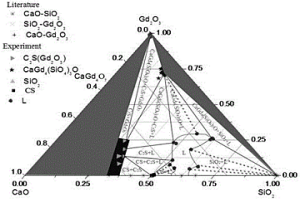

本发明涉及一种研究稀土回收的方法，属于稀土冶金技术领域。将CaO粉末，SiO2或Al2O3粉末，Gd2O3或Sc2O3或Sm2O3粉末，混合均匀配置成若干份；将得到的若干份粉末分别放到80%Pt‑20%Rh折叠信封状的箔片中，然后将80%Pt‑20%Rh折叠信封状的箔片分别放到刚玉舟中，在真空度为1×10‑3Pa下，再通0.016L/min氩气，分别在1773K或1873K下保温24h得到样品；将得到的样品放入冰水中进行淬火，然后把淬火样品嵌入到树脂中，进行磨平，抛光处理，进行EPMA分析测试；经过EPMA分析测试后，确定元素组成、相成分和相的微观结构，然后通过计算，利用热力学计算软件绘制出等温截面相图。本发明绘制出等温截面相图，从等温截面相图中可以清楚地解释该渣系中稀土元素的行为。
745
0

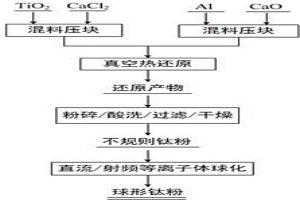

本发明涉及一种球形钛粉的制备方法，属于冶金与金属材料制备技术领域。将铝粉与生石灰混合均匀、压块，放置于真空反应器一端；将二氧化钛与氯化钙的混合物压块放置于真空反应器另一端，经过真空热还原得到二氧化钛还原产物；将得到的二氧化钛还原产物经粉碎、酸洗、过滤、干燥、过筛后，获得金属钛粉；将得到的金属钛粉送入等离子炉中，进行球化处理，最终获得球形钛粉。本发明以钛白粉为原料，采用真空热还原法和等离子体球化工艺联合制备球形钛粉，制备的产品粉末的球化率高，钛粉粒度小、氧含量低等特点。
1060
0

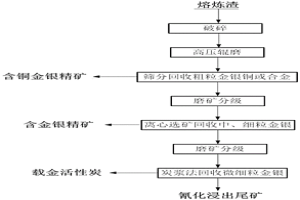

本发明涉及一种从黄金熔炼渣中高效回收有价元素的方法，所属选矿和湿法冶金领域，包括以下步骤：（1）筛选回收粗粒金、银和铜，将待处理黄金熔炼渣输送至破碎‑筛分循环辊磨机中，破碎至大部分矿粒为‑1mm后，通过振动筛分离后，获得粗粒含铜金银精矿Ⅰ和尾矿Ⅰ；（2）离心选矿回收中、细粒金和银，将上述步骤（1）获得的尾矿Ⅰ输送至离心选矿循环磨机中，细磨至‑0.074mm粒级含量占90%，然后进入离心选矿机进行重选；（3）炭浸法氰化浸出提取微细粒金和银，获得载金银活性炭和总尾矿。本发明工艺流程简单、金银回收率高、有价元素综合回收率高、生产成本低。
1137
0

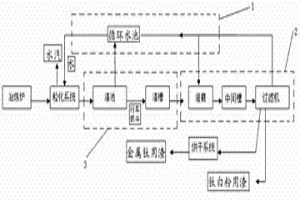

本发明涉及高钛渣湿法处理系统及处理方法，属于冶金技术领域。该系统包括冶炼炉、粒化系统、水渣分离系统、磨粉及过滤系统和水循环系统，不仅保存了现有技术的先进性，同时也引进了湿法出渣的方式，让渣在冷却过程中就形成了粒状，解决了传统大块产品所需的破碎产生的大量粉尘和噪声问题，同时也解决了制粉时的产生粉尘的问题。本发明是采用湿法处理钛冶炼炉高钛渣的系统方法，使用介质为水，它既是破碎剂，又是冷却剂，还是助磨剂，提高了生产效率并解决了环保问题。
1070
0

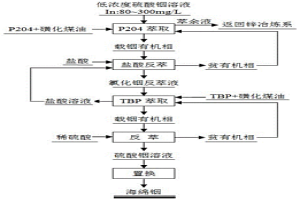

本发明涉及一种从低浓度硫酸铟溶液中分离富集与回收铟的方法，属于湿法冶金技术领域。首先将低浓度硫酸铟溶液采用P204萃取，然后采用盐酸反萃，获得氯化铟反萃液；将得到的氯化铟反萃液再采用TBP萃取，采用稀硫酸反萃得到高浓度硫酸铟溶液，最后高浓度硫酸铟溶液经金属置换后得到海绵铟。本发明最终采用硫酸反萃铟，产出高浓度硫酸铟溶液，中间过程使用的盐酸可以循环使用，从而降低了盐酸的消耗，避免含氯废水的大量排放，减小氯离子对湿法炼锌电积工序的不利影响。
1113
0

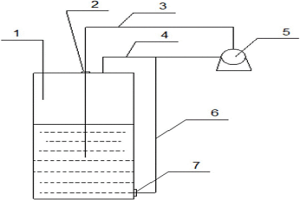

本发明属于冶金工业技术领域，具体涉及一种溶解金、铂、钯过程中尾气回用设备及工艺。由反应釜、回流泵和集气管组成，其所述的反应釜上开设有进液口和出液口，所述的反应釜旁设有回流泵，所述的回流泵的进口管连通到出液口，所述的集气管将反应釜和回流泵的进口管连通，所述的回流泵的出口管穿过进液口伸到反应釜中的反应液中。本发明通过采用回流泵抽吸反应液的同时抽吸反应过程中过剩的气体，再将抽吸到的反应液和过剩的气体在泵中混合，流程简单、设备用量少，减少药剂消耗的同时降低了对环境的污染。
946
0
本发明涉及一种金刚石/铝复合材料的制备方法，属于微波技术应用和材料粉末冶金技术领域。首先将粒径为80~150μm金刚石颗粒，然后经过碱洗、粗化后按体积比为50~70：50~30加入铝粉混合均匀得到混粉；向得到的混粉中通入保护性气体，在压力为10~35MPa条件下先以5~10℃/min的升温速率微波加热至200~300℃保温5min，再以30~50℃/min的升温速率微波加热至650~750℃热压烧结0.5~1h，烧结完成后冷却脱膜制备得到金刚石/铝复合材料。该方法能简单高效、界面结合性能较好、成本低廉的实现工业化生产出性能优良的金刚石/铝复合材料。

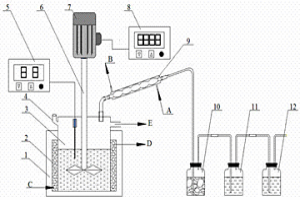

本发明涉及一种多配体复合配位氨法浸出高炉瓦斯灰回收锌的方法及装置，属于湿法冶炼技术领域。首先将柠檬酸或柠檬酸盐中的一种配位剂与酒石酸或酒石酸盐中的一种配位剂混合均匀得到配合混合物；向纯水中加入配合混合物，搅拌均匀后先后添加氨水溶液和硫酸铵，混合均匀后形成配位浸出剂，控制配位浸出剂中总氨浓度为0～10mol/L，然后将高炉瓦斯灰和配位浸出剂按固液比1:1～10g/ml先后加入到反应容器内浸出，在相对密封状态下浸出过程控制反应温度为25～80℃、搅拌速度为100r/min～600r/min，浸出时间为1.5h～3h，得到锌浸出液。该方法采用多配体复合配位氨法将钢铁冶金含锌烟尘高炉瓦斯灰中的锌浸出来，而其他杂质不溶解。
894
0

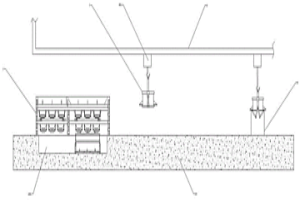

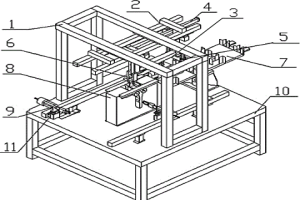

本发明涉及一种镍始极片种板自动弯耳送耳机构，属于冶金机械技术领域。本发明包括门架、导轨组件、滑车组件、直线导向气缸组件、吸盘总组件、气压锤组件、耳片储存架组件、耳片处理部件组件、气压摆动机械手组件、底架、机械手滑轨组件。本发明能减小工人的劳动强度，减少工件人为损坏，具有较好的适用性；更加规范，弯曲次品率低；工作运行安全可靠，吊耳受力均匀平稳；整个机构组件易于拆解、易于检修，零部件常见，无需专业人士护理，费用低廉；可大幅度降低人为误差，提高工作效率，符合自动化生产的要求。
1105
0
本发明公开了一种复合固硫剂，其组成物及质量百分比为铜渣5%～45%，钙基55%～95%，该复合固硫剂主要应用于燃煤电厂、冶金等行业的烟气脱硫中。钙基/铜渣复合固硫剂在800℃～1000℃时，其比表面积增加，使烟气中的SO2与钙基/铜渣复合固硫剂的接触面积增大。通过实验平台上对钙基/铜渣复合固硫剂固硫效率的测定，结果表明钙基/铜渣复合固硫剂的固硫率范围为：湿法在85.98%～96.69%之间，半干法在57.28%～83.84%之间，干法在45.00%～63.99%之间。固硫剂中由于铜渣的加入，有利于脱硫反应的提前进行，延长脱硫反应时间，有利于SO2的脱除且降低能耗使固硫剂成本降低，经济效益显著。本发明的意义在于提出一种对炼铜后抛弃的铜渣再利用的方法。
1182
0
本发明公开了一种湿法浸出回收银的方法，属于湿法冶金技术领域。本发明方法将含银矿物破碎至粒度为?2mm备用，并研磨至?0.074mm占60%?90%，将磨好的物料按照液固比3?1 : 1置于浸出设备中，加入氰化钠和石灰，搅拌强度设定为300r/min?500r/min，浸出时间为12h?36h，并加入锌粉进行置换。本发明方法能耗低、绿色环保，且银的浸出率高、锌粉置换率高，工艺简单、成本较低，能处理低品位难选银矿物，易实现产业化。
812
0
一种泡沫金属制作的新方法,属于高技术、金属新材料技术领域。本发明采用聚氨酯泡沫塑料为骨架,用电化学方法制作泡沫金属,完全改变了现有技术采用的粉末冶金法、铸造法等的生产工艺,具有工艺设备简单,适用范围广、孔隙度高、重量轻、孔径范围大、强度大、加工性能好、抗腐蚀性能好等特征。
986
0

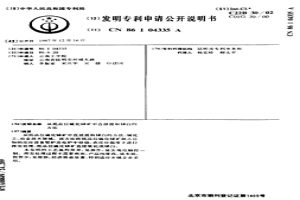

从低品位硫化锑矿中直接提取锑白的方法，属化 工、冶金技术领域。该方法将低品位硫化锑矿放入公 知的反应设备竖炉及电炉中焙烧，在反应温度下进行 挥发处理，低品位硫化锑矿直接氧化成锑白。本发明的工艺流程简单，易操作，易实现电脑控 制。挥发处理过程不需要焦炭，产品纯度高，成本低， 投资少，见效快，经济效益显著，特别适应乡镇企业采 用。
754
0
两矿法从硫化铟精矿中浸取铟的方法。本发明属于铟的湿法冶金技术,特别是对单独的硫化铟精矿直接浸出分离铟的冶炼技术。本方法是将硫化铟精矿、软锰矿和硫酸调浆后,泵入反应槽中,进行氧化和溶解,生成硫酸铟而进入溶液,采用萃取-反萃-置换工艺技术提取分离铟;铁的硫化物部分生成硫酸铁进入溶液,部分生成氢氧化铁或硫酸铁矾沉淀进入浸出渣,对反应后浸出渣中的元素硫和铁回收。本发明可直接对单独的硫化铟精矿进行回收和利用,可使冶炼工艺简化、过程强化,具有金属回收率高、铟易分离、试剂消耗量小、有价金属集中、低污染的技术特点。
764
0
本发明涉及一种从锍中直接提取硫化物和富集贵金属的方法，属于冶金技术领域。本发明将锍置于真空炉内，在真空、温度773～1373K下真空蒸馏0.5h～2h，锍中主金属硫化物挥发，挥发的主金属硫化物经冷凝后收集，贵金属富集于残留物中；其中锍为钴锍、铜镍锍、锑锍、铁锍、镍钼锍、铜钼锍的一种或多种。本发明利用锍中主金属硫化物与贵金属等其他难挥发组分在真空状态下饱和蒸气压和挥发性的差异，通过控制真空蒸馏温度和蒸馏时间，实现锍中主金属硫化物的提取和贵金属的富集。本发明具有流程短，能耗低，成本低，环境友好，贵金属富集效果好且所得硫化物纯度高，易于工业化推广等优点。
1158
0

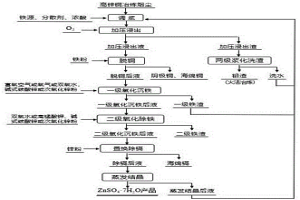

本发明涉及一种综合回收高锌铜冶炼烟尘中有价金属的方法，属于湿法冶金综合回收技术领域。通过采用加压浸出、脱铜、氧化除铁、置换除镉、蒸发结晶等核心工序实现铜冶炼烟尘中锌、铜、镉等有价金属的高效综合回收，锌以国家标准化学纯级七水合硫酸锌的产品形式回收，砷与铅、铁、银、铋、锡、锑、铟一起富集于铅渣中，铅渣采用火法冶炼工艺处理后实现其中有价金属的综合回收，砷转化为砷铁合金产品实现稳定固化及资源化利用。
724
0
本发明涉及一种工业硅降铁除磷的方法，属于冶金工业技术领域。本发明将工业硅细磨得到工业硅粉，工业硅粉置于酸溶液中搅拌反应除铁，清洗烘干得到低铁工业硅粉，低铁工业硅粉置于配有等离子体炬的真空感应炉内，真空条件下，感应加热工业硅粉至熔融态得到熔融硅，将电弧诱导的等离子体射流引导至熔融硅表面进行化学冶炼，等离子体射流搅动熔融硅产生高温点，使磷挥发从熔融硅中逸出得到低磷熔融硅，低磷熔融硅随炉冷却至室温得到硅锭，去除硅锭表面的浮渣，得到低磷工业硅。本发明方法的工艺、设备简单，操作方便，对原料的普适性高，除磷效果好。
中冶有色为您提供最新的云南昆明有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月20日 ~ 22日
2025年03月21日 ~ 23日
2025年03月28日 ~ 30日
2025年04月25日 ~ 27日
2025年04月27日 ~ 29日
