全部
▼
热搜：
950
0
本发明涉及一种超声强化臭氧氧化脱铜的方法，属于冶金技术领域。本发明将铜阳极泥干燥、研磨得到铜阳极泥粉；将铜阳极泥粉加入硫酸溶液中，在超声、臭氧条件下进行超声臭氧氧化浸出铜，固液分离得到浸出液和除铜浸出渣。与传统脱铜工艺相比，本发明脱铜工艺采用超声强化臭氧处理铜阳极泥，超声选择性的对铜阳极泥中不同形式的铜进行脱除，以臭氧为氧化剂，可提高氧化效率，降低处理温度和脱除成本，生产的产品含铜率更低，实现常温高效脱铜。
1010
0
本发明公开了一种粗锑脱钠硫及富集金的方法，属于冶金技术领域；首先将粗锑置于真空炉前置熔化炉中，在惰性气氛下升温度至650~700℃后恒温30~180min，使粗锑中钠和硫的复杂结晶盐转变为钠和硫的简单结晶盐，同时粗锑中锑熔化而钠和硫的简单结晶盐不溶，扒渣后获得低钠硫粗锑；再将低钠粗锑置于真空炉内，通过真空泵控制炉内压强1~20Pa，升温至700~900℃后恒温15~60min，粗锑中锑挥发并在冷凝区冷凝，金在残留物中富集；本发明方法具有除钠硫效率高，所得金属锑品质好，金富集效果显著且直收率高，工艺流程简单，对环境无污染等优点。
789
0

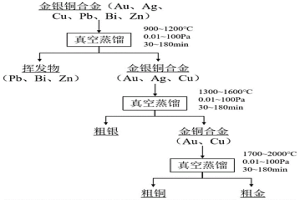

本发明公开一种真空分离金银铜合金的方法，属有色金属火法冶金提纯领域。以含Pb、Bi、Zn等杂质的Au、Ag、Cu合金或者Au、Ag、Cu合金为原料，Pb、Bi、Zn等低沸点元素，通过控制温度与分区收集的方式实现分离。Au、Ag、Cu合金通过精确控温、多次蒸馏与分区收集的方式实现分离；或通过一次蒸馏、控温分区冷凝并分区收集的方式实现分离得到粗金、粗银、粗铜。本发明工艺流程短、无化学试剂消耗、无废水废气产生，绿色高效。
783
0
本发明涉及一种利用湿法炼锌赤铁矿法沉铁渣制备铁红产品的方法，属于湿法冶金和材料技术领域。用去离子水洗涤湿法炼锌赤铁矿法沉铁渣，用于脱除湿法炼锌赤铁矿法沉铁渣中可溶解性的硫酸盐和其它盐类物质；将经洗涤后的湿法炼锌赤铁矿法沉铁渣置于硫酸溶液中，进行酸性溶液高温水热除杂,用于除去黄钾铁矾、黄钠铁钒以及锌、铁等的碱式硫酸盐等杂质，同时将铁钒分解出的铁离子在高温高压环境下转化成为三氧化二铁；将经酸性溶液高温水热除杂后的湿法炼锌赤铁矿法沉铁渣进行中性溶液高温水热除杂，得到铁红产品。本发明可实现湿法炼锌工艺中铁的资源化和赤铁矿法沉铁渣的高值化利用。

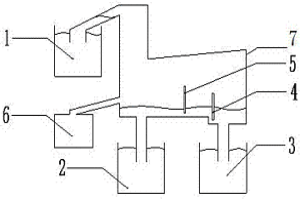

本发明涉及一种处理热镀锌渣或锌锡粉的连续真空蒸馏设备及其应用方法，属于真空冶金技术领域。该处理热镀锌渣或锌锡粉的连续真空蒸馏设备，包括进出料系统、真空蒸馏系统和加热系统。本装置以热镀锌渣或锌锡粉作为原料，经处理后，通过料液密封与真空蒸馏系统形成密闭空间，调节液位高度实现连续进料，得到金属锌的过程。本装置可实现真空连续进料，产品纯度高，处理过程绿色环保、无污染，同时可提高企业生产效率、降低企业生产成本。
995
0

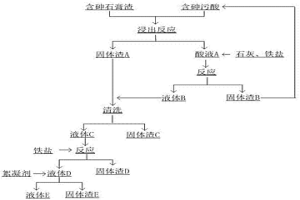

本发明涉及一种协同处理含砷石膏渣和含砷污酸的方法，属于湿法冶金技术和废弃物处理技术领域。本发明方法利用含砷污酸浸出含砷石膏渣中的砷，再采用石灰‑铁盐法处理浸出后的酸液，实现含砷石膏渣和含砷污酸中毒性高的砷转变为稳定的砷酸铁进行堆放处理，防止砷的危害，实现以废治废的目的，整个工艺流程经济环保。
993
0
本发明是一种高铁贫锡矿的分离利用方法，尤其是将难於开发利用的高铁贫锡矿还原分离制取还原铁粉及锡化工产品和精锡的化工冶金技术。本方法以草泥煤作还原剂，铝土矿和萤石作亚氧化物稳定剂，将含铁≥30wt%、含锡≤wt3%的高铁贫锡矿磨碎，按各反应物料的检测含量进行配料、混匀，加热进行第一次还原，得到Fe3O4、Fe0和SnO，进行一次磁选使铁、锡分离；分离出的磁性矿再以草泥煤作还原剂配料、混匀、加热，第二次定向还原为Fe0，经二级和三级磁选制得还原铁粉；磁选分离的富亚锡尾矿经硫酸或盐酸浸取、净化、浓缩、结晶，制得锡化工产品。本发明可利用难於开发利用的高价值高铁贫锡矿，操作简易，生产成本低。
566
0
本发明涉及一种锌冶炼渣复合团块的制备方法，属冶金化工技术领域。本方法的步骤为：①球磨：将铅银渣、铁矾渣和鼓风炉渣分别破碎球磨，得到粒度为过200目≥80%三种粉料；②配料：将上述铁矾渣粉料、铅银渣粉料和鼓风炉渣粉料按质量比1.5～3:0.8～2:1进行配料，配入物料总料质量0.5～8%的硅酸盐水泥，混合过程中补加水至混合料含水12～20%；③将所述的混合料采用液压成型机在成型压力为20～80Mpa条件下进行压团产出湿团块，在烘干窑内于30℃～180℃温度下烘干产出合格团块含水5～10%。本发明可使铁矾渣、铅银渣和鼓风炉渣快速成型，具有工艺简单，试剂消耗少，成本低，成型率高的特点。
645
0

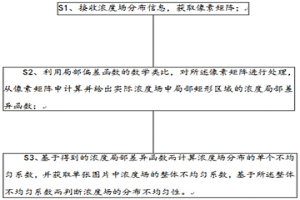

本申请公开了供一种多相混合浓度场分布均匀性评价方法、系统和终端，方法，包括如下步骤，S1、接收浓度场分布信息，获取像素矩阵；S2、利用局部偏差函数的数学类比，对所述像素矩阵进行处理，从像素矩阵中计算并给出实际浓度场中局部矩形区域的浓度局部差异函数；S3、基于得到的浓度局部差异函数而计算浓度场分布的单个不均匀系数，并获取单张图片中浓度场的整体不均匀系数，基于所述整体不均匀系数而判断浓度场的分布不均匀性。本发明提供的技术方法能够对湿法冶金过程多相混合浓度场分布均匀性进行评价，简便可靠，且也可以适用于温度场的均匀性评价。
632
0
本发明公开一种用于贫化电炉的磁性铁还原方法。包括：在使用还原剂进行还原之前，探测贫化电炉炉内磁性铁分布位置，使用磁性铁分析仪对所述位置的磁性铁含量进行分析，在分析得出磁性铁含量高于8.5％的位置确定使用还原剂进行还原，磁性铁含量低于或等于8.5％的位置确定无需还原。本发明在使用还原剂还原之前，通过采用上述方式可以减少不必要的还原，为降低生产成本、节约资源、减少不可再生资源的消耗、构建绿色冶金提供技术支持。
739
0

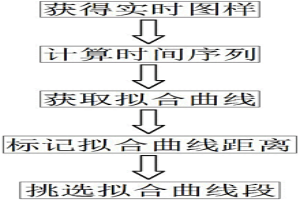

本发明公开一种多相混合流型协同调控方法，包括以下步骤：获得实时图样、计算时间序列、获取拟合曲线、标记拟合曲线距离和挑选拟合曲线段；本发明先通过对多相混合流体样本的实时图样进行采集，采用数字图像处理和统计学的方法计算混合图样中气液固各相的第0维贝蒂数，并分别获得气液固各相的第0维贝蒂数的时间序列，再运用logistic拟合得到各相第0维贝蒂数的时间序列的拟合曲线，最后挑选出挑选其中Ds,q,l值最小的一段拟合曲线并根据这一段拟合曲线对多相混合流体样本进行调控，Ds,q,l值越小，多相混合越好，流型越稳定，该方法相对于现有的流型调控方法更为直观，应用性更强，实用性较高，可以应用到化工和冶金等涉及多相混合的诸多领域，便于推广。
1009
0
本发明涉及一种锡锑合金真空蒸馏分离锑的方法，属于有色金属真空冶金技术领域。首先将锡锑合金熔化得到锡锑合金液体；采用恒流进料方法将锡锑合金液体连续均匀的送入连续式真空炉进行真空蒸馏，得到残留物粗锡及进入冷凝器内的锡锑合金金属蒸气，根据锡锑合金金属蒸气中锡蒸气的浓度，通过控制冷凝器温度及冷凝段数得到中间产物锡锑合金及粗锑，通过连续式真空蒸馏及分段冷凝工艺达到锡锑分离的目的。本发明将锡锑合金原料直接采用连续式真空炉进行分离，原料含锑范围得到极大的扩展，在得到含锡<1wt.%高品位粗锑的同时，得到含锡达98wt.%以上的粗锡，实现锡锑合金高效分离。
950
0

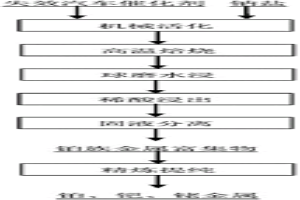

本发明公开了一种从失效汽车催化剂中回收铂族金属的方法，其步骤包括(1)机械活化：(2)高温焙烧；(3)球磨水浸；(4)稀酸浸出；(5)铂族金属精炼：将步骤(4)所得的铂族金属富集物通过现有的提炼工艺处理，获得铂族金属产品。本发明采用机械活化、钠化焙烧、水浸、酸浸联合的方法处理失效汽车催化剂，通过机械活化提高物料的反应活性，钠化焙烧使催化剂载体组分发生物相转变，水浸、酸浸后，铂族金属富集在不溶渣中，实现载体与铂族金属的分离。本发明所需的设备为常规冶金设备，工艺流程简单，易于工业化实施，铂族金属总回收率大于98％。
931
0
本发明涉及一种难浸金矿超声强化浸出的方法及超声强化浸金搅拌器，属于湿法冶金技术领域。首先将金矿破碎制备得到矿浆，然后将矿浆进行预处理和浸出过程，在这两个过程中采用超声强化处理。该超声强化浸金搅拌器包括槽体、进料口、出料口、搅拌结构、超声结构和通气结构。该方法在预处理和浸出过程中采用超声的方法对难浸金矿进行强化处理，特别在预处理过程采用超声的方法，缩短了反应的时间，强化浸出效果。该超声强化浸金搅拌器传动轴及搅拌叶轮偏离槽体中心，有效防止打旋现象，有利于固-液-气三相的均匀混合，提高了传质速率。
637
0
本发明涉及一种含钼镍黑色页岩中钼镍的分离方法，属于冶金化工技术领 域。本方法工艺为：先将含钼镍黑色页岩破碎磨细后，加入碱性物料调浆，在 压力釜中氧压碱浸出，过滤后得到含钼浸出液和含镍浸出渣，一段含钼浸出液 经沉钼处理即得钼酸铵；然后对一段浸出渣硫酸调浆，压力釜中二段氧压酸浸 出，过滤后得到含镍浸出液和二段浸出渣，二段含镍浸出液经净化除铁、蒸发 浓缩得到硫酸镍。本发明无焙烧工序，避免了SO2等烟气对环境的污染；通过 两段氧压浸出，有利于钼和镍生成钼酸钠和硫酸镍进入不同溶液而富集，可较 好分离和回收钼、镍，并得到合格尾渣，是一种强化转化的清洁生产技术，且 其主体工艺不受矿物组成的变化而制约。
683
0

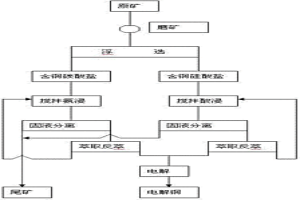

一种含钙镁脉石氧化铜矿的处理方法，针对结合率高、钙镁碳酸盐脉石矿物含量高的氧化铜矿，先通过浮选将矿石分类成含铜碳酸盐和含铜硅酸盐，再用硫酸浸出含铜硅酸盐中的铜，用氨浸出含铜碳酸盐中的铜，浸出液经过萃取反萃后混合，进行电解得电解铜，属于选矿冶金技术领域。该方法选冶结合，优势互补，高效回收利用目前无法处理的含钙镁碳酸盐脉石结合氧化铜矿，同时减少二氧化碳、硫酸钙镁等废弃物的排放，具有良好的经济效益和环境效益。
897
0

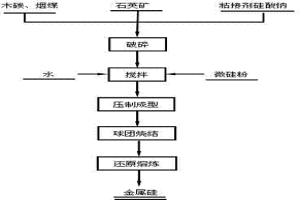

一种还原熔炼微硅粉的方法，把石英矿、木炭、烟煤以及粘接剂硅酸钠按照工艺的要求破碎到一定的粒度，把破碎后的物料与微硅粉进行混合，同时加入粘接剂硅酸钠，在混合过程中缓慢加入水，把混合料放入模具内进行压制成型，卸压得到形状大小合适的微硅粉球团，把微硅粉球团放入气氛炉内进行焙烧，将焙烧后的微硅粉球团放入熔炼炉内进行还原熔炼。本发明以硅工业粉尘为原料，通过还原熔炼直接返回到工业硅冶炼中，解决了硅冶金工业中粉尘的污染问题，同时增大了产量，具有很好的经济效益和社会效益。
1062
0

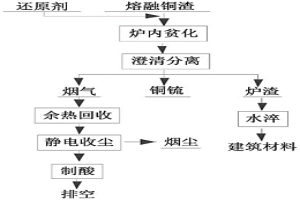

本发明涉及一种铜渣炉内还原贫化的方法，属于冶金技术领域。其步骤如下：当底吹炉熔炼区产生的熔渣厚度为25～55cm时，通过喷枪向沉降区的高温熔融铜渣喷吹还原剂；在高温熔融铜渣的余热下，由还原剂对沉降区的熔融铜渣进行炉内还原贫化处理；铜渣经还原贫化后，澄清分离获得下层冰铜和上层贫化炉渣，下层冰铜进入吹炼工序。本发明铜锍品位大于70％，贫化炉渣中铜含量小于0.35％；本发明铜渣炉内还原贫化的方法可以提高铜渣还原贫化的效率，取消了电炉贫化工序，缩短了熔炼流程，提高了冶炼效率。
989
0

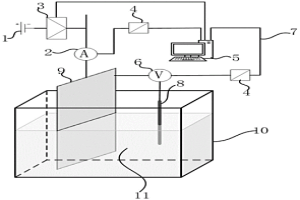

本发明涉及一种锌电积过程中对阴阳极实时在线测量的装置及其方法，属于湿法冶金和电化学测量技术领域。本发明可以实现对锌电积过程中的阳极或阴极的电化学状态实时在线监测，通过快速获取电极的阻抗特征，基于阻抗组元的关键参数建模，经比对后实现电极特征的实时获取，得到包括阳极表面析氧、阳极泥和阴极表面锌沉积、表面活性剂的吸附等的定性或定量观测结果。本发明对于锌电积过程的阳极和阴极的状态实时监测，可以实现电积过程中故障的自动预警，从而提高电积效率和阴极锌的质量。
709
0
本发明公开了一种超高纯铂粉的制备方法，其步骤为：(1)氯化铵沉淀铂；(2)控制电位还原：用去离子水将氯铂酸铵沉淀制成悬浊液，加入还原剂，控制溶液电位进行还原，获得氯亚铂酸铵溶液；(3)离子交换除杂：将氯亚铂酸铵溶液通过阳离子交换柱，进一步除去阳离子杂质，获得纯净的氯亚铂酸溶液；(4)氯亚铂酸深度还原：将氯亚铂酸溶液中加入水合肼进行深度还原，使铂还原为粉末形式；(5)酸煮除杂：将获得的铂粉用硝酸+氢氟酸混合溶液煮洗，再用去离子水充分洗涤，干燥后，获得高纯铂粉。本发明全过程采用常规湿法冶金工艺技术，不涉及高温煅烧过程，具有能耗低，成本低，工艺简单，纯度大于99.999％等优点。
582
0

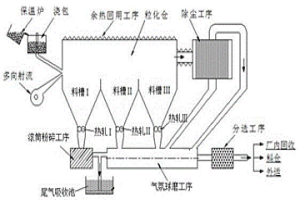

本发明公开一种高温熔渣多相射流复合粒化制粉方法，属于固废综合利用技术领域。本发明解决了高温熔渣冷结成块后处理难度大、粒化制粉效率低、稳定性差以及利用率低的问题，提供了一套较为完备的绿色、科学、高效的高温熔渣多相射流复合粒化制粉方法系统，包括多相射流喷制－热轧热碎－调质气氛磨制三种工艺且无缝衔接复合而成一体化；同时把高温熔渣的粒化制粉技术与渣的稳定化技术、渣的调质改性技术恰当地融合到工艺中；主要工艺参数指标资源化率100%，实际固废综合利用率达90%以上，三废实现绿色排放，本发明所述方法可推广应用于冶金、化工、能源、材料、环保等行业。
758
0

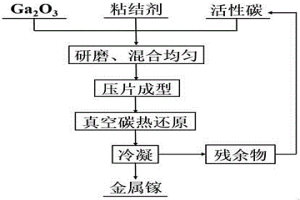

本发明公开了一种用氧化镓真空碳热还原制备金属镓的方法，属于稀散金属真空冶金技术领域；本发明方法是将氧化镓中加入活性碳和粘结剂，混合均匀得到混合物料，将混合物料压制成块状，在压力为1Pa~100Pa、温度800～1200℃的条件下还原得到气态金属镓，通过控制冷凝区温度，在冷凝盖上获得易收集且结晶完好的金属镓；本发明流程简单，操作简单，制备过程中无需加入任何其他添加剂以及燃料，且剩余的活性碳粉可重复使用，成本低，适于工业化生产和市场推广应用。

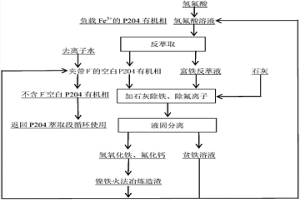

本发明涉及一种氢氟酸反萃P204有机相中负载的Fe3+及反萃液处理的方法，属于湿法冶金技术领域。采用氢氟酸溶液反萃负载Fe3+的P204有机相，富铁反萃液采用石灰浆中和沉淀除铁、除F‑，所得到的贫铁反萃液直接返回系统洗涤反萃除铁后P204有机相，或者经补充氢氟酸后继续返回反萃工序使用，沉淀渣的成分为氢氧化铁和氟化钙，作为镍铁火法冶炼过程中的造渣剂进行回收利用。本方法在降低反萃成本的同时，达到无废渣、废液排放的效果，绿色环保，零排放。
977
0

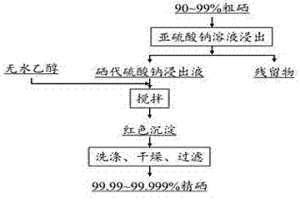

本发明公开一种用无水乙醇提纯粗硒的方法，属于湿法冶金工程技术领域。本发明所述方法使用亚硫酸钠溶液将粗硒（含硒90%~99%）浸出，浸出温度为50～150℃，浸出时间为0.5～3h，搅拌速度为100～350r/min。浸出后过滤得到硒代硫酸钠浸出液，将得到的硒代硫酸钠浸出液与过量的无水乙醇混合搅拌得到硒沉淀，最后硒沉淀经过洗涤、过滤、干燥后得到纯度为99.99%~99.999%的精硒。浸出渣中的碲、铅、铜、银、金等金属杂质得到进一步富集。本发明采用无水乙醇使硒从硒代硫酸钠溶液中析出，从而实现硒的高效提取与提纯，整个过程没有废气、废渣产生。
752
0
本发明涉及一种从锌氨溶液中免蒸发制备碱式碳酸锌的方法，属于化工冶金技术领域。本发明首先将含锌物料采用氨或氨与铵盐做浸出剂经浸出、净化后得到的锌氨溶液加入加压反应釜中，加入晶种，在搅拌条件下向加压反应釜内通入工业二氧化碳气体，维持釜内压力为0.3MPa~1.2MPa。通入冷却水控制反应温度为10℃~40℃，反应时间30min~180min，反应结束后减压放出反应产物，液固分离得到碱式碳酸锌产品和碳酸氢铵与碳酸铵的混合溶液。本发明在较低温度下采用免蒸氨的方法从锌氨溶液中制备碱式碳酸锌，没有蒸氨过程，具有反应条件温和，能耗低，成本低，操作环境好的特点。
938
0
本发明涉及一种从水淬渣中回收铜的方法，属于冶金领域。本发明所述方法为将水淬渣直接堆成浸堆，然后往浸堆喷洒浸出剂，得浸出液和残堆；或者将水淬渣湿式碎磨至细度小于‑200目的占60%～90%，加入浸出液，搅拌浸出固液分离后，得浸出液和浸渣；在所得浸出液中加入有机相进行2～10级萃取，洗涤后得载铜有机相，萃余液补氨后返回浸出作业；对载铜有机相洗涤，反萃，使铜得以分离富集成硫酸铜溶液，有机相返回萃取作业；本发明克服了酸浸出法中硅胶溶出所造成的过滤困难的问题，且本发明所述方法可以有效地回收浸液中的一价铜；相对于纯粹的氨浸回收工艺，本发明对铜的回收率得到大大提高。
958
0

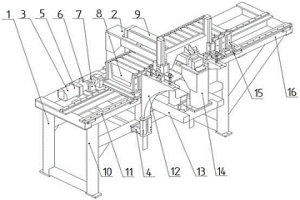

本发明涉及一种自动送耳片装置，属于冶金机械技术领域。本发明包括耳片滑车组件、送耳小车组件、丝杠驱动组件、上接料斗组件；耳片滑车组件安置在地面上，送耳小车组件安装在耳片滑车组件上，丝杠驱动组件安装在耳片滑车组件一侧，上接料斗组件安装在耳片滑车组件上，并且与送耳小车组件连接。本发明送耳方式效率高，能提高工人劳动效率；可提高送耳位置和时间的精确度，减小误差，提高产品合格率，节约人力物力；本装置结构简单、维修方便、操作简单工作效率高；能改善工人的工作环境，同时可有效地避免安全事故的发生，实现自动化生产。
768
0
本发明涉及一种从低浓度含铟的酸性溶液中富集回收铟的方法，属于湿法冶金技术领域。本发明在含低浓度铟的酸性溶液中加入预中和剂进行预中和反应，液固分离后得到预中和渣与溶液A，预中和渣送至湿法炼锌浸出系统回收锌；溶液A中加入中和剂，进行中和反应液固分离得到中和沉铟渣与溶液B，溶液B送至锌铁分离回收系统进行锌、铁分离，中和沉铟渣返回加入含低浓度铟的酸性溶液中；循环操作预中和和中和反应步骤，得到的中和沉铟渣即为富集铟渣。本发明方法预中和‑中和的两段中和方式，减少中和沉铟渣量，提高铟渣中的含铟量；本发明处理过程无杂质引入、无有害气体污染，具有有价金属回收率高、工艺流程简单、清洁高效、节能环保的特点。
1033
0
本发明涉及一种回收废旧电路板中有价金属的方法，属于冶金技术领域。首先将废旧电路板置于真空炉中热解，热解完成后获得热解渣；将热解渣加入石灰石熔剂和还原剂焦炭，熔炼获得阳极铜，阳极铜经铸锭后作为阳极；以阳极铜作为阳极、钛板为阴极进行电解精炼，即能在阴极获得阴极铜，在电解过程中产出富含贵金属的阳极泥；将阳极泥加水进行浆化，加水、调酸后在通入压缩空气或氧气浸出，将浸出矿浆进行固液分离后获得浸出液和贵金属富集的浸出渣，向浸出液中加入铜粉获得碲和硫酸铜。本发明在初次处理过程中采用真空热解的方法，对非金属、铅锡焊料以及热解渣进行了有效分离。
858
0
本发明公开一种银硫化钼滑动电接触材料的制备方法，属于滑动电接触材料技术领域。本发明所述方法通过对具有自润滑特性的纳(微)米粒度的MoS2粉体材料进行造粒，获得0.01mm～1.5mm左右的球型颗粒，并将该球型颗粒用环氧树脂粘结成不同形状的颗粒群，然后将这些不同形状的颗粒群粘结在模具的内表面；最后将熔化的银液浇注到成形模具中，以制备表面均匀分布着六边形或五变形或圆形等不同形状的具有自润滑特性的MoS2颗粒群的银基滑动电接触材料。该方法的优点是生产周期短、工艺简单，且无原料浪费、不需混粉、不需挤压和拉拔成型等工艺；而且由于采用浇注工艺，相对于目前所采用的粉末冶金技术制备的银硫化钼滑动电接触材料具有导电率、耐电磨损性好等优点。
中冶有色为您提供最新的云南昆明有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月07日 ~ 09日
2024年08月08日 ~ 10日
2024年08月14日 ~ 16日
2024年08月19日 ~ 21日
2024年08月30日 ~ 09月01日
