云南昆明有色金属电冶金技术理论与应用

复合萃取剂及该复合萃取剂萃取分离回收铟的方法 892

 0

本发明涉及一种复合萃取剂及该复合萃取剂萃取分离回收铟的方法，属于湿法冶金技术领域。该复合萃取剂，包括以下体积百分比组分：5%~30%P204，5%~20%TBP，5%~20%TRPO和40%~70%磺化煤油。首先将萃铟原液加入复合萃取剂萃取，萃取完成后分离后得到载铟有机相；将得到的载铟有机相按照相比为5:1~15:1加入以硫酸和盐酸组成的混酸进行反萃10~15min，分相后得到反萃液；向得到的反萃液按照液固比8~15ml/g加入金属置换，最终获得海绵铟。本发明利用复合萃取剂中不同性质官能团均参与萃取反应，从而提高萃取剂的选择性萃取能力和降低铟的反萃性能。

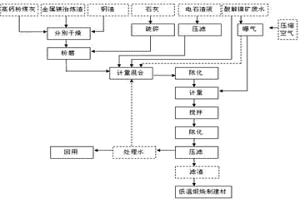

酸解红土镍矿废水处理及渣的利用方法 700

 0

本发明公开了一种酸解红土镍矿含镁废水处理及渣的利用方法，属湿法冶金和环保技术领域；其主要过程是先对酸解镍矿废水进行曝气处理，然后加入由高钙粉煤灰、金属镁冶炼渣、钢渣、电石渣、石灰为主要成份的废水处理剂，经搅拌、陈化、过滤后得到处理水和渣两个组分，水回用于生产流程，渣经干燥或低温煅烧、粉磨后成为菱镁水泥的原料。本发明原料费用低，水处理效果好，实现了酸解红土镍矿含镁废水的资源化利用。

用铝土矿提纯氧化铝的方法 824

 0

一种用铝土矿提纯氧化铝的方法, 是采用以下工 艺步骤, ①将铝土矿石磨碎过100目筛; ②将过筛后的矿粉, 装入 反应槽, 加入盐酸溶液并搅拌, 反应时间1—2小时, 除去矿粉中 含有的铁质; ③过滤; ④将过滤后固态的含硅铝矿粉, 装入反应槽, 加入氢氟酸, 反应时间1—2小时, 除去矿粉中含有的二氧化硅 ⑤过滤, 脱水, 烘干; ⑦在1000—1200℃的温度下锻烧, 改变其晶 形, 可制得冶金级的氧化铝产品。

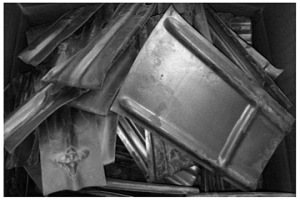

镀锌钢板回收锌的方法 967

 0

本发明涉及一种镀锌钢板回收锌的方法，属于冶金技术领域。镀锌钢板回收锌的方法包括：将镀锌钢板用V1升浓度1～10mol/L的碱溶液在10～100℃浸泡并搅拌，当溶液中锌浓度达到10～20g/L，补充V2升浓度1～10mol/L的碱溶液继续浸泡并搅拌得到碱浸液，所述V1：V2＝1～5：0.5～3，所述浸泡的总时间为10～240min。本发明的方法简单、低成本、无污染、高效，脱锌后的钢板基材可以直接返炉铸造，不伤炉体。溶解在碱液里的废锌可综合回收，生产出片状金属锌粉。

采用液体还原剂进行铜渣贫化的装置 1053

 0

本实用新型涉及一种采用液体还原剂进行铜渣贫化的装置，属于冶金设备技术领域。该装置包括液体还原剂储存箱、蠕动泵、液阀、输液管、三通接头Ⅰ、烟气分析仪、载气管Ⅰ、气阀Ⅰ、集气管、控温仪、电炉、刚玉管、液压装置、刚玉支架、耐高温炉底、刚玉坩埚、耐火塞、喷枪、水冷法兰Ⅰ、水冷法兰Ⅱ、气瓶、气阀Ⅱ、气阀Ⅲ、气阀Ⅳ、流量计Ⅰ、流量计Ⅱ、载气管Ⅱ、载气管Ⅲ、载气管Ⅳ、真空泵、三通接头Ⅱ和三通接头Ⅲ。该设备可用于多种液体还原剂的效果评价及铜渣贫化反应机理分析，对铜渣贫化工艺的优化具有重要意义。

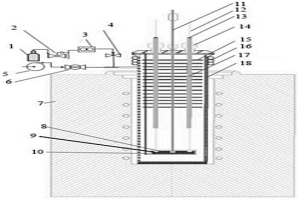

基于电动势法测定合金组元活度的装置 741

 0

本实用新型涉及一种基于电动势法测定合金组元活度的装置，属于冶金工程实验设备技术领域。该基于电动势法测定合金组元活度的装置，包括氩气瓶、减压阀、流量计、针阀、真空泵、球阀、电阻炉、固体电解质、电极、氧化铝坩埚、热电偶、钨丝导线、铜冷却线圈、氧化铝保护套和反应器主体。本实用新型通过通氩气系统和真空系统，保证反应器主体中没有空气和水分，避免了合金电极和工作电极的氧化，导致所测电动势偏差大，从而影响最终活度不准确。

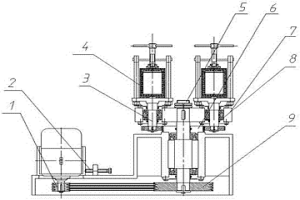

行星球磨机 733

 0

本实用新型涉及一种行星球磨机，属于冶金技术领域。本实用新型包括小皮带轮、调整螺栓、托盘轴、球磨筒、主转轴、行星轮、转盘、密封圈、大皮带轮；与调速电机固定连接的小皮带轮通过皮带与大皮带轮连接，调整螺栓与小皮带轮固定连接的调速电机连接，转盘通过托盘轴固定在大皮带轮上且同轴运转，转盘与托盘轴通过密封圈密封，球磨筒安装在转盘上，主转轴的下部与行星轮固定连接。本实用新型使用齿轮组传动，该机传动稳定，噪音较小，对提高磨机性能具有很强的理论和工程意义。

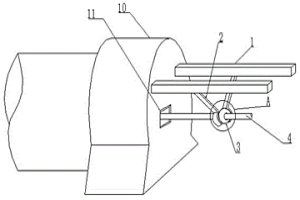

喷枪万向调节装置 967

 0

本实用新型涉及一种喷枪万向调节装置，属于有色冶金工业设备领域，本实用新型主要包括两个水平支架、两个倾斜支架、旋转球、喷枪；所述水平支架水平固定；所述倾斜支架包括上部竖直段、中间倾斜段和固定弧，所述两个倾斜支架分别与两个水平支架可滑动连接；所述两个固定弧弧面相对分别固定在两个倾斜支架的底端；所述旋转球可旋转地固定在两个固定弧之间，旋转球的球心处开设有喷枪通孔；所述喷枪穿过喷枪通孔插入回转窑窑体或熔炼炉内；本实用新型可实现喷枪的前后、左右、上下等方位移动，实现对回转窑内不同区域进行温度调节的目的。

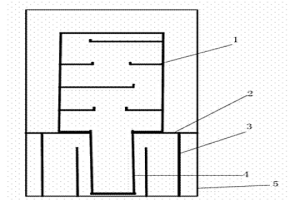

适用于间歇式真空炉的冷凝装置 602

 0

本实用新型涉及一种适用于间歇式真空炉的冷凝装置，属于真空冶金炉设备技术领域。该装置包括冷凝塔、隔板、隔热罩、坩埚和炉体，所述炉体内部底部设有坩埚、上部设有冷凝塔，坩埚外部设有隔热罩，坩埚和隔热罩之间设有加热装置，坩埚顶部通过隔板支撑设有冷凝塔，冷凝塔由若干使蒸气呈“S型”流动的冷凝盘组和顶部密封的冷凝塔盖组成，冷凝盘为中间凹陷的圆柱盘，凹陷的高度为30~100mm，冷凝盘顶部设有凹槽与相邻冷凝盘底部配合，冷凝盘设有蒸气通道，蒸气通道位于冷凝盘的中间、左侧或右侧的位置，蒸气通道的高度5mm，蒸气通道的直径为冷凝盘1的1/3。本装置不同物质将在装置冷凝器上不同部位进行冷凝。

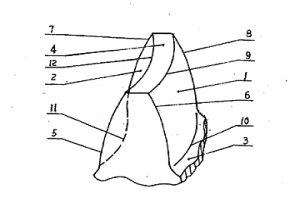

渐开线—圆弧齿轮 1098

 0

本实用新型涉及一种渐开线一圆弧齿轮,其是指相互啮合的一对齿轮的齿,其齿廓接触线为圆弧的渐开线齿轮,该轮齿的齿廓是由两条渐开线沿各自的两条圆弧平行移动后形成的曲面。这种轮齿在啮合过程中,在受载时,轴产生弯曲变形,两轮齿可沿圆弧线相对滑动,有效地改善载荷分布不均匀的现象,因此具有高可靠性,长寿命以及振动及噪音小等优点,特别适合于高速,重载,如航空发动机、核电站。重型矿山和冶金机械等的齿轮传动。

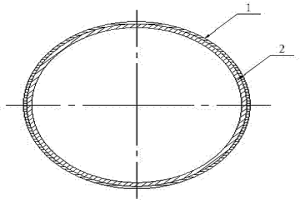

高强度耐酸换热元件 958

 0

本实用新型涉及一种高强度耐酸换热元件，属于冶金技术领域。本实用新型包括涂层和元件管，涂层包覆于元件管外壁。涂层厚度为0.1-0.5mm，元件管壁厚为1-2mm。本实用新型不仅强度高，而且长期耐酸腐蚀，同时成本低廉，结构简单，易于加工，能广泛应用于中低温酸性气体或液体余热回收领域。

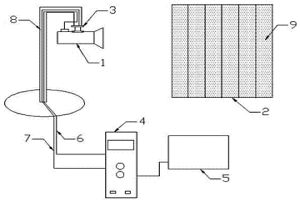

电解槽温度检测装置 1011

 0

本实用新型涉及一种电解槽温度检测装置，属于冶金技术领域。本实用新型包括红外热成像仪、主机、显示器、红外热成像仪信号屏蔽电缆、控制信号屏蔽电缆和支架。支架上端与红外热成像仪连接，支架底端通过红外热成像仪信号屏蔽电缆和控制信号屏蔽电缆与主机连接，主机与显示器相连。本实用新型安装简单，易于操作。单人即可完成监控工作，工作效率高，节省了时间和人力。

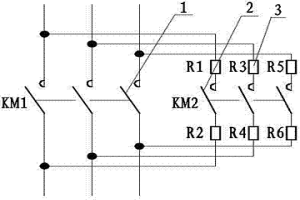

切换电容真空复合开关 1019

 0

一种切换电容真空复合开关涉及一种电容器投切开关,特别涉及冶金、化工行业及恶劣条件下工作的矿热炉低压电容动态补偿投切开关。本实用新型由真空开关、合闸开关、限流电阻组成,其特征在于,合闸开关与限流电阻串联,然后再与真空开关并联。本实用新型使用灵活;且可靠性高、寿命长、维护少、使用成本低,主触点真空密封,适用于恶劣环境。

硫代硫酸盐体系中载金炭上金的回收方法 778

 0

本发明公开一种硫代硫酸盐体系中载金炭上金的回收方法，属于湿法冶金、贵金属回收领域。该方法首先用去离子水洗涤载金炭除去灰分，过滤，对载金炭加热活化；然后将加热后的载金炭置于硫代硫酸盐溶液中进行解吸；本发明所述方法具有成本低、解吸试剂安全无毒等优点；可以有效解吸载金炭上的金，且不破坏活性炭，通过再次改性活性炭可以达到活性炭循环利用的目的。

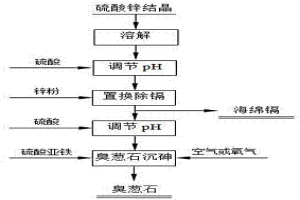

硫酸锌结晶中砷、镉的去除方法 879

 0

本发明涉及一种硫酸锌结晶中砷、镉的去除方法，属于有色冶金工业技术领域。首先将硫酸锌结晶溶解于水中，调节pH，向溶液中加入锌粉置换镉，形成海绵镉；然后向除镉后的硫酸锌溶液中加入亚铁盐，并通入预热后的空气或氧气缓慢氧化二价铁，生成砷酸铁晶体。本方法旨在解决有色金属工业中间产物中有价金属的回收及砷的无害化处理，本发明中砷以臭葱石形式达到固化和稳定化处理、镉以海绵镉的形式回收。

由酸溶性钛渣制备金红石的方法 1008

 0

本发明涉及一种人造金红石的制备方法，该方法包括酸溶性钛渣粉碎、改性处理、添加添加剂与酸性除杂等步骤。采用本发明方法所得到人造金红石完全符合氯化法生产钛白的要求，原料具有广泛的适应性。由于选用微波加热作为加热方式，本发明所需要的设备投资比现有技术少17％、能耗低25％、人造金红石纯度在91％以上，副产物较少，环境污染小，符合节能减排与清洁冶金的要求。

钛基涂层阳极及其制备方法 911

 0

本发明涉及一种钛基涂层阳极及其制备方法，属于湿法冶金阳极制备技术领域。钛基涂层阳极是在阳极钛棒表面附着有厚度为1～7?m的涂层，涂层中锡元素和锑元素的摩尔比为9：0.5～2，包含1wt%～7wt%的聚苯胺热解碳氮材料。制备过程为钛基材涂层前的表面清洁处理；涂层原液的配制；涂层的刷涂及灼烧过程。这样制备的阳极材料在电积时有较高的析氯活性，槽电压相对碳素材料而言也较低，而且由于涂层的物理阻挡作用，阻碍了电极基体材料被氯离子腐蚀的程度，使得该种阳极材料的抗腐蚀性能也较高，使用寿命也较长，是采用湿法电积提取金属用阳极材料的较好选择。

用于铜火法精炼的深度脱氧工艺 849

 0

本发明涉及一种用于铜火法精炼的深度脱氧工艺。反应器内铜火法精炼在氧化脱杂达到预定指标后，反应器内事实上存在着两种形态的氧：含饱和Cu2O的液体铜中的氧[O]和饱和Cu的液态氧化亚铜中的氧（O），此时，以压缩空气或氮气为载体，向反应器中喷入还原剂NFA，单耗2-11kg还原剂NFA/t铜，还原10-90Min，还原剂NFA与炉内熔体中的氧发生反应生成气体产物逸出炉子或生成渣相漂浮在Cu液表面排出炉子，即可实现深度脱氧。应用范围包括有色冶金领域的铜火精炼后期的还原过程或铜材生产的前期准备中的熔化脱杂过程。使用本工艺可以实现铜的残氧量小于30~1500ppm。

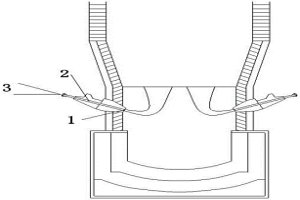

熔池熔炼侧吹射流泉涌式强化搅拌方法 591

 0

本发明涉及一种熔池熔炼侧吹射流泉涌式强化搅拌方法，属于冶金技术领域。首先将喷嘴向炉膛底部倾斜呈5～40°（即倾斜角度为5～40°），通过缩小喷嘴1直径为1.0～3.0cm，喷嘴连接接通的风道中风压为0.2～0.4MPa，使富氧空气以射流的方式从侧面鼓入熔池内，从而产生像泉涌一样的熔池搅拌。本方法能够实现侧吹炉炉体大型化，增大有效熔炼面积，进而提高侧吹炉的熔炼强度，产生规模效应，降低侧吹炉的单位生产成本。

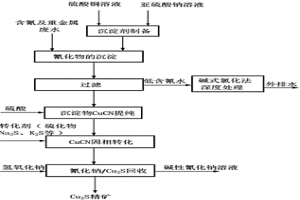

黄金冶炼含氰及重金属废水的无害化处理方法 686

 0

本发明涉及一种黄金冶炼含氰及重金属废水的无害化处理方法，所属湿法冶金领域，包括以下步骤：（1）黄金冶炼废水中测定氰、铜、锌、铁等元素含量；（2）沉淀剂溶液的制备；（3）将含氰及重金属的黄金冶炼废水与亚铜溶液进行反应，产生沉淀，然后浓缩、过滤；（4）含CuCN固相的提纯；（5）含CuCN固相转化及氰化钠回收利用；（6）待CuCN完全转为Cu₂S沉淀物后，添加碱溶液，控制pH=11~12，再进行过滤、洗涤，获得Cu₂S固相和碱性氰化钠溶液，Cu₂S作为铜精矿产品，碱性氰化钠溶液回收利用。本发明工艺流程简单，能耗较低，无废渣产生，资源循环利用，操作容易控制，无二次污染，安全可控、适应性强的黄金冶炼含氰及重金属废水的无害化处理方法。

用于硫代硫酸盐提金的复合材料的制备方法 876

 0

本发明公开一种用于硫代硫酸盐提金的复合材料的制备方法，属于湿法冶金、贵金属回收领域。本发明所述方法以氧化铝为原材料，通过反应制备出了一种高硬度复合氧化铝材料，该材料可作为吸附剂用于硫代硫酸盐提金方法中，对浸金贫液中的金，具有良好的吸附作用，可有效的富集溶液中的金；该材料的制备过程易于操作，所得材料的性能稳定，使用时工艺流程简单，在硫代硫酸盐提金方法中对金的回收效益明显，是一种绿色环保的吸附材料，在提金工艺中具有广阔的应用前景。

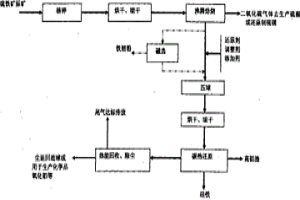

中低品位硫铁矿综合利用副产高铝渣和硅铁的方法 664

 0

本发明是一种中低品位硫铁矿综合利用副产高铝渣和硅铁的方法。将硫铁矿全层开采出来,直接进行粉碎,加入沸腾炉进行沸腾焙烧,得到二氧化硫气体和烧渣;含二氧化硫的气体用于生产硫酸或生产硫磺;烧渣磁选铁精粉后进行成份调整或直接进行成份调整,以加入金属或非金属矿物进行调整,再根据调整成份后的烧渣中硅铁氧化物碳热还原成单质金属所需碳单质质量,加入该质量1.1～3倍的还原剂,经还原后产生冶金脱氧剂硅铁,还原渣放出经冷却后即为高铝渣,用于生产化学品氧化铝及提取金属镓或作为铝厂生产原料。本发明的方法硫利用率可提高40%～50%,而且没有硫精砂生产的废渣和废水,解决了现有利用技术的环境污染难题;并且与中低品位硫铁矿共生的所有成份得到了充分利用。

新型高强耐磨耐蚀铝合金 925

 0

本发明公开了新型高强耐磨耐蚀铝合金材料及其制备方法,属于金属材料领域。其合金成份(重量%)为Si1.0-50.0、Fe0.5-10.0、Cu0.1-5.0、Mg0.01-5.0、La0.01-3.0,Ce0.01-3.0,余量为Al。其制备方法为:先将Al、Si、Fe、Cu、Mg、La、Ce单质金属按合金化学成份设计要求配制好,在喷射成形设备上真空喷射沉积为AlSiFeCuMgLaCe合金圆形锭坯。将所得到的合金锭坯,进行挤压、锻造、车制等成形机械加工,零件具体形状有:活塞、连杆、缸套、气门、齿轮、叶轮等,可广泛应用于汽车、机械、冶金、电气等行业。明显提高了铝合金的综合性能。

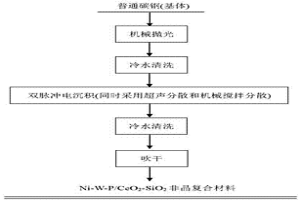

纳米颗粒增强金属基非晶复合材料及其制备方法 682

 0

本发明提出一种纳米颗粒增强金属基非晶复合材料及其制备方法，采用双脉冲电沉积1.5～6h，利用超声、机械搅拌及两种表面活性剂的共同分散作用，从电解液中在普通碳钢表面制备厚度为54～251μm的Ni-W-P/CeO2-SiO2非晶复合材料。本发明的电解液稳定性好，均镀能力强，电流效率高，沉积速率快。非晶复合材料中的CeO2和SiO2纳米颗粒增强相弥散分布，基质金属颗粒大小为1～2μm，组织结构致密，与基体结合牢固，沉积层厚且镀态显微硬度高，可以作为冶金、化工、烟草及机械等设备零部件的表面功能性镀层使用。

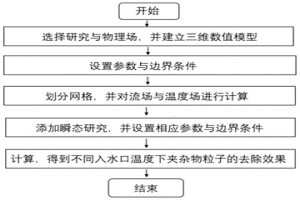

感应加热下中间包内夹杂物粒子去除效果预报方法 602

 0

本发明涉及一种感应加热下中间包内夹杂物粒子去除效果预报方法，涉及一种电磁冶金及钢液净化的方法。本方法可以直观高效地预报中间包内夹杂物粒子的去除效果。本发明基于COMSOL软件提出一种感应加热下中间包内夹杂物粒子去除效果预报方法，计算得到中间包内流场与温度场的分布，再进一步对夹杂物粒子的去除进行模拟计算，得出不同入水口温度下的夹杂物粒子去除效果。本发明的方法与实际现场实验方法相比，具有科学可靠，操作简便，节约成本等优点，能够对实际的工厂生产提供理论支持。

从硫代硫酸盐溶液中回收Au(I)的方法 736

 0

本发明公开了一种从硫代硫酸盐溶液中回收Au(I)的方法，属于湿法冶金、贵金属回收领域。本发明所述方法以天然埃洛石纳米管为材料，在一定条件下将改性剂上的目标基团键合于埃洛石纳米管表面，使埃洛石纳米管表面性质发生改变，得到改性埃洛石纳米管。将制备的改性埃洛石纳米管置于硫代硫酸盐溶液中回收Au(I)；本发明所述回收方法具有操作简单、达到饱和吸附量时间短、操作简单、载金量高、经济成本低等优点。

防止镀锌钢板回收钢板生锈的方法 769

 0

本发明涉及一种防止镀锌钢板回收钢板生锈的方法，属于冶金技术领域。本发明的防止镀锌钢板回收钢板生锈的方法包括：a.将镀锌钢板回收得到的钢板在碱浓度0.45～5wt％的条件浸泡5～60分钟，浸泡温度为15～30℃，优选浸泡10～30分钟；b.将a步骤得到的钢板在50～100℃烘干。本发明的方法能够做到在空气湿度3～80％放90天也不生锈。本发明的方法工艺简单，成本低，钢板后续可直接回炉铸造，回收利用简单。

基于多尺度小波变换的大功率微波加热系统微波源的故障检测方法 687

 0

本发明公开了一种基于多尺度小波变换的大功率微波加热系统微波源的故障检测方法，属于故障检测及微波冶金技术领域。首先获取多尺度下微波源输入信号U(t)和输出信号I(t)的连续小波变换Wf_sU(t)和Wf_sI(t)，然后应用Wf_sI(t)的极值与输入信号U(t)造成的Wf_sI(t)的极值，最后计算极值产生的残差信号r(t)，根据残差r(t)在多尺度下的变化情况完成微波源的检测。本发明能够检测出微波源可能发生的阴极损坏、阳极损坏和能量输出器及天线的损坏3种类型的故障，既可以在线实时检测，又能够提高大功率微波加热系统微波源队列的经济性和可靠性。

低品位多金属复杂黄铜矿中铜锌提取及铅铁分离方法 673

 0

本发明公开一种低品位多金属复杂黄铜矿中铜锌提取及铅铁分离方法，涉及冶金工程技术领域。本发明的低品位多金属复杂黄铜矿中铜锌提取及铅铁分离方法，通过在氧气气氛下水热体系中转化低品位多金属复杂黄铜矿中硫化物中硫为硫酸，低品位多金属复杂黄铜矿中硫化物中的铜、锌转变为硫酸锌、硫酸铜进入溶液，硫化物中的铅和铁转变为硫酸铅和赤铁矿进而入浸出渣，实现无酸条件下高效浸出铜和锌、分离铅和铁的目的。本发明的技术方案简单，试剂消耗少，能耗低，不产生温室气体，生产成本低，契合清洁高效、低碳环保的时代发展主题。

用于转炉炼钢的化渣剂及其使用方法 576

 0

本发明属于冶金工程技术领域，具体涉及一种用于转炉炼钢的化渣剂及其使用方法。该化渣剂按重量百分比计包括75‑85％的铝灰和15‑25％的矿石；其中，所述的铝灰按重量百分比计包括80‑90％的Al2O3、5‑13％的SiO2、和5‑10％的MgO；所述的矿石为铁矿石(TFe＞53％)或石灰石(CaO＞48％)。在转炉炼钢中使用本发明的化渣剂，能够很好的改善转炉中结渣的问题，从而提高转炉的生产效率，提高转炉的使用寿命，试验表明，采用本发明中的技术方案进行生产，转炉的使用寿命可以提高10％‑20％。
