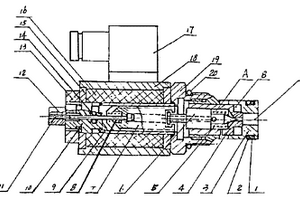

二位二通电磁截止阀 1011

 0

本实用新型涉及一种具有手动卸荷装置的二位二通电磁截止阀,它的主要特征是在电磁线圈贯通孔中间部位具有隔磁导管,隔磁导管里的电磁衔铁与先导针阀和手动卸荷拉杆活动卡接,先导针阀与电磁阀阀芯回位弹簧套接在电磁阀芯内孔中,电磁阀插装螺栓与电磁阀座内螺纹连接,该阀主要应用在汽车、工程机械、医疗设备、农机、机床、冶金、化工等领域,是一种应用面极广的新式液压阀。

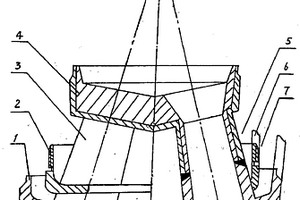

复合式组装氧枪喷头 705

 0

本实用新型涉及一种冶金行业转炉炼钢设备,氧枪上的一种配套喷头——复合式组装氧枪喷头,是由喷头吹氧端、吹氧锥管、氧气分流体、导水板等组成,其特征是氧气分流体采用复合材料制成,其外层为钢壳内层为铜芯成型为一体;氧气分流体与吹氧锥管通过焊接连接在一起,其焊接部位可以在吹氧锥管的任意部位进行。具有结构合理、制造简单的特点,采用复合材料可节约有色金属,降低产品成本、产品合格率高,使用寿命长。

烧结混匀矿自动取样装置 946

 0

本实用新型涉及一种冶金企业烧结混匀矿自动取样装置，包括取样头、试样流管、贮样器，其特征在于，在取样头内设有单片机，在皮带运输机上设有电子皮带秤，电子皮带秤与主控室相通讯，主控室与位于取样头内的单片机相通讯。与现有技术相比，本实用新型的有益效果是：该装置能够实现混合料皮带运输机上的物料达到一定重量时，实现自动取样。取样频次增加、取样代表性增强、消除人为取样误差、烧结矿化学稳定性提高、员工劳动强度减轻。

链箅机干燥段烟囱防结冰装置 837

 0

本实用新型属于冶金设备技术领域，尤其是涉及一种链箅机干燥段烟囱防结冰装置，包括链箅机干燥段烟囱，链箅机预热段上罩，其特征在于在链箅机干燥段烟囱和链箅机预热段上罩之间设有热风连接管道，在链箅机干燥段烟囱内设有温度传感器，此温度传感器与工控机相连接，此工控机还与设在热风连接管道上的回热风机相连接。本实用新型结构简单，通过监测温度、低温时通热风的方式，快速有效地防止了链箅机干燥段烟囱结冰，从而降低了由此引起的链箅机干燥段烟囱载荷增加，结构失稳的危险性及阻碍废气和粉尘排放等问题。另外，本实用新型利用链箅机本身的预热段对干燥段烟囱进行热风式处理，有效利用了自身热源，并不增加新的能源，降低了生产成本。

用于转炉炉底透气护砖的砌筑结构 670

 0

一种用于转炉炉底透气护砖的砌筑结构，涉及冶金窑炉技术领域；它包括上护砖、下座砖，所述的上护砖与下座砖采用榫卯嵌入式连接。其中上护砖端部制有圆柱形凸起，下座砖制有与上护砖相匹配的凹槽。本实用新型采用上述结构，上护砖及下座砖制作成嵌入式接触，二者之间无位移，从而保证了透气枪的完好性，基本达到全程复吹。

对夹型无堵塞弹性座封阀 1100

 0

本实用新型涉及一种对夹型无堵塞弹性座封阀,其特征在于:在阀座的底部的凹槽内设有弹性滑块及弹簧,弹性滑块通过弹簧的作用可在阀座底部的“U”形阀腔内上下自动升降;在阀座中部的两侧设置限位挡;采用设置辅助紧固件,使管道连接法兰以对夹的形式与阀座连接;弹性滑块是采用优质合成橡胶包裹弹性钢芯制成的。辅助紧固件是用铸铁或铸钢、碳钢制成的。阀座是采用超高分子聚乙烯或铸铁、铸钢、碳钢制成。本实用新型适用于冶金行业电力、工业污水、自来水等系统,特别是含杂质流体,其使用寿命长,并且安装、拆卸及维修方便。可与标准法兰配套,适用于所有闸板阀的改进,使闸板阀的尺寸和重量成倍地减少,从而明显降低了生产成本、节约了资源。

湍流控制器 1041

 0

一种湍流控制器,用于冶金行业炼钢连铸连铸中间包内的专用设备。其外形结构为立方体,内部为空腔结构,其内侧壁面上开有凹槽,空腔的底面为波浪面,波浪面的两侧面与所开的槽面平齐。本实用新型的优点是改善了炼钢厚板坯连铸中间包和大方坯连铸中间包内钢液的流动特性,钢液流动平稳,减少了开浇时钢液的飞溅,减少了卷渣现象,提高了中间包去除非金属夹杂物的能力。

双金属复合等径三通接头 919

 0

本实用新型公开一种双金属复合等径三通接头,有管体(1),管体(1)三个方向上有等径管接口(2),所述管体(1)由防腐内层(3)与碳钢外层(4)冶金复合而成,既有耐腐蚀合金钢或不锈钢的优良耐腐蚀性能,又有碳钢的高强度特性,同时成本低廉。特别是用于与管路焊接的坡口设计,既可保证与管路牢固结合、不会产生渗漏,又可确保原有的优良耐腐蚀性能不因焊接而改变。

裂式立柱 801

 0

一种裂式立柱,其特征在于:所述的裂式立柱包括上部立柱,滑车立柱,下部立柱,滚动导向机构;其中:滑车立柱安装在上部立柱和下部立柱之间,滚动导向机构安装在滑车立柱上,滚动导向机构能上下运动。本实用新型的优点:裂式立柱是冶金电炉所属技术领域内的一种新型的专用的结构部件,它将立柱中心部件撕裂开穿插入,往复式同相逆并联的两根导电横臂,这样的结构在重型电渣炉,尤其是30kA级以上的电渣炉中,实现了结构简单,短网阻抗低。

自动排杂物环式破碎机 1055

 0

一种能够自动排除杂物的破碎机,它是冶金、化工、电力和建材等工业部门所用的破碎机械设备。在各种物料的破碎作业中,由于物料里含有很多不易破碎的杂物,如:铁块、木块、塑料制品和胶带等等,这些杂物混入其中,它不仅影响破碎机工作效率,能耗,而且还造成破碎机的机体损伤,以及产生堵塞现象等事故。本实用新型其特征在于取消了环式破碎机内的“杂物室”,增设一套自动排杂物装置,从而不需人工清理,既净化了物料又确保了系统设备的安全运行。该机是由破碎机的机体、机盖、环锤转子、破碎板架、调节器和自动排杂物辊子等部件所构成,其动力分别由两个电机来驱动。

防爆广播电话机 676

 0

一种防爆广播电话机,由麦克、通话电路、听筒、安全栅,通道电路、触发电路、放大电路、前置电路、功放电路、扬声器组成,其中外线输入端分别与通道电路、放大电路和触发电路连接,其特殊之处是:触发电路分别与通话电路和功放电路连接。在待机时,话机部分和扩音系统均无电状态,电路不耗电,省电、安全、无噪声;只有在摘机呼叫时话机供电,或在接受到指令信号时功放电源接通,扩音系统工作,大功率输出,声音宏亮、音质好,输出功率在50W以上。可以广泛应用于石油、化工、电厂、冶金、矿山等行业,符合高噪声、高危险行业生产通信的需要,具有广阔的发展前景。

高效节能塔式磨浸机 658

 0

一种高效节能塔式磨浸机,由主电机通过二级减速机带动的螺旋体构成,罩于螺旋体外的筒体上设置有导料槽,返浆口,溢流口,放球口等,筒体内设置磁性衬板,其特征在于:增设一辅助电机带动的一级减速机,通过离合器与二级减速机相接,且辅助电机、一级减速机、主电机、二级减速机之间均是立式配置;正对螺旋体下方,设置一通气装置,螺旋体与通气装置之间有距离为3～10毫米的缝隙。本实用新型功耗小,运行稳定,操作维修方便,可实现边磨边浸。可在黄金选冶、化工、冶金、陶瓷、新材料等领域广泛应用。

电子防震耳机 998

 0

本实用新型是用于纺织、冶金、矿山等行业中噪音较大的工作环境下的操作人员配带的一种电子防震耳机。该机结构由弹簧钢带(1)两端的表蒙皮(2)包着的隔音垫(3)上嵌有的耳塞(4)通过耳机架(5)连接固定的电盒(6)组成,电路由语音滤波和助听电路两部分构成。该机特点是结构简单,造价低,带上它不但能有效的防止噪音对人体的侵害,又不妨碍正常的操作,而且非常舒适,该机是噪音较大工作环境下的工作人员对耳朵的理想保健用品。

高耐磨复合型滚筛辊 668

 0

本实用新型涉及用于烧结球团矿造球盘下端的成球输送设备高耐磨复合型滚筛辊。其特征是该滚筛辊以碳素钢为基体,在基体的表面覆盖有高硬度耐腐蚀的复合涂层。所述的复合涂层为两层或两层以上,从过渡层和工作层呈硬度逐渐增加的梯度变化形式;过渡层和工作层是用镍铬硼硅合金粉末通过冶金结合的方式与碳素钢基体表面相结合。在碳素钢基体与复合涂层之间还设有基础层,该基础层由铝包镍或镍包铝复合粉末制成。与现有技术相比,高耐磨复合型滚筛辊可在保证滚筛辊工作面的耐腐蚀的情况下提高工作面硬度一倍以上,大大延长了滚筛辊的使用寿命;由于采用了普通碳素钢,大大降低了滚筛辊的造价,节省了大量的不锈钢资源。

球磨铸铁管切管机自动控制系统 955

 0

本实用新型涉及冶金设备技术领域，提供一种球磨铸铁管切管机自动控制系统，包括：PLC控制器、位于管件下方的切削车平移机构和切削车升降机构、位于管件上方的废料勾平移机构和废料勾升降机构，以及压辊机构和至少两个托辊机构。通过PLC控制器控制切削车平移和升降机构对管件进行切削，同时，通过废料勾平移、升降机构清理切削的废料，实现了自动化清理管屑废料。PLC控制器能够根据返回的系统运行数据进行自动判断，控制切削机升降电机由切换高低速度。可极大减少升降电机慢速上升时间，提高设备生产率，单台设备可加工多个规格球磨铸铁管，降低企业成本。

无耐火材料炉衬的回转窑 1046

 0

本实用新型属于冶金设备领域，尤其涉及一种无耐火材料炉衬的回转窑。本实用新型中的螺旋片和扬料板进行焊接连接，增加了回转窑的整体强度外，也提高物料运行的灵活性。本实用新型的回转窑炉衬无耐火材料，其最高使用温度为1100℃，使用温度在900℃以下时，保温层可为普通的硅酸铝棉；使用温度为900‑1100℃时，保温层采用含锆氧化铝棉进行保温，保温层厚度为50‑200mm；大大减轻了回转窑的载荷，其重量仅为同等内燃式回转窑的1/3左右，使回转窑运行时轻便、灵活，高位安装时的基础简单，大大降低了土建及装置的投资费用。

大锥度多棱可调钢锭模 913

 0

本实用新型涉及一种大锥度多棱可调钢锭模，尤其是锭型为28‑37t的锭模，属于冶金行业钢锭生产设备技术领域。技术方案是：包含模身（1）、模底（7）和绝热板（8），模身（1）的锥度为10‑14%，模身（1）的高径比为1.45‑1.7，冒口比例14%‑14.18%，模身（1）的壁厚为350‑275mm，模身（1）的内壁为多棱形，多棱形的棱面为向模身（1）中心凸出的弧面；模底（7）设有模底凹槽（12）和与模底凹槽（12）相连通的模底水口（13）；模身（1）固定在模底（7）上；绝热板（8）固定在模身（1）的上部。本实用新型的有益效果是：能够避免锭身在凝固收缩过程中出现拉裂，而且能够改善钢锭内部质量，方便脱模。

适应多种规格工具小车的试验平台 821

 0

一种适应多种规格工具小车的试验平台属于冶金机械技术领域，具体涉及一种铝厂里铝电解多功能起重机工具小车的组装试验平台。本实用新型提供一种结构简单，使用方便的适应多种规格工具小车的试验平台。本实用新型包括两侧架，其特征在于：所述侧架包括前立柱和后立柱，前立柱和后立柱之间设置有中间的一层平台和顶部的二层平台，侧架上设置有一层平台和二层平台的爬梯；所述两侧架的后立柱上均设置有一层平台和二层平台的过桥；两侧架的过桥为能伸缩的套接结构；所述两侧架之间设置有侧架位移装置。

熔体KR机械搅拌脱硫装置 852

 0

本实用新型属冶金铁水脱硫设备领域，尤其涉及一种熔体KR机械搅拌脱硫装置，包括铁水罐（1）及位于铁水罐（1）中心区域的搅拌机构（2）；在所述铁水罐（1）的顶部固定设有集尘罩（3）；在所述搅拌机构（2）的两侧纵向分别对称设有脱硫剂喷枪（4）；所述脱硫剂喷枪（4）距铁水罐（1）内壁的距离50≤a≤100mm；所述脱硫剂喷枪（4）插入铁水罐（1）中铁水液面深度为铁水罐（1）内腔高度的30～45％；脱硫剂喷枪（4）的直径为铁水罐（1）内径的4～8％。本实用新型在脱硫过程中脱硫剂添加效率高，环保效能显著，脱硫剂利用率理想，且可达到更高的铁水机械搅拌脱硫技术经济指标。

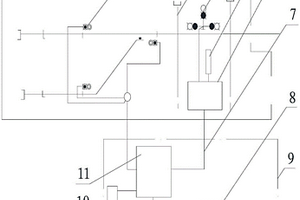

道口信号系统 775

 0

本实用新型提供一种道口信号系统，在厂房内渡车线路和铁路线路相交道口设立渡车信号机，增设带有控制开关的渡车信号控制箱及信号控制电缆，渡车信号控制箱内安装信号灯位检测、信号驱动、信号灯互锁、信号灯回测电路，控制室安装双控联锁信号控制机笼，信号控制机笼内设信号模块，信号模块与铁路信号联锁主机PLC连接，渡车信号控制箱通过控制电缆连接双控联锁信号控制机笼，在渡车信号控制箱内和铁路信号联锁主机PLC中制作和编制双控和信号互锁的联锁控制条件，并在铁路信号操纵屏上增设渡车信号机灯位显示图标。本实用新型可节省人力资源，提高铁路运输作业效率，保证炼钢生产正常进行，杜绝冶金渣渡车与铁水列车发生冲突相撞事故。

可快速测量离线对弧样板 870

 0

本实用新型涉及冶金设备技术领域，尤其涉及一种可快速测量离线对弧样板。该一种可快速测量离线对弧样板包括：离线对弧样板、专用游标卡尺、导向辊，所述专用游标卡尺基准面座在离线对弧样板被测量导向辊相对应处的上表面上，上表面即为测量面，专用游标卡尺取代传统塞尺检测手段，离线对弧样板测量位置上移至上表面，测量点与被测量导向辊位置相对应，与导向辊之间垂直距离为测量点±0.03ｍｍ尺寸值，对中时将专用游标卡尺基准面座在离线对弧样板被测量导向辊相对应处上表面上，通过读取深度测量值并与测量点±0.03ｍｍ尺寸值相比较，判断垫片组调整值。本实用新型提供的一种可快速测量离线对弧样板，具有设计合理、结构简单、导向辊对中工作更加快速、精确等特点。

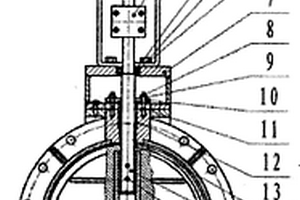

电子式电动低负载调节蝶阀 917

 0

本实用新型涉及一种电子式电动低负载调节蝶阀，其特征在于：由电子式电动执行机构与蝶阀调节机构配置而成，电子式角行程电动执行机构通过连接螺母与调节机构相连，单列圆锥滚子轴承设置在轴承座上，上面设有防尘盖；阀体的上部设有长轴通过圆锥销固定连接，阀体的下部设有短轴，衬套设置在短轴上，单列圆锥滚子轴承设置在短轴的一端，轴承盖通过密封垫和内六角圆柱头螺钉密封固定连接，在阀体上设有“O”型密封圈和阀板。本实用新型具有结构简单、操作方便等特点，适用于流量大、泄漏量要求严格的场合，具有控制精度高、性能可靠、防潮、防震的特点，可广泛用于石油、化工、冶金、电站、建材、玻璃和轻工等行业的自动控制和远程控制。

测厚仪信号处理装置 1048

 0

本实用新型公开了一种测厚仪信号处理装置，其特征在于包括：对冷轧材料的厚度进行检测的厚度传感器；连接厚度传感器，对厚度传感器传回的冷轧材料的厚度信号进行模数转换的模数转换模块；连接模数转换模块，对模数转换模块传回的冷轧材料的厚度信号进行实时处理的CPU；连接CPU，对CPU处理冷轧材料的厚度信号后发出的控制指令进行数模转换的数模转换模块；上述各单元数据连接；所述数模转换模块通过导线连接到电控端上。该装置，能够进行实时测量，并且在有死机的情况下能够自动重启。另外由于其结构简单，不仅便于生产，而且成本低廉适于在冶金冷轧材料加工处理行业广泛推广。

铁口专用耐高温金属钻杆 901

 0

本实用新型属于一种钻孔工具的主要备件,涉及一种用于冶金行业炼铁厂高炉出铁口专用的铁口专用耐高温金属钻杆。其特征在于:在钻杆的中间体的基体上设有耐高温涂层,耐高温涂层厚度为1-2MM。耐高温涂层采用高铝质、镁碳质、铝镁质、碳化硅或铝镁尖晶石制成。本实用新型铁口专用耐高温金属钻杆,克服上述公知技术存在的缺陷,基体与耐高温涂层通过高强结合剂,经机械高压成型后再经高温干燥处理,涂层均匀牢固,耐火度高达1790℃,热振稳定性高,耐高温涂层减少铁水对钻杆的烧损,可多次重复使用、减少材料消耗、减轻了工人的劳动强度,具有明显的经济效益。

充压密封蝶阀 673

 0

充压密封蝶阀适用于冶金、化工、矿山、石油等行 业的燃气、毒气、泥浆、石油管道的流量调节及截止。 充压密封蝶阀是由阀体、阀板、充压密封装置构 成，由弹性材料制做的密封体被夹持在支撑环、左阀 体、右阀体之间，形成一个环状腔，环状腔充压，密封 体膨胀夹紧阀板，截止流体，环状腔泄压，密封体收缩 并脱开阀板，执行流量调节功能。 充压介质：液体、气体。

热管空气预热器 1112

 0

本实用新型涉及一种加热炉烟气余热回收的热管空气预热器。它广泛应用于石油化工、冶金等领域,由装有不同直径,高、低相间翅片(1)的热管(2)及烟气入口(3)、烟气出口(4)、空气入口(5)、空气出口(6)、加热段(7)、冷却段(8)组成。该预热器可根据现场条件采用顶置式或落地式,利用热管这一高效传热元件将烟气的余热回收,以加热入炉空气,实现节能的目的。

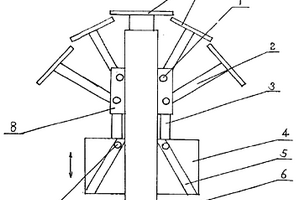

新型扒渣板 965

 0

本实用新型是对目前冶金系统扒渣机械的改进,是一种高效的新型扒渣板。装置前端的扒渣板由3-5块组成,呈扇形分布结构,扒渣板的摆臂通过转轴在摆动架内与连接杆相连接,摆动架设置在伸缩臂上,连接杆另一端与设在滑板内的摆轴相连接,摆轴设在滑板的滑槽内。优点是可缩短扒渣时间、最大限度扒净铁水罐、钢水罐中的渣的新型扒渣板,从而达到提高钢材质量、降低钢材成本的目的。

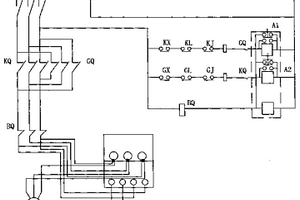

阀门智能控制装置 874

 0

本实用新型属于智能控制技术领域,特别是一种阀门智能控制器,包括与电动阀门相连接的缺相保护接触器,开阀控制接触器,关阀控制接触器,应急开阀按钮,应急关阀按钮,开、关行程开关,开、关行程的力矩开关,用于控制上述执行机构的带有控制软件的控制器,该控制器包括单片机、存贮器、看门狗电路、数据选择、位置信号处理器、位置信号检测接口和位置信号分拣电路、键盘显示电路。这种智能控制器可以高精度、准确、可靠地控制电动阀门的开启、关闭并显示阀门的工作状态,可广泛地应用于冶金、电力、化工、水利、煤炭、矿山等行业,能确保阀门的安全工作。

轧压法生产铜包铝线装置 958

 0

轧压法生产铜包铝线装置,包括收线机1、轧压机3和氩气保护机5,其特征在于铝杆7经刷机6,氩气保护机5动态连接导向辊4;置于两侧的铜带8经清洗机9,刷机10,感应加热机11,氩气保护机5动态连接导向辊4;经过导向辊4的铜包铝线12动态连接轧压机3冶金结合,其后为铣削装置2直至收线机1。其设计合理,结构紧凑,制作容易,提高了产品质量,主要表现在:铜带和铝杆通过一次性轧压实现牢固性结合,减少拉拔次数,由变形量89%才可结合提高到20%;铜包铝的铜层可做得很薄,降低使用成本,是生产细线(0.08)的最好办法;减少周转次数,提高表面质量。

高炉壳式冷却器 654

 0

本实用新型属于冶金领域,涉及一种高炉壳式冷却器。其结构为沿炉身、炉腰或炉腹横向将槽钢倒扣在炉壳上并焊接,根据高炉大小,每圈槽钢一进口一出口或二进口二出口,在炉壳钢甲上每隔一定距离见方焊上螺纹钢,在规定距离之内浇注低水泥浇注料。本实用新型提供的高炉壳式冷却器加大了冷却水通道,提高冷却效果。冷却水质要求可大幅放宽,水道可定期清洗。密封性好,取消了砖衬和冷却器,降低了造价,由于薄壁而扩大了炉容。
