云南昆明有色金属电冶金技术理论与应用

高纯二氧化锗连续还原为锗锭的方法 707

 0

本发明属于稀散金属的冶金领域,具体涉及用高纯二氧化锗连续还原锗锭的一种新方法。本发明的方法是在石墨舟内装入纯度大于99.99%的二氧化锗,石墨舟从石英管的预热段推入进行三段加热,预热段加热温度为550～650℃,还原段加热温度为700～750℃,铸锭段加热温度为980～1000℃,纯度大于99%的氢气由铸锭段进入,进入的氢气流量为0.2～0.3M3/H,每隔30分钟推入推入一舟GeO2,经10小时还原后,取出石墨舟中锗锭。本发明工艺流程简单,还原反应操控容易,可减少中间操作环节,具有降低能耗、提高产能、减小氢气用量优点。

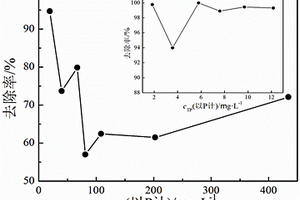

AMD快速净化处理剂及其制备方法与应用 970

 0

本发明公开了一种AMD快速净化处理剂及其制备方法与应用。所述的AMD快速净化处理剂包括原料重量份的钢渣粉55~75份、电石渣15~30份、沸石粉4~8份和膨润土6~11份。废水处理时直接加入AMD快速净化处理剂搅拌反应5~10min，静置10~40min，经固液分离后加入絮凝剂进行絮凝沉淀除杂，降低悬浮物含量。该技术对磷、铁、锰、砷、铬、氟化物具有很好的去除效果，且处理后水质pH可达6~9，处理后的出水水质达到《农业灌溉水标准GB5084‑2005》及《污水综合排放标准GB 8978‑1996》，用于农业灌溉，使废水能得到有效利用。此外本发明合理利用冶金固废和化工固废，达到了“以废治废”的目的。

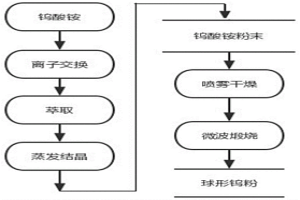

超细球形钨粉及其制备方法 653

 0

本发明公开了一种超细球形钨粉及其制备方法，属于粉末冶金技术领域。本发明以粗钨酸铵为原料，采用化学精炼法制得球形钨粉，其方法包括离子交换、溶剂萃取、蒸发结晶、雾化造粒和微波煅烧，最后制得超细球形钨粉。本发明制得的超细球形钨粉纯度为大于99.995wt％以上，粒径为0.1～3μm，振实密度为5.1～6.3g/cm3，粉体流动性好。该钨粉可用于生产溅射靶材和半导体元器件，是大规模集成电路关键原材料，市场需求巨大，应用前景广阔。同时，该制粉工艺也可用于指导生产其他金属粉体。

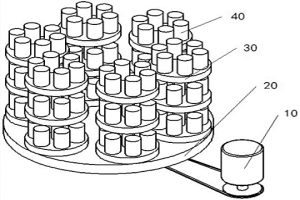

高通量行星球磨机 1080

 0

本申请涉及粉末冶金、陶瓷材料技术领域，具体公开了高通量行星球磨机，其包括一级转盘和二级转盘，一级转盘由传动机构带动转动，一级转盘转动时可以带动二级转盘沿一级转盘的转动中心公转，二级转盘共设有多层，二级转盘的每一层上阵列有多个球磨罐。该球磨机的若干球磨罐可同时工作，在单位时间内同时对上百组不同成分、种类的粉末进行研磨；以达到高通量、高效率的试验要求。

湿法炼锌溶液结晶析出硫酸亚铁的方法 938

 0

本发明涉及一种湿法炼锌溶液结晶析出硫酸亚铁的方法，属于湿法冶金技术领域，具体步骤如下：将含Fe²⁺浓度为20~40g/L的湿法炼锌溶液加入高压釜A中，同时通入氮气排空高压釜A内空气，然后将湿法炼锌溶液加热至150~200℃，溶液中结晶析出无水硫酸亚铁晶体，设置高压釜B的温度低于高压釜A的温度10~15℃，利用两高压釜之间的温度差引起的压力差使高压釜A内的含有无水硫酸亚铁晶体的混合浆料自流至高压釜B内，通过高压釜B内的过滤装置实现液固分离，得到无水硫酸亚铁晶体和Fe²⁺浓度较低的湿法炼锌溶液，本发明大幅度降低了湿法炼锌溶液中Fe²⁺浓度，可为后续锌铁的进一步分离创造有利条件，同时实现湿法炼锌工艺中铁的资源化和沉铁渣的减量化。

铜基复合材料的制备方法 971

 0

本发明提供一种铜基复合材料的制备方法，将碳纳米材料进行酸化处理并冷冻干燥后，均匀分散到水溶液中，超声搅拌得到碳纳米材料分散液；将碳纳米材料分散液加入到钨盐溶液中得到混合液，进行超声雾化后通入到喷雾热解炉中进行分解和煅烧，得到包覆WO₃的NCM复合粉体，通过还原得到包覆W的NCM复合粉体，与真空熔炼后的铜或铜合金进行混合压铸，制备得到铜基复合材料；该方法解决了传统粉末冶金材料孔隙率较高和压铸工艺难以加入和均匀分散增强体的问题，取两者之长补两者之短，制备出的铜基复合材料具有致密度高、导电率好，以及高温稳定性突出等特点，并且适合工业化大批量生产制备。

基于反歧化反应的碳纳米管/铜复合粉末制备方法 852

 0

本发明涉及一种基于反歧化反应的碳纳米管/铜复合粉末制备方法，属于纳米复合材料技术领域。本发明利用氧化铜和铜之间发生的反歧化反应将CNTs均匀分散和有效穿插在纳米Cu颗粒粉体基体中，包括CNTs的预处理，铜基粉末的预处理和反歧化反应吸附。利用本发明方法可大批量制备CNTs分散均匀，且与铜基粉末结合良好的CNTs/Cu复合粉末，具有操作简单、可靠性高、重复率高，不会引入其他杂质的特点，为粉末冶金方法制备CNTs增强铜基复合材料提供了重要的技术支撑和原料基础。

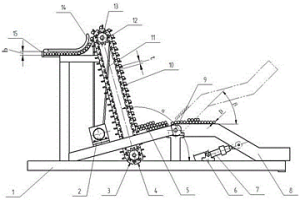

镍始极片导电棒自动排棒机 1049

 0

本发明公开一种镍始极片导电棒自动排棒机，属于有色冶金设备领域。本发明所述镍始极片导电棒自动排棒机，包括机架、减速电机、下链轮、下链轮轴、导电棒、油缸铰链轴、油缸、接棒工作台、铰链、提升链条、传动链条、上链轮、上链轮轴、导向槽、前挡板、上轴承座、传动链轮、下轴承座、横挡。将导电棒放置到接棒工作台的台面上，启动液压油缸，让液压油缸推动接棒工作台逆时针翻转；把导电棒翻到由提升链和机架形成的夹角为的区域内，再启动减速电机，让减速电机带动提升链条运行，依靠提升链条上安装的横挡，将导电棒提起来；被提起来的导电棒随链条的运行，最后被抛入导向槽，最前面的一根被前挡板15挡住；后下来的导电棒就能够一根一根地排列整齐。

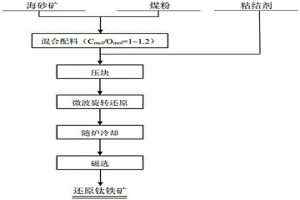

转底炉微波还原海砂矿制备电焊条用还原钛铁矿的方法 1041

 0

本发明涉及一种转底炉微波还原海砂矿制备电焊条用还原钛铁矿的方法，属于微波冶金技术领域。首先将海砂矿和煤粉按照海砂矿混合配料得到混合料，然后向混合料中加入粘结剂混合均匀，经湿润压制制成生球团，将球团进行干燥；将干燥后的球团置于微波转底炉中，还原10～30min，然后冷却至室温；将经微波旋转还原的球团在磁场强度下进行电磁铁磁选处理，得到除去未完全反应的细煤粉的电焊条用还原钛铁矿。本发明采用转底炉进行含碳球团压块处理，提高物料接触面积，增大反应强度，制备出符合YB/T5141‑93技术要求的电焊条用还原钛铁矿产品。

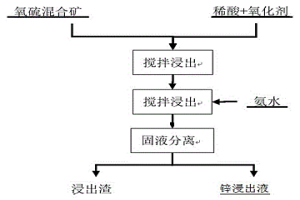

协同配位回收氧硫混合锌矿中锌的方法 656

 0

本发明涉及一种协同配位回收氧硫混合锌矿中锌的方法，属于湿法冶金技术领域。第一段酸化氧化：向氧硫混合锌矿按照液固比为2 : 1~10 : 1ml/g加入C（H+）为5~10mol/L稀酸溶液中，然后加入氧化剂，在温度为20~50℃条件下浸出0.5~1h；第二段配位浸出：向经第一段酸化氧化浸出后的溶液中按照C（NH4+）：C（H+）为2：1加入氨水溶液，氨水溶液与稀酸溶液加入的体积相同，在温度为20~50℃条件下继续浸出0.5~1h，浸出完成后液固分离得到锌浸出液和浸出渣。本方法具备浸出率高、污染少、时间短等特点。

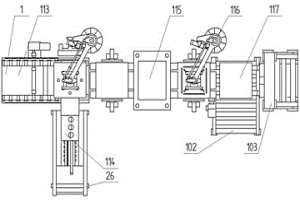

镍始极片压标装置 622

 0

本发明涉及一种镍始极片压标装置，属于有色冶金机械技术领域。本发明包括授料装置、空箱输出装置、压标装置、机械手装置、出料装置；授料装置安装在压标装置一端，空箱输出装置安装在授料装置侧边，出料装置安装在压标装置另一端，机械手装置分布安装在压标装置两侧。本发明由装置自动实现上料、输送、压标、卸料等工序，实现压标全过程的自动化作业，能提高镍始极片压标作业的效率；有镍始极片摞对中装置，定位效果好；压标装置可控制工作台升降能有效的避免粘模现象的出现；整体过程无需人工劳动，可有效的避免安全事故的发生；操作简单，工作效率高，可有效的提高镍始极片压标的质量和效率。

利用高能射线制备淀粉/丙烯酰胺接枝共聚物的方法 949

 0

本发明涉及一种利用高能射线制备淀粉/丙烯酰胺接枝共聚物的方法,采用60Co所产生的γ射线作为辐射源,在有氧或无氧条件下对糊化淀粉和丙烯酰胺的混合物进行辐照,产生自由基,生成淀粉/丙烯酰胺接枝共聚物,按照淀粉糊化、均匀混合、辐照处理、稳定处理、改性反应等步骤实现,淀粉/丙烯酰胺接枝共聚物及其衍生物能广泛应用于造纸、石油、采矿与冶金、环保及新材料领域。

含锑粗锡分离锑的方法 658

 0

一种含锑粗锡分离锑的方法，是一种火法冶金方 法。适用于含锑高的粗锡精炼脱锑及回收其他伴生金属。含锑 高的粗锡在真空炉内冶炼，控制炉温1200-1300℃，炉内残压 小于13Pa，蒸馏时间30-120分钟，产出含锡大于99％，含锑小 于1％的锡产品。本发明不加化学试剂，无渣子产出，锡锑的回 收率高，炉子为密封设备，对环境无污染。

从含铂碘化银废料中分离提取铂和银的新工艺 981

 0

本发明涉及回收含铂碘化银废料的湿法和火法联合新冶金工艺,包括:第一步,水合肼预还原除去部分碘离子和改善废料的粒度,有利于废料收集;第二步,火法还原造渣,完全分离碘,形成银铂合金颗粒;第三步,硫酸溶解分离银铂。该工艺具有流程短,回收率高,环境污染小的优点,可有效回收含铂碘化银废料中的银和铂。

铜渣中单质铜、铜离子、二价铁离子和三价铁离子含量的测定方法 766

 0

本发明属于冶金行业的金属测试分析技术领域，具体涉及一种铜渣中单质铜、铜离子、二价铁离子和三价铁离子含量的测定方法。本发明采用分步检测的方法分步测定铜和铁不同价态离子的含量能实现定量分析且准确度较高，解决了常见仪器分析手段只能半定量分析且准确度不高的问题和直接用酸溶解铜渣进行化学分析导致测定结果不准确的问题。

利用二氧化硫强化浸出氧化锌烟尘回收锌锗的方法 991

 0

本发明涉及一种利用二氧化硫强化浸出氧化锌烟尘回收锌锗的方法，属于湿法冶金技术领域，本发明将氧化锌烟尘与酸液以一定液固比混合，并控制酸度，向混合液中通入二氧化硫进行强化浸出，同时控制溶液浸出终点pH值和浸出时间，得到高浸出率的浸出液，本发明能实现氧化锌烟尘中锌和锗的高效浸出，锌浸出率最高可达99%以上，锗浸出率最高可达92%以上，且还原浸出渣是一种良好的炼铅熔剂替代品，可回收银、铅等金属。本发明既解决了氧化锌烟尘处理技术的锌锗浸出率低的问题，又实现了锌冶炼渣的高效回收利用。

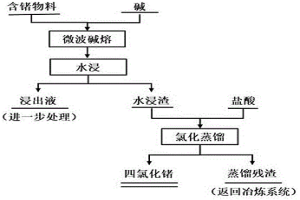

微波辅助高效提取低品位含锗物料中锗的方法 708

 0

本发明涉及微波辅助高效提取低品位含锗物料中锗的方法，属于冶金与能源技术领域。本发明将将低品位含锗物料与碱混合均匀得到混合物A，将混合物A进行微波加热反应10~60min，冷却至室温，破碎得到混合物B；在混合物B中加入水进行水浸反应5~30min，固液分离得到水浸渣和水浸液；将盐酸加入到水浸渣中混合均匀并进行蒸馏，蒸气冷凝即得四氯化锗。本发明将低品位含锗物料进行碱熔，再进行水浸和氯化蒸馏锗酸盐以提取锗，可大幅缩短现有技术中利用低品位含锗物料制备四氯化锗的流程工艺，锗损失率低，四氯化锗纯度高。

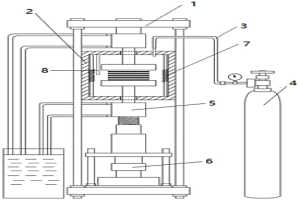

复合有色金属木纹金制作方法 1003

 0

本发明属于冶金技术领域，具体为一种复合有色金属木纹金制作方法，通过将金属原材料处理后，在特定烧结设备中控制烧结温度、压力及时间，制得的木纹金原材料，再将木纹金原材料再次加热及锻打制得木纹金片材或棒材。采用根本方法制得的复合有色金属木纹金强度高，木纹清晰可控。

氯磷灰石多孔材料及其制备方法 969

 0

本发明提供一种氯磷灰石多孔材料，原材料包括氯磷灰石基体材料、增强剂SiO2和ZnO2、及造孔剂，以粉末冶金方法成型、烧结制备得到；其中氯磷灰石基体材料由含氯化钠的羟基磷灰石在高温下分解、反应得到，所述含氯化钠的羟基磷灰石由CaCl2溶液、Na3PO4溶液、氨水共沉积法生成。本发明提供的氯磷灰石多孔材料，具有高孔隙率和高强度的特性，且表面活性高。本发明还提供一种氯磷灰石多孔材料的制备方法。

选择性分离低品位复杂黄铜矿中铜、锌和铁的方法 648

 0

本发明公开一种选择性分离低品位复杂黄铜矿中铜、锌和铁的方法，涉及冶金工程技术领域。本发明将低品位多金属复杂黄铜矿细磨、干燥后配入工业品级木质素磺酸钠和氯化铵，混和均匀并加水调浆后，于加压釜中加热至温度为160‑180℃，通入纯度为90％的工业氧气并维持1.0‑1.4Mpa的氧分压下水热反应1.0‑3.0h，反应结束后冷却至温度低于80℃，卸压后进行固液分离和洗涤，得到富含铜和锌的溶液，滤饼为主要成分为单质硫、硫酸铅和Fe2O3的转化渣。本发明在浸出过程中添加一种由表面活性剂与催化剂按一定配比组成的复合催化助剂，在氧气加压的水热条件下以水作为浸出剂浸出低品位复杂黄铜矿中铜和锌，并将铅和铁等杂质元素定向转化保留于浸出渣中。

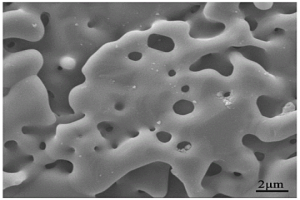

以废弃物微硅粉为原料制备高纯硅的方法 1094

 0

本发明公开一种以废弃物微硅粉为原料制备高纯硅的方法，属于硅材料制备技术领域。本发明所述方法利用硅冶金工业烟尘废弃物微硅粉为原料，经酸蚀预处理后与镁粉进行球磨混料，自然干燥后得Mg@SiO₂‑NPs包覆型反应物料；将处理后的样品置于密封石墨坩埚内，转移至保护性气体的管式炉中，保温一段时间后，经酸蚀、水洗，干燥后得多孔硅粉末。将多孔硅粉末分散在混合酸蚀液中，水浴加热后真空抽滤，反复洗涤至滤液为中性后，烘干得高纯多孔晶硅。本发明通过对微硅粉的简单预处理后，与镁粉球磨混料，经镁热反应实现了较高的还原程度，同时经两道酸蚀处理后，制备得了高纯多孔晶硅，工艺简单，成本低廉，实现了对微硅粉回收的高附加值利用。

球团矿的分层配矿方法 1060

 0

本发明涉及一种球团矿的分层配矿方法，属于火法冶金技术领域。将15%赤铁矿粉和85%磁铁矿粉混合得到混合物料Ⅰ；进行喷雾造球球团A；将30%赤铁矿粉和70%磁铁矿粉混合得到混合物料Ⅱ；将得到混合物料Ⅱ将混合润湿物料包裹得到的球团A进行喷雾造球，制备得到球团B；将45%赤铁矿粉和55%磁铁矿粉混合得到混合物料Ⅲ；将混合润湿物料包裹得到的球团B进行喷雾造球，制备得到球团C；将60%赤铁矿粉和40%磁铁矿粉混合得到混合物料Ⅳ；将混合润湿物料包裹得到的球团C进行喷雾造球，制备得到球团D。本发明球团矿采用特定的分层配矿方法，克服了由于内外受热不均使得的球团焙烧后强度下降的技术问题。

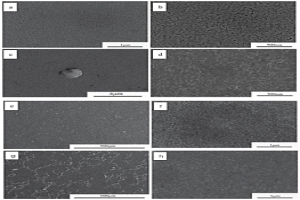

具有良好结合性抗氧化涂层的Ti材料及其制备方法 725

 0

本发明公开了一种具有良好结合性抗氧化涂层的Ti材料，其特征在于所述Ti材料基材上覆盖有一层与基材具有良好结合性的抗氧化Ti‑Ru合金涂层，所述Ti‑Ru合金涂层中Ru之含量为5~40wt%，涂层厚度为1~20μm；所述的制备方法包括基材前处理、基材清洗、靶材清洗，涂层溅射成形工序，获得所需具有Ti‑Ru合金涂层的Ti材料。本发明具有Ti‑Ru合金涂层的Ti材料，在升温过程中，由于涂层抗氧化且未生成氧化物，因此具有良好的冶金结合和较小的界面应力，增强了Ti材料整体的抗氧化性能。本发明方法可广泛用于金属材料表面功能涂层的制备，以获得表层性能优异的金属材料。

三维铜基泡沫金属复合电极材料及其制备方法 1036

 0

本发明公开一种三维铜基泡沫金属复合电极材料及其制备方法，属于电化学领域。本发明所述三维铜基泡沫金属复合电极材料包括作为骨架及集流载体的金属铜板或铜合金板，以及为复合电极材料提供大比表面积的泡沫金属；本发明采用电沉积技术/粉末冶金的方法在表面处理过的铜板两侧制备泡沫金属，制备三维铜基泡沫金属复合电极材料；其中铜及铜合金板内芯作为复合电极材料的集流载体和导电骨架，泡沫金属可以保证复合电极材料具有很大的比表面积。本发明所制备的三维铜基泡沫金属复合电极材料具有催化活性高，价格低廉，制作工艺简单，适应性广，在碱性环境中具有较好的耐蚀性等优点，其使用方法和外形尺寸完全满足传统电极的工况要求。

利用低品位硅石生产工业硅的方法 707

 0

本发明涉及一种利用低品位硅石生产工业硅的方法，属于工业硅冶炼技术领域。本发明将低品位硅石和碳质还原剂加入到矿热炉中进行冶炼得到低品质工业硅熔体；将低品质工业硅熔体连续匀速加入到定向凝固连铸装置中，控制硅熔体的温度和流速、凝固速度以实现杂质元素的偏析富集，得到杂质元素含量梯级分布的硅锭产品，对硅锭产品进行取样检测，确定杂质元素含量梯级分布的节点，并对硅锭进行分级处理得到不同杂质元素质量含量的各级工业硅产品，其中杂质元素包括Fe、Al、Ca、Cu、V、Ti、Ni、Mn中的多种，工业硅产品包括化学级工业硅、冶金级工业硅和硅铁。本发明极大的降低了高质量工业硅产品对原料质量的依赖性。

激光熔覆涂层粉末及制备方法 1152

 0

本发明公开一种激光熔覆涂层粉末及制备方法，激光熔覆涂层粉末的组成及摩尔分数为：TiAl粉末：90%~99%，B粉末：1%~10%；制备方法包括金属基体选择及预处理，粉末配比及球磨，粉末预置，激光熔覆，TiAl和B通过CO₂激光束的作用发生原位反应，在金属基体表面生成以TiB、TiB₂为增强相的TiAl基合金涂层，本发明激光熔覆涂层硬度较高，具有良好的耐磨性和耐蚀性，激光熔覆涂层与基体呈冶金结合且结合情况良好。

氧化锌矿碱性浸出剂及其浸出方法 832

 0

本发明公开了一种氧化锌矿碱性浸出剂及浸出方法，属于矿物冶金技术领域。本发明所述组合药剂中各原料及其质量百分比为：氢氧化钠10~80wt%、碳酸铵10~80wt%、硫酸铵10~80wt%。具体方法为：先将氧化锌矿一段磨矿（粗磨），加入石灰使磨矿pH=9~11，以硫酸铵作为浸出剂在超声波辐射环境下进行一段浸出，在进行固液分离，浸出渣细磨后进行二段磨矿（细磨），二段磨矿加入石灰使矿浆pH=9~11，并加入组合浸出剂进行二段浸出，浸出渣渣直接抛尾，浸出液返回一段浸出，一段浸出液进行加入石灰使溶液pH=10~11，再加入硫酸铵，充分作用后进行固液分离，浸出渣抛尾，浸出液作为最终的锌贵液。本发明所述的浸出剂无毒、高效、绿色环保；另外，该浸出方法简单，而且能提高氧化锌矿的浸出率，明显缩短浸出时间，不需要高温、加压设备，在常温条件下就可以获得较好的浸出指标，并且操作简单，生产成本低。

黑色岩系镍钼铁硫化矿分离回收镍钼铁的方法 966

 0

本发明涉及一种黑色岩系镍钼铁硫化矿分离回收镍钼铁的方法，属于冶金化工技术领域。首先将黑色岩系镍钼铁硫化矿破碎磨细后，按照液固比为2～4：1mL/g加入水，在控制氧压为0.3～0.5MPa、温度为170～200℃条件下反应3～5h得到硫酸镍酸浸液和钼铁渣；将得到的钼铁渣按照液固比为2～4：1mL/g加入浓度为2～4mol/L的NaOH溶液中，在温度为70～90℃条件下反应3～5h获得钼酸钠溶液和富含铁硅的浸出渣。该方法在高温氧压条件下用水作为浸出介质，通过氧对矿石中的镍、钼、铁等成分的氧化转化，实现镍钼铁的提取与分离，其技术工艺简单，金属回收率高。

以菱锌矿为主的氧化锌矿浸出剂及其浸出方法 848

 0

本发明属于矿物冶金技术领域，具体公开了一种以菱锌矿为主的氧化锌矿浸出剂及其浸出方法。本发明以三氯乙酸和水均匀混合溶液为浸出剂，对以菱锌矿为主的氧化锌矿进行锌浸出，浸出温度为25℃～65℃，粒度小于48μm的重量占75％～95％，将三氯乙酸浸出剂和氧化锌矿矿粉按照(20～5):1的质量液固比混合，充分搅拌10min～40min；得到适合下一步锌萃取和电积处理的含锌溶液。从而本发明所述浸出剂制作简单，浸出率高，且绿色环保；另外该浸出方法在保证锌浸出率高的情况下不需要高温、加压设备，且操作简单，工艺成本低。

高炉破损冷板压差冷却方法 845

 0

本发明属于冶金工业技术领域，公开了一种高炉破损冷板压差冷却方法，包括设置于高炉炉身的破损冷板，所述破损冷板内水压小于高炉炉内压力。本发明开创性的采用破损冷板内水压小于高炉炉内压力的方法，有效解决了高炉破损冷板会向炉内漏水，进水后使这区域的料柱透气性不佳，降低该区域的炉内温度，对高炉炉况产生波动，边缘气流发展不顺畅，同时还会造成大量的水资源流失，给高炉炉内操控带来困难；而且会造成高炉炉壁砖层损伤，给高炉带来严重的安全隐患，缩短高炉使用寿命。本发明具有操作简单便捷，对高炉炉况、设备和炉内操作起到安全稳定的积极作用，而且还节约了大量用水，杜绝了因铜冷板破损造成的次生危害。
