甘肃金昌有色金属电冶金技术理论与应用

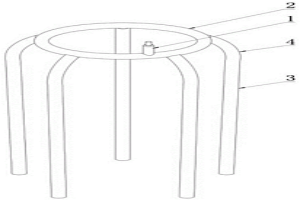

用于湿法冶金浸出容器的通氧装置 758

 0

本实用新型公开了一种湿法冶金浸出容器的通氧装置，通过在呈环形管状结构的气体分布环上设置连接接头，能够与外部供氧管路相连接为其提供氧气，通过在呈环形管状结构的气体分布环上设置气体导管，可在氧气通过连接接头进入气体分布环内部分布均匀后通过气体导管向反应介质供氧，由于气体分布环不与反应介质接触，而且气体导管位于反应介质中的部分没有弯曲的部分，因此既能够保证氧气在反应介质中分布均匀，又能避免气体分布环被反应介质堵塞，导致氧气输送中断，反应不能进行的情况。

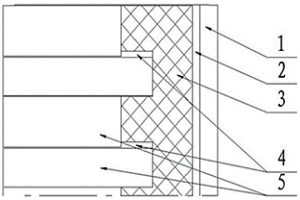

冶金炉窑立式圆周砌体水套强制冷却构造 565

 0

本实用新型属于有色金属冶炼冶金炉领域，涉及一种冶金炉窑立式圆周砌体水套强制冷却构造，耐火砖砖体砌筑面从断面看耐火砖砖体是矩形凸起与矩形槽重复排列的样式，水套为不规则体，从断面看水套也是矩形凸起与矩形槽，水套的矩形槽的宽度大于耐火砖砖体的矩形凸起的厚度，水套的矩形槽与耐火砖砖体的矩形凸起嵌入式配合，水套的矩形槽与耐火砖砖体的矩形凸起之间空隙为石墨颗粒填充层。有益效果：利用石墨的润滑性、可压缩性和导热性，具有施工方便、砖体与水套非刚性接触可有效吸收砖体受热膨胀的热应力、砖体可滑动防止膨胀受阻破坏、且石墨具有良好的导热性，不影响水套的冷却效果。

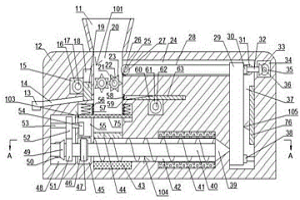

基于冶金的粉末原料干燥装置 935

 0

本实用新型公开了一种基于冶金的粉末原料干燥装置，属于冶金技术领域，包括干燥箱、进料管、保护壳、壳体和干燥釜，所述干燥箱的正面设置有箱门，且干燥箱的上表面设置有进料管，且进料管的左右两侧面均固定连接有保护壳，且保护壳固定连接在干燥箱的上表面，且进料管内设置有振筛机构。本实用新型中，通过设置干燥机构和干燥管，干燥机构可以向干燥管内输送热空气，通过设置喷气孔，喷气孔可以将热空气喷出对持续掉落的原料进行干燥，第二电加热管工作时可以发出热量，导热板吸收热量并均匀的将热量分布在干燥釜内，从而可以对掉落在干燥釜内的原料进行很好的干燥，通过双重干燥，进一步提高了对原料的干燥效果。

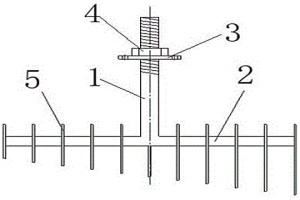

湿法冶金常压浸出反应釜消泡器 691

 0

本实用新型公开了一种湿法冶金常压浸出反应釜消泡器，属于湿法冶金设备领域。其包括纵向延伸的主杆以及垂直固定于主杆上的架杆；其中，主杆上端设有外螺纹，外螺纹上套设有与其相配合的法兰，该法兰与反应釜釜盖固接，主杆上法兰的上端设有固定螺母；架杆上竖直方向设有若干列消泡刀，该消泡刀顶部与架杆的距离等长，消泡刀底部与架杆的距离从远离反应釜搅拌轴一侧依次加长。本实用新型的消泡器无需额外的动力输入，且通过主杆上法兰与固定螺母的设置可使其根据能够反应釜内液面的高低进行上下调整和安装固定，特别适应于连续串联的反应釜内高速旋转下矿浆表面的泡沫消除。

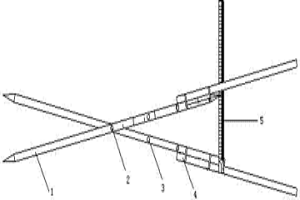

测量冶金炉窑炉膛尺寸的工具 620

 0

本实用新型涉及一种测量冶金炉窑炉膛尺寸的工具。其特征在于其结构包括：测量杆，该测量为二个等长的、中部开有若干通孔的直杆；轴销，该轴销穿入测量杆上的通孔，将两测量杆联接成可开合的剪刀结构；由轴销分界其剪刀式结构的一侧为测量端，另一侧为操纵端。本实用新型的一种测量冶金炉窑炉膛尺寸的工具，其基本结构为剪刀状测量工具，测量时不受炉温和生产限制，时刻监控炉内炉砖厚度，保证了连续安全生产；由测量时不用降温方式，炉砖不因为降温、升温而脱落，延长了炉体使用寿命；制作简单，操作简便，使用方便。

湿法冶金槽罐 1048

 0

本实用新型公开了一种湿法冶金槽罐，该槽罐包括槽体和蒸汽管，还包括多个在槽体内壁上沿不同高度设置的固定架，固定架包括固定板、支撑板和加强版，固定板平行于槽体轴向方向，且与槽体内壁固定连接，支撑板垂直于固定板，并与固定板固定连接，加强版位于支撑板下方，加强版垂直于固定板，并与固定板固定连接。支撑板上开有通孔，蒸汽管穿过所有通孔。本实用新型的湿法冶金槽罐，在槽内安装蒸汽管的固定架，使蒸汽管深入槽罐内的部分相对稳固，有效的避免了蒸汽管上部的连接失效的问题。使用安全、可靠，防止当蒸汽管与槽罐连接失效时蒸汽外漏引发的安全事故。

冶金炉炉墙厚度测试计 881

 0

一种能测试工业冶金炉炉墙厚度的测试计,它是在炉墙耐火砌体中水平铺设两根金属高电阻、高熔点导线与炉内金属熔体接触,利用冶金炉内的金属熔体具有导电性这一特点,通过测试两根高电阻、高熔点金属导线的电阻值变化,利用金属导线的电阻与其长度成正比的关系,计算出冶金炉炉墙耐火砌体的冲刷腐蚀距离以及炉墙的厚度。

冶金炉窑烟尘发生率的在线递推计算方法 854

 0

本发明提供一种冶金炉窑烟尘发生率的在线递推计算方法，是根据独立的不定间隔周期内历史数据，构建非线性回归约束模型，并对样本数据进行非线性变换和归一化处理，采用最小二乘微分偏导法求解递推模型的系数矩阵，本发明使用定长时序队列存储数据，方便历史数据更新，采用最小二乘微分偏导法求解递推模型的回归系数矩阵，实现烟尘发生率的在线预测，为冶金炉窑的在线控制和生产决策提供数据支持。

回收羟化冶金残渣中贵金属的方法 709

 0

一种回收羟化冶金残渣中贵金属的方法,涉及一种从羰化合成残渣中分离贱金属,浸出分离金银及铂族金属,产出稀有贵金属精矿的方法。其特征在于采用常压加酸预浸、再加压氧浸出,将羰化合成残渣中的贱金属浸出,过滤分离得到固体贵金属精矿。本发明的方法,采用常压预浸-加压氧浸相结合的工艺方法,可将羰化合成残渣中的99%的镍与铜、95%以上的铁、95%以上的硫浸出,经过过滤得到金银及铂族金属含量大于10%的稀有贵金属精矿,稀有贵金属的回收率达到99%。

冶金炉窑圆周砌体残砖长度判定方法 644

 0

本发明是一种冶金炉窑圆周砌体残砖长度判定方法，1）冶金炉窑停炉并降温至人员可进入温度；2）清理炉内圆周砌体表面粘结至可见砖缝；3）测量楔形砖断面厚度，为保证准确性，采用测量多层取其平均值并减去膨胀量；4）利用相似三角形原理计算残砖长度L，计算式：L=A‑[A(B‑c)/(C‑c)]，其中，A—完整砖的长度、B—残砖厚度、C—完整砖大头厚度、c—完整砖小头厚度、L—残砖长度。有益效果：该方法可在不破坏圆周砌体的前提下、且圆周砌体贴合严密无缝隙，无法用尺量的情况下，精准判断残余砖体的长度，为检修范围的确定提供准确的依据。该方法具有仅利用简单钢卷尺、不需要精密测量设备、不需要测量费用、使用方便、易于掌握的优点。

大型火法冶金炉窑冷却水毛细管流量监测装置 1010

 0

本实用新型公开了一种大型火法冶金炉窑冷却水毛细管流量监测装置，包括回水箱和回水箱上设置的若干毛细支管，所述毛细支管上分别设置引流管，引流管的输入端与毛细支管连接，引流管的输出端通过回流管与回水箱连通，引流管上设置电磁阀，回流管上设置流量计，电磁阀和流量计分别与PLC连接。本实用新型能够在最大程度降低投资的同时，通过一个转子流量计循环监控各毛细支管水流量，并通过电磁阀控制引流管的定时开关，当监控流量值低于设定的正常值时，及时发现并发出报警，从而避免冶金炉窑水系统出现重大事故。

冶金烟尘除尘机构 826

 0

本实用新型涉及冶金领域，具体的说是一种冶金烟尘除尘机构，包括壳体，所述壳体的内部安装有连接板，所述连接板的顶部转动安装有活动箱，所述活动箱的内壁安装有毛刷，所述活动箱内设置有固定管，固定管上安装有固定卡扣，所述活动箱的外侧环绕均匀分布有多个卡槽，所述壳体内部设置有驱动活动箱的驱动组件；转动转轴带动活动板旋转，由于限位夹块对导杆进行限位，导杆对活动板限位，使得活动板在向远离导杆的方向转动时，可以带动导杆移动，驱动块与卡槽啮合运动，带动活动箱顺时针转动，让毛刷对内部的毛坯进行清理，当活动板转动回来时，也会让导杆也反向移动，从而使得活动箱也反向转动，进行反复清理，可以让清理效果更佳。

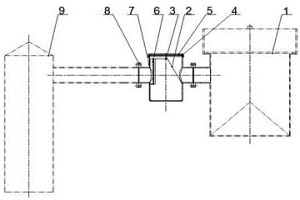

冶金工艺粉料中碎石的收集装置 938

 0

本实用新型公开了一种冶金工艺粉料中碎石的收集装置，属于湿法冶金技术领域。该收集装置设置于破包机和喷淋塔之间的管道上，其包括与所述管道相连通的外筒体，外筒体上设有筒盖，外筒体内设有内筒体，该内筒体入口端截面为倾斜面，出口端设有孔径小于碎石粒径的栅格网。其结构简单，制造方便；采用该碎石收集装置，可有效防止破包机和喷淋塔之间的管道产生拥堵甚至堵塞，免去定期拆管道进行清理的麻烦。

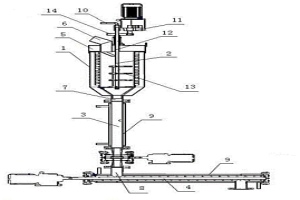

粉末冶金用立式还原炉 937

 0

本实用新型公开了一种粉末冶金用立式还原炉，该还原炉包括炉体、布气装置、卸料器和管式螺旋输送机，布气装置通过炉盖上的通孔伸入炉体内部，炉盖上同时设置进料口；卸料器上端与炉体底部的出料口连接，下端与管式螺旋输送机的送料口连接；卸料器和管式螺旋输送机外分别套有夹套。本实用新型提供的粉末冶金用立式还原炉结构简单，各个部件之间设计紧凑，检修方便快捷，还原炉占地面积小，气体与炉内物料能够充分接触，提高了气体利用率，节约能源，降低生产成本。

用于冶金炉窑的管道闭锁装置 782

 0

本实用新型涉及一种用于冶金炉窑的管道闭锁装置,其特征在于该闭锁装置包括下列结构:为与闭锁的管道直径相同、上端开有矩形开口节管的装置基体,上端盖有封盖板的、底边固接在装置基体开口边缘上的矩形腔体的闭锁板上腔体,轴端穿插固定在闭锁板上腔体侧板上的旋转轴,上边固接在旋转轴上的、上半部为矩与闭锁板上腔体内截面相同、下半部为半圆形与闭锁管道下半管内截面相同的旋转板的闭锁档板。本实用新型有效实现了对冶金炉窑管道闭锁,减少了冶金窑炉能量消耗、改善了作业现场环境。

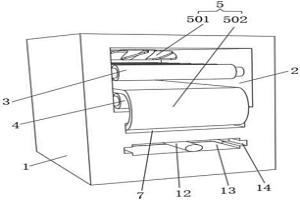

冶金冷却装置 930

 0

本实用新型涉及冶金领域，具体的说是一种冶金冷却装置，包括工作箱，所述工作箱的表面开设有放置孔，所述放置孔的内部转动连接有第一输送辊，所述放置孔的内部转动连接有第二输送辊，所述放置孔的内部设置有烘干部件，所述工作箱的内部设置有挤压部件；工件冷却后移动到放置孔内，因第一输送辊与第二输送辊在放置孔内呈上下位置，第一输送辊与第二输送辊转动带动工件在放置孔的内部移动，第二输送辊表面上的吸水棉吸附工件底部表面的水分，热风扇对工件顶部表面的水分进行烘干，吸水棉与热风扇双重作用下提高工件表面水分烘干的工作效率，降低工作人员的劳动强度，提高冶金冷却装置的实用性，减少工件烘干的时长。

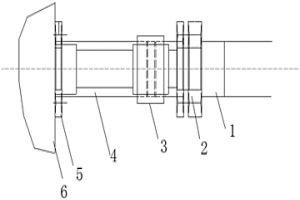

冶金炉窑水冷件的连接部件 811

 0

本实用新型公开了一种冶金炉窑水冷件的连接部件，包括：金属软管、金属软管接头、管箍、连接管、锁紧螺母，所述金属软管的一端与金属软管接头的一端连接，所述金属软管接头的另一端通过管箍与连接管的一端连接，所述连接管的另一端通过锁紧螺母与炉窑水冷件的进水口连接。本实用新型解决了冶金炉窑在冶炼过程中冷却水温不均、冷却强度不均等生产难题，提高了冶金炉窑的生产效率，降低了生产成本。

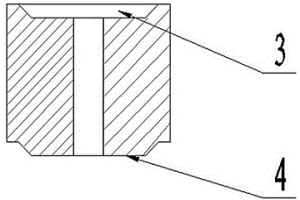

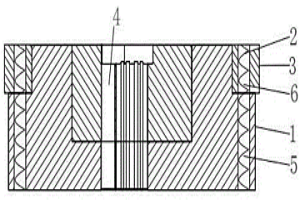

冶金炉窑放出口眼砖 685

 0

本实用新型属于冶金炉窑技术领域，是一种冶金炉窑放出口眼砖，整体为外方内圆的结构，其中相对的两个侧面分别设有沉孔、凸台，其余四个面为规则平面，有一个通道贯通设有沉孔、凸台所在的两个侧面，相邻的眼砖间沉孔与凸台插接配合。有益效果：具有砌筑简便、与水冷件接触严密、眼砖之间接触严密不易产生缝隙、易于挖补、生产过程中不易渗漏、保证冶金炉窑熔体排放安全的优点。

冶金铁路车辆车钩缓冲器拆装装置 587

 0

本实用新型的一种冶金铁路车辆车钩缓冲器拆装装置，包括液压系统、机械系统和操作系统；操作系统控制液压系统，液压系统传动机械系统对冶金铁路车辆车钩缓冲器进行拆装。本实用新型针对冶金铁路车辆钩缓器设计制作的钩缓拆装装置，能够实现钩缓安全拆卸及定位、压装，同时能够方便、快捷、安全进行拆卸和安装，减少拆装作业人员，降低检修成本。

冶金炉虹吸放渣装置 625

 0

本实用新型提供了一种冶金炉虹吸放渣装置，包括贴合冶金炉炉壁嵌筑的衬砖，所述衬砖外侧设有耐火材料，衬砖与耐火材料上开设有相贯通的虹吸通道；所述虹吸通道由虹吸口、虹吸熔池及虹吸檐口构成，所述虹吸口与冶金炉相连通，所述虹吸檐口的位置高于虹吸口的位置。本实用新型有效利用虹吸原理进行排渣，可始终控制炉内表面渣不被排除，保证炉内表面未分离炉渣、未澄清的有价金属和有益成分不易排出炉外，优化了经济指标。

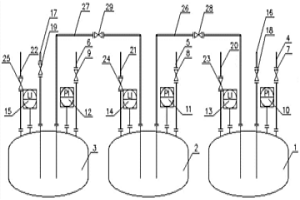

羰化冶金生产中的计量装置及羰基液体的计量方法 866

 0

本发明公开了一种羰化冶金生产中的计量装置及羰基液体的计量方法，该装置包括羰基液体物料的收料罐、中转计量罐和出液罐组成，三个罐子上均配置有压液进气管、排气管、压力表和液位计。收料罐接收来自合成系统来羰基液体，通过压液输送管道将羰基液体压入中转计量罐到一定液位后，将中转计量罐压入出液罐供后续系统如分解系统等对羰基液体进行处理。其中中转计量罐的压液前后液位差可以有效准确计量。对于羰基液体边产边耗的羰化冶金生产过程，本发明提供了一种准确和可靠的羰基液体计量装置和方法，为羰化冶金生产过程中准确计算上下游生产系统成本提供了必要条件。

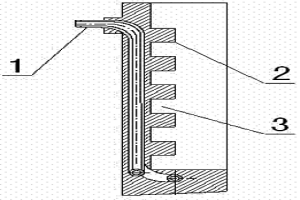

用于冶金炉炉体的冷却水套 577

 0

本实用新型提供了一种用于冶金炉炉体的冷却水套，包括水管及固定件，所述水管外包裹有导热套，所述导热套与固定件相连接；所述导热套为铸铜。本实用新型的水管可由熔点高于铸铜的的紫铜制成，加工时将铸铜块融化并浇铸于紫铜管外形成导热套，并可根据需要将导热套铸成不同形状，使本实用新型获得更大的使用范围；加工过程中不会出现堵孔现象；冷却效果好，使用寿命长，能够满足一般冶金炉炉体的冷却需求。

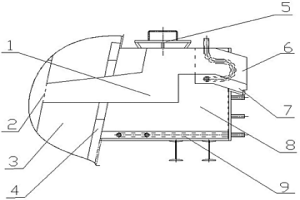

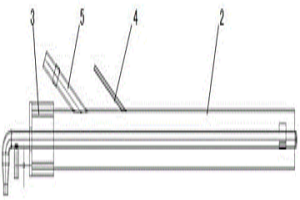

用于清除冶金炉结焦的燃烧器 605

 0

本实用新型涉及冶金领域，具体涉及一种用于清除冶金炉结焦的燃烧器，包括油枪，在所述油枪外套装有套筒，所述套筒靠近油枪进油的一端套有密封盖，所述套筒筒壁连接有氧气进气管、二次风进气管，所述油枪的枪头与套筒内壁之间设有三角固定架。本装置具有结构简单，操作方便、省力，不易损坏、投资成本低等特点，延长了结焦清除的周期，有效地提高了冶金炉作业率和负荷率。

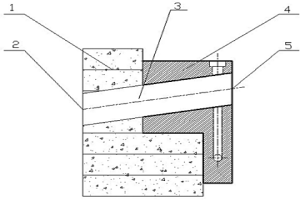

冶金炉虹吸放渣装置 585

 0

本实用新型提供了一种冶金炉虹吸放渣装置，包括贴合冶金炉炉壁砌筑的炉砖，所述炉砖上开设有贯穿炉砖的虹吸通道；所述虹吸通道斜向上设置，其一端与冶金炉相连通构成虹吸口，另一端为放渣口；所述放渣口的位置高于虹吸口的位置。本实用新型结构简单，构筑成本低；由于冷却水套和炉砖直接相连，炉砖受热膨胀均匀，不易产生裂缝，保证了生产安全。

冶金炉窑循环冷却水管道过滤器 904

 0

本实用新型提供一种冶金炉窑循环冷却水管道过滤器包括进水口、设置有开关的引流管和出水口，冶金炉窑循环冷却水管道过滤器内装有滤筒，冶金炉窑循环冷却水管道过滤器上设置有蒸汽进口和反洗水进口，滤筒的一端与进水口相连，另一端与排水口相连；生产过程中管道内杂物被滞停在过滤器滤筒内，定期进行清理，从而确保炉体及设备的安全稳定运行，降低生产成本。

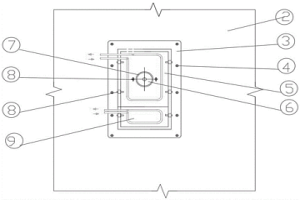

冶金炉熔体排放装置 920

 0

本发明公开了一种冶金炉熔体排放装置，所述冶金炉的炉壳上固定有矩形外框，外框内腔的上部连接有大水套，下部连接有小水套；大水套和小水套的宽度相等且等于外框内腔的宽度，大水套的长度为小水套长度的2‑3倍，且大水套和小水套的长度之和等于外框内腔的长度，冶金炉的内壁构筑有耐火砖；本发明是在原有的水套下部增加了一块小水套，同时将固定水套的外框按大水套和小水套的尺寸进行加工制作。小水套放置在大水套下部时，炉体排放时用正常使用的放出口，将小水套拆下移到大水套的上部时，将大水套移到下部作为事故放出口或检修用的放出口使用。本发明具有结构简单、节省空间、使用方便、安全可靠等优点。

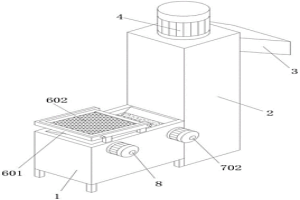

冶金用粉末金属上料装置 766

 0

本实用新型公开了一种冶金用粉末金属上料装置，属于冶金技术领域，其技术方案要点包括倒料箱，所述倒料箱的右侧固定连接有输送箱，所述输送箱的右侧连通有出料管，所述输送箱的顶部固定连接有第一电机，所述第一电机的输出端贯穿至输送箱的内腔并固定连接有螺旋杆，所述螺旋杆的表面与输送箱的内壁接触，所述倒料箱的顶部设置有筛选机构，所述倒料箱的内腔设置有研磨机构；所述筛选机构包括活动架、过滤网、移动杆和导向槽，解决了现有的上料装置结构较为单一，由于在冶金的过程中，对粉末金属颗粒的尺寸大小有一定的要求，上料装置无法对粉末金属中较大的颗粒进行筛选，从而影响加工质量的问题。

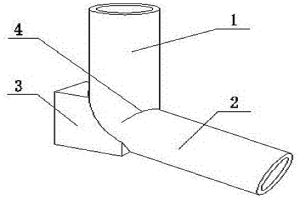

冶金炉窑石英石加料管道 936

 0

本实用新型公开了一种冶金炉窑石英石加料管道，属于冶金设备领域，解决了冶金炉窑加料管道的拐弯部容易破裂的问题。本实用新型包括竖直管道和倾斜管道，竖直管道下端和倾斜管道上端相连，竖直管道和倾斜管道的连接处形成拐弯部，在拐弯部外侧设有托斗，托斗与竖直管道和倾斜管道完全连通。本实用新型杜绝了石英石与拐弯部管道的接触，避免从竖直管道流下的石英石对拐弯部管道造成摩擦和撞击，从而延长了加料管道的使用寿命，节省了维修成本。

羰化冶金生产中的计量装置 704

 0

本实用新型公开了一种羰化冶金生产中的计量装置，该装置包括羰基液体物料的收料罐、中转计量罐和出液罐组成，三个罐子上均配置有压液进气管、排气管、压力表和液位计。收料罐接收来自合成系统来羰基液体，通过压液输送管道将羰基液体压入中转计量罐到一定液位后，将中转计量罐压入出液罐供后续系统如分解系统等对羰基液体进行处理。其中中转计量罐的压液前后液位差可以有效准确计量。对于羰基液体边产边耗的羰化冶金生产过程，本实用新型提供了一种准确和可靠的羰基液体计量装置和方法，为羰化冶金生产过程中准确计算上下游生产系统成本提供了必要条件。

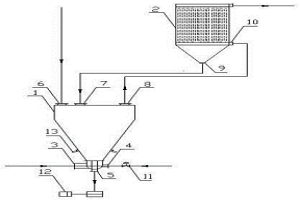

羰化冶金渣的消毒装置 639

 0

本实用新型公开了一种羰化冶金渣的消毒装置，该消毒装置包括消毒仓和布袋收尘器，其中，消毒仓下端两侧位置设有空气进口和臭氧进口，消毒仓底部设有排渣口，同时，消毒仓上端设有羰化冶金渣进口、布袋收尘渣进口和排气口，布袋收尘渣进口与布袋收尘器底部的布袋收尘器排渣口连接，排气口与布袋收尘器进口连接。本实用新型的羰化冶金渣的消毒装置的结构合理，避免羰化渣在羰化合成釜内长时间停留，使羰化渣快速消毒，提高了羰化合成釜的生产效率，且安全可靠。
