全部
▼
热搜：
973
0

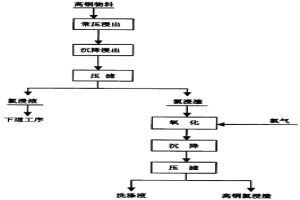

一种氯浸渣开路铜的生产方法,涉及有色冶金湿法冶金中氯化浸出过程中铜的开路方法。其特征在于其过程依次包括:将高铜物料进行常压通氯浸出、停氯常压浸出、氯浸渣洗涤常压氧化浸出压滤分离高铜氯浸渣和洗涤液;洗涤液进入下道工序,高铜氯浸渣实现铜的开路。本发明的方法,实现了铜的开路,氯浸渣铜镍比能达到4∶1以上,铜含量高达25%,保证了系统的正常运行,解决了带入杂质、金属收率低、污染环境、能耗和生产成本高问题。
1002
0
本发明公开了一种高浓度硫酸镍溶液中分离硝酸根的方法，属于有色金属湿法冶金领域，以解决高浓度硝酸镍中硝酸根的分离问题。该方法将树脂应用于高浓度硫酸镍溶液中硝酸根的吸附，用硫酸溶液洗涤预处理新树脂，再用此处理后的树脂吸附硫酸镍中的硝酸根；采用硫酸溶液解析树脂上的硝酸根，解析后液中硝酸根含量高于2g/l的溶液外排，回用硫酸和硝酸；硝酸根含量低于2g/l的解析后液进入下次饱和树脂的解析。本发明方法简单易操作，硝酸根脱除深度高、不引进任何杂质，整个工艺过程保证硫酸镍溶液的纯净和高浓度，不产生废水废渣，属绿色冶金。
658
0

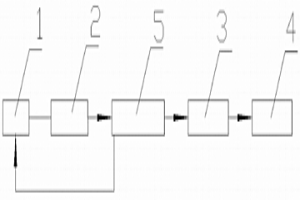

本发明涉及冶金、化工行业用“硫磺—氧气燃烧”生产液体二氧化硫的生产系统与方法,解决“硫磺—氧气燃烧”法生产液体二氧化硫过程中,二氧化硫炉气中的硫磺蒸汽易堵塞冷凝净化系统的问题。控制炉气温度的二氧化硫生产系统,在余热利用锅炉与冷凝净化系统之间加装有二氧化硫炉气温度控制装置,该装置是二级夹套式炉气恒温器。将来自焚硫炉尾部的二氧化硫烟气,输入第一级夹套式炉气恒温器的进口,向第一、第二级夹套式炉气恒温器的夹套进口向夹套内通入蒸汽或冷凝水或热水,使第二级夹套式炉气恒温器出口的炉气温度保持在120℃～140℃,硫磺蒸汽变为液态硫,在重力作用下,回流至焚硫炉。实现系统畅通连续化生产,提高生产效率与烟气纯度。
1085
0
本发明涉及一种磁选铜镍高锍得到的合金的浸出方法。其特征在于采用两段常压浸出、加压浸出、加压除铁和硫酸铜蒸发结晶的工艺,得到贵金属富集比高的加压渣直接进入贵金属系统。本发明的方法,为一种处理由磁选铜镍高锍得到的合金(粗粒合金)物料的冶金技术。通过分段浸出其中的镍、铁、铜,得到富集贵金属的浸出渣可送往贵金属处理。浸出的含铁浸出液进行加压除铁,除铁后液是杂质较少的镍溶液,可直接进入镍系统。含铜浸出液进行蒸发结晶,得到硫酸铜形成铜的开路,结晶母液在浸出系统中循环使用。工艺简单高效、环境友好的流程。适合处理铜镍合金,也可通过调整相关技术参数,可以适用各种品位的合金矿物选择性浸出分离镍、铜及贵金属。
978
0
一种氯化镍溶液结晶的方法,涉及一种湿法冶金中盐类溶液的结晶,特别是蒸发浓缩后氯化镍溶液结晶的方法。其特征在于是将经蒸发浓缩后的氯化镍溶液放至结晶机有效体积的4/5处,通冷却水将溶液降温后加入晶种,溶液在晶种的作用下产生晶粒;溶液降至一定温度时,停冷却水保温,然后继续冷却降温至产出大量晶体后,再将1/5结晶机有效体积的浓缩液补入结晶机中,将产出的细小结晶颗粒溶化,继续降温至离心温度,进行液固分离。本发明的方法,实现了氯化镍单釜产量的提高,产出的氯化镍产品结晶颗粒大、颗粒颜色均匀,确保了氯化镍产品的外观质量和产量。
856
0

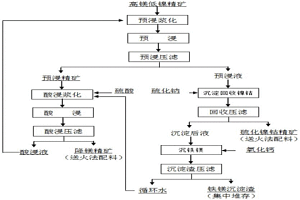

本发明公开了一种高镁低镍精矿酸浸降镁方法，涉及湿法冶金技术领域，包括1)、准备高镁低镍精矿材料；2)、将高镁低镍精矿进行预浸浆化、预浸和进行预浸压滤处理，得到预浸精矿和预浸液；3)、向预浸液中加入硫化钠，回收压滤后得到沉淀后液和硫化镍钴精矿；4)、向沉淀后液加入氧化钙，在经过沉淀渣压滤得到循环水和铁镁沉淀渣；5)、预浸精矿经过酸浸浆化、酸浸和酸浸压滤后得到酸浸液和降镁精矿，酸浸液返回到预浸浆化处，酸浸浆化时需要加入硫酸和得到的循环水。本发明通过浆化、预浸、酸浸和沉淀回收等工序处理得到降镁精矿，可直接送去火法冶金炉窑配料处理，为硫化类镍贫矿的增量开产创造了一种经济实用的处理途径。
1030
0
一种含羰基镍废气的燃烧处理方法,涉及一种羰化冶金生产过程中产生的含羰基镍废气的燃烧处理方法的改进。其特征在于燃烧处理的含羰基镍废气是利用流体的文丘里原理,在焚烧炉进气管上增加套管,在套管前端设有压缩空气进气管,既实现冷却废气管温度,又实现废气与空气配气。首先打开压缩空气阀门向套管中鼓入空气,再开启含羰基镍废气进气阀门,进行混流配气燃烧的。本发明的方法利用流体的文丘里原理,在废气焚烧前进行混流配气,在废气进气口形成负压区,延缓废气中的羰基镍在进气口处分解形成镀镍的速率,增加废气连续处理时间,使废气焚烧过程连续、稳定进行,实现及时消毒处理的目的。
1115
0
一种不溶阳极电积钻的方法,涉及一种采用湿法冶金方法生产的镍钴的氯化冶金电积方法。其特征在于其电积采用的不溶阳极为钛涂钌材质,电解时通过设在阳极液板上的集气罩将电解过程中阳极产生的氯气和电解阳极液抽出后,在气液分离器中分离出氯气,氯气进入回用系统;分离后的阳极液进入脱氯塔进行余氯的二次分离;经气液分离后,阳极液返回系统循环使用,氯气经碱吸收后排放。本发明的方法,在不溶阳极电积工艺生产电积钴产品过程中采用的脱氯方法,有效的解决了阳极氯气外泄问题,使现场环境没有受到污染,可有效利用回收的氯气。
752
0
本发明属于冶金领域，是一种合成羰基镍的原料，由如下质量份数的物料配置而成，镍铁合金90%～95%，铜粉3%～8%，硫磺粉1%～2%；配置过程为：在即将出炉的熔融状态镍铁中依次加入按上述配比计量好的铜粉、硫磺粉，铜粉、硫磺粉加入后为沉降倒运工序，沉降倒运时间控制在0.5h～1h，沉降倒运后进行水淬操作，水淬制粒粒度控制在2mm～10mm，水淬后晾干，晾干时间控制在2h～5h。本发明的有益效果是：将红土矿火法冶炼产品粗镍铁从不锈钢冶炼领域拓展至气化冶金领域，使其成为高附加值的羰基铁粉、羰基镍粉、镍丸等系列羰基镍产品。
902
0

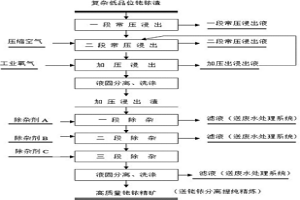

本发明涉及一种从复杂低品位铑铱渣中高效富集金和铂族金属的方法，属于稀贵金属湿法冶金领域，本发明使用低浓度纯硫酸溶液进行一段常压浸出、二段常压浸出、加压浸出，所述一段常压浸出过程不通入或加入氧化剂；二段常压浸出中空气作为氧化浸出剂；加压浸出中采用工业氧气作为氧化浸出剂；之后采用三步除杂工艺，得到高品位高质量的铑铱精矿。本发明工艺简单，环境友好，过程中不产生有毒的废气、废渣等，亦不使用有毒的试剂，铑铱等稀贵金属的富集比和回收率高，富集渣贵金属品位达到15%、贵金属回收率达到98%以上，便于衔接铑铱分离精炼。
1021
0
一种含镍铁渣的洗涤处理方法,涉及一种镍冶炼湿法冶金中渣的洗涤处理,特别是氯化镍溶液净化除铁产出的含镍铁渣的洗涤处理方法。其特征在于是将含镍铁渣加入氯化镍生产蒸发过程中形成的蒸汽冷凝水中,配成含镍铁渣与冷凝水的体积比为1∶5渣浆,在75℃～85℃温度下,缓慢加入4MOL/L盐酸,控制浆液PH=2.0～3.5,反应30～50分钟后进行固液分离,铁渣含镍达到2%以下。本发明的方法,具有工艺简单,操作简便,有效降低了铁渣含镍,提高了有价金属回收率。
657
0

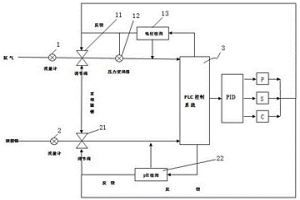

本发明公开了一种氯气氧化除杂智能控制系统及控制方法，属于冶金领域，以解决在湿法冶金氯气氧化除杂过程中参数等控制不稳定，影响连续稳定除杂效果和溶液化学质量的问题。该系统包括PLC控制系统、氯气流量计、碳酸镍流量计、检测单元、执行单元，测单元包括电位计、压力变送器和pH检测计，执行单元包括氯气调节阀和碳酸镍调节阀；在除杂反应罐的第一个反应槽内装有电位计，电位计通过电位转换器连接PLC控制系统；在除杂反应罐上装有pH检测计，pH检测计连接PLC控制系统。智能控制的关键在于提前预判的计算和设置与反应过程、末端检测反馈的数据进行联锁，为实现氯气氧化除杂过程连续稳定的精细化控制创造了条件。
1102
0

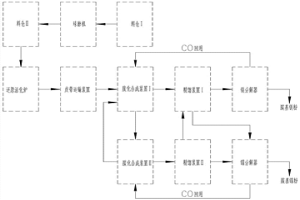

本发明属于冶金领域，是一种红土矿火法冶炼产物粗镍铁的深加工处理系统及处理方法，含镍铁物料依次经过料仓Ⅰ、球磨机、料仓Ⅱ、还原活化炉、皮带运输装置、羰化合成装置Ⅰ，羰化合成装置Ⅰ产生的羰基铁进入精馏装置Ⅰ、一次羰化渣进入羰化合成装置Ⅱ，羰化合成装置Ⅱ产生的羰基镍进入精馏装置Ⅱ、二次羰化渣返回羰化合成装置Ⅰ，精馏装置Ⅰ的轻组分进入镍分解器生产羰基镍粉、重组分进入铁分解器生产羰基铁粉，精馏装置Ⅱ的轻组分进入镍分解器生产羰基镍粉、重组分返回精馏装置Ⅰ，铁分解器、镍分解器产生的CO返回羰化合成装置Ⅰ、Ⅱ。效果：将红土矿火法冶炼产品粗镍铁从不锈钢冶炼领域拓展至气化冶金领域。
815
0
本发明公开了一种海绵镍及其制备方法，属于冶金技术领域，以解决将氢氧化镍从传统应用领域拓展至气化冶金领域和氢氧化镍精炼工艺流程长、投资大的问题。该海绵镍制备原料的质量份数为：氢氧化镍60‑80份、煤粉16‑32份和石灰4‑8份；制备方法包括配料、混料、制粒、还原、冷却和筛分步骤，其中还原步骤升温时间为30‑50h；温度达到180℃‑220℃时恒温10‑20h。本发明配方简单合理、制作方便，取代了供应紧张的硫化镍，保证生产原料充足，性价比高，同时，极大地缩短了镍精炼流程。
674
0
一种氯化镍浸出渣的处理方法,涉及一种镍冶炼湿法冶金中渣镍的浸出渣洗涤浸出方法。其特征在于把氯化镍浸出渣加入氯化镍生产蒸发过程中形成的蒸汽冷凝水中,配成氯化镍浸出渣与洗液的体积比为1∶4渣浆,在温度为85～95℃、通入氯气、氧化还原电位在430～460MV条件下,反应3.5～4.5小时后,进行渣—液分离,得到含镍小于5%以下的氯化镍浸出渣。本发明的方法,工艺简单,操作方便,有效降低了氯化镍浸出渣中镍的含量,提高了氯化镍生产中有价金属的回收率。
1066
0

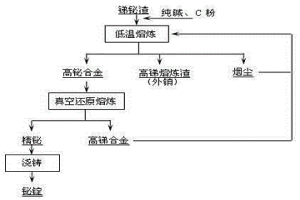

本发明公开了一种铜精炼系统锑铋渣生产精铋的方法，本发明将含Bi?8-30%、Sb?20-60%、Cu?0.1-0.25%、Fe?5-15%、As?0.3-1.5%的锑铋渣采用低温熔炼，产生的高铋合金采用真空冶金技术进行精练并进一步脱除锑砷等杂质，精练铋金属。整个过程锑的脱除率不低于96%，铋的回收率不低于97%。采用本发明的方法，锑铋渣的锑铋能有效的分离处理，铋金属可以直接提取生产精铋，分离处理的锑金属可以作为氧化锑精矿进行销售，对铜电解液中锑铋等杂质元素的开路处理、为脱除铜阴极板中的杂质元素、提高铜阴极板的质量提供了良好的解决方法，本方法对现有生产不造成影响，工艺流程短、锑脱除率高、环境友好、金属回收率高。
869
0
一种处理含羰基铁废水的方法，涉及一种在羰化冶金生产过程中产生含羰基铁废水的处理方法，其特征在于其处理过程是在含羰基铁废水加入双氧水作为氧化剂，将废水中含有的羰基铁氧化成固体状态铁氧化物分离，实现含羰基铁废水进行消毒处理，并回收废水中的有价铁金属。本发明的一种处理含羰基铁废水的方法，适用于废水中羰基镍体积分数＞65％的废水的处理过程，以30％－50％的双氧水，与废水中含有的羰基铁进行氧化还原反应，对废水进行消毒处理，实现达标排放，并回收残留物中的有价金属，与传统工艺相比消毒处理效果好，处理过程中不会产生污染物排放，对环境友好，反应产物为以Fe2O3为主的固体状态铁氧化物，经洗涤后可回收利用。
819
0
本发明公开了一种降低氯化镍产品水不溶物含量的方法，属于湿法冶金技术领域。该方法是先将除油工序产出的蒸发前液采用精密过滤器过滤后进行蒸发，蒸发后产出水不溶物SiO2，然后将蒸发后液再次采用精密过滤器过滤，以去除蒸发过程中产出的SiO2，最后进行冷却结晶、离心、干燥、包装，产出水不溶物含量为0.00097‑0.0011%的氯化镍产品，处于氯化镍HG/T2771‑2009标准要求（水不溶物含量≤0.005%）的较优区间，提高了氯化镍产品的质量。本发明采用足够精度的精密过滤器过滤除Si，设备一次性投入后长期受益，成本低廉，且不会产生镍的副产物，保证了氯化镍产品的纯度。
911
0
一种从镍阳极泥中回收硫磺的方法,涉及冶金行业用含硫物料提取硫磺的生产过程,特别是湿法冶金生产电解镍后的镍阳极泥中提取硫磺的生产方法。其特征在于以镍阳极泥为原料,根据单质硫熔点的不同,将镍阳极泥加热至130℃～145℃熔化,在保温状态下进行热过滤,滤出不熔性残渣,将液态纯净硫磺浇注、冷却、包装为成品。采用本方法,具有产品质量高、工艺过程简单等优点,与其他提硫方法相比更适合于镍阳极泥的物料性质。
894
0
一种恒定电流生产镍扣的方法,涉及一种采用可溶阳极电解和不溶阳极,在纯硫酸介质、氯化介质和混酸介质中恒定电流下生产含硫或不含硫镍扣的冶金方法。其特征在于生产镍扣的镍扣导电柱直径为Φ15MM、相邻导电柱中心距离30MM、电解的电流密为300-350A/M2、电流强度7000A-8000A。本发明采用增大镍扣极板实际导电面积的方法,以降低电解过程中的实际电流密度,从而较少和降低电解过程中的边缘效应,使镍扣在生长过程中按照一定的形状生长。生产出的产品均匀、操作简单、易于实现规模化生产、电气设备投资低、单槽产量高,能够实现镍扣的生产与电解镍的生产在同一电解系统中进行目的。
739
0
一种镍电解液除铜方法，涉及一种采用湿法冶金 工艺生产金属镍的过程中电解液的净化除杂方法，特别是镍电 解液净化除铜的方法。其特征在于是在镍电解液加入硫代硫酸 镍作除铜剂进行除铜净化的，其工艺过程为：在镍电解液中按 S2O3 2－ /Cu2+＝4.4～7∶ 1比例加入硫代硫酸镍，在65℃～70℃温度下，加酸调整pH 值：pH为0.5－2；搅拌反应时间：30－40min，分离生成CuS 沉淀，得净化后除铜后液。本发明的硫代硫酸盐除铜剂易溶于 水，除铜时即使加入过量也不会造成铜渣含镍升高，这不同于 镍粉，镍精矿，硫化镍除铜，故渣含镍低。硫代硫酸镍除铜剂 的使用使铜渣量减少到现在的1/4，降低了工艺强度，节约了 人力和能耗。
657
0
本发明公开了一种合金增材的耐磨管道，属于增材金属耐磨管技术领域，其技术方案要点耐磨管包括底层和耐磨层，所述耐磨层包含以下质量百分比含量的元素；C 3.0‑5.5wt％，Si 0.3‑2.5wt％，Mn 0.3‑2.5wt％，Cr 15‑30wt％，S≤1.0wt％，P≤1.0wt％，Fe合金粉末根据需要添加，以上各元素的质量百分比总和为100％，从而通过冶金结合增材的方式，将碳钢和高耐磨合金成分复合在一起达到冶金结合，实现耐磨性能，由于耐磨层主要结构以针状的碳化铬合金金相组织实现耐磨功能，因此耐磨层表面有龟裂特征，和底材冶金结合后有韧性，打磨抛光后，增加该增材耐磨管的硬度，且根据抗拉强度测试，明显该增材耐磨管抗拉强度、冲击韧性性能较高，有效增加该耐磨管的硬度。
694
0
一种镍包覆铜的复合粉的生产方法,涉及一种采用湿法冶金方法制备粉末冶金用的金属粉末,特别是在铜粉表面包覆了镍的金属复合粉的制备方法。其特征在于制备过程首先配制35～45g/l的硫酸镍溶液,加热到80～90℃,在搅拌下加入铜粉,调节溶液pH至11.5～13.5,在搅拌下按每升硫酸镍溶液加入75～95ml的量缓慢加入联氨,反应至完成,过滤洗涤,60～80℃真空干燥,得到镍包铜粉。采用本发明的方法,可以制备出镍含量在17%-25%的镍包覆铜粉,制备的包覆粉末具有一般机械混合粉末没有的特性,如粉末冶金中易于合金化,使用过程中不发生偏析等。
764
0
一种处理二次草酸钴的方法,涉及一种有色金属湿法冶金方法,特别是湿法冶金生产钴过程中将其二次钴转化为草酸钴或电积钴产品的方法。其特征在于其方法是用采用镍精炼系统化学法分离的钴渣作氧化剂,在硫酸介质中将二次草酸钴打开,使二次草酸钴分解为硫酸钴溶液送入精炼厂钴系统生产草酸钴或电钴产品的。采用本发明的方法,浸出液送入精炼厂现行钴湿法冶炼系统,生产电积钴或草酸钴产品。从二次草酸钴到电积钴产品或草酸钴产品,完全是一个湿法冶金工艺过程,与精炼厂现行钴系统生产工艺融洽的结合,不需要增加任何工艺设备。与现有技术相比,具有流程简单、成本低、对环境污染小、金属回收率高的特点。
899
0
一种羰基铁粉的制备方法，特别涉及一种采用气化冶金方法生产低羰羰基铁粉的方法。其制备过程采用气化冶金方法，其特征在于制备过程控制还原炉还原段5段的温度在390-410℃，控制羰基铁粉的还原时间大于4.5h-5.5h，控制还原炉羰基铁料层的厚度在5cm以下，控制还原炉内部氢气的流量在大于40Nm3/h-40Nm3/h。本发明的方法，降低了气化冶金方法生产的羰基铁粉中的碳含量，优化了羰基铁粉的性质，使羰基铁粉可以满足市场的需要；通过调整不同的处理参数，可以得到不同碳含量的产品。
781
0

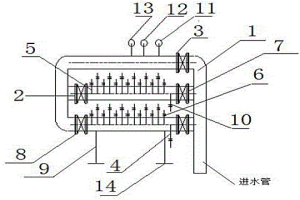

本实用新型公开了一种分级配水管组装置，包括带有进水管的环形干管，所述环形干管的底部设有支架，所述环形干管内设有至少一个分水管，所述分水管和环形干管的下管道上均设有多个与冶金炉窑水冷件的支管连接的配水支管，相邻两个配水支管的长度不一致；本实用新型环形干管的下管道上均设有多个与冶金炉窑水冷件的支管连接的配水支管，相邻两个配水支管的长度不一致，使配水支管分级分层，快速解决冶金炉窑水冷件热量分散，保证冶金炉窑安全、高效、平稳、可靠的正常生产运行，提高了冶金炉窑水冷系统的检修维护效率，降低了冶金炉窑投资和生产成本。
701
0

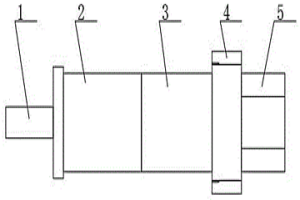

本实用新型公开了一种冶金炉窑升温保温用天然气喷嘴，包括依次连接的入口管、混风管、进风阀以及出口管，所述入口管前端设有圆形开口，圆形开口上连接有进气管，进风阀包括内进风管和外进风管，内进风管的外径等于外进风管的内径，内进风管的前端设有外螺纹，外进风管的前端设有内螺纹，外进风管与内进风管螺纹连接；所述内进风管和外进风管的管壁上均设有若干进风孔，且内进风管和外进风管上的进风孔相对设置，内进风管和外进风管重合时形成进风通道。本实用新型能够通过转动外进风管，调整空气和天然气的混合比例，从而调整喷嘴火焰的燃烧状况和火焰长度；本实用新型结构简单、实用性强，具有很好的应用前景和使用价值。
1001
0

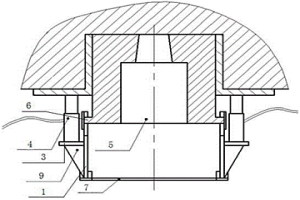

一种冶金炉窑锍口拆除装置，包括拆卸板，所述拆卸板底部设有通孔，板面上垂直固接有支座，所述支座上设有分离式液压千斤顶；两块所述的拆卸板通过通孔卡在锍口水套两侧的边缘凸起上。本实用新型以分离式液压千斤顶代替了现行的用倒链进行锍口的检修拆除；同时设计了与锍口相适配的拆卸板；解决了现有技术中存在的效率低，作业难度较大等问题，且消除了作业过程中存在的安全隐患。
中冶有色为您提供最新的甘肃金昌有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
