甘肃白银有色金属理论与应用

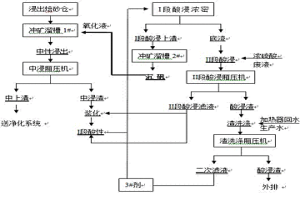

沉矾矿浆不经过滤直接冲矿工艺 854

 0

本发明提供了一种沉矾矿浆不经过滤直接冲矿工艺，包括如下步骤：（1）将沉矾矿浆加废液配置成酸度68-73g/l，含锌量Zn2+:90～110g/l，含铁量1～2g/l的氧化液，废液来湿法炼锌的自其他工序，物理参数为酸度170-180g/l，含Zn2+55～65g/l。；（2）氧化液中加入锌焙砂冲矿进入中性浸出工序；（3）沉矾矿浆直接进入氧化槽配置氧化液，氧化液经冲矿后进入中浸工序；（4）中浸工序反应2h后，经液固分离，得到中浸渣，沉矾产生的铁矾渣进入中浸渣，中浸渣先后进入I段酸浸、II段酸浸，彻底裂解不溶锌。沉矾矿浆不经固液分离，简化了浸出工艺，铁矾渣得到充分浸出，降低了渣含锌，渣含锌由6.5%降低到了5%以下，以2万吨产量核算即可减少270吨锌金属损失，相当于年创经济效益230多万元。

从硫酸稀土溶液中制备低镁二水合硫酸钙副产物的方法 940

 0

本发明涉及一种从硫酸稀土溶液中制备低镁二水合硫酸钙副产物的方法，该方法以硫酸冶炼分离稀土精矿过程中产生的硫酸稀土溶液为原料，采用氢氧化钙为中和剂，通过控制氢氧化钙浆液浓度、硫酸稀土液中REO浓度，反应时间、反应温度、中和PH值、陈化方式等条件，在不损失稀土收率，并且保证为下游稀土冶炼即萃取分离供给合格的硫酸稀土料液的条件下，可制备出满足水泥、建材、化工等行业使用的CaSO₄·2H₂O副产品。而且其CaSO₄·2H₂O质量达到：m_（CaO）≥30.9%，m_（MgO）≤0.05%。整体工艺实现了工业化生产成本更低，为绿色环保生产、循环经济利用奠定了坚实的基础。

从锌浸出渣中高效回收锌的方法 1143

 0

本发明公开了一种从锌浸出渣中高效回收锌的方法，属于湿法炼锌领域，解决了现有的硫酸化焙烧‑水浸出工艺存在的锌浸出率较低的问题。本发明的技术方案是：将锌浸出渣和硫酸混合均匀，混合好之后在常压下将混合物放在气氛炉中焙烧；焙烧完成后，取出焙砂，冷却、研磨；在常温常压下，将研磨后的焙砂放入盛有自来水的容器中，然后将所述容器置于磁感应强度为0.5～3T的平行磁场中，搅拌浸出，搅拌方向要使得正离子产生向上的洛仑兹力；浸出结束后，进行固液分离。本发明的有益效果是：磁场改变了水分子结构，降低了溶液黏度，将焙砂中三价铁水解产物溶解，释放出包裹的锌；磁场提高了锌浸出率，缩短了锌浸出时间。

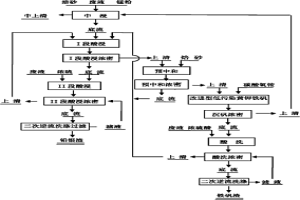

二段高温高酸-黄钾铁矾除铁-铁矾渣酸洗湿法炼锌工艺 1083

 0

本发明提供了一种二段高温高酸-低污染黄钾铁矾除铁-铁矾渣酸洗湿法炼锌工艺,属于有色金属冶炼技术领域。该工艺经中性浸出、一段酸浸、二段酸浸、预中和、沉矾、酸洗工序,高回收率得到到锌金属。锌金属的总回收率为94.45%。铁矾渣中有价金属的损失较少,金属回收率高,而且改善了矾渣对环境的污染。

废电解液制备高纯硫酸铜的方法 772

 0

本发明涉及一种废电解液制备高纯硫酸铜的方法，该方法是指在铜浓度为40~55g/L、硫酸浓度为155~185g/L的废电解液中加入氧化铜粉末与双氧水，经加热反应得到低酸硫酸铜溶液；所述低酸硫酸铜溶液用碱调pH值至3.5~4后静置，经过滤分别得到除砷铁渣和硫酸铜净化液；所述硫酸铜净化液经蒸发浓缩、结晶、过滤，即得纯度＞97%的硫酸铜，滤液则返回废电解液。本发明工艺简单，生产成本低，不但反应速率快，而且显著提高废电解液制备硫酸铜的产品质量，解决了冶炼硫酸铜含酸、含杂超标的问题。

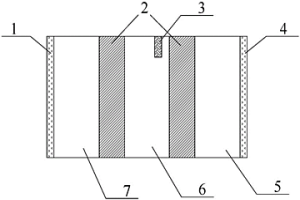

工业水脱氯方法 1093

 0

本发明涉及一种工业水脱氯方法，具体实施如下，准备一电解槽，并在电解槽的阳极和阴极之间，利用两组对氯离子选择性透过的阴离子交换膜构建出相互独立且沿阳极指向阴极的方向依次分布的阳极室、中间室和阴极室；在中间室内注入需处理的工业水，并在阴极室加入不含氯离子溶液，阳极室中加入氯化钠饱和酸性溶液或含除氯剂悬浮液；向电解槽的阴、阳持续加载电压，带氯离子浓度达到处理要求，撤除加载电压，工业水脱氯完成。上述方法，基于电解槽和对氯离子具有选择透过性的阴离子交换膜形成特有的除氯用中间室，使得工业废水在脱除氯离子的同时，最大程度保留其中可回收利用的离子，提高了脱氯过程的选择性，降低了脱氯成本，提高了资源回收利用率。

金银矿物浸出组合药剂及其制备方法 936

 0

一种金银矿物浸出组合药剂及其制备方法，由以下重量份的原料制成：硫代硫酸钠2‑6；氨水0.5‑2；1‑丁基‑3‑甲基咪唑氯盐1‑3；硫酸钠0.5‑1.0；其制备方法为：先在水中添加1‑丁基‑3‑甲基咪唑氯盐，搅拌4‑6min，再添加被浸矿样，搅拌20‑40min，继而添加氨水，搅拌20‑40min，最后添加硫代硫酸钠和硫酸钠，搅拌至浸出结束。本发明提出的组合浸出剂及应用具有金银浸出率高、选择性好、制备流程简单、适应性强的优点。

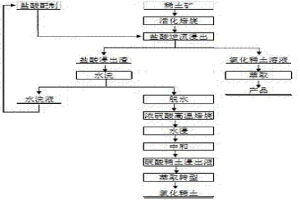

包头混合型稀土精矿分解处理工艺 1049

 0

一种包头混合型稀土精矿分解处理工艺，包括以下步骤：步骤1、将包头混合型稀土精矿在350‑600℃温度下进行活化焙烧，活化时间为1‑6小时，得到活化焙烧矿；步骤2、活化焙烧矿用3mol/L‑8mol/L盐酸溶液进行逆流优溶浸出，得到低酸度的少铈氯化稀土溶液和盐酸优浸渣；步骤3、盐酸优浸渣水洗脱水后得脱水浸出渣和水洗液；步骤4、脱水浸出渣和浓硫酸以质量按比例混合、焙烧，得到硫酸焙烧矿；步骤5、硫酸焙烧矿进行后续的水浸、中和除杂工序，得到硫酸稀土溶液。本发明采用盐酸逆流浸出的方法，稀土溶液的浓度高达250g/L有利于后续萃取分离，盐酸优化浸出避免了四价铈的浸出，可以有效避免配位氟的浸出，从而避免萃取过程中产生氟化稀土三相物。

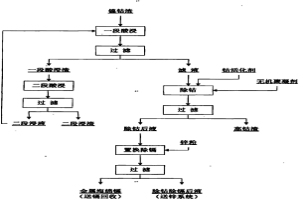

锌冶炼净化产镍钴渣锌钴分离新工艺 703

 0

本发明涉及一种锌冶炼净化产镍钴渣锌钴分离新工艺,该工艺用钴活化无机聚凝法把钴从镍钴渣浸出液中分离出来并富集,使钴得到回收,除钴后的浸出液采用常规的锌粉置换法将镉除去得到海绵金属镉,送入锌冶炼铜镉处理工序回收金属镉。除钴、镉后液返回锌冶炼主系统中的浸出工序加以回收,这样镍钴渣中的锌、钴、镉等金属得到综合回收,同时消除了锌行业内对该渣长期堆存对环境污染的影响以及不定期外卖转移镉等重金属污染物的风险,实现了该渣循环利用闭路运行,无废水废气外排,综合回收有价金属,达到清洁生产要求,解决了行业难题。

酸性污水重金属捕捉剂 766

 0

一种酸性污水重金属捕捉剂，由以下重量份的原料制成：二甲基二硫代磷酸钠12‑21；二甲基二硫代氨基甲酸钠6‑10；硫代硫酸钠3‑6；磷酸三钠1‑3；亚硝酸钠0.2‑0.5；水59.5‑77.8。本发明制备工艺简单，容易操作，能有效地与pH值为0‑5的酸性污水中的重金属发生化学反应生成不溶于稀酸性溶液的不溶物，几乎能捕捉包括Cu²⁺、Cd²⁺、Hg²⁺、Pb²⁺、Mn²⁺、Ni²⁺、Zn²⁺、Cr³⁺、Co³⁺等各种重金属。沉淀较快，酸性污水经过处理后，固液分离快速、简便。

新型聚合物防腐涂层材料 848

 0

本发明涉及一种新型聚合物防腐涂层材料。其特点是为A、B双组分的涂层材料,B组分为固化剂,其重量份为A组分重量份的10～30%;A组分的组成及重量份为:主料为固体份为100%的聚酯聚氨酯改性环氧树脂30～50份,填料为不同片径的玻璃鳞片30-50份、纳米级二氧化钛3-5份、钛白粉、云母粉、炭黑中的至少一种任意比例搭配10～20份,辅料为石棉粉、立德粉、滑石粉中的至少一种任意比例搭配1～5份,助剂为消泡剂、流平剂、触变剂、偶联剂中的至少三种任意比例搭配0.3～1份。该涂层材料施工方便快捷、粘结强度高、使用成本低,具有优异的防腐耐磨性、良好的抗渗透性能、较高的耐温性和100%的固体份。

锌电解耐蚀阳极板材料及其制备方法 903

 0

本发明公开了一种锌电解耐蚀阳极板材料及其制备方法，按照质量百分比计，Ag 0.1%‑0.3%、Ca 0.005%‑0.015%、Sr 0.006%‑0.008%，余量为Pb，通过熔融，加入Y 0.01%‑0.03%熔炼、保温、冷却、轧制得到锌电解阳极板，其抗拉强度大于25MPa、硬度大于7.5、伸长率不低于40%，导电率不低于8S/m。本发明通过向传统的Pb‑Ag‑Ca‑Sr四元合金中添加稀土Y，得到的阳极板材料具有优异的力学性能、抗腐蚀性能及电学性能，应用前景广阔。

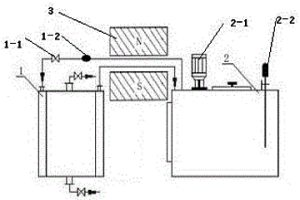

协同萃取分离和回收重金属离子的方法 868

 0

本发明公开了一种协同萃取分离和回收重金属离子的方法，包括以下步骤：a.配置待测液，将含重金属离子的溶液与萃取剂混合，并将混合后的料液置于分相器中；b.待测溶液的磁化，开启恒温水浴箱的循环泵，打开阀门，将加热棒的温度设置在55℃，待测溶液从分相器中经过设置于输液管路两侧的可调永磁场进入恒温水浴箱，再由恒温水浴箱经过设置于输液管路两侧的可调永磁场，回到分相器；c.萃取，磁化完成后，关闭循环泵，待测溶液全部流回分相器时，分离和回收重金属离子；d.取样分析，待测液分层后分别用取样器对上、下层液体取样，贴上标签以示区别，用气相色谱对其进行分析。

由镍钴铁高温合金中回收镍钴有价金属的方法 741

 0

本发明涉及一种由镍钴铁高温合金废料中回收镍钴有价金属的方法。本发明首先将镍钴铁高温合金废料做阳极，采用电化学容解的方式进行造液，造液后利用黄钠铁矾法除铁，除铁后将镍钴有价金属共沉积，最终获得高纯镍钴混合盐；通过该法处理的镍钴铁高温合金废料，不但解决了传统湿法方式处理镍钴铁高温镍合金废料难溶解的问题，而且有效的回收了废料中的镍钴有价金属。

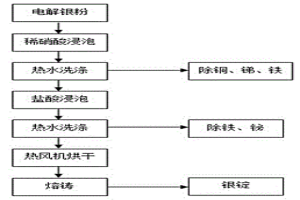

电解银粉除杂方法 692

 0

本发明涉及金属银生产制备技术领域，公开了一种电解银粉除杂方法，适用于银电解精炼过程中去除电解银粉中的Cu，Fe，Bi，Sb等杂质，它包括将电解银粉经质量浓度为18-22g/L的常温稀硝酸溶液浸泡后用60-80℃的热水第一次洗涤30min，再用质量分数为8-10%的常温盐酸溶液浸泡后用60-80℃的热水第二次洗涤30min，再经热风机烘干等步骤，即可有效除去电解银粉中的Cu、Fe、Bi、Sb等杂质，本发明所制备的电解银粉符合GB/T4135-2002国家标准中1#银标准的规定，经过熔铸即可生产出符合规定的银锭。

脱氯剂及其制备和使用方法 1132

 0

本发明公开一种脱氯剂，包括铅化物和银化物，按质量百分比计，所述脱氯剂中的铅含量≥27.5％，1.3％≥银含量＞0％。本申请中的脱氯剂脱氯效率很高，且脱氯过程工序少，操作流程简单，同时本申请中使用的原料价廉易得，极大的降低了脱氯的成本；脱氯剂中加入了少量的银，加了银之后，即便溶液中只有微量的氯离子，也可以被富集在固体中充分得到氧化，即体现了脱氯剂中铅和银对脱氯效果具有协同的作用，进一步提高了脱氯剂的脱氯效果。

从镉绵酸溶中提高镉回收的方法 656

 0

本发明属于冶炼工程副产品回收利用技术领域，具体涉及一种从镉绵酸溶中提高镉回收的方法。本发明中铜镉渣系统是以净化系统一段净化、二段净化产出的铜镉渣为主要原料，生产粗镉、铜渣及贫镉液为主的系统，铜镉渣的主要成分为锌、铜、镉，采用锌、镉及其化合物易溶于硫酸、铜不易溶于硫酸及锌粉置换镉等原理回收其中的锌、铜及镉，镉经锌粉置换以金属形态粗炼产出粗镉外售，铜则以金属形态富集于渣转至铜业公司回收，产出的贫镉液与镍钴渣进行反应。本发明减少了镉绵中金属镉的损失，减少了镉绵置换报废率，降低了镉团粗炼时锌含量超标不易压团，粗炼时材料消耗过大等问题，对铜镉渣的回收利用，减少了铜镉渣的堆放贮存。

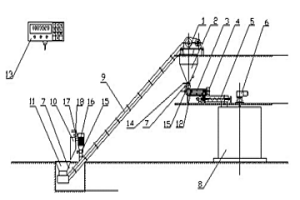

干粉物料自动化加料系统 1079

 0

一种干粉物料自动化加料系统,包括原料加料斗、电子皮带称、贮料斗、刮板输送机、浆化槽及螺旋输送机,所述的加料斗设在刮板输送机下端,所述刮板输送机上端设一贮料斗,贮料斗下端设一电液动闸门,电液动闸门下端连接星形给料机,星形给料机下端设有电子皮带称,电子皮带称下端设一螺旋输送机,螺旋输送机下端设有原料浆化槽,浆化槽上端设有搅拌装置;所述刮板输送机的驱动装置设在刮板输送机上端。本发明利用电子皮带秤自动加料技术,使干粉物料加入精确、量化、连续,达到稳定控制系统Fe3+及Fe2+,沉矾上清清澈,含固量低。同时消除了锰粉和碳铵对环境的污染以及对人身造成的危害,具有很好的经济价值和行业推广价值。?

锌浮渣脱氯工艺 820

 0

本发明一种锌浮渣脱氯工艺，先将铜冶炼烟气制酸产生的污酸经硫化沉铜铋分离铼产生的铜铋渣通过碱法脱砷，碱浸液含砷20～40g/L，用于制备砷产品；碱浸渣在硫酸体系下氧化浸出，固液分离可得硫酸铜溶液和渣相，渣相含铋高达40～60％，用于回收铋；取浸铜液体积的一半加入锌浮渣，完全反应后再加入另一半浸铜液发生归中反应进行脱氯，固液分离可得渣相和硫酸锌溶液，渣相碱洗后返回归中脱氯过程，碱洗液送水处理系统，硫酸锌溶液返回锌电积工序。本发明不仅脱除了锌浮渣中的氯，而且对铜冶炼不断累积的砷铋进行开路，解决了湿法炼锌锌浮渣堆存造成的资源浪费问题，实现了渣的资源化利用。

聚氨酯改性环氧树脂复合涂层材料及其制备方法 716

 0

本发明公开了一种聚氨酯改性环氧树脂复合涂层材料及其制备方法，该材料包括A、B两种组分，以质量百分比计，A组分由38～48%的互穿网络聚合物和49～59%的填料及1～5%助剂经高速分散、研磨所制得的混合物，B组分由40～60%的改性胺固化剂与44～54%的填料及1～2%助剂高速分散后所制得的混合物。使用时，将所制备的A组份、B组份按重量比为1:3‑5混合均匀后，进行施工。该材料具有粘结强度高，抗冲击性能好，耐腐蚀性能优良等特点，用于锌电解阴极板绝缘耐蚀包边涂层，可很好的解决塑料夹条作为耐蚀绝缘层所存在的技术不足，提高阴极板使用寿命2～3倍。

含氟、磷的稀土抛光粉的制备方法 865

 0

本发明涉及一种含氟、磷的稀土抛光粉的制备方法，其特征在于，包括如下步骤：沉淀、氟-磷复合添加剂处理、焙烧、破碎、分级。本发明在抛光粉前驱体合成时同时添加氟、磷元素，可以有效控制抛光粉的晶型，并使其具有一定的晶体缺陷，获得了更好的抛光性能，磨削能力更高，表面精度更好。

强制低温法保证铜质量超标时锌电积安全开车工艺 965

 0

本发明提供了强制低温法保证铜质量超标时锌电积安全开车工艺，在电解槽上设置制冷风机，开车时温度20-22℃，将酸锌比调至1.8-2.0，电流为总负荷30%～40%，24h时铜离子浓度降至2.8-3.2mg/l，电流为总负荷40%～50%，48h时铜离子浓度降至2.0mg/l以下，生产电流为总负荷50%～70%，保证槽温在20-30℃间；72h时铜离子浓度降至0.3mg/l以下，恢复正常生产。本发明采用强制降温分段的操作法，实现锌电解循环液中铜离子5.0～1.5mg/l时安全开车，而不发生铜烧板，此新方法可以推广应用到其他锌湿法冶炼厂，以提高工厂对于锌电解液中铜含量标准的适应范围，和减少工厂和车间因为大修或临时停车造成的开车等待时间过长等问题，其技术经济效益明显，在生产中有实际的应用价值。

EDTA容量法测定铜渣、铜镉渣中锌、镉方法 947

 0

本发明提供了一种EDTA容量法测定铜渣、铜镉渣中锌、镉方法，在大量铜离子及铁、铝等干扰元素的存在下，以过氧化氢为氧化剂，以氟化钾为掩蔽剂，用六次甲基四胺缓冲溶液控制pH值在6～6.2，消除干扰元素对终点的影响，以EDTA络合滴定法测定锌镉合量，减去由原子吸收测得的镉量，即为锌量。本方法操作简单快速，而且分析方法的准确度、精密度良好，很适用于湿法炼锌系统中铜渣、铜镉渣、海绵镉中锌、镉含量的分析，对于准确可靠的指导生产有重要的作用，工厂不用额外投入大量的设备购置费用，仅在药剂方面少量改进即可快速又准确的测定铜渣、铜镉渣、海绵镉中锌、镉含量。

从含碲苏打渣中富集回收二氧化碲的方法 682

 0

本发明属于分离化学领域，涉及一种从含碲苏打渣中富集回收二氧化碲的方法。将破碎后的含碲苏打渣和水按质量比1 : (1～5)混合加入磨浸机中，再向磨浸机中加入所述含碲苏打渣质量10～30%的浸出剂，开启磨浸机进行细磨、搅拌和浸取工作10～30min，将反应后的浆料倒出后进行过滤、洗涤，得到碲浸出液；向碲浸出液加入H2SO4溶液中和至pH＝3～5，然后过滤、洗涤、烘干得产品；开启磨浸机运行20-30min；过滤分离出浸出液，向得到的滤液中加入20%-60%的硫酸溶液中和至pH＝3～5，使沉淀析出；最后过滤、洗涤、烘干即得二氧化碲粗品。本发明具有碲浸出时间短、碲浸出率高、浸出液中的其他金属杂质含量少等特点。

金属冶炼过程渣中Cu、Pb、Zn、Fe的回收利用方法 715

 0

本发明公开了一种金属冶炼过程渣中Cu、Pb、Zn、Fe的回收利用方法，属于有色冶金二次资源回收技术领域。该方法将球磨后的金属冶炼过程渣、还原剂、黄铁矿、石英石和石灰石制成混合物料后送入熔炼炉，在1200‑1300℃的条件下造锍熔炼120‑180min，得到粗铅、冰铜、炉渣以及富集氧化锌的烟尘；粗铅经火法精炼除去杂质铜后电解，得到含铅量＞99.99%的电铅成品，直接出售；冰铜送至铜冶炼系统；炉渣水淬得到水淬渣，外售炼钢厂；富集氧化锌的烟尘直接出售或送至湿法炼锌系统。本发明对金属冶炼过程渣的回收利用率高，得到的产品附加值高，回收过程控制简单，实现了各种金属冶炼过程渣中有价金属的资源化利用，Cu、Pb直收率高达90%以上，Zn、Fe直收率达到95%以上。

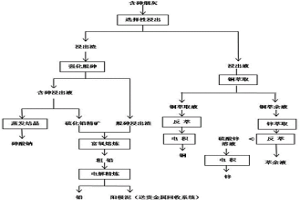

含砷烟灰多金属综合回收工艺 889

 0

本发明的含砷烟灰多金属综合回收工艺，通过选择性浸出得到含锌、铜的浸出液和含砷、铅的浸出渣，浸出液通过铜萃取剂和锌萃取剂分别进行萃取，然后经反萃和电积得到铜和锌；浸出渣通过H2O2和Na2S2O3?混合脱砷剂浸出得到含砷浸出液和含铅脱砷浸出渣，含砷浸出液浓缩结晶得到砷酸钠，脱砷浸出渣通过火法提铅和电解精炼得到铅。本发明的工艺利用湿法和火法冶金联合，综合回收过程和冶炼主系统得到了有效的结合，部分工艺和主流程工艺可以无缝对接，工艺步骤环保。有效回收了金属铜、锌、铅，使砷得到资源化处理。

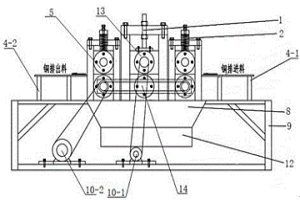

用于铜排表面渣处理打磨机 739

 0

本实用新型属于湿法冶金设备技术领域，具体公开了一种用于铜排表面渣处理打磨机，包括平台支架，所述平台支架上表面的两端设置有进料支架和出料支架，所述进料支架和出料支架之间设置有打磨装置，所述打磨装置与电机一连接，所述电机一安装在平台支架上；其可以完全代替手工打磨作业方式，提高作业效率，降低劳动强度，自动化程度高；同时在打磨装置的两端安装了校平装置，在打磨铜排的同时也将其校平了；其在打磨装置的底部设置了废渣物料收集装置，并利用了收尘袋，其避免了打磨时产生的灰尘等废渣物料对操作人员造成伤害以及污染其作业环境。

硫化锌精矿的氯化浸出方法 933

 0

本发明公开了一种硫化锌精矿的氯化浸出方法，属于湿法冶金技术领域，包括浸出设备，浸出设备包括搅拌槽、吸收塔、安保吸收塔、泵和管道，所述浸出设备的氯化浸出方法为：将硫化锌粉末与水或电解质溶液在搅拌槽中混合搅拌，得到硫化锌浆料；用泵将硫化锌浆料泵入吸收塔，向吸收塔中通入氯气，使氯气与硫化锌浆料在吸收塔中充分接触反应；当硫化锌浆料与氯气的反应达到终点时，关闭泵并停止氯气输入，对搅拌槽中反应完成的硫化锌浆料进行过滤，得到滤液和滤渣；对滤渣进行浮选分离，得到单质硫。本发明通过搭建硫化锌精矿浸出设备，利用浸出设备实现对硫化锌精矿的直接浸出，生成物为硫单质，较硫酸更易于储运，工业用途更广，价值更大。

萃取法去除含钙镁皂料稀土溶液中钙镁离子并提纯钙镁的方法 986

 0

本发明公开了一种萃取法去除含钙镁皂料稀土溶液中钙镁离子并提纯钙镁的方法，属于稀土湿法冶金萃取技术领域。本发明多级萃取前还包括皂化控制段，多级萃取由铵/镁分离控制段、镁/钙分离控制段以及镁钙/皂料稀土分离控制段前后3个分离段组成；所述铵/镁分离控制段的首级出口水相与皂化控制段的皂化废水汇合从皂化控制段排水口排出；所述镁/钙分离控制段的首级出水相一部分排出，用于蒸发结晶后制作融雪剂，一部分用作上一级的水相；所述镁钙/皂料稀土分离控制段的首级出水相一部分排出，用于蒸发结晶后制作融雪剂，一部分用作上一级的水相，镁钙/皂料稀土分离控制段的末级有机相转出用作稀土萃取生产线的负载有机。

从高钙氯化镧铈溶液中制备低钙碳酸镧铈的方法 685

 0

本发明公开了一种从高钙氯化镧铈溶液中制备低钙碳酸镧铈的方法，属于稀土湿法冶金废水处理技术领域。本发明以高钙氯化镧铈溶液为原料，以碳酸氢铵为沉淀剂，并以特定的沉淀终点pH值为5.3～5.6，得以在形成碳酸镧铈沉淀与不形成碳酸钙沉淀之间取得平衡，进而制得低钙碳酸镧铈；再通过控制沉淀终点pH值为6.5～8.0，将剩余的氯化镧铈沉淀为碳酸镧铈后经盐酸溶解、稀硫酸除钙、过滤得到低钙氯化镧铈溶液，与萃取线出来的原料混合后继续按照上述方法制备低钙碳酸镧铈。本工艺在保证收益率的同时降低了碳酸镧铈中的钙含量，避免在后续制备镧铈系列研磨材料、镧铈系列催化材料等功能材料时降低功能材料的使用性能。
