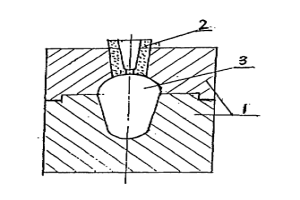

本发明涉及一种冶金工艺即一种可直接生产锻件的铸钢坯的生产方法。首先制备符合标准的优质钢水,然后采用金属型铸模浇注,浇注时采用发热保温帽口把工件的终凝点引到浇口系统,铸坯的几何形状为锥体。本发明效果如下:不依赖钢厂的钢材可以照样生产合格的产品并适应大小批量的生产和订货;减少了工序,可铸成和零件相关重量,减少了料头、料尾的浪费,铸坯成本每吨只有购钢材的1/2或3/5;缩短了中间环节和制造周期,适应面广,从低碳、中碳、高碳到低合金、高合金、高强度钢等材质范围都能适用。

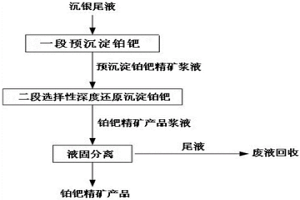

本发明属于有色冶金领域中的贵金属冶炼技术,涉及一种改进硫化钠沉淀法深度回收沉银尾液中铂钯的工艺,工艺具体为:一段预沉淀铂钯:沉银尾液中大部分铂钯及贱金属一并沉淀,且所得预沉淀铂钯精矿浆液的酸度和氧化性有明显降低。二段选择性深度还原沉淀铂钯:采用还原剂选择性深度还原预沉淀铂钯精矿浆液中的铂和钯离子,所得铂钯精矿尾液中铂、钯均<3~5mg/L。相较于现行硫化钠一段深度沉淀铂钯工艺,本发明的有益效果是,采用本发明的工艺得到铂钯精矿产品的铂、钯含量显著更高,且铂钯精矿产品浆液的沉降性显著更优良。本发明技术适于处理硝酸浓度宽泛的沉银尾液,流程简短,操作简单,技术指标稳定。
本发明涉及一种从酸性含砷溶液中还原脱除砷及制备金属砷的方法,属于有色金属冶金领域。本发明以金属铁粉为还原剂,以过渡金属离子为活化剂,在高温高压条件下,将酸性含砷溶液中砷还原为单质砷,通过液固分离获得高纯度的单质砷和亚铁溶液,从而实现砷的脱除和金属砷的湿法制备。本发明具有工艺简单、成本低、反应效率高、砷脱除率高的优点,具有较好的产业化应用前景。
本发明涉及冶炼领域,尤其涉及一种新型转炉冶炼特殊钢方法。一种新型转炉冶炼特殊钢方法,所述冶炼方法包括以下步骤:步骤一:高炉制铁水;步骤二:铁水脱硫处理;步骤三:复吹转炉冶炼;步骤四:炉外精炼;步骤五:模铸。二中铁水全部进行脱硫预处理,处理后的S含量低于0.005%,所述步骤三的复吹转炉冶炼包括造渣、供氧和温度控制,所述造渣采用单渣法造渣,所述供氧,氧枪的工作压力设置在0.9‑1.0MPa,供氧量在36000立方米每小时;所述温度控制,在铁水脱硫结束进行降温时,采用不同的冷却剂,降温大于10度时采用铁矿石和海绵铁,小于10度时采用冶金渣或钢粒。本方法可以尽可能的去除掉钢锭内的杂质,以满足更高精度的钢锭需求。

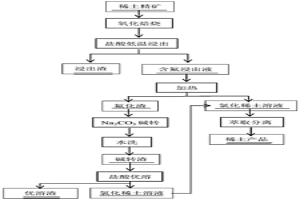

本发明属于湿法冶金技术领域,涉及了一种分解氟碳铈矿的方法,该方法具体包括以下步骤:S1)氟碳铈矿氧化焙烧;S2)熟矿低温络合酸浸;S3)絮凝沉淀固液分离,得到含氟稀土料液和酸浸渣;S4)含氟稀土料液脱氟处理,得到稀土氟化物和氯化稀土溶液;S5)稀土氟化物利用碳酸钠碱转后酸溶,得到氯化稀土溶液;S6)将S4)得到的氯化稀土溶液与S5)得到的氯化稀土溶液混合后除杂,通过萃取分离得到相应稀土产品。稀土精矿REO浸出率可达71.5%,镧浸出率95%,铈浸出率48%,镨钕浸出率高达97%。大幅降低碱转过程碱消耗、减少碱转废水的排放量,节约能源,同时能够获得较高的稀土浸出率,经济效益显著。
本发明公开了一种MAX相增强铜基复合材料及其制备方法,所述复合材料由MAX相和铜合金组成,所述MAX相所占体积比例50~70VOL%,其余体积为Cu‑Cr‑Mg‑P基体铜合金材料。其制备方法包括先进行MAX相骨架烧结、再进行MAX相骨架镀镍,然后将镀镍MAX相骨架浸渗铜合金,最后进行高温保温淬火和时效处理得到所述复合材料。该种制备方法通过控制MAX相与镍之间的界面反应形成TiCx和Ni‑A固溶体界面层,控制Ni和Cu之间的高温扩散形成Ni‑Cu冶金界面,并促进铜合金时效析出调整合金基体、界面层和MAX相骨架之间的性能匹配制得具有高强度、高耐磨、耐高温和导电导热、并可承受塑性加工的MAX相增强铜基复合材料。
本发明公开了一种汽车转向用横拉杆,包括球壳、防尘罩和球销杆,所述球壳背部设置有球壳轴,球壳轴外壁上设置有与其它部件固定的球壳外螺纹,球壳外螺纹上设置有防松处理粘合剂层,所述球壳前部设置有球槽,球槽内部安装有球座,所述球座为粉末冶金结构座体,所述球销杆一端设置有安装在球座内的球头,球销杆另一端设置有横杆轴,横杆轴外壁上设置有与其他部件固定的销杆外螺纹,所述球销杆中段设置有卡装环槽,所述防尘罩的左端套口通过短锁条套装在卡装环槽内,防尘罩的右端套口通过长锁条套装在其他部件上,本发明结构布置合理,整体产品性能好,球座耐磨损,球壳不易开裂,使用寿命长。
本发明涉及有色金属湿法冶金领域,特别涉及一种从红土镍矿中提取镍、钴、锰的方法。本发明包括步骤:将矿样破碎研磨过筛,矿样的粒度控制在0.074~0.15mm;将氯盐溶解到盐酸中,配制成盐酸氯盐溶液;采用盐酸氯盐溶液直接浸出红土镍矿,控制浸出温度和浸出时间,同时从底部通入氧化性气体来强化有价金属的浸出和抑制杂质金属的浸出。本发明可以浸出有价金属镍、钴的同时抑制铁的浸出,防止后续工序中浸出液中的铁生成沉淀而造成镍钴的损失,镍浸出率达到83%以上,钴的浸出率达到72%以上,锰的浸出率达到89%以上,而铁的浸出率只有11—19%,很大程度上降低了铁的浸出。

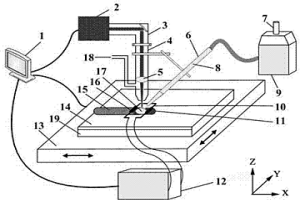

一种激光-感应复合熔覆制备高强高导铜基合金涂层的方法,该方法的特点是:首先,对专用铜基合金粉末进行化学镀镍处理,形成具有核-壳结构的镍包铜基合金粉末,然后,对基体表面进行除油、除锈与表面活化以及化学镀镍处理;最后,采用激光-感应复合熔覆的方法在基体表面制备高强高导铜基合金涂层。本发明具有加工效率高、成本低以及技术经济效益好等优点,在航空、航天、汽车、冶金、电力等广泛使用铝及铝合金、镁及镁合金、铜及铜合金的表面强化与修复领域具有广阔的应用前景。

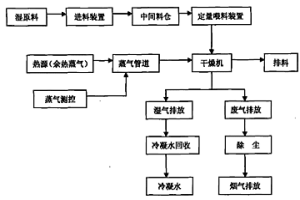

一种矿物原料余热干燥系统,该系统由进料系统、干燥机、热源装备系统、废气排放系统、排料系统所组成,所述干燥机采用余热蒸汽作为干燥媒介,整个干燥系统具有简单、整洁、无污染等特点。本发明解决了传统干燥技术采用燃煤或燃油产生的高温烟气作热源,作业环境差,能源消耗大,生产成本高,排出尾气粉尘量大,收尘净化系统复杂,环境污染严重等问题。本发明可用于对原料的含水量有限制要求的冶金、化工等行业、也可用于对粗加工后的中间产品有限制含水要求的医药、食品等行业的原料或中间产品的干燥处理。
本发明公开了鸟巢蜂窝支撑剂,它包括本体(1),所述本体外形呈方体形或圆柱形,所述本体(1)内腔形成有大小均匀且呈上下平行或交错和左右交错或平行排列的通孔(2),所述鸟巢蜂窝支撑剂抗压强度大于200N/cm2、空隙率为60-90%、比表面积大于800m2/m3。本发明所述鸟巢蜂窝支撑剂内腔又具有紧密有序排列、且壁薄大小均匀的呈规则排列的通孔,因而其比表面积超过800m2/m3,孔隙率可达到60-90%,不仅可有效支撑催化剂,增加固定床反应器使用周期,而且有利于实现杂质过滤、吸附、气固相反应,大量吸附催化剂颗粒、同时其保护增大催化剂接触面积和提高催化活化性能,提高催化效果,降低运行工作成本。广泛用作炼油、石化、化工、环保和冶金等行业中催化剂的支撑载体及保护系统。
本发明提供了一种从离子型稀土矿中制备碳酸稀土的方法,属于稀土冶金技术领域。本发明使用萃淋树脂吸附‑解吸,可以实现杂质Mg、Fe和大部分Si、Ca的去除,萃淋树脂可以循环利用,通过解吸后液余酸中和、除铝剂除Al工序可以实现Al的高效去除、稀土损失少,且除铝剂可以循环利用。最终经过沉淀,可以得到稀土含量烧后稀土总量大于93wt%的碳酸稀土产品。本发明生产环境良好,杂质去除率高,化学试剂消耗量少,稀土沉淀产品纯度高,杂质含量少,后期稀土冶炼分离成本低。
本发明属于有色金属冶金技术领域,具体涉及一种粗碲粉自净化生产高品质二氧化碲的方法,该方法利用反应容器对含粗碲粉物料进行加压氧化‑压煮处理,反应结束后过滤得到压煮液,压煮液经氧化中和后脱硒,得到高品质二氧化碲渣作为后续4N碲生产的原料,该方法通过行加压氧化‑压煮处理后经氧化中和,实现粗碲粉中杂质的自净化,能够显著减少产出的二氧化碲中杂质元素的含量,提高二氧化碲品质,缩短后续精碲生产工艺流程。本方法流程短、成本低,对提高以粗碲粉为原料生产的二氧化碲品质效果明显,得到二氧化碲渣中:碲含量≥70%、砷含量<0.02%、铜含量≤0.01%、硒含量≤0.01%、铅含量<0.01%、锡含量<0.03%。
一种测定高炉布袋除尘灰中全铁含量的分析方法,涉及冶金化学分析技术领域,该方法采用试料分解后,以氯化亚锡还原试液中大部分的Fe3+,用钨酸钠为指示剂,用三氯化钛将剩余Fe3+还原为Fe2+,过量的Ti3+还原WO42‑生成“钨蓝”,以稀释的重铬酸钾溶液将钨蓝氧化,使蓝色褪去,以二苯胺磺酸钠为指示剂,在有硫酸和磷酸存在下,用重铬酸钾标准溶液滴定,此时全部Fe2+被氧化为Fe3+,根据滴定中所消耗的重铬酸钾标准溶液毫升数,计算全铁含量。该分析方法具有准确、简单、易掌握的特点。
本发明提供了一种离子吸附型稀土的原地浸取方法,涉及湿法冶金技术领域。本发明将原地离子吸附型稀土按风化程度不同划分为强风化稀土层、中等风化稀土层和微风化稀土层;分别提取各稀土层的部分稀土作为样本,采用浸取液对每一类稀土层的样本进行浸出试验,通过EDTA滴定法测定每一类稀土层的样本浸出率最高时对应的浸取液pH值;根据浸出试验测定的浸取液pH值,调配每一类稀土层浸取所需pH值的浸取液,然后分别注入对应稀土层的浸取通道进行原地浸取。本发明针对不同风化程度的稀土层采用不同pH值浸取液,提高了中等风化层和微风化层的稀土离子浸出量,对于不同品位的稀土矿,可以有效地提高稀土的浸取效率,减少稀土矿物资源的浪费。

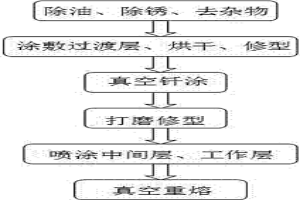

一种煤截齿修复再制造方法,其特征在于:对截齿磨损部位先通过真空钎涂镍基自熔合金恢复基本形状,再利用超音速等离子喷涂中间层、工作层,最后进行真空重熔。通过这种方法修复制造的截煤齿涂层与基体形成冶金结合,可以获得应力缓和、高结合强度的耐磨、耐蚀和抗冲击疲劳梯度涂层,从而达到提高截煤齿的工作寿命。
一种利用高频爆炸喷涂技术制备高致密度陶瓷涂层的方法,所述方法步骤如下:(1)将待喷涂陶瓷粉末置于干燥箱内烘干;(2)采用酒精、丙酮等有机溶剂清洗基体材料;(3)对基体材料表面进行喷砂处理,增加基体表面粗糙度;(4)将基体固定在工作台上,采用六轴机器人夹持的高频爆炸喷涂设备制备陶瓷涂层。所述方法制备的陶瓷涂层较现有技术所制备的涂层,致密度、硬度和结合强度等性能大幅提高,涂层的孔隙率< 2%,涂层的结合强度≥70MPa,涂层的显微硬度>1200HV0.3;且喷涂效率可达20~50次/秒,涂层生产效率大幅提高,适合在对涂层质量要求高的国防军工、能源、冶金等领域推广应用。
一种从钽铌矿冶炼萃取残液制取氟硅酸钠的工艺,其特征是按化学计量比大于萃取残液中氟离子1.2倍的量,加石英砂,沉淀分离出钨酸;然后在母液中加NaOH或NaCl,加入的钠离子总量>1.1倍的氟离子量,生成氟硅酸钠,过滤、洗涤、烘干;在提取过氟硅酸钠的母液中继续加入NaOH至pH值为7~8,蒸发结晶生成硫酸钠;将沉淀分离出的钨酸浸入水中,通氨使pH值大于8,粗钨酸因生成仲钨酸铵而溶解,过滤分离石英,经蒸发结晶、烘干、熔烧得三氧化钨,本发明工艺简单,易于操作,不需要特殊的手段和设备,不但可以制取氟硅酸钠,而且可得到硫酸钠、三氧化钨副产品,提高了钽铌萃取残液的处理效率和净化复用率,减少废水排放量,提高钽铌冶金的经济效益。
本发明属于粉末冶金领域,具体涉及一种球形硅钨复合粉的制备方法。为了解决现有技术中的方法制备得到的硅钨复合粉并不是均匀的球形且存在流动性差的问题,本发明提供了一种球形硅钨复合粉的制备方法。本发明制备方法以钨粉、硅粉为原料,经湿磨、喷雾干燥、等离子球化及过筛后制备了球形硅钨复合粉。采用本发明的方法能够制备得到硅、钨均匀分布、成球率高且流动性较好的球形硅钨复合粉,从而更好的满足硅钨靶材市场对于球形硅钨复合粉的更高质量要求和更大产量需求。本发明的制备方法制得的硅钨复合粉可应用于制备出硅、钨均匀分布的硅钨靶材,进一步扩大了其应用范围。

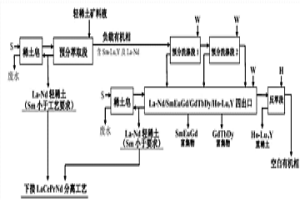

一种轻稀土矿预分萃取及负载有机相的中重稀土分离工艺方法,属稀土湿法冶金。本发明利用预分萃取轻稀土矿料液出口有机相含Sm‑Lu,Y及少量La‑Nd稀土,因有机相没经洗涤,负载稀土饱和,有机相稀土浓度高的特点。将这负载中重稀土的出口有机相直接作为中重稀土萃取分离的原料,进人中重稀土萃取分离工艺。中重稀土分离工艺中包含有Nd/Sm分离,其出口水相La‑Nd轻稀土进入预分萃取出口水相的下接LaCePrNd分离工艺。省去预分离萃取法分离轻稀土矿的预分离洗涤段和细分离工艺Nd/Sm分组。从而,使化工试剂酸碱消耗下降,工艺处理能力提高,萃取设备减少,并使萃取剂和稀土金属存槽量减少,生产成本降低,整体经济效益更好。同时工艺排放减少,利于绿色环保。
本发明公开了侧向壁流式蜂窝陶瓷膜过滤元件,它包括过滤元件本体(1),所述过滤元件本体上设置有若干排两端直通的蜂窝孔(3),在过滤元件本体上每间隔至少一排蜂窝孔之间设置有两端封闭并与过滤元件本体侧面相通的导流孔(2)。本发明装填密度高,封装组合方便,过滤路径短、价格适中,且过滤效率高、过滤效果好,其装填密度、过滤效率和过滤一致性几乎接近中空纤维膜元件,与蜂窝陶瓷整体管式膜和蜂窝陶瓷中空板式膜相比,在同等条件下,设备体积可大大降低,节省设备投资和设备占用空间,它广泛适用于污水和饮用水处理、以及石油化工、电力电镀、焦化冶金、造纸印染、医药食品等行业使用。

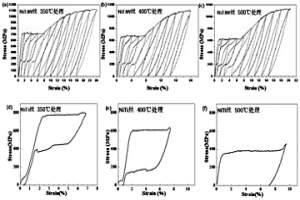

本发明公开了一种高热稳定性纳米晶NiTi‑W复合材料及其制备方法,通过利用弥散分布的细小W第二相稳定纳米晶NiTi合金晶界,以获得高热稳定性的高性能NiTi基复合材料。该复合材料的制备方法为,以Ni单质、Ti单质和Ni4W为原料,通过气雾化制粉获得NiTiW粉末,再将NiTiW粉末真空包套处理,通过粉末冶金烧结成NiTiW复合材料块体,辅以热锻、拔丝加工,使NiTi晶粒细化为纳米晶NiTi。获得的高热稳定性纳米晶NiTi‑W复合材料,由Ni、Ti和W三种元素组成,其中W的原子百分比为1~5%,Ni和Ti原子百分比满足:|Ni%‑Ti%|≤2%。与传统纳米晶NiTi材料相比,本发明利用弥散分布的细小W第二相稳定纳米晶界,有效提高了纳米晶NiTi的热稳定性。
本发明涉及金属冶金中化渣、脱磷硫的助熔剂技术,特别是一种萤石球及其生产方法。本发明的萤石球,CaF2质量百分比含量≥80%,水分质量百分比≤1%,其中SiO2质量百分比含量低于5%,硫元素质量百分比低于0.1%,磷元素质量百分比低于0.6%。本发明萤石球的生产方法包括步骤:原料准备、原料烘干、粘合搅拌、挤压成型、萤石球烘干。经试验采用预制成型、具有一定强度的萤石球团压入钢液的方法,带来了非常好的效果,不仅节约了资源、改善了对环境的影响,而且取得很好的使用、经济效果。
低膨胀、抗热震耐酸陶瓷材料,它配方重量组份是:斜顽火辉石25-35、高岭土65-75、长石10-30、石英5-30、结晶型氧化铝1-25、堇青石40-90、莫来石10-60,将上述配方经1050-1320℃两次烧结制作而成,它具有防裂缝、剥落、低膨胀、抗热震、耐酸防腐等特点,制作成本低、工艺简单、广泛应用于化工、冶金、石油化工、制药等设备中作陶瓷衬里。

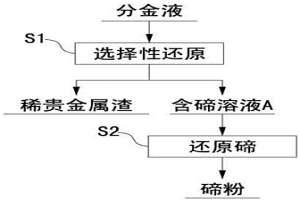

本发明属于有色金属湿法冶金技术领域,具体涉及到一种分离回收阳极泥分金液中碲的方法。该方法通过选择性还原使复杂溶液的碲保留在溶液中,然后再以还原方式回收溶液的碲,得到粗碲粉。本发明的优点和产生的积极效果是:本发明提供的一种分离回收阳极泥分金液中碲的方法无需复杂的操作而能够高效分离阳极泥分金液中碲,并实现溶液中碲高效回收;该方法通过选择性还原使复杂溶液的碲保留在溶液中,然后再以还原法方式回收溶液的碲,选择性分离效果好,回收率高。

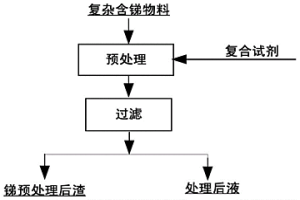

本发明属于有色金属冶金技术领域,尤其涉及一种深度浸出复杂含锑物料中锑元素的方法,该方法通过在复杂含锑物料预处理过程中加入某种复合试剂,能够显著提高复杂含锑物料后续浸锑过程中锑的浸出率,利于锑元素的有效富集和资源的高效利用。本方法操作简单、成本低,在对复杂含锑物料的处理过程中效果明显。处理后锑预处理后渣用于常规浸锑过程,锑的收率可稳定大于80%,处理过程更为经济高效。
本发明涉及冶金化工技术领域,提供了一种钨酸钠溶液转型的萃取体系,包括萃取剂、稀释剂和极性改进剂。本发明可处理高杂钨酸钠溶液,改善和优化生产工艺过程,萃取完全,减少了钨原料的损失,生产出低杂质含量、高质量的仲钨酸铵产品,能耗低、劳动强度低、生产成本低,作业环境良好;解决了现有技术生产过程中钨矿物原料损失,造成资源极大浪费和经济性差等问题。

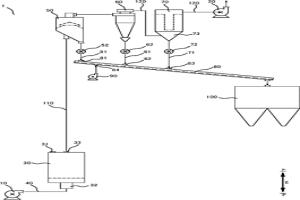

本发明公开了一种物料输送设备,还公开了一种物料输送方法。所述物料输送设备包括:气力提升罐,所述气力提升罐内具有容纳腔,所述气力提升罐上设有进风口、进料口和出料口,所述气力提升罐的进风口、进料口和出料口中的每一个均与所述容纳腔连通;风机,所述风机的出风口与所述气力提升罐的进风口相连;和分离器,所述分离器具有进料口和出料口,所述分离器的进料口通过正压输送管路与所述气力提升罐的出料口相连,所述分离器的出料口适于与冶金炉的进料口相连。根据本发明实施例的物料输送设备具有结构简单、制造成本低、折旧率低、使用寿命长、便于维护、稳定性强、输送效率高等优点。
中冶有色为您提供最新的江西有色金属电冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
