本实用新型公开了一种铅锌矿矿浆品位在线检测系统,属于矿物加工领域,以解决选矿厂关键位置的品位检测与控制困难的问题。该系统包括监控分析系统、PLC控制系统、测试系统,测试系统包括第二管道取样机、矿浆二次分配器、矿浆测量室、X荧光光谱分析仪;监控分析系统A与PLC控制系统相连,PLC控制系统与X荧光光谱分析仪相连,PLC控制系统还连接测试系统。本实用新型X荧光能量色散检测装置实现矿浆品位的检测,控制系统实现各执行部件动作的控制;数据分析系统输出矿浆的品位数值;矿浆采集与输送系统实现了测量矿浆的均匀性、稳定性;矿浆分时分配系统实现了多路矿浆的测量。本实用新型安全便捷、识别精准、智能化程度高。
本实用新型公开了一种矿物分选装置,涉及矿物分选领域,解决现有矿物分选装置破碎效果差造成分选效果不佳等技术问题,包括支架,所述支架包括水平台和设置在水平台两端的竖向支撑座,所述水平台上设有顶部开口的箱体,所述箱体的下端设有出料口,所述箱体内设有分选框,所述分选框上设有用于分选破碎后矿物颗粒的通孔,所述分选框下端固接有驱动分选框转动的旋转驱动组件,所述分选框内设有用于破碎分选框中矿物的破碎组件,所述竖向支撑座上设有用于调节破碎组件位置的位置调节组件,所述破碎组件设置在位置调节组件上,本实用新型通过旋转驱动组件、破碎组件和位置调节组件的配合实现对待分选矿物原料的破碎分选。
本实用新型涉及一种矿井污水的车载净化装置,该净化装置包括运载车体及设在所述运载车体上的前置处理装置、多介质过滤装置、淡化装置和净化控制装置;所述前置处理装置、多介质过滤装置、淡化装置三者之间均通过分支管路相互连接在一起;所述净化控制装置分别与所述前置处理装置、多介质过滤装置、淡化装置及远程计算机控制装置相连。本实用新型结构紧凑、实用、提高净化效率,可灵活机动地适应污水源变动等因素引起的可移动性要求,可满足矿井、油井、洗矿选矿等用户的特殊需要。
一种大型往复式给料机,属于对物料的中间流转、匀速给料,也适用于物料生产系统,及冶金矿山、建材、电力等行业给料设备技术领域,具体涉及一种主要由导料槽、支撑架、驱动装置(9)、托架(3)、曲柄连杆装置(8)和调节闸门(6)组成的大型往复式给料机,驱动装置(9)位于导料槽的一侧与曲柄连杆装置(8)连接,曲柄连杆装置(8)安装在支撑架上,调节闸门(6)位于导料槽的出料口处,结构简单,制造成本低,性能优越,使用寿命长,产量大而且其适应范围广泛;而且其适应性强,既可用于煤、焦等物料的给料,也适应水分大、粘性大的物料且不易堵塞;广泛用于矿山、碎石场、冶金、建材、化工、选矿、煤矿等行业的破碎、筛分生产线中。
本实用新型公开了一种双叶轮控制浮选机,涉及矿石筛选技术领域,解决浮选矿石效率低的技术问题,本实用新型用于矿石浮选装置,包括壳体和设于壳体上的入料口和排浆口,所述壳体外侧上半部设有与壳体连通开口向下的泡沫槽,所述壳体内设有搅拌组件,所述搅拌组件穿过壳体与设于壳体顶部的电机连接,所述搅拌组件上套设有导流筒,所述导流筒下半部设有循环孔,所述搅拌组件包括搅拌杆和设于搅拌杆上的搅拌上叶轮和多个搅拌下叶片,所述搅拌杆下半部穿过导流筒,所述搅拌上叶轮设于导流筒内,所述搅拌下叶片设于搅拌杆底部,所本实用新型结构简单在不需要充气的情况下使得矿石与气泡以及药剂的接触次数增多,浮选效果好,具有操作简单损耗小的优点。
本实用新型公开了一种铅锌矿石碎磨系统,属于选矿领域,以解决现有碎磨作业中材料消耗和能耗高的问题。一种铅锌矿石碎磨系统,包括颚式破碎机、半自磨机、输送机,所述颚式破碎机的下方设有一号带式输送机,一号带式输送机的另一端设在中间矿仓的上方,中间矿仓的下方设有二号给料机,中间矿仓的下方平行布置有三号带式输送机和四号带式输送机,二号给料机位于三号带式输送机和四号带式输送机的上方,三号带式输送机和四号带式输送机的端部设有五号带式输送机,五号带式输送机连接所述半自磨机,所述半自磨机连接溢流型球磨机。本实用新型提升了磨机的单位容积处理能力,提高碎磨作业衬板和钢球的有效利用率,降低了无用损耗。
本发明提供了一种天然黄钾铁矾矿物颜料的加工工艺,通过利用先进的选矿与提纯技术制备色度、粒径及其粒径分布稳定的天然黄钾铁矾矿物颜料。该加工工艺将采集的天然黄钾铁矾原矿依次经破碎—磨粉—湿法研磨—压滤—水洗—压滤—强力干燥步骤,装袋制得提纯的天然黄钾铁矾矿物颜料,提纯后颜料中黄钾铁矾含量不低于70%,粒径不低于200目。该工艺过程简便,产品回收率高,可以有效解决传统天然矿物质颜料制备过程耗时耗力、产品批次稳定性差的技术缺陷。得到的黄色天然矿物颜料粉末色正、质纯,可应用于壁画修复、寺院、唐卡、重彩画、没骨画、油画、仿古建筑、陶俑彩绘以及岩彩绘画颜料。

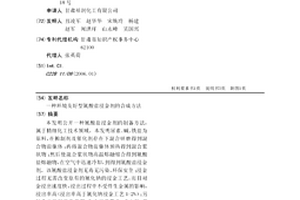

本发明公开一种氰酸盐浸金剂的制备方法,属于精细化工技术领域。本发明尿素、碱、铁盐为原料,在抑制剂及催化剂存在下混合研磨得到混合物前驱体;再将混合物前驱体预热得到混合浆状物;然后使混合浆状物高温熔融缩合得到氰酸盐熔融物,在空气中迅速冷却,到得到氰酸盐浸金剂。该氰酸盐浸金剂无毒无污染,环保安全;浸金过程无需改变原有的氰化钠的浸金工艺,而且对金浸出速度快,浸出过程中不受伴生金属的影响,浸出率高(浸出率高于氰化钠浸金工艺1-2%);另外生产原料廉价易得,生产工艺简单,成本低,易于工业化生产,是一种适用于微细粒金矿堆浸、池浸、炭浸生产工艺的新型选矿药剂。
本发明提供了一种用于壁画修复的天然土黄矿物颜料的加工工艺,通过利用先进的选矿与提纯技术制备色度、粒径及其粒径分布稳定的土黄矿物颜料。该加工工艺与流程的具体步骤为:破碎—磨粉—湿法研磨—压滤—水洗—压滤—强力干燥—(或焙烧)—装袋。天然土黄原矿中羟基氧化铁含量不低30%,提纯后羟基氧化铁含量不低于60%,粒径介于100~600目。该工艺过程简便,制得颜料色正质纯、粒径可控,可以满足壁画修复过程中对天然土黄矿物颜料色泽和粒径的个性化需求。
本发明公开了一种铅锌矿矿浆品位在线检测系统及方法,属于矿物加工领域,以解决选矿厂关键位置的品位检测与控制困难的问题。该系统包括监控分析系统、PLC控制系统、测试系统,测试系统包括第二管道取样机、矿浆二次分配器、矿浆测量室、X荧光光谱分析仪;监控分析系统A与PLC控制系统相连,PLC控制系统与X荧光光谱分析仪相连,PLC控制系统还连接测试系统。本发明X荧光能量色散检测装置实现矿浆品位的检测,控制系统实现各执行部件动作的控制;数据分析系统输出矿浆的品位数值;矿浆采集与输送系统实现了测量矿浆的均匀性、稳定性;矿浆分时分配系统实现了多路矿浆的测量。本发明安全便捷、识别精准、智能化程度高。
本发明涉及一种矿山行业的矿浆处理方法,确切讲本发明涉及一种可以提高湿法冶金工艺中提高金矿石溶解液的过滤速度的方法。本发明的方法包括以下步骤:将选矿后的矿石溶解液处理为酸性,并使矿石溶解液中的硅含量在2-5gL-1范围内,再在矿石溶解液加入明胶水溶液,明胶与硅的质量比控制在5:1–1:1范围内,经充分搅拌分钟后进行过滤处理。本发明可简单而快速的提高矿山行业矿石溶解液过滤速度,经处理后的溶液过滤速度可达到0.5-2.5m3m-2h-1。
本实用新型涉及一种利用磁性进行选矿的装置,特别是利用永久磁铁进行选矿的装置。本实用新型是在装置内设置可以转动的中心轮,其外圆上均匀固定有向外伸出部分长度的永磁体,各永磁体N-S极沿中心轮的径向设置,且相邻两永磁体的极性相反,磁短路环位于固定于中心轮内的各永磁体的端部,中心轮上的各永磁体外伸出部分的端部固定有非磁化材料制成的筒型轮,在中心轮之外设有主传动轮,主传动轮与筒型轮间设有传送带,精矿导出机构设于主传动轮处本实用新型的选取矿率将高于现有技术10个百分点。

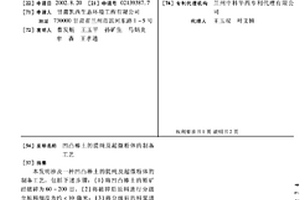

本发明涉及一种凹凸棒土的提纯及超微粉体的制备工艺,包括下述步骤:(1)将凹凸棒土的原矿经破碎为60-200目,(2)将破碎后原料进行分级至原料细度为约<10微米;(3)将分级后的料浆进行浓缩以控制料浆的浓度为10-20%;(4)将上述浓度的原料加入1800r/m的离心选矿机进行离心分离得到高纯超细凹凸棒土;本发明的生产工艺条件易于控制、设备简单,该工艺制备的高纯超细凹凸棒土的产品纯度高、质量稳定、细度细。
本实用新型涉及选矿设备技术领域,特别是一种复合磁场高速立式磁重分选系统。复合磁场高速立式磁重分选机,外筒设在磁系固定筒外侧,外筒和磁系固定筒之间留有间隙,外筒旋转;给矿区和分选区的磁系按照承担功能的不同,磁系的磁场强度、磁场深度、磁块的大小和厚度均沿旋转方向从高到低、从大到小。采用复合磁场将极大优化选矿磁场的布置,提高选矿精度,同时提高选矿亮效率和质效率。采用外壳转动方式大幅降低转动部件数量和重量,降低设备转动负荷大幅降低整体设备能耗。
本发明涉及选矿设备技术领域,特别是一种复合磁场高速立式磁重分选系统及其分选方法。复合磁场高速立式磁重分选机,外筒设在磁系固定筒外侧,外筒和磁系固定筒之间留有间隙,外筒旋转;给矿区和分选区的磁系按照承担功能的不同,磁系的磁场强度、磁场深度、磁块的大小和厚度均沿旋转方向从高到低、从大到小。采用复合磁场将极大优化选矿磁场的布置,提高选矿精度,同时提高选矿亮效率和质效率。采用外壳转动方式大幅降低转动部件数量和重量,降低设备转动负荷大幅降低整体设备能耗。

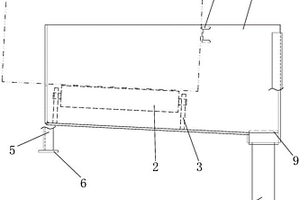

本实用新型公开了一种选矿厂桶装药剂添加装置,它涉及化工设备技术领域。它包括箱体、转轴、转轴支撑架、限位档杆、支架、支座和导出口,箱体固定在支架上,支架的底部固定在支座上,箱体的底面倾斜设置,所述的箱体内部通过转轴支撑架安装有两个转轴,箱体的上部两侧壁之间固定有一根限位档杆,所述的箱体的底部连接有导出药剂的导出口,导出口与箱体的连接处设置有隔板。本实用新型操作简单,快捷方便,通过该设备添加油剂时不会发生药剂跑冒滴漏的情况,而且容易将桶内的药剂添加干净,不会发生残留,应用前景广阔。

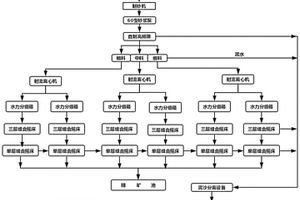

本发明公开了一种流体力学液力物理选矿法,包括以下步骤:尾矿库原料依次经过一级破碎机、二级破碎机破碎后进入制砂机,经制砂机加工后通过60型砂浆泵进入自制高频筛进行筛选;矿石材料经过自制高频筛分选后,矿石材料根据粒径大小分别进入粗料仓、中料仓及细料仓,矿石材料经粗料仓、中料仓及细料仓进入对应的射流离心机进行分离;矿石材料经过离心机分离后,依次经过水力分级箱、三层组合摇床及单层组合摇床进行筛分,符合品位要求的矿石材料进入精矿池,能有效二次使用,尾矿、低品位废矿综合利用减低尾矿的排放,改善生态环境,缓解建材市场沙料的需求可取得很好的经济与社会效益,具有矿山推广和应用的意义。
本实用新型公开了一种悬振锥面选矿机,包括第一支架、主机、第二支架和分选面,分选面的外侧设置有接矿槽,接矿槽的外侧安装有若干个第一支架,接矿槽的底端安装有主机,主机连接分选面,分选面的顶端设置有第二支架,第二支架上安装有给矿器,给矿器上连接有原矿供给管,原矿供给管的两端并在第二支架上对称安装有水管挂杆,第二支架的一端连接有进水管,进水管连接有精矿洗水管、矿浆补水管和渐开线洗涤水管;本实用新型的结构简单,造价低廉,且实用性强,矿浆经由原料供给管和给矿器从分选面的床面中心给入到锥形床面,矿浆随着设备转动至精矿卸矿区时,经精矿冲洗水管中水的作用由接料斗排到接矿槽,得到精矿,效率高,便于使用和推广。
本实用新型公开了一种新型选矿摇床,涉及选矿摇床技术领域,本实用新型包括机架,机架上设置有床面、传动机构以及驱动电机,床面下端设置有能够调节床面的倾斜度的调坡机构,床面上设置有给矿槽和给水槽,床面上设置有能够将冲在床面上的水进行回收利用的回收系统,回收系统包括设置在床面上的水箱、将水箱内的水进行过滤的过滤器、能够收集床面上流下的水进行收集的集水槽、能够将集水槽的水进行过滤的回用过滤器以及能够将经过回用过滤器过滤之后的水泵入水箱的水泵;本实用新型能够将床面上流出的水进行收集,并通过过滤器过滤之后进行从新回收和利用,这样降低了水资源的浪费。
环保选矿剂及制备方法。一种环保选矿剂,其组成包括:氢氧化钠、丁基磺酸钠、硫化钠、黄血盐、氰酸钠,所述的氢氧化钠的重量份数为6~10,所述的丁基磺酸钠的重量份数为1~5,所述的硫化钠的重量份数为2~6,所述的黄血盐的重量份数为2~5,所述的氰酸钠的重量份数为5~10。本发明用于提取金。
本实用新型一种处理白钨矿选矿废水的装置,属于选矿废水处理领域,以解决现有装置存在的处理过程不清洁环保,易造成二次污染的问题。一种处理白钨矿选矿废水的装置,包括电絮凝装置、调浆槽,所述调浆槽包括一号调浆槽和二号调浆槽,一号调浆槽和二号调浆槽之间连接有电催化装置,电絮凝装置与一号调浆槽相连。本实用新型废水处理效率高,装置占地面积小,自动化程度高,无二次污染。

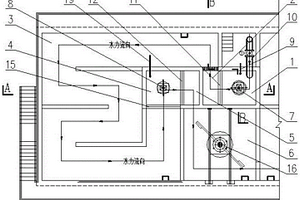

本实用新型公开了一种铅锌选矿废水浮选有机药剂快速分离预处理装置,属于矿山选矿工程领域,解决了目前铅锌选矿废水有机药剂分离效率低,药剂添加效果不直观,药剂添加量不易控制的问题。本实用新型装置包括依次相连的第一混合池、第一导流室、预分离池、第二混合池、第二导流室和反应池,第一混合池内设有第一搅拌器、废水进水管和硫酸添加管,第二混合池内设有第二搅拌器,反应池内设有第三搅拌器。本实用新型在前端添加硫酸,后端添加助凝剂,使有机药剂的上浮情况及油膜的厚度更直观,为后续加压溶气气浮工艺的供气量和药剂添加提供依据,提高气浮分离的效率。
本实用新型公开了一种有色金属选矿厂尾矿干排系统,属于有色金属选矿领域,解决了现有尾矿干排装置存在的设备繁多、工艺流程复杂、投资高、维护困难的问题。本实用新型包括给矿箱、尾矿库、滤液池、脱水筛、渣浆泵和压滤机,还包括脱泥斗和尾矿池,给矿箱与脱泥斗给矿口相连,脱泥斗沉沙口与脱水筛相连,脱水筛筛上漏斗通过第一输送机与尾矿库相连,脱水筛筛下漏斗与尾矿池相连,脱泥斗溢流口与尾矿池相连,尾矿池通过渣浆泵与压滤机给矿口相连,压滤机的滤液出口与滤液池相连,压滤机排矿口通过第二输送机与尾矿库相连。本实用新型脱水效果良好,流程简单,降低尾矿处理成本,增加矿山企业收益。
本发明属于选矿尾渣处理技术领域,具体涉及利用氟石膏和电石渣固化选矿尾渣的固化剂及固化方法,固化剂是以氟石膏、电石渣和水泥混合配制而成,组成固化剂的各原料按下述重量份进行配比:氟石膏30‑60份、电石渣10‑30份、水泥20‑60份,按照配比称取氟石膏、电石渣和水泥混合得到固化剂材料,将固化剂材料和选矿尾渣按质量比1:8~20混合搅拌均匀,并加水混合搅拌,得固化膏体。本发明对选矿尾渣采用膏体固化后具有类似混凝土的结构强度,有利于堆存场的长期安全;膏体固化技术堆存废渣,将废渣中的重金属等有害物质固化起来,减少和消除了向周边环境的渗出,切实减少和消除了环境污染。
一种氧化铅锌矿选矿分离方法及其专用设备,属于不使用药剂的选矿分离方法。本发明的选矿分离步骤是用振动筛网脱泥机脱泥,破碎机破碎,球磨机球磨,脱泥槽脱泥,分级槽粒度分级,按粒度精选槽精选分离。专用设备是粒度分级槽和精选槽,本发明的优点是不使用浮选药剂,降低了生产成本;整个浮选过程对环境不构成污染;大大提高了矿石回收率,回收率达到85%以上,充分利用了资源,提高了经济效益;整个选矿分离方法所用设备简单,分离方法简单,操作简单,易于掌握。
本发明公开了一种铅锌选矿废水浮选有机药剂快速分离预处理装置及其使用方法,属于矿山选矿工程领域,解决了目前铅锌选矿废水有机药剂分离效率低的问题。本发明装置包括依次相连的第一混合池、第一导流室、预分离池、第二混合池、第二导流室和反应池,第一混合池内设有第一搅拌器、废水进水管和硫酸添加管,第二混合池内设有第二搅拌器,反应池内设有第三搅拌器。使用方法:铅锌选矿废水和硫酸溶液加入第一混合池,混合后进入第一导流室、预分离池、第二混合池,添加助凝剂溶液,混合后进入第二导流室、反应池,反应后进行刮渣分离。本发明在前端添加硫酸,后端添加助凝剂,使有机药剂的上浮情况及油膜的厚度更直观,提高气浮分离的效率。
本实用新型公开了一种基于PLC控制的煤矿安全监控信息系统,包括工控机、PLC系统、触摸屏、风量控制装置、传感器、数据处理系统;所述的PLC系统包括PLC控制器、以太网模块、RS232、电缆线,所述的以太网模块包括以太网及以太网组网模块,所述的PLC系统上端通过以太网与工控机相连;右侧通过RS232与触摸屏相连,完成PLC系统与触摸屏的人机对话;下端通过电缆线分别与风量控制装置、传感器、数据处理系统相连,实现煤矿风量监控的信息化、智能化、自动化的控制。本实用新型完全实现煤矿风量监控的信息化、智能化、自动化的控制,节省了人力,提高了生产效率,能够产生很好的经济效益和社会效益。
