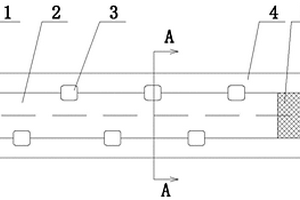

本实用新型是关于一种密封帘,是冶金领域的热处理炉的一种密封装置,防止炉内保护气氛溢出炉外。该密封帘包括:密封帘吊挂件、分块的不锈钢板、不锈钢环和耐火纤维布;其中分块制作的不锈钢板拼接在一起,各个分块的不锈钢板之间通过不锈钢环相连接,组成一个整帘;在分块的不锈钢板拼接成的整帘后面衬有耐火纤维布,整帘与其后面衬的耐火纤维布组合在一起,再与密封帘吊挂件相连接,遮挡不锈钢板之间的缝隙,防止炉内保护气氛溢出炉外。本实用新型密封帘受钢板的撞击影响小,不易折断,寿命长;而且密封帘拆装方便,易于维修更换,密封效果也很好,具有产业上的利用价值。
本实用新型属于冶金、材料成型与制备技术领域,提供一种在非真空条件下制备块体非晶的设备。其设备特征为:该设备包括上炉室(10)和下炉室(3),上炉室为管式电阻炉,发热元件(8)为硅碳管,最高加热温度为1500℃,炉管(9)为刚玉材料,石墨坩埚(16)置于炉管恒温区内,坩埚由高纯石墨材料制造,坩埚外径尺寸为20-40mm,高度为300-500mm,坩埚下部设计有直径为6-10mm的圆孔,熔炼合金时用石墨塞(14)将该圆孔堵住,石墨套筒(17)贯穿于上下炉室,当吸铸时,启动升降装置(2),水冷铜模上升并连接到石墨套筒(17)上,并与石墨套筒一起上升顶开石墨塞(14),同时启动容量泵,完成吸铸工作,将非晶母合金吸入到铜模内,利用铜模的强导热能力快速冷却制备出块体非晶合金。本实用新型的优点在于将熔渣冶炼技术与铜模吸铸法集成,从而实现在非真空条件下块体非晶合金的制备。

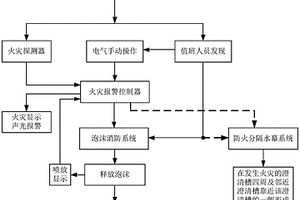

本实用新型涉及一种用于萃取车间的防火系统,属于湿法冶金领域。其包括:火灾探测器、火灾报警控制器、泡沫消防系统、防火分隔水幕系统;所述火灾探测器连接火灾报警控制器,所述火灾报警控制器分别连接泡沫消防系统与防火分隔水幕系统;当发生火灾时,火灾报警控制器/现场值班人员紧急启动泡沫消防系统的同时,防火分隔水幕系统启动,在发生火灾的澄清槽四周及邻近澄清槽靠近该槽的一侧形成防火分隔水幕,防止火灾蔓延有效控制火情。

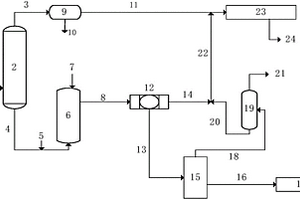

本实用新型公开一种快速热解煤焦油加工系统。所述加工系统包括初分馏单元、加氢裂化单元、过滤单元、焦化单元;初分馏单元设有塔底油出口;加氢裂化单元设有塔底油入口、加氢产物出口;过滤单元设有加氢产物入口、固体残渣出口;焦化单元设有固体残渣入口、焦炭出口;其中,塔底油出口连接所述塔底油入口;加氢产物出口连接所述加氢产物入口;固体残渣出口连接所述固体残渣入口。本实用新型获得含矿物焦炭,可作为同一矿物的球团转底炉冶金的原料被充分利用,又可以起到还原剂的作为,可以降低催化剂的成本及还原剂的加入量,从而提高工艺的经济性。

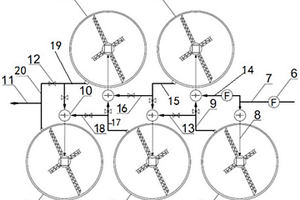

本实用新型属于湿法冶金技术领域,具体涉及一种新型逆流洗涤洗水管道系统。其包括若干台浓密机、洗水管道、备用管道;其中所述浓密机个数根据具体洗涤级数确定,每台浓密机和下一级浓密机之间通过洗水管道以串联方式连接,每台浓密机与下一级浓密机之间还连接有备用管道。每级浓密机返回上一级的洗水均配置有备用回路,且通过管道阀门的切换可将串联的洗水管道灵活调整为并联布置,增加洗水通量,提升洗涤效率。

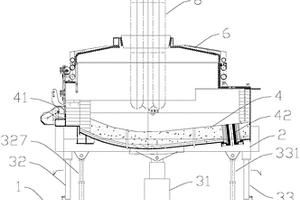

本实用新型公开了一种液态金属精炼装置和液态金属冶炼系统,其涉及冶金技术领域,液态金属精炼装置包括:底座;设置在底座上方的支撑框架,底座和支撑框架之间通过翻转机构连接,翻转机构使得支撑框架能朝呈相反的第一方向和第二方向进行侧翻;设置在支撑框架上的炉体,炉体开设有出渣口和出钢口,出渣口的高度高于出钢口的高度,炉体上安装有引流机构,引流机构用于承接钢水并将钢水引流入炉体中。本申请能够从初炼炉无钢包出钢,直接出钢到精炼炉内,从而有效减少钢液的温降;同时,该装置可以实现无渣出钢,一方面钢包内不再有铸余渣以提高金属收得率和钢水质量,另外一方面精炼渣可重复利用以降低精炼过程的渣料消耗和电耗。

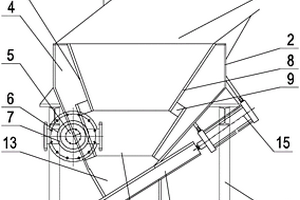

本实用新型提出一种在线合金烘烤装置,涉及冶金设备技术领域;机架上设称重传感器,称重传感器上设外壳,其下端为倒四棱台状;外壳内部设内壳,二者间形成燃烧腔,外壳内壁设隔热保温层;外壳上设若干燃烧器,燃烧器的火焰沿燃烧腔的切向方向进入到燃烧腔内;内壳包括若干倒四棱台状的单壳段,上方的单壳段的下端部伸入到下方的单壳段的上端部内部并形成壳段缝隙;内壳上端设加料口和烟气排放口;内壳下端设内出料口,外壳下端设外出料口,外出料口处设卸料阀。本实用新型保证了燃烧稳定以及在加料过程中不影响火焰,也保证了合金料不会封堵燃烧通道,使用寿命较长,容易操作和维护。
本实用新型涉及一种富氢水生成装置,其包括外壳和容纳在所述外壳内的高纯单晶镁片,其中所述外壳为圆柱状,所述外壳上分布有通孔,容纳在所述外壳内的高纯单晶镁片为冶金和金属加工方法制成的厚度为1mm‑5mm的高纯单晶镁片。本实用新型还涉及容纳有所述富氢水生成装置的富氢水容器。

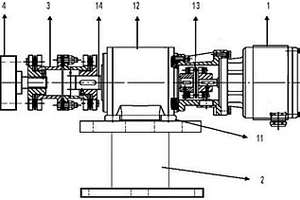

本实用新型公开了一种轧机及其重载编码器组件,后者包括:重载编码器;安装支座,所述安装支座的第一端面与所述重载编码器的底座可拆卸连接,所述安装支座的第二端面与所述轧机的机体可拆卸连接;抗扭绝缘联轴器,所述抗扭绝缘联轴器的第一端面与所述重载编码器的输出轴固定连接;适配法兰;所述适配法兰的第一端与所述抗扭绝缘联轴器的第二端面相连接,所述适配法兰的第二端面与所述轧机的主传动电机止推侧输出轴相连接。这样,通过上述载编码器组件解决了现有技术中钢铁冶金领域内大型轧机设备重载编码器安装调整困难,安装精度要求过高难以保证,解决了由于传动轴轴向、径向的跳动受力,具有成本低、结构简单、工作效率高的技术效果。
一种鱼雷罐加取盖装置,属于冶金工业生产装备技术领域。包括固定支架,双梁轨道,走行车架,走行减速电机,悬臂支架,升降电液推杆,曲柄等;固定支架通过连接件安装在鱼雷罐车上;双梁轨道通过连接件安装在固定支架上;走行减速电机通过连接件安装在走行车架上,驱动车轮组转动,实现走行动作;旋转减速电机通过连接件安装在走行车架上,与转盘轴承接触配合,实现旋转动作;鱼雷罐盖通过曲柄与悬臂支架连接;升降电液推杆通过连接件安装在悬臂支架上并与曲柄连接,通过曲柄实现鱼雷罐盖的升降动作。优点在于,结构简单、运行可靠、实用性强等。

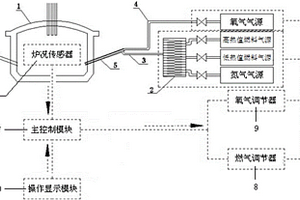

本实用新型属于钢铁冶金技术领域,提供了一种使用变热值燃气的电弧炉炼钢集束供氧系统,包括炉况传感器、主控制模块、氧气调节器、燃气调节器;炉况传感器设置于电弧炉内,主控制模块前接炉况传感器,后接氧气调节器、燃气调节器;氧气调节器分别与氧气控制阀组、加热元件连接,燃气调节器分别与高燃值燃气阀组、低燃值燃气阀组连接。本实用新型的有益效果为:与传统电弧炉炼钢过程相比,废钢熔化时间缩短1.5分钟以上,终渣(FeO)降低2%以上,氧气的利用率提高3%,高热值燃气消耗降低25%以上,氧枪使用寿命延长30炉以上,综合冶炼成本降低3.5元/吨钢,经济效益显著,应用前景广阔。

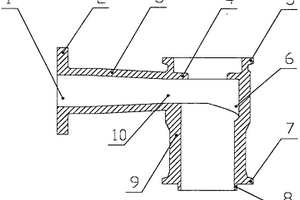

本实用新型涉及一种高效水力旋流器进料头部结构。针对矿山、煤炭、电厂、化工、冶金等工业领域的浆液分级或浓缩工艺中所应用的水力旋流器,通过对旋流器进料头部结构的进料曲线轨迹和内部结构进行优化,提高进料头部与其它部件的连接性能,同时结合旋流器内其余工作部件的连接和配合要求,并充分考虑各部件对旋流器工作性能的影响因素,提出一种新型高效的水力旋流器进料头部结构设计。其目的在于降低旋流器内部紊流,提高分选效率,降低运行压力要求,减少功耗,提高设备处理能力,延长设备使用寿命,拓展其应用领域范围。

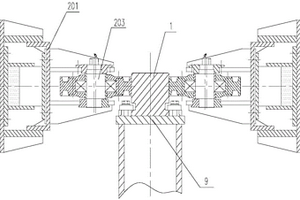

一种自适应式侧向导向机构,属于冶金设备技术领域。包括导向轨道,导向轮组,阻尼缓冲装置,固定底座,冷床步进梁;导向轨道固定于步进梁上,两侧设导向轮组件,导向轮组与固定底座连接;导向轮组和固定底座之间至少有一侧设有阻尼缓冲装置。优点在于,提高导向的精度和稳定性,减少设备的安装和维修工作量。

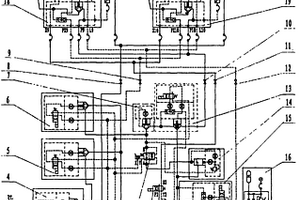

一种带有安全保护功能的液压阀台,属于冶金行业液压控制技术领域。包括比例流量阀、电磁换向阀、插装式入口压力补偿器、插装式单向阀、带梭阀的插装式电磁锥阀、不带梭阀的插装式电磁锥阀、带梭阀的插装式液控锥阀、压力继电器、蓄能器组、单向阀和液压缸;比例流量阀、电磁换向阀、第一不带梭阀的插装式电磁锥阀、第二不带梭阀的插装式电磁锥阀、第三不带梭阀的插装式电磁锥阀、插装式单向阀、第一带梭阀的插装式电磁锥阀、第二带梭阀的插装式电磁锥阀、插装式入口压力补偿器都安装在同一个阀块上。优点在于,既能够按工艺要求准确的控制步进式加热炉提升缸的工作,又能够使步进式加热炉提升缸得到安全保护。

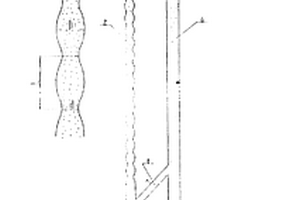

本实用新型涉及一种流场均匀无壁效应循环流化床反应器,主要由反应器主体、两级旋风分离器、固体颗粒循环料腿以及连接反应器主体和循环料腿的连通管所组成,其特点是反应器主体由原来的直管反应器改变为横截面交替渐缩和渐扩的反应器。在本反应器内,壁面附近形成气垫,可消除壁面效应,颗粒全部均匀分布于截面为缩口截面的柱形区内,大大改善了反应器的性能,可提高产品的收率和质量,能广泛应用于化工、能源、冶金和材料等工业中。
一种用于水泥生产中配料工艺的电子皮带秤比例配料装置。为简化结构和提高物料的配比精度,采用机械磅秤结构的秤体和电子控制系统,对输送不同组份物料的各台皮带秤,按预置的时序连续分段称重与交替分段称重。克服了通常用同样的计量装置测定重量相差悬殊的物料而引起配比误差增大的缺点。电子控制系统采用数字电路或微机。本装置可使物料的配比精度好于1%。它亦适用于化工和冶金等行业的配料。

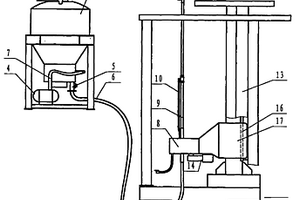

一种RH真空精炼装置插入管离线喷补机,涉及冶金行业一种行走台车式自动喷补装置,给料机顶端料斗下带有放散阀门(1)和气动蝶阀(2),放散阀门(1)和气动蝶阀(2)连接料罐(3),料罐(3)的下端输料胶管(6)和进气管(7),进气管(7)与储气罐(4)相连,输料胶管(6)上带有出料球阀(5),输料胶管(6)的另一端与喷补机的齿轮箱(8)相连;插入管内外表面喷补共用一只喷枪,既能外喷又能内喷。喷枪的定位靠大车行走来实现,本实用新型能大大提高耐火材料利用率,改善工作环境,并可延长插入管的使用寿命。减少更换次数,满足连铸生产需要。
本实用新型涉及一种在外筒体内部装有中心升气管和分流筒体的内循环旋风分离器。它的进、出气管均装有螺旋面切向导流装置,分别相切于外筒体与中心升气管的上部和分流筒体与中心升气管的下部,其配合作用使器内流场规整,能量耗散小。浓相区气体通过中心升气管在器内循环,形成强化分离的二次风,使分离效率提高。净相区气体则进入套置于中心升气管外部的分流筒体,直接从螺旋面切向出气管排出。本实用新型可广泛用于化工、冶金、能源、建材、环保等工业领域的气固干法分离,具有低阻高效和处理量大的特点。

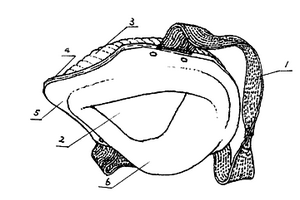

本实用新型涉及一种使用于矿山采集、水泥制造、化工、医药卫生、粉末冶金、环卫等粉尘及污染严重行业的密封式无纺布防尘口罩。它由罩体和系带构成,罩体由三层无纺布材料和密封层组成,外层为初效过滤装饰层,中间层为高效过滤层和内层为防潮防湿层,与脸部接触的密封层为密封垫圈,系带为弹性的松紧扣带,罩体为瓢形状。本实用新型采用轻型无纺布材料,造型符合人的脸鼻型,贴合性好,配带轻而舒适,呼吸顺畅,过滤面积大,防尘效率高,0.3μm以上的分散性微粒,防尘率达99%以上。
本实用新型提供了一种外动力侧底卸式竖井箕斗。该箕斗采用双中心扇形闸门结构,卸载装置的钩爪开启和关闭闸门时所需行程短,使箕斗既具有外动力侧底卸平板闸门竖井箕斗重量轻的优点,又可改善其卸载时间长的状况。该箕斗闸门开启阻力小、提升阻力小、便于加工制造、卸载时物料撒漏少。适合在煤炭、冶金、化工等矿山竖井提升中使用。

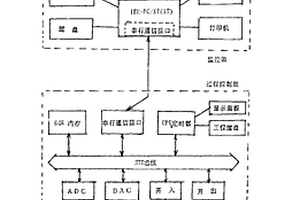

通用计算机两级控制装置由监控级和过程控制 级两级组成,由RS-232C异步串行通信接口实现全 双工信息交换,过程控制级设计了工程技术人员使用 操作方便,适于生产过程控制要求的工程键盘,并设 计了模拟量I/O光耦电路,在模拟侧实现隔离。本 装置可广泛用于热工、化工、轻工、冶金、制药等各个 行业的数据采集,过程控制和生产管理。

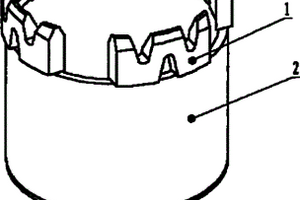

一种金刚石钻头,属于钻具技术领域。包括刀头,钢基体,刀头由金刚石颗粒和金属粉末混合后经粉末冶金工艺烧结成型,刀头与钢基体焊接在一起。刀头(1)顶刃呈尖顶状,刀头(1)侧面分布着三个交错布置的V型缺口,其中两个V型缺口朝向切割面,一个V型缺口朝向刀头与基体的焊接面,呈W状。此种钻头应用于各种脆硬物质,如石材、瓷砖、混凝土结构及沥青结构等物质的钻孔加工。优点在于,切割顶刃上的尖顶有利于钻削定位,保证了下刀速度,钻头刀头侧面的缺口有助于排屑和减小刀头侧面与锯切材料的接触面积,也就减小了锯切间的摩擦力,增加排屑和冷却能力,从而提高了刀头的锋利度。
本实用新型涉及冶金技术领域,具体涉及一种筛网风冷支撑装置及分料阀,筛网风冷支撑装置包括:支撑在筛网的底部的支撑钢管;导热热管,包括通过热管支撑盘固定在所述支撑钢管内部的内管段和连接于所述内管段并伸出支撑钢管外的外管段;换热罩,安装在所述支撑钢管的一端,并罩设在所述外管段的外周;热管支撑架,置于所述换热罩内部,供所述外管段在其上安装;冷却风机,安装在所述换热罩一端,用于对所述导热热管的外管段进行吹风。这种筛网风冷支撑装置及分料阀,通过冷却风机对散热罩内的导热热管的外管段进行吹风,可降低筛网支撑钢管的温度,避免高温下支撑钢管发生弯曲甚至断裂。
本实用新型涉及一种熔渣余热回收装置,属于冶金渣余热回收利用技术领域。该装置是移动式余热锅炉在A渣盘底座中装有熔渣的A渣盘上方工作1小时,然后将移动式余热锅炉移至B渣盘底座中装有熔渣的B渣盘上方继续工作1小时,即按炼钢转炉配置移动式余热锅炉沿行车轨道进行往复移动并分别吸收两个渣盘内熔渣的热量,可以稳定地连续输出压力0.8MPa、温度180℃的饱和蒸汽。本实用新型提出的熔渣余热回收装置具有工艺合理,动力消耗少,运行成本低等优点,适用于炼钢转炉熔渣余热回收工序,也可用于高炉熔渣和其它金属冶炼过程的熔渣余热回收工序。
本实用新型公开了一种夹具和铣样机,涉及冶金样品加工设备技术领域,该夹具包括夹头和滑轨。其中,夹头设置有两个,两个夹头相对设置,每个夹头上设置有第一滑孔,滑轨的两端分别活动穿入两个夹头的第一滑孔中,两个夹头相靠近的侧面为圆柱形面,两个夹头的圆柱形面的中心轴与用于检测的标准样品的中心轴平行。将标准样品放置在两个夹头之间的滑轨上,然后将该夹具放置到铣样平台上,铣样机的两个夹臂夹住两个夹头,从而使得两个夹头沿着滑轨滑动并相互靠近,从而夹住标准样品,由于两个夹头与标准样品接触的面为圆柱形面,因此两个夹头与标准样品的接触面积大,可以固定住高度较低的标准样品进行铣削,提高了标准样品的利用率。

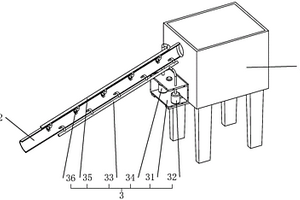

本申请涉及一种带有管道冲洗装置的湿式除尘器,涉及冶金除尘技术领域,包括除尘器本体、设在除尘器本体上的除尘管道以及设在除尘器本体上的冲洗装置;冲洗装置包括设在除尘器本体上的水箱、设在水箱内底部的第一水泵以及设在第一水泵上的第一出水管;第一出水管的一端与第一水泵的出水端连接,第一水泵的另一端伸入到除尘管道内对除尘管道的内壁进行清洗,第一出水管包括多个出水端,多个出水端头沿着除尘管道的输送方向设置,水箱内底部还设有第二水泵,第二水泵的出水端上连接有第二出水管,第二出水管的出水端伸入到除尘管道内用于对除尘管道的内壁进行清洗。本申请降低了湿式除尘器的除尘管道堵塞的风险。
一种天车轨道接缝处固定装置属于冶金机械设备技术领域,具体涉及一种天车轨道接缝处固定装置。本实用新型提供一种能适应超长的无缝轨道自由蠕动,并将轨道下方的橡胶垫板固定,防止滑落,避免轨道与轨道梁产生间隙导致天车轨道系统出现故障,提高电解多功能天车工作效率和电解车间生产效率。本实用新型包括基础梁,基础梁上方设置有轨道,轨道和基础梁之间设置有橡胶垫板,其特征在于:橡胶垫板端部设置有金属垫板,金属垫板两侧设置有卡槽,卡槽内设置有与基础梁固定连接的止挡块。

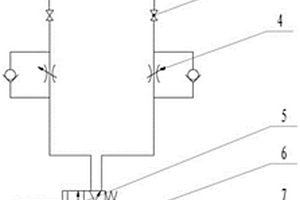

本实用新型属于高炉冶金设备技术领域,公开了一种高炉炉顶液压系统控制回路,包括:双作用液压缸、第一、第二输液管、第一、第二球阀、第一、第二单向节流阀、二位四通电磁换向阀、第三球阀、背压阀、单向阀以及油箱;双作用液压缸的第一进出油口通过第一输液管与二位四通电磁换向阀的A口相连,第一球阀和第一单向节流阀分别设置在第一输液管上;双作用液压缸的第二进出油口通过第二输液管与二位四通电磁换向阀的B口相连,第二球阀和第二单向节流阀分别设置在第二输液管上;二位四通电磁换向阀的P口与第三球阀相连;二位四通电磁换向阀的T口依次通过背压阀、单向阀与油箱相连。本实用新型提供的控制回路能够解决执行机构动作慢的问题。
