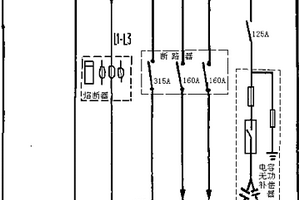

低压电容无功补偿器接线盒 849

 0

本实用新型公开了属于电网控制设备零部件范围的一种低压电容无功补偿器接线盒。在接线盒内，电容无功补偿器由连接成三角形的电容补偿器、与开关、低压熔断器连接构成，并通过125A断路器和电源的输入315A断路器连接，并连接至一次侧系统的输出端；与输入315A断路器连接的还有两路输出160A断路器。本实用新型适用于交流50Hz、额定电压在660V以下，负载功率变化较大，对电压波动和功率因数有较高要求的电力、汽车、石油、化工、冶金、铁路、港口、煤矿、油田等行业。操作方便，安全可靠，提高移相电容器额定电压，延长元器件使用寿命。

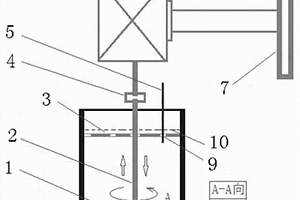

金属熔体均匀化处理的切割破散装置 860

 0

本实用新型涉及一种金属熔体均匀化处理的切割破散装置，属于冶金、铸造等金属材料热加工领域。该装置包括切割片、旋转轴、液面保护罩和电机；切割片安装在旋转轴上，旋转轴与电机连接，通过电机的正、反转交互变换使旋转轴实现上下往复移动，切割片和旋转轴置于金属熔体的保温容腔内，液面保护罩置于保温容腔内金属熔体液面的上方或下方，切割片为刀型，旋转前端锐利，侧面呈斜面、水平面或曲面。该装置还可包括移动轨或升降台。旋转轴带动切割片在保温容腔内高速旋转的同时还能沿轴向上下往复运动，在制造“可控紊流”的同时兼有“切割破散”效应，使铸造前金属熔体内的溶质高度弥散均匀化，进而获得均匀细小、优良致密的铸件凝固组织。

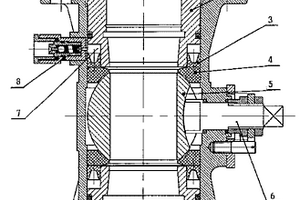

注脂密封直通阀 940

 0

本实用新型是一种手动式直通球阀,主要应用于油气田、化工、冶金、制药等工程技术领域。由阀体(1)、阀座(4)、压帽(2)、球体(5)和阀杆(6)等所组成。其特征在于:阀体(1)上有螺孔,螺孔上固定有单流阀(8)。压帽(2)与阀体(1)之间有环形槽(7),环形槽(7)内有密封圈(3)。螺孔与环形槽(7)相通。密封圈(3)压在阀座(4)上。本实用新型的效果:通过单流阀(8)可以向环形槽(7)内注密封脂,密封脂推动密封环(3)压紧阀座(4)。当阀座(4)磨损后,球阀的密封性能降低,通过单流阀(8)注入密封脂,密封环(3)推动阀座(4)压紧球体(5)。提高球阀的密封性能,延长球阀的使用寿命。

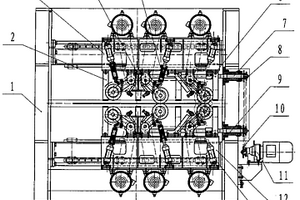

除锈机 842

 0

本实用新型提供了一种应用在冶金领域的适用于板带局部双面除锈的新型除锈机,是由牌坊1、入口导料板2、压板装置22、横梁9组成,固定在牌坊1上的同步电机11通过从动链轮8带动丝杆7旋转引起丝杆螺母6及固定在其上的上门架3和下门架12通过直线导轨沿横梁9只需要同步横向移动很短的距离,就能完成钢带整个宽度的除锈工作。固定在摆架18上的摆架气缸13与内有缓冲弹簧的连接导套5螺纹连接,摆架气缸13的伸缩带动多对多股钢丝扭刷23上下摆动。皮带轮电机14带动主动带轮15通过中间带轮16传动从动带轮19转动主轴20及其上的多股钢丝扭刷23,本实用新型安全环保,自动化水平高。

物料斗导流装置 972

 0

本实用新型涉及一种物料斗导流装置,由液压系统、导流装置和电控系统组成,导流装置是由翅杆、翅片、限位卡子及导流板构成,在翅杆两侧对称装有多组翅片,翅杆一端与油缸连杆一端用销轴连接,油缸连杆另一端与液压油缸的活塞杆用销子连接;液压系统是由泵站、油管路及液压油缸构成,液压油缸通过两根油管路与泵站相连;液压系统与电控系统相连。本实用新型的优点是:极大地节省人工频繁操作所消耗的人力物力,大大提高了工作效率;结构简单,出力大,工作平稳可靠,维修方便,经济效益明显;解决了火力发电、钢铁、焦化、水泥、冶金等行业的圆锥型、双曲线型、方锥型等不同结构及材料的原煤仓和物料仓的堵塞问题;并延长了煤仓的使用寿命。

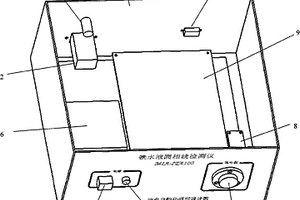

铁水液固相线检测装置 581

 0

一种铁水液固相线检测装置,属于冶金工业检测技术领域。该装置包括机箱、电源插座、保险丝、开关、指示灯、直流电源、热电偶插座、冷端补偿板、主板、串口;主板上装有热电偶信号采集单元、温度计算单元、温度数据传送单元、温度数据接收单元、温度-时间曲线显示单元、液固相线计算单元;热电偶信号采集单元和温度计算单元相连,温度计算单元和温度数据传送单元相连,温度数据传送单元和温度数据接收单元相连,温度数据接收单元和温度-时间曲线显示单元相连,温度-时间曲线显示和液固相线计算单元相连。优点在于,快速测量,测量效果好、使用方便、成本低。

回转支承式圆盘造球机 948

 0

一种回转支承式圆盘造球机,主要包括转盘、刮刀调整系统、传动机构、驱动机构和支架,其中,传动机构连接在支架与转盘之间,其特征在于传动机构是如下回转支承式结构:转盘下面固定一内齿圈,支架的斜撑上面固定外承圈,内齿圈的内齿与驱动机构的传动齿轮啮合,内齿圈的外周与外承圈内面之间由滚珠滚动连接。本实用新型可将细粒度粉状物制成粒度符合工艺要求的球状物料。外承圈与支架固定连接为一整体,使转盘支撑面加大,从而提高了系统的稳定性,并简化了整个装置结构,制造安装也比传统设备容易。工作时,内齿圈在传动齿轮的驱动下带动转盘转动,完成转盘的规定动作,三角形支架容易调节,可保证工作的可靠性,广泛应用于钢铁及有色冶金行业。

固-固-液体系抽吸式串级型搅拌吸附装置 765

 0

本装置属化工、冶金等领域使用的固—固—液体系搅拌吸附装置,特点是搅拌槽为被焊接在内壁上的固定隔板和与转动轴连成一体的转动隔板等分为若干搅拌室的抽吸式搅拌槽,搅拌器为由多个带一组桨叶构成的串级型搅拌器,该装置还包括带有提升管的级间筛分装置,解决了由单组桨叶搅拌器、空气提升和振动筛分装置组成的全混式吸附器的浆液轻,重相分布不均匀,轻相滞留于流体表面,示踪剂浓度响应曲线方差大,吸附效率低、噪音污染大等缺点,该设备简单,操作方便且可连续操作。

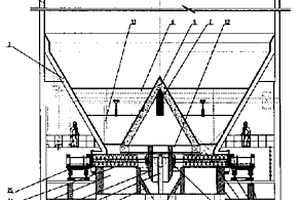

用于存储散状物料的大型筒仓及其中心卸料设备 921

 0

本实用新型公开了一种用于存储散状物料的大型筒仓,以及筒仓下部的中心卸料设备。该型筒仓属于建筑构件,它主要由筒仓漏斗体、中心伞锥体及其支撑梁柱、环形承料平台、中心落料斗等构成,这种结构使其具有以下特点:大直径、大储料量、卸料连续均匀、无结拱现象,仓内物料呈整体流动,使安全可靠的大型筒仓在工程中得以再现;该型筒仓下部的配套中心卸料设备主要由螺旋体和行走车台构成,它具有结构简单可靠、卸料出力大、出力连续可调、检修维护方便等特点,解决了大型筒仓均匀卸料、定量给料问题,可广泛应用于煤炭、冶金、化工、港口存储输送等行业,特别适用于燃煤火力发电厂大直径筒仓煤使用。

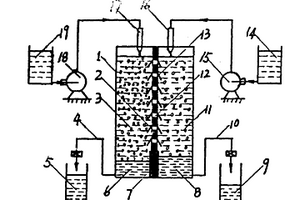

喷雾式准液膜分离装置 1072

 0

本实用新型属于一种液态溶液的溶剂萃取装 置。为实现在准液膜分离技术中用喷雾分散代替静 电分散的目的，采取在萃取池和反萃取池中各设喷 嘴，各由一个输液泵分别将待萃取溶液和反萃取溶液 送入喷嘴，形成一定压力，利用连续相和分散相之阅 的比重差，以雾沫状态喷入萃取池和反萃取池的连续 相中。这样，连续相既可以是任一介电常数的有机 相，也可以是水相。本装置可以用于湿法冶金和废水 处理技术中。

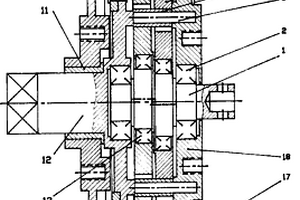

内平动齿轮减速器 880

 0

一种大传动比高机械效率的齿轮减速装置，它主 要由轴I和轴II，以及齿轮、销轴、及轴承组成。两个 轴在同一轴线上，轴I带有二个(或三个)偏心轴段， 其上安装两个外齿轮。外齿轮的圆周上均匀布置几 个带套筒滚子的销轴，外齿轮为两个或三个，同时与 内齿轮啮合，内齿轮与轴II刚性联接。本实用新型适 用于冶金、矿山、机械、机器人、航海、轻工、航空、军 工、纺织、化工、建筑等部门，亦可与各类电机直接联 接，作成伺服电机。

双唇密封圈 747

 0

本实用新型公开了一种冶金高速线材轧机油膜轴承用双唇密封圈，包括：内抛油环密封唇、保持架配合部和外抛油环密封唇，保持架配合部具有金属骨架，内抛油环密封唇的唇口外侧具有内环凸台，外抛油环密封唇的唇口外侧具有外环凸台，外环凸台的表面粘接有四氟垫片。本实用新型双唇密封圈由于在外环凸台的表面粘接有四氟垫片，安装时，四氟垫片与外抛油环相接触，由于四氟垫片具有耐磨耐高温的性能，从而提高了外抛油环密封唇的使用寿命。与现有技术相比，本实用新型双唇密封圈的使用寿命延长了2倍以上。

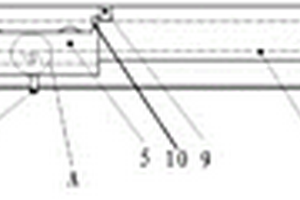

开口机及炉前设备 619

 0

本实用新型公开了一种开口机及炉前设备，属于高炉冶金技术领域。所述开口机包括：双排滚子链设置在支撑梁内；机车可滑动式地设置在支撑梁上，机车与双排滚子链连接；钻杆的第一端与机车连接，钻杆的第二端可滑动式地设置在支撑梁上；跟踪车可滑动式地设置在支撑梁上，钻杆的中部设置在跟踪车上；其中，跟踪车上设置有第一弯钩，第一弯钩的开口方向背离机车，双排滚子链上设置有第二弯钩，第二弯钩的开口方向朝向机车，第二弯钩可嵌入第一弯钩内。本实用新型开口机及炉前设备可以降低维护费用，减少设备故障，保证高炉的顺稳生产。

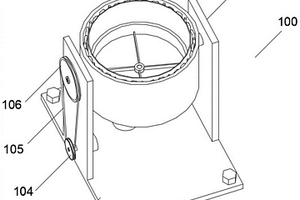

用于钢厂尘泥金属化球团的烘干装置 950

 0

本实用新型公开了一种用于钢厂尘泥金属化球团的烘干装置，涉及钢铁冶金技术领域，其技术方案是：包括烘干装置本体、烘干桶和转盘，所述干装置本体还包括底部安装的底座，所述底座顶部安装有侧板，所述侧板内侧固定连接伺服电机，所述伺服电机输出端安装有小皮带盘，所述小皮带盘外表面套接皮带，所述皮带内壁套接大皮带盘，所述大皮带盘右端安装有烘干桶，所述烘干桶还包括桶身，所述桶身底部开设有开孔，所述桶身底部内壁安装有加热环，所述桶身一侧内壁固定连接加热管，本实用新型具有提高尘泥金属化球团的烘干速度和在烘干时的受热均匀性，提高干燥率，并且在烘干后的下料中省时省力，提高生产效率的优点。

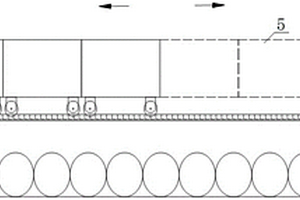

电机储存管理货架 661

 0

本实用新型属于冶金设备存储技术领域，公开了一种电机储存管理货架，包括：固定货架以及多个移动货架；所述固定货架顶部开设有吊运窗口，所述固定货架上设置有用于存储电机的存储位，所述存储位上设置电机支架；所述多个移动货架相邻设置在所述固定货架上，所述多个移动货架的移动方向一致，且所述吊运窗口设置在所述移动货架的下方；其中，沿所述移动货架的移动方向，在所述固定货架的上方留有吊运空间。本实用新型提供的电机储存管理货架能够合理利用存储空间，提升存取调运效率。

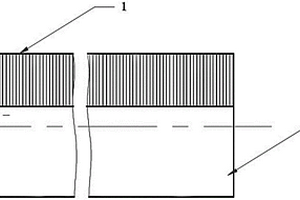

激光熔覆耐高温防磨水冷壁管 918

 0

本实用新型公开了一种激光熔覆耐高温防磨水冷壁管，包括：水冷壁管本体；耐高温防磨层，其为采用激光熔覆技术将陶瓷‑金属复合材料熔覆在所述水冷壁管本体外壁上的熔覆层。其具有硬度高、冶金结合、稀释率低的优点，有效的延长了水冷壁管的使用寿命。

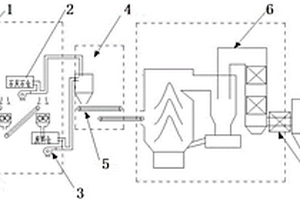

循环流化床锅炉掺烧电解铝废料固废处理系统 1053

 0

本实用新型公开的一种循环流化床锅炉掺烧电解铝废料固废处理系统，属于工业固废及冶金废弃物利用技术领域。破碎后的电解铝废料和石灰石粉分别经气力输送系统送至掺混系统掺混后，经传输系统送入循环流化床锅炉进行掺烧。操作简单、自动化程度高、易于集中控制，原料加工要求低、处理量大、输送距离长，电解铝废料通过掺烧实现了无害化处理，能够减少有毒固废对土地及水资源的污染，同时回收电解铝废料中的热量，实现了巨大的社会效益和经济效益。

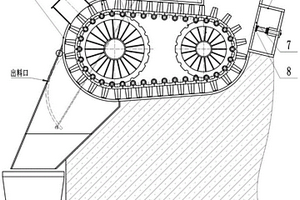

齿链式自动补偿液固两用钢渣破碎处理装置 749

 0

一种齿链式自动补偿液固两用钢渣破碎处理装置,属于冶金、环保和节能减排技术领域。包括：破碎室(1)、破碎齿链(2)、大链轮(3)、小链轮(4)、喷水冷却系统(5)、大块补偿室(6)；小链轮(3)、大链轮(4)设置在破碎室(1)的内；破碎齿链(2)安装在小链轮(3)和大链轮(4)上，大块补偿室(6)安装在破碎室(1)进料口的下方，喷水冷却系统(5)安装大链轮(3)和小链轮(4)上。通过调整破碎齿链(2)的运动方向实现对固态、液态钢渣的破碎粒化。优点在于，可实现钢渣处理过程的机械化、自动化、流水化作业，可通过远程控制快速高效地完成钢渣的冷却破碎作业，工艺占地面积小，钢渣处理过程全部在密闭破碎室内进行，洁净化程度高。

挡渣堰 759

 0

本实用新型公开一种挡渣堰，涉及冶金设备的技术领域，其包括堰本体和固定在堰本体顶部的吊环，堰本体的厚度超过40cm，堰本体内部设置有空腔，还设置有联通空腔的浇筑口，在空腔填充有混凝土。本实用新型通过增加挡渣堰的质量进而提高挡渣堰在使用时的稳定程度。

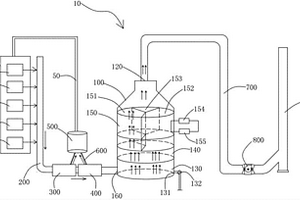

冷轧带钢酸雾净化装置 656

 0

本实用新型提出一种冷轧带钢酸雾净化装置，涉及冶金工业环保除尘领域，该冷轧带钢酸雾净化装置至少包括酸雾处理器，酸雾处理器包括呈筒状的塔体，塔体的顶部开设有净化气体出口，在塔体内由下至上顺序设置有通过输气管道连通的碱液池、前置过滤单元和沸石转轮单元，碱液池的底部开设有废气入口，前置过滤单元包括串联连接在输气管道上的多个过滤桶，每个过滤桶内均填充有干燥剂。本实用新型提出的冷轧带钢酸雾净化装置，不但能够高效净化冷轧带钢生产过程中产生的酸雾，还能同时净化冷轧带钢生产过程中产生的氮氧化物。

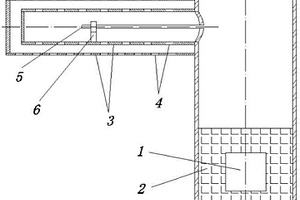

烧结矿冷却温度检测装置 751

 0

本实用新型公开了一种烧结矿冷却温度检测装置，属于钢铁冶金烧结矿技术领域。该装置包括热电偶、测温记录设备和屏蔽层，其中，所述热电偶与所述测温记录设备相连，所述热电偶被所述屏蔽层包覆，所述屏蔽层有至少一个以上的通风孔。本实用新型通过屏蔽层，可以全程监测烧结矿冷却过程中各层烧结矿的风温变化。直接反应烧结矿的冷却过程。通过带保温层的测温记录仪，避免了热电偶外部接线与环冷机不停移动之间的矛盾。该检测装置测温过程简单可靠精度高，具有很好的应用和推广价值。

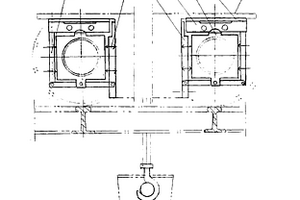

桥式起重机电子秤 939

 0

一种轴承座式桥式起重机电子秤,由上承压板、异形称重传感器、轴承座、侧基准靠板、弹性限位顶杆、铰接拉紧部件组成。具有安全可靠,抗高温辐射,静、动态称重精度高,经济实用的优点。可用于冶金、大型港口、货物等部门桥式起重机配装的电子称重系统。

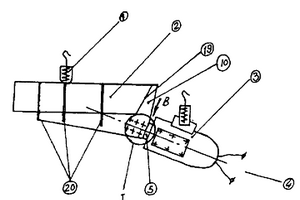

低噪声电磁振动给料机 620

 0

低噪声电磁振动给料机是一种散料运输机械。 它在保留现有GZ系列电磁振动给料机结构简单、调 节给料量方便等优点的前提下，设计了一种结构，能 使噪声降低20dB。这种结构的特点是在电磁振动器 和料槽之间的连接处装有弹性元件，并在料槽的后 板和加筋板上开孔。低噪声电磁振动给料机可用于 矿山、冶金、煤炭、粮食等部门。特别适用于自动 控制和集中控制的流程中。

板式换热器自调压紧装置 745

 0

本实用新型提供了一种板式换热器自调压紧装置,适用于石化,冶金,轻纺,食品,热工,医药卫生等领域,特别适用于高温,高压及有害工作介质的板式换热(冷)器,本实用新型由螺栓、轴承座、止推轴承、压紧垫圈、簧片、活动压板及螺母等组成,其特征在于按下顺序由串装在螺栓上的轴承座、止推轴承、压紧垫圈、簧片、活动压片及螺母构成的自调压紧装置,其压紧力的大小由簧片的材料,结构尺寸及片数所决定。

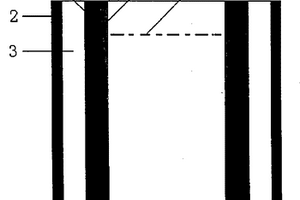

内复合型结晶器 1043

 0

本实用新型属于冶金行业中的连铸设备领域。更适用于制备连铸设备的内表面带有隔热涂镀层的结晶器及其它部件。该装置的组成是在结晶器铜壁的外部套有水套,特征是结晶器铜内壁有喷镀的隔热层,该等高镀层高度为≤1/3-1/2结晶器的总高度,镀层的平均厚度应≥0.2mm。

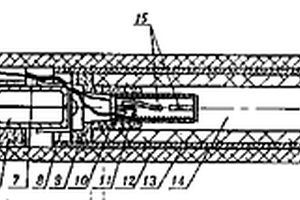

快速测温取样一体化传感器 838

 0

本实用新型公开了一种快速测温取样一体化传感器,包括取样盒和测温传感器,所述取样盒包括样盒、固定卡、石英玻璃管、组合座、保护帽;该固定卡固定该样盒的外侧,所述石英玻璃管设置在所述样盒的颈部,该石英玻璃管和该样盒设置在所述组合座上、该石英玻璃管的顶端设有保护帽;所述测温传感器内装热电偶丝的U形石英玻璃管由固定夹件固定在组合座上,插座置入过滤管B内,组合座与过滤管B均置入外层管内,外层管与组合座之间盖有保护帽A,内层管插入过滤管B内。本实用新型在冶金、铸造行业中的取样分析方面应用广泛,同时所得到的测试分析结果即时、准确。

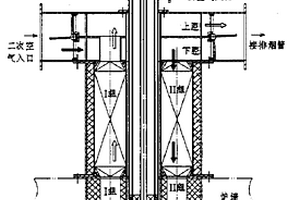

蓄热式烧嘴 853

 0

本实用新型涉及一种用于冶金、机械、石化等行业燃气加热炉和热处理炉上的蓄热式烧嘴,主要由煤气烧嘴、换向装置、蓄热筒、烧嘴砖组成,该煤气烧嘴为3层套筒焊接成的整体结构,与煤气烧嘴螺纹连接的换向装置内部用隔板分成上下两个腔,每个腔分别安装有用气缸控制的蝶阀来实现烧嘴的换向,与换向装置螺纹连接的蓄热筒分为两组,每个蓄热筒内部放置有蓄热体,该装置结构紧凑、体积小、重量轻、气体流动阻力小,氮氧化物的生成量低,是一种安全、可靠、实用的理想装置。

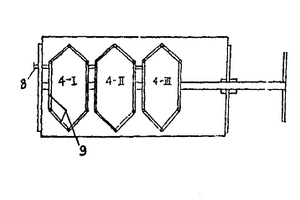

酒糟过滤压榨机 718

 0

一种酒糟过滤压榨机，它由机架、盖板、底板、压 榨操作装置和过滤压榨室组构成。其特征在于，过滤 压榨室组是由若干个结构相同且由导杆连在一起的 体积可以压缩和张大的过滤压榨室构成的。本机将 过滤和压榨操作合为一体，经一次操作即可得到含水 量很低的脱水酒糟。本机结构简单，操作方便，动力 消耗小，节约劳力，可用于各种酒糟、酱渣、醋渣的过 滤和压榨脱水。也可用于化工、冶金、食品、轻工等行 业进行类似的操作。

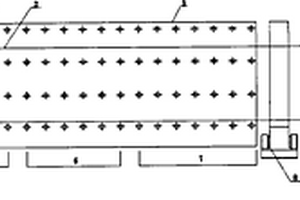

圆筒冷却机 825

 0

本实用新型涉及一种用于冶金行业的冷却设备,是一种回转式、以表面散热来冷却物料的圆筒冷却机,它包括冷却筒(14)、支撑装置(4)、传动装置(8)、出料筒(9),冷却筒外壁(2)外设有箱体(3),冷却筒(14)内设有扬料板(10),冷却筒外壁(2)与箱体(3)之间设有导水管(11)和喷嘴(1),冷却筒(14)分为高温冷却段(5)、中温冷却段(6)、低温冷却段(7),各冷却段设有多个喷嘴(1),喷嘴(1)沿着冷却筒(14)的中轴线呈多圈同心圆状布置,且垂直于冷却筒(14)外表面,所述导水管(11)通过喷嘴连接管(13)与喷嘴(1)相连接。本实用新型的优点是配置合理,冷却速度快,耗水量少,降低生产成本。

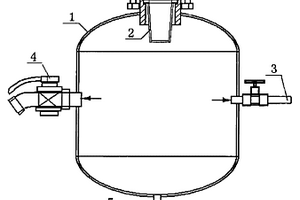

带有过滤装置储风缸 981

 0

本实用新型涉及一种带有过滤装置储风缸。其特征在于其装置的结构包括:上端开有法兰进风口、侧部设有两个出风管、底部设有水管的储风缸壳体、上沿由法兰固定在进风管上杯型滤尘器、固接在储风缸壳体侧壁上的风动工具进风阀和单车试验器接口管阀、与底部设有水管固接的排水阀。本实用新型的一种带有过滤装置储风缸,进风管设有由青铜粉末冶金材料烧结而成的空气滤尘元件,具有过滤精度高、孔隙分布均匀、孔隙率高、过滤性能稳定,机械强度高等优点。壳体上设有两个出风管和底部放水管,使用方便,效果好,确保了车辆检修中使用的压缩空气的洁净度,提高了微控单车制动试验器检验车辆制动性的准确率,延长风动工具的使用寿命,降低了车辆的返修率。
