本实用新型公开了一种耐高温的炉膛组分采样装置。本实用新型的炉膛组分采样装置包括:烟气取样管、取样管固定器、分流腔、冷却管阵列、汇流腔和烟气输出管;本实用新型采用可替换的耐高温的烟气取样管,可根据不同的温度范围选择烟气取样管的材质和直径,减少对炉内流场和温度场的影响,提高采样的准确性;冷却效率高,采样烟气流量低的情况下甚至可采用空气冷却的方式,能减少冷却水的浪费;采用模块化设计,改造和维护成本低;本实用新型可用于炉膛和烟道组分的检测,适用范围广,可用于电力、供暖、冶金等多个工业领域的烟气采样。
本实用新型属于冶金领域,涉及一种金属复合板生产线用加热炉。该加热炉包括依次气密固接的多个入口密封室(a)、加热段(b)、纠偏汇合辊室(c)和出口密封室(d);其中,加热段(b)根据基板和覆板数目分隔为多个腔体,每个腔体的入口端气密固接一个入口密封室(a);纠偏汇合辊室(c)中设置有对完成加热的基板和覆板进行纠偏、对中和汇合的纠偏辊和汇合辊。本实用新型可实现基板、覆板同时加热,互不影响;加热炉内通以氮氢保护气,巧妙地入口密封和出口密封设计将炉内外气氛隔绝开来,保证了炉内的还原气氛;增加纠偏装置,实现基板、覆板的对中。

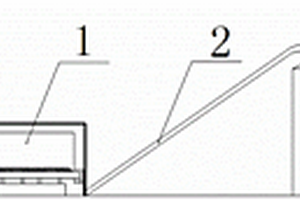

本实用新型属于冶金行业的资源综合利用领域,特别涉及一种Φ40m转底炉-熔分炉联合生产线,特别适用于钒钛磁铁矿等多金属复合矿的综合回收利用。其包括原料处理设备、转底炉直接还原设备和熔分炉渣铁分离设备,所述原料处理设备包括混料装置和制球装置;所述转底炉直接还原设备包括转底炉(1)、转底炉进料口输送机械和转底炉出料口输送机械;其中,所述转底炉(1)的炉膛中心线直径为40m,炉膛宽度4~6m,炉膛高度1.0~2.0m;所述转底炉出料口输送机械为高温输送机(2),连接转底炉(1)和熔分炉(3);所述熔分炉渣铁分离设备包括熔分炉(3)。本实用新型克服了转底炉设备的加工制造难题,工业化产量具有极好的规模经济效益,使生产线的综合能耗降至最低。

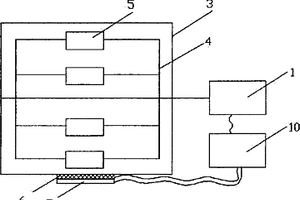

本实用新型涉及一种全自动生石灰生过烧率的检验装置,适用于冶金、电石、氯碱、化工等行业中生过烧率的检验。包含电机(1)、传动齿轮(2)、水箱(3)、筛网支架(4)、筛网(5),其特征在于:还包含加热器(6)、风机(7)、注水阀(8)、泄水阀(9)、自动控制器(10)。其优点是:实现了一键式全自动操作,降低了劳动强度,避免了人为错误和误差;设置了烘干装置,令反应更快,生过烧率检验结果更合理,更准确;检验周期为8分钟以内;可同时对1~6个样品进行检验,效率成倍提高。

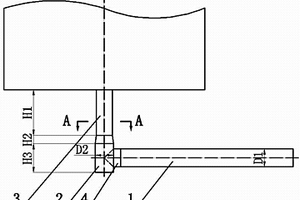

本实用新型是一种减少铸锭中夹杂物的浇注装置,属于冶金铸造技术领域。该装置包括水平浇道、垂直浇道和交口三部分。水平浇道横截面是直径为D1的圆形,垂直浇道分三段,其中上段和下段截面分别为直径D1和D2的圆形,中间段为过渡段,下段直径D2等于直径D1的1.5-2倍。上下两段浇道长度比H1:H3=1-2.5,中间过渡段长H2是上段浇道H1的1/5。堵住部分沿径向的厚度L=1/4R1-1/2R1。该浇注装置一方面可以改善结晶器内金属熔液的流动状态避免卷渣,另外还可以产生上升的旋流,钢液在结晶器内旋流有利于钢液中夹杂物的碰撞上浮,大于50μm的夹杂物在结晶器内的去除效率以达到80%以上。

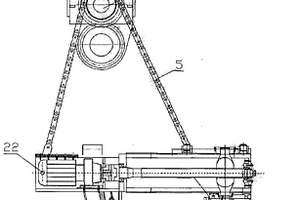

本实用新型属于起重吊装设备,涉及一种可用于钢铁、冶金等行业吊装卷板在空中翻转旋转的卷板吊具。电动空中翻转夹钳是由整机旋转部分、夹钳旋转部分、夹紧部分和短节距精密辊子链四部分组成。其整机旋转部分由电机和吊钩轴架、连接立轴组成。夹钳旋转部分由电机减速机通过传动轴与小齿轮、大齿轮相啮合连接,在大齿轮的中间设有链轮轴,链轮轴固定在旋转支架上。夹紧部分:电机减速机通过丝杠丝母相连接,夹钳的定钳体滑块和动钳体滑块通过直线滚针轴承分别与定钳体和动钳体接触。优点是:钢卷的竖卧转换,方位调整,装卸作业一次到位,具有节省制造成本,省工、省时、省空间、快捷、平稳、安全可靠。
一种固定固体润滑剂的加强筋板,外形为长方形,四角有固定孔,沿长轴方向中间有凸出部,其上均布若干通孔,由金属板材冲压而成,固体润滑剂直接浇铸在凸出部上下两侧。它可以牢固地固定固体润滑剂,不会使其裂开和破碎。在电力机车上,用这种加强筋板固定的固体润滑剂和粉末冶金滑板配合使用,可大大降低铜接触线的磨耗,同时又不影响受电弓的受流效率。

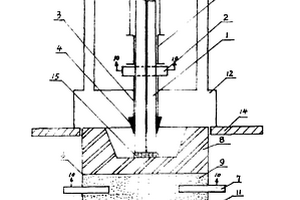

一种适用于冶金领域中的冶炼设备,特别适用于制造冶炼硅铁和其它特种合金的单电极直流埋弧式电弧炉。本实用新型根据现有技术中单电极直流电弧炉导电炉底中的不足,解决了导电炉底无需附加水冷和风冷装置。本实用新型电弧炉炉底包含有熔炼坩埚、联结层和导电电极所组成,导电电极的一端装在联结层内而另一端在联结层外与外接电源相接,该导电炉底采用导电绝热材料制成。该电弧炉具有结构简单,使用安全,不需要用水冷和风冷等特点。

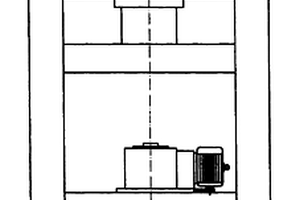

本实用新型是一种管状零件摆动辗压机,它能够实现对横截面是圆形的管状零件和带底的管状容器的外径实现摆动辗压,改变零件外径尺寸的机器。零件是致密件时摆动辗压可改变其外径尺寸;当零件是非致密件(例如:粉末冶金烧结件)时,可在改变其外径尺寸的同时提高其致密度。机器由框架型机身、框架顶部中央的下压式油缸、框架中部的具有往复运动功能的活动横梁、框架下部的工作台以及安装在工作台上的摆动辗压动力机构组成。摆动辗压机构中心的凹形压模做摆动运动,当活动横梁推动工件芯轴压下时,凹形压模对工件外径施以摆动辗压加工。摆动辗压动力机构可以附装于通用的液压机上,使其具有管状零件摆动辗压机功能。
本实用新型属于冶金领域的一种固定式大口径多点测量测径仪,由测径盘体、测头、移动支架、移动基座构成,测径盘体固装在移动支架上,移动支架安装在移动基座上,两个对应且轴向重合的测头或者两组对应且轴向重合的组合测头构成一路测头,2-6路测头同径等分度固装在测径盘体的主盘面上,其特征在于:在测径盘体的后盘面上也同径等分度固装有2-6路测头。本实用新型结构简单合理,安装精度易于保障,占地面积小,成本较低,有效消除测量盲区且测量精度高,尤其适合大口径线、棒材的轮廓线度的高精度测量。

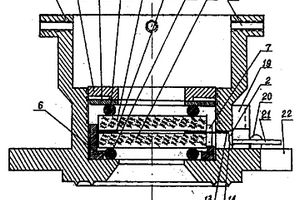

本实用新型防结水窥测镜属测试装置技术领域。包括壳体、镜片套、上下柔环垫、上下镜片、一片或两片加热片、卡垫、螺环盖、接线柱、螺钉、护线板。壳体内依次置入镜片套、下柔环垫、下镜片、加热片、上镜片、上柔环垫、卡垫后,螺环盖与壳体以螺纹形式紧固。加热片上的热电阻片、接线片、导线、接线柱相连接。接线柱固定在护线板上,护线板由螺钉紧固在壳体的下外缘圆盘上。该防结水窥测镜用于冶金、铸造行业的冶炼炉在线窥视和远红外测温。具有窥视清晰、测温准确、适时指导实际操作、改善工作环境、降低劳动强度等特点。

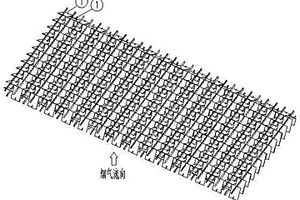

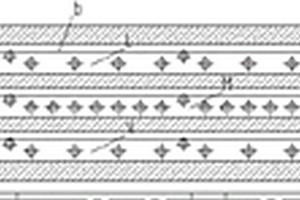

本实用新型涉及工业烟气选择性催化还原脱硝技术领域,尤其涉及用于选择性催化还原脱硝装置中结构合理、流场组织效果好、氨气和烟气混合均匀的高效低阻静态混合器。针对现有选择性催化还原烟气脱硝装置中静态混合器混合效果差、运行阻力高等问题,本实用新型采用单片静态混合器反向相间紧密排列的结构形式,氨气和烟气垂直通过静态混合器后,形成两种相间交错的不同折流并强烈干扰,加强了烟气和氨气的湍流混合,在较短距离内达到氨气和烟气的浓度分布和速度分布较为均匀。本实用新型对烟气和氨气的混合效果好、运行阻力低,适用于燃煤、冶金和化工等工业的NOx选择性催化还原脱硝装置。

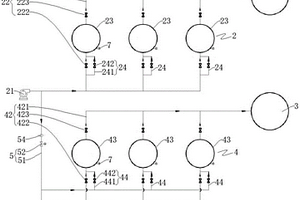

本实用新型提供了一种热风炉充压机构以及协同换炉系统,涉及冶金设备技术领域,热风炉充压机构包括:用于与第一高炉相接的第一热风结构,第一热风结构包括第一送风装置、第一控制管路、以及第一热风炉;用于与第二高炉相接的第二热风结构,第二热风结构包括第二送风装置、第二控制管路、第二热风炉、以及第二充压结构;以及连通管路,连通管路可控地连通第一送风装置与第二充压结构,在第二热风炉处于换炉状态下,第一送风装置能够通过所述第二充压结构对第二热风炉进行充风加压。本实用新型能够缩小或消除热风炉与高炉之间的压差,实现无扰动换炉操作。
本实用新型公开一种用于高炉炉前凿岩机连接套的拆卸系统,涉及高炉冶金设备技术领域,解决了相关技术中从凿岩机拆下连接套耗时较长的技术问题。本拆卸系统用于将连接套从凿岩机拆下,包括定位板、拉绳和定位销,定位板开设有定位孔,定位孔用于连接套穿设,以实现对连接套的径向定位,拉绳一端与定位板固定连接,拉绳另一端与高炉相对固定,连接套设有用于与凿岩机的钻杆连接的销孔,定位销安装于销孔,配合拉绳实现对连接套的轴向定位。具有操作简单便捷的优点,一人即可完成,减小了拆卸时间,降低了维护人员的劳动强度,提高了劳动效率,有利于高炉出铁。

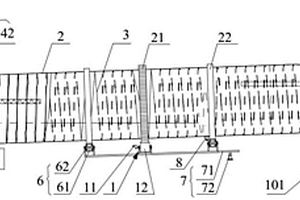

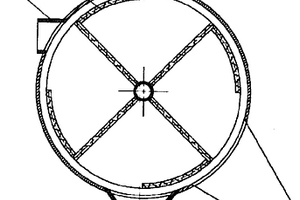

本实用新型公开了一种逆流淋洗浸出装置,涉及湿法冶金技术设备领域。该逆流淋洗浸出装置包括驱动组件、筒体、螺旋桨叶、给料组件和进液组件,筒体与驱动组件传动连接,能够被驱动组件驱动绕自身轴线旋转;螺旋桨叶沿筒体的长度方向固定设于筒体的内壁;给料组件与筒体的一端连接,以向筒体内输入物料;进液组件与筒体的另一端连接,以向筒体内输入浸出液,所述筒体靠近所述进液组件的一端不低于所述筒体靠近所述给料组件的一端。该逆流淋洗浸出装置通过将螺旋桨叶沿筒体长度方向设于筒体内壁以增大筒体内的溶解反应空间,且通过驱动组件驱动筒体绕自身轴线旋转以带动螺旋桨叶转动,实现物料和浸出液的连续浸出,提高了浸出溶解效率。

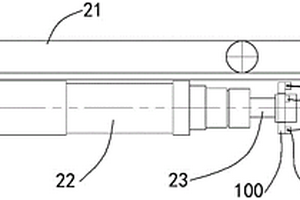

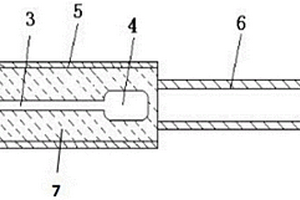

本实用新型属于冶金炼钢技术领域,尤其涉及一种钢液取样器。所述钢液取样器包括:套管、流通管、棒样取样盒、拍样取样盒、操作部件;套管可操作地打开,流通管具有相对的第一端和第二端,流通管的第一端位于套管的外部,第二端固定插入到套管的一侧内部,棒样取样盒和拍样取样盒均固定设置在套管内,并且依次与流通管的第二端连通,操作部件设置在套管的另一侧。本实用新型解决了现有技术不能同时取钢液的棒样和拍样,效率低下,严重影响成本和冶炼周期的技术问题,实现了在钢液中一次性取出分析成分的拍样和分析氧氮的棒样,减少取样操作的时间和劳动强度,降低成本的技术效果。

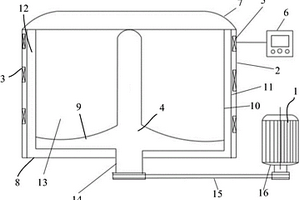

本申请公开了一种稀贵金属固液分离设备,包括动力机构和外壳,以及设置在所述外壳内的离心缸和加热机构;所述离心缸旋转安装在所述外壳内,所述动力机构的输出端与所述离心缸连接,用以带动所述离心缸转动;所述加热机构设置在所述离心缸的外周。本申请涉及冶金设备领域,提供了一种稀贵金属固液分离设备,能够免除脱水烘干工序中人工移料的难题,既可进行离心脱水又可进行烘干,从而节省了人力,提升了分离效率。
本实用新型公开了一种双输出轴同步减速机及铸造桥式起重机大车行走机构,大车行走机构包括至少两个行走驱动组件,行走驱动组件包括动力元件、双输出轴同步减速机、两个联轴器和两个大车主动轮,动力元件连接双输出轴同步减速机的输入轴,双输出轴同步减速机的两根输出轴通过两个联轴器分别与两个大车主动轮连接;双输出轴同步减速机中,输出轴上沿周向设置有2个以上不同的定位标识。本实用新型不需要改进双输出轴同步减速机的结构,能够通过外观检查快速、直观、便捷判断双输出轴同步减速机是否出现故障,进而避免大车行走机构故障扩大化,该定位标识现场实用性强,可为冶金铸造起重机大车机构稳定运行和炼钢工序生产安全提供了保障。

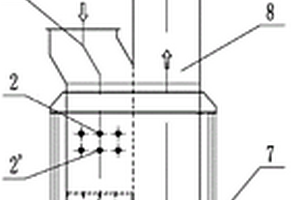

本实用新型涉及电力、冶金、焦化、水泥等高污染行业脱硫技术领域,具体提供一种干法脱硫反应装置及烟气净化系统,包括相邻并列设置的第一通道和第二通道;其中,所述第一通道的始端为烟气进口,所述第一通道的末端与所述第二通道的始端连通,所述第二通道的末端为烟气出口;所述第一通道上靠近所述第一通道的始端处设有第一吸附剂喷入口,由所述第一吸附剂喷入口喷入的吸附剂为烟气脱硫用吸附剂。该干法脱硫反应装置至少解决目前传统脱硫装置体积庞大、塔内压力大,适用性不强等问题。

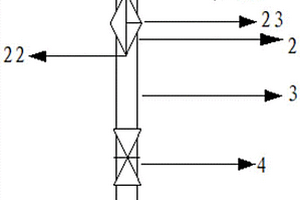

本实用新型公开了一种压力表的在线泄压装置,涉及气体压力测量技术领域,所述装置包括:所述装置包括:压力表;三通旋塞阀,所述三通旋塞阀的一端与所述压力表连接;导压管,所述导压管的一端与所述三通旋塞阀的另一端连接,所述导压管内的压力通过所述三通旋塞阀排除;截止阀,所述截止阀的一端与所述导压管的另一端连接,所述截止阀的另一端与压力容器连接,控制所述压力容器内压力的流通。通过上述装置解决了现有技术中钢铁冶金领域内大型设备无法按照规定周期停机泄压,导致压力表不能按照规定周期拆装和检定的技术问题,达到了实现压力表的在线泄压拆装,无需等待停机检修时间,成本低、结构简单、工作效率高的技术效果。
本实用新型提供一种运用回转窑焙烧六水结晶氯化铝制备工业级氧化铝的装置,实现粉煤灰中铝盐的提取和利用。该装置包括焙烧回转窑、冷却窑、旋风分离器、助燃风机、皮带包装机和重油加热器;其中焙烧回转窑的窑头部位与助燃风机和重油加热器通过管路相连,助燃风机用于提供空气,重油加热器用于提供加热后的重油;焙烧回转窑的窑头部位底端下料口连通冷却窑;冷却窑出口与皮带包装机相连通;焙烧回转窑的窑尾部位与旋风分离器的底部入口和加料管相连通。本实用新型可以成功从结晶氯化铝中提取冶金级氧化铝,同时产生的烟气中还可以回收盐酸供前工段使用,实现粉煤灰的综合利用。
本实用新型涉及一种钢绳芯输送带X射线在线检测装置,包括机顶架、X射线防护组件和机座,机顶架包括机架和置于机架内部的接收箱;X射线防护组件包括带槽支架腿和逐层水平置于带槽支架腿上的面板;机座包括外箱体和置于外箱体内部的隔爆箱,隔爆箱内部设有控制箱、射线源和集控系统。本实用新型的有益效果为:通过对图像的人工观察或软件的智能分析,可以及时发现钢绳芯锈蚀、断裂、接头伸长、硫化工况等问题,准确性高、安全可靠;该装置外壳机架更趋向人性化、合理化、外观简洁大方、安全坚固耐用,整机架可拆卸组装,大大降低了安装运输成本,更便于煤矿井下复杂环境下安装检修,该装置可应用于矿山、港口、发电、冶金、建材等诸多领域。

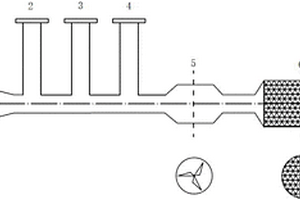

一种炼钢转炉顶吹用气体混合装置,属于冶金工艺设备领域。本实用新型先利用引射装置,使气体B、C、D经由进气口二、三、四进入气体A的主管道中,引射装置管道管径比进气口一处管道管径小20~50%;然后通过第一个装置混气叶轮,气流推动叶轮转动,搅拌混合气体,实现几种气体的预混匀;再经过第二个装置混气管,其内部布置有透气隔板,混合气在其中碰撞打散,重新组合,实现完全混合均匀,气体由进气口一、二、三、四进入,混合气体由出气口流出。采用该气体混合装置,可以将炼钢常用气体的2~4种进行均匀混合,最终得到炼钢转炉顶吹用的混合气体,均匀混合后的混合气可以保证熔池各处反应和搅拌的一致性,减少最终产品的成分偏析,提高产品质量。

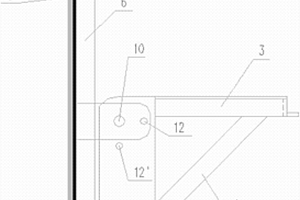

本实用新型公开了一种阳极板平整台,其特征在于:主要由基座和台面组成;所述台面主要由台面支架(6)、台面钢板(7)、橡胶减震保护板(8)、极板挂钩(9)组成,台面支架(6)外侧依次固定台面钢板(7)和橡胶减震保护板(8),台面支架(6)内侧与支架立柱(2)顶端转动连接,并通过固定销对其旋转角度进行限位;台面支架(6)处于竖直状态时,极板挂钩(9)固定在台面支架的顶端。本实用新型对安装前或使用过程中翘曲变形的阳极板进行平整矫正,防止阳极板因变形与阴极板接触短路,从而有效降低电耗及避免阴阳极板烧毁,提高了阴极铜质量,从而为冶金企业带来良好的经济效益。

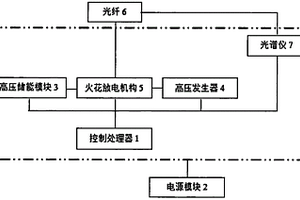

本实用新型是一种由电源模块、控制处理器、高压储能模块,高压发生器、火花放电机构及光纤、光谱仪组成的高压火花光谱分析仪。当电源模块直流逆变产生300V直流电压由高压储能模块储能时,高压发生器瞬间产生20KV直流高压经火花放电机构激发空气开关电弧放电进而导通高压储能模块产生二次火花放电,电压火花的高温使被测金属样品中各元素从固态直接气化并被激发而发射出各元素的特征波长光,经光纤发送到光谱仪分解为光谱线再发送到控制处理器分析出结果显示在LCD上。本实用新型是分析黑色金属及有色金属成份的快速定量分析仪器,可广泛应用于电力、冶金、机械等领域,是控制产品质量的有效手段之一。

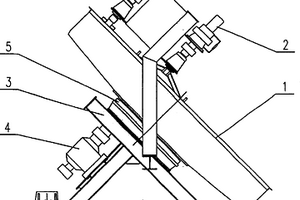

一种三角形支架整体式支撑圆盘造球装置,主要包括转盘、刮刀系统、传动机构、驱动机构和支架,传动机构连接在支架与转盘之间,其支架为由横撑、支撑梁和斜撑固定连接的三角形支架,支撑梁上面由传动机构连接转盘,转盘的重心落在三角形支架之内,三角形支架底部的两根横撑两端分别与前底座和后底座连接,其中,横撑前端与前底座由转轴连接,横撑后端与后底座由销轴连接,后底座上开有至少一纵列销孔。本实用新型系统的稳定性好,制造、安装也比传统设备容易,具有转盘倾角调节容易,操作简单、实用、安全、可靠的特点。广泛应用于钢铁及有色冶金行业。
