内蒙包头有色金属理论与应用

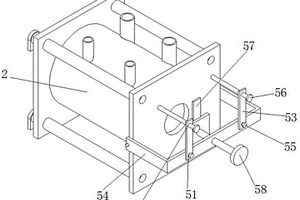

用于电化学工作站平板腐蚀池测试样品更换的辅助装置 644

 0

本实用新型涉及平板腐蚀池技术领域，尤其是一种用于电化学工作站平板腐蚀池测试样品更换的辅助装置，包括底盘座、撑架以及样品撑，底盘座的边侧设有挡板，挡板的一侧设有挡槽，平板腐蚀池的开口侧设有防转架，防转架包括电极架，电极架上设有锁紧螺丝，锁紧螺丝的端部设有工作电极，电极架在锁紧螺丝的两侧设有固定夹片，固定夹片的顶部设有上长螺丝，工作电极与平板腐蚀池的开口间通过锁紧螺丝夹紧固定样品。本实用新型结构简单、装卸样品方便，易于操作。可节约人力成本，避免更换样品时出现漏液、样品滑落、样品与工作电极的不受控转动等现象,实用性能强，适合推广。

测定稀土镁硅铁合金用化学熔剂 1047

 0

本发明涉及一种测定稀土镁硅铁合金用化学熔剂。该化学熔剂包含的组分和各个组分含量如下，以质量计：氢氧化钠为40％～70％，过氧化钠为20％～50％，硝酸钾为10％～15％。本发明能够将试样在熔融过程中产生的大量气体充分释放出来，避免试样在熔融过程中发生迸溅，提高测定结果的准确性。

化学除磷剂处理城市污水后总磷的ICP的测定方法 968

 0

本发明公开了一种化学除磷剂处理城市污水后总磷的ICP的测定方法，其目的在于提供了一种更加快速、准确、高效的测定化学除磷剂处理城市污水后总磷的ICP的测定方法，本发明采用取一定量的加除磷剂后的水于烧杯中，加入3mL硝酸于电炉上溶解试样，溶液澄清后，取下，冷却。定容于100mL容量瓶中，上机直接测定.随批带空白标准曲线的配制：移取10ug/mL的P的标准溶液0ml 2ml 5ml 10ml 20ml于100ml容量瓶中，加3ml硝酸，以水定容。绘制标准曲线。

地球化学样品中铼和钪的测定方法 844

 0

本发明公开了一种地球化学样品中铼和钪的测定方法，包括：使用ICP‑MS方法检测地球化学样品中铼和钪元素，配置铼和钪不同浓度的标准溶液，配置Rh的内标溶液；选择Rh作为内标元素来消除干扰，采用ICP‑MS测定标准溶液，生成标准溶液曲线，得到地球化学样品中铼和钪元素的含量。本发明测定方法的铼和钪的检出限低，检测快速、准确。

针对化学除磷剂处理城市污水后总磷的ICP测定方法 725

 0

一种针对化学除磷剂处理城市污水后总磷的ICP测定方法，包括：钼锑抗光度法分析期间，在对凯氏烧瓶中的混合剂运用微波升温设备升温时，执行如下步骤：步骤2‑1：经由微波升温设备的电源对铜丝相连的磁控管供电，以此对里面的凯氏烧瓶执行微波辐射升温；还有效避免了现有技术中化学除磷剂处理城市污水中的磷元素后用ICP测定方法测定期间对凯氏烧瓶中的混合剂运用微波升温设备升温后卡取件在对凯氏烧瓶执行卡接之际会发生卡接不牢、会让混合剂迸出而对周边环境造成污损和侵蚀的缺陷。

铝基复合脱氧造渣剂中单质铝的化学测定方法 973

 0

本发明涉及一种铝基复合脱氧造渣剂中单质铝的化学测定方法,属于分析化学技术领域,该方法利用一定浓度的三氯化铁溶液溶解试样中单质铝,单质铝被氧化为氯化铝,然后过滤,将不反应的样品分离,稀释到规定体积,采用EDTA容量法测定。本方法具有较高的精度和准确度,可准确测定铝基复合脱氧造渣剂中单质铝的含量。

化学检验用器皿台 997

 0

本实用新型公开了一种化学检验用器皿台，包括装配板、螺纹孔、螺栓、限位板、固管环、中空实验板、输送管和水管接头，所述输送管的另一端固定安装有三通接头，所述水管接头的一端固定连接有喷洒管，所述喷洒管的一端固定安装有喷头，所述三通接头的一端固定安装有排送管。本实用新型的主要优势在于提供一种化学检验用器皿台，本设备提供一种辅助结构，在使用时，打开控制阀门使得水流经过三通接头，分送至两边的输送管,在通过喷洒管从喷头进行喷出，达到灭火的效果，使用螺栓与装配板在试验台表面进行安装，方便设备本体进行安装拆卸，减少工作人员是安装时间，同时方便设备进行更换和维修。

X射线荧光光谱法测定蛇纹石化学成分的方法 1075

 0

本发明公开了一种用X荧光光谱法测定蛇纹石中二氧化硅、氧化镁、三氧化二铝含量的方法。与现有的检测技术相比较，本发明采用X射线荧光光谱法，克服了原有湿法化学分析方法操作复杂，分析时间长、使用试剂量大，易对环境造成污染等缺陷，实现了多元素同时测定，试剂用量少，操作安全环保的技术突破，具有分析速度快，样品熔融玻璃片保留时间长，分析精密度、准确度高，适合钢铁企业生产过程中现场快速分析的需求。

因科镍中化学成分的测定方法 626

 0

本发明涉及化学分析检测技术领域，具体公开了一种因科镍中化学成分的测定方法，包括以下步骤：步骤1：样品前处理；步骤2：配制标准溶液；步骤3：仪器参数设定；步骤4：样品测定。通过本发明方法可以准确测定因科镍718中的化学成分，检测数据可靠，能够有效配合科研、生产的进行。

化学转化膜结合力检测仪器 1038

 0

本发明涉及一种化学转化膜结合力检测仪器，解决了目前测量方法存在的准确度差的问题。包括框架，曲柄，轴，花键，滑套，旋转轴套，支承座，弹性测量头，拨杆和压力检测校准装置，曲柄安装在框架外侧轴的一端，轴安装在框架上，轴的中间带有花键，花键上装有滑套，滑套可沿轴的轴向移动，旋转轴套套在滑套上并可相对于滑套转动，滑套内孔带有与花键配合的花键，支承座一端与旋转轴套连接，另一端与弹性测量头连接，拨杆固定在滑套上，压力检测校准装置安装在框架的侧壁上，在框架的底部中间开有检测口，弹性测量头在支承座上可调节伸缩量。本发明结构简单、使用灵活、可提供稳定的检测压力，且力值在一定范围可以进行调整，以适应不同标准的需求。

分析化学用溶液快速充分搅拌工具 1082

 0

本实用新型公开了一种分析化学用溶液快速充分搅拌工具，包括外壳，搅拌棒，搅拌头，支撑臂，连杆，铰接座；其特征在于所述外壳为六面柱体状，在外壳的中心部两端贯通的设有通孔，在外壳的上端通孔内安装有轴承，外壳的下端通孔内安装有轴承，在外壳的侧壁等间距竖向的设有至少两个通槽；所述外壳上的通槽内以铰接的方式安装有支撑臂，支撑臂围绕铰接点在通槽内上下转动；所述搅拌棒安装在外壳的通孔内；搅拌棒的底端可拆卸的安装有搅拌头等结构，该工具通过对溶液进行不同深度的搅拌，以达到快速搅拌充分搅拌的目的，缩短搅拌时间，提升实验效率。

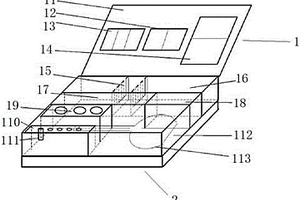

新型多功能化学分析玻璃器盒 1073

 0

本实用新型提供一种新型多功能化学分析玻璃器盒，包括盒体，提手，显示屏，电池，温度传感器，物品存放槽，盒面板，隔离装置和防震装置，所述的提手安装在盒体的上部；所述的温度传感器设置在显示屏的内部；所述的电池设置在显示屏的下部；所述的隔离装置设置在盒体内中间位置；所述的物品存放槽内设置在的防震装置上；所述的隔离装置包括隔板，底插槽和侧插槽，所述的隔板设置在盒体内中间位置；所述的侧插槽设置在盒体内侧面；所述的底插槽设置在盒体内底部。本实用新型通过显示屏。隔离装置和防震装置的设置，使得使用、携带方便，更加结实耐用，进一步提高智能化程度。

化学元素分析专用比色箱 847

 0

本实用新型公开了一种化学元素分析专用比色箱，包括顶部设有正面设有控制区的发光灯箱的封闭式箱体，发光灯箱内设有光源，发光灯箱背面设有电源开关和电源插口，封闭式箱体铰连有观察门；发光灯箱两侧设有散热片；封闭式箱体背面设有转移装置，转移装置上部设有推手，转移装置下部设有底部螺纹连接有带刹车的轮子的推车；观察门主表面设有镶嵌有摄像头的观察孔，观察门主表面还设有T型凹槽和主表面设有触摸屏的壳体。本实用新型化学元素分析专用比色箱具有散热能力强且避免了灰尘杂质的干扰，移动方便，可在明亮的环境下进行观察等特点。

金属锰化学分析试样的制备方法 733

 0

本发明公开了一种金属锰化学分析试样的制备方法，其包括：使用鄂式破碎机，将金属锰块状试样全部破碎至粒度小于10mm后，进行缩分，缩分后试样经密封式震荡研磨机反复研磨，至试样全部通过0.15mm的筛孔。采用本发明提供的属锰化学分析试样的制备方法，操作简便，使用设备简单，成本低，能够快速制备出保持样品原有成分、结构的金属锰化学分析试样。

白云鄂博矿铁物相的化学分析方法 1000

 0

本发明公开了一种白云鄂博矿铁物相的化学分析方法，包括如下步骤：1)碳酸铁的测定；2)磁性铁的测定；3)氧化铁的测定；4)硫化铁含量的测定；5)硅酸铁含量的测定。本发明将系统方法和单项分析相结合，对传统的物相分析方法进行改进，填补白云鄂博矿铁物相分析方法的空白，为今后起国家标准方法打下坚实基础。

实验室化学分析用气体中和设备 643

 0

本实用新型公开了一种实验室化学分析用气体中和设备，包括碱液储罐、中和罐、抽气泵、抽气管、碱液泵、碱液管、碱液控制阀、排液管、检测器、指示剂控制阀、指示剂滴管、固定夹、碱液加注管和第一关闭阀。本实用新型能够有效消除实验室实验过程中所产生的酸性气体，减少了实验室公共空间的环境污染，避免了酸性气体对实验操作人员的肺部造成伤害。

农残电化学分析用装置 821

 0

本实用新型公开了一种农残电化学分析用装置，涉及农业检测技术领域，包括分析仪本体和便携盒，所述分析仪本体电性连接外接电源，所述分析仪本体和便携盒之间设有卡座，所述分析仪本体通过卡座与便携盒卡接，所述便携盒内固定安装有固定装置，所述便携盒一端固定安装有电池盒，所述便携盒内壁固定安装有风机，所述风机电性连接电池盒，所述便携盒一端固定安装有排风管，所述排风管一端固定连接风机，所述排风管另一端通过管箍可拆卸式连接过滤瓶，所述过滤瓶内填充有过滤液，所述过滤瓶与便携盒可拆卸式连接，本实用新型保证分析仪本体散热的同时，过滤电解产生的毒气，避免毒气对检测人员健康的威胁。

包头混合稀土精矿中稀土磷酸盐含量快速测定的化学分析方法 608

 0

本发明公开了一种包头混合稀土精矿中稀土磷酸盐含量快速测定的化学分析方法，包括如下步骤：S1.稀土氧化物总量的快速测定：S11.将试样用磷酸和高氯酸加热溶解，硫酸亚铁铵标准溶液滴定；S2.稀土磷酸盐的快速测定：S21.将试样高温灼烧至稀土氟碳酸盐分解；S22.将灼烧后的试样加入盐酸介质的饱和硼酸溶液、过氧化氢和三乙醇胺，于沸水浴上保温40min，得到溶液1；S23.将溶液1过滤分离，滤渣用磷酸和高氯酸加热溶解，硫酸亚铁铵标准溶液滴定。本发明的方法使检测结果更加稳定、准确，为未来稀土清洁生产的试验阶段以及后续的工业化提供可靠支撑。

一种判定浇铸过程中保护渣理化性能稳定性的方法 1051

 0

本发明公开了一种判定浇铸过程中保护渣理化性能稳定性的方法，利用高温物性测试仪和熔体物性综合测试仪对加入到结晶器内保护渣的熔渣进行熔化性能和高温粘度的检测，通过与原渣性能的对比，判定其在浇铸过程中保护渣理化性能的稳定性。本发明通过正确判定浇铸过程中保护渣理化性能的稳定性，能够保证连铸生产顺行，提高铸坯质量和降低生产成本。

一种含稀土La高强度钢板及其轧制方法 1069

 0

一种含稀土La高强度钢板及其轧制方法,属于冶金技术领域,涉及成型工艺技术,其特征在于板坯的(重量百分比)化学成分为:C?0.14%-0.30%,Mn1.5%-2.0%,Si?0.6%-1.0%,P≤0.015%,S≤0.002%,Ti?0.01%-0.06%,B0.0005%-0.0040%,La?0.001%-0.1%,余量为Fe和不可避免的杂质。轧制工艺为:加热温度1200-1250℃,保温时间1-6小时,粗轧温度1000-1100℃,精轧温度920-960℃,终轧温度850-900℃,两段轧制总压下量≥75%。成品钢板厚度为5-25mm,其力学性能优良,抗拉强度达800-900MPa,屈服强度400-500MPa,延伸率18-25%。

一种蒙古国铁矿石综合高效利用的方法 715

 0

本发明公开了一种蒙古国铁矿石综合高效利用的方法,通过综合利用蒙古国铁矿石的技术方案实施，将蒙古国铁矿石分类使用、提高高硫蒙古矿选比、增大蒙古铁矿石配用比例等技术手段，给出了经济合理使用蒙古矿资源的最优方案。通过本发明的技术方案实施，可降低蒙古铁矿石的选矿成本，增大蒙古国铁矿石在烧结的配加比例，降低烧结矿的原料采购成本，经济效益十分显著。

一种TC4钛合金板焊接的气体保护装置和工艺方法 1013

 0

本发明涉及一种TC4钛合金板焊接的气体保护装置，该保护装置包括底座(1)、接气管(5)和充气室(4)；充气室(4)通过接气管(5)与焊接设备气瓶连接，充气室(4)为两端封闭的弧形筒，弧形筒口部焊接在底座(1)下表面上，底座(1)上表面中心设置有纵向的焊缝预装槽(2)，焊缝预装槽(2)的两侧壁上分别设置有多个针式出气孔(3)，多个针式出气孔(3)均与充气室(4)连通，安装时焊缝预装槽(2)紧贴工件焊缝处。本发明解决TC4钛合金焊接接头脆化、焊缝裂纹倾向、焊接气泡等焊接缺陷，改善产品焊接一次交检合格率，提高TC4钛合金板材的焊接效率。

一种含稀土高强度钢板及其轧制方法 715

 0

一种含稀土高强度钢板及其轧制方法,属于冶金技术领域,涉及成型工艺技术,其特征在于板坯的(重量百分比)化学成分为:C?0.15%-0.25%,Mn?1.5%-1.85%,Si?0.7%-1.0%,P≤0.015%,S≤0.003%,Ti?0.01%-0.06%,B?0.0005%-0.0035%,RE?0.001%-0.09%,余量为Fe和不可避免的杂质。轧制工艺为:加热温度1220-1250℃,保温时间1-3小时,粗轧温度1000-1100℃,精轧温度920-960℃,终轧温度850-900℃,两段轧制总压下量≥75%。钢板力学性能优良,抗拉强度达600-850MPa,延伸率25-35%,屈强比≤0.8,且生产成本低,可工业化生产5-25mm厚度钢板。

一种确定无缝钢管中砷锡含量之和上限的方法 1037

 0

本发明涉及一种确定无缝钢管中砷锡含量之和上限的方法，其特征是：采用钢种生产过程模拟的方法，将模拟钢种的原料和含有砷元素的锡粒加入到真空感应炉中，所加入原料中的锡粒的锡含量和砷含量的重量百分比含量与所模拟的钢种中的锡含量和砷含量的重量百分比含量相当，然后采用浇铸、锻造、车削、加热炉加热、小型轧管机穿管、探伤工艺模拟现场大工业生产无缝钢管，然后对轧制成的钢管进行性能检验，分析检验结果，确定出无缝钢管中砷锡含量之和的上限；加入的锡粒化学成分为：锡的重量百分含量为84-85%，砷的重量百分含量为14-15%，杂质的重量百分含量为0.1-0.5%。其优点是：操作简单、成本低，对无缝钢管生产有较好的指导作用。

一种干熄焦除尘灰高效再利用的方法 893

 0

本发明公开了一种干熄焦除尘灰高效再利用的方法，依据实验和检测数据，计算使用干熄焦除尘灰替代部分无烟煤的适宜替代比例，配煤比由60％无烟煤+40％烟煤调整为30％无烟煤+40％烟煤+30％干熄焦除尘灰。本发明使用干熄焦除尘灰替代部分无烟煤供回转窑产线使用，焦灰的价格较无烟煤价格低600元/吨，按吨球团矿使用无烟煤18Kg，干熄焦除尘灰可替代无烟煤30％计算，吨球团矿可降低燃料成本4元，对于年产240万吨球团产线年可降低燃料成本960万元。

一种2-4mm汽车结构用380MPa级热轧钢带及其生产方法 748

 0

本发明公开了一种2‑4mm汽车结构用380MPa级热轧钢带，包括如下质量百分含量的化学成分：C：0.05‑0.07％，S i：0.02‑0.05％，Mn：0.6‑0.8％，P：≤0.018％，S：≤0.005％，Al t：0.020‑0.050％，Nb：0.015‑0.025％，Ca：0.0010‑0.0030％，其余为Fe及不可避免的杂质。还公布了其生产方法。本发明的目的是提供一种2‑4mm汽车结构用380MPa级热轧钢带，本发明的380MPa级汽车用结构钢具有强度高、屈强比高的特点，满足汽车轻量化选材的需要，力学性能和工艺性能满足相关标准及用户的需求。

一种800MPa级低屈强比易焊接钢板及其生产方法 906

 0

本发明公开了一种800MPa级低屈强比易焊接钢板，其化学成分的质量百分含量为C：0.08％～0.10％，Si：0.15％～0.40％，Mn：1.1％～1.50％，P：≤0.010％，S≤0.005％，Alt：0.020～0.050％，Nb:0.030％～0.060％，Ti:0.010％～0.025％，V：0.030％～0.050％，Cr:≤0.50％，Mo：≤0.50％，Ni：≤0.6％,其余为Fe及不可避免的杂质。还公布了其生产方法。本发明钢板具有钢质洁净，组织均匀细小，具有高强度、低屈强比、易焊接、优异的冷弯性能，抗拉强度815～840MPa，屈强比0.76～0.80。

一种改进的QStE420TM热轧钢板的生产方法 1028

 0

本发明公开了一种改进的QStE420TM热轧钢板的生产方法，其主要工艺参数如下：冶炼—连铸生产工艺流程：KR脱硫—转炉冶炼—LF精炼—板坯连铸；转炉出钢温度1620～1640℃；保证成分与温度协调出钢；热轧生产工艺流程：加热炉—粗轧高压水除鳞—定宽压力机—E1R1粗轧机—E2R2粗轧机—保温罩—飞剪—精轧高压水除鳞—F1～F7精轧机—加密型层流冷却—卷取。本发明制备的420MPa级结构用汽车用钢具有强度高特点。

可拆分式热反应器 744

 0

本实用新型公开了一种可拆分式热反应器，包括顶盖、反应筒、中心热电偶套管和进气管，所述顶盖设置在所述反应筒上部，所述中心热电偶套管包括上部套管、下部套管和固定套管；所述上部套管穿过并固定在所述顶盖上，所述上部套管的下部开有气体扩散孔；所述固定套管固定在所述上部套管的下端部，所述固定套管为管状结构并在内壁上开有内螺纹，所述下部套管开有外螺纹，所述下部套管通过螺纹连接在所述固定套管上，热电偶装在所述下部套管内；所述进气管固定在所述上部套管的侧壁上，并和所述上部套管相连通。本实用新型所能够提高冶金焦炭热性能检测中反应器的使用寿命，降低反应器的损耗量。

实验室利用二氧化碳制备一氧化碳的装置 1082

 0

本实用新型公开了一种实验室利用二氧化碳制备一氧化碳的装置，包括炉体、加热件、固定床反应器、上部水冷套、下部水冷套、吸收塔和测温热电偶。在所述炉体的外壳的顶部和底部分别开有上部开口和下部开口，在所述外壳的侧壁开有测温孔，所述外壳的顶部设置有上端法兰环螺栓，所述上端法兰环螺栓位于所述上部开口的两侧；所述上端法兰环螺栓上固定有上端法兰环，在所述外壳的底部的下部开口位置设置有下端法兰环；所述固定床反应器设置在所述上端法兰环和所述下端法兰环之间，所述加热件设置在所述固定床反应器的外侧并通过导线连接外接电源。利用本实用新型所制备的一氧化碳纯度高，能够满足铁矿石还原性能检测要求。
