本实用新型公开了一种立辊轧机主传动装置,包括轧机平台、减速装置和驱动装置;所述减速装置安装在轧机平台上,所述驱动装置间隔安装在减速装置的上方,并与减速装置传动连接;所述轧机平台上设有安装座,所述驱动装置安装在安装座顶部;所述安装座底部设有通道,所述减速装置与安装座间隔设置,且其右侧伸入通道内并延伸至驱动装置的下方以与驱动装置连接。本实用新型减少了在立辊轧机工作时,驱动装置和减速装置之间的相互振动对两者的传动稳定性产生的不利影响,能减小设备磨损,增加设备的使用寿命。尤其适用于窄规格热连轧线上的立辊轧机。
本实用新型公开了一种顶针式轧机,包括机架,机架上设置有两个相互平行且间隔一定距离布置的转轴和驱动转轴转动的电机,转轴外侧设置有壳体,转轴通过第一轴承与壳体相连,转轴上设置有轧辊,轧辊上设置有扎槽,转轴端部设置有螺母;两个壳体分别为与机架固定连接的第一壳体和与机架滑动连接的第二壳体,第二壳体上设置有驱动其相对于机架滑动的第一动力机构,所述轧辊布置在转轴靠近螺母的一侧;本实用新型将轧辊布置在转轴靠近端部的位置,相比于传统将轧辊布置在转轴中部的方式而言,拆卸时只需拆掉螺母即可对轧辊进行更换,结构更加简单、拆卸更加方便,提高了工作效率。
本实用新型涉及轧机技术领域,具体涉及密封结构,尤其涉及一种轧机架体内部气体密封结构,包括轧机架体,轧机架体内设置三条U形的气体通道,气体通道连通外部的高压气源,气体通道的两端均为气体出口且分别朝向轧辊两侧的密封结构外侧。本实用新型通过设置气体通道,将高压气体通入轧机架体内部,在轧机架体内部形成正压的气体环境,避免冷却水进入到密封结构内造成锈蚀,保护了轧机架体内部的零部件,可使轧机的工作可靠性得以维持,有效提高了轧机的使用寿命。
本实用新型提供了一种钢轧机复合阻尼垫片,涉及阻尼垫片技术领域,包括阻尼垫片,所述阻尼垫片的外环面开设有外凹槽,且外凹槽内套置有外套圈,所述阻尼垫片的内侧壁开设有内凹槽,且内凹槽内套置有内套圈,所述阻尼垫片内设置多组钢丝网;所述外套圈和内套圈均采用硬质橡胶材质,且外套圈和内套圈内外对齐设置;所述阻尼垫片采用合金钢材质,阻尼垫片是由多组弹性钢片在一起合成,且阻尼垫片外环面所开设的外凹槽和阻尼垫片内侧壁所开设的内凹槽内外对齐设置。本实用新型吸收了橡胶隔振器高阻尼和弹簧隔振器高承载力的优点,不仅具备承受大载荷的能力、阻尼大,而且隔振稳定、可靠性高、结构简单、安装方便,同时更经久耐用。
本发明是一种安全系数高,操作方便的轧机HGC液压缸的安装方法,涉及轧机安装技术领域。一种轧机HGC液压缸的安装方法,包括以下步骤:在轧机平衡梁之间搭设长度超过轧机横向长度的支撑平台,将HGC液压缸吊装在设置于该支撑平台上的平移小车上,并对HGC液压缸纵向定位;利用直线驱动装置推动平移小车移动,将HGC液压缸平移至轧机压下孔下方;利用提升装置将HGC液压缸提升至安装位置,将两根安装螺杆与HGC液压缸安装板连接;取下提升装置以及吊装螺杆,安装剩余安装螺杆。本发明可以节约劳动力,提高安装效率。

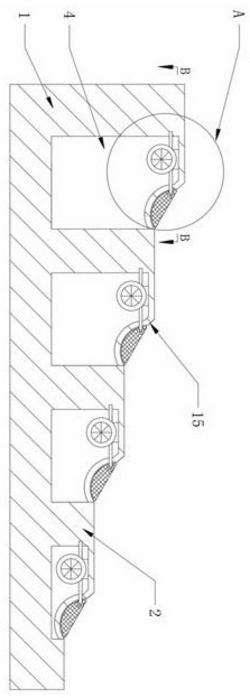

本实用新型公开一种轧机用阶梯垫,包括阶梯垫本体,以及位于阶梯垫本体上,逐级下降的多个阶梯级,相邻所述阶梯级之间高度差相同,相邻所述阶梯级之间设置有圆弧状的排渣槽,每个所述阶梯级内均设置有空腔,所述阶梯级的空腔内设置有电机,所述电机的输出端设置有滚珠丝杠,所述滚珠丝杠包括与所述排渣槽的长轴平行的丝杠轴,以及固定连接有滑动块的滚珠螺母,所述滑动块上设置有支撑杆,所述支撑杆上连接有月牙形的刮片,所述刮片垂直于所述排渣槽的长轴,所述刮片的弧形面与所述排渣槽的表面弧度相同且接触,所述排渣槽上还设置有用于使支撑杆穿过的长槽,所述长槽与所述排渣槽的长轴平行。解决了现有技术中,阶梯垫清扫不彻底的技术问题。
本实用新型公开了一种短应力线轧机下轧辊轧槽弧形冷却水管,弧形冷却水管本体设置于下轧辊及其下方的轧机底座之间,弧形冷却水管进水管道连通弧形冷却水管本体;弧形冷却水管本体的一端为弧形冷却水管清洁口,弧形冷却水管清洁口螺帽螺纹连接于弧形冷却水管清洁口;弧形冷却水管本体的上端分布有多个弧形冷却水管出水口;矩形连接板的下端连接于弧形冷却水管本体的另一端,矩形连接板通过矩形连接板螺杆连接于轧机的导卫底座。本实用新型可以方便、快捷、准确地使弧形冷却水管本体对准带有轧槽的下轧辊;通过取出矩形连接板螺杆和弧形冷却水管清洁口螺帽即可拿出弧形冷却水管本体进行清洁,简单而方便,大大提高了弧形冷却水管本体的使用寿命。
本实用新型提供了一种用于三辊精密轧机出口导卫的弧形喷水装置,其包括导卫壳体,导卫壳体外壁上至少设置有一根弧形喷水管和一根进口水管;每根弧形喷水管和进口水管均与导卫壳体内部连通;每根弧形喷水管和进口水管的圆周外壁上均设置有多个喷嘴,每个喷嘴均与弧形喷水管内部连通,弧形喷水管的朝向冷却轧机上的辊环方向弯曲;每个喷嘴的喷水方向均朝向冷却轧机上辊环的方向;导卫壳体中部还设置有用于通过轧钢的出口导筒,出口导筒贯穿导卫壳体;冷却水从进口水管进入导卫壳体内部,再经过多根弧形喷水管,冷却水从多个喷嘴喷向冷却轧机上的辊环,实现对辊环进行均匀冷却降温,轧机上的轧钢通过出口导筒导出。
本发明板坯连铸机扇形段开段装置及拆除销轴的方法,属于连铸机备件维修领域,目的是提高维修效率。包括丝杆、用于架设千斤顶的顶具和固定于销轴上的连接螺母;所述连接螺母同轴焊接于销轴的外端面;所述顶具上设置有通孔;所述丝杆内端与连接螺母螺纹配合连接,外端穿过顶具上的通孔与顶具沿其轴向可动连接;在丝杆与顶具之间设置有限位装置,经所述限位装置将顶具可拆卸连接于丝杆上。本发明,连接螺母与销轴之间的连接更可靠。检修后无需取掉连接螺母,降低了销轴反复焊接造成的损坏风险。丝杆连接顶具与连接螺母,拆装快捷,顶具可反复使用。进行销轴拆除时,拆除合格率达到99%,拆除一个销轴在30?40分钟内,提高了检修效率。
