三自由度旋轧机 676

 0

本发明公开一种三自由度旋轧机，包括旋轧辊组件、用于安装旋轧辊组件的环辊支架、用于安装环辊支架的机架、与机架插接的底板座、为旋轧辊组件提供动力的传动组件以及调整组件；机架内侧设置有两组弧形滑槽，环辊支架上设置有与弧形滑槽相适配的弧形滑块；调整机构包括压下顶丝、环辊支架拉紧组、送进角调整顶丝以及机架旋转顶丝；本发明提供了一种同时具有压下、偏摆角和送进角三个自由度的管筒形工件的旋轧机，通过传动组件的齿轮啮合关系，旋轧辊中心轴线与主动锥齿轮轴线垂直、旋轧辊和主动锥齿轮同轴旋转而形成送进角，同时机架绕底板座旋转而形成辊偏摆，以及通过环辊支架平移获得压下自由度。

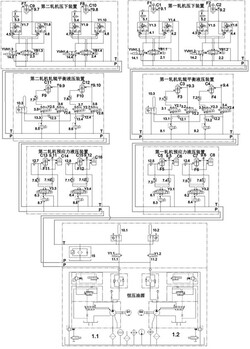

适用双机联动的超大型轴类楔横轧机的液压压下系统 937

 0

本发明公开一种适用双机联动的超大型轴类楔横轧机的液压压下系统，包括：第一轧机液压压下系统、第二轧机液压压下系统以及恒压油源；第一轧机液压压下系统包含：第一轧机压下装置、第一轧机轧辊平衡液压装置、第一轧机预应力液压装置；第二轧机液压压下系统包含第二轧机压下装置、第二轧机轧辊平衡液压装置、第二轧机预应力液压装置。采用本发明的技术方案，满足双机联动的楔横轧机制备超大型轴类零件时的工作需求，满足压下系统高压大流量的大型轴类楔横轧机的双机联动工作的需求，满足了超大型轴类楔横轧机轧制力数值较大的情况下所需的大预应力要求，确保了轧制过程中轧机机架的预应力大小恒定，同时达到节能的效果。

移动式轧机起吊专用装置 711

 0

本实用新型公开了一种移动式轧机起吊专用装置，包括横柱、滑动机构、倒链机构、滚轮组件，横柱内安装有滑动机构，滑动机构内的定位滑板底面设有连接板，连接板底面设有固定环，固定环上连接有倒链机构，且倒链机构内的固定钩活动卡合在固定环上；横柱底面两端设有一对对称放置的固定板，每块固定板底面均设有支撑套筒，每根支撑套筒内均插设有滑动连接的支撑柱，且每根支撑柱底面均设有支撑板，每块支撑板底面均交错设有一对滚轮组件。本实用新型操作方便，简单实用，通过各机构配合使用，方便了轧平辊进行起吊工作，且移动便捷，容易安装，适用于粗中轧平轧万向轴安装，进一步提高了工人更换检修的效率。

轧机辊系垂直振动的刚柔耦合吸振装置 147

 0

本发明提供的一种轧机辊系垂直振动的刚柔耦合吸振装置，包括有质量外环、质量内环、刚柔耦合吸振组件及轴承；本发明利用质量外环的滞后作用及刚柔耦合吸振组件中钢珠颗粒群的碰撞、摩擦来抑制、转移并耗散轧辊的振动能量，从而达到抑制轧机辊系垂直振动的目的；同时采用双列环向均匀对称的弹簧及橡胶的布置方法，增加了装置的稳定性，防止质量外环沿着主振系统轴线方向摆动；另外质量外环与质量内环均采用可拆分结构，安装方便，安装位置灵活。
