浙江金华有色金属真空冶金技术理论与应用

复方氨酚烷胺胶囊填充系统及工艺 857

 0

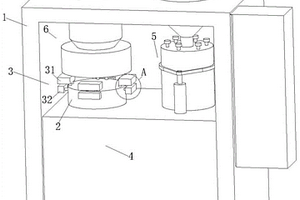

本发明涉及胶囊填充设备技术领域，具体的说是一种复方氨酚烷胺胶囊填充系统及工艺；复方氨酚烷胺胶囊填充系统，包括机体；转台，位于机体内，用于转动合囊机构，转台上设置有导向槽；填充机构，与输料机构连接，将药物填充进胶囊内；合囊机构包括上模具和下模具，合囊机构的上模具和下模具与转台之间通过连接机构再次进行固定；复方氨酚烷胺胶囊填充系统通过连接机构对上模具和下模具的导向轴进行固定，使得连接机构在导向轴和导向槽之间磨损后导向轴仍能沿着原本的轨迹移动不偏移，保证了上模具和下模具的合模效果，从而保证了本发明的使用效果，延长了本发明的使用寿命。

铝灰去除氟、氯的技术 742

 0

本发明涉及环保领域，具体关于一种铝灰去除氟、氯的技术；本发明先将铝灰进行干燥、研磨、过筛后；然后加入去离子水，浸出，调节PH值为弱酸性，再经分离后，滤渣烘干，浸出液经蒸发、结晶后，回收氯盐和氟盐，冷凝液回用；本发明实现了去除铝灰中的氟、氯元素，浸出率分别为87.68％和99.02％，滤渣中氟、氯元素的质量分数分别为0.122％和0.038％，达到铝土矿中杂质元素的要求，浸出过程产生的氨气吸收后成为化工原料，滤渣也可以作为无害的环保建材，实现了铝灰的无害化处理和资源化利用。

有机重稀土配合物增强烧结钕铁硼矫顽力的制备方法 713

 0

本发明公开了一种有机重稀土配合物增强烧结钕铁硼矫顽力的制备方法，按下列步骤进行：制备钕铁硼合金颗粒并将其破碎成粉，同时注入抗氧化剂；以喷雾的方式将有机重稀土配合物和乙醚的混合液体射入钕铁硼合金粉料；混料于磁取向压制成毛坯磁体，烧结。本发明以喷雾方式添加稀土配合物和乙醚的混合物，可有效阻止颗粒与氧气接触，降低磁性颗粒的含氧量，并提高有机重稀土配合物在烧结磁体晶界间的分布均匀性。添加有机重稀土配合物随着烧结温度的升高而分解，残留的重稀土离子将均匀分布于NdFeB磁性颗粒的表面，并在高温作用下向NdFeB颗粒内部渗透，从而提高磁性主相的磁晶各向异性及矫顽力。该工艺简单，易操作，适合于批量化生产。

共溅射旋转靶材及其制备方法 878

 0

本发明涉及薄膜的物理制备技术领域，具体是一种共溅射旋转靶材及其制备方法，其特征在于：包括旋转圆柱靶管及中心静止不动的磁铁，所述旋转圆柱靶管由不同形状的掺杂成份靶材单元和本体成份靶材单元以不同的形式分布在圆筒形支撑衬底上，掺杂成份靶材单元和本体成份靶材单元两者按照一定的排布规律分布。本发明将需要共溅射和共掺杂的靶材单元制作成不同的形状，以不同的形式分布在圆筒形支撑衬底上，而圆筒形支撑衬底的中心放置静止不动的磁铁，慢速转动实现磁控溅射，达到高均匀性共掺杂的目的，其靶材利用率也比较高。

利用注射成型法制造旋梭外梭的方法 817

 0

本发明公开了一种利用注射成型法制造旋梭外梭的方法，所述旋梭外梭采用的合金材料为Fe2Ni？Mo、FeCrMo或者FeCr，该旋梭外梭的制造方法包括如下步骤：（1）将原料合金粉末进行无偏析混合；（2）将原料合金粉末进行合金化处理；（3）将原料合金粉末进行磨筛，（4）将原料合金粉末进行喂料制备；（5）将喂料进行注射成型；（6）成型后旋梭外梭进行烧结；（7）表面整形处理达到所需尺寸；（8）表面进行喷砂或者抛光处理。本发明采用Fe2Ni？Mo、FeCrMo或者FeCr为原料，消除了成分偏析及不必要的内在杂质，产品烧结收缩一致性好；原料粉末粒度根据需要在纳米至80微米间进行配比调节，使原料成本大幅降低，产品密度、性能满足需要。

利用注射成型法制造旋梭内梭的方法 662

 0

本发明公开了一种利用注射成型法制造旋梭内梭的方法，旋梭内梭采用的合金材料为Fe2Ni？Mo、FeCrMo或者FeCr，该旋梭内梭的制造方法包括如下步骤：（1）将原料合金粉末进行无偏析混合；（2）将原料合金粉末进行合金化处理；（3）将原料合金粉末进行磨筛，（4）将原料合金粉末进行喂料制备；（5）将喂料进行注射成型；（6）成型后旋梭内梭进行烧结；（7）表面整形处理达到所需尺寸；（8）表面进行喷砂或者抛光处理。本发明采用Fe2Ni？Mo、FeCrMo或者FeCr为原料，消除了成分偏析及不必要的内在杂质，产品烧结收缩一致性好。

高性能低成本烧结钕铁硼磁体的制备方法 1112

 0

本发明公开了一种高性能低成本烧结钕铁硼及制备方法，由于磁体边角部位退磁因子较小不容易退磁，而越中间部位退磁因子较大容易退磁，所以对磁体不同部位抗退磁能力是不同的，结合磁体的这个退磁特点，通过对磁体表面进行差异化的丝网印刷，印刷不同厚度的纳米重稀土粉末或重稀土的化合物粉末，然后进行晶界扩散，使磁体不同部位的内禀矫顽力获得不同的提升，既满足了客户对不可逆磁损失的要求，同时大幅降低了重稀土元素的使用量。

钕铁硼磁体及制备方法 1089

 0

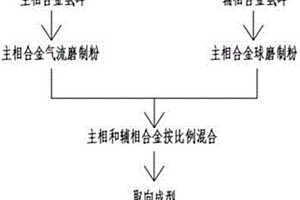

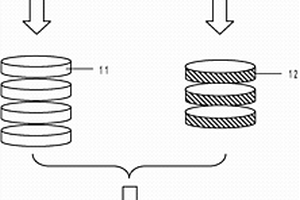

本发明公开了一种钕铁硼磁体及制备方法，通过新型主辅相双合金工艺，主相尽量不含Dy、Tb等重稀土金属，辅相合金中添加重稀土Dy、Tb元素，且辅相合金具有较高的稀土总量，总稀土量约为33‑60wt%，辅相通过缩短脱氢时间，使辅相氢含量较高，氢含量高的辅相熔点更低，辅相采用高能球磨制备成纳米晶合金粉，使得烧结时低熔点纳米晶的辅相可以实现液相烧结，也使得辅相合金中的重稀土元素均匀分布在晶界边缘，在晶粒表层形成改性区，主相晶粒被连续均匀的晶界相包裹，主相晶粒表面具有硬磁壳层，避免了重稀土取代主相晶粒Pr、Nd元素，有效降低了Tb、Dy元素的用量并避免了剩磁下降，同时提高内禀矫顽力。

口腔正畸钳子的生产方法 802

 0

本发明涉及医疗器械，具体涉及一种口腔正畸钳子的生产方法。本发明的方案是，一种口腔正畸钳子的生产方法，包括以下步骤：（1）将不锈钢粉末与有机高分子材料混合、造粒；（2）对造粒后的混合物在成型模具里进行注射成型，注射温度100～180℃，压力60～120MPa，模温30～50℃，注射获得口腔正畸钳子胚件；（3）注射后对胚件进行脱脂，脱脂温度30～50℃，时间2～20小时，得脱脂件；（4）脱脂后对产品进行烧结，烧结温度800～1500℃，烧结真空度为0.1MPa～0.0001Pa，并采用惰性气体为烧结保护气氛；烧结件进行校正机加工，即得口腔正畸钳子产品。本发明的方法适合大批量生产，产品一致性高，重现性好，同时生产的正畸钳子还具有高强度和高耐腐蚀性能的优点。

利用注射成型法制造旋梭的方法 908

 0

本发明公开了一种利用注射成型法制造旋梭的方法，所述旋梭采用的合金材料为Fe2Ni？Mo、FeCrMo或者FeCr，该旋梭的制造方法包括如下步骤：（1）将原料合金粉末进行无偏析混合；（2）将原料合金粉末进行合金化处理；（3）将原料合金粉末进行磨筛，（4）将原料合金粉末进行喂料制备；（5）将喂料进行注射成型；（6）成型后旋梭进行烧结。本发明改进了产品原料配方，采用羰基法生产的铁粉球型粉末为主要原料，消除了成分偏析及不必要的内在杂质，产品烧结收缩一致性好。

高工作温度的电机用烧结钕铁硼磁瓦的制备方法 1062

 0

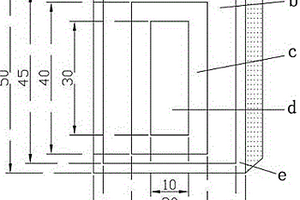

本发明一种高工作温度的电机用烧结钕铁硼磁瓦的制备方法，采用真空速凝熔炼炉制得钕铁硼合金片，氢碎得粗粉，加入润滑剂，导入氧进行气流磨磨成细粉，加防氧化剂，并进行取向成型及等静压烧结得瓦形毛坯，对瓦形毛坯进行切割成小段，对切割面进行除脂处理后粘接固化，再磨出瓦形弦宽和粘接后的高度方向，进行瓦片切割，再成型磨，电镀前处理，并进行电镀、钝化处理或喷涂有机物涂层，制得钕铁硼瓦片磁体。本发明通过将瓦形磁体非取向方向采用多段粘接的方式，显著提升了瓦片磁体的Pc值，使得瓦片磁体的高温抗减磁特性获得显著提高，可以降低高工作温度电机用钕铁硼磁体的重稀土镝铽用量，大幅降低了电机用高性能钕铁硼瓦片产品的材料成本。

碳化铌硬质合金辊环生产工艺 1074

 0

本发明涉及硬质合金生产技术领域，尤其涉及一种碳化铌硬质合金辊环生产工艺。一种碳化铌硬质合金辊环生产工艺，包括以下工艺步骤：A、配料：按质量百分比将65～75wt％的WC粉末、6.5～8.5wt％的Ni粉以及16.5～28.5wt％的NbC粉末混合；B、湿磨：将步骤A中的混合粉料加入可倾式球磨机，按合金球比例5：1，加入酒精，转速32r/min，球磨时间不少于30～36h；C、干燥：将步骤B中球磨产生的料浆依次进行过筛、入蜡，再将其转移至喷雾塔以制成粉末颗粒；D、压制成型：将步骤C中制成的粉末颗粒放入模具型腔内，模具型腔根据所需生产的辊环形状匹配设置，以将粉末颗粒压制成毛胚；E、烧结：将毛胚放入烧结炉内烧结成型。通过上述工艺以制得辊环，使其金相组织更加均匀，以提高其耐磨性。

烧结钕铁硼磁体的新型烧结冷却工艺 1041

 0

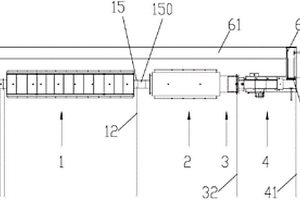

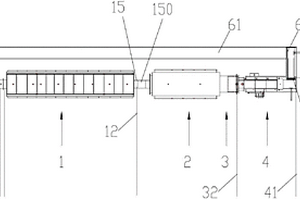

本发明涉及磁性材料技术领域，尤其涉及一种烧结钕铁硼磁体的新型烧结冷却工艺，包括以下步骤：(1)完成烧结；(2)自然冷却，再开启变频风机以14～17A电流缓慢冷却，冷却到200～220℃后，将变频风机自动换挡到35～40A，冷却至80℃；(3)完成一级回火，抽真空自然冷却到600～700℃后，充氩气，再开启变频风机按14～17A电流缓慢冷却，冷却到200～220℃后，将变频风机自动换挡到35～40A冷却至80℃；(4)完成二级回火，抽真空后，在490～510℃时，开启变频风机以35～40A的电流缓慢冷却至80℃出炉，得到烧结钕铁硼毛坯产品。本发明实现了在保证产品质量的前提下，缩短烧结段冷却、900℃回火段冷却和510℃回火段冷却的时间，提高生产效率，高效增产，节能降耗。

钕铁硼电镀Dy薄膜工艺 751

 0

一种钕铁硼电镀Dy薄膜工艺，属于金属材料的镀覆技术领域，包括以下步骤：将选出的粗粉使用硝酸进行酸洗，再进行超声波震荡去灰等前处理；采用氯化镝酸性镀镝工艺，对粗粉进行镀镝处理，获得表面镀有0.05‑0.1um的薄镝层，并对电镀后的粗粉进行脱水干燥处理；制得主相晶粒3.2‑3.6um，晶界相连续光滑分布的烧结磁体。本工艺采用电镀工艺将Dy元素镀在烧结钕铁硼主相晶粒表面，而非熔炼时添加重稀土Dy和Tb，避免了Dy和Tb进入主相造成Br的降低。

配流盘制备方法和配流盘 1102

 0

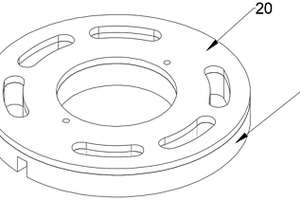

本发明涉及高压柱塞泵的制备技术领域，公开了一种配流盘制备方法和配流盘。其中，配流盘制备方法包括以下步骤：S1，配流盘的基体表面处理；S2，冷喷涂制备复合涂层；S3，涂层热处理；S4，涂层后处理。通过上述技术方案，首先在配流盘的基体上设计一种具有自润滑减磨特性的复合涂层，然后采用冷喷涂的工艺在所述基体的表面形成自润滑减磨涂层。通过自润滑减磨涂层的配方，可实现微区原位锻造和固相扩散双重效果，有效改善涂层的结合力和致密程度，从而提高配流副摩擦面抗磨损的能力；冷喷涂工艺具有对复合涂层配方进行可裁剪式设计，满足不同工况的需求，实现长效延寿，同时，冷喷涂技术工艺灵活，厚度可控，操作程序少，可大大降低生产成本。

不易破损的钕铁硼磁体及其制备方法 1145

 0

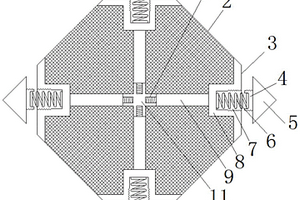

本发明公开了一种不易破损的钕铁硼磁体，包括磁体和中心块，所述磁体分隔成一块以上的磁块，中心块的外壁面上向上凸出形成一个以上的固定部，固定部的外侧端面上均安装有固定杆，固定杆另一端均安装有安装块，安装块的外侧面上均安装有压板，安装槽外侧均设有防撞块，防撞块正对于安装槽处均向外凸出形成一连接部，连接部朝向安装槽的一端面上均设有一固定槽，固定槽中均安装有弹簧，弹簧一端均安装于安装槽的内壁面上，磁块分别设置于压板之间，磁块均通过压板向内挤压形成一矩形结构的磁体。本发明磁铁分隔成多块磁块，从而只要更换损坏的那一块就可，避免了浪费；磁体的角部设有压板和防撞块，避免了角部的损坏。

利用注射成型法制造旋梭锁门扳手的方法 1066

 0

本发明公开了一种利用注射成型法制造旋梭锁门扳手的方法，所述旋梭锁门扳手采用的合金材料为Fe2Ni？Mo、FeCrMo或者FeCr，该旋梭锁门扳手的制造方法包括如下步骤：（1）将原料合金粉末进行无偏析混合；（2）将原料合金粉末进行合金化处理；（3）将原料合金粉末进行磨筛，（4）将原料合金粉末进行喂料制备；（5）将喂料进行注射成型；（6）成型后旋梭锁门扳手进行烧结；（7）表面整形处理达到所需尺寸；（8）表面进行喷砂或者抛光处理。本发明采用Fe2Ni？Mo、FeCrMo或者FeCr为原料，消除了成分偏析及不必要的内在杂质，产品烧结收缩一致性好；原料粉末粒度根据需要在纳米至80微米间进行配比调节，使原料成本大幅降低，产品密度、性能满足需要。

稀土钕铁硼超细粉回收利用方法 1069

 0

本发明公开了一种稀土钕铁硼超细粉回收利用方法，所述方法包括以下步骤：（1）将超细粉充分氧化，得到超细粉氧化颗粒；（2）将超细粉氧化颗粒添加至正常粉料中进行混料，所述超细粉氧化颗粒占总混料质量的0.01~2.5%；（3）在转速为100~600rpm/min下，混料60~100min后，将混合好的粉料制备磁体，得到烧结磁铁。本发明采用钕铁硼气流磨生产过程产生的超细粉添加至正常粉料提高了材料利用率，实现了钕铁硼废料的循环利用，且无需烧结处理，工艺简单，安全性高，杂质含量低。

高性能稀土永磁材料及其制备方法 939

 0

本发明属于稀土永磁领域，特别涉及一种高性能稀土永磁材料及其制备方法。一种高性能稀土永磁材料，该高性能稀土永磁材料是R-T-B系合金，该合金的通式为RxT100－x－y－zMyQz，式中R为包括Y在内的所有稀土元素中的一种或几种，T为Fe、Co、Ni中的一种或几种，M为Nb、V、Mo、W、Cr、Al、Ti、Zr、Cu、Ga中的一种或几种，Q为B、N、C中的一种或几种；其中x、y、z满足：10≤x≤13原子％；0≤y≤5原子％；0.9≤z≤2原子％。该材料以本发明方法制得，该简单有效的防氧化方法，可以使磁体中氧含量控制在1200ppm以内，而且磁体表面与内部氧含量差异较小，使增加主相体积百分比减少富R相比例获得更高性能稀土永磁材料成为可能。

高性能低成本稀土永磁材料及其制备方法 955

 0

本发明属于稀土永磁领域，特别涉及一种高性能低成本稀土永磁材料及其制备方法。一种高性能低成本稀土永磁材料，该材料主要由主相和晶界相合金按1∶0.005-0.2的重量比混合烧结而成，所述的主相是由R1-Fe-M-B合金、R2-Fe-M-B合金、R3-Fe-M-B合金、R4-Fe-M-B合金、R5-Fe-M-B合金中的任意两种或两种以上组成的混合物，其中R1是镨、R2是钕、R3是镧、R4是铈、R5是钇，M选自Co、Nb、V、Mo、W、Cr、Al、Ti、Zr、Cu、Ga中的一种或几种；所述的晶界相合金为一种富稀土合金。

加工边角料再生稀土永磁的制备方法 815

 0

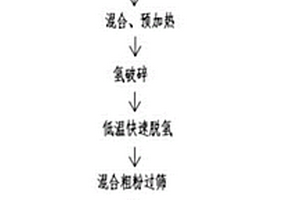

本发明公开了一种加工边角料再生稀土永磁的制备方法，将预处理好的加工边角料，和一定比例的钕铁硼新料合金铸片，加入氢碎炉中进行混合除潮预加热，预加热会加速初始吸氢反应速率，混入的新料合金铸片会优先吸氢，其吸氢反应过程放热，会加速加工边角料吸氢反应，完成氢碎后低温快速脱氢，使得混合粗粉氢含量达到1000‑10000ppm，这利于气流磨磨粉效率的提升，以及获得更优异的粒度分布。气流磨后的细粉中，残留有较高的氢含量，会在后续的烧结过程中，会形成一个氢还原气氛，夺走加工边角料中带入的高氧，使得不需要过量添加稀土元素，来稀释加工边角料带入的高氧，可使得再生磁体可以获得更高的磁性能。

超低剩磁温度系数稀土永磁材料及其制备方法 840

 0

本发明公开了一种超低剩磁温度系数稀土永磁材料及其制备方法，所述稀土永磁材料的组份为LR，HR，Co，M，B和Fe；各组份重量百分比为：LR和HR总重量为：29~33%，Co：10~22%，M：0.75~2.5%，B：0.85~1.05%，余量为Fe；其中，LR选自Pr和Nd中的一种或两种，HR选自Dy，Tb和Ho中的任意两种，M选自Al，Cu，Ga，Zr，Nb，Ti，Si，Ge，Sn和Gd中的任意一种或几种。本发明制得超低剩磁温度系数的烧结钕铁硼永磁材料，降低剩磁温度系数至‑0.06%/℃左右，同时又保持高的内禀矫顽力，尤其是在温度稳定性方面有独特的优势，可以拓展烧结钕铁硼材料的应用领域。

高耐腐蚀性电机用烧结钕铁硼磁体的制备方法 978

 0

本发明一种高耐腐蚀性电机用烧结钕铁硼磁体的制备方法，由以下工艺步骤制备：制备含金属元素的钕铁硼铸片，将该钕铁硼铸片进行饱和氢碎，待氢碎脱氢冷却至35℃并保持10‑30分钟后，补入50‑200ppm的氧气，氧含量稳定后，把粗粉取出，并在粗粉混合过程中加入润滑剂，粗粉混合后进行气流磨，气流时导入10‑200ppm的氧，然后混匀细粉，并加防氧化剂，并在1.8T的磁场下进行取向成型及等静压，最后烧结时效得到产品。本发明通过微量元素的混合添加，以及氢碎及气流磨两道工序给氧的特殊工艺控制，提升烧结钕铁硼材料主相的耐蚀性及富钕相的稳定性和耐蚀性，特别是晶界稳定性，从而实现烧结钕铁硼材料的基体的高耐腐蚀性。

中高性能钕铁硼磁体及制备方法 1109

 0

本发明公开了一种中高性能钕铁硼及制备方法，通过主辅相双合金工艺，主相合金为低稀土总量的铈铁硼，辅相为高稀土总量的钕铁硼合金，避免主相轻稀土进入晶界，而辅相中富余的稀土进入晶界重构成富稀土相。将制备的磁体加工成薄磁片，磁控溅射HReM低熔点合金，实现了低温晶界扩散，该合金提高了晶界浸润性，也提高了富稀土相的流动性，使含铈钕铁硼主、辅相晶粒，在晶界扩散时被快速隔离，低温扩散避免了扩散入的重稀土被镨钕铈元素置换，抑制了铈铁硼晶粒间交换耦合，使重稀土游离于晶界，或与富稀土相作用在主相晶粒表层形成核壳结构，使富稀土相连续均匀分布，有效提升了晶界扩散重稀土元素对提高含铈磁体内禀矫顽力的效能。

研磨盘及其制备方法 706

 0

本发明涉及一种研磨盘,其成分重量百分比为:金刚砂5-30%,铜5-15%,镍3-15%,锡5-20%,钴4-15%,硫磺0.1-2%,石墨0.1-2%,铁余量。本发明采用几种金属粉末与金刚砂混合烧结,使金刚砂形成上下偏差不齐很厚的一层,从物理学的角度来说,这样的研磨盘就相当于有无数把金刚砂刀具而且是上下偏差不齐等于无数把刀口切削工件,磨掉一层还有一层,大大提高了金刚砂的利用率,而且这种研磨盘耐磨性能好,正常使用寿命可超过三年以上,比原有电镀磨盘相比使用寿命提高200倍以上,又不需要电镀、退镀,环保无污染,节省生产资源,减低生产成本。

低重稀土高矫顽力烧结钕铁硼磁体及其制备方法 1035

 0

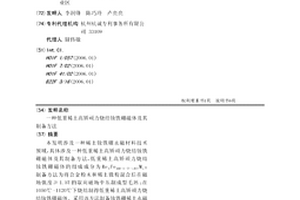

本发明涉及一种稀土钕铁硼永磁材料技术领域，具体涉及一种低重稀土高矫顽力烧结钕铁硼磁体及其制备方法，低重稀土高矫顽力烧结钕铁硼磁体的组成成分为ReαFe100-α-β-γBβMγ；制备方法为将合金粉末和稀土微粉混合后在磁场强度≥1.5T的取向磁场中压制成型毛坯；在1050℃-1120℃下烧结制得低重稀土高矫顽力烧结钕铁硼磁体。采用该方法制备钕铁硼稀土永磁材料及其产品性能一致性优良、重稀土用量低且具有高矫顽力。

钐铁氮磁粉及其制备方法 706

 0

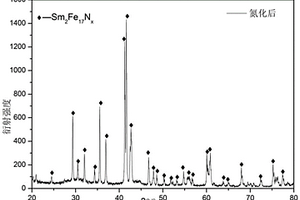

本发明涉及一种钐铁氮磁粉及其制备方法，所述磁粉以质量分数表示的名义成分为：Re_zSm_24‑zFe_76‑yM_yN_x，其中Re包括除Sm以外的稀土中的任意一种或至少两种的组合，M包括3d和/或4d过渡族元素在内的任意一种或至少两种的组合，0<x≤5，0≤y≤5，0≤z≤5。所述制备方法包括如下步骤：按照名义成分进行配料，得到熔炼原料；将得到的熔炼原料进行熔炼，然后依次进行浇铸和冷却，得到速凝薄带；将得到的速凝薄带进行热处理，得到热处理带；将得到的热处理带依次进行氢爆破碎和气流粉碎，得到成粉；将得到的成粉进行氮化处理，得到所述的磁粉。通过对制备过程中，物料的细度及氢爆破碎的配置，实现了高效渗氮。

含铈量高的低成本N40钕铁硼磁体及其烧结方法 699

 0

一种含铈量高的低成本N40钕铁硼磁体及其烧结方法，属于粉末冶金技术领域，按重量百分比wt%称取以下原材料通过烧结工艺制备而成：镨钕﹙Pr‑Nd﹚：16~27，铈﹙Ce﹚：6~10，铌﹙Nb﹚：0.2~0.5，铝﹙Al﹚：0.5~1，铜﹙Cu﹚：0.15~1，硼﹙B﹚：0.9~1.1，钴(Co)：0~1.2，锆(Zr)：0~0.5，其余为铁﹙Fe﹚。本申请方案用铈﹙Ce﹚代替部分镨钕（Pr‑Nd），各项磁性能指标均能达到N40牌号烧结钕铁硼国家标准，生产每公斤相应牌号产品可以节约材料成本13~19元，降低材料成本，同时降低生产过程中的能源消耗。

烧结钕铁硼磁体及其制备方法 1075

 0

本发明涉及稀土永磁技术领域，尤其涉及一种烧结钕铁硼磁体及其制备方法，按质量百分含量计，所述烧结钕铁硼磁体具有以下通式：Re_aDy_bFe_{100‑a‑b‑c‑d}B_cM_d；Re为Pr、Nd、La、Ce、Gd和Ho中的一种或几种；M为Co、Cu、Al、Nb、Ga、Zr、Ti和Cr中的一种或几种，27≤a≤33，1.0≤b≤2.0，0.9≤c≤1.1，0≤d≤5。通过优化工艺，无需熔炼和单独氢破及制粉，重稀土用量可降低至1.5wt％甚至1.2wt％，使稀土更均匀的分布于晶界，提高稀土的有效利用率；采用该工艺制得的烧结钕铁硼磁体在降低成本的同时，具有优异的磁学性能。

含铈量高的低成本N35钕铁硼磁体及其烧结方法 930

 0

一种含铈量高的低成本N35钕铁硼磁体及其烧结方法，属于粉末冶金技术领域，按重量百分比wt%称取以下原材料通过烧结工艺制备而成：镨钕﹙Pr‑Nd﹚：12~27，铈﹙Ce﹚：7~15，铌﹙Nb﹚：0~0.5，铝﹙Al﹚：0~1，铜﹙Cu﹚：0~1，硼﹙B﹚：0.9~1.1，钴(Co)：0~1.2，锆(Zr)：0~0.5，钆(Gd)：0~3，其余为铁﹙Fe﹚。本方案，用铈﹙Ce﹚代替部分镨钕（Pr‑Nd），磁性能指标达到N35牌号烧结钕铁硼国家标准，生产每公斤相应牌号磁体可以节约材料成本15~25元。
