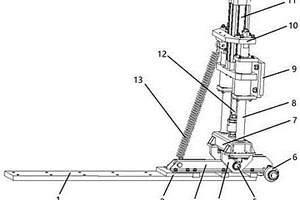

铜始极片浮动支撑式拍板装置 736

 0

本实用新型涉及一种铜始极片浮动支撑式拍板装置，属于有色冶金机械技术领域。本实用新型包括拍板、固定件、轴承座、轴承、滚轮、推板、导向杆、上活动板、导向座、气缸、拉簧。拍板与固定件连接，轴承座通过轴承安装在固定件上，滚轮安装于固定件尾端，推板安装在轴承座上，上活动板通过导向杆与推板连接，导向座位于上活动板中间，气缸安装在推板上并与导向座连接，拉簧一端与上活动板连接、另一端与固定件连接。本实用新型涉仿照人工拍打方式，降低人工劳动强度，提高加工效率，可灵活安装，不受场地的限制，制造成本和维护成本低，结构安全可靠，拍打整形效果好，可批量化生产，具有较强的推广价值。

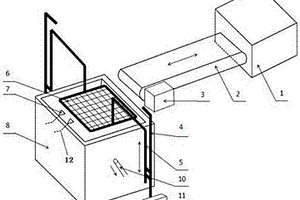

抗热震性能测试装置 993

 0

本实用新型公开一种抗热震性能测试装置，属于金属材料热处理工艺技术领域。本实用新型所述装置包括加热装置，双向传送装置，水箱，喷射冷却装置，耐高温网状承载台，提升装置，PLC控制箱，首先将复合材料从加热炉中传送到承载台，通过提升系统对复合层面喷水、喷气或接触冷却介质，然后再把复合材料逆过程传送到加热炉中，这样进行多次循环即热震试验，最终研究复合材料在激冷激热条件下热疲劳裂纹形成的机制。本实用新型提高了热震过程的稳定性和充分性，且结构简单易于应用，另本实用新型不仅用于陶瓷颗粒增强金属基表层复合材料热震实验，还可用于其他金属材料（例如衬板、冶金用导板、锤头等）的抗热震性能测试实验。

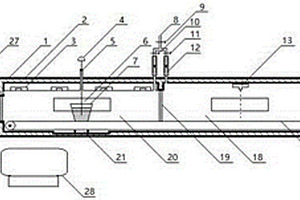

微波连续还原装置 789

 0

本实用新型涉及一种微波连续还原装置，属于冶金设备技术领域。该装置分为冷却段和还原段，冷却段和还原段通过内部炉门连接，装置内部底部设有由转轴和传送带构成的传送装置，传送带上设有质量传感器，冷却段和还原段外部设有金属外壳，还原段顶部中间位置插入带胶塞的热电偶，还原段内部中间设有坩埚，冷却段内部顶部设有红外测温仪，金属外壳顶部设有进气管，进气管通过三通接口分别相通冷却段和还原段，还原段中的还原段出气管一端连接真空泵，另一端通连接烟气分析仪，上述由控制器进行过程控制。本装置采用两段独立腔体，分别设有还原段和冷却段，在保证气氛的同时，可实现物料连续还原，缩短实验等待时间。

双输出容积式高压锅炉给水泵 899

 0

本实用新型涉及一种双输出容积式高压锅炉给水泵，用于化工、冶金、火电等行业、高压蒸汽锅炉给水，包括：液压控制系统（8）、驱动油缸总成（7）、左右给水泵总成（6）、左右进出水口单向阀组件（5、4）、左右进出水管组件（3、2）、左右管道稳压装置(1)等。与离心式（多级）给水泵组件相比，本组件具有能耗更低、给水容积率更高、寿命更长、使用更简便、更易维护等优点。

炉膛底部供热的旋转射流氧枪 880

 0

本实用新型涉及一种炉膛底部供热的旋转射流氧枪，属于冶金工业生产技术领域。该旋转射流氧枪包括栏栅网格层，栏栅网格层安装到氧枪枪体的氧枪枪口上，栏栅网格层包括中间位置与氧枪枪口相通的氧喷口、均匀设置在氧喷口周围的三角形气体出口、圆边上设有与氧枪枪体水冷通道相通的水冷通道出口以及空余位置处设有的倾斜网格形成的枪口栏栅。该炉膛底部供热的是在该氧枪枪口加装栏栅网格层，使得分割出的旋转射流流动迹线更为分散，流速达到充分搅动熔池的目的。

用二氧化硫控制电位法浸出锌浸出渣的装置 936

 0

本实用新型涉及一种用二氧化硫控制电位法浸出锌浸出渣的装置，属于湿法冶金技术领域。本装置由Ⅰ、Ⅱ两级圆筒型反应器构成，所述ⅠⅡ两级圆筒型反应器均包括搅拌装置、反应室、环型进气室、排气室和矿浆卸料口，I级反应室的反应室通过矿浆溢流口根据高度差管道连通Ⅱ级反应室的反应室，Ⅱ级反应室的Ⅱ级排气室通过二氧化硫气体回流接管连接I级反应室中环型I级进气室的环形管道。本实用新型提高了有价金属的浸出率，简化了工艺流程。

适用于真空蒸馏的分级冷凝盘结构 836

 0

本实用新型涉及一种适用于真空蒸馏的分级冷凝盘结构，属于真空冶金设备技术领域。该适用于真空蒸馏的分级冷凝盘结构，包括冷凝盘和位于冷凝盘中间位置的蒸气通道，冷凝盘底部为蒸气通道高、端面低的斜面，冷凝盘两端最低点分别与蒸气通道形成的直线与水平线的夹角为5～10°，冷凝盘底部设有冷凝金属出口，冷凝金属出口连接导流盘或液体金属收集装置。该适用于真空蒸馏的分级冷凝盘结构采用多级安装，安置于真空炉内蒸发区域的上部，金属蒸气在蒸发盘中挥发后延蒸气通道进入冷凝盘。

用于离子液体电沉积的装置 1017

 0

本实用新型涉及一种用于离子液体电沉积的装置，属于冶金设备技术领域。该用于离子液体电沉积的装置中硅油槽置于加热器上，硅油槽内部放置电解槽，电解槽顶部设有橡胶塞，电解槽内部放置离子液体，电解槽上部设有阴极和阳极，阴极和阳极下部浸没在离子液体中，阴极和阳极与电源连接，橡胶塞顶部中间位置设置搅拌结构，橡胶塞顶部一侧插入温度计同时温度计下部浸没在离子液体中，惰性气体罐通过进气管插入橡胶塞顶部靠近阳极一侧，尾吸装置通过排气管插入橡胶塞顶部靠近阴极一侧。该电沉积装置设备简单、实用，能满足离子液体在电沉积过程中严格的要求，该装置能使离子液体在电沉积过程中始终处于惰性环境中，且完全与水分隔绝。

镍始极片焊接自动测厚装置 790

 0

本实用新型涉及一种镍始极片焊接自动测厚装置，属于冶金机械技术领域。本实用新型包括机架、下气缸、下电极座、下电极、上电极、上电极座、上气缸和位移传感器。上气缸和下气缸分别固定住机架的上下两端，下电极座与下气缸的活塞杆连接，下电极安装在下电极座上，上电极座与上气缸的活塞杆连接，上电极安装在上电极座上，位移传感器安装在上气缸的左侧，上气缸的活塞杆和位移传感器的杆通过连接板固定连接在一起。本实用新型结构简单，由于位移传感器电压值与位移成比例关系,电压值的变化直接反映了位移的变化，通过简单的转换就可以把电压值转换为位移值。

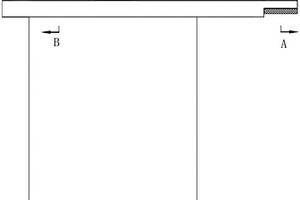

L型电解阳极铜横梁 812

 0

本实用新型涉及一种L型电解阳极铜横梁，属于湿法冶金的零部件。主要用于在电解提取各种金属物质中节约电量。其技术方案是L型电解阳极铜横梁为一个L型的整体。本实用新型可用于电解阳极板上，提取各种金属物质。

管束式冶炼喷枪 872

 0

本实用新型尤其涉及能同时导入多种类、多形态物料的冶金喷枪结构,目的在于实现一种管束式冶炼喷枪。喷枪有导流管和构成喷枪体的喷流管,特征在于除导流管和喷流管外,还有身上有通孔的混流罩,喷流管有三根以上,这些喷流管的管体部分中心线相互平行且外壁相邻成管束,管束中有喷射口伸入混流罩内的喷流管。设计的至少三根中心线平行且外壁相邻成的喷流管体构成“管束式”冶炼喷枪的“枪体”部分,“喷枪”前端混流罩能起到有效保护冶炼喷枪喷流管体、尤其是保护喷射口和延长喷枪使用寿命的功效。

防腐的外场强化浸出装置 813

 0

本实用新型公开一种防腐的外场强化浸出装置，属于非常规冶金设备技术领域。本实用新型所述装置装置包括反应釜、超声波发生器、微波发生器等；反应釜的外壁设置有微波发生器和加热装置，微波发生器与微波控制面板连接；反应釜内设有热电偶和搅拌装置，热电偶与温度显示器连接，搅拌装置与搅拌装置开关连接，超声波发生器设置于反应釜上端并与超声波控制面板连接；反应釜的顶端设有液体进料口和固体进料口，壳体与反应釜之间设置有保温材料，微波发生器表面设置有冷却水循环装置，冷却水由冷却水注入口注入，由冷却水排出口排出，反应釜的底端设有排料口。本装置集超声波和微波于一体，布局合理、操作简单、实用方便，能够有效防止浸出液对反应釜的腐蚀，延长使用寿命，能够对反应釜内的物料同时进行超声波和微波处理，提高浸出效率。

镍电解导电棒斜辊矫直装置 1074

 0

本实用新型涉及一种镍电解导电棒斜辊矫直装置，属于有色冶金机械技术领域。本实用新型包括导电棒输送机、矫直主机、辊驱动装置、地基；导电棒输送机安装在矫直主机左右两侧，辊驱动装置安装在矫直主机后方左右两侧，矫直主机、辊驱动装置都安装在地基上。本实用新型可通过调整辊轮姿态以适应不同尺寸规格的导电棒；导电棒的输送采用辊轮输送，传动平稳，易于维护保养；矫直主机和导电棒输送机等速运行，可通过调整电机的运行速度来提高生产效率，满足生产要求，具有良好的实用价值。

微波辅助活化二氧化锰的装置 626

 0

本实用新型涉及一种微波辅助活化二氧化锰的装置，属于冶金设备设计领域。本装置包括螺旋进料器、尾气出口、机座、保温砖、微波腔体、保温棉、底座、阀门、出料口、红外测温口、磁控管、螺旋搅拌叶、料斗。本实用新型结构简单，易于操作，能够实现连续化生产，自动控制，安全系数高。

电热前床电极状态与熔渣密度测量装置 958

 0

本实用新型提供一种电热前床电极状态与熔渣密度测量装置，属于冶金过程检测领域。本实用新型所述检测装置包括：连动装置、物位-压力转换装置、称重装置、变送及数据处理装置、辅助装置；可以用于同时测量电热前床的电极位置高度、电极长度和熔渣的密度，并提供电极触底报警功能。本实用新型所述装置能适应环境温度高、粉尘严重、细微颗粒易粘附探头的电热前床的多参数测量，可以克服现有物位检测仪表与密度检测仪表不便进行电热前床参数在线检测的不足，为电热前床多参数的自动测量和实现电热前床的自动控制提供可靠的技术手段，本实用新型也可以适用于其它环境恶劣的类似工业过程。

始极片横移链式输送装置 827

 0

本实用新型涉及一种始极片横移链式输送装置，属于有色冶金机械技术领域。本实用新型包括减速电机、转向齿轮、主动轴、主动链轮、主动箱、链条、链钩、轴套导轨、从动箱、从动链轮、张紧轴、张紧螺杆、张紧架、张紧螺母、后盖、阴极铜、吊耳、导电棒、底座；主动箱安装在底座上，主动轴安装在主动箱内，减速电机安装在主动箱外部，并通过转向齿轮与主动轴连接，主动链轮安装在主动轴上，链钩安装在链条上，张紧轴安装在轴套导轨内，从动链轮安装在张紧轴上，链条安装在主动链轮、从动链轮上。本实用新型可实现间歇运动，为每个工位的加工留下充足的时间；可根据实际情况调节链条的松紧，保证最佳的工作状态；结构简单，易于调整，适用性较强。

向定向凝固炉内多晶硅熔体中吹气的装置 974

 0

本实用新型涉及一种向定向凝固炉内多晶硅熔体中吹气的装置，属于冶金铸造技术领域。该向定向凝固炉内多晶硅熔体中吹气的装置，包括通气管、吹气管口、螺旋型吹气导管和储气腔，所述储气腔呈空心墩状，储气腔顶部连接通气管，储气腔壁面上均匀分布安装有若干螺旋向上的螺旋型吹气导管，螺旋型吹气导管顶面设有吹气管口。该装置不仅可以达到均匀熔体中温度场与杂质分布的效果，还能满足在凝固过程使结晶界面不受吹气的影响发生紊乱，并使熔体形成搅拌熔炼的效果，最终达到增强定向凝固过程除杂、铸锭和控制晶体生长的目的。

金属薄板对滚剪切装置 1022

 0

本实用新型涉及一种金属薄板对滚剪切装置，属于冶金机械加工技术领域。本实用新型包括机架、进料滚组件、滚刀组件、出料滚组件、链条Ⅰ、链条Ⅱ、张紧轮组件Ⅰ、主动链轮、张紧轮组件Ⅱ、电机驱动；刀组件位于进料滚组件、出料滚组件中间，电机驱动安装在机架下部，主动链轮安装在电机驱动的输出轴上，链条Ⅰ安装在进料滚组件、滚刀组件、主动链轮上，链条Ⅱ安装在滚刀组件、出料滚组件上，张紧轮组件Ⅰ、张紧轮组件Ⅱ安装在机架侧部。本实用新型能提高剪切后的板面质量；对剪切过程中的薄板边缘弯曲、卷边具有极大的改善作用，所剪板材边缘平整，剪切质量高；可提高剪切薄板时的工作效率；自动化程度高，可大大节省人力，改善劳动强度，且结构简单、紧凑、便于维护。

防氧化快速冷却实验物料的装置 587

 0

本实用新型涉及一种防氧化快速冷却实验物料的装置，属于冶金设备技术领域。该装置包括冷却装置上盖、密闭内腔、外腔、肋片、进气口、微型气泵、除氧仓、螺旋冷却循环管和容器外壁，所述该装置分为内层的密闭内腔和外层的外腔，密闭内腔和外腔顶部设有冷却装置上盖，密闭内腔内部设有微型气泵，微型气泵的出气孔与设置在外腔中螺旋冷却循环管进口连接，螺旋冷却循环管间设有除氧仓，螺旋冷却循环管外壁面设有肋片，螺旋冷却循环管出口与密闭内腔中进气口连接，外腔内部设置冷却水。该装置不仅给实验样品提供防氧化的环境，并能提高高温试验样品的冷却效率。

矿热炉低压电容动态无功自动补偿装置 607

 0

一种矿热炉低压电容动态无功自动补偿装置主要用于冶金、化工等行业的大中型矿热炉的低压电容动态无功自动补偿系统,本实用新型由分布式补偿短网、现场补偿柜、控制系统和选择性谐波治理装置构成,分布式补偿短网的三相分别与电炉短网、水冷电缆和电极连接,现场补偿柜通过阻燃电缆将各分支并联式容器柜联接到分布式补偿短网上,控制系统通过控制电缆与现场电容器柜、一次侧互感器、二次电炉短网相连接,选择性谐波治理装置是在分布式补偿短网的各独立分支使用了与自愈式低压并联电容器相匹配的电抗器。本实用新型维护便捷,现场补偿柜可独立分柜、在运行中进行维护检修,不需要专门停电,具有非常高的可用性及实用性。

交变纵向磁场塞曼效应测汞仪 1027

 0

一种改进的塞曼效应测汞仪,即交变纵向磁场塞曼效应测汞仪。它可以广泛用于冶金、地质、环保、防疫、商检、化工等部门对微量汞进行直接取样测定。其改进之处是:使汞特征普线发生塞曼分裂的装置由交流电磁铁和汞放电灯构成,交流电磁的两磁极彼此相对,其中有一磁极的中心开有一透光的锥形孔,小孔朝向另一磁极,大孔朝向聚光透镜,汞放电灯置于两磁极之间,并对准磁极上的锥形孔,其光轴方向与磁力线平行。

从含钯银合质金中提取精炼金系统 738

 0

本实用新型属于贵金属湿法冶金领域，具体涉及一种从含钯银合质金中提取精炼金系统，包括反应釜，反应釜上端设置有盐酸加料口和硝酸加料口，反应釜下端通过管道与过滤槽a上端连接，过滤槽a中部设置有滤布；过滤槽a滤液出口通过管道与沉降槽上端连接，沉降槽上端设置有氯化铵溶液加料口；沉降槽下端通过管道与精滤器上端连接，精滤器下端通过管道与还原釜上端连接；还原釜上端设置有还原剂加料口；还原釜下端通过管道与过滤槽b上端连接，过滤槽b中部设置有滤布。本实用新型杂质钯银去除率高，可综合回收有价金属，流程结构简短，成本低廉，且反应环境友好，不产生有毒有害气体，反应快速高效。

辊缝调节驱动装置 688

 0

本实用新型公开了一种辊缝调节驱动装置，旨在提供一种冶金行业热轧钢板精整机械装置，本实用新型为五辊矫直机的机械部件，该装置具有调节五辊矫直机的辊缝大小、切换调节路线的功能；本实用新型设置有基座、减速电机、传动线路转换箱等主要零部件，在本实用新型技术方案中，传动线路转换箱利用电磁离合器实现传动路线的切换，五辊矫直机的三辊的辊缝调节可同时进行，也可单独进行调节；本实用新型调节精度高，结构简单，制造容易，维修方便，经济性好。

两段蒸馏的真空炉 607

 0

本实用新型涉及一种两段蒸馏的真空炉，属于真空冶金设备技术领域。该真空炉包括炉体、坩埚Ⅰ、坩埚Ⅱ、温控加热构件Ⅰ、温控加热构件Ⅱ、冷凝室、导气管、坩埚支架、支撑板Ⅰ、支撑板Ⅱ，热电偶Ⅰ、热电偶Ⅱ、热电偶Ⅲ，坩埚支架固定设置在炉体底部，坩埚Ⅰ设置在坩埚支架上，支撑板Ⅰ固定设置在炉体内壁，支撑板Ⅱ固定设置在炉体内壁，冷凝室固定设置在支撑板Ⅰ上端、坩埚Ⅱ设置在支撑板Ⅰ下端且固定设置在支撑板Ⅱ上端，冷凝室与坩埚Ⅱ连通，坩埚Ⅰ和坩埚Ⅱ通过导气管连通，温控加热构件Ⅰ与坩埚Ⅰ连接，温控加热构件Ⅱ与坩埚Ⅱ连接，热电偶Ⅰ设置在坩埚Ⅰ内，热电偶Ⅱ设置在坩埚Ⅱ内、热电偶Ⅲ设置在导气管内。

电铜垛四边整形对齐机装置 1058

 0

本实用新型涉及一种电铜垛四边整形对齐机装置，属于冶金机械技术领域。本实用新型包括机架、对齐装置、旋转装置、底座；所述对齐装置安装在机架上部，底座安装在机架下部，旋转装置安装在底座上。本实用新型工作过程安全可靠，能改善传统作业的劳动条件，可提高生产的自动化程度，具有较好的使用前景。

冶炼专用插耳机械手装置 997

 0

本实用新型涉及一种冶炼专用插耳机械手装置，属于冶金冶炼专用设备领域。本实用新型包括底座、齿轮变速箱、伺服电机、臂Ⅰ、臂Ⅱ、臂Ⅲ、推块、抓取手指、伸缩臂、滑动销、气缸Ⅰ、气缸Ⅱ、气缸Ⅲ；齿轮变速箱安装在机架上，伺服电机安装在齿轮变速箱上，臂Ⅰ、气缸Ⅰ一端安装在齿轮变速箱上，另一端与臂Ⅰ上部连接，臂Ⅱ一端安装在臂Ⅰ上部，另一端与臂Ⅲ连接，气缸Ⅱ一端安装在臂Ⅰ上端，气缸Ⅱ另一端与臂Ⅲ连接，气缸Ⅲ一端安装在臂Ⅲ上，推块安装在滑动销上，气缸Ⅲ另一端与推块连接，抓取手指与伸缩臂连接位于臂Ⅲ前端。本实用新型能提高生产安全性及生产效率，有较强的推广价值；结构简单，能保证工人的工作环境。

滚筒式翻板机 900

 0

本实用新型涉及一种滚筒式翻板机,特别是涉及运用于钢卷、铜板等的工序中运输翻转产品用的翻转设备,属于冶金机械技术领域。其包括翻转架、托轮、调节螺栓、压板、中铰轴、滑块、中铰轴支架、底座、驱动减速电机、驱动轴、驱动齿轮副和制动器。翻转架是由一个圆柱体切割掉一个直角部分后形成放置、装载被翻转工件的空间构成,其由支承部分支承,由驱动部分驱动,完成翻板动作。这种翻板机结构特点是支撑稳定、可靠,中铰轴受力小;驱动方案的特点是驱动扭矩通过翻转架的几何中心,受力状态好。

导电棒抛光机 964

 0

本实用新型涉及一种抛光机，特别是一种涉及电解铜工艺中导电棒抛光机，属于冶金机械技术领域。本实用新型包括送料槽，大电机，抛光轮，机架，导向轮，小电机和托板。送料槽固定安装在机架上，托板安装在送料槽中间，机架一侧装有大电机、另一侧装有小电机，大电机连接有抛光轮，小电机连接有导向轮，导向轮安装轴线与抛光轮轴平行的平面之间存在倾斜角α。本实用新型主要适用于圆柱型导电棒的抛光，结构合理，能降低劳动强度，减少抛光时间，提高导电棒的外表面质量，降低生产成本。

强化顶吹炼铅的炉体装置 980

 0

一种强化顶吹炼铅的炉体装置，属于重有色金属冶金领域。包括炉体，喷枪，喷枪置于炉体内部，还包括直流电源和钢芯硅碳棒，喷枪与直流电源的阴极相连，钢芯硅碳棒与直流电源的阳极相连，钢芯硅碳棒置于炉体内部并紧贴炉体内壁。这样的装置结构可以使得渣中溶解的铅尽量在阴极附近被还原，汇集进入粗铅熔体中，提高铅的产率；能够抑制熔渣对喷枪的电化学腐蚀作用，延长了喷枪的使用寿命，提高设备作业率；能够加强阳极附近硫化铅的氧化。

耐磨损的磨盘 599

 0

本实用新型提供一种耐磨损的磨盘，整个磨盘由基材金属和硬质陶瓷颗粒组成，其中硬质陶瓷颗粒均匀分布于基材金属中。本实用新型将硬质陶瓷颗粒弥散分布于泡沫模型内部，提高了基材金属液与硬质陶瓷颗粒的结合强度，利于金属液在颗粒间的渗透，使本实用新型制备的磨盘具有较高的表面质量和尺寸精度，这种磨盘整体性能好，可广泛应用于矿山、电力、冶金、煤炭、建材等耐磨领域。
