上海有色金属湿法冶金技术理论与应用

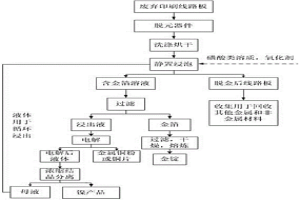

从废旧印制线路板表面选择性剥离金属金的方法 777

 0

本发明公开了一种从废旧印制线路板表面选择性剥离金属金的方法。该方法以废旧线路板作为原料，先经预处理脱去元器件，清洗烘干；接着按照固液质量体积比1：5～1：10加入脱金液进行浸出反应，浸出反应时间为2～4h；所述脱金液中，磺酸类溶质质量分数为10.1%～47.0%，氧化剂质量分数为3.5%～11.2%，其余为水；浸出结束后，溶液过滤得到含铜镍溶液和含金箔的滤渣，所述滤液经熔炼得到金锭。浸出后的含铜镍溶液通过电沉积回收铜后循环用于废旧线路板的浸出；循环使用后溶液提取镍；母液循环用于废旧线路板的浸出。本发明工艺简单、成本低廉，可实现废旧线路板中金属金的绿色资源化处理。

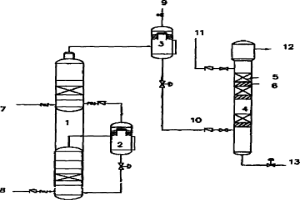

蒽醌法制过氧化氢过程萃取新工艺 683

 0

本发明涉及一种蒽醌法制过氧化氢过程的萃取新工艺，含过氧化氢的氧化液从气液分离器直接进入新型组合填料萃取塔。如此省去了目前工业流程中氧化液泵和氧化液贮罐，使流程大大简化；充分利用了氧化液的势能节省了电耗；氧化液中溶解空气对萃取过程的传质有利。

从含铂铑的废料中回收提纯铂铑的方法 1050

 0

本发明涉及一种从含铂铑的废料中回收提纯铂铑的方法,属贵金属化学萃取分离技术领域。本发明采用离子交换方法去除贱金属,然后溶剂萃取、萃淋树脂分离技术相结合起来分离提纯贵金属铂铑。这是一种贵金属二次资源的利用回收和提纯方法。本发明工艺简单,操作方便,其分离效率高,直收率也大。本发明中使用的离子交换树脂、萃取剂、萃淋树脂均可用简单的方法再生而重复使用,无排放,因而对环境友好,有利环境保护。

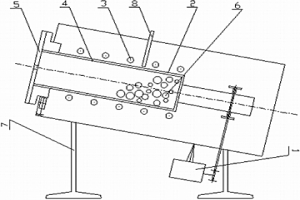

含铂废催化剂机械活化浸出方法及设备 749

 0

本发明提供一种含铂废催化剂机械活化浸出方法及设备,所述的方法是将原料焙烧预处理后,与酸性溶液一起加入装有活化介质的可旋转的活化浸出设备中,进行活化提取。活化浸出设备包括一个由电机驱动旋转的筒体,筒体外围装有对筒体加热的加热元件。本发明将机械活化与浸出过程紧密结合在一起,使反应能在常温、常压下快速进行,由此降低了对设备的要求;基体溶解效率高,铂的富集程度高;酸用量少,渣量减少,减少了后续处理工艺;工艺流程简单,操作步骤少,活化浸出设备结构简单、易于操作,具有投资少、能耗低、成本低、效益好的特点。

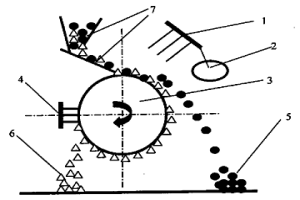

废旧印刷电路板的破碎及高压静电分离方法 1040

 0

一种废旧印刷电路板的破碎及高压静电分离方法,首先将废旧印刷电路板破碎成粒度为5mm-20mm的碎片,并进一步粉碎成0.5mm-0.06mm的颗粒,然后采用高压静电方法进行金属和非金属颗粒的分离,被粉碎的颗粒通过给料装置均匀加到高压静电分离设备中转动的分离滚筒上,通过电晕电极所产生的负离子轰击而使金属和非金属颗粒都带负电荷,金属颗粒通过接地滚筒迅速失去负电荷,由静电极对金属颗粒产生静电吸引使其脱离分离滚筒落入金属收集区,带负电荷的非金属颗粒受到电极排斥保留在分离滚筒的表面,随分离滚筒一起转动至后方被毛刷刷落,落入非金属收集区,由此将非金属和金属颗粒分离。本发明具有成本低、高效、无污染等特点。

高硫高砷难选金精矿常压催化氧化方法 656

 0

本发明公开了一种高硫高砷难选金精矿常压催化氧化方法,包括如下步骤:1.在带有搅拌器的反应釜中一次性加入适量矿样、固体催化剂、酸和水,配置成难选金矿石的浆液;2.在60～100℃的温度条件下,向浆液中连续通入气体氧化剂,即臭氧和氧气,或着臭氧和空气,连续不断搅拌,形成氧化矿浆,反应时间为6～18小时,然后降至室温过滤得滤液和滤渣。3.根据传统提取工艺,滤渣与氢氧化钙溶液混合,调至PH值11～12,加入氰化钠搅拌24小时后过滤,从滤液中提取贵金属。本发明的优点是:提高了难选金精矿中金、银等贵金属的提取率和其他元素综合利用率;同时在提取过程中,减少环境污染;并且工艺简单,设备成本较低。

直流电场下定向凝固提纯多晶硅的方法 678

 0

本发明公开了一种在直流电场作用下定向凝固提纯多晶硅的方法,该方法是在多晶硅定向凝固晶体生长过程中,对熔融硅液施加一个与晶体生长方向平行的直流电场,使杂质在电场作用下迅速向电极方向迁移,即阳离子杂质向阴极方向迁移,阴离子杂质向阳极方向迁移,有效降低晶体生长先端液相中的杂质浓度,使后续生长的晶体杂质含量更低,获得比传统定向凝固纯度更高的多晶硅锭。

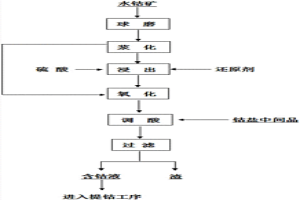

从水钴矿+钴盐中间品浸出工艺 1057

 0

本发明公开了一种从水钴矿+钴盐中间品浸出的工艺，该工艺使用水钴矿对浸出液中的Fe²⁺进行氧化，同时用钴盐中间品调节溶液，减少氧化剂和碱液的加入量，又充分利用浸出液多余的酸度，减少试剂的消耗，生产成本低、环境污染小。

高压蒸汽联合酸洗超声与高级氧化活性炭再生方法及装置 877

 0

本发明属于环保设备技术领域，具体为一种高压蒸汽联合酸洗超声与高级氧化活性炭再生方法及装置。该装置包括预处理罐、高压蒸汽发生器、超声波再生装置和废水高级氧化处理罐。和现有技术相比，本发明的有益效果在于：（1）本发明通过对活性炭依次进行预处理、酸洗、超声条件下高温高压处理，能够实现活性炭的高效再生，活性炭再生率能够达到90％以上；（2）本发明处理后的废液以及从活性炭中脱除的有机污染物经高级氧化反应被去除，从而实现活性炭清洁再生过程，污染物被降解后的废水最终实现达标排放，绿色环保。

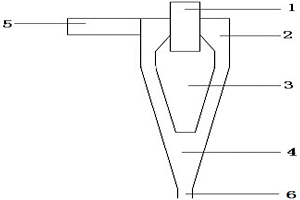

用于钾肥生产中组合结构的高效水力旋流器 765

 0

本发明涉及一种用于钾肥生产中组合结构的高效水力旋流器，其包含溢流管，圆柱段，溢流管外部及下端的组合结构，圆锥段，进料管和底流管；进料管和圆柱段通过焊接连接，圆柱段和圆锥段通过螺纹连接，圆锥段与底流管通过螺纹连接，紧缩套筒通过其上的螺纹固定底流管上，组合结构与溢流管通过焊接连接，组合结构内部通过焊条与溢流管外部固定。本发明只需通过简单的结构改造，就能达到在反浮选-冷结晶钾肥生产工艺中提高分离效率、降低能耗的效果。结构紧凑，实施方便，经济可靠。

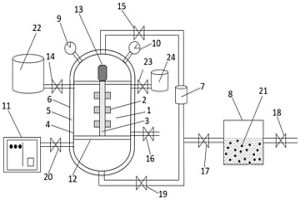

铌钽矿中铌、钽元素的提取方法 848

 0

本发明提供一种铌钽矿中铌、钽元素的提取方法，包括以下步骤：1）将铌钽矿石磨碎后加入到氢氧化钠溶液中，配成第一料液；2）将第一料液注入反应釜后，加热并维持反应釜内的压力，同时启动气泡产生装置在反应釜内产生微纳米气泡，进行分解后获得第二料液，排出反应釜；3）将第二料液冷却、过滤分离，分别获得固相物料和液相物料，所述液相物料投入步骤2）中，重复使用；4）将固相物料采用酸浸出后过滤，获得含铌、钽的溶液，再进行萃取分离后获得所需的铌、钽元素。本发明提供的一种铌钽矿中铌、钽元素的提取方法，借助微纳米气泡的强化传质和超强氧化能力的特性，具有很好的环境效益和经济效益。

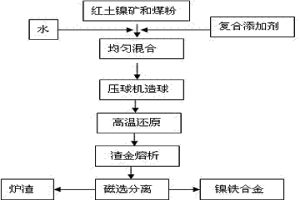

用于红土镍矿生产镍铁颗粒的复合添加剂及其使用方法 894

 0

本发明公开了一种用于红土镍矿生产镍铁颗粒的复合添加剂，其各组分的质量百分配比为：萤石20～70％，生石灰10～50％，纯碱5～20％，硼酸3～10％，冰晶石0～10％。相应地，本发明还提供了该复合添加剂的使用方法，其将红土镍矿粉料、复合添加剂以及煤粉并配加水，做成含碳红土镍矿球团，然后将含碳红土镍矿球团在1200～1400℃下还原2～8小时进行渣金熔析；冷却后无需磨细步骤直接进行磁选分离，将镍铁合金从炉渣中分离出来。

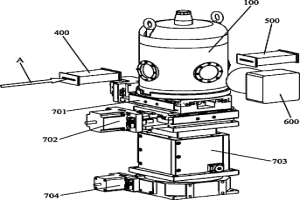

高温熔盐同步辐射原位研究装置 854

 0

本发明公开了一种高温熔盐同步辐射原位研究装置，其包括：一熔盐试管；一真空炉，其内为一腔体，真空炉的炉壁上开设有一入射窗口、一透射窗口和一荧光窗口，其中入射窗口与透射窗口同轴共线设置，荧光窗口的轴线与入射窗口和/或透射窗口的轴线垂直；一加热装置，其设于真空炉的腔体内，用于对设于其内的熔盐试管进行加热，加热装置上设有与入射窗口、透射窗口和荧光窗口分别对应的一入射孔、一透射孔和一荧光孔；一对应入射窗口设于真空炉的外部的第一电离室；一对应透射窗口设于真空炉的外部第二电离室或一CCD探测器；一对应荧光窗口设于真空炉的外部荧光探测器。

洁净黄金提取装置及方法 945

 0

本发明提供一种洁净黄金提取装置及方法，所述洁净黄金提取装置包括加药系统、反应槽、固液分离系统、微纳气泡产生装置及金吸附系统。本发明采用微纳米气泡作为氧化剂来源进行黄金提取，可激发产生大量的羟基自由基，而羟基自由基具有强氧化性，大大提高矿粉的浸出速率。而且由于其气泡极小，大大增加了反应的传质效率。本发明还采用对环境无毒性的氨基酸提金剂，环保无毒，废水经简单处理即可排放。并可边浸出边吸附，提高生产效率。采用本发明的洁净黄金提取装置，并采用无氰氨基酸提金剂以及改性PAN吸附膜的黄金提取方法可使易浸金矿的浸出率大于90%，使未经预处理的难浸金矿浸出率大于85%。

固体氧化物电解槽的制作方法 886

 0

一种材料技术领域的固体氧化物电解槽的制作方法,具体步骤为:在金属基体上沉积所对应的金属氧化物,烧结后,自然冷却,作为阴极或直接以金属作为阴极;固体氧化物电解质粉料,通过流延成型的方法形成素坯后,在氧化气氛下,烧结后,自然冷却后得到致密固体电解质薄膜,继续沉积阳极活化层和阳极接触层,烧结,成为半电解槽;把阴极和半电解槽中的固体氧化物电解质紧密接触,构成固体氧化物电解槽。本发明避免了电解质的损耗以及可能造成的腐蚀问题。

废旧印刷电路板破碎颗粒的高压静电分离装置及分离方法 722

 0

一种废旧印刷电路板破碎颗粒的高压静电分离装置及分离方法,首先通过复合式加料系统均匀加料,将金属与非金属的混合物料颗粒经加料滚筒和振动加料板,均匀落在主滚筒的表面上,由主滚筒的带动,混合物料颗粒经过电晕电极所施加的高压静电场区带电,静电极对金属颗粒产生静电吸引使其脱离主滚筒落入金属收集区,非金属颗粒受到电极排斥保留在主滚筒表面,随滚筒一起转动至后方被毛刷刷落,落入非金属收集区,少部分半导体颗粒在中途落下,由中间产物收集区入口处的挡板接入中间产物收集区。本发明同气流风选和利用密度差的水选相比,具有成本低、高效、结构简单、无污染,能耗低,设备腐蚀程度小等特点。

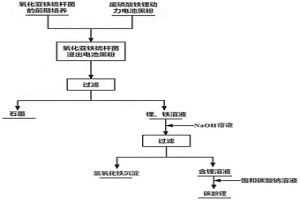

利用嗜酸氧化亚铁硫杆菌选择性浸出及回收废磷酸铁锂动力电池黑粉中锂的方法 1063

 0

本发明公开了一种利用嗜酸氧化亚铁硫杆菌选择性浸出及回收废磷酸铁锂动力电池黑粉中锂的方法。该方法包括：对A.f菌进行前期培养，提升A.f菌对锂的耐受性；将已培养至对数期的菌液接种至改进的9K培养基（无FeSO4·7H2O）中，同时加入电池黑粉，调节pH；采用碱调节pH使Fe3+生成Fe(OH)3沉淀，过滤沉淀后从滤液中加入饱和Na2CO3溶液沉淀出Li2CO3，实现选择性回收锂。本发明的优点在于：无需在9K培养基中添加大量FeSO4·7H2O，且磷酸铁锂中含有的PO43‑可作为细菌的能源物质，方法操作简单，浸出能耗低、成本低，避免了二次污染，实现了废磷酸铁锂动力电池中锂的高效回收。

采用钕铁硼磁铁废料制备镁钕中间合金的方法 661

 0

本发明公开了一种采用钕铁硼磁铁废料制备镁钕中间合金的方法；以钕铁硼磁铁废料为原料，在高温镁液内扩散还原；浇注中上部熔液至锭模，即得所述镁钕中间合金。本发明工艺简单，生产成本低，拓宽了NdFeB废旧料的回收方式；根据物料比不同，所制备的Mg-Nd中间合金Nd含量约3％～21％；Nd回收率可高达60～70％，在对下部熔体进行循环回收后可进一步提高约10％的Nd回收率；杂质元素Fe+B含量＜1％且无明显氧化夹杂，可作为稀土镁合金产业的Nd中间合金，降低了稀土镁合金的成本；另外，本工艺也可以作为稀土镁合金添加Nd元素的低成本方法之一。

注射用冻干微粒制剂的制备方法 782

 0

本发明涉及医药技术领域。现有的微粒制剂制备工艺,如制备脂质薄膜、将药物溶解在注射用油中制备成乳微球等,制得的微粒制剂载药量低、稳定性不好、辅料用量多、毒副作用大。本发明提供一种注射用冻干微粒制剂的制备方法,首先是将水难溶性药物粉末溶解在易挥发的水溶性有机溶剂中,制备成分子态的药物溶液,然后将分子态的药物溶液分散在注射用水中,形成蓬松的软团聚体混悬液;然后加入少量的分散剂等注射级辅料,通过一定的制备工艺得到注射用冻干微粒制剂。本发明的制备方法制得的微粒制剂具有辅料用量少、载药量高、稳定性好、制备工艺简单等特点。本发明的制备方法适用性广,基本能够满足绝大多数水难溶性粉末状药物微粒制剂的制备要求。

TBP萃取法制备铪的方法 956

 0

本申请公开了一种TBP萃取法制备铪的方法，包括以下步骤：氧氯化锆溶液中加入配料后进行TBP萃取，得到水相铪液和有机相溶液；得到的水相铪液经磷酸二异辛酯富集萃取得到有机相和萃余废酸；得到的有机相经碳酸氢铵反萃得到有机相和水相；得到的有机相经硝酸酸化得到磷酸二异辛酯有机相和余酸；得到的水相进行氨沉淀，沉淀进行煅烧后得到氧化铪。其优点表现在：萃取容量大，萃取设备小，分离系数高，分离效果好，效率高，工艺稳定，过程易于控制，产量大，回收率高，采用密闭体系萃取，不会造成环境污染等。与传统TBP萃取法相比，生产过程中不产生乳化。

制备树枝状Ni纳米晶的方法 636

 0

本发明涉及制备Ni纳米晶的方法，尤其涉及一种制备树枝状Ni纳米晶的方法。一种制备树枝状Ni纳米晶的方法，包括电解无水镍盐的有机溶剂溶液的步骤。本发明不仅可大量制备出质量稳定的树枝状磁性镍纳米晶，而且工艺简单、成本低廉、可操作性强，更重要的是绿色环保，整个反应中无酸性、碱性、添加剂等物质引入，无有毒、有害气体放出。本发明解决了现有技术中，树枝状Ni纳米晶的制备方法工艺复杂、成本高昂、环境污染严重、工艺生产周期长的技术问题。

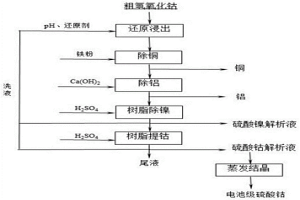

电池级硫酸钴及其生产工艺方法与电池 905

 0

本发明涉及一种电池级硫酸钴及其生产工艺方法与电池。所述电池级硫酸钴的生产工艺方法包括如下步骤：混合含钴原料、还原剂和溶剂，进行还原浸出反应，得到还原浸出液；混合除铜剂与还原浸出液，得到除铜液；混合除铝剂与除铜液，得到除铝液；对所得除铝液进行树脂除镍，得到除镍液；对所得除镍液进行树脂提钴并蒸发结晶，得到所述电池级硫酸钴。本发明针对原料中铁、钙、镁、铜、锰和锌等杂质高的特点，通过树脂吸附法分离镍和树脂吸附法分离富集钴，得到了纯净硫酸钴，避免了净化除杂质的过程，大大简化了流程，且无新杂质元素的引入。

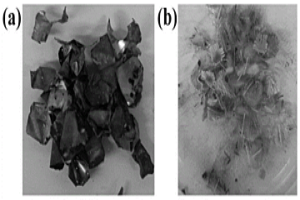

温和剥离电路板金镀层和分离回收基板中金属/非金属组分的方法 981

 0

本发明公开了一种温和剥离电路板金镀层和分离回收基板中金属/非金属组分的方法；其包括步骤：1）取带有金镀层的电路板浸入CuCl2的乙腈溶液中加热搅拌浸出；2）浸出液旋转蒸发除去乙腈，向残留物加入去离子水，过滤干燥得到金沉淀；3）将电路板块和催化降解体系（乙腈‑ILs）置于反应釜内，反应后过滤得到玻璃纤维和铜箔；4）将滤液旋转蒸发除去乙腈，向残留物加入去离子水，过滤得到环氧树脂。本发明利用乙腈将“电路板镀金层的剥离”和“基板中金属/非金属组分的分离回收”两个过程有机结合，简化了废旧电路板基板整体回收的工艺路线，为绿色、高效的回收废旧电路板提供实践经验。

协同萃取高硫高砷金精矿浸出液中铁的方法 718

 0

本发明涉及一种协同萃取高硫高砷金精矿浸出液中铁的方法,包括:将金精矿用粉碎机机械粉碎后经振筛机过100目筛得粉状样品;将硝酸与样品按质量比1∶1混合,进行溶解和氧化制备硝酸浸出液;用盐酸调解浸出液中的含铁量至18.09G/L,作为萃铁用原料;在水浴恒温振荡器中,将有机相和萃铁用原料按相比1∶1倒入梨形分液漏斗中,振荡混合,静置分液,其中有机相组成为磷酸三丁脂∶甲基异丁基甲酮=10-1∶3;分液后,取含铁17.97G/L的有机相与蒸馏水按相比1∶2于水浴恒温振荡器中进行反萃,即得。本发明的制备方法简单快速,对环境友好,提高了铁离子溶液纯度,进而制备高纯铁系材料。

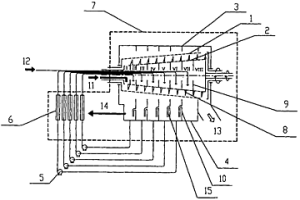

适用于粉状物料的多级连续逆流式离心浸取装置 985

 0

一种适用于粉状物料的多级连续逆流式离心浸取装置,属浸取和浸取装置技术领域。欲获取一种工艺流程短,效率高,适用于粉末状物料浸取的装置。其结构是:由离心浸取机、循环泵、加热器组成的联动装置。离心浸取机有一个转鼓、一个螺旋排渣器和一组储液槽。转鼓是锥形空心筒体,螺旋排渣器与转鼓套叠。循环的浸取液和新鲜溶剂都用管道经由螺旋排渣器的空心轴进入浸取机内。机壳底有储液槽。并使浸取液从浓度低的一级逐次溢流到浓度高的一级,最后成品浸取液从出料口排出机外。固体渣滓从出渣口,送出机外。实施本发明后,不仅极大提高了效率,而且大大缩小了作业场地,采用级内循环和级间溢流的浸取液流程,可以获得浸取的彻底性和作业的稳定性;可以自动和连续作业,方便生产。是一个很实用的发明。

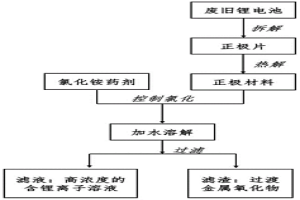

锂离子电池正极材料中选择性提取锂的方法 1001

 0

本发明公开了一种锂离子电池正极材料中选择性提取锂的方法。提取方法包括以下步骤：将锂离子电池进行放电，然后拆解出正极片，经高温热解去除粘结剂，分离富集得到正极材料；对富集得到的正极材料进行“控制氯化”转化后，可将锂选择性转化为易溶于水的氯化锂，而过渡金属元素则转化为不溶于水的金属氧化物；最终经水洗过滤处理可得到富锂水溶液。本发明使用控制氯化转化法，实现正极材料中锂资源的选择性提取，有效简化了后续混合金属的分离纯化工艺，极大地减少了化学药剂的消耗。本发明提出控制氯化法实现锂的选择性提取，既减少化学药剂用量，又提高了正极材料的资源回收效率，具有很强的实用性与发展潜力。

高效的固液逆流浸取装置和浸取方法 986

 0

本发明涉及高效的固液逆流浸取装置和浸取方法，装置包括三组搅拌装置组成的“U”型固液逆流浸取装置；三组搅拌装置中两侧的搅拌装置中其中一侧上安装有固体物料的进料装置以及安装在进料装置上方的固体物料料仓；在进料装置的下方设有浸取液的出口；三组搅拌装置中两侧的搅拌装置中另一侧上安装有固体残渣的出料口，在固体残渣的出料口的下方设有溶剂进口；三组搅拌装置上均设置有传动装置。本发明以“U”型结构延长了单螺旋与双螺旋无法实现的螺旋长度限制，弥补了单螺旋与双螺旋对分离要求的不足，增加螺旋长度而不增加占地面积，是一种适用于固‑液连续逆流提取的新型高效的浸取装置。结构紧凑，操作简单，劳动强度低，可实现自动化操作。

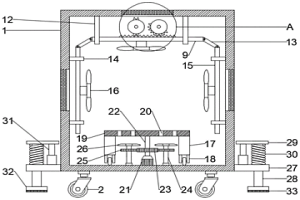

高效的冶金设备用冷却散热装置 724

 0

本发明公开了一种高效的冶金设备用冷却散热装置，包括箱体，箱体顶部内壁左右对称固定连接有第一固定板，箱体内部设有第一固定杆，第一固定杆与第一固定板滑动连接，第一固定杆下表面固定连接有第一散热扇，第一固定杆上表面固定连接有齿条，齿条与对称缺齿轮啮合，对称缺齿轮中心处与第一传动杆一端固定连接，第一传动杆另一端与动力装置输出端固定连接，对称缺齿轮一侧设有残齿轮，残齿轮有轮齿的一侧与对称缺齿轮有轮齿的一侧啮合，第一固定杆两端均铰接有连接杆，连接杆另一端与第二固定杆上端铰接，第二固定杆贯穿第二固定板并与其滑动连接，第二固定杆一侧固定连接有第二散热扇。本发明结构新型，散热冷却效果好，实用性强。

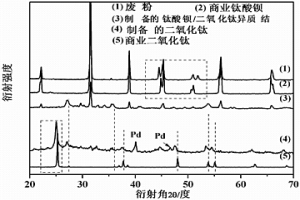

铌铅共掺杂，钯负载的二氧化钛/钛酸钡纳米异质结光催化剂的制备方法 582

 0

本发明涉及一种铌铅共掺杂，钯负载的二氧化钛/钛酸钡纳米异质结光催化剂的制备方法。制备方法包括以下步骤：将废旧多层陶瓷电容器进行机械球磨筛分，然后磁选分离出镍铁；对磁选后的粉末进行氯化‑滤取处理得到铌铅共掺杂，钯负载的二氧化钛/钛酸钡纳米异质结。本发明选取廉价易得的废旧多层陶瓷电容器作为制备催化剂的原材料，既实现了废料的再利用，同时低成本的制备出高附加值的光催化剂。同时，制备的纳米异质结光催化剂具有好的可见光响应及高的催化活性，在光解水制氢、空气净化及污水处理等方面具有广阔的应用前景和经济效益。

含镍和铁的水溶液的处理方法 708

 0

本发明公开了一种含镍和铁的水溶液的处理方法。所述处理方法，包括下列步骤：将含镍和铁的水溶液进行分馏萃取，其中，萃取相为皂化后的萃取组合物，所述的萃取组合物包含稀释剂和萃取剂二(2‑乙基己基)次膦酸；洗涤剂为浓度为0mol/L～0.1mol/L无机酸的水溶液；得到含Ni2+的萃余相和负载Fe3+的有机相，即可。本发明的方法可对含镍和铁的水溶液进行有效萃取，分离得到高含量铁，而其它有价金属如Cu、Co、Ni损失少；有机相可循环使用，降低生产成本。
