其他有色金属理论与应用

非水电解质二次电池及其正极材料的制造方法 811

 0

一种非水电解质二次电池及其正极材料的制造方法,该非水电解质二次电池具有:由碳材料构成的正极、含有锂盐的电解质、由金属锂或能吸附和释放锂的材料构成的负极,其特征在于:上述正极是硼化石墨材料,该硼化石墨中包含的硼及硼化合物的折算成硼的含有率为0.05～11重量%。

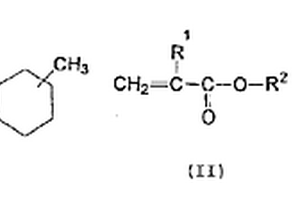

(甲基)丙烯酸甲基环己酯的制备方法 949

 0

在选自钛、锡、锆、镁、钙、锂、钾和钠的醇 化物; 锆、钙、镁和锂与1, 3－二羰基化合物的螯合物; 二烷基 氧化锡、二烷基二烷氧基锡、二烷基二酯基锡和二锡氧烷 以及镁、钙和锂的氢氧化物等催化剂存在下, 让通式(II)的较 轻的(甲基)丙烯酸酯和醇(III)反应制备通式(I)的(甲基)丙烯酸 甲基环己酯, 其中R1=CH3; 在(I)和(III)中取代的CH3可以无差别地占据邻位、间位或对位; 而R2=C1～C4的烷基。

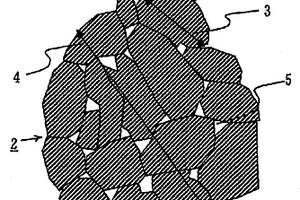

正极材料及其制造方法以及二次电池 714

 0

提供一种正极材料及其制造方法以及使用该正极材料的锂二次电池。该正极材料的特征在于:多个一次粒子凝聚而形成二次粒子,上述一次粒子具有包含LI、NI、MN和CO的层结构;以及该二次粒子内的60%以上的上述一次粒子的C轴方向的晶向为20度以内。其在-30℃的低温环境下的放电率特性和电池容量的降低少。

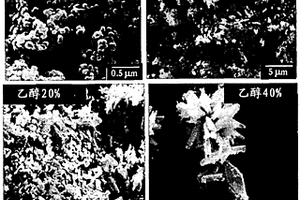

用于生产LiFePO4粉末的水热方法 1008

 0

本发明涉及LiFePO4粉末的生产方法，包括步骤：a)提供有机表面活性剂的水溶液；b)提供铁(II)盐的水溶液并将所述铁(II)盐水溶液与磷酸盐的水溶液混合，以提供具有约1∶1的Fe2+∶磷酸根化学计量比的混合铁(II)盐/磷酸盐溶液；c)持续搅拌下将所述混合铁(II)盐/磷酸盐溶液添加到所述表面活性剂溶液中；d)提供包括锂盐的水溶液，将所述包括锂盐的水溶液添加到所述混合铁(II)盐/磷酸盐溶液，以提供具有约1∶1∶3的Fe2+∶磷酸根∶锂盐化学计量比的混合物，并搅拌所得混合物；e)于80-200℃加热所得混合物；f)清洗所得沉淀物，以去除过量的表面活性剂，过滤并干燥所述沉淀物；以及g)在惰性气氛中，通过在550-850℃焙烧至少2小时，热处理所述干燥的沉淀物，其中在步骤(a)到(d)中的任一步骤期间或之后添加共溶剂。

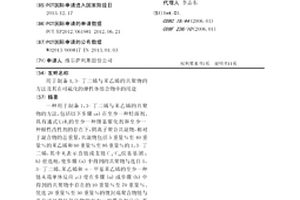

用于制备1,3-丁二烯与苯乙烯的共聚物的方法及其在可硫化的弹性体组合物中的用途 684

 0

一种用于制备1，3-丁二烯与苯乙烯的共聚物的方法，包括以下步骤：a)在至少一种烃溶剂、具有通式LiR1的至少一种锂基催化剂和至少一种极性改性剂的存在下，阴离子聚合共混物，相对于混合物的总重量，共混物包括5重量％至40重量％的苯乙烯和60重量％至95重量％的1，3-丁二烯，其中R1表示直链或支链C3-C10烷基基团；b)任选地，使步骤(a)中得到的共聚物与选自1，3-丁二烯、苯乙烯和α-甲基苯乙烯的至少一种链末端单体反应；c)使在步骤(a)或步骤(b)中得到的共聚物中存在的10重量％至70重量％、优选20重量％至50重量％的锂封端聚合物链与选自液体聚环氧化物的至少一种偶合剂反应，其中液体聚环氧化物具有能够与碳-锂链末端反应的至少三个反应活性部位；d)任选地，使步骤(c)中得到的共聚物与选自1，3-丁二烯、苯乙烯和α-甲基苯乙烯的至少一种链末端单体反应；e)使步骤(c)或步骤(d)中得到的共聚物中剩余的线性聚合物链与具有通式XSn(R2)3的至少一种锡化合物反应，其中X表示诸如氯的卤原子，R2表示直链或支链C1-C10烷基基团。

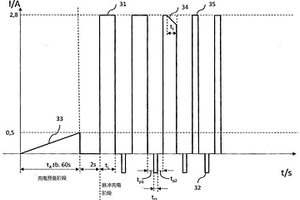

可再充电电池的充电方法及装置 1020

 0

本发明是关于一种适应性充电可充电电池、特别为锂离子电池的方法。除此以外，本发明关于一种充电此类电池的装置。为提出一种充电一锂基电池的方法/一种充电一锂基电池的装置，其中可较佳地运用电池容量、充电时间极度缩短、电池的耐久性延长、实际防止一已充电电池退化及/或可能增加电池的容量，提出一方法，其步骤包括：脉冲化充电电池，其中充电脉冲(31)期间的充电电流IL超过电池的标称充电电流ILmax；及电池在这些充电脉冲(31)之间通过负载脉冲(32)放电。

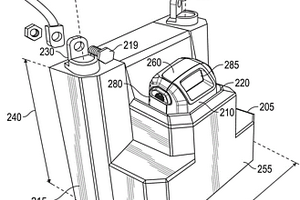

用于替代铅酸电池的可充电电池系统 785

 0

与户外动力设备一起使用的电池系统，该电池系统包括：基部，该基部包括正端子、负端子及电联接至正端子和负端子的电池插座，其中，正端子和负端子分隔开与标准铅酸电池的端子之间的标准距离大致相同的距离；以及锂离子电池，该锂离子电池可去除地附接至电池插座，其中，当被附接时，锂离子电池经由电池插座电联接至正端子和负端子。

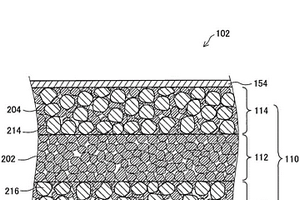

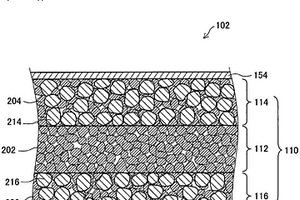

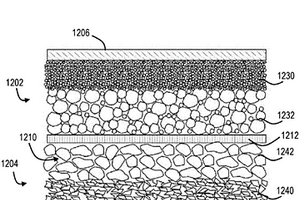

具有高速顶层的分层电极 1139

 0

包含一个或多个多层电极的电化学电池可包含被配置为具有定制极化分布的电极。在一些示例中，电极可以包含具有第一锂化能量的第一层和具有第二锂化能量的第二层。在一些示例中，电极可以包含具有第一固态扩散率的第一层和具有第二固态扩散率的第二层。在一些示例中，电极可以包含具有第一粒径的活性颗粒的第一层和具有第二粒径的活性颗粒的第二层。可以选择这些层配置以实现所需的锂化模式，从而提高电池充电或放电的速率。

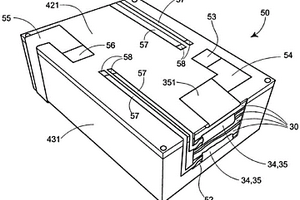

电池组、工具电池和电池供电的工具 957

 0

一种用于给手持式动力工具或园林工具供电的基于锂聚合物的电池组，所述电池组具有位于壳体内的多个电池单元，壳体可选择性地连接到手持式动力工具或园林工具并且可由手持式动力工具或园林工具支撑。电池单元具有基于锂聚合物的化学物质和小于或等于约5毫欧姆的标称充电内部电阻。在一个实施例中，电池单元是堆叠在壳体内的，以使得每个电池单元层叠在相邻的电池单元的上面或下面，以及可弹性变形的衬底位于相邻的电池单元之间。在另一个实施例中，电池单元可互连以便具有至少9伏的组合输出电压，并产生大于20安培的组合平均放电电流。锂聚合物工具电池和电池供电的动力工具也是本发明的一部分。

蓄电装置及电子设备 939

 0

提供一种其充放电特性不容易因加热处理而劣化的蓄电装置或者一种针对加热处理的安全性高的蓄电装置。该蓄电装置包括正极、负极、隔离体、电解质以及外包装体。隔离体位于正极与负极之间，并包含聚苯硫醚或纤维素纤维。电解质包含碳酸丙烯酯、碳酸乙烯酯、及碳酸亚乙烯酯、六氟磷酸锂及双(五氟乙烷磺酰基)酰胺锂。相对于电解质的六氟磷酸锂浓度的重量比为0.01wt％以上且1.9wt％以下。

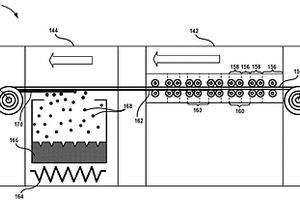

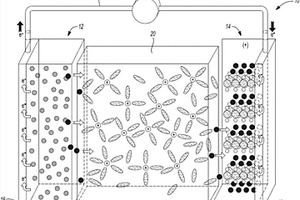

制造电池组的负极的制造方法 1174

 0

本发明公开了制造电池组的负极的制造方法。提供了一种制造循环锂离子的电化学电池中的电极的电极材料的方法，其中将保护涂层施加到电极前体材料上。所述电极前体可为含有硅的组合物。保护涂层选自：基于氧化物的涂层、基于氟化物的涂层和基于氮化物的涂层。方法还包括在连续法中将电极前体材料锂化。连续法在具有第一反应室和第二反应室的反应器中进行，以形成包含保护涂层的锂化电极材料。

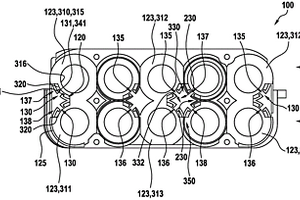

用于多个电池的电池保持装置、手持式工具机电池组和系统 725

 0

本发明涉及一种用于多个柱形的锂离子电池的电池保持装置(100)，所述电池保持装置具有至少一个接收部(120)用于布置配属的柱形的锂离子电池，至少一个接收部(120)沿纵向方向具有带有纵向缝槽(130)的套筒状基体(125)，其中，在纵向缝槽(130)的区域中布置有至少一个加载元件(131、132)，用于将配属的柱形的锂离子电池加载到至少一个接收部(120)，其中，所述至少一个加载元件(131、132)在纵向缝槽(130)上沿所述套筒状基体(125)的径向方向伸入到至少一个接收部(120)中。本发明还涉及一种手持式工具机电池组以及一种系统。

涂覆氧化物材料的方法 1118

 0

本发明涉及一种涂覆氧化物材料的方法，所述方法包括以下步骤：(a)提供选自锂化镍钴铝氧化物、锂化钴锰氧化物和锂化层状镍钴锰氧化物的颗粒材料，(b)在比环境压力高5毫巴至1巴的压力下用金属醇盐或金属氨基化物或烷基金属化合物或金属卤化物或金属氢化物处理所述阴极活性材料，(c)在环境压力下用含有水分或HF的气体使由步骤(b)中获得的材料失活，其中步骤(b)在将混合能机械地引入颗粒材料中的混合器中进行，或者借助移动床或固定床进行。

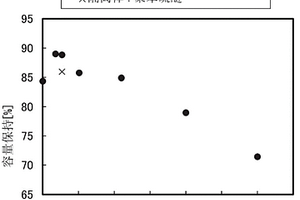

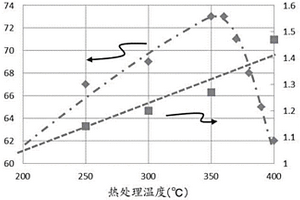

非水系二次电池用正极材料、非水系二次电池及非水系二次电池用正极材料的制造方法 1103

 0

本发明的课题是提供具备良好的循环特性的非水系二次电池用正极材料。本发明的解决方案是一种非水系二次电池用正极材料的制造方法，其包括如下工序：在含氧气氛中、在220℃以上且390℃以下的热处理温度下对硼化锆粒子进行热处理，得到经过热处理的粒子的工序；以及将经过热处理的粒子和包含锂过渡金属复合氧化物粒子的正极活性物质混合，以使经过热处理的粒子相对于锂过渡金属复合氧化物粒子的含有率以锆计为0.25mol％以上且2.2mol％以下，得到非水系二次电池用正极材料的工序，上述锂过渡金属复合氧化物粒子在组成中含有钴及镍中的至少一者且具有层状结构。

离子传导性粉末、离子传导性成型体和蓄电设备 774

 0

充分改善对离子传导性粉末进行加压成型而得到的成型体的锂离子传导性。离子传导性粉末包含具有至少含有Li、Zr、La和O的石榴石型结构或石榴石型类似结构的离子传导体即锂离子传导性固体电解质。该离子传导性粉末中，基于通过TPD‑MS(程序升温脱附质谱)在500℃以上检测的CO₂量算出的、每1g锂离子传导性固体电解质的Li₂CO₃的含量低于3mg。

离子传导体、蓄电装置和离子传导体的制造方法 956

 0

提供一种离子传导体，其能够在不进行烧制的情况下，在成形体的状态下发挥高锂离子传导性。包含具有锂离子传导性的离子传导性粉末的离子传导体还包含具有锂离子传导性的离子液体。离子液体的平均厚度为5nm以上。

用于碱金属电池的阳极的组合的石墨烯球和金属颗粒 935

 0

提供了一种用于锂电池或钠电池的阳极，该阳极包括多个多孔石墨烯球和多个锂吸引金属或钠吸引金属的颗粒或涂层，石墨烯球与金属的体积比为从5/95至95/5，其中多孔石墨烯球包括形成为具有从100nm至20μm的直径的球的多个石墨烯片材，以及具有基于总石墨烯球体积的从10％至99.9％的孔体积分数的孔或多个孔，并且其中具有从1nm至20μm的直径或厚度的锂吸引金属或钠吸引金属的颗粒或涂层选自Au、Ag、Mg、Zn、Ti、K、Al、Fe、Mn、Co、Ni、Sn、V、Cr，其合金或其组合。

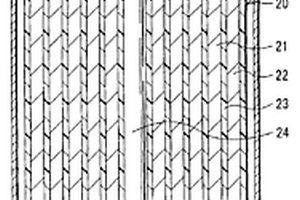

正极活性材料和电池 1074

 0

一种正极，包含：由LixCoaM1bM2cO2表示的锂钴复合氧化物(M1代表第一元素；M2代表第二元素；x、a、b、和c被设定为0.9≤x＜1.1、0.9≤a＜1、0.001≤b≤0.05、和0.001≤c≤0.05范围内的数值；并且a+b+c＝1)；选自包括Ti、Zr、和Hf的组中的至少一种的第一副组分元素；以及选自包括Si、Ge、和Sn的组中的至少一种的第二副组分元素。作为与锂钴复合氧化物中钴的比率，0.01mol％≤(第一副组分元素的含量)≤10mol％。作为与锂钴复合氧化物中钴的比率，0.01mol％≤(第二副组分元素的含量)≤10mol％。

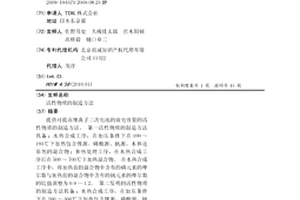

活性物质的制造方法 1039

 0

提供可提高锂离子二次电池的放电容量的活性物质的制造方法。第一活性物质的制造方法具备:水热合成工序,在加压条件下在100～195℃下加热包含锂源、磷酸源、钒源、水和还原剂的混合物;和热处理工序,在水热合成工序后在500～700℃下加热混合物。在水热合成工序中,将加热前的混合物中含有的磷元素的摩尔数与加热前的混合物中含有的钒元素的摩尔数的比值调整为0.9～1.2。第二发明的活性物质的制造方法具备:水热合成工序,在加压条件下在200～300℃下加热包含锂源、磷酸源、钒源、水和还原剂的混合物。将加热前的混合物中含有的磷元素的摩尔数与加热前的混合物中含有的钒元素的摩尔数的比值调整为0.9～1.5。

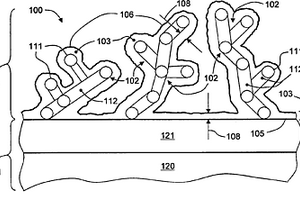

具混合纳米碳层的三维电池 1073

 0

一种锂离子电池芯,由沉积的薄膜层形成并且包括高表面积三维电池结构。高表面积三维电池结构包括沉积至导电基材的表面上的富勒烯混合材料以及沉积至富勒烯混合材料上的共形金属层。富勒烯混合材料是由富勒烯“洋葱状物”的链所组成并以纳米碳管连接以在导电基材上形成高表面积层并且具有“三维”表面。共形金属层作为锂离子电池中的活性阳极材料且也具有高表面积,因而形成高表面积阳极。锂离子电池芯也包含离子电解质-隔膜层、活性阴极材料层以及用于阴极的金属集流体,各沉积为共形薄膜。

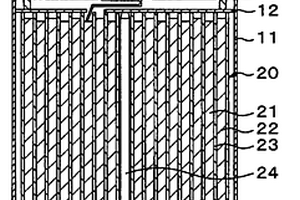

正极活性物质,正极活性物质的制造方法和电池 1082

 0

本发明提供一种正极活性物质、该正极活性物质的制造方法以及电池,所述正极活性物质可提供高容量,并且同时可改善稳定性或低温特性。正极(21)包括正极活性物质,所述正极活性物质包括锂复合氧化物,和所述锂复合氧化物的表面上作为包覆元素的P和选自NI、CO、MN、FE、AL、MG和ZN中的至少一种,所述锂复合氧化物包含LI和选自CO、NI、MN中至少一种。优选地,正极活性物质表面上的包覆元素含量大于内部的包覆元素含量,并且所述包覆元素含量从表面向内部减少。

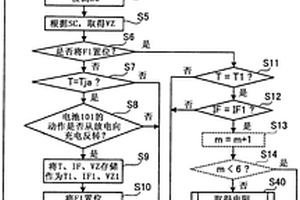

电池控制系统 880

 0

本发明的课题在于提供一种电池控制系统，对于使用了具有在低温域下反应电阻增大的特性的负极板的二次电池，在该电池温度至少处于低温域内时以大电流进行充电的情况下，能够在该二次电池的负极板上抑制金属锂的析出，并适当地将二次电池充电至更高的端子间电压。电池控制系统具备锂离子二次电池和控制装置，且具备：电压存储单元；电阻存储单元；电流存储单元；取得规定电池温度Tja的通常内部电阻Rj（Tja）与规定电池温度的初期内部电阻R0（Tja）之间的差分即差分电阻ΔR（Tja）的差分取得单元；至少在电池温度T处于低温域内时，将最大端子间电压Vm（T）设定为初期最大端子间电压Vm0（T）加上差分电阻ΔR（Tja）与允许充电电流Im（T）之积所得到的值的最大电压计算单元。

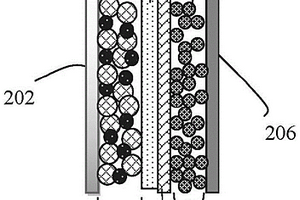

通过控制负电极的电压窗口来提高电池寿命 806

 0

在用于提高包含锂‑硅负电极的电池的寿命周期的方法的实例中，提供一种电池。该电池包括：正电极；锂‑硅负电极，其容量的至少10％归因于硅基活性材料；位于正电极和负电极之间的隔膜；以及电解质。电池在相对于锂参考电极范围约0.7V至约0.07V的电压电位窗口内操作。

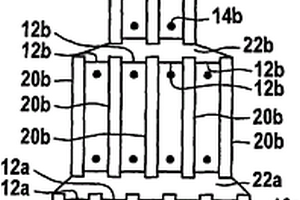

电池模块 876

 0

说明一种电池模块(10)，尤其是用于锂离子电池、锂硫电池或锂空气电池，具有多个电池单池(12a、12b、12c)并且具有冷却剂的进口(16)以及冷却剂的出口(18)，其中冷却剂至少部分地绕流电池单池(12a、12b、12c)的外侧，以及其中通过在电池单池(12a、12b、12c)之间的间隔(20a、20b、20c)构成的冷却剂的总流动截面在冷却剂的流动方向上变小。

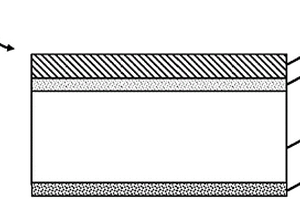

用于电极的保护结构 805

 0

提供了与金属锂(或其他碱金属或碱土金属)一起使用的保护结构及其制造方法。保护结构可以包括布置在金属锂层上的对锂离子传导性的基本连续且基本无孔的缓冲层。基本连续且基本无孔的保护层可以布置在缓冲层上。

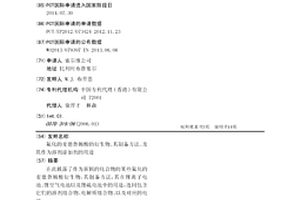

氟化的麦德鲁姆酸的衍生物、其制备方法、及其作为溶剂添加剂的用途 799

 0

在此披露了作为新颖的化合物的某些氟化的麦德鲁姆酸衍生物，其制备方法，其在锂离子电池、锂空气电池以及锂硫电池中的用途，连同包含它们的溶剂组合物、电解质组合物、以及对应的电池。

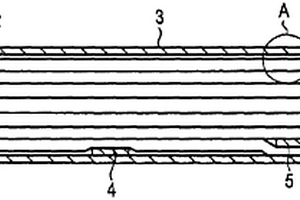

非水电解质二次电池及电池组 1016

 0

根据本发明的实施方式，提供一种非水电解质二次电池（1），其具备：正极（13）、含有尖晶石结构的锂钛复合氧化物作为负极活性物质的负极（11）、和非水电解质，其中，作为上述负极活性物质的上述锂钛复合氧化物按质量基准的平均粒径为0.3μm以上0.9μm以下，上述负极的碳酸锂含有率为单位质量上述负极活性物质的0.1质量％以下。

制造正极活性材料的方法 868

 0

提供一种制造正极活性材料的方法，所述方法包括如下步骤：(A)准备正极活性材料前体，所述正极活性材料前体含有包含随机聚集的一次粒子的核部和围绕所述核部并由在从粒子中心到外侧的方向上取向的一次粒子形成的壳部，其中形成所述壳部的一次粒子的(100)面中的晶粒尺寸对(001)面中的晶粒尺寸之比为3以上；以及(B)将所述正极活性材料前体与含锂原料混合并将混合物进行烧制，由此制备锂过渡金属氧化物，其中所述锂过渡金属氧化物的平均粒径(D50)与所述正极活性材料前体的平均粒径(D50)相比减小0.01％～20％，其中在制造所述正极活性材料期间粒度减小，从而改善了粒子强度和能量密度。

制备二次电池用正极活性材料的方法和使用其的二次电池 844

 0

本发明提供了制备正极活性材料的方法、包含根据所述方法制备的正极活性材料的正极以及包含所述正极的锂二次电池，所述方法包括如下步骤：形成钨掺杂的锂过渡金属氧化物；以及洗涤所述锂过渡金属氧化物，其中，在洗涤中，在洗涤期间将氢氧化物类化合物添加到洗涤液中。

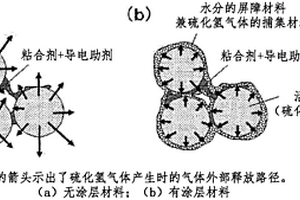

非水电解质电池用电极及非水电解质电池 1055

 0

一种非水电解质电池用电极，该非水电解质电池用电极将出于某种原因从电极内部产生的硫化氢气体捕集至电极内，防止硫化氢气体向电极外部流出，该非水电解质电池用电极为具有硅烷醇基的涂层材料至少存在于活性物质层的表面上的锂离子电池用电极，活性物质层含有硫类材料和树脂类粘合剂，硫类材料为能够与锂金属合金化的活性物质或能够吸留锂离子的活性物质，具有硅烷醇基的涂层材料的成分中具有含有硅氧烷键的硅酸盐或成分中具有含有硅氧烷键的二氧化硅微粒凝聚体。
