全部
▼
热搜：
1090
0
本发明提供了一种磷酸铁锂材料，其碳包覆材料中含有主体碳源、碳化钨。本发明还提供了一种磷酸铁锂材料的制备方法。所述制备方法包括以下步骤：它包括以下步骤：将锂源、磷源、铁源、主体碳源和碳化钨混合、球磨、干燥、粉碎、焙烧制得上述磷酸铁锂材料。本发明不仅优化了碳包覆的电化学性能，还降低了碳含量。同时还提高反应效率。所采用的原材料来源广泛、易得、价格低廉，制备的磷酸铁锂材料不含对环境有较大污染的重金属元素，环境友好。该磷酸铁锂材料具有稳定的充放电电压平台，导电性能和大电流充放电性能优良。且碳化钨作为电和热的良导体，使此磷酸铁锂正极材料具有结构稳定、热稳定性能好、循环性能优良等特点。
908
0
本发明公开了一种锂离子电池三元正极材料及其制备方法，包括三元材料及包覆在三元材料表面的包覆层，包覆层中包括Li2+xC1‑xBxO3包覆剂，其中0<x<1。制备方法步骤为：（1）将三元正极材料前驱体与锂源和掺杂剂混合，进行一次煅烧，得到一次煅烧样品粉末；（2）将一次煅烧样品粉末分散到碱性溶液中，搅拌使其充分润湿，抽滤后在真空环境下干燥，再进行二次煅烧，得到二次煅烧样品粉末；（3）将二次煅烧样品粉末与包括Li2+xC1‑xBxO3包覆剂的包覆材料混合均匀后进行三次煅烧。本发明通过对包覆剂及制备方法进行改善，在三元正极材料的表面包覆一层锂离子电导率较高的材料，有效提升了电池的容量性能及循环性能。
749
0

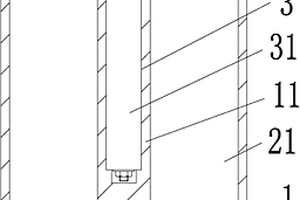

本发明涉及锂电池充电设备技术领域，具体为一种带有保护作用的锂电池安全充电装置，包括设备主体，所述设备主体的内壁左侧面固定连接有充电头，所述设备主体的内壁右侧面固定连接有夹紧弹簧，所述夹紧弹簧的左侧面固定连接有底板，所述设备主体的内部固定连接有限位板，所述限位板的内部中心固定连接有气垫，通过绝缘头将充电头与锂电池圆头分开，从而使锂电池不充电，从而使设备电路断开，避免持续充电造成锂电池继续膨胀，可以很好的进行安全充电，通过降低零部件的老化速度，同时使设备内部保持干燥，从而可以很好的增加设备的使用寿命，从而可以很好的对膨胀的锂电池进行散热，避免膨胀发生爆炸。
760
0
本发明涉及锂离子电池技术领域，为解决锂离子电池在充放电过程中负极SEI层易破坏，消耗大量锂离子，导致电池容量迅速衰减的问题，提供了一种锂离子电池负极聚合物保护涂层及其制备方法、应用，所述锂离子电池负极聚合物保护涂层包括聚合物，所述聚合物由链段A和链段B发生缩合反应得到；所述链段A具有端基异氰酸酯；所述链段B具有端基活性氨基基团。本发明的聚合物保护涂层具有一定的离子电导率、电化学稳定性和优异的弹性，并且聚合物层能吸附一定量的过渡金属离子，减少过渡金属离子对SEI层的破坏，能够稳定负极SEI层，提高锂离子电池的循环稳定性、循环寿命及高温存储特性。
1131
0
本发明涉及一种软包锂离子电池硅负极，所述软包锂离子电池硅负极由集流体与涂覆在集流体表面的活性物质层组成，活性物质层由以下质量百分比的物质组成，硅-碳复合材料10-92%、导电剂2-70%与粘结剂5-20%，所述粘结剂为聚酰亚胺，活性物质层的孔隙率为30-65%，压实密度为1.1g/cm3–2.0g/cm3。本发明将聚酰亚胺采取合适的溶剂分散，并经过高温聚酰化处理后的粘结剂具有非常高的粘结力，使得制造出的硅负极极片具有超强抗张力，在多次锂离子嵌入、脱出过程中保持结构稳定，可明显改善硅负极的首次充放电效率、提高循环稳定性。
1203
0

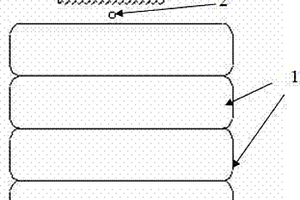

本发明公开了一种多层薄膜的锂离子电池自支撑硅基负极材料及其制备方法。该多层薄膜的锂离子电池硅基负极材料由硅纳米颗粒和碳纳米纤维复合而成，硅和碳的质量比为1 : 0.5~1 : 6，碳纤维层和硅碳复合物纤维层厚度比为1 : 1~1 : 5。该制备方法包括以下步骤：首先将硅纳米颗粒/有机高分子聚合物形成的混合物与有机高分子聚合物分别分散在有机溶剂中，充分搅拌，分别得到均匀的悬浮液和溶液；然后通过控制静电纺丝推注量与时间得到碳?碳硅复合物?碳?碳硅复合物……?碳的多层周期结构；接下来在保护气氛下进行碳化处理，即制备出具有多层薄膜的锂离子电池自支撑硅基负极材料。本发明具有自支撑、容量高、循环稳定性好、制备简单等特点。
1078
0
本发明涉及锂离子电池技术，旨在提供一种一体化导电网络的石墨烯基金属锡复合材料及锂电池负极。其制备方法包括：将葡萄糖溶液加入锡配位硫脲溶液，滴加盐酸并充分搅拌；聚合反应后，冷却得到锡配位的葡萄糖硫脲预聚体与氯化钠的混合溶液；将闪冻后得到球形颗粒，冷冻真空干燥得到前驱体；N2气氛下煅烧进行预聚体的充分聚合和保温碳化；冷却、清洗、过滤、真空干燥，得到石墨烯基金属锡复合材料。本发明将纳米金属锡植入石墨烯，避免金属锡的粉化和脱落；有效降低了因锂无法穿透石墨烯层所造成的传输阻力，石墨烯的柔性和高强度有效地稳定了电极结构。生产工艺简单、高效、绿色、廉价的先进石墨烯基电极材料。
859
0
本发明公开了一种提升锂硫电池倍率性能的方法，包括以下步骤：将单质硫与纳米颗粒混合，质量比为1:1至5:2；S2，将混合后的材料加入二硫化碳溶液，在通风橱内搅拌至二硫化碳溶液挥发；S3，置于高压反应釜内，以120℃～170℃反应10～15h，之后取出并将其碾碎；S4，与乙炔黑和聚偏氟乙烯混合，三者质量比为5:2:2至8:2:1，之后滴加n甲基吡咯，搅拌1～4h，将其作为锂硫电池的正极材料；S5，在锂硫电池充放电过程中引入环境光，使纳米颗粒产生电子空穴对，从而在其表面构建局域电场。本发明通过环境光照(主要为太阳光)使得纳米材料产生电子空穴对，从而在其表面构建局域电场，以此来降低电极的转移电阻，增强倍率性能。
963
0
本发明公开了一种十骨钒酸二锂四钠及其制备方法和应用，所述 化合物十骨钒酸二锂四钠的化学式为Li2Na4V10O28。该化合物的制备 方法如下：先将偏钒酸铵、氢氧化锂和氢氧化钠按投料物质的量比为 1∶0.2～0.4∶0.4～0.8分别溶解在水溶剂中，混合后用硝酸调节pH 至3～5左右，充分混合后将溶液移至反应釜，密封后加热到110～ 200℃温度下保持8～13小时，所得溶液经过滤、静置，得到前驱体 晶体；然后将前驱体晶体机械球磨粉碎均匀，在惰性气体气氛中于 200～270℃煅烧6～9小时，得到所述的十骨钒酸二锂四钠。本发明 所述的十骨钒酸二锂四钠组成新、结构新，是一种全新的锂离子电池 正极活性材料。
1079
0
本发明公开了一类有机硅宾化合物在制备锂离子电池负极材料中的应用，有机硅宾化合物结构式为：
940
0

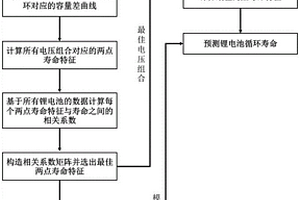

本发明公开了一种基于两点寿命特征的锂电池在线寿命预测方法。本发明包括以下步骤：1采集全新锂电池不同次充放电循环中的充电电压与充电容量以及寿命，获得对应的两条电压容量曲线；2计算获得当前锂电池的容量差曲线；3计算所有充电电压组合对应的两点寿命特征；4重复步骤1‑3，获得各个锂电池的寿命和各个锂电池的所有充电电压组合对应的两点寿命特征；5选取最佳充电电压组合和最佳两点寿命特征，构成训练集；6获得训练后的锂电池寿命预测回归模型；7在线诊断时，采集获得待预测锂电池的待预测的最佳两点寿命特征，预测输出获得当前待预测锂电池的寿命。本发明实现了锂电池寿命的精准预测，提升了锂电池的可靠性、安全性、与耐久性。
1117
0
本发明属于新材料合成领域，主要涉及一种卤化硼酸锂的合成方法。传统的卤化硼酸锂合成方法需要较高的反应温度和压力条件，且会产生较多的副产物，未能生成纯相多晶的卤化硼酸锂材料。针对上述问题，本发明公开了一种卤化硼酸锂的合成方法。所述方法以氧化硼、氢氧化锂、卤化锂与氢化锂为原料，通过加热的方法，合成了纯相多晶卤化硼酸锂粉体。本发明所述的卤化硼酸锂的合成方法是一种新型、高效、环境友好的合成方法，适于工业化生产。
1136
0

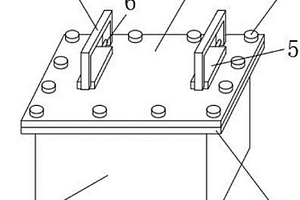

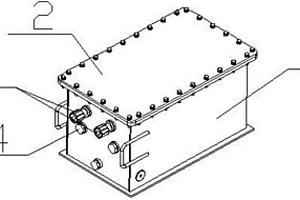

本实用新型涉及锂电池领域，具体公开了一种锂电池包，包括外壳，所述外壳内部具有用于容纳锂电池块的空腔，所述外壳的上端具有接线柱机构，所述外壳的下端开设有第一通孔，锂电池块能够穿过第一通孔，在外壳的下端可水平滑动的设置有挡板，且当挡板的表面上下贯穿的设置有第二通孔，第一通孔与第二通孔的大小相等，所述挡板上设置有限位机构，以使得挡板在水平方向上滑动而具有两个极限位置，所述锂电池块与接线柱机构电性连接。在本实用新型实施过程中，能够方便用户将多个锂电池块进行组合使用，还能保证锂电池块在使用过程中保持稳定。
857
0
本发明涉及锂离子电池生产技术领域，提供了一种适用于锂离子电池热安全保护的正温度系数材料及其应用。本发明所述的正温度系数材料按质量百分比计由以下成分混合制成：环氧树脂A胶30%-35%，环氧树脂B胶30%-35%，Super-P25%-35%，Al2O35%-8%。本发明的正温度系数材料PTC特性稳定、室温电阻小、升阻比适当、循环性能良好，可为锂离子电池提供一种实现过热保护的安全机制。
1175
0

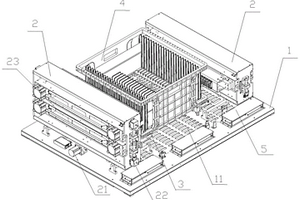

一种可兼容多种型号聚合物软包锂电池的分容运动机构，包括：机构底板，具有安装基准面，用于支撑和安装分容运动机构的部件；探针位置调整与夹紧装置，分别对称设置于机构底板的左右两边，用于对聚合物软包锂电池极耳进行夹紧；电池托盘支撑装置，设置于机构底板的安装基准面上，且位于极耳位置调整装置的里侧，用于承载软包锂电池托盘；电池托盘，位于电池托盘支撑装置正上方，用于承载软包锂电池；以及电气元件安装块，设置于机构底板的安装基准面上。本发明的有益效果是：这种结构具有结构简单、易于装配以及适用性广等特点，一方面能适应不同极耳分布方式的软包锂电池，另一方便还适应不同极耳尺寸的软包锂电池，具有极大的适用性。
935
0
本发明提供了一种高性能锂离子电池聚合物隔膜制备方法。它以聚乙烯或聚丙烯微孔隔膜为基体,经过前处理,使其中的微孔被填充物质暂时占据,然后在隔膜处理液中浸涂,使微孔隔膜表面形成聚合物复合涂层,之后浸渍在隔膜后处理液中,使微孔中的填充物质溶解或挥发,同时萃取表面形成有复合涂层的微孔隔膜中的增塑剂,烘干后制得锂离子电池聚合物复合隔膜。本发明能制得具有高熔断温度、高孔隙率、高电导率的锂离子电池聚合物复合隔膜。在电解液存在环境下,此隔膜与正负极片紧密地粘合在一起,电池具有优良的电性能和安全性能。
1005
0
本发明公开了一种碳包覆的磷酸亚铁锂复合材料及其应用，所述碳包覆的磷酸亚铁锂复合材料的制备方法包括如下步骤：（1）将铁粉和五氧化二磷按比例混合，充分研磨使之混合均匀；（2）在步骤（1）所得混合原料中掺入碳源，然后将所得混合物放入管式炉中，在还原性气氛下，升温至300~500℃烧结4~8小时，冷却得到碳包覆磷酸铁前驱体；（3）将锂化合物与碳包覆磷酸铁前驱体按比例混合均匀，在还原性气氛下升温至600~800℃烧结4~30小时，冷却后磨细得到碳包覆磷酸亚铁锂复合材料。该复合材料容量高、导电性高、大电流放电性能优良，可作为锂离子电池正极材料广泛应用于功率型锂离子电池等领域。
720
0

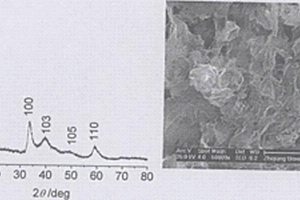

本发明公开了一种高容量和循环性能稳定的锂离子电池电极及制备方法,其特征在于该电极的活性物质为石墨烯纳米片/MoS2复合纳米材料,其余为乙炔黑和聚偏氟乙烯,各组分的质量百分比含量为:石墨烯纳米片/MoS2复合纳米材料活性物质75-85%,乙炔黑5-10%,聚偏氟乙烯5-15%,其中的复合纳米材料活性物质中石墨烯纳米片与MoS2复合纳米材料的物质量之比为1∶1～4∶1。本发明的电极制备方法包括:用化学氧化法以石墨为原料制备氧化石墨纳米片、在氧化石墨纳米片存在下一步水热原位还原法合成得到石墨烯纳米片/MoS2复合纳米材料、最后以石墨烯纳米片/MoS2复合纳米材料为活性物质制备电极。本发明的电极不仅具有高的电化学贮锂可逆容量,而且具有优异的循环稳定性能,在新一代的锂离子电池中具有广泛的应用。
685
0
本实用新型涉及一种蒸汽型溴化锂机组余热利用系统。目前对蒸汽型溴化锂机组的余热利用手段较少，锅炉补水处理存在能量高质低用的现象。本实用新型包括蒸汽型溴化锂机组，其特点是：还包括冷却水排出管道、冷却塔、冷却水回流管道、锅炉和高温凝水管道，蒸汽型溴化锂机组的冷却水出口通过冷却水排出管道与冷却塔的冷却水进口连接，冷却塔的冷却水出口通过冷却水回流管道与蒸汽型溴化锂机组的冷却水进口连接，锅炉的蒸汽出口通过蒸汽管道与蒸汽型溴化锂机组的蒸汽进口连接，蒸汽型溴化锂机组的凝水出口连接于高温凝水管道。本实用新型能源利用效率高，经济效益好，既能充分利用蒸汽型溴化锂机组的各类余热，又能给锅炉提供高品质低成本的补水。
1118
0

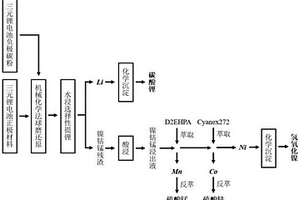

本发明涉及一种金属元素回收方法，特别涉及一种从废旧锂离子电池选择性回收有价金属元素的方法，属于新能源锂电池及综合资源利用技术领域。该方法包括：锂电池放电与拆解；正负极活性物质与集流体剥离；材料研磨制粉；正负极材料湿球磨还原并纳米化；水浸选择性提锂；镍钴锰元素分离或直接制备正极材料几个步骤。机械化学法优先提锂后，形成的水浸残渣为纳米颗粒，后续镍钴锰等元素的回收可采用多种方法，兼容性高，且耗时短，能耗低。本发明通过机械化学法优先提锂并实现材料纳米化，既降低了整个回收流程中的能耗、缩短了操作时间，降低了操作难度，优化了锂电池有价金属回收流程，又达到了提高锂、镍、钴、锰回收率的目的。
779
0

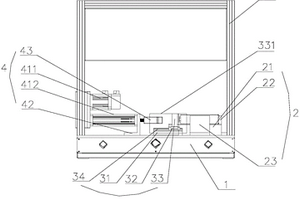

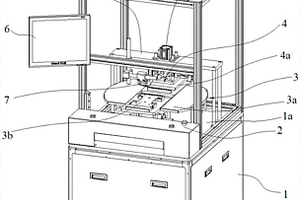

本发明公开了一种软包锂离子动力电池测试设备，包括机架、转盘机构、极耳测试机构和铝塑膜测试机构，所述的转盘机构包括可水平转动的转盘和用于定位锂电池的电池定位座，所述的极耳测试机构包括分别与锂电池极耳对应的压爪以及与压爪对应、驱动压爪向锂电池极耳压紧的压爪气缸，所述的铝塑膜测试机构包括分别与锂电池左右两侧对应的压头以及与压头对应、驱动压头向锂电池铝塑膜压紧的压头气缸，所述的压爪和压头上均设有导线连接端，所述机架在极耳测试机构的相对侧设有扫码机，所述的扫码机位于转盘的上方。本发明旨在提供一种避免对锂电池造成损伤、提高生产效率的软包锂离子动力电池测试设备。
880
0

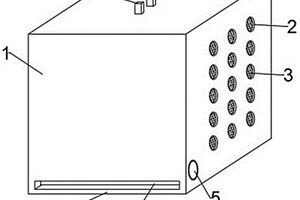

本发明公开了一种锂电池阻燃装置，包括电池箱，电池箱的内部安装有锂电池，锂电池的一侧安装有阻燃盒，锂电池上安装有温度传感器，阻燃盒的内部安装有气囊，气囊的内部填充有二氧化碳气体，气囊的一侧与出气管的一端连接，出气管的另一端位于阻燃盒的外部，出气管上安装有电磁阀，温度传感器与电磁阀电控连接。该装置在锂电池温度过高时能自动为其降温，且二氧化碳气体具有灭火灭火的作用，能防止锂电池因温度过高而燃烧或爆炸，能对锂电池进行防护，增加其使用寿命，并降低锂电池使用时的安全隐患。并且电池箱的内部设置有内壳，内壳使用氢氧化铝制成，氢氧化铝为灭火材料，在电池发生意外燃烧时能阻止火势蔓延。
1074
0

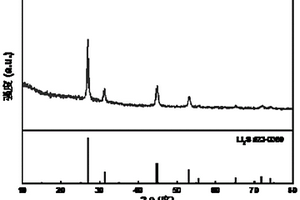

本发明公开了一种纳米级碳包覆硫化锂复合材料及其制备方法和作为锂硫电池正极材料的应用。本发明采用湿化学法在硫化锂溶液中添加形核引发剂，以聚甲基吡咯烷酮为分散剂，在真空或加热条件下，除去溶剂得到纳米级硫化锂颗粒；之后通过化学气相沉积法，在制备的硫化锂颗粒表面包覆一层石墨化碳层，即得。本发明复合材料呈颗粒状，颗粒尺寸分布在80～120nm，其中碳包覆层厚度约为10～20nm。本发明的纳米级碳包覆硫化锂复合材料非常适合作为锂硫电池正极材料，硫化锂含量高，材料结构稳定、充放电比容量高，循环性能优异，倍率性能出色等特点且制备方法所需原材料成本较低、制备简单、过程易控制，适合于大规模生产。
1199
0
本实用新型涉及一种报废锂电池快速失效装置，所述的快速失效装置包括放电元件、电源和开关，锂电池与放电元件、电源、开关构成串联电路，锂电池的负极与电源的正极电连接，锂电池的正极与电源的负极电连接。本实用新型的报废锂电池快速失效装置可以使报废锂电池内短路，消除残余电压，使锂电池彻底失效，方便后续的报废处理，不会引起起火、爆炸等事故。
726
0

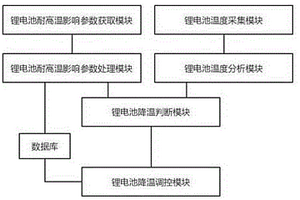

本发明涉及锂电池恒温控制领域，具体公开一种基于大数据的锂电池恒温控制系统，本发明通过获取待监测锂电池的耐高温影响参数，处理得到待监测锂电池的高温预警值，获取待监测锂电池表面各温度检测点在当前监测时间段内各采样时间点的温度，分析得到待监测锂电池在下一个监测时间段的预测最高温度，根据待监测锂电池在下一个监测时间段的预测最高温度和待监测锂电池的高温预警值，判断待监测锂电池是否有降温需求，进一步分析得到待监测锂电池的降温力度比例系数，根据待监测锂电池的降温力度比例系数，对待监测锂电池的散热扇风速和工作电流进行调控，实现对锂电池温度的智能化和精准性控制，从而保障锂电池的使用安全。
776
0

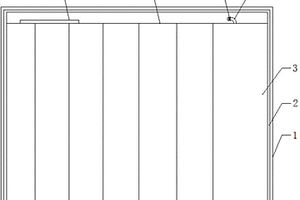

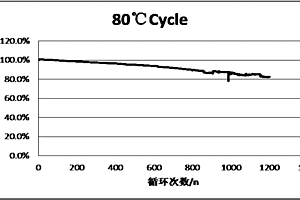

本发明涉及锂电池技术领域，公开了一种长日历寿命的锂电池及其制作方法，包括正极片、负极片和隔膜，正极片由双面都涂覆有正极浆料的铝箔构成，负极片由双面都涂覆有负极浆料铜箔构成，隔膜由基膜和陶瓷涂层构成；正极片、隔膜与负极片叠加在一起浸润在电解液里并置于铝膜中。陶瓷涂层能有效防止箔材毛刺穿透正负极浆料并刺穿隔膜，避免电池自放电和内短路的风险，有效延长锂电池的日历寿命，提升锂电池的安全性能。本发明提供一种长日历寿命的锂电池，具有高循环倍率和长日历寿命的优点；本发明还提供一种一种长日历寿命的锂电池的制作方法，制作出来的锂电池具有高循环倍率和长日历寿命的优点。
中冶有色为您提供最新的浙江杭州有色金属理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年10月15日 ~ 17日
