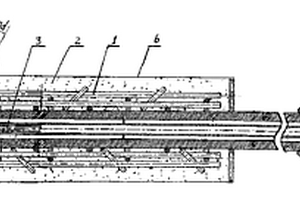

铁水精炼用吹氩枪 742

 0

本实用新型属冶金脱硫设备领域，尤其涉及一种铁水精炼用吹氩枪，包括耐火防护层（6）、中心喷管（1）及护管（2）；在中心喷管（1）的下端口固定设有四通式分配器（4）；四通式分配器（4）下部两侧端口处固定设有石墨喷嘴（5）；耐火防护层（6）固定设于护管（2）的外部；在耐火防护层（6）内，横向固定设有圆盘网格状金属骨架（7）；在耐火防护层（6）内纵向固定设有条形筋（8）；圆盘网格状金属骨架（7）与条形筋（8）固定相接；所述圆盘网格状金属骨架（7）的外周与耐火防护层（6）的距离为7～9mm；在护管（2）的外壁纵向固定设有四个外防护管（9）。本实用新型构简单，使用寿命长，维修方便。

脱磷喷枪 719

 0

本实用新型属于冶金铁水预处理脱磷设备领域，尤其涉及一种脱磷喷枪，包括外护管（2）及中心管（1）；其特征在于，所述中心管（1）置于外护管（2）内；所述外护管（2）采用方管结构；在所述外护管（2）外部经保温隔层（7）固定设有外部辅助护管（3）；所述外部辅助护管（3）套于外护管（2）之外；所述外部辅助护管（3）外设有耐火防护层（4）；所述耐火防护层（4）内固定设有格栅状金属骨架（5）。本实用新型工作寿命长，高温使用性能理想。

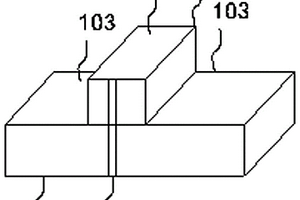

电炉工作衬用镁碳砖 688

 0

本实用新型属冶金行业电炉耐火衬领域，尤其涉及电炉工作衬用镁碳砖，包括第一镁碳砖单元（1）及第二镁碳砖单元（2）；所述第一镁碳砖单元（1）包括第一六面体A（101）及第二六面体A（102）；所述第一六面体A（101）与第二六面体A（102）垂直相接，并对称形成装配牙口A（103）；所述第二镁碳砖单元（2）包括第一六面体B（201）及第二六面体B（202）；所述第一六面体B（201）与第二六面体B（202）垂直相接，并形成装配牙口B（203）。本实用新型结构简单，压紧力强，不易脱落与损坏。本实用新型通过两种异型镁碳砖砖本体的组合设计，使耐火砖的装配结构更加稳定。

不传递力补偿器 932

 0

不传递力补偿器,由壳体和补偿带构成,壳体结构比较简单(角钢法兰),补偿带由非金属织物、膜和金属网、箔构成。这种不传递力补偿器,广范地应用于发电、冶金、石化和建材等企业。其口径可方可圆、可大可小;使用寿命在14个月以上。

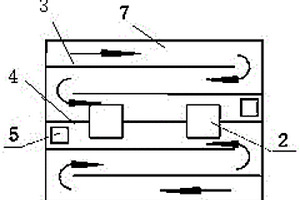

缓冷坑坑盖 725

 0

本实用新型涉及一种缓冷坑坑盖，属于冶金行业钢材热处理缓冷坑设备技术领域。技术方案是：缓冷坑坑盖为箱体结构，箱体的中间设有贯穿箱体的坑内热空气出口（2），箱体的上面设有冷空气进气口（1），箱体的下面设有预热空气进坑入口（5），箱体的内部设有多块预热隔板（3），多块预热隔板（3）之间构成冷空气预热通道（7），所述冷空气预热通道（7）为S型，冷空气进气口（1）和坑内热空气出口（2）上均设有盖板（6）。本实用新型的有益效果是：利用高温钢材自身热量对进入缓冷坑的外部冷空气进行预热，避免钢材直接接触外部冷空气，既保证了钢材缓冷效果，又把缓冷时间控制到了最短，提高了缓冷坑的周转使用效率。

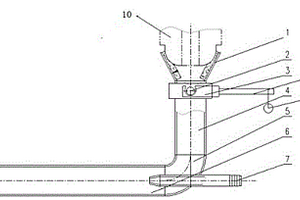

连铸水口烘烤负压抽风装置 873

 0

本实用新型涉及一种连铸水口烘烤负压抽风装置，属于冶金行业连铸设备技术领域。技术方案是：包含喇叭口（1）、连接座（3）、吸风管（4）、弯头（5）、排风管（6）、压缩空气管（7）、配重杆（8）和配重（9），喇叭口（1）固定在连接座（3）上，吸风管（4）的一端通过连接座（3）与喇叭口（1）连通，吸风管（4）的另一端通过弯头（5）与排风管（6）连接，压缩空气管（7）连接在弯头（5）上，压缩空气管（7）的中心线与排风管（6）的中心线重合，配重杆（8）的一端固定在连接座（3）上，配重杆（8）的另一端设有配重（9）。本实用新型的有益效果是：利用压缩空气的吹扫形成负压，把中包内的火焰引入水口，提高水口的烘烤效果。

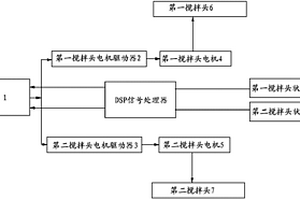

铁水脱硫站自动控制系统 1152

 0

本实用新型属于冶金炼钢脱硫工艺领域，尤其涉及一种铁水脱硫站自动控制系统，它包括上位机（1）、第一搅拌头电机驱动器（2）、第二搅拌头电机驱动器（3）、第一搅拌头电机（4）、第二搅拌头电机（5）、第一搅拌头（6）、第二搅拌头（7）、第一搅拌头状态传感器（8）及第二搅拌头状态传感器（9）；上位机（1）的输出端口分别与第一搅拌头电机驱动器（2）及第二搅拌头电机驱动器（3）的输入端口相接；第一搅拌头状态传感器（8）及第二搅拌头状态传感器（9）信号输出端口分别经DSP信号处理模块与上位机（1）的信号输入端口相接。本实用新型结构简单，控制精度高，可靠性理想，故障率低。

KR法铁水脱硫用搅拌装置 714

 0

本实用新型属冶金铸造行业脱硫装置领域，尤其涉及一种KR法铁水脱硫用搅拌装置，它包括法兰连接件（1）、与所述法兰连接件（1）固定相接的搅拌轴（2）及与搅拌轴（2）下部固接的搅拌叶片（4）；其特征在于：所述搅拌叶片（4）的迎铁面（401）为凸弧形面；所述搅拌叶片（4）的背铁面（402）为凸弧形面；所述搅拌叶片（4）的叶片底部（403）宽度a小于叶片顶部（404）宽度b；所述搅拌叶片（4）的叶片底部（403）与背铁面（402）夹角处为凸弧形面；所述搅拌叶片（4）为三叶片结构；所述搅拌叶片（4）的侧壁外角（406）为凸弧形面。本实用新型结构简单，工作寿命长，成本低廉，搅拌效果理想。

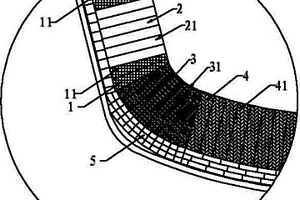

转炉炉底砌筑结构 701

 0

一种转炉炉底砌筑结构，属于冶金窑炉技术领域。其方案如下：转炉炉底由调整砖层、熔池砖层、转角砖层及炉底砖层构成，所述的熔池砖层上下对称砌筑调整砖层，每块调整砖、熔池砖、转角砖及炉底砖分别与炉底壁面垂直。将调整砖、转角砖上下底面制成倾斜面，完成调整砖层、熔池砖层、转角砖层、炉底砖层砌筑时的曲线过渡，使得砌筑后各砖层与炉底壁面完全贴合，无空隙连接。完全避免了出现沉降、蚀空、松动、整体性被破坏等窜钢隐患，增加了生产的安全性。

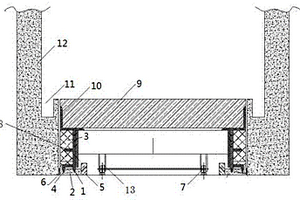

车底式加热炉台车密封隔热保护装置 914

 0

本实用新型涉及一种车底式加热炉台车密封隔热保护装置，属于冶金行业车底式加热炉台车密封隔热设备技术领域。技术方案是：包含砂封刀组件（1）、砂封（2）、砂封槽（4）、台车轨道（7）、台车（9）和台车轮（13），在台车（9）下方的两侧分别固定一个砂封刀组件（1），砂封刀组件（1）的下端设在砂封槽（4）内，在砂封槽（4）中填入砂子形成砂封（2），其特征在于：砂封刀组件（1）上设有高铝纤维（3），砂封（2）中设有空气管（6），所述空气管（6）上设有多个空气喷口，砂封槽（4）的外侧砌筑有砂封槽挡墙（5）。本实用新型的有益效果是：能够避免炉壁砂封刀组件下沉、变形、移位，提高台车两侧与炉墙的密封效果。

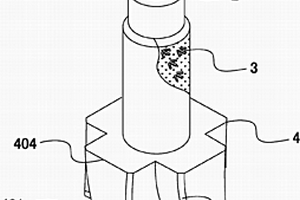

铁水脱硫用搅拌头 744

 0

本实用新型属冶金铸造行业专用搅拌装置领域,尤其涉及一种铁水脱硫用搅拌头,它包括法兰连接件(1)、与所述法兰连接件(1)固定相接的搅拌轴(2)、与所述搅拌轴(2)下部固接的搅拌叶片(4)、配于搅拌轴(2)及搅拌叶片(4)上的耐火材料层(5);所述搅拌叶片(4)的横截面呈“丫”字结构,其工作叶片(401、402、403)间的夹角a为120°;在所述搅拌轴(2)内还设有冷却管(3);所述冷却管(3)的底部设有通孔(6);所述冷却管(3)的内腔经通孔(6)与搅拌轴(2)内壁及冷却管(3)形成的柱状腔体(7)相通。本实用新型结构简单,工作寿命长,无硫渣堆积现象发生。

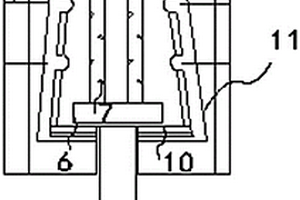

精炼钢包透气砖 1046

 0

本实用新型属冶金行业钢包用耐火材料领域，尤其涉及精炼钢包透气砖，包括外体（1）、芯子（2）、透气管（3）及铁皮衬（4）；所述铁皮衬（4）包覆于芯子（2）之上，并置于外体（1）内；在所述芯子（2）内纵向设有数个气隙（5）；所述透气管（3）的端口经芯子（2）底部的气室（6）与气隙（5）相通；所述气隙（5）内设有气旋片（7）；所述铁皮衬（4）的外壁纵向设有数个凹环（8）；在所述铁皮衬（4）的外部设有铁皮防护层（11）。本实用新型结构简单，安全性高，可靠性好，氩气吹成效果理想。

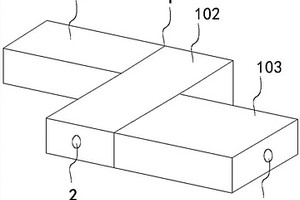

异形结构镁碳砖 683

 0

本实用新形属冶金行业钢包耐火衬领域，尤其涉及一种异形结构镁碳砖，包括本体（1）；所述本体（1）呈折形柱状结构，其包括第一柱体单元（101）、第二柱体单元（102）及第三柱体单元（103）；所述第一柱体单元（101）、第二柱体单元（102）及第三柱体单元（103）均为正六面体；所述第一柱体单元（101）与第二柱体单元（102）垂直相接；所述第二柱体单元（102）与第三柱体单元（103）垂直相接。本实用新形结构简单，压紧力强，不易脱落与损坏。

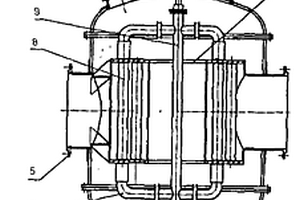

天然气过滤器 920

 0

一种天然气过滤器, 能滤除天然气供气系统中杂 质, 应用于石化、冶金等领域。其结构为 : 电动机与减速机相连, 减速机的输出端连接传动轴, 壳体内固定过滤筒, 过滤柱设置在 过滤筒内, 排渣反冲管固定在传动轴上, 反冲管通过弹簧压紧在 过滤筒上下端面上, 排渣反冲管设有杂质出口。差压控制器设置 在过滤器内。该产品可利用自身压力实现自清洗过滤柱, 反冲洗 可靠、耐用, 可连续工作; 本机过滤柱是用梯形截面的不锈钢丝 缠绕焊接在多棱骨架上而制成, 便于反冲时能使滤渣顺利排除 充分利用过滤空间, 其有效过滤面积为入口面积的2—3倍, 反冲 频率低, 阻力损失小, 显著地缩小了过滤器的体积。

金属连铸喂钢带机用电磁振动器 1054

 0

本实用新型属冶金连铸设备领域，尤其涉及一种金属连铸喂钢带机用电磁振动器，它包括塑料支撑架（1）及线圈（2）；在塑料支撑架（1）的中部区域设有柱形槽口（3）；在柱形槽口（3）内设有柱形永久磁芯（4）；柱形永久磁芯（4）与柱形槽口（3）动配合；在柱形永久磁芯（4）的中部区域横向设有钢带插口（5）；在柱形永久磁芯（4）内纵向设有螺杆通道（6）；柱形槽口（3）的底部固定设有柱塞（7）；柱塞（7）上设有螺杆卡具（8）；螺杆卡具（8）中的螺杆（9）经螺杆通道（6）伸入钢带插口（5）内；所述螺杆通道（6）与螺杆（9）滑动相接。本实用新型操作简单，钢带更换方便，功能稳定，使用寿命长。

高炉布料溜槽角度校正工具 964

 0

本实用新型涉及一种高炉布料溜槽角度校正工具，属于冶金行业高炉布料溜槽角度校正设备技术领域。技术方案是：包含连接杆（1）、后端角钢（2）、前端角钢（3）、量角器（4）、指针（5）和紧固螺栓（6），连接杆（1）的两端分别垂直固定后端角钢（2）和前端角钢（3），量角器（4）固定在后端角钢（2）上，量角器（4）上设有一个指针（5），所述指针（5）通过紧固螺栓（6）固定在量角器（4）的中心点上。本实用新型的有益效果是：能够方便的对布料溜槽角度进行校正，从而保证了布料角度的精准性。不需要凉炉后搭吊盘人员进入其内部测量，避免人员进入高炉内部带来的次生危险。

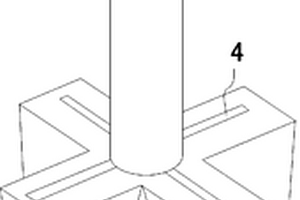

四叶片铁水脱硫搅拌装置 699

 0

本实用新型属冶金铸造行业脱硫装置领域，尤其涉及一种四叶片铁水脱硫搅拌装置，它包括法兰连接件（1）、与所述法兰连接件（1）固定相接的搅拌轴（2）、与搅拌轴（2）下部固接的搅拌叶片（4）、配于搅拌轴（2）及搅拌叶片（4）上的耐火材料层（5）；所述搅拌叶片（4）为四个，且彼此呈90º夹角；在所述搅拌叶片（4）之间固定设有锥形保护座（6）；搅拌叶片（4）立面的纵向偏角10º≤a≤15º。本实用新型结构简单，成本低廉，使用寿命长，通过在搅拌叶片之间固定设有锥形保护座结构，可有效避免熔体喷溅现象发生，搅拌头在工作时可承受巨大的搅拌扭矩。

钢包用炉底砖 1064

 0

本发明属冶金行业钢包耐火部件领域，尤其涉及一种钢包用炉底砖，包括第一镁碳砖本体（1）及第二镁碳砖本体（2）；第一镁碳砖本体（1）及第二镁碳砖本体（2）为长方体体结构；第一镁碳砖本体（1）的一侧面纵向平行设有两个第一凸棱（301）；在第一镁碳砖本体（1）的另一侧面对应所述第一凸棱（301）位置纵向平行设有两个第一凹槽（401）；第二镁碳砖本体（2）的一侧面纵向平行设有两个第二凸棱（302）；在第二镁碳砖本体（2）的另一侧面对应所述第二凸棱（302）位置纵向平行设有两个第二凹槽（402）；第一凸棱（301）与第二凹槽（402）相嵌合。本发明结构简单，压紧力强，不易脱落与损坏。

铁水脱硫镁剂喷枪 1143

 0

本发明属黑色冶金范畴,具体涉及在铁水包中对铁水进行炉外处理的铁水脱硫镁剂喷枪,其特点是包括:枪本体(6)、骨架(1)、配于骨架(1)外部的耐火衬(2)、与所述骨架(1)配接的通道(3);所述通道(3)的出口处采用弯曲结构。所述通道(3)的出口处为可拆装结构,其端口喷嘴(4)与所述通道(3)封接。所述喷嘴(4)采用难熔性热强材料。所述喷嘴(4)以螺纹方式与通道(3)配接。所述通道(3)的出口处的弯曲角度Α为30～50°,弯曲半径R≥100MM。在所述喷嘴(4)的外部配有耐火套管(5)。本发明保证了镁粒(不带添加剂)能稳定地入铁水中,并保证了铁水包脱硫有很高的指标。

长寿命铁水脱硫搅拌头 987

 0

本发明属冶金铸造行业专用搅拌装置,尤其涉及一种长寿命铁水脱硫搅拌头,它包括法兰连接件(1)、与所述法兰连接件(1)固定相接的搅拌轴(2)、配于搅拌轴(2)内的内管(3)、与搅拌轴(2)下部固接的搅拌叶片(4)及耐火材料层(5);内管(3)的底部设有通孔(6);内管(3)的内腔经通孔(6)与搅拌轴(2)内壁与内管(3)形成的柱状腔体(7)相通;在搅拌叶片(4)及搅拌轴(2)上固定设有锚固件(8);在锚固件(8)的端部固定设有条状筋(9);在条状筋(9)上固定设有应力调整机构(10);在应力调整机构(10)上固定设有爪型锚固件(11)。本发明工作寿命长,耐火材料与搅拌头本体锚固件附着度高。

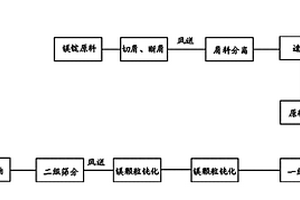

镁基脱硫剂的制备方法 693

 0

本发明属冶金铁水脱硫技术领域,尤其涉及镁基脱硫剂的制备方法,包括(1)将镁锭原料进行加工,送造粒机造粒;(2)将步骤(1)产物送入第一组旋风罐(101)入口,再由第一组旋风罐(101)的出料口进入第一组一级落料仓(201),接续由第一组一级落料仓(201)出料口进入第一组二级落料仓(301),然后风送到末级旋风罐(401)中,最终进入末级储料罐(501)及一级振动筛(1001)中进行筛分;(3)将原料颗粒进行钝化,加热搅拌后的钝化镁料落入钝化镁储存仓中;(4)钝化镁经散热输送机构送至旋风分离器内,对钝化镁料进行精选。本发明安全性能好,环保效能显著,阻燃时间适宜,颗粒度范围值适应喷枪结构需求。

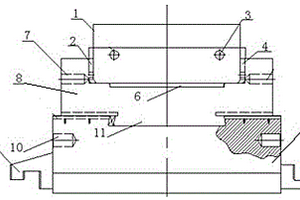

阶梯轴锻造成形专用辅具 1143

 0

本实用新型涉及一种阶梯轴锻造成形专用辅具，属于冶金行业阶梯轴锻造技术领域。技术方案是：辅具本体（1）上半部的纵截面为直角三角形，辅具本体（1）下半部的纵截面为矩形，辅具本体（1）下半部的两侧分别设有左定位键（2）和右定位键（4），辅具本体（1）上设有辅具本体吊装孔（3）；所述底座（8）的上方设有凹槽，辅具本体（1）通过左定位键（2）和右定位键（4）定位在底座（8）上方的凹槽内，底座（8）的底部设有与锻造砧座（12）相配合的燕尾定位结构（11），底座（8）通过燕尾定位结构（11）固定在锻造砧座（12）上。本实用新型的有益效果是：避免在台阶处出现锻造余块，保证产品外观尺寸满足要求，节省原材料，降低生产成本。

蒸发室型单吹脱硫喷枪 963

 0

本实用新型属冶金铁水脱硫设备领域，尤其涉及一种蒸发室型单吹脱硫喷枪，包括装配法兰及枪体；在芯管的外部固定设有套管；在锥形蒸发室的侧壁内设有锥形环状通道；在锥形蒸发室底部区域设有排气口；排气口的上部入口与锥形环状通道相通；锥形环状通道的上部入口与环流通道相通；在装配法兰上设有惰性气体入口；惰性气体入口与配气室相通；环流通道的顶部与配气室相通。本实用新型结构简单，使用寿命长，脱硫剂进入液相熔体均匀，脱硫效率高。

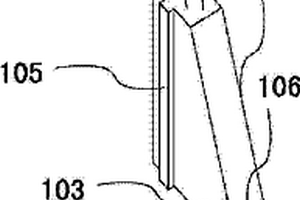

钢包用铝镁碳砖 1027

 0

本实用新型属冶金行业钢包包沿耐火部件领域，尤其涉及一种钢包用铝镁碳砖，包括第一铝镁碳砖本体（1）及第二铝镁碳砖本体（2）；第一铝镁碳砖本体（1）为方型结构体；方型结构体为长方体一角被第一斜面（106）垂直截去后形成的直角六面体；在第一左侧面（103）及第一右侧面（104）上纵向平行设有凸起（105）；第二铝镁碳砖本体（2）为方型结构体；方型结构体为长方体一角被第二斜面（206）垂直截去后形成的直角六面体；在第二左侧面（203）及第二右侧面（204）上对应凸起（105）位置纵向平行设有凹槽（205）。本实用新型结构简单，压紧力强，渣线砖不易脱落，砌筑效率高，可有效缓冲工作衬高温膨胀应力。

弹簧钢的冶炼方法 1087

 0

一种弹簧钢的冶炼方法属于冶金技术领域，其步骤为BOF初炼工序出钢过程依次加入钢砂铝、高碳锰铁、高碳铬铁、硅锰合金、白灰、精炼复合渣，出钢过程严禁下渣，出钢后喂入铝线；LF精炼工序中精炼渣系碱度为5.0～6.0，其成分组成及重量含量为CaO：50～55%、Al₂O₃：28～32%、SiO₂：8～12%、MgO≤8%、(TFe+MnO)≤0.5%、其它成分：0.3～1.2%；VD真空处理过程中氩气流量150～400NL/min，破空后软吹时氩气流量≤18L/min；连铸工序拉速为0.56‑0.62 m/min。本发明可实现成品[P]含量≤0.015%，[S]含量≤0.003%，无大尺寸夹杂物。

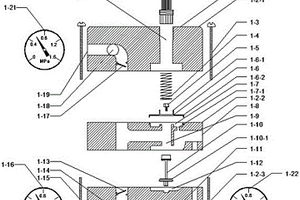

气动阀门气源冗余装置 882

 0

本发明涉及一种气动阀门气源冗余装置，属于冶金行业气动阀门技术领域。技术方案是：壳体上部设有调压腔（1‑20），壳体上部和壳体中部之间构成均压腔（1‑7），壳体中部与壳体下部之间构成中间腔（1‑12），壳体左侧设有与气源A（3）、气源B（4）连接的进气腔A（1‑19）和进气腔B（1‑15），壳体右侧设有与气动阀门（2）连接的出气腔（1‑8）；所述中间腔（1‑12）与进气腔A（1‑19）、进气腔B（1‑15）及出气腔（1‑8）连通，所述均压腔（1‑7）与出气腔（1‑8）连通。本发明的有益效果是：可同时为气动阀门提供两路气源，在一路气源缺失的情况下，另一路气源能够保证气动阀门不会出现控制失灵或复位动作。

KR螺旋式搅拌器 658

 0

本发明属冶金铸造行业脱硫装置领域，尤其涉及一种KR螺旋式搅拌器，在搅拌轴（1）上固定设有螺旋叶片（4）；在搅拌轴（1）的中部纵向设有芯管（5）；在芯管（5）外固定设有冷却套管（7）；冷却套管（7）内壁与芯管（5）外壁之间形成冷却介质通道（8）；在搅拌轴（1）的底部设有喷吹机构（9）；喷吹机构（9）包括冷却仓（901）、异型喇叭喷吹口（902）及涡轮叶片（903）；异型喇叭喷吹口（902）置于冷却仓（901）内；芯管（5）的底部与异型喇叭喷吹口（902）相通；冷却介质通道（8）与冷却仓（901）相通。本发明具有结构简单，工作寿命长，成本低廉，脱硫搅拌效果理想等特点。

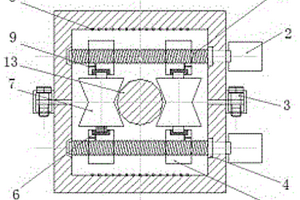

棒材轧机可调式导卫 999

 0

本发明涉及一种棒材轧机可调式导卫，属于冶金行业棒材连轧生产线技术领域。技术方案是：在导卫框架（14）内按照棒材的轧制方向设置多对竖直布置的导轮（7），所述导轮（7）的外表面为两个对称的锥面，导轮（7）中间的直径小于两端的直径，导轮（7）具有导轮轴，导轮轴的两端分别通过圆锥轴承（6）安装在导轮座（5）上，导轮轴两端的导轮座（5）分别连接在丝杆（1）上，丝杆（1）上下平行布置，丝杆（1）的两端分别通过丝杆轴承（4）转动连接在导卫框架（14）上，液压马达（2）与丝杆（1）驱动连接。本发明的有益效果是：可以在不停产的情况下直接更换轧槽和导卫，大幅提高生产效率，降低生产成本，适用于多规格棒材的生产。

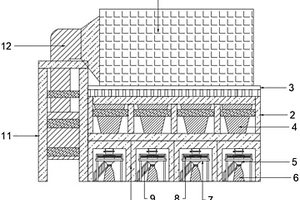

新型电厂灰斗下料结构 1080

 0

本实用新型提供一种新型电厂灰斗下料结构，涉及火法冶金设备技术领域，包括收尘室，收尘室的底部固定连接有承重楼层。本实用新型：将收尘室较传统面积扩建20㎡，提高收尘效果，在四组电厂灰斗的下料口底部安装密封型料罐，密封型料罐的密封性比传统下料结构中的刮板机更好，在密封型料罐的底部设置缓冲盖，在缓冲液压杆的固定作用下缓冲盖的顶部收集足够的灰渣时自动下落至储灰袋的内部，刮板机故障率高，密封型料罐能够有更长的使用寿命周期，减少经济成本，且密封型料罐相对于刮板机更好清理维护，提高维修人员的工作效率，防止了刮板机板结料严重、不便维护且在粉尘温度高刮板机膨胀量大导致设备损坏的问题。

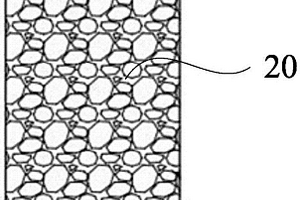

换热管及换热器 1112

 0

本实用新型涉及换热器技术领域，尤其是涉及一种换热管及换热器，换热管包括内管以及外管，外管套设在内管的外部；内管为碳化硅内管；外管为泡沫碳化硅外管；内管的内壁设置有第一凸起；外管的外壁设置有第二凸起。内管以及外管具有耐高温、耐腐蚀、导热快的优点，尤其对于换热管导热快的特性，当换热管内部流动液体时，液体与外界热交换，提高换热效率，适应于电厂、化工、冶金、建材等具有强腐蚀且换热要求高的换热元件领域。泡沫碳化硅外管的孔径尺寸、体积分数和比表面积均可调节。当换热管的内部流动有换热液体，第一凸起对换热液体扰流，强化管内流体的传导放热系数，提高换热效率；第二凸起起到增大换热面积的作用，提高了换热效率。
