陕西有色金属湿法冶金技术理论与应用

垃圾焚烧飞灰资源化处置方法 886

 0

本发明涉及一种垃圾焚烧飞灰资源化处置方法，所涉及的方法包括：将垃圾焚烧飞灰加入熔盐中反应；反应过程中生成的飞灰熔盐从熔融态氯化钠中排出并沉淀于熔融态氯化钠底部，收集底部的飞灰熔盐渣作为水泥添加剂使用；反应过程中产生挥发性气体通过冷凝收集其中的重金属，其余气体排出；所述熔盐为氯化钠、氯化钾、氯化钙、氯化镁、碳酸钠和硫酸钠中的一种或者两种以上组合物。本发明的处理方法工艺简单，资源化利用程度高。

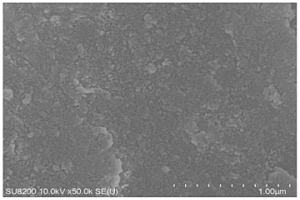

用于降解罗丹明B的钛基二氧化铅电极及其制备方法和应用 702

 0

本发明属于电化学催化氧化水处理领域，涉及一种用于降解罗丹明B的钛基二氧化铅电极及其制备方法和应用。该钛基二氧化铅电极，包括钛基体、锡锑氧化物层、活性层(Ce、SDBS共掺)；该电极的制备方法，在热沉积有锡锑氧化物底层的钛基体上直接进行PbO₂活性层的沉积，取消了α‑PbO₂层的制备工序，简化了钛基二氧化铅电极的制备工序，进而提高钛基二氧化铅电极的制备效率；由于取消了α‑PbO₂层的制备工序，也相应地取消了该工序中需要调整和控制的工艺参数，有利于产品成品合格率的提高，降低生产成本，同时大大提高了钛基二氧化铅电极的高析氧电位、催化活性、强化寿命。

低浓度重金属铬（VI）的深度净化方法 774

 0

本发明公开了一种低浓度重金属铬(VI)的深度净化方法，包括以一定质量比的基础聚合物、液相载体、保护剂、有机溶剂共混溶解，通过溶剂挥发相转化法制备固相液膜；以及以固相液膜与外电场协同作用下的电膜萃取技术对低浓度铬(VI)的高效选择性去除方法。本发明所提供的固相液膜制备工艺简便，化学试剂用量较少，成本低廉。电膜萃取过程萃取与反萃同步，速率快，能耗低，操作简便灵活，无污染。本发明提供的铬(VI)的深度净化方法，对铬(VI)的选择性强，去除率高，可实现低浓度铬(VI)的彻底净化。是一种针对重金属铬污染水体的绿色环保处理方法。

锂钠分离的新方法 667

 0

本发明提供了一种锂钠分离的新方法，其创新性地提出了连续式锂钠分离的新方法。锂钠分离母液、淋洗液1、解吸液、淋洗液2、锂钠分离吸附尾液分别通过位于多通转换阀系统转盘上下的锂钠分离母液进料管、淋洗液1进料管、解吸液进料管、淋洗液2进料管、吸附尾液顶解吸液进料管，通过多通转换阀系统内孔道和通道分别进入到对应的树脂柱中后，从吸附尾液出料管、淋洗液1出料管、合格液出料管、淋洗液2出料管、吸附尾液顶解吸液出料管，完成整个工艺过程，树脂柱通过位于多通转换阀系统的通道进行串联或者并联连接；该方法简单易操作树脂利用率提高20％以上、效率提高40％以上，生产成本可降低30‑50％。提高了生产可靠性，并且可实现全年无歇运转。

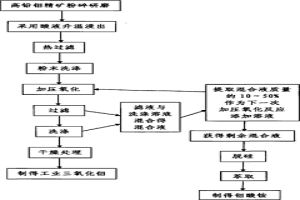

由钼精矿生产工业氧化钼的方法 653

 0

本发明公开了一种由钼精矿生产工业氧化钼的方法,包括以下步骤:一、钼精矿粉碎研磨;二、采用酸液进行升温浸出;三、热过滤;四、粉末洗涤;五、加压氧化;六、过滤并相应获得滤饼和滤液;七、滤饼洗涤:用水对滤饼进行洗涤并对洗涤后所获得洗涤溶液进行收集,将洗涤溶液与步骤六中滤液进行混合并得钼溶液,取钼溶液的10～50%作为下一次加压氧化反应的加压氧化反应添加溶液;八、干燥处理并制得工业三氧化钼。本发明设计合理、加工步骤简单、实现方便且使用效果好、经济价值高、钼回收率可达99%以上,能有效解决现有由高铅钼精矿生产工业氧化钼过程中存在的钼回收率低、烟气及烟尘污染严重、所产生低浓度二氧化硫难以制酸等问题。

稀土改性铝基吸附剂及其制备方法和应用 689

 0

本发明公开一种稀土改性铝基吸附剂及其制备方法和应用，所述稀土改性铝基吸附剂为介孔材料，包括羟基铝和醋酸镧，所述羟基铝的孔道内填充有醋酸镧。制备时，向La(NO₃)₃水溶液中加入拟薄水铝石并分散均匀，得到浊液；向所述浊液中加入冰乙酸，同时进行搅拌，直至浊液形成溶胶；将所述溶胶烘干至恒重，得到所述稀土改性铝基吸附剂。本发明制备方法无需高温焙烧工艺，且操作简便，耗时较短，设备简易，适用于工业化批量生产。本发明稀土改性铝基吸附剂性能稳定，条件适应性强，吸附速率快，且在参与竞争吸附时具有较强的氟离子吸附能力，因此可适用于工业电解锌溶液中氟离子的脱除。

阳极泥-聚乙烯复合阳极板的制备方法 1058

 0

本发明公开了一种阳极泥‑聚乙烯复合阳极板的制备方法，具体按以下步骤实施：步骤1、将聚乙烯粉末PE、导电炭黑CB和Cu粉置于烧杯中，搅拌均匀得到复合粉末；步骤2、先将步骤1得到的复合粉末置于模具中，然后将回路状铜丝置于复合粉末中，再将模具置于电阻炉中采用熔融共混法低温压制复合，最后冷却至室温脱模得到导电聚乙烯复合材料；步骤3、从下到上依次将阳极泥、导电聚乙烯复合材料、阳极泥置于模具中，然后将模具置于电阻炉中进行低温压制复合，冷却至室温后脱模得到阳极泥‑聚乙烯复合阳极板。铜丝在导电聚乙烯复合材料中形成导电通道，降低了复合材料的电阻率，大幅度提高了锌电积速率。

矿棉诱导脱除硫酸盐溶液中钙镁离子的方法 672

 0

本发明公开一种矿棉诱导脱除硫酸盐溶液中钙镁离子的方法，包括如下过程：将装有经过预处理后的矿棉的耐腐蚀网状框架放置于输送硫酸盐溶液的管路或储液槽中，使硫酸盐溶液与框架内的矿棉充分接触，硫酸盐溶液中的钙离子和镁离子在预处理后的矿棉上形成结晶；其中，矿棉的预处理过程为：将矿棉在硫酸溶液浸泡，使矿棉中能够被硫酸溶液溶解的物质溶解，且使矿棉表面变的凹凸不平。本发明能够降低含钙镁离子的过饱和硫酸盐中钙镁的含量，并能够实现钙镁结晶与溶液的快速分离，有利于减少溶液循环过程中在溶液输送设备中硫酸钙镁的结晶量，提高设备运转效率。

铁离子吸附树脂、制备方法及在去除溶液中铁离子的应用 883

 0

本发明公开了一种铁离子吸附树脂及其制备方法以及在去除溶液中铁离子中的应用。本发明先用悬浮聚合法制备出苯乙烯骨架的树脂，然后经过氯化、磷酸化、磺化的过程，制备出具有不同磷酸结构的磺酸树脂。本发明所制备的磺酸树脂对铁的结合能力较强，具有去除铁离子精度高，能够在复杂环境下使用，解析彻底等优势。

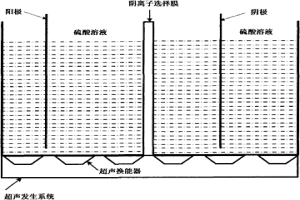

利用超声电化学制备过一硫酸的方法 951

 0

本发明公开了一种超声电化学制备过一硫酸的方法,该方法将硫酸溶液置于电解槽中,纯铂为阳极,阴极为铅板或者热震石墨,磺酸基阴离子选择膜分隔阴阳极,电解槽底部加入超声波,电解温度为0-40℃,电解电压保持在3V～7V,电流密度为1000A/m2-6000A/m2,所加入的超声波频率为20kHz～100kHz,超声声强为5-20W/m2,超声电解时间为1～5小时,在阳极区硫酸溶液中硫酸根发生氧化反应,生成过一硫酸。该方法比常规高浓度合成法制备过一硫酸的方法具有方法简便、减少能耗、缩短反应时间和生成氧化剂活性较高等特点。

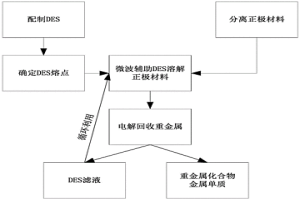

基于微波辅助低共熔溶剂的锂离子电池重金属回收方法 1102

 0

本发明基于微波辅助低共熔溶剂的锂离子电池重金属回收方法，操作方便，回收工艺时间短，萃取效率高，对环境无二次污染。其包括如下步骤：步骤1，配制低共熔溶剂；步骤2：确定低共熔溶剂熔点温度；步骤3：微波辅助低共熔溶剂溶解锂离子电池正极材料；将废弃的锂离子电池正极材料浸泡于低共熔溶剂中，并于微波加热装置中加热搅拌至锂离子电池正极材料完全溶解得到电解混合物；步骤4；电解回收重金属；将电解混合物置于电解池中进行电解，通电一段时间后除锂离子外的重金属离子以氢氧化物的形式沉积于工作电极，将氢氧化物煅烧后得到合成锂离子电池正极材料所需的金属氧化物；继续通电锂离子以金属单质的形式沉淀于工作电极，过滤得到锂单质。

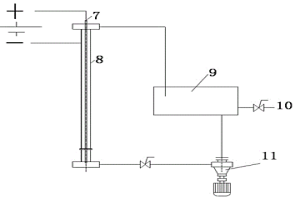

管状阳极的制作方法 1074

 0

本发明涉及机械领域，尤其涉及一种管状阳极的制作方法。制备2mm壁厚的定长钛管→完成外防腐涂层涂覆→碱浸除油→水洗→草酸腐蚀→水洗→内电积导电铜层→高温烫洗→预装→充氮排氧→密封→包装；对机械加工完成的部件完成氧化物涂层涂覆；所述完成外涂层涂覆钛管，随后完成内部电沉积铜；所述完成电沉积铜的外涂层钛管安装上封头及封头密闭垫、安装导电铜螺管、排出空气、安装下封头即可投入使用。依据本发明路线制作的管状阳极可以满足旋流电积/电解设备的对阳极高电流密度的要求，制作工艺简单、造价低廉。在阳极电流密度3000A/㎡的高酸腐蚀条件下可稳定工作超过2年，系统电化学过程阳极电流效率可达95%以上。

垃圾焚烧飞灰无害化处置方法 867

 0

本发明涉及一种垃圾焚烧飞灰无害化处置方法。所涉及的方法包括：将垃圾焚烧飞灰加入熔融态氯化钠中反应，反应过程中产生飞灰熔盐渣和挥发性气体；所述反应过程中生成的飞灰熔盐渣从熔融态氯化钠中沉淀于熔融态氯化钠底部，收集底部的飞灰熔盐渣后将其填埋；所述反应过程中产生挥发性气体通过冷凝收集其中的重金属，其余气体排出；所述垃圾焚烧飞灰中添加有熔盐助剂。本发明的处理方法工艺简单，飞灰体积减少50％，飞灰熔盐渣重量减少50％，体积、重量减容率明显。

用于盐湖卤水中提锂的螯合树脂深度除镁方法 777

 0

本发明公开了一种用于盐湖卤水中提取锂的除镁新方法，是针对盐湖原卤水在经过锂吸附剂和阳离子交换树脂处理后得的镁锂比为1：1以下的除镁液，在0-100℃下以0.5-20BV/h的速度通过螯合树脂进一步除镁后，再浓缩沉淀制取碳酸锂。该方法具有耗费化工原料少，工艺简单，操作容易，无污染，产品中镁含量显著降低而锂纯度高的优点。

重金属铬（VI）和镉（II）的分离方法 896

 0

本发明公开了一种重金属铬(VI)和镉(II)的分离方法，包括一种季铵盐型离子液体为载体的聚合物包容液膜的制备方法，及其通过液膜与外电场联合的电膜萃取技术对铬(VI)和镉(II)的分离。本发明通过萃取与反萃同步的液膜分离技术，在外电场协同下可以高效、高选择性地萃取、分离及富集铬(VI)和镉(II)，去除率高，残留率低，是一种针对含铬、镉等重金属污染水体深度净化的新方法。既能同时解决工业废水中含有的低浓度重金属铬(VI)和镉(II)的达标排放，又可以将重金属铬(VI)或镉(II)从与其它金属阳离子的共混溶液中选择性提取和富集，实现回收再利用。是一种低能耗、高效、环保的绿色技术。

对汞离子具有吸附选择性的接枝壳聚糖-二氧化锰复合吸附材料的制备方法 992

 0

本发明涉及对汞离子具有吸附选择性的接枝壳聚糖‑二氧化锰复合吸附材料的制备方法：以壳聚糖为材料，以硫代卡巴肼为交联剂，制备得交联壳聚糖；以交联壳聚糖为母体，2‑氯甲基苯并咪唑为配体，对交联壳聚糖微球进行化学接枝，得接枝的交联壳聚糖微球；再与二氧化锰进行复合，制备得到对汞离子具有吸附选择性接枝壳聚糖‑二氧化锰复合吸附材料。该方法具有合成步骤短(一锅法)，后处理简单，生产成本低廉且环境友好、吸附效果好等特点。若投入具体开发应用，具有较好应用前景。

用钴渣制备镍钴基多元电极材料的工艺 1104

 0

本发明公开了一种用钴渣制备镍钴基多元电极材料的工艺，其特征在于，用盐酸对钴渣进行溶解，得到含氯化镍和氯化钴的氯盐溶液，加入硝酸锂、加入胶粒生长抑制剂、线型高分子材料，搅拌均匀后，得到前驱体溶胶。将溶胶进行浓缩、双棍甩丝、煅烧得到镍钴基多元正极材料。本发明采用工业渣，制备高附加值的电极材料，具有工艺简单，成本低，产品性能好等特点。

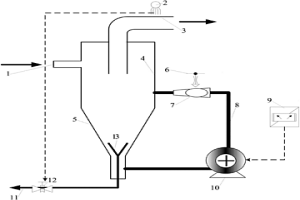

金矿氰化浸出装置 987

 0

一种金矿氰化浸出装置，本发明的浸出柱是针对目前使用的搅拌浸出槽存在充气量小、存在死区、浸出率低和能耗高的缺点，把旋流分离和管流强化浸出相结合，在一个设备内实现分级和浸出双重目标的新型浸出设备。本发明采用射流原理的气泡发生器加大吸气量，并提高气、液、固三相紊流度，即能保证充足的空气量，又能保证足够的搅拌强度。粗粒级难浸金粒连生体管流循环强化浸出具有很强的针对性，能够有效地提高金矿的浸出率，并强化金矿氰化浸出过程。

钼酸盐中微量钨的去除方法 686

 0

本发明公开了一种钼酸盐中微量钨的去除方法，首先取高纯度铁珠，超声波清洗后加到含钨的钼酸盐溶液中并进行搅拌混合，然后静置，同时在溶液外加磁场，铁珠可选择性地从溶液中吸附钨，过滤使固液分离，然后再次静置，激光测试溶液澄清后过滤，从而得到纯净的钼酸盐溶液。本方法钼、钨分离效果好，钨的去除率可达90％以上，钼的损失低于5％；吸附在铁珠上的钨通过过滤与钼溶液分离，流程短、设备简单、成本低，适合大范围推广。

从含铼钼精矿氧化液中分离钼和铼的方法 702

 0

本发明提供了一种从含铼钼精矿氧化液中分离钼和铼的方法，包括以下步骤：一、将含铼钼精矿研磨和过筛，得到含铼钼精矿粉末；二、将含铼钼精矿粉末加入稀释剂和酸液，得到反应液；三、将反应液加入反应釜，进行氧压煮和过滤，得到滤渣和含铼钼精矿氧化液；四、将含铼钼精矿氧化液采用弱碱性阴离子交换树脂进行吸附，得到吸附处理后的弱碱性阴离子交换树脂；五、将吸附处理后的弱碱性阴离子交换树脂进行分步解吸，得到钼溶液和铼溶液。本发明通过采用氧压煮处理，使含铼钼精矿粉末中的钼和铼进入含铼钼精矿氧化液中，然后采用弱碱性阴离子交换树脂依次进行吸附和分步解吸处理，分别得到钼溶液和铼溶液，实现了从含铼钼精矿氧化液中分离钼和铼。

可增加钛电极涂层与基材结合力的前处理工艺 1057

 0

本发明公开了一种可增加钛电极涂层与基材结合力的前处理工艺，(1)将提前准备好的TA1板式换热器钛基材进行加工成型；(2)对钛基材进行机械毛化轧制处理；(3)对钛基材进行喷砂处理，继续增加其比表面积；(4)将钛基材在高温下施加重物，机械压平；(5)钛基材在沸腾的草酸溶液中刻蚀1.5～3h，将机械处理后的钛基材表面尖锐的部分刻蚀光滑，并去除表面的氧化皮；(6)将钛基材置于高功率超声机中进行超声清洗，去除酸处理后钛基材表面残留的浮灰，晾干；(7)将配置好的涂液，涂刷于处理后的钛基材上，并进行热氧化分解，制得钛电极。本发明在传统喷砂、酸刻蚀的基础上引入了机械轧制的方法，极大的提高了钛电极的使用寿命。

用黄钠铁矾制备焦磷酸盐钠离子电池电极材料的工艺 948

 0

本发明公开了一种用黄钠铁矾制备焦磷酸盐钠离子电池电极材料的工艺，其特征在于，在黄钠铁矾中加入稀硫酸溶液，搅拌直到黄钠铁矾溶解后，加入溶胶稳定剂、浓磷酸、芒硝和成纤剂，得到前驱体溶胶；前驱体溶胶浓缩后放入到纺丝机中，得到电极材料棉前驱体；将电极材料棉前驱体干燥，然后在由煤油分解产生的保护气氛下煅烧，最终获得棉花状的钠离子电池电极材料。本发明采用工业废渣制备高附加值的电极材料，成本低，性能好，工艺简单，具有良好的经济效益和环境效益。

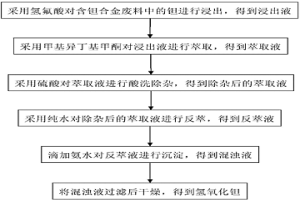

从含钽合金废料中回收钽的方法 994

 0

本发明提供了一种从含钽合金废料中回收钽的方法，包括以下步骤：一、采用氢氟酸对含钽合金废料中的钽进行浸出处理，得到浸出液；二、采用甲基异丁基甲酮对浸出液进行萃取处理，得到萃取液；三、采用硫酸对萃取液进行酸洗除杂；四、采用纯水对除杂后的萃取液进行反萃处理，得到反萃液；五、向反萃液中滴加氨水，得到混浊液；六、将混浊液过滤后干燥，得到氢氧化钽。本发明针对含钽合金原料中杂质种类多，钽分离困难这一特性开展研发工作，提出了一种从含钽废料中回收钽的新方法，钽的回收率高，具有良好的工业化前景。

兰炭末基柱状活性炭的制备方法 1085

 0

本发明公开了一种兰炭末基柱状活性炭的制备方法，采用兰炭末为前驱体材料，粉碎后与复合粘结剂成型、炭化和活化制备成比表面积700～1000m²/g，强度85％～95％的柱状活性炭。本发明与现有的活性炭的制备方法相比，采用复合粘结剂将兰炭末粘结形成具有一定形状和强度的活性炭材料，提高了活性炭的强度，使其满足在使用过程中的要求。

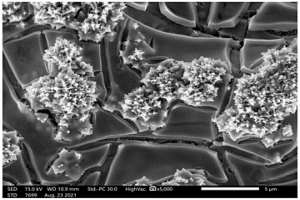

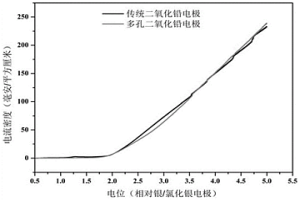

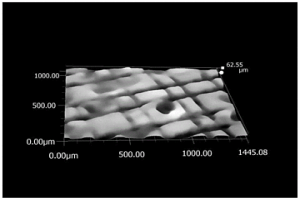

多孔钛基二氧化铅电极的制备方法 825

 0

本发明涉及一种多孔钛基二氧化铅电极的制备方法，其特征在于，包括如下步骤：步骤1：对钛基材进行预处理；步骤2：热分解锡锑氧化物中间层(热沉积锡锑氧化物底层流程为将锡锑涂覆液涂覆于预处理钛基材表面上，烘干，烧结，重复多次)；步骤3：涂敷聚苯乙烯模板剂；步骤4：电沉积二氧化铅镀层；步骤5：蚀刻聚苯乙烯模板剂。该方法改变了电极的表面形貌，形成了规则的多孔形貌，提高了电极比表面积。

低成本钛基涂层钛阳极的制备方法 708

 0

本发明属于电化学技术领域，涉及一种低成本钛基涂层钛阳极的制备方法。通过在传统的铱钽体系涂层中引入化学稳定性较好，电催化活性高且成本较低的铈源，有效地提高了铱钽阳极的催化活性和使用寿命，降低了阳极的生产成本。涂层包括中间层和铱钽铈贵金属氧化物活性层两层结构，由于中间层和活性层含有相似的成分，可起到良好的过渡作用，使涂层和钛基体之间具有更好的结合力；而且中间层具有良好的导电性，有助于降低阳极使用槽压。采用溶液喷涂的方式，与传统刷涂和滚涂相比，贵金属活性溶液分布更均匀，得到的涂层厚度均一，不易被侵蚀和剥离，能够有效提升涂层的使用寿命。

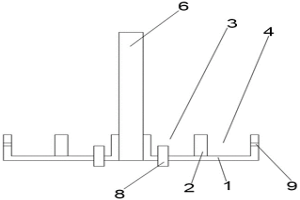

熔融态金属纯化装置 687

 0

本申请提供了一种熔融态金属纯化装置，涉及金属纯化技术领域，包括：能够旋转的旋转盘，所述旋转盘顶面上设置用于放置熔融状金属的凹槽，所述凹槽内设置过滤层，所述过滤层将所述凹槽分隔为第一凹槽和第二凹槽。熔融态的金属倒入旋转盘上的凹槽中高速旋转，在离心力的作用下，熔融态的金属中较重的成分向旋转盘外圈移动，较轻的成分留下，从而将熔融态的金属分离纯化。如此设置，结构简单，成本较低，纯化流程短，效率较高。

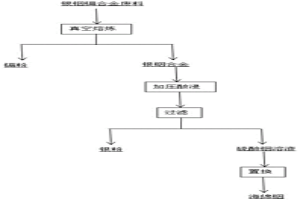

从银铟镉合金废料中回收银、铟、镉的方法 1129

 0

本发明公开了一种从银铟镉合金废料中回收银、铟、镉的方法，包括以下步骤：步骤一、真空条件下，将银铟镉合金废料熔炼，得到镉粉和银铟合金；步骤二、将银铟合金和稀硫酸进行浸出反应，过滤，得到固渣和浸出液；步骤三、用酸性去离子水洗脱固渣，然后用去离子水洗涤至中性，干燥，得到银粉；步骤四、将浸出液稀释，向稀释后浸出液中放入铝板进行置换反应，得到海绵铟。采用本发明的方法回收得到的银粉质量纯度不小于99％，银粉收率大于99.6％，回收得到的海绵铟质量纯度不小于99％，海绵铟的收率大于99％，回收得到的镉粉质量纯度不小于99％，镉粉的收率大于98％，回收后的银、铟、镉可直接用于银铟镉合金材料的制备。

离子交换净化法高纯锶盐生产技术 1097

 0

本发明涉及一种无机化工品生产技术，具体说是离子交换净化法高纯锶盐生产技术；其工艺是：①用盐酸或硝酸与工业级SrCO3反应得SrCl2或Sr(NO3)2水溶液，加硫化剂除重金属及砷，再加氨调pH4.5～5间，加氧化剂，同时加动物胶，使铁、锰、硅酸铝等共沉淀，加硫酸氨沉钡，精滤得化学净化锶盐液，②化学净化锶盐液再用离子交换吸除其余杂质离子，得高纯锶液，浓缩、结晶得高纯SrCl2或高纯Sr(NO3)2产品；③高纯SrCl2或高纯Sr(NO3)2与高纯(NH4)2CO3反应制取高纯SrCO3，可进一步制取多种高纯锶盐产品，含Ba、Ca、Mg、Fe、Mn、SiO2、均在10～0.1ppm间，含SrCO3≥99.9－99.99％间。

含金尾矿库浸工艺 1107

 0

本发明涉及一种从含金尾矿中提取金的工艺,其工艺过程是在原含金尾矿库或新建的含金尾矿移库布设由布液设备构成的浸金系统以及由金回收设备构成的回收系统,通过布液设备按5～100升/吨矿·天的强度采用清水或含有化学助剂的溶液使尾矿湿润饱和,再以喷淋、滴淋、微灌布液形式向尾矿内加入浸金溶剂及溶液,使尾矿中的金得到浸出,然后再通过回收系统将浸出液中的金予以回收。该工艺以立足超大规模生产为前提,根据含金尾矿库存的方式改变金的浸出工程结构,使尾矿处理能力和环境保护两个方面获得突破,降低了生产成本,提高了生产效率,真正实现了超底品位含金尾矿资源的利用。
