有色金属湿法冶金技术理论与应用

处理废水中砷的方法 728

 0

本发明属于湿法冶金及环保技术领域,具体的说是一种处理废水中砷的方法。向含砷溶液中加入含铁离子的溶液,在15-75℃下,使Fe离子与As离子的摩尔比为1-5,搅拌均匀后,用碱调节反应体系的pH值为2-12,并使反应体系在此pH值下继续反应0.17-72小时,形成第一步的含砷共沉淀物;向第一步已经形成的含砷共沉淀物中继续投加金属离子溶液,在15-75℃下,使金属离子与As离子的摩尔比为0.1-5,而后用碱调节反应体系的pH值为2-12,形成最终的含砷共沉淀物,使废水中As离子形成高稳定性的含砷固体废弃物。本发明两步共沉淀方法的使用在保证了废水除砷效果的同时提高了含砷固体废弃物的稳定性,大大降低了含砷废渣二次污染的风险。

高冰镍浸出方法 854

 0

本发明涉及一种高冰镍浸出方法,属于湿法冶金领域,将原料高冰镍与水搅拌混匀成矿浆,矿浆密度为25-50g/L,加热到22～28℃后,加入固体催化剂硝酸银,使硝酸银在矿浆中的浓度为0.0005～0.001mol/L,再加入固体氧化剂过硫酸盐,使过硫酸盐在矿浆中的浓度为0.5～1mol/L,浸出6～10天,过滤就得到含硫酸镍溶液。本方法在常压、低温下浸出、对设备要求低、浸出率高。

用混合沉淀剂沉淀稀土 797

 0

一种沉淀稀土的混合沉淀剂,属湿法冶金领域。稀土料液经添加硫化钠和碱除铁、铝等杂质后,在除杂质后的上清液中加入稀土含量二至四倍量的碳酸氢铵与氨化铵组成的混合沉淀剂以代替草酸,不仅提高了稀土沉淀率且可大幅度降低稀土生产成本。

利用铜镉渣电解生产锌合金的方法 899

 0

本发明涉及湿法冶金技术领域，尤其是一种利用铜镉渣电解生产锌合金的方法，经湿法冶金工艺，利用电解，使得大量的金属离子得到析出形成合金，实现利用工业废渣来直接生产锌合金的目的，避免了采用锌锭作为原料生产，导致锌锭原料成本较高的缺陷；同时，利用电解除铁液方式制备锌合金，降低了对金属元素的烧损量，降低了成本。

高钙稀土精矿的除钙方法 1094

 0

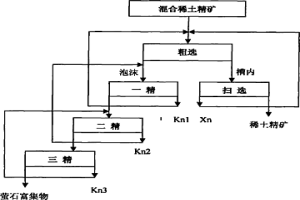

本发明涉及一种高钙稀土精矿中除钙的新方法,属于选矿技术领域。高钙稀土精矿含CaO一般为5～10%,湿法冶金工艺一般采用盐酸洗钙,该工艺废水量大、稀土损失大、成本高。本发明是用浮选除钙代替盐酸洗钙,经粗选、扫选和精选三个步骤的闭路循环的选矿工艺,最终得到稀土精矿和钙的富集物,其中得到的稀土精矿中稀土回收率≥98%、REO含量≥65%、CaO含量≤2%;钙的富集物中CaO含量≥40%,REO含量≤5%。该方法工艺简单,生产成本低,污染少,能稳定生产出低钙稀土精矿,为进一步从稀土精矿中冶炼提取稀土创造了优越条件。

从辉钼矿中除去并回收挥发性金属硫化物的方法 859

 0

本发明涉及除去辉钼矿(主要成分为MoS2)精矿中含有的硫化铅(PbS)的方法,更具体地,本发明为了克服在现有的湿法冶金方法中使用的浸出剂而导致的缺陷,提供一种在干式处理炉中循环无氧惰性气体,在高温条件下使硫化铅蒸发,并在低温下冷凝回收该硫化铅的方法,其特征是可以减少环境污染,使铅、铟、锌等有价金属的硫化物更容易回收。

对含Ge、In、Zn酸浸液中的三价铁离子还原成亚铁离子方法 932

 0

本发明涉及湿法冶金技术领域，尤其是一种对含Ge、In、Zn酸浸液中的铁离子还原成亚铁离子方法，通过先采用ZnSO3在温度为60-70℃的环境中，搅拌处理40-60min；再向其中加入铁屑，持续搅拌反应至少30min，使得萃取前液中的三价铁离子的含量降低至200mg/L以下，进而克服了单纯采用锌来进行还原三价铁离子的成本较高、单纯采用铁屑来还原三价铁离子的排渣量大，成本较高以及硫酸亚铁的结晶产生阻塞管道的问题，降低了后续反应的难度；并且还克服了现有技术中采用亚硫酸钠来还原铁离子存在的后续电解锌的难度较大的缺陷，并且也防止了萃取前液中的锗、铟的含量降低，进而确保了对锗、铟的萃取回收率，增大了附加值。

以含氟废碱水制备稀土硅铁原料的方法 859

 0

本发明涉及一种稀土湿法冶金过程中的废水处理方法，并且此处理方法所得到的产品可做为稀土硅铁的原料使用。该方法将稀土酸浸渣加水搅拌调浆，向其中加入金属离子的盐溶液，将含氟废碱水加入到上述混合物中，形成氟化物和氢氧化物沉淀，加入量为金属离子被沉淀10wt％－95wt％，继续加入其它沉淀剂将金属离子沉淀完全，加水洗涤至pH＝7－8，固液分离后将固体在110℃～600℃烘干脱水，脱水后产品可做稀土硅铁冶炼原料使用。此方法排放的废水中一般含F－＜10mg/L，pH8－9，近中性。

处理氧化铜矿的浸出萃取电积法 777

 0

一种处理氧化铜矿的浸出萃取电积法,涉及到从氧化铜矿中回收金属铜采用的浸出萃取电积湿法冶金工艺,特别适用于矿点多、矿量少、分散型氧化铜矿的处理。其特征在于:将氧化铜矿石用硫酸进行堆浸后,用碱中和浸出液,使其中的铜成为氢氧化铜沉淀,制成滤渣,再用硫酸返溶滤渣,制成硫酸铜溶液后,进行常规的萃取-电积制铜过程。其优点是采用分散型就地浸出,集中萃取-电积,将已有的矿石运输改为滤渣运输,运输费用大幅度降低,投资低,效果好。

硫酸铜溶液深度除砷的方法 743

 0

一种硫酸铜溶液深度除砷的方法，涉及湿法冶金中去除砷的方法，适用于化学法去除砷含量较高的杂质物料，特别是硫酸铜溶液中的砷含量。其特征在于除伸过程是将黄钠铁矾渣加入硫酸铜溶液中，调节pH为0.5～2，升温至70～100℃，加入氧化剂保温氧化0.5～3小时后，再将溶液pH调节为3.5～5，反应时间(10~30min)，经过滤得到合格溶液。本发明的方法加入的黄钠铁矾渣中的Fe3+和Fe2+分散到铜溶液中溶液中，调节pH将Fe2+全部氧化成Fe3+，然后调节溶液pH使Fe3+转化为Fe(OH)3胶体，生成的Fe(OH)3胶体具有很强的吸附能力，可将硫酸铜溶液中的砷及其它杂质深度除去，后经过滤得到合格溶液。流程短、成本低、不引入其它杂质、能深度净化的硫酸铜溶液深度除砷。

铟锗提炼的前处理工艺 637

 0

本发明公开了一种铟锗提炼的前处理工艺，包括熔融、雾化、后处理步骤，具体包括：将含铟、锗的物料置于熔融池中以1260℃下将物料熔融成液态物料并保持液态物料温度在1210～1260℃；将保持温度为1210～1260℃液态物料通过导管导入雾化室进行雾化得到固体粉末；将雾化的到的固体粉末经过分筛，通过筛网的物料装入容器并密封包装供后续焙烧、水洗、酸处理以及干燥煅烧的提炼使用；未通过筛网的物料返回熔融步骤循环。本发明方法安全可靠，物料颗粒度小，有利于湿法冶金浸出，物料中In、Ge回收效率高。本发明采用雾化法处理含铟、锗物料的细化的前处理工艺，不仅安全性好，物料缺失少而且易于加工处理。

高压络合浸出氟碳铈矿的方法 1104

 0

本发明涉及一种氟碳铈矿的高压络合浸出方法，属于稀土湿法冶金技术领域。氟碳铈精矿中首先与一定浓度的无机酸和一定量的易溶铝盐混合，然后加入高压反应釜中进行加压浸出，控制条件为：氟碳铈矿颗粒大小为200目以上，加入无机酸以H+计为0.5～2mol/L，加入的氟碳铈精矿中氟元素与铝盐中铝元素的总摩尔比为0.5～2，液固比（10～25）：1，迅速升温到110?150℃后保温25～50min，压力为0.5～4MPa，氟碳铈矿全部分解进入溶液，氟和铝以络合物形式存在溶液中。该方法在高压密闭环境操作，环境污染小，酸度和铝的浓度低，反应速率快，大大降低能耗，经济效益高。

从高杂质低品位的复杂氧化锌粉中提取锗的方法 754

 0

本发明提供一种从高杂质低品位的复杂氧化锌粉中提取锗的方法。属湿法冶金工艺技术领域,本发明在pH值0.5-1.5,温度55-75℃的工艺条件下,向含铁8000-15000mg/L,Fe3+含量300-1000mg/L,含锗30-135mg/L的硫酸锌水溶液中加入亚硫酸盐,使Fe3++e→Fe2+,然后采用丹宁酸络合沉淀锗,使硫酸锌水溶液中的锗发生相变反应生成[GeO(C76H52O46)22+],经预处理、灼烧窑煅烧,产出含锗8～22.36%的锗富集物,用于生产锗系列产品;分离出的硫酸锌溶液除铁后送常规电锌生产系统回收锌、镉、铟等有价金属。本发明可有效避免Fe3+对多金属回收系统的干扰,降低生产成本,通畅生产工艺流程。对综合回收循环利用低品位,高杂质,复杂氧化锌原料中的有价金属,具有重要意义。

用于浸取钛铁矿的浸取液、盐酸浸出法及浸出渣的应用 1057

 0

本发明属于湿法冶金领域,特别是涉及钛铁矿酸浸时采用的用于浸取钛铁矿的浸取液、盐酸浸出法及浸出渣的应用。针对采用盐酸浸出法浸取钛铁矿的生产工艺,为提高其浸出速度,本发明提供了一种浸取液和该浸取液的制备方法以及应用该浸取液浸取钛铁矿的方法。本发明浸取液是由可溶性氯化盐与盐酸组成的复合体系,浸取液中可溶性氯化盐的浓度为0.5mol/L至饱和浓度;浸取液中盐酸浓度为15?33%(w/w)。应用本发明的浸取液和盐酸浸出法浸取钛铁矿等原料,可以增加氯化氢中氢离子的活度,提高浸出效率,有效地缩短浸出时间;并可降低盐酸浸出浓度,利于循环回收利用,进而降低盐酸回收成本。

用1-乙烯基-3-异戊基咪唑溴盐从碱性氰化液中萃取铑的方法 866

 0

用1‑乙烯基‑3‑异戊基咪唑溴盐从碱性氰化液中萃取铑的方法，属于贵金属湿法冶金。萃取包括调节[Rh(CN)₆]^3‑料液pH 9.0～11.0作为萃取体系的水相；以1‑乙烯基‑3‑异戊基咪唑溴盐(简称VIMB)为萃取剂，以磷酸三丁酯为协萃剂，以磺化煤油为稀释剂，配制由萃取剂、协萃剂、稀释剂组成的有机相,VIMB在有机相中的浓度为0.02～0.10mol/L，混相后静置分层，将Rh(CN)₆]^3‑从水相转移到有机相，用0.05～0.15mol/L KBr溶液反萃有机相中的铑。本发明溶剂萃取体系在碱性氰化液介质中对铑有良好的萃取性能，反萃容易，萃取周期短，工艺条件简单，操作简便，铑的萃取率大于98.0％，铑的反萃率可在97.0％以上。

金刚石刀头回收处理方法 928

 0

本发明公开了一种金刚石刀头回收处理方法，属于湿法冶金技术领域。处理方法包括：按照金刚石刀头与第一浸出液的质量比为1 : 2.4～3.5，将金刚石刀头加入到第一浸出液中反应，持续通入空气，第一浸出液中含有5?15g/L的硫酸；当第一浸出液中出现海绵铜时，进行固液分离，得到第一不溶物和第一滤液，第一滤液为含有硫酸亚铁的溶液；将第一不溶物与足量第二浸出液反应，持续通入空气，直至反应结束，进行固液分离，得到第二不溶物和第二滤液，第二滤液为含有硫酸铜的溶液，第二浸出液中含有100?150g/L的硫酸；将第二不溶物按质量比加入1 : 20的去离子水和1 : 0.001～0.010的煤油，用浮选法分离出金刚石。

用十二烷基二甲基-2-苯氧乙基溴化铵从碱性氰化液中萃取钯的方法 856

 0

用十二烷基二甲基-2-苯氧乙基溴化铵从碱性氰化液中萃取钯的方法，属于贵金属湿法冶金。包括调节[Pd(CN)4]2-料液pH9.5-11.5作为萃取体系的水相；以十二烷基二甲基-2-苯氧乙基溴化铵（简称DDPB）为萃取剂，以正戊醇或正己醇或正庚醇或正辛醇或正癸醇中之一为协萃剂，以苯或二甲苯或正庚烷或磺化煤油中之一为稀释剂，DDPB在有机相中的浓度为0.01~0.03mol/L以及混相、静置分层，将[Pd(CN)4]2-从水相转移到有机相，用0.1~0.3mol/LNH4SCN溶液反萃钯等。本发明溶剂萃取体系饱和萃取容量高，反萃容易，萃取周期短，成本低，具有推广应用前景。

阴极导电头 772

 0

本实用新型涉及一种阴极导电头,是一种湿法冶金设备的零部件。解决节能降耗、耐用的技术问题。技术方案为在铝片1上镶嵌有铜条2。本实用新型产品主要用于湿法冶金中阴极板上的导电头。

电解金属锰用阳极及其制备方法 1097

 0

本发明提供一种电解金属锰用阳极制备方法，包括：将金属Pb、Sn、Sb和Ag按预定比例加入到坩埚电阻炉中加热到600‑700℃进行熔炼；在脉冲电流和静磁场作用下，打开冷却装置，模具温度从600℃降温到100℃，降温时间为6小时，熔体凝固成型；对轧辊进行预热，对凝固成型的金属进行轧制处理，获得均质细晶金属板材；将细晶金属板材进行冲孔处理获得电解金属锰用阳极。本发明通过连铸连轧工艺、电流、外加磁场处理，本发明提高了电解锰用阳极材料的耐腐蚀性能、机械强度、电催化活性和使用寿命，大幅度降低了湿法冶金过程中的材料成本、槽电压及能耗，获得了组织均匀和晶粒细小的薄板，满足湿法冶金领域电解金属锰的技术要求。

弓字形横梁阳极板 851

 0

本实用新型为一种弓字形横梁阳极板,属于湿法冶金中的零部件。主要解决了极板结构的技术问题。其技术方案是在极板1的上部焊接有弓字形横梁2,在横梁的一侧顶端下部开有一个导电缺口3。本实用新型在湿法冶金中可做阳极板使用。

利用废弃镍、铜尾渣回收镍、铜的工艺方法 1039

 0

本发明采用湿法冶金工艺进行对废弃镍、铜尾渣的处理，既解决了露天焙烧所带来的二次污染问题，还能够使铜、镍等重金属资源得到再生利用。含镍尾渣经过机械活化后磨浸可直接提取其中的铜镍钴等有价金属。完全避免以前火法焙烧、鼓风熔炼的烟尘污染。磨浸过程只产生废弃渣及含有有价金属的浸出液。浸出液经固液分离后进入下级萃取分离工序。浸出渣经蒸汽烘干制成建筑用免烧砖。湿法冶金工艺可大大的减少了以前焙烧—鼓风还原的能耗。整个过程对含镍废渣做到了完全的资源化利用，是一种不留“后遗症”的无害化处置方式。

利用低共熔溶剂电解分离铅锑合金的方法 1039

 0

本发明涉及一种利用低共熔溶剂电解分离铅锑合金的方法，属于有色金属湿法冶金技术领域。首先将乙酰胺和乙二醇按照摩尔比为1:2混合，然后在温度为70℃下共熔，配制成低共熔溶剂，向低共熔溶剂中加入硫氰酸铅与导电盐配制成电解液；以铅锑合金为阳极、钛片为阴极置于得到的电解液中，电解即在阴极上得到铅粉；将得到的铅粉分别用无水乙醇和蒸馏水超声分散、清洗，并在50～80℃鼓风干燥箱中干燥后得到含Pb?99.99wt%以上的铅粉。本发明对于锑含量较高的铅锑合金，经一次电解便可得到含Pb?99.99%及以上的铅粉，电解过程中不发生析氢等副反应，电流效率在95%以上。

废旧催化剂中提取分离铂族金属的工艺 877

 0

本发明公开了一种废旧催化剂中提取分离铂族金属的工艺，属于废旧催化剂再利用技术领域。该工艺包括的步骤有：⑴预先处理；⑵浸出处理；⑶分离处理；⑷精炼处理。本发明基于湿法冶金工艺，以汽车尾气废旧催化剂为原料，经多步处理依次分离和萃取出了金属钯、铂、铑，且萃取率均高达99％以上，在高效提取铂族金属的同时，简化了工艺流程，解决了现有湿法冶金工艺针对贵金属的二次资源回收利用原理复杂、工艺流程长的问题。

栅栏型阳极板 732

 0

本实用新型属于湿法冶金电化学技术领域，涉及一种栅栏型阳极板，所述钛基体的顶部安装有导电棒，所述钛基体内设置有栅栏柱，所述栅栏柱沿钛基体的宽度和/或长度方向与钛基体焊接。通过在钛基体内引入栅栏柱作为强化筋条，增加了阳极极板结构的稳定性，从而提高了阳极的垂直度，同时也增强了阳极极板的强度，提高了阳极使用过程中抗弯曲变形能力，避免使用过程中阴阳极短路现象的发生，减少电耗，提高了工作效率，提高了阴极产品质量，同时降低了人工生产成本，提高了经济效益，可广泛应用于氯碱工业、湿法冶金、水处理、电镀等众多领域。

测定废水中铜(Ⅱ)离子选择性电极的制备方法 873

 0

本发明公开了一种测定废水中铜(II)离子选择性电极的制备方法。将水杨醛 缩邻苯二胺双席夫碱作为中性载体与碳粉混合，以液体石蜡为粘合剂，制备出 的能斯特响应铜(II)离子选择性电极。Cu2+浓度在1.0×10-5～1.0×10-2mol/L之间时 该电极对其具有超能斯特响应，回归方程为：E(mV)＝-56.71lgCcu(II)-729.91， 相关系数r＝0.9992。检测下限为5.0×10-6mol/L。在pH＝4.0～5.0的Cu2+溶液中， 电极的响应时间均小于30s。电极的稳定性好，灵敏度高，使用寿命长。用于湿 法冶金废水中Cu2+的分析测定。

金精矿中伴生金属铅的盐浸和置换工艺 887

 0

本发明属于湿法冶金领域,涉及一种金精矿中伴生金属铅的盐浸置换回收工艺,首先以工业盐为氯化试剂配制溶液,以工业硫酸调节氯盐溶液为弱酸性,以酸浸焙砂作为原料按照一定固液比与氯盐溶液配制成矿浆,于常压一定温度下保持浸出搅拌状态;然后多级均匀添加铁粉对浸出铅贵液中的铅进行置换回收。该方法,流程简单,可操作性强,与沸腾焙烧-氰化工艺流程有机结合,可达到金精矿中多元素的综合回收。原料廉价易得,工业应用能力强,具有较好的应用前景。

硫氰酸氨改性活性炭的制备方法及应用 841

 0

本发明公开一种硫氰酸氨改性活性炭的制备方法及应用，属于湿法冶金、贵金属回收领域。本发明所述方法以活性炭材料为基质，以硫氰酸铵为改性剂，在一定条件下制备得到改性活性炭材料；在活性炭表面引入了含氮、氧、硫等原子的官能团，使得该材料表面性质发生变化，对硫代硫酸盐浸金浸液中的[Au(S₂O₃)₂]^3‑络离子产生了有效吸附；本发明方法克服了现行类普鲁士蓝化合物改性活性炭制备工艺复杂、产品结构性能不稳定以及2‑巯基苯丙噻唑改性活性炭使用昂贵的改性剂和有毒的有机溶剂等缺点，具有制备方法简单，价格低廉、对环境友好等优点。

聚三乙基苄基氯化铵丙胺多壁碳纳米管及制备和吸附[Pd(CN)4]2‑的方法 790

 0

一种聚三乙基苄基氯化铵丙胺多壁碳纳米管及制备和吸附[Pd(CN)4]2‑的方法，属于铂族金属湿法冶金。本发明采用聚对氯甲基苯乙烯丙胺多壁碳纳米管与三乙胺反应，制备一种聚三乙基苄基氯化铵丙胺多壁碳纳米管(简称EBACP‑MWCNT)，用作[Pd(CN)4]2‑吸附剂，与传统活性炭吸附法比较，不仅吸附容量大，达到饱和吸附所需时间短，而且解吸容易，采用NH4SCN水溶液作解吸液，室温下15分钟内即可完成解吸，吸附剂可循环使用。对于50.0 mg/L的[Pd(CN)4]2‑溶液，五次循环吸附直收率均大于96%。

含有高价值元素氢氧化铁基原料及其用途 821

 0

本发明涉及一种含有高价值元素氢氧化铁基原料及其用途。属于资源回收再利用以及湿法冶金技术领域。所述含有高价值元素氢氧化铁基原料主要由铁的氢氧化物、高价值元素化合物、可燃性有机物组成。其中铁以元素计3.5-45wt％，高价值元素以氧化物计之和为2-32wt％，Y(Fe3+)/TFe≥54.47wt％，所述可燃性有机物以C计≤6.5wt％，所述氢氧化铁基原料在≤200℃时不自燃。本发明产品呈粉状或易粉碎团块，具有质地均匀、不易自燃、使用方便、安全等优点。消除了铁基废料在运输、装卸、贮存及生产过程中的火灾隐患，实现安全生产。使用时各高价值元素溶出率高，各种元素可制备成不同产品，实现资源的最大化利用，有利于循环经济的发展。

锌粉还原法制备富铕溶液工艺 726

 0

本发明提供了一种制备富铕溶液的工艺，特别适 于用锌粉还原一萃取法提取荧光级氧化铕工艺，属于湿法冶金 技术领域。其特征是将原来相互独立运行的n(3≤n≤5)个还原 反应罐串连接通，形成既相互独立又相互联系的n个连续反应 区间，采用固液逆流的方法，使过量的锌粉和低铕钐铕钆溶液 充分参与反应，达到降低富铕溶液中的 Zn2+的含量及钐钆富集物溶液中 氧化铕的含量，提高氧化铕的收率，降低锌粉和盐酸等的耗量， 降低生产成本的目的，锌粉用量比现有工艺节约65％以上，降 低了富铕溶液再处理难度和费用。
