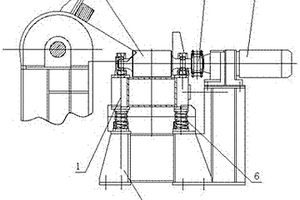

本实用新型涉及一种棒材生产线钢坯提升机用柔性辊道，属于冶金行业棒材生产设备技术领域。技术方案是：包含活动底座（1）、辊子（2）、链传动机构（3）、电机减速机（4）、固定底座（5）、弹簧（6）和限位块（7），电机减速机（4）通过链传动机构（3）与辊子（2）驱动连接，辊子（2）的两端分别通过轴承座固定在活动底座（1），活动底座（1）通过弹簧（6）固定在固定底座（5）上，所述活动底座（1）上设有限位块（7）。本实用新型的有益效果是：能够减小对下钢辊道的冲击，防止辊道轴承和辊道基础损坏，保证钢坯平稳落至运输辊道后与炉前辊道对接，并顺利的将钢坯运至炉内。 1
939
0

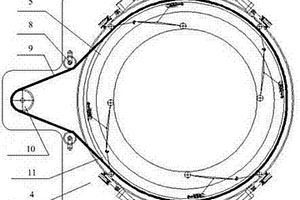

本实用新型涉及一种钢带打捆机旋紧机构，属于冶金行业轧钢技术领域。技术方案是：包含抱臂（4）、转盘（5）、压紧机构和旋转机构，转盘（5）安装在抱臂（4）上，所述压紧机构为4个压紧臂，每个压紧臂均包含摆臂、压板（1）、弹簧（3）和气缸（7），摆臂安装在转盘（5）上，两端分别设有滚轮A（2）、滚轮B（18），弹簧（3）固定在转盘（5）上，通过连杆（17）与摆臂连接，压板（1）一端铰接在抱臂（4）上，所述旋转机构为链轮（11）固定在转盘（5）上，链轮（11）上设有链条（9），链条（9）两侧设有压紧链轮（8）。本实用新型的有益效果是：结构简单，钢带打捆效率高，打捆质量好。
904
0

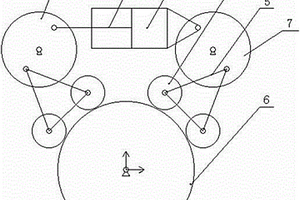

本实用新型涉及一种棒材打捆机送丝装置，属于冶金行业棒材包装设备技术领域。技术方案是：包含液压缸（1）、推杆（2）、偏心轴一（3）、压紧辊（4）、臂杆（5）、驱动辊（6）和偏心轴二（7），液压缸（1）一端连接偏心轴二（7），另一端通过推杆（2）连接偏心轴一（3），偏心轴一（3）和偏心轴二（7）分别通过两个臂杆（5）连接两个压紧辊（4），四个压紧辊（4）位于驱动辊（6）外侧，且与驱动辊（6）接触。本实用新型的有益效果是：结构紧凑，顶紧效果好，压紧力均匀，首次穿丝方便，卡丝后重新上丝简单，送丝和抽丝速度快、准确。
1005
0

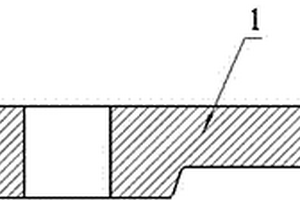

本实用新型涉及一种防止钢箍脱落的下滑板，特别是能够有效的防止下滑板钢箍脱落，属于冶金行业耐火材料技术领域。技术方案是：包含下滑板（1）、钢箍（2），下滑板正面边缘周长小于背面边缘周长，外侧形成锥度，钢箍设在下滑板外侧。本实用新型的有益效果是：下滑板在使用过程中能够增大箍紧力，有效地防止钢箍脱落，降低浇钢时带来的安全隐患。
1067
0

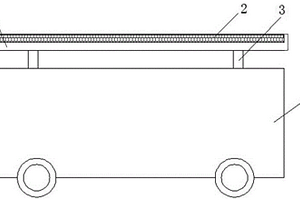

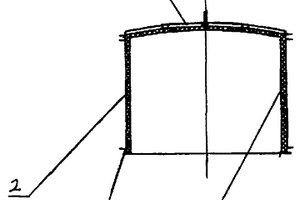

本实用新型涉及一种冶金轧钢生产辅助设备,特别是连铸坯保温装置。技术方案是连铸坯保温罩由框架1、钢板2、纤维毡3、钢丝网4组成,框架为开口罩状,钢板固定在框架上形成罩体,钢丝网固定在罩体内部,纤维毡设置在钢板与钢丝网之间,纤维毡在罩体内紧贴钢板,通过钢丝网贴在钢板上。将连铸坯保温罩制作成与运输连铸坯车体相匹配大小,罩住车体上的热装连铸坯,由于纤维毡保温隔热,减少运输途中连铸坯热量损失,比不使用本实用新型温度可提高200-400℃,节能效果明显,具有结构合理、使用方便、减少运输途中连铸坯热量损失等特点,节能降耗,降低生产成本。
698
0

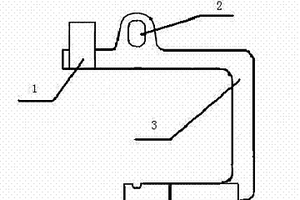

本实用新型涉及一种冶金行业隐蔽位置减速机更换的吊具。技术方案是:包含配重铁(1)、吊环(2)、吊具主体(3),吊具主体一端设有配重铁和吊环,另一端与减速机插口相匹配。使用时,将吊具敞开插口的末端插入位于隐蔽位置的减速机中,利用配重铁调整吊具平衡,然后吊环连接索具即可实现吊车吊装。本实用新型的有益效果是:优化了隐蔽位置减速机更换工艺,减少了检修工具,优化了检修流程,节省了检修时间,增加了产量效益,降低了工人劳动强度。具有结构简单,使用方便、安全之特点。
821
0
本实用新型涉及冷轧轧机中间辊横移装置，属于冶金行业机械设备技术领域。技术方案是：包含拉杆一（1）、拉杆二（2）、插销（3），拉杆一（1）、拉杆二（2）端面设有孔，外圈设有销孔，销孔与插销（3）相匹配，插销是在抽辊时插入拉杆一（1）、拉杆二（2）销孔内，保证换辊车通过拉杆一、拉杆二可以将辊抽出。拉杆一（1）、拉杆二（2）补偿量与中间辊横移量相匹配，保证换辊可以同时抽装辊。本实用新型的有益效果是：减少因横移故障带来的换辊延误时间，减少了停机时间，提高生产效率。
907
0

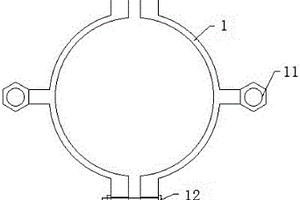

本实用新型涉及一种带钢夹送辊万向联轴器伸缩调整装置，属于冶金行业带钢生产设备技术领域。技术方案是：抱箍A（1）和抱箍B（2）都是由两个半圆环通过连接螺栓连接在一起的圆环状结构，抱箍A（1）圆周方向上设有两个相对布置的高强螺母A（11）和两个相对布置的连接环A（13）；抱箍B（2）圆周方向上设有两个相对布置的高强螺母B（21）和两个相对布置的连接环B（23），连接环B（23）的一侧均设有挡板（24）；抱箍A（1）和抱箍B（2）之间通过连接螺杆A（3）和锁紧螺母A（5）以及连接螺杆B（4）和锁紧螺母B（6）连接在一起。本实用新型的有益效果是：能够快速准确的调整联轴器伸缩长度，减少调整时间。
956
0

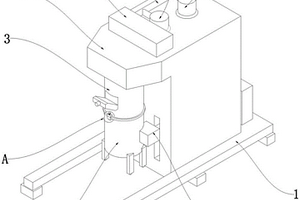

本申请公开了双行星混合机，属于粉末冶金设备技术领域，包括底座，所述底座的顶部固定安装有混合机本体，混合机本体的一侧固定安装有保护外壳，保护外壳的底部转动连接有搅拌扇叶，混合机本体的顶部固定安装有第一电机，混合机本体的顶部固定安装有第二电机。该双行星混合机，通过底座和夹具的配合使用，可夹紧搅拌容器并改变搅拌容器的相对高度，再通过上垫块、下垫块和螺栓的配合使用，可将保护外壳和搅拌容器紧密相连，再通过固定箱、电动伸缩杆、活塞、隔板、连接管和排油管的配合使用，间歇性向第一电机和第二电机输送润滑油，从而达到了自动维护保养第一电机和第二电机，延长第一电机和第二电机的使用寿命，提升产品强度的效果。
1102
0

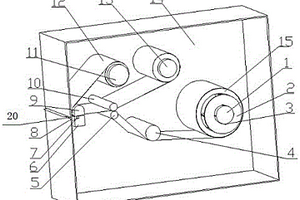

本实用新型涉及一种标签打印装置，属于冶金轧制辅助设备技术领域。所述标签（15）一端卷入标签轴（2），另一端通过导向轴（4）下端面和下夹紧轴（5）上端面，由主驱动轴（7）驱动，穿出开口槽（20）；所述色带（12）一端卷入开卷轴（13）中，由开卷轴（13）固定，另一端通过上夹紧轴（10）下端面和打印头（9），由卷曲轴（11）卷曲，所述标签（15）和色带（12）在下夹紧轴（5）和上夹紧轴（10）处结合，色带（12）在标签（15）上方。实用新型具有结构简单，色带和标签在打印过程中运行平稳，色带不容易断裂，打印效果良好，降低了故障率，提高了打印效率。
958
0
本实用新型涉及一种带预弯推头的大型型钢上料小车，属于冶金行业轧钢生产设备技术领域。技术方案是：托板（5）和推头（6）分别固定在由左支撑架（1）和右支撑架（2）构成的支架上，左支撑架（1）和右支撑架（2）的下方分别设有相对布置的传动链轮（4）；所述推头（6）包含底板（61）、支撑板（62）和挡板（63），底板（61）与托板（5）在同一水平面上，挡板（63）固定在底板（61）上，底板（61）固定在两个支撑板（62）上，两个支撑板（62）分别固定在左支撑架（1）和右支撑架（2）上。本实用新型的有益效果是：可以让轧件在上冷床前被推弯，形成反向预弯曲，并在冷床逐步冷却过程中，实现轧件的最终平直。
665
0

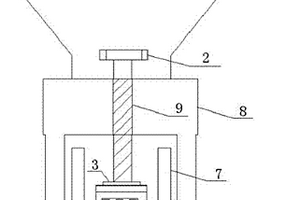

本实用新型涉及一种转炉原料秤校秤装置，属于冶金行业转炉炼钢设备技术领域。技术方案是：包含称料仓（1）、螺帽（2）、传感器支撑垫板（3）、标准带数显的压力表（4）、压头（5）、标定支架板（7）、龙门架（8）、和螺栓（9）；压头（5）固定在原料秤称体上，标定支架板（7）固定在压头（5）上，标准带数显的压力表（4）设在标定支架板（7）上，传感器支撑垫板（3）设在标准带数显的压力表（4）上，螺栓（9）与龙门架（8）的上横梁螺纹连接，螺栓（9）的下端与传感器支撑垫板（3）压紧连接，螺栓（9）的上端设有螺帽（2）。本实用新型的效果是：能够保证原料称在标定的过程中，维持一个恒定的压力，提高标定的准确性。
828
0

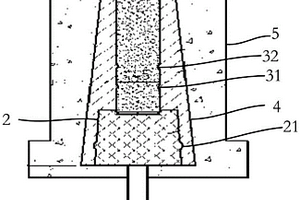

本实用新型涉及冶金技术领域，特别涉及一种钢包底吹透气砖，包括：通气管、狭缝块、弥散块、砖芯本体及砖芯座砖。砖芯本体设置在砖芯座砖内；狭缝块设置在砖芯本内侧底部，砖芯本体与狭缝块的下端面之间设置一腔室；狭缝块内开设有均匀分布的狭缝。弥散块设置在砖芯本体内，弥散块的下端与狭缝块的上端固定连接，弥散块的上端穿过砖芯本体并延伸至外部；弥散块内设置有气体通道；砖芯本体内内测且狭缝块及弥散块外侧的区域注满浇注料；通气管的一端与砖芯座砖固定连接，并延伸至腔室内。本实用新型实施例提供的钢包底吹透气砖，防止造成钢种改炼及铸机断浇，以及防止影响钢水的质量及正常的生产节奏。
738
0
本实用新型涉及一种运输铁水的火车驾驶室顶部安全防护装置，属于冶金行业铁水运输防护设备技术领域。技术方案是：方形铁槽（5）为两个，相互对称倾斜设置在铁水运输火车（1）的驾驶室顶部，两个方形铁槽（5）内侧相连，成一体结构，两个方形铁槽（5）与驾驶室顶部呈等腰三角形结构；支撑架（3）垂直固定在驾驶室顶部和两个方形铁槽（5）连接处之间；两个方形铁槽（5）内均砌筑至少一层耐火材料防护层（2），耐火材料防护层（2）的顶端与方形铁槽（5）的顶端相齐平；两个方形铁槽的外侧均设有铁水收集槽（4）。本实用新型能够避免铁水浇透火车驾驶室顶棚，为驾驶员赢得充分的应急处置时间，减少突发事件引起的人员伤亡和设备损失。
1041
0
本实用新型涉及一种移动式卷筒前引导机，属于冶金行业带钢卷取机设备施技术领域。技术方案是：固定板（4）固定在底座（6）上，第一油缸（2）和第二油缸（3）的缸杆端分别固定在固定板（4）上，第一油缸（2）的活塞杆与引导板（1）铰接，第二油缸（3）的活塞杆通过转轴（10）与引导板（1）转动连接，引导板（1）上设有多个平行布置的导辊（14），导辊（14）两端的引导板（1）上分别设有侧板（11）和调节镶块（12），调节镶块（12）靠近导辊（14），调节螺杆（13）穿过侧板（11）后与调节镶块（12）固定连接。本实用新型的有益效果是：能够与多台、多种规格卷取机配合使用，降低了成本，方便灵活，适用范围广。
680
0
本实用新型属于冶金行业烧结混料造球设备技术领域，尤其是一种烧结混料造球盘刮料装置，包括刮刀盘和刮刀盘支架，刮刀盘支架横向设置在造球盘上方，刮刀盘径向设置有刮刀，刮刀在刮刀盘上呈圆周布置，刮刀上设置有磁铁。本实用新型在刮刀盘下方的刮刀上安装磁铁，磁铁能够吸附含铁的物料，减轻了刮刀在使用过程中的磨损，提高了刮刀的使用周期，减少了造球的生产成本。
790
0

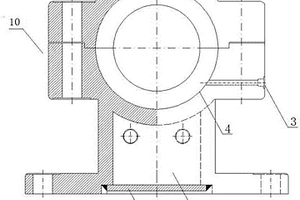

本实用新型涉及一种加热炉辊道轴承座，属于冶金行业轧钢加热炉辊道轴承座设备技术领域。技术方案是：包含轴承座水箱（1）、轴承座水箱封板（2）、油气润滑孔（3）、轴承位（4）、进水口（5）、防尘檐（6）、出水口（9）和轴承座本体（10），轴承座本体（10）的上方设有一个向外凸出的防尘檐（6），轴承座本体（10）靠近轴承位（4）的一侧设有油气润滑孔（3），轴承座本体（10）的下方设有一个轴承座水箱（1），轴承座水箱（1）的底部设有轴承座水箱封板（2），轴承座水箱（1）设有进水口（5）和出水口（9）。本实用新型的有益效果是：能够提高轴承座水冷效果，降低轴承温度，延长轴承使用寿命，降低生产成本。
992
0
本实用新型涉及一种在线检查站系统带钢取样装置，属于冶金行业冷轧加工设备技术领域。技术方案是：转轴（1）的两端分别通过衬套（4）转动连接在固定底座（3）上，导板（7）倾斜固定在固定底座（3）上，导板（7）上设有两个平行布置的聚氨酯垫板（6），两个平行布置的带钢样品档杆（5）分别垂直固定在转轴（1）上，休息位机械限位挡杆（2）固定在固定底座（3）上，休息位机械限位挡杆（2）位于导板（7）的下方，导板（7）上设有与带钢样品档杆（5）相配合的长条状孔。本实用新型的有益效果是：结构简单、操作方便，能够方便成品带钢的取样，避免带钢表面受到破坏。
665
0

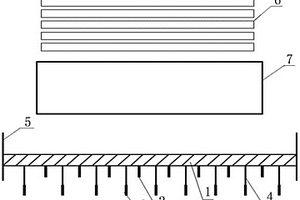

本实用新型涉及一种提高烧结机生产效益的疏料器装置，属于冶金行业烧结机技术领域。技术方案是：疏料器横梁（1）设置在圆辊布料器（7）的下前方，两端固定在栏板（5）上，上排疏料器板（2）和下排疏料器板（3）为多个，均为结构相同的条状板；上排疏料器板（2）的上端固定在疏料器横梁（1）底端，下排疏料器板（3）通过焊接钢板（4）固定在疏料器横梁（1）底端，上排疏料器板（2）和下排疏料器板（3）纵向垂直交错布置在疏料器横梁（1）下方，位于篦条（8）的上方。本实用新型增加了料层透气性，改善了气流分布，提高了烧结矿质量和产量，提高了生产效率，降低了煤耗、加工简单，成本低，维护和操作简便，安全性高等特点。
1011
0

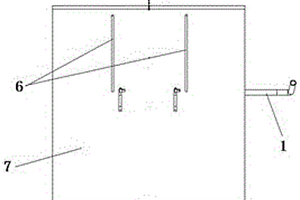

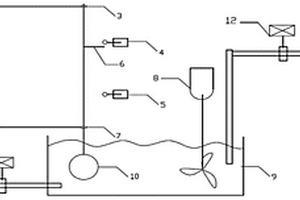

本实用新型涉及一种污泥池用浮球连杆液位控制系统，属于冶金行业炼钢污泥处理设备技术领域。技术方案是：污泥池（9）设有排泥管道（2）和进泥管道（11），污泥池（9）内设有污泥搅拌器（8）和浮球连杆液位计（10），所述浮球连杆液位计（10）包含浮球和与浮球固定连接的连杆，液位触碰挡板（6）固定在连杆上，液位触碰挡板（6）的上方和下方分别设有液位上限控制器（4）和液位下限控制器（5），液位上限控制器（4）和液位下限控制器（5）与进泥管道电动阀门（12）和排泥电动阀门（1）控制连接。本实用新型的有益效果是：利用浮球连杆液位计代替静压式液位计，避免堵塞，保证污泥池内液位的准确控制。
859
0

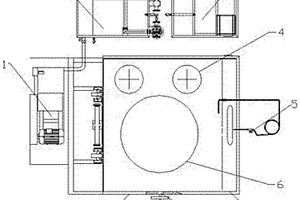

本实用新型涉及一种轧辊轴承清洗装置，尤其是工作辊轴承等小尺寸轴承的清洗，属于冶金行业轧辊清洗设备技术领域。技术方案是：清洗箱（10）设有观察孔（7）、有机玻璃门（8）和清洗液出口，清洗箱（10）的上方设有排烟筒（4），清洗箱（10）内设有内置旋转盘（6），轴承固定支架（11）固定在内置旋转盘（6）上，清洗箱（10）的清洗液出口与过滤沉淀箱（3）连接，所述过滤沉淀箱（3）通过抽水泵（1）与清洗液加热箱（2）连接，清洗液加热箱（2）与手动喷枪（5）连接。本实用新型的有益效果是：能够对工作辊轴承等小尺寸轴承实施全方位、小角度和精确清洗，清洗效果好，延长工作辊轴承使用寿命。
728
0

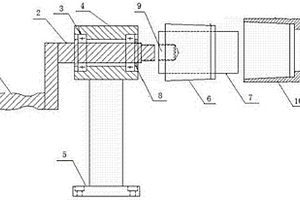

本实用新型涉及一种高线精轧机锥套修磨工具，属于冶金行业高线精轧机技术领域。技术方案是：包含手柄（1）、转动轴（2）、轴承（3）、底座（5）、尼龙保护套（6）和固定轴（7），所述尼龙保护套（6）呈锥型，尼龙保护套（6）套在固定轴（7）上,固定轴（7）的一端设有与转动轴（2）相配合的螺纹孔（9），固定轴（7）的另一端与锥套（10）的端口相配合,转动轴（2）通过轴承（3）固定在底座（5）上，转动轴（2）的一端设有手柄（1），转动轴（2）的另一端插入固定轴（7）端部的螺纹孔（9）内。本实用新型的有益效果是：锥套的单次修磨时间缩短至8分钟以内，提升了作业效率。锥套修磨量均匀，精度高，延长了使用寿命。
741
0

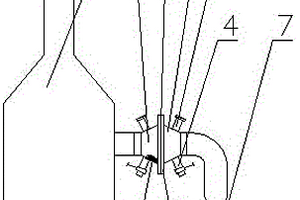

本实用新型涉及冶金行业脱硫设备，具体是一种结晶物自动过滤装置。包括过滤板、扩张变径管、收缩变径管，过滤板安装在扩张变径管与收缩变径管的对接部，扩张变径管连接脱硫塔，收缩变径管连接水泵；扩张变径管和收缩变径管的底部装有排污阀，上部设置观察清理孔。本实用新型安装在脱硫塔与水泵之间，能够自动过滤脱硫液中的块状结晶物，使结晶物不会混入脱硫液对脱硫塔内部喷淋装置造成侵蚀，也避免了喷淋喷嘴的堵塞，可提高水泵叶轮、泵壳使用寿命，降低设备成本；结晶物的有效清除，既可以提高脱硫效率，控制二氧化硫等污染物的排放，又明显降低了喷嘴堵塞率。
1093
0

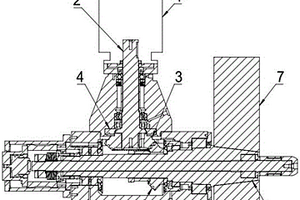

本实用新型涉及一种钢坯修磨机，属于冶金行业轧钢生产设备技术领域。技术方案是：输入轴（2）的一端与电动机（1）连接，输入轴（2）的另一端与主动弧型伞齿轮（3）同轴连接，输出轴（6）的一端与被动弧型伞齿轮（5）同轴连接，输出轴（6）的另一端安装砂轮（7），主动弧型伞齿轮（3）和被动弧型伞齿轮（5）啮合，输入轴（2）的一侧设有间隙调整装置（4），所述间隙调整装置（4）包含调整螺栓、锁紧螺母和压块，压块靠近主动弧型伞齿轮（3），压块上设有调整螺栓和锁紧螺母。本实用新型的有益效果是：结构简单，能够根据砂轮的直径或其转速，对齿轮啮合间隙及时做出调整，防止齿轮损坏，杜绝设备事故，延长设备使用寿命。
1046
0

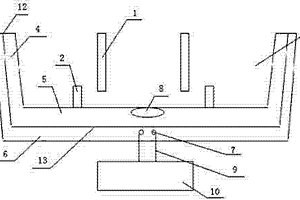

本实用新型涉及一种连铸中间包包底测温系统，属于冶金行业冶炼设备技术领域。技术方案是：中间包（11）由包壁（12）和包底（13）构成，两个挡渣墙（1）和两个挡渣坝（2）分别对称设在中间包内，挡渣墙至包壁的距离大于同侧挡渣坝至包壁的距离，挡渣墙上端与中间包顶部在同一平面，下端与包底（13）内侧设有空间，挡渣坝固定在包底上，冲击区（8）设在两个挡渣墙之间，测温偶插孔设在包底永久层（6）上，铠装偶（9）通过测温偶插孔（7）与测温显示屏（10）连接。本实用新型的有益效果是：对冲击区进行监控，提高中间包耐火材料利用率，降低生产成本，提高中间包寿命，防止穿包恶性事故的发生。
758
0

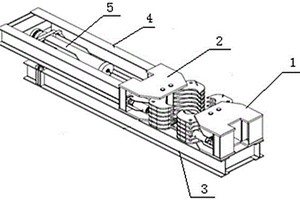

本实用新型涉及一种液压废钢压块拆包机，属于冶金行业废钢拆检设备技术领域。技术方案是：包含机械手装置一（1）、机械手装置二（2）、底座（3）、主油缸（5）和轨道（6），底座（3）上设有轨道（6），所述机械手装置二（2）与机械手装置一（1）结构相同，机械手装置二（2）与机械手装置一（1）设在底座（3）上，相对布置，机械手装置一（1）中的支座（11）固定在底座（3）的尾端，支座（11）下方的滚动车轮（13）设在轨道（6）上，机械手装置二（2）中的支座通过动力主梁（4）与主油缸（5）驱动连接。本实用新型的有益效果是：结构紧凑，设计新颖，能够对废钢压块产生最大的拉拔力，从而发挥液压系统的最大效能。
815
0
本实用新型涉及一种用于板坯连铸机的窄面铜板结构，属于冶金连续铸钢设备技术领域。技术方案是：窄面铜板的上表面为工作面（1），窄面铜板横截面的工作面为直线、对称弧线、对称抛物线之一，或者是两侧为对称抛物线中间为直线的组合；窄面铜板纵截面的工作面分为上、下两部分，上部分为3~8段多锥度线或抛物线形状，下部分为单锥度直线形状。本实用新型主要适用于板坯连铸机生产上部收缩大，下部收缩小的品钢种，在生产使用过程中，在结晶器内铸坯窄面与结晶器窄面铜板能更好的接触传热，保证铸坯厚度均匀，窄面坯壳整齐、减少裂纹、烂边缺陷，避免漏钢事故，有利于保证生产稳定、提高铸坯表面及内部质量。
913
0
一种连铸机扇形段水压试验装置，属冶金技术领域。包括水套、密封头，所述水套设置在扇形段出水口处，水套上设有注水管，注水管上设有球阀，水套的一端设置尺寸匹配的密封头。密封头个数、位置与扇形段出水口的个数位置匹配。其利用连铸机扇形段出水口连接进水管进行水压试验，不需要二次吊装倒运，并且可减少水口的损伤。总之，本实用新型结构简单，适用于工业化生产。
