云南曲靖有色金属湿法冶金技术理论与应用

采用铝酸钠在锌溶液中除氟的新方法 1060

 0

本发明涉及一种采用铝酸钠在锌溶液中除氟的新方法，属于锌湿法冶金领域，具体的操作步骤如下：1）将工业级铝酸钠粉末与水混合，配制成混合溶液，浓度为5%～50%，充分搅拌待用，充分搅拌后，混合溶液无明显团聚现象；2）将铝酸钠溶液逐渐加入含氟锌溶液（含氟量为100～600 mg/L）中，充分搅拌，进行除氟，除氟的温度控制在15℃～50℃，除氟的时间为0.5～2h；3）步骤2）反应结束后，经固液分离得到除氟后锌溶液和除氟渣。本发明首次采用工业级铝酸钠粉末用于锌溶液除氟工艺；降低了除氟渣量，改善了除氟后液的过滤性能；工业级铝酸钠粉末，原料易得，净化温度低，时间短，简化了除氟工艺，提高企业的经济效益。

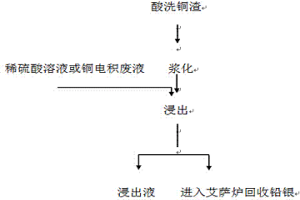

锌冶炼铜渣常压下高效浸出铜的方法 1042

 0

本发明涉及到一种锌冶炼铜渣常压下高效浸出铜的方法，属于有色金属湿法冶金领域。本发明的方法包括：依据铜渣粒度较细，含铜偏低（Cu15～25%），且含少量铁（Fe0.3～0.6%）的特点，另外依据亨利定律空气的溶解度V=KTP，即空气在溶液中的溶解度与压力成正比，压力为液体上方平衡分压，采用增高液面高度，增加了空气在溶液中的溶解度；再通过特定的风管设置，增大液相流速和紊动程度来减薄液膜厚度及增大液相总传质系数，协同Fe对氧气的传递，再加上Cu2+对Fe2+氧化速率的催化作用，加速了Fe对氧气的传递，加快铜的氧化反应。另外在上述基础上，通过增高温度，强化反应的动力学因素。

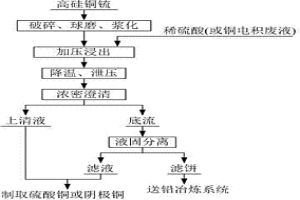

高硅铜锍氧压酸浸中控制水合硅蛋白结晶水量的方法 923

 0

本发明涉及到一种高硅铜锍氧压酸浸中控制水合硅蛋白结晶水量的方法，属于有色金属湿法冶金领域。本发明的方法包括：在氧压酸浸时，被浸出的二氧化硅，以水合硅蛋白（SiO2·nH2O）析出入渣。通过控制矿浆浓度及氧压浸出技术参数，使形成的水合硅蛋白结晶水量低，矿浆静置30min时上清率＞40%, 压滤后滤饼含水量为30～40%，滤饼体积为原料体积的1.5～2.0倍。本发明技术方案能够有效控制浸出渣体积量，得到易于澄清过滤的矿浆，滤饼含水量低，可减少滤饼的洗涤水量，减少被溶出的铜入渣损失；同时，减小了浸出矿浆中渣相的体积，利用矿浆浓密澄清；浸出矿浆液固分离后，减小滤饼含水量，从而减少了滤饼的洗涤水量，节约了用水，且有利于流程体积平衡。

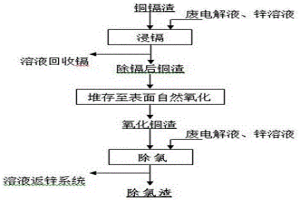

采用除镉后表面自然氧化铜渣从锌溶液中除氯的方法 729

 0

本发明涉及一种采用除镉后表面自然氧化铜渣从锌溶液中除氯的方法，属于锌湿法冶金领域，具体步骤如下：1）将锌溶液的新鲜铜镉渣在硫酸中浸出镉，除镉后铜渣Cu含量为15~70%，Cd含量为0.2%~1%；2）除镉后铜渣堆存至表面自然氧化，自然氧化程度为5~35%；3）含氯锌溶液调节初始硫酸浓度，然后加入5~50kg/m3氧化铜渣搅拌，NCu/NCl为1.4~2.0，控制除氯温度为30~80℃，除氯时间在0.5~1h；4）反应结束后，经过滤分离得到除氯后锌溶液和除氯渣。本发明采用优先除镉的工艺，降低了铜渣杂质含量，提高了铜渣铜品位；采用除镉后表面自然氧化铜渣代替新鲜铜渣，免去了添加硫酸铜或氧化浸出铜渣制硫酸铜溶液工序；有效简化了工艺并降低了生产成本，提高企业的经济效益。

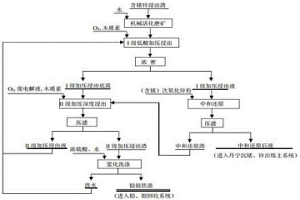

高效简化处理含锗锌浸渣的方法 931

 0

本发明涉及一种高效且简化处理含锗锌浸出渣的方法，属于湿法冶金综合回收领域，本发明包括以下步骤：1）含锗锌浸出渣的磨矿；2）I级低酸加压浸出；3）II级加压深度浸出；4）浸出渣浆化洗涤；5）中和还原。本发明同时实现了含锗锌浸出渣中锌、锗等有价金属的高效浸出和铁的高效同步沉淀；锌、锗浸出率分别达98%、85%以上，产出有利于富集分离锗的低酸、低铁浸出液；铁与铅、银一起富集于铅银铁渣中，铅银铁渣中的铁做为火法炼铅造渣熔剂最终稳定固化于炉渣或铅富集过程的窑渣中，实现其由杂质向炼铅原料的转变。

含锗锌浸出渣中有价金属高效提取及其减量化处理方法 826

 0

本发明涉及一种含锗锌浸出渣中有价金属高效提取及其减量化处理方法，属于湿法冶金领域，本发明包括以下步骤：1）往含锗锌浸出渣中配入锌精矿后与酸性溶液进行I段强化浸出；2）将I段浸出底流与锌电解废液混合后进行强化浸出；3）用锌焙砂或氧化锌烟尘中和I段II段浸出液中的酸，液固分离得到预中和后液和预中和渣；4）往预中和后液中添加铁粉进行铁粉置换沉锗铜，反应结束液固分离后得到沉锗铜渣和沉锗铜后液；5）沉锗铜后液进行氧化沉铁得到铁红和沉铁后液。本发明可实现含锗锌浸出渣中有价金属的高效分离富集与综合回收，以及含锗锌浸出渣减量化和伴生铁资源化利用。全流程锗、铜回收率分别提高40%和98%以上；废渣量比现有含锗锌浸出渣冶炼技术降低50%以上，达到含锗锌浸出渣资源化、减量化、无害化处理的目的。

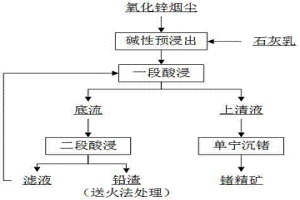

采用碱性预浸出降低铅渣含锗的新方法 699

 0

本发明涉及一种采用碱性预浸出降低铅渣含锗的新方法，属于锌湿法冶金领域，具体的操作步骤如下：1)将工业级石灰与水混合，配制成石灰乳溶液；2)将氧化锌烟尘逐渐加入配制好的石灰乳溶液中；3)步骤2）反应结束后，向反应器内加入含锌、酸废液，加热；4)步骤3)升温结束后，将氧化锌烟尘加入反应器内，调节浸出终点pH；5)步骤4)的浸出液经液固分离得到一段酸浸底流；6)步骤5)得到的一段酸浸底流用电解废液调整二段浸出终点酸度；7)步骤6)浸出反应完成后，经固液分离得到过滤液和铅渣。本发明首次采用碱性预浸出用于氧化锌烟尘浸出工艺；降低了铅渣含锗品位，提高了锗湿法直收率；工业级石灰，原料易得，从而提高了企业的经济效益。

酸浸渣搭配铅渣一釜三段氧压浸出锌的方法 808

 0

本发明涉及一种酸浸渣搭配铅渣一釜三段氧压浸出锌的方法，属于湿法冶金技术领域，本发明充分利用酸浸渣和铅渣的物料性质，采用一釜三段的高效处理工艺，对原料中的锌进行短流程浸出，并在一釜内分段连续实现酸浸渣浸出、铅渣氧化浸出及沉矾除铁。本发明为铅锌冶炼渣物料的联合处理提供新的思路，得到的氧压液含铁≤500mg/L，无需再单独除铁，回收锗铟后可直接并入主系统锌浸出流程；氧压渣锌≤2%，且90%以上的铁渣随氧压渣并入粗铅火法系统，充当冶炼熔剂使用，回收铅和银，最终通过水淬渣的形式生产水泥，实现锌冶炼湿法铁渣的无害化处置与利用。

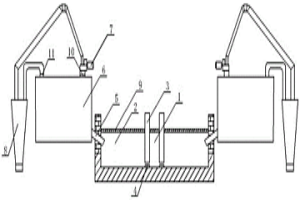

生产置换用金属锌粉的装置 1035

 0

本实用新型公开了一种生产置换用金属锌粉的装置，包括化锌池，蒸发池，过液口，导气管，冷凝桶，风机，收粉器，密封盖板，本实用新型通过对生产细金属锌粉或超细金属锌粉的超细锌粉炉进行改进，成功用超细锌粉炉生产出粒度相对较粗，适用于湿法冶金置换用的金属锌粉；经本实用新型改进及革新后的超细锌粉炉，它不但能生产粗的适合于湿法冶金用的置换用金属锌粉；如若要生产原来的超细金属锌粉，稍作改变就又能实现原来的超细锌粉的生产功能。

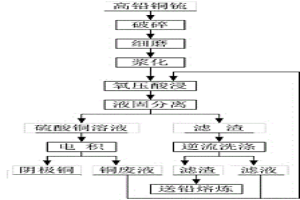

高铅铜锍氧压浸出电积工艺平衡酸的方法 874

 0

本发明涉及到一种高铅铜锍氧压浸出电积工艺平衡酸的方法，属于有色金属湿法冶金领域。本发明的方法包括：通过控制高铅铜锍氧压酸浸时始酸量及压力釜内温度、总压、反应时间等技术参数，使高铅铜锍硫化物中硫转化为硫酸的比例为35～65%，再通过浸出矿浆经液固分离的浸出渣采用二段逆流洗涤，以减少滤饼带走的硫酸铜及硫酸量，并将电积废液返回氧压浸出，实现了高铅铜锍氧压酸浸—电积工艺硫酸的平衡。本发明有效降低了生产成本，避免了浓硫酸使用过程中对操作人员的职业健康危害。

处理含锗锌浸渣的方法 745

 0

本发明涉及一种处理含锗锌浸渣的方法，属于湿法冶金综合回收领域，本发明包括以下步骤：1）往含锗锌浸渣中配入含锗锌精矿后与酸性溶液进行段强化浸出；2）将段浸出底流与废电解液混合后进行段强化浸出；3）往段浸出液中添加含锗锌焙砂或含锗氧化锌烟尘调节酸度，液固分离得到中和后液和中和渣；4）往中和后液中添加铁粉和单宁，反应结束液固分离后得到锗渣和沉锗后液；5）沉锗后液进行氧化沉铁得到铁红和沉铁后液。本发明同步实现含锗物料有价金属的高效分离富集与综合回收，全流程锗回收率达95%以上，锗回收率比现有工艺提高约40%，伴生铁资源转化为可资源化利用的铁红，工艺流程简单、清洁高效、有价金属综合回收率高。

从含锗浸出液中制备高品位锗精矿的方法 668

 0

本发明涉及一种从含锗浸出液中制备高品位锗精矿的方法，属于湿法冶金技术领域，具体步骤为：将含锗浸出液pH值调至2.0~3.5，在50~70℃温度条件下，加入酸度为5.0~10.0g/L的单宁酸溶液，搅拌15~20min，过滤得到1号单宁锗渣；采用硫酸溶液对所述的1号单宁锗渣进行2~4段逆流洗涤，过滤得到2号单宁锗渣；将所述的2号单宁锗渣在80~100℃温度条件下，干燥4~8h，得到3号单宁锗渣；将所述的3号单宁锗渣在450~600℃温度条件下，焙烧3～5h，制得黑色的锗精矿。本发明方法可制得高品位的锗精矿，锗的回收率85.0%以上，锗精矿含锗>35.0%、含砷<1.0%；本发明方法优化了传统的工艺过程，流程简单，锗回收率高，易于操作，便于工业化生产。

用于催化三价铁水解沉淀的铁磁性催化剂及其制备方法和应用 950

 0

本发明公开了一种用于催化三价铁水解沉淀的铁磁性催化剂及其制备方法和应用，铁磁性催化剂由活性氢氧化铁包裹磁性铁粉颗粒构成，其制备方法是将铁粉与含Fe3+溶液混合，调节体系pH至2以下，在搅拌作用下缓慢滴加碱液反应，即得稳定性好、可以促进溶液中三价铁离子快速、高效、选择性水解沉淀的铁磁性催化剂；该铁磁性催化剂可以广泛应用于湿法冶金工艺中的锌、镍或铜浸出液中铁的脱除，具有除铁效率高，锌、铜、镍等金属损失小，改善固液分离效果，使浸出液中铁离子残余浓度低于15mg/L等优点，且催化剂可重复利用，使用成本低，有利于广泛应用。

生产置换用金属锌粉的工艺方法及其装置 782

 0

本发明公开了一种生产置换用金属锌粉的工艺方法及其装置，该工艺方法使用超细金属锌粉炉通过改进设备及工艺成功生产出置换用金属锌粉，包括以下步骤：1）化锌；2）蒸发；3）分散冷凝。本发明通过改进工艺方法成功用超细锌粉炉生产出粒度相对较粗，适用于湿法冶金置换用的金属锌粉；经本发明改进及革新后的超细锌粉炉，它不但能生产粗的适合于湿法冶金用的置换用金属锌粉；如若要生产原来的超细金属锌粉，改变工艺就又能实现原来的超细锌粉的生产功能。

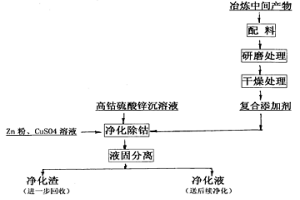

湿法炼锌净化除钴用复合添加剂 914

 0

本发明经配料、研磨和干燥处理后所得的一种湿法炼锌净化除钴用复合添加剂。在制备过程中,控制Sb含量为0.51%-60%,As含量为0.1%-6%,Pb含量为0.5%-15%,余量为杂质,其中75%-85%的Sb以Sb2O3的形式存在,80%-95%的As以SbAsO4的形式存在。本发明能有效改善锌净化除钴过程,提高净化效果,尤其对传统添加剂所不能有效处理的高钴硫酸锌溶液,有显著的净化效果。同时,本发明能减少添加剂用量,节省生产成本,它不含挥发性的有机溶剂,不影响环境,无二次污染,环境友好。

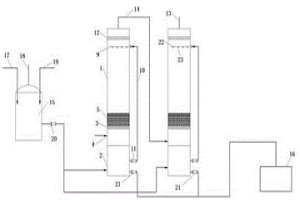

湿法吸收二氧化硫烟气的装置 930

 0

本实用新型涉及一种湿法吸收二氧化硫烟气的装置，属于有色金属冶金环保技术领域，本实用新型包括脱硫塔，脱硫塔底部设浆液循环槽，脱硫塔下部设多孔隔板，浆液循环槽和多孔隔板间设烟气进口，多孔隔板上设数层多向分散混合球层，多向分散混合球层包括数个首尾依次相接的多向分散混合球，多向分散混合球包括球体以及分布在球体上的半月状叶片；脱硫塔上部设喷淋装置，喷淋装置通过循环管道与浆液循环槽连接且循环管道上设有循环泵，喷淋装置的上方设除雾装置；脱硫塔顶部设烟道或连通烟管，脱硫塔间以连通烟管的出口端连接烟气进口的方式串联；本实用新型降低原料采购费用，无任何废弃物外排，不会造成二次污染，同时吸收二氧化硫烟气效率高。

用烟化炉处理锌湿法冶炼净化渣的方法 784

 0

本发明涉及一种用烟化炉处理锌湿法冶炼净化渣的方法，属于火法冶金技术领域，本发明将热态铅冶炼弃渣加入烟化炉后，定量加入锌湿法冶炼净化渣；通入氧气，在1200~1300℃温度下连续用粉煤吹炼；当三次风口发白时关闭氧气阀门，三次风口发黄时取样，熔渣含锌≤2.5%时，降低粉煤用量至4t/h，提温10‑25min后，进行放渣作业；熔炼过程中，含氧化锌烟尘的烟气经余热回收、表冷降温、布袋收尘后送脱硫系统。本方法将锌湿法冶炼净化渣加入烟化炉内，用富氧空气进行无害化处理，钴渣中的钴、镍等杂质由水淬渣进行无害化开路，解决了锌湿法冶炼净化渣堆存及锌湿法冶炼杂质开路的问题，达到了综合回收有价金属、危废渣无害化处理、锌湿法冶炼过程杂质无害化开路的目的。

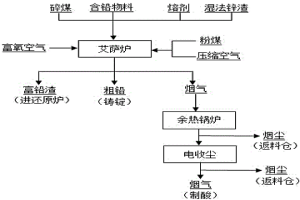

用富氧顶吹炼铅炉处理湿法锌渣的方法 924

 0

本发明涉及一种用富氧顶吹炼铅炉处理湿法锌渣的方法，属于火法冶金技术领域，本方法将锌系统产出的湿法锌渣加入富氧顶吹炼铅炉内，湿法锌渣中的有价金属富集在富铅渣中，经过还原炉进一步还原处理后进入烟化炉，降低了烟化炉处理湿法渣的作业负担，回收湿法锌渣中的硫，环保效果好；通过将有价金属富集在熔渣中，综合回收有价金属，本发明具有工艺简单、不需增加额外投资、可以有效解决酸浸渣堆占库存、提高有价金属回收率等优点。

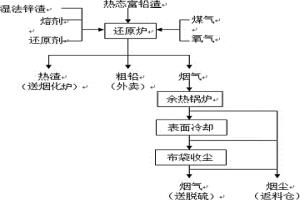

用热渣侧吹还原炉处理锌湿法冶炼渣的方法 957

 0

本发明涉及一种用热渣侧吹还原炉处理锌湿法冶炼渣的方法，属于火法冶金技术领域。包括以下步骤：1）将热态富铅渣加入还原炉70~90t，同时将湿法锌渣按1~3t/h，石灰石1.5~2.5t/h，铁焙砂3~4t/h，焦丁2~3t/h，碎煤0.8~1.6t/h加入；2）富铅渣加入过程中，虹吸口铅液面高度上升，达到铅液流淌高度进行放铅铸锭作业；3)每炉加入锌焙砂2~7t，石灰石2.2~3.5t，铁焙砂3~6t，焦丁2~3.5t，碎煤2.5~4t；控制煤气流量3200~3600Nm3/h，氧气流量950~1200Nm3/h，熔池温度1100~1300℃，炉内负压-20~-40pa；4）富铅渣加入完毕，在1000~1250℃下连续加入碎煤冶炼1～2h，判断熔渣含铅≤2.2%，提温0.5h后进行放渣作业。5）熔炼过程中，烟气经余热回收、收尘后送脱硫系统。本发明具有工艺简单、生产成本低、有效解决酸浸渣堆占库存、提高有价金属回收率等特点。

锑矿湿法直接生产锑白新工艺 1034

 0

锑矿湿法直接生产锑白新工艺是冶金化工领域的一项新技术。它提供了一种从矿石中直接生产三氧化二锑含量在99。6%以上,白度在96%以上的锑白产品,其是经过酸浸、净液、真空过滤、中和转化等工艺而得。最适合于处理锑含量在20～40%的硫化锑矿。该工艺具有浸出率高、回收率高,产品成本低,原料易得,污染小等优点,其白度、细度都达到国家出口产品标准。

硅孔雀石型氧化铜矿湿法提取铜的方法 948

 0

本发明涉及一种硅孔雀石型氧化铜矿湿法提取铜的方法，属于有色金属湿法冶金领域，工艺步骤为：1）矿石加硫酸熟化脱硅；2）筑堆滴淋浸出铜；3）牛胶沉淀浸出料液中的硅；4）选用有机相组分及控制相连续抑制相间污物体积。本发明方法中，硅孔雀石型氧化铜矿石经拌酸熟化脱硅、浸出含铜料液牛胶沉淀硅后，可保持含铜料液SiO₂＜500mg/L，达到萃取要求，还可缩短矿石浸出时间；萃取剂选用M5640，稀释剂选用SX‑80，萃取、反萃采用有机相连续，可减少乳化、压缩相间污物体积，使硅孔雀石型氧化铜矿实现工业化应用。

微波煅烧锌湿法冶炼净化钴镍渣生产钴精矿的方法 802

 0

本发明涉及一种微波煅烧锌湿法冶炼净化钴镍渣生产钴精矿的方法，属于湿法冶金应用领域，具体步骤为：在净化钴镍渣中添加NH4Cl水溶液，混合均匀，然后进行微波煅烧，煅烧后进行研磨；研磨后的钴镍渣进行中性浸出、过滤；所得的浸出液添加Na2S沉淀钴；所得滤饼加水浆化、过滤，滤液和沉淀后液返回中性浸出使用；二次滤饼返回锌精矿仓配料回收金属锌；通过Na2S沉淀出的钴通过稀酸洗涤，获得钴精矿。本发明利用钴较强的吸波能力的特点，钴镍渣经氯盐氯化后微波辐照，通过中性水溶液选择性浸出钴，再通过化学法沉淀洗涤钴得到钴精矿，钴镍渣中的锌进入湿法流程，以实现多金属的综合回收。

具有洗涤功能的锌湿法冶金净化添加剂预处理装置 779

 0

本发明涉及一种具有洗涤功能的锌湿法冶金净化添加剂预处理装置，属于有色冶炼金的湿法炼锌技术领域，本发明在混合导流槽的顶部或加料漏斗上设置喷淋进液口添加调浆液，在混合导流槽与洗涤浆化桶中通过溶液搅拌装置对净化添加剂与调浆液进行均匀混合，搅拌过程中净化添加剂中有机物生成的有机相经洗涤浆化桶上端的有机相液溢流口脱除，脱除有机物后的净化添加剂与调浆液再被排入到净化桶中对硫酸锌溶液进行净化；本发明解决了锌湿法炼锌过程中，净化添加剂在加入过程易飞扬，净化添加剂损失严重，净化现场环境差的问题，同时，将净化添加剂中的有机物进行脱除，避免有机物对硫酸锌溶液的净化造成影响，从而提升了硫酸锌溶液的净化效果。

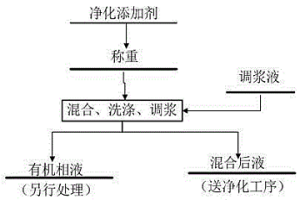

锌湿法冶金净化添加剂预处理的方法 607

 0

本发明涉及一种锌湿法冶金净化添加剂预处理的方法，属于有色冶炼金的湿法炼锌技术领域；本发明通过五个步骤来完成锌湿法冶金净化添加剂预处理的方法，在混合导流槽的顶部设置喷淋进液口添加调浆液，在混合导流槽与洗涤浆化桶中通过溶液搅拌装置对净化添加剂与调浆液进行均匀混合，在搅拌过程中净化添加剂中的有机物生成有机相液，有机相液经洗涤浆化桶一侧上端的有机相液溢流口流出另行处理，然后再将无有机物且混合均匀的净化添加剂与调浆液混合液排入到净化桶中对硫酸锌溶液进行净化，有效的解决了锌湿法炼锌过程中，添加剂的飞扬损失，可有效提升置换反应的速度和作用效率。

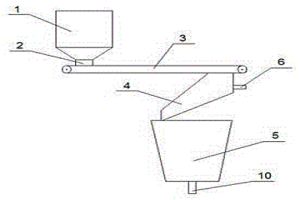

锌湿法冶金净化添加剂预处理装置 735

 0

本实用新型涉及一种锌湿法冶金净化添加剂预处理装置，属于有色冶炼金的湿法炼锌技术领域，所述的锌湿法冶金净化添加剂预处理装置包括给料漏斗、振动给料器、称重给料机、固液混合槽、调浆桶，所述的振动给料器的安装在给料漏斗的底部，称重给料机水平设置在振动给料器的底部，固液混合槽设置在称重给料机出料口的下方，调浆桶设置在固液混合槽出料口的下方；本实用新型提供的锌湿法冶金净化添加剂预处理装置，各级连接采用密封连接，采用这种湿式预处理装置对净化添加剂进行预处理，有效的解决了锌湿法炼锌过程中，净化添加剂在加入过程易飞扬，造成净化添加剂损失，净化现场环境差的问题；且提升了净化添加剂在净化过程中的净化效果。
