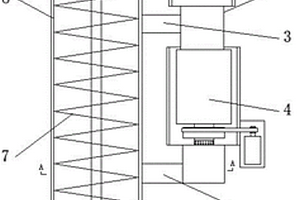

本实用新型公开了一种半逆流磁选预选螺旋分级机,它是由半逆流磁选预选机、螺旋分级机有机组合构成。所述的半逆流磁选预选机是由给矿口(1)、给矿箱(2)、机架(3)、槽内给矿管(4)、选别槽排矿口(5)、选别槽(6)、选别槽进矿口(7)、排矿管(8)、磁系(9)、圆筒(10)、冲洗水管(11)、精矿槽(12)、圆筒驱动机构组合构成;所述的螺旋分级机由提升架(13)、提升机构(14)、螺旋、分级槽、螺旋驱动机构、螺旋支座、溢流口(20)组合构成;排矿管(8)接入所述螺旋分级机的分级槽中。本实用新型能够提高分级效率、避免磁性矿物过磨、降低选矿能耗、提高矿物回收率,具有结构简单、使用、拆卸安装方便、应用广泛的优点,可以预先选出合格的磁性矿物。
一种皮带运输机自清扫装置,包括与清扫器横轴的两端活动连接的悬挂钢板,悬挂钢板与V型固定架两端活动连接,V型固定架的尖端设置悬挂绳,悬挂绳活动设置在皮带运输机的上托辊支架上,V型固定架下部设置清扫材料。在碎矿作业区的所有皮带运输机上都安装了本实用新型后,当皮带跑偏或是皮带破损时,物料洒落至回程下层皮带上,随着皮带的运行物料就不会进入皮带的尾辊或拉紧重锤的天辊内,避免了矿石等进入皮带的尾辊或拉紧重锤的天辊内,确保皮带运输机的顺利、正常运转,满足了选矿物料的连续输送的生产实际需要。同时当清扫刷磨损后,只需调整悬挂绳的长度,使清扫器与回程的下层皮带始终保持适宜的间隙就可以了,使用方便经济实惠。
本实用新型公开了一种矿浆二次处理装置,包括水平放置的球磨滚筒(3),球磨滚筒(3)的一端通过转轴(2)连接到电机(1)上,球磨滚筒(3)的另一端设有物流入口,物流入口上连接有进料斗(4),进料斗(4)上方设有转送斗(5),转送斗(5)上方设有分离器(6);所述分离器(6)的底部设有出口连接转送斗(5),顶部设有出口连接出水管(7),侧边设有入口连接进料管(8),连接管(8)的另一端连接至高位水池(9)的底部。可以对矿浆进行二次处理,使其能用于下一步的选矿程序。
本实用新型提供了一种多层多控摇床,属选矿机械设备生产技术领域,用于对矿浆或工料的原料成份进行选别。本实用新型采用增加下横梁(8)、上横梁(10)、立柱(9)的方法新增加上一层摇床的床面B(15),并在新增床面B(15)下方增加调坡器C(13)和调坡器D(14),使得上下两层床面能各自调节倾斜角度;在下层床面和上层床面中分别安装床面连接器A(7)和床面连接器B(16),使得上下两层床面的撑板(17)能够确保垂直安装,从而保证了本实用新型的设备处于良好运行状态并得到最佳矿浆分选效果。本实用新型充分利用空间,节省了设备占地面积,同时节省了设备动力。
本实用新型公开了一种旋塞型多通路矿浆分配装置,属于选矿设备技术领域。该矿浆分配装置包括旋塞本体,该旋塞本体上端设有进矿口,内部中心设有栓塞,下端通过可拆卸方式连接伸缩式多位气缸,伸缩式多位气缸推动栓塞按设定的角度旋转;旋塞本体侧面设有若干出矿口,作为不间断自流矿浆的多通路分配装置进行使用,矿浆上进侧出,可实现矿浆多通路分配的自动控制,分配均匀且不易冒矿。本实用新型造价低廉、操作简单,能够同时适用于金属和非金属矿浆的分配。
一种振动筛防尘密封装置,它包括上联接口、整体防尘密封装置、下联接口;上联接口和下联接口由法兰或钢板制成;整体防尘密封装置为筒状橡胶件,其筒壁断面呈“W”或“V”型;整体防尘密封装置与上联接口和下联接口联接为一个整体。本实用新型用于振动筛出入料口的密封,用于工业选矿等设备的振动筛出料口处,是一种软连接装置,该连接密封装置是通过法兰或者钢板联接在出料口和料斗入口之间,密封装置的断面采用“W”或“V”型,使其能够自由的小范围的相对震动,且不影响上下出入料口的密封,不仅增加了密封的可靠性,同时还不影响连接处的伸缩性,节省了原料的损耗,降低了空气的污染。
本实用新型公开了一种下料均匀的裸磁尾矿回收机,包括回收机本体,所述回收机本体的进料端安装有使矿浆均匀落入进料端的匀料器;所述匀料器包括两块竖直设置且相互平行的挡板和夹设在两块挡板之间并与挡板密封固定连接的若干档杆,若干挡杆使进入两块挡板之间的矿浆按人字形逐级分流。有益效果在于:本实用新型所述的裸磁尾矿回收机在进料端加装有匀料器,通过匀料器将矿浆均匀分散到进料端料槽内各处并形成均匀的液面,有效解决了区域性给料过大的问题,提升了磁选回收率和选矿指标,实用性好。
本实用新型公开了一种顽石高压辊磨全粒级给料破碎设备,涉及选矿领域,包括双层筛设备和高压辊磨机,所述双层筛设备包括有粗粒级出口、中间粒级出口及细粒级出口;所述高压辊磨机的进料口连接所述中间粒级出口和所述细粒级出口,所述高压辊磨机的出料口连接并返回至双层筛设备的进料口。本实用新型提供的顽石高压辊磨全粒级给料破碎设备有效得控制高压辊磨机的最大给料粒级;保证了高压辊磨机的全粒级给料,使得高压辊磨机能够运行平稳,大大提高了高压辊磨机的辊面使用寿命;消除了自磨机中顽石的难磨成份,解决了自磨机中顽石破碎难的问题;有效提高高压辊磨机的辊磨效率,释放高压辊磨机的产能。
本实用新型公开的属于选矿设备配件技术领域,具体为磨机衬板用便携式测量工具,其技术方案是:包括测量工具,所述测量工具是由钢管、橡胶、方管构成,所述方管顶端、底端均开设有通孔,所述方管顶端通过特制胶水粘接有橡胶,所述钢管穿过橡胶和方管顶端、底端开设的通孔插入方管内,本实用新型的有益效果是:通过在方管上等距离钻通孔,在方管顶端通过特制胶水粘接一层橡胶,经过硫化罐硫化与方管紧密结合在一起,使用钢管穿过橡胶插入到方管上开设的通孔,通过橡胶的弹性和摩擦力,可以控制钢管在方管上的位置,通过将装置放置在磨机衬板顶端,下压获取磨机衬板形状点数据,极大提高了测量的精确度和效率。
本实用新型涉及一种便携式磁铁精粉收集器,属于金属矿山选矿装置技术领域。本实用新型的技术方案是:短轴(1)、滚筒(2)、铜制线圈(3)和金属长轴(4)组成装置主体,蓄电池(13)放置在绝缘背包(12)中,导线(5)从蓄电池(13)通过漏电保护装置(14)引出,通过波纹软管(11)、空心管(8)和空心支撑(6)与装置主体连接。本实用新型的有益效果是:利用电流通过导线输入到装置主体形成电磁铁,将装置主体滚筒对准需要清理的部位,前后反复滚动即可收集磁铁精粉,可在车间、皮带通廊、室内及各种狭窄空间收集磁铁精粉,便捷高效,省时省力,可推广使用。
本实用新型公开了一种皮带运输机托辊架,包括横梁及其两侧及中央分别对称设置的边支腿和中支腿,边支腿和中支腿之间支撑有托辊,该托辊中央设置的支撑轴卡在支腿和中支腿顶部开有的卡槽内,所述横梁顶部设置有防护罩,所述防护罩包括覆盖在横梁顶部的W形防护橡胶层,所述W形防护橡胶层的两端外侧设置有挡边,所述挡边与W形防护橡胶层两端形成集液腔,所述集液腔中央开有多个渗水孔,本实用大大增加了托辊架的使用寿命,节约了选矿成本,减轻了维修工人的劳动强度,使用效果良好,达到设备的技术要求。
一种带水流的滑石与脉石分选机,包括有:卧式钢制大滚筒、大滚筒支座、分离刮板、进料口、滑石出料口、脉石出料口和分别驱动大滚筒和分离刮板转动的一组以上的动力装置,其特征在于:(1)卧式大滚筒的内腔由竖直挡板分为左、右两个部分,挡板的一侧下部安置进料装置;另一侧安置可作旋转运动的分离刮板,其竖直挡板、进料装置不随大滚筒转动;(2)在大滚筒进料口的端头设置有三个水流开关;(3)在竖直挡板与分离刮板之间、刮板下方有脉石收集槽;(4)分离刮板的转动轴与大滚筒轴线平行,其长度与大滚筒相等。本实用新型可单机或成组使用,其优点是:(1)提高了滑石选矿的分选精度与效率;(2)减少了粉尘;(3)降低了噪声;(4)延长了机器的寿命。
本实用新型涉及一种选矿设备,尤其涉及一种可控式铁矿干选机,属于铁矿石干选设备。目前已有的铁矿干选机所选出来的铁精粉的粒径相差较大,且很难实现从铁矿石中直接选出符合要求的铁精粉。本实用新型提供一种可控式铁矿干选机,其特征在于:还包括磁选装置、跑尾调整装置和品位调节装置,其中所述磁选装置包括磁选前道总成和磁选后道总成,该磁选前道总成和磁选后道总成均固定在机架上;所述的跑尾调整装置和品位调节装置也均固定在机架上,且跑尾调整装置位于出料机构内。本实用新型结构简单,分离量大,效率高,噪音污染小,操作、维护和维修均比较方便。
一种摆式及双移动散装物料取料系统,特别是一种散装物料取料装置。取料输送系统的取料装置连接在小输送机的前端,小输送机连接在变角度输送机的前端,变角度输送机的后端连接在回转装置上,移动电动推杆一端连接在底座上,另一端与小输送机连接,转动电动推杆通过杠杆与变角度输送机连接,自动控制器分别安装控制柜与输送机上。取料器向左摆动取料,向左推进不到左终点位,小皮带机带着取料器向前推进;然后,向右摆动取料,取料器向右推进,到达右终点位后,小皮带机带着取料器向前推进;推进到最大行程后,发出移机报警,设备整体向前移动。优点:该系统提高了功效和选矿质量,体现了取料自动化,降低了对操作者的危害,节约了材料和能源。

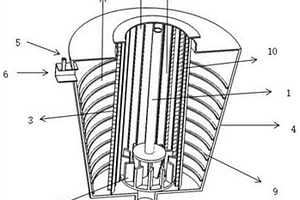

一种新型磁选柱,涉及磁铁矿石选矿设备领域, 包括给矿斗,设置在给矿斗上的给矿管、溢流槽、分选筒、切 线给水管、精矿排矿管及控制阀、与励磁线圈磁系相连的电控 装置,其特征在于在所述的切线给水管下部设一组与励磁线圈 磁系相连通的励磁线圈、在给矿斗下部设一返水盘,返水盘与 设置在设备上部的给水管相连通,在给矿管和排矿管上设有浓 度传感器和控制阀,PLC工业控制器分别与给矿管和排矿管上 的浓度传感器、控制阀及执行机构相连。本实用新型的优点是: 显著地增加了处理量,提高了选分效果;自动控制给、排矿装 置的采用,不仅使设备工作稳定可靠,精矿品位可调,操作方 便,达到了控制给矿量和精矿品位的目的,同时也减轻了工人 的劳动强度。

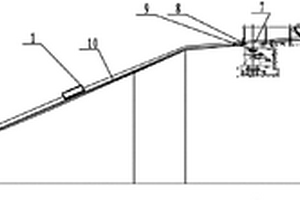

磁选设备是利用矿物间的磁性差异,选出高质量精矿的设备。波状挡边带式磁选机是众多磁选设备中的一种,波状挡边带式磁选机由波状挡边皮带(1)、电动滚筒(2)、改向滚筒(11)、磁箱(14)、机架(5)、角度调整装置(6)、底座(7)、转轴(8)、螺旋拉紧装置(10)、调心挡边托辊(12)、平托辊(15)、矿浆槽(13)、粗精矿槽(4)、排尾槽(9)、冲洗水管(3)组成。该机具有的显著特点是:1.金属回收率高;2.处理量大;3.机体的倾斜角度可调;4.入选矿粒的粒度范围较大;5.该磁选机还具有结构简单、重量轻、体积小、工作可靠和检修方便等优点。波 状挡边带式磁选机的主要特征是:波状挡边皮带传输机与磁箱的配套使用。
本实用新型公开了一种周边传动浓缩机,其特征是:所述驱动装置(2)设在所述工作桥架(4)一端梁(1)上;所述电控箱(3)设在工作桥架(4)上,所述工作桥架(4)与连结架(11)相铰接,所述连结架(11)设在中心支座(13)上;所述中心支座(13)上设有液压系统(7)的油缸总成(10),下部与中心吊架(16)相连;所述中心吊架(16)下部连接刮集装置(5),所述驱动装置(2)上设有检测刮泥耙扭矩的装置。通过检测扭矩的方式来实现自动提耙,信号传递灵敏可靠,保证了系统安全连续运转,提高了工作效率。适用于高浊度水处理工程,尤其适合在选煤厂煤泥水处理及其它选矿厂尾矿水处理系统中使用的一种浓缩设备。?
本筒式磁选机轴封无泄漏装置,属选矿机械技术领域,是解决筒式磁选机圆筒端部轴与外密封圈间泄漏砂浆的问题。通过在轴承压盖(11)上装一个轴套(6),该轴套套在轴(5)上,固定于轴承压盖(11)上,并随圆筒盖(15)一起转动。由于轴套有一定的长度,因此轴套在转动时,溅射或者流动到轴套表面的砂、水在没到达轴套尾部时即被离心力甩下。使砂水不致于到达轴与外密封圈(12)的位置。
本实用新型涉及一种在选矿浮选过程中对矿浆pH值进行自动控制来提高尾矿回收率的装置,包括控制主机、放置在矿浆搅拌桶和浮选机内的用于检测矿浆pH值的pH玻璃电极,两个pH玻璃电极分别通过pH发送器和反馈发送器连接到控制主机,控制主机控制与浮选机连通的酸液加入装置,酸液加入装置中的执行机构接收控制主机发出的控制指令,精确改变阀门的开度,实现工业硫酸加入量的自动控制,使得pH值趋于控制目标,从而实现矿浆pH值智能自动化调整,使矿浆的pH值始终维持在目标值很小的范围内,能有效的提高尾矿的回收率,全程智能自动化检测控制,实时掌控动态生产过程,大大减轻了调浆的劳动强度,有效提高了尾矿的回收率。

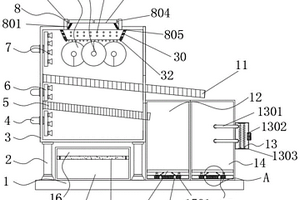

一种立式活性矿粉筛选机构,涉及筛选设备领域,包括底盘、减震弹簧、底筛、顶筛和上盖,所述底盘上表面等距环设有若干组减震弹簧,所述减震弹簧顶部固定连接有底筛,所述底筛顶部活动设有顶筛,所述顶筛顶部活动设有上盖,所述上盖上表面设有下料漏斗,所述下料漏斗侧壁安装有齿轮箱,所述齿轮箱一侧表面安装有驱动电机,所述驱动电机的动力输出端与齿轮箱传动相连,所述下料漏斗内腔底部转动设有碾压辊;本新型以解决现有的活性矿粉筛选装置在使用时通过振动对矿粉进行筛选,矿粉受潮后容易形成结块,结块具有较强的硬度,在振动的作用下无法散开,从而在对活性矿粉进行筛选后,会留下大量的结块,导致对活性矿粉筛选不彻底的问题。
本实用新型涉及管道疏通技术领域,为了解决选矿管道发生堵塞时,往往需要拆开管道接头或切割开管道以疏通堵塞,工作量大,局限性较大,安全风险高的问题;提供了一种矿浆管堵塞疏通装置,包括矿浆输送管以及与矿浆输送管并联的清水输送管,所述矿浆输送管与清水输送管之间连通有若干连接管;所述矿浆输送管位于一所述连接管下方的部分设置有第一阀门,所述连接管上设置有若干第二阀门;所述矿浆输送管上还设置有用于清理堵塞物的清扫组件,所述清扫组件具有可延伸至所述矿浆输送管内的清扫头,所述清扫头与所述矿浆输送管之间可拆卸连接;其不用对管道进行破坏性拆除或切割进行堵塞疏通,保证了管道的完好,保障了管线使用寿命。
本实用新型公开了一种浮选泡沫消除装置,包括潜污泵,所述潜污泵的上端设有电缆线和牵引绳,所述潜污泵的一端设有出水口,且出水口的上端固定安装有钢编橡胶软管,所述钢编橡胶软管的上端固定连接有不锈钢管,所述不锈钢管的外表面设有两排喷淋孔,所述牵引绳远离潜污泵的一端固定连接在不锈钢管上;与现有技术相比,本实用新型通过设置潜污泵、牵引绳、钢编橡胶软管、不锈钢管和两排喷淋孔,不仅结构简单、消泡效率高,而且冲洗水无需从主供水管道接入,对下一道工序影响小,有利于选矿生产的顺利进行,减少了工人劳动量。

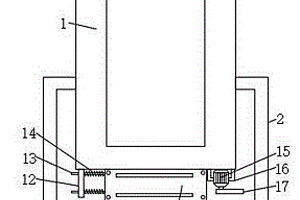

本实用新型涉及选矿摇床技术领域,且公开了一种炉渣处理生产线重力分选机构,包括基座,所述基座顶部左侧固定连接有传动箱,所述传动箱右侧设置有摇床,所述基座正面设置有固定机构,所述基座左侧设置有稳定机构,所述基座顶部左侧固定连接有电机在传动箱正面左侧,所述传动箱正面右侧顶部转动连接有皮带轮,所述固定机构包括槽口、加强板、螺栓和螺帽,所述槽口开设于基座正面中部,所述加强板背面固定连接于基座正面在槽口内部左侧,所述螺栓插接于槽口内底部左侧,所述螺帽螺纹连接于螺栓顶端。该炉渣处理生产线重力分选机构,通过固定机构和稳定机构配合使得基座更加稳固,即使摇床长久运行也不会使基座松动,保证摇床的筛选效果。
本实用新型公开了一种萤石精选浮选机,属于选矿加工技术领域。包括槽体,槽体上部前后两侧均设置有刮泡机构,槽体左右两端外壁上均设置有料槽,槽体通过其中间设置的隔板分为左右两个独立的浆槽,所述浆槽内设有搅拌部,所述搅拌部包括转动轴,所述转动轴通过槽体上设置的电机a带动,转动轴下端设置有叶轮,所述叶轮周围设置有若干导向叶片,导向叶片设置在固定环板上,固定环板设置在槽体内底部上,所述叶轮上侧转动轴上套设有中空的浮选柱,所述浮选柱上设置有进气管和进料管,所述进料管与料槽连通。本实用新型结构新颖紧凑,运转平稳,操作方便,浮选效率高,便于推广使用。
本实用新型涉及选矿设备技术领域,特别是涉及一种浓密机积矿冲洗装置。本实用新型包括滚轮支架、耙架和外侧池壁,其特征在于:所述滚轮支架下端固定在耙架上,所述滚轮支架上端通过销轴与滚轮横梁一端连接,所述滚轮横梁另一端设置有滚轮;所述外侧池壁上端面设置有轨道,所述滚轮与轨道相接触,所述轨道内设置有气囊,所述气囊出气口设置有主管道,所述主管道与设置在耙架下横梁下方的冲洗管道相连。本实用新型提供一种浓密机积矿冲洗装置,利用浓密机上部产生较清净的溢流液,实现对耙子底端沉积矿浆的自动定期冲刷,减少矿浆沉积,减少“压耙”情况的发生,有效提高浓密机的生产效率。
