本实用新型涉及矿山生态修复技术领域,公开了一种用于矿山边坡生态修复的石笼,包括由多根钢条和设置于钢条之间的钢丝网围成的立体石笼网箱,石笼网箱包括箱体和设于箱体的顶部的网盖,石笼网箱为梯形体,石笼网箱的横截面为直角梯形,石笼网箱的最高侧的高度为0.6‑1m,石笼网箱的最低侧的高度是石笼网箱的最高侧的高度的1/2;石笼网箱的钢丝网的网孔为六边形,石笼网箱的钢丝网的网孔的大小为3×3cm。本实用新型生产成本低,围挡效果好,便于填入矿山上的土石料,体积较小的矿石料和选矿废弃石料不会沿着石笼网箱的网孔掉出,保障了所有废弃矿山土石体的综合利用,减少运输成本,过滤泥污水,达到治理水质和防止矿区环境被破坏的目的。

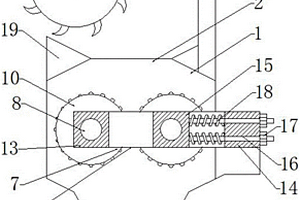

本实用新型公开了一种可调节矿石大小的碎矿装置,涉及选矿的技术领域,包括机架,所述机架上固定连接有筛分桶,所述筛分桶上端固定连接有与筛分桶连通的破碎桶,所述破碎桶的前后侧壁分别开设有滑孔;所述破碎桶的前后两段侧壁上分别固定连接有两个安装板,所述安装板上固定连接有液压缸,所述破碎桶前端侧壁的两个液压缸的活塞杆分别与两个滑板一固定连接,所述破碎桶后端侧壁的两个液压缸的活塞杆分别与两个滑板二固定连接;所述滑板二上固定连接有驱动电机,所述滑板二上转动连接有破碎辊,所述破碎辊与驱动电机的输出轴通过齿轮连接,所述破碎辊远离滑板二的一端与滑板一转动连接;具有使用方便、适用范围广、破碎效果好等优点。
本实用新型公开了一种沉没式分级机,属于矿机辅助设备制造技术领域,包括分级机本体,分级机本体一侧设置有溢流槽,溢流槽下端固定连通有溢流管,溢流管固定连通有过滤箱,过滤箱下端开设有螺纹孔,螺纹孔内螺纹连接有集渣盒,过滤箱安装有出浆管,过滤箱内端固定连接有过滤网,且过滤网位于螺纹孔左侧并与之相邻,过滤网左端中心处安装有从动齿轮,过滤网右端中心处固定连接有转动块,从动齿轮与转动块之间固定连接有传动轴,过滤箱上端开设有矩形孔,可以实现有效过滤分级机溢流槽内流出矿浆内的木渣及大颗粒杂质,降低对后续选别作业的影响,有利于提高选矿技术经济指标。
本实用新型属于金矿选矿技术领域,提出了一种金矿专用高效三层浓密机,包括壳体;溢流口设置在壳体上侧;出浆口设置在壳体的底部;进料装置用于将原料加入到壳体中;传动轴绕竖直方向转动设;刮料装置包括第一安装架、第二安装架、刮板、弹簧,限位块,第一安装架的一端与传动轴固定连接,刮板的数量为若干个,若干刮板的一侧均与第一安装架铰接,若干刮板的另一侧均与第二安装架铰接,第一安装架和第二安装架之间设置有若干弹簧,若干弹簧用于提供拉紧第一安装架和第二安装架的力,限位块设置在第一安装架上,限位块位于第一安装架和第二安装架之间。通过上述技术方案,解决了现有技术中刮板受力不可调节的问题。
本实用新型公开了一种锤式破碎机用的抗磨复合锤头,包括锤身以及锤柄,锤柄下端中心具有一个8字形工艺通孔,工艺通孔两侧的锤柄两侧壁上分别设置着一个倒钩,锤身为高碳铬铁材质构成,锤柄由碳钢材质构成,锤身与锤柄二者通过负压实型铸造工艺浇注连接在一起。本实用新型装机试用后,锤柄颈部处断裂的现象没有了,单套锤头的破矿量有了提高,达到了2.1万多吨,使用寿命超过了13天,基本接近国外同类产品质量水平,比传统单一材质产品在相同工况下的破矿量提高了2倍以上,较好地满足了公司选矿厂的生产需求。
本实用新型公开了一种刮料式铁矿物尾矿回收机,涉及矿山选矿设备技术领域,包括电机座和筒体,所述电机座上表面固定连接有搅拌电机,所述搅拌电机输出端固定连接有辊轮,所述辊轮中部设置有皮带一端,所述筒体外表面两端均固定连接有固定架,所述辊轮中部设置有皮带另一端,所述筒体上端中部设置有精矿槽。本实用新型中,落入筒体内部的精矿和水混合成矿浆落到沉淀框内部,矿浆内含有的磷通过浮选法漂浮在沉淀框上端,正反转电机带动螺杆转动,使垂直刮板顺着螺杆移动,将上层的磷从通孔刮到收集框内,完成对磷的回收,通过磁吸板吸住磁性铁矿,从而初步提取出铁矿,剩下的泥浆通过出浆管落入外接收集箱,等待再次提取,避免浪费。
本实用新型公开了一种改进结构的往复泵单向阀,具有阀座体和阀锥体,其特征在于在阀座体上具有阀座体密封,在阀锥体上具有与阀座体密封配合的阀锥体密封,阀座体密封和阀锥体密封互相配合组成阀座体阀锥体密封面。其优点是陶瓷密封特别是氧化锆陶瓷密封面,具有高硬度和高韧性、高抗弯强度和高耐磨性、热膨胀系数接进钢等优点。根据这一特点,在阀关闭时,可将矿石颗粒撞击压碎,但不会对阀锥面形成刺伤和磨损,即使有微量矿浆倒流,也不会对阀锥面形成冲蚀。经过初步实验,选矿厂用于输送尾矿时,使用寿命从约5‑20天,提高到100‑120天。提高了泵的连续运行时间,避免了因阀突然损坏造成停泵导致矿料沉淀淤积堵塞故障。
本实用新型属于选矿技术领域,具体涉及一种半自磨机进料装置,包括进料管,进料管设置在一个机架上,进料管的下端倾斜向下设置有卸料管,在进料管和卸料管的连接处设置有卸矿水管;卸矿水管在卸料管后侧,所述机架底端设置有4个轮子,所述卸料管内侧壁上设置有衬板,衬板材料为焊达耐磨板,衬板厚度为30~40mm,底部衬板采用竖直错位排布的方式安装,侧部衬板采用平铺式安装。通过改变半自磨机进料装置保护衬板的排列方式和衬板材质,以及在正对卸料管的进料管底端一侧安装卸矿水管,通过卸矿水冲击作用减少垂直掉落的矿石对保护衬板的直接冲击,提高进料装置保护衬板的使用寿命的同时大幅减轻半自磨机进料装置的堵塞情况。
本实用新型公开了一种高效热风烘干炉,涉及粉末烘干设备技术领域,包括燃烧室、烘干室、鼓风机、进气管道,所述鼓风机、进气管道、燃烧室依次连通,所述燃烧室内设有燃烧器,所述燃烧室顶部设有热风管,所述热风管连通所述燃烧室、烘干室,所述烘干室上设有湿料管道、干料管道、第一排气管道,还包括换热装置,所述换热装置内设有空腔,所述进气管道从所述空腔中穿过,所述第一排气管道与所述空腔连通,所述空腔的一端设有第二排气管道,所述空腔内设有螺旋板,所述螺旋板位于所述第一排气管道、第二排气管道之间,所述燃烧器为电加热器,本实用新型用于浮选矿物的烘干处理,能充分利用燃烧室产生的热量,解决现有的热风烘干炉热效率低的问题。
本实用新型公开了一种分段式矿用磁选机,包括槽体结构和电动机,所述槽体结构上端安装有进料口,所述槽体结构通过支撑底座与地面固定连接,所述槽体结构内部活动安装有磁选辊筒,所述槽体结构表面开设有导向孔,所述电动机通过电机底座与槽体结构相连接,所述转动轴上安装有皮带轮,该分段式便于清洗的矿用磁选机,通过安装双重磁选辊筒,增加了磁选机的工作效率,同时持续加料也不会导致磁选机分选矿石的时候分选不彻底,对下一步的工序起到了节省时间,提高效率的作用,倾斜设置的目的是方便清洗,同时防止清洗完以后残留的水渍会滑落下去,不会留在槽内。
一种铁精粉水分测试探头,其技术要点是;包括筒体和温湿度传感器,所述筒体内靠近前端设有温湿度传感器,筒体的前端螺纹连接有盖帽,筒体内处于温湿度传感器的后端设有微型电机,微型电机的输出轴上设有风扇,微型电机的后方设有电池,温湿度传感器和微型电机分别与电池相连,筒体的外侧靠近后端设有手柄,筒体的后端可拆卸地设有后盖,温湿度传感器的数据线自筒体的后端引出可与单片机控制系统相连,单片机控制系统连接有显示器和键盘,单片机控制系统还可与上位机连接通信。本实用新型可自动精确测量铁精粉等铁矿产品的含水量,能够满足现代选矿含水量测试的自动监测或者销售现场快速实时含水量测量等需求,具有重要的工程意义和社会经济价值。

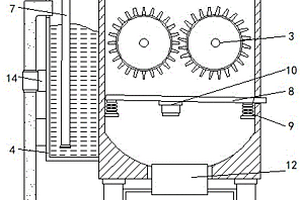

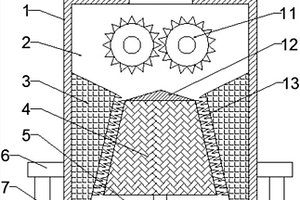

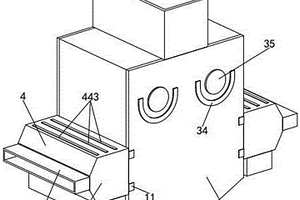

本实用新型公开了一种矿石破碎筛分组合装置,属于矿山岩土工程技术领域,其包括外框架、齿轮破碎部、矿石筛分部、电机,电机、齿轮破碎部、矿石筛分部分别设置在外框架上;本装置既能达到常规破碎筛分设备的效果,还能提高选矿水平;相对于常规的破碎筛分工艺来说,其破碎筛分效果好,矿石破碎粒度均匀,碎石效率比较高,不需要重复破碎,由于可以将不同尺寸的设备连接在一起,使整个工艺流程更加有效率,节省大量时间。
本实用新型属于有色选矿技术领域,具体涉及一种磨机排料溜槽,包括接料箱和排料箱两部分,接料箱和排料箱底部分别铺垫一层半自磨或球磨机旧衬板,接料箱箱底中部开下料口,下料口四周设置围堰Ⅰ,下料口嵌在排料箱内,排料箱的尽头为排料口,在排料口处布置围堰Ⅱ;当矿石经过磨机磨细后,细颗粒物料通过圆筒筛排出的矿浆进入到接料箱后,经围堰Ⅰ围挡溢流进入到下料口,然后进入到排料箱,排料箱内物料经围堰Ⅱ围挡后经排料口溢流进入到原矿箱。通过设计的溜槽结构,改变了溜槽内矿浆的流动方式,大大缓解了矿浆流对槽体的冲刷,对溜槽槽体起到了很好的保护作用,可大大延长溜槽的使用寿命。
本实用新型涉及选矿技术领域,公开了一种均匀给料型浓密机,包括浓密池、安装在浓密池内的耙架和设置在浓密池顶部的支撑架,耙架通过安装在支撑架中部的旋转轴驱动旋转,旋转轴上部套设有给矿套筒,给矿套筒上部与支撑架固定连接,给矿套筒侧壁开设有出料口,出料口倾斜连通有进浆管,给矿套筒内设置有分料装置,分料装置包括螺旋挡板,螺旋挡板外端部与给矿套筒出料口一侧竖直固定连接,螺旋挡板内端部固定连接有挡板轴承,挡板轴承套接旋转轴上,螺旋挡板外端部设置在出料口出料方向侧。其结构简单,使用方便,浓密机增加了分料装置,给料均匀、分散,避免了矿浆矿物在浓密池内的堆积,保证了浓密机的正常运转。
本实用新型涉及一种浮选机自动加药装置,属于选矿技术领域。所述自动加药装置包括储药瓶、转盘、储药瓶开关、药剂计量瓶、药剂计量瓶阀门、重量传感器等,电动机固定在固定架上,电动机与转盘连接,转盘上固定有多个储药瓶,每个储药瓶上均有储药瓶开关,储药瓶的下面设有药剂计量瓶,药剂计量瓶的下面设有加药瓶,药剂计量瓶和加药瓶均固定在固定架上;加药瓶的下面设有加药瓶开关,储药瓶的出口处设有药剂计量瓶阀门,药剂计量瓶阀门上设有重量传感器;储药瓶开关、药剂计量瓶阀门、重量传感器、加药瓶开关、电动机分别与控制器连接;本实用新型结构简单,能进行多种药剂的添加,降低了人工劳动量,提升了加药精准度。
本实用新型属于选矿行业流程管中取样技术领域,公开了一种应用在矿浆流程管中的取样装置。该取样装置包括取样管,取样管的下部外侧固定有第一法兰,取样管的中部外侧套装有密封管,密封管的下部外侧固定有第二法兰,且第二法兰与第一法兰可拆卸连接,密封管的顶部与矿浆流程管的底部固定,矿浆流程管的底部还开有取样孔,取样管上还设有取样条形开口,本实用新型有效解决矿浆在矿浆流程管中输送时,由于受矿石比重、粒度不同,出现分层现象,取样不真实的技术难题,解决采购价格高、故障多、检修量大的难题。
本实用新型公开了一种振动除渣筛,属于选矿设备领域。针对现有技术中振动筛容易堵塞、易磨损和使用寿命不高的问题,本实用新型提供一种振动除渣筛,它包括筛框,筛框中间部位设置有横梁,横梁上设置有振动器,振动器与电机连接,还包括筛网,筛网通过压条设置在筛框内部,且筛孔呈倒锥形,筛框两侧设置有弹性件,所述弹性件与筛网下端接触。本实用新型通过振动器与弹性件配合,使得筛网上的物料能够不断得到振动分离,且筛孔呈倒锥形设计使得矿料不易堵塞筛孔,振动分离效率高;通过压条使得筛网与筛框之间连接更加稳固,且不会对筛框和筛网造成磨损;整体装置结构简单,使用寿命高;还具有设计合理、易于制造的优点。
本实用新型属于选矿设备领域,具体涉及一种真空永磁圆筒过滤机密封系统,其包括磁密封装置,磁密封装置设置在给料箱与过滤机筒体的结合处且固定在给料箱上;磁密封装置包括两侧不锈钢板和固定在两不锈钢板之间的若干磁块;在磁密封装置与过滤机筒体的相邻位置,磁密封装置的磁块内侧极性与对应的过滤机筒体中磁系的极性相反;磁密封装置与过滤机滤布之间存在间隙。通过本实用新型能够达到密封铁精矿矿浆和减少过滤机滤布磨损的目的,巧妙的解决了真空永磁圆筒过滤机跑矿、漏矿以及过滤机滤布使用周期短等技术瓶颈。
本实用新型涉及选矿技术领域,具体为一种优先浮选装置,改进后泡沫槽的侧壁底部上开设有通孔,改进后泡沫槽的上端通过第一连接杆连接有水管,水管靠近通孔的一段内顶壁连接有第二连接杆的上端,第二连接杆的下端转动连接有转动板。不仅减少了精选二作业的负荷量,减小了返回粗选的中矿量,可及早回收高品位微细粒金,而且避免了这部分细粒金进入中矿再磨系统,造成过磨而影响金回收率的提高,一起排入精矿箱,使粗精和一次精矿中细粒级高品位金回收率提高,这部分细粒级矿化泡沫及时作为最终精矿逐级优先选出,既确保精矿的品位,尾矿品位降低,回收率提高,使企业的效益达到最大化,又减少了金的损失。
本实用新型涉及一种固液气三相流水力旋流器,属选矿用水力旋流器。所述固液气三相流水力旋流器直径为Ф350mm,由上部的筒锥连体同轴度锥体(8B)、中部的分级锥体(10B)和下部的分离锥体(12B)相互贯通后依序连接组成一个整体,其中上部的筒锥连体同轴度锥体(8B)与中部的分级锥体(10B)通过连接法兰(9B)连接,中部的分级锥体(10B)与下部的分离锥体(12B)通过连接卡箍(11B)连接,分离锥体(12B)底部通过连接卡箍(13B)接有沉沙咀(14B);在筒锥连体同轴度锥体(8B)筒体部份的侧部开有进浆口(3B),进浆口(3B)与矿浆管道(1B)通过进浆管连接法兰(2B)连接,筒锥连体同轴度锥体(8B)筒体部份的顶部通过压盖(5B)接有一根外溢流管(6B)。

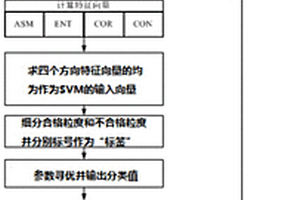

本实用新型涉及选矿技术领域,尤其是涉及一种磨矿矿石粒度控制系统。所述磨矿矿石粒度控制系统包括:检测单元,包括设置在半自磨机的送料皮带上的皮带秤以及设置在送料皮带附近的矿石粒度分析仪;执行单元,为设置在送料皮带上方的若干个重型板式给矿机;中央数据处理单元,分别与检测单元及执行单元连接。由检测单元实时检测磨矿矿石粒度的实际参数,由中央数据处理单元将实际参数与设定参数进行智能分析判断,然后由执行单元控制相关动作,使大矿石和小矿石的比例保持在设定参数的范围内。本实用新型通过自动化控制,保证了给矿量的稳定以及给矿矿石的最优粒级分布,极大地提高了磨矿半自磨机的磨矿效率,对旋流器溢流浓细度也有一定的改善。
本实用新型属于选矿机附属设备的技术领域,尤其是涉及一种定量定时矿浆自动取样装置。它包括矿浆槽,矿浆槽内设有取样器,取样器与入矿管相连接,入矿管与入矿阀相连接,入矿阀与矿浆缸体相连接,矿浆缸体与矿浆活塞滑动连接,矿浆活塞与活塞杆相连接,活塞杆与气缸活塞相连接,气缸活塞与气动缸体滑动连接,气动缸体与气动阀相连接,气动阀还与出矿阀及气源相连接,出矿阀分别与矿浆缸体和矿浆流出管相连接,矿浆流出管下方设有取样桶,入矿阀、出矿阀和气动阀均与DCS系统相连接。本实用新型可以实现溜槽中矿浆定量、分时自动取样,样品能够准确的反映一个时段的工艺指标。解决人工取样带来的取样局限性。
本实用新型公开了一种能够有效清理淤泥的清理装置,包括支架、承载浮框、潜水泵支架、手拉葫芦、淤泥泵、排污管,所述的支架底部设置承载浮框,所述的承载浮框上设置滑动小车,所述的滑动小车上设置套筒,所述的套筒与潜水泵支架套接滑动配合,所述的手拉葫芦倒挂设置于潜水泵支架上部的上悬挂板上,所述的淤泥泵悬挂设置于潜水泵支架的下悬挂板上,所述的排污管与淤泥泵连接。本实用新型可以在不停机状态,不放空循环水池的情况下,能持续的清理水池底部的污泥,保证了选矿厂、选煤厂的作业正常运行。
本实用新型公开了一种干式粉矿预选机,涉及矿石干式预选设备技术领域,它包括机架及安装在机架上的驱动装置、排料箱体和给料器,所述排料箱体的下部具有精矿排料口和尾矿排料口,排料箱体内安装有与驱动装置连接的永磁滚筒,所述给料器倾斜安装在永磁滚筒表面具有永磁磁场的一侧,给料器的一端伸入排料箱体内并置于尾矿排料口中,给料器与永磁滚筒之间有一给料间隙。本实用新型结构简单紧凑、重量轻、维修方便,工作性能可靠,能有效提高入磨矿石的品味,磁选效果明显,有效地降低选矿成本,提高生产效率,适合除高温外的各种恶劣环境下使用并可接入生产线连续运行,满足了市场需求。
本实用新型是一种锥形封头机构,特别涉及一种用于氯硅烷制备的锥形封头机构,适用于选矿厂中精矿和尾矿的脱水处理。包括锥形封头,所述的锥形封头的底部中心位为排渣口,所述的锥形封头的上端侧壁设有进料口,所述的锥形封头的下端侧壁设有一对相错位分布的备用口。用于氯硅烷制备的锥形封头机构结构简单,使用效果好。
磁性矿物分选设备,其技术要点是:磁选柱的底流排矿管与第一搅拌桶的给矿口相连,磁选柱的溢流槽排矿管与二段磁浮选柱的溢流槽相连,第一搅拌桶的排矿管与第二搅拌桶的给矿口相连,第二搅拌桶的排矿管与一段磁浮选柱的给矿斗相连,一段磁浮选柱底流排矿管与过滤装置相连,一段磁浮选柱的溢流槽排矿管与扫选装置的给矿端相连;扫选装置包括二段磁浮选柱或磁选机;二段磁浮选柱的底流排矿管与一段磁浮选柱的给矿斗相连;二段磁浮选柱的溢流槽排矿管或磁选机的尾矿排矿管与尾矿回收系统相连;一段磁浮选柱和/或二段磁浮选柱上设有中矿循环管,中矿循环管上设有脱磁装置与渣浆泵。解决了中磁铁矿选矿磁性夹杂、分选工艺复杂、占地面积大等问题。
