本实用新型公开了一种模块式跳汰机防卡阻电控气动环线滑阀,属于选矿用跳汰机部件。本实用新型的模壳体一侧通过送风管与缓冲储风管连接,模壳体上端设置有模壳体上盖,其上方固定气缸,其下方固定有定套,定套内安装有环线阀芯,环线阀芯圆周上加工有储污环。模壳体下端固定有下轴座和耐磨轴瓦,气缸杆端部螺合连接有同心轴,同心轴滑动安装在耐磨轴瓦内,其上部与环线阀芯固定连接。本实用新型体积小,防卡阻,磨损小,使用寿命长。
本实用新型涉及一种选矿行业细粒分级设备,它是由筛框及平行设置在筛框内的筛条所组成,筛条的长度方向等距离设有筋条,其特征在于在筛框的长度方向两个相应边上分别设有拉筋,在两个相应的拉筋的一侧拉筋上设有连接孔,在另一侧拉筋与连接孔对应的位置设有卡扣自锁件,筛条的表面为凸凹面。本实用新型结构简单,连接方便,延长了被筛分物料在筛片上滞流时间,减少了筛上物料中合格粒子的含量,进一步提高了筛分效率。
本实用新型属于选矿设备,尤其是一种集约生产硅砂前处理洗砂生产装置;该装置由砂水混合机、擦洗机、分级器、离心分离机、烘干器组成;所述砂水混合机的进料口上设有定料给料装置,砂水混合机与擦洗机相连,擦洗机与分级器相连,分级器与离心分离机相连,离心分离机的出水口通过管路与水计量泵相连;离心分离机与烘干器相连;烘干器的砂出口设有强磁分离器。本实用新型的有益效果是:本实用新型集合擦洗、脱水、烘干工序为一体,克服了由于季节影响出现的质量波动,提高了产品的质量,而且节能环保,减少了场地的占用,降低成本。
本实用新型属于涉及重力选矿设备中的螺旋溜槽截取装置技术领域,特别涉及一种带刻度盘的螺旋溜槽截取装置。包括截取器,设置在螺旋溜槽末端的截取器固定架,其特征在于带测量刻度数值的扇形刻度盘下端通过螺栓与截取器固定架固定连接,所述的截取器固定架顶端设计成半圆形,所述的截取器的下部设计成与固定架顶端半圆形相匹配的弧形,其截取器设置在扇形刻度盘外侧,与截取器固定架转动连接。本实用新型的优点是:由于截取器上设置了扇形刻度盘,在现场操作时,操作员不需携带测量带宽工具,只需通过扇形刻度盘上旋转角度就可推算出当前带宽长度。使螺旋溜槽在生产过程中实现标准化,提高重选作业率,减轻操作员劳动强度。
本实用新型公开了环保型精选式组合选钛机,属于机械工程技术,解决了目前选矿工艺流程较多,操作较为繁琐以及产生的粉尘污染环境的问题。包括上下连接的上机架和下座体,料斗,位于上机架内且与料斗连接的铁钛分选装置,位于下座体内且与铁钛分选装置连接的精选装置,以及分别连接铁钛分选装置和精选装置的电机,所述上机架上设置有排尘口,该排尘口还连接有排尘风机;在铁钛分选装置和精选装置内还设置有精度调节装置。本实用新型占用空间小,操作维修方便,通过将铁钛分离机和选钛机合理组合,实现了铁钛分离工序和选钛工序的一机化,通过精度调节装置有效地实现了对分矿精度的调节,提高了选钛精度,并且利用排尘风机有效地避免了粉尘污染。
本实用新型公开了一种保温节能的回转窑滚筒,含有筒体(1),在筒体(1)内设有温度测控装置(2),在筒体(1)中部设电加热炉及电热元件(3),在筒体(1)外再复合一层碳钢复式滚筒(4),碳钢复式滚筒(4)内填充保温材料。本实用新型具有隔热保温、高效节能的优点,可以有效防止滚筒炉膛内的热量向外传导,显著降低外壁及传动部分温度,节约了能源,而且设备运行平稳、可靠,可以用于建材、冶金、化工、环保等行业的回转窑生产中,特别适合作为选矿过程中对贫铁矿进行磁化焙烧的回转窑滚筒。
本实用新型涉及泡沫砂浆制备装置,发泡装置包括有稀释装置,加入了发泡剂和水的稀释装置与压缩空气管道相联通,在发泡装置的压缩空气管道上安装有气体电动调节针阀和伺服电机,并在发泡稀释液输送管道上分别安装有发泡液输送泵、气液压力传感器、气液流量计、液体电动调节针阀和伺服电机,在发泡装置与泡沫砂浆混合器相联通的管道上装有气泡流量自动控制器。借助互不连通的细密泡沫的润滑作用,实现了高料浆浓度、低水灰比条件下的自流输送,充填工艺简单、接顶率高,采场脱水基本消除,充填体的各项技术指标满足采矿要求;适用于以选矿尾砂、河砂、棒磨砂及粉煤灰为主要骨料的对包括有色金属矿的采场充填、各种地下空洞的各类充填。

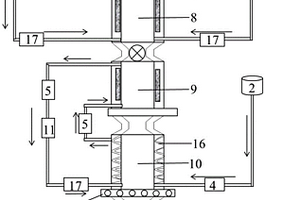

本实用新型涉及一种选矿设备,特别是涉及一种矿化器和含有矿化器的水压式自吸空气浮选柱。矿化器由设在管道内的锥形喷嘴及设在管道输出端的导流机构组成,所述锥形喷嘴为倒截锥壳体,所述导流机构为截面面积比管道横截面大的导流盘,在导流盘上均布一定数量的放射状排列的弧形叶片。含有所述矿化器的水压式自吸空气浮选柱包括供料泵,供料泵通过管道与设在精矿槽上面的矿浆分配器连接,在外分选槽的上部外围设有与其连通的带有出料管的精矿槽,在外分选槽中下部设有与其相匹配的内分选槽,在矿浆分配器上均布有一定数量与矿浆分配器连通的矿化器,所述矿化器的输出端插入内分选槽内。克服了目前浮选设备存在的不足,结构简单,成本低,适用性强。
一种微细矿选矿设备:改进型旋流静态微泡浮选柱,是在现有技术上的改进,它由增设入料矿化器、柱内旋流器、精矿溢流调节器、尾矿排淤管、中矿排淤管、高压冲水管、隔离罩、循环中矿粗粒捕集三通管、改进设置切向向上倾斜焊接的尾矿管、环形喷水管、扩散均流稳流器、尾矿溢流调节器、改进式微泡发生器构成,来实现克服现有技术中的缺陷,达到提高生产效率和浮选产品质量的目的。
本实用新型涉及一种高纯铁精粉多级脱硅提纯装置,包括横截面为矩形的分选筒,复合交变磁场和复合筛网,解决了现有设备在磁铁矿选矿过程中由于夹杂含硅矿粒造成分选效率低、铁精矿品位不高的问题。磁铁矿给入由上到下分成若干层的两极交变磁场中,矿物颗粒经过磁化—松散—反转磁化—再松散等过程反复进行多级分选,可使含铁品质较高的矿粒形成的磁絮团或磁链尺寸增大,使呈分散状态存在的低品质的矿粒通过筛网和平板交替复合筛网分选出来,这样在一次分选作业中起到多次精选效果,能显著地提高磁铁矿分选精度和精矿品位。
本实用新型属于选矿设备技术领域,特别涉及一种设有倒漏斗形筛孔的振动筛筛板,包括筛板,设在此筛板中的筛孔,其特征在于筛孔由上部的直孔段和与此直孔段相连接的上小下大的弧形孔段构成。直孔段的高度为筛孔总高度的1/4。弧形孔段的弧度为45°—60°。筛孔的入口和出口为正方形、长方形或圆形。一般情况下,上方工作面筛孔尺寸较下方工作面筛孔尺寸小10%—20%即可。既能保证筛板的筛孔2形状为倒漏斗形,又可保证筛板的强度、耐磨度及开孔率。本实用新型结构简单实用,延长了筛板的使用寿命。使筛分效率提高3%,降低系统循环负荷,使破碎系统作业负荷降低约2%。
本实用新型公开了一种全尾砂料浆处理装备,包括一个砂仓和位于砂仓中能向上往废水中喷射明矾溶液的喷射管。所述喷射管通过三通与一根压气管和一根明矾溶液管连接,由驱动机构带动能沿砂仓的长轴方向作水平移动,喷射管上方有一个能够调节其高度位置的调节机构。由于本实用新型使全尾砂料浆能在一个砂仓内集中处理,能快速获得用于充填作业的高浓度全尾砂充填料浆,并能同步使废水中悬浮物和重金属离子快速沉淀成为重复利用对选矿指标基本不产生负面影响的适度净化水。因此有效避免了现有技术中采用多段工序和多种设备使工艺复杂以及设施占地面积大的缺陷。本实用新型工艺可靠性高、处理能耗和成本低、处理设施占地面积小。
本实用新型属于铁矿粉选矿技术领域,特别涉及一种选铁矿的磁力旋转离心脱水机,包括壳体,壳体呈圆桶状,桶侧壁开有铁浆入口、排水口,壳体下方开出矿口;一转轴穿通壳体的上下面,转轴与壳体间转动式配合;所述的转轴又转动地配合处于壳体内的磁筒,磁筒内设磁系,磁系下方的磁性比上方弱,磁系与所述的转轴相连成一体;在壳体的排水口与磁筒的外壁间设截面呈倾斜状的分隔板,分隔板与磁筒外壁间留有间隙;所述转轴与磁筒由各自外界的驱动装置来驱动而旋转,且磁筒的转速比转轴快。本实用新型选铁矿的磁力旋转离心脱水机具有结构简单,使用方便,脱水效果好,提纯效果佳等优点。
本实用新型涉及选矿分离设备,尤其涉及一种旋流分级筛,包括导流筒、入料管以及筛下物出料管,所述导流筒上部同心设置有环形稳定管,其下部的筛篮段筛下物设有多个所述筛下物出料管,所述筛下物出料管上有排气管,保证筛篮浸没在矿浆中;所述环形稳定管的一侧连接进料口,所述环形稳定管上有多个所述入料管,所述入料管的一端与导流筒侧壁上部切向连接,另一端与所述环形稳定管圆周内壁固定连接;设有四个入料口同时入料,多入料口能使入料介质液流极快速达到稳定态,对入料段内壁和筛篮内壁及锥段内壁磨损比较均匀,达到更好的分级效果,防止断流,实现高效、稳定的工况。
本实用新型涉及选矿技术领域,公开了一种石英砂生产用粉尘处理装置,其包括存储槽、过滤箱和除尘箱,其特征在于,所述过滤箱通过第一支撑架固定在存储槽的上方,除尘箱通过第二支撑架固定在除尘箱的上方,存储槽内通过隔板分隔为液体存放区和固体存放区,过滤箱的底端安装有过滤网,过滤箱的一侧固定安装有第一气缸。本实用新型通过抽风机的作用,在除尘箱内产生自作向右的气流,使得粉尘通过进气口进入到除尘箱的内部,经过洒水机构洒水降尘,夹杂粉尘的污水通过导管进入到过滤箱内,经过过滤网的过滤板,固体废料留在过滤箱内,过滤后的水流入到液体存放区内收集起来,达到固液分离的目的。

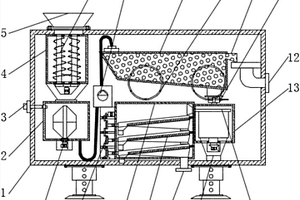

本实用新型公开了一种具有清洗功能的矿石筛选装置,包括保护框体,所述保护框的一侧外壁上通过焊接固定连接有固定框,所述固定框的一侧外壁上通过焊接固定连接有电机支撑框,所述电机支撑框的顶部通过螺栓固定连接有电机,所述电机通过转轴转动连接有第一轴承,所述第一轴承的一侧内壁上设置有滚动轴,所述滚动轴的一侧外壁上设置有筛。该具有清洗功能的矿石筛选装置,通过设置筛网,在筛网内通过滚动轴转动拨片对矿石进行筛分,提高了矿石的筛分质量,水箱通过水管供水给喷头,在矿石筛分的时候对矿石进行冲洗,去除矿石上的杂质,提高后续工艺选矿指标,设置污水槽,污水槽上设置有残渣过滤网对清洗过后的矿石残渣进行过滤。

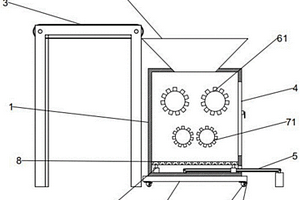

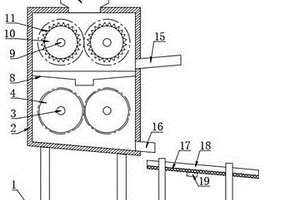

本实用新型涉及矿石冶金技术领域,且公开了一种矿石冶金用粉碎机,包括粉碎机本体,所述粉碎机本体的一侧固定连接有L形架,所述L形架的底部固定连接有底板,所述底板的顶面固定安装有移动机构,所述移动机构上螺纹连接有升降机构,所述底板的底部固定安装有支撑腿,所述粉碎机本体包括进料口,电机一,粉碎机外壳,粉碎辊,齿轮一,齿轮二,门栓,过滤网,所述粉碎机外壳与进料口的底部固定连接,所述粉碎辊的一端通过第一轴承安装在粉碎机外壳的内壁,所述齿轮一固定套设在粉碎辊的一侧,所述粉碎辊的另一端贯穿粉碎机外壳与粉碎机外壳活动连接。本实用新型解决了二次装料需要人工手动操作,人工筛选矿石花费时间长的问题。
本实用新型提供了一种陶瓷过滤机滤板清洗装置,涉及矿物颗粒回收设备技术领域,其包括呈弧形的清洁槽体,清洁槽体的两侧设置有同步升降机构,同步升降机构设置于支撑板上,支撑板上还设置有向滤板喷吹压缩气体的吹喷装置以及向清洁槽体中输送酸洗液的酸洗装置。解决了现有技术中使用选矿废水反冲洗滤板造成的清洁效果差、稀释矿浆的问题。
本实用新型提供一种振幅可调的单向振动器,包括基座,设于基座上的动力机及其传动机构,其特征在于基座上设有其上套设有偏心体的转轴,转轴通过传动机构与动力机相连接,偏心体上设有调节栓及垫块。实现振动器的振频可调、振幅可调、强度可控和方向可控。在实际运用中,可根据入选矿料的比重、粒度、浓度和黏性等因素,调整相应的振动参数,实现矿料松散。同时由于振动器为强度可控的单向振动,既能在流膜层之间形成强烈的剪切效果,又能避免矿粒因振动方向的不确定性造成悬浮和紊乱,从而实现最佳的分层效果。
本实用新型公开了一种金属铁矿渣铁精粉分离用浮选机,属于选矿设备领域。一种金属铁矿渣铁精粉分离用浮选机,包括浮选箱,所述浮选箱内设有浮选设备,还包括筛选箱,所述筛选箱与浮选箱之间连接有导料管,所述导料管内设有多组喷头,所述喷头上均设有喷水管,所述筛选箱上设有进料口,所述筛选箱内转动连接有固定板,所述固定板上设有过滤网,所述筛选箱内设有固定块,所述固定块上固定连接有弹簧,所述弹簧远离固定块的一端与固定板固定连接,所述筛选箱侧壁设有驱动电机,所述驱动电机的输出端固定连接有第一转轴;本实用新型,通过弹簧、凸轮、滤网的设置便于对铁粉进行筛选,抽排水机构、喷水管、喷头的设置便于将导料管内的铁粉进行冲洗。
本实用新型公开了一种皮带给料检测装置以及皮带自动给料装置,涉及皮带运输检测计量技术领域,解决了现有技术中无法检测两条皮带给矿量的技术问题。皮带给料检测装置包括第一计量器与第二计量器,第一计量器设置于总皮带的上方且位于第一皮带与第二皮带的物料输出端之间,第二计量器设置于总皮带的物料输出端,第二计量器与第一计量器的差值为第一皮带的给矿量。本实用新型通过第一计量器能够检测第二皮带的给矿量,通过第二计量器与第一计量器的差值能够检测第一皮带的给矿量,为均衡稳定给矿、提高磁滚筒的预选效果以及稳定球磨机磨矿效率的发挥提供了保障,并且减少了电子秤或者核子秤等计量设施的安装与维护费用,降低了选矿成本。
本实用新型涉及选矿装置技术领域,具体为一种低位给料多路分矿器,分矿箱体的前端设有进料槽,且后端沿横向设有若干个体积相同的配流槽,进料槽与每个配流槽之间分别设有溢流口,分矿箱体正面连接的入料箱体与进料槽靠近底端位置之间设有低于溢流口通孔,入料箱体的顶端设有用于连接矿石浆液输送管路的法兰盘,配流槽内腔的底面分别设有出料口,出料口底端连接的连接管道与喂料器之间通过软管连接,配流槽内腔底面铰接有用于封堵出料口的橡胶堵板,进料槽内腔的底面设有排空口,分矿箱体底面对应排空口的位置设置有排空阀,排空阀的排出端与其中一个连接管道之间连接有排空管道;解决了分矿器在厂房空间受限时无法保证安装高度的问题。
本实用新型公开了一种重力分选系统,所述分选系统包括粗选用螺旋溜槽、一段精选用螺旋溜槽、二段精选用螺旋溜槽、一段扫选用螺旋溜槽、二段扫选用螺旋溜槽;粗选用螺旋溜槽的矩径比为0.50~0.55,横向倾角为8.7°~9.3°;一段精选用螺旋溜槽、二段精选用螺旋溜槽的矩径比为0.58~0.62,横向倾角为9.5°~10.5°;一段扫选用螺旋溜槽、二段扫选用螺旋溜槽的矩径比为0.43~0.47,横向倾角为8.2°~8.6°;利用上述分选系统经过粗选、精选和扫选,能够大大提升精矿的品位及回收率,且本实用新型具有生产操作简便、低耗、绿色、指标稳定等优点,能适应大规模的选矿生产要求,生产指标优越。
本实用新型涉及选矿技术领域,具体公开了一种铁矿高压辊磨湿式预选生产装置,包括生产装置本体、设置在生产装置本体内部的一级破碎室、二级破碎室和碾磨室;所述生产装置本体的顶端设置有进料口,进料口的底部设置一级破碎室,一级破碎室的内部设置有一级破碎锤组,一级破碎锤组的底部设置有一级筛板,一级筛板下表面的一侧连接有举升气缸,一级筛板的另一侧和二级破碎室的入料口连通。本实用新型在生产装置本体的内保设置了一级破碎室和二级破碎室,分别用于铁矿石原料的一级破碎和二级破碎,在对原料进行一级破碎和二次破碎的同时,破碎完全的原料经由出料管输送至碾磨室,对原料进行进一步的碾磨工作,层层递进,有效的提高了预选效率。
本实用新型涉及选矿装置技术领域,具体为一种水力螺旋分级机用叶片,包括中心轴体,所述中心轴体的外围螺旋固定连接有螺旋体,所述螺旋体两侧面靠近外缘位置分别设置有第一滑槽,且螺旋体侧面位于所述第一滑槽外围处均匀开设有若干个长穿孔,所述螺旋体外缘的两侧分别通过所述第一滑槽滑动卡接有扇环形板体,所述扇环形板体内缘的侧面对应所述长穿孔位置均匀开设有若干个定位孔,所述定位孔的孔径等于所述长穿孔的宽度,所述定位孔内套接有固定螺栓,且所述固定螺栓贯穿所述长穿孔以及所述长穿孔两侧对应的定位孔后螺纹套接有螺帽,所述扇环形板体侧面的靠近外缘位置均匀开设有过滤孔;解决了目前水力螺旋分级机适用范围较小的问题。
本实用新型公开了一种提高矿浆旋转速度的高效脱泥脱水槽,属于选矿设备技术领域。该装置包括脱水槽、手轮、拢矿圈、磁系、导磁托板、排矿砣和溢流槽,脱水槽侧壁中部及底部还设有两组给水管,给水管贯穿脱水槽侧壁,给水管进水口端连接有给水胶管,给水管出水端连接有导向式短管。本实用新型通过设置2组给水管,可以整体提高脱水槽内旋转水流速度,增加矿物受到的差异旋转惯性力与离心力,有效地分散矿浆,提高分选效果,使磁性矿物与非磁性细粒脉石、矿泥形成2次分离,提高脱泥效果;导向式短管产生旋转水流,非磁性细粒脉石和矿泥可以较好的受到冲击形成进一步分散,提高分选效果。
本实用新型属于选矿技术领域,具体涉及一种浮选机液位检测装置,包括隔离筒,隔离筒上端设置有液位测量仪,隔离筒内通过浮球设置有浮球杆,浮球杆上端设置有反射盘,隔离筒上部设置有冲洗水管;隔离筒上部外侧壁设置有基座,隔离筒通过基座固定,隔离筒下端呈敞口设置,隔离筒浮球以上侧壁部位设置有若干个泡沫溢流口。本实用新型将隔离管底部‘鸭嘴’弯管去除,隔离筒顶部增加泡沫溢流口,消除‘鸭嘴’弯管结钙堵塞,以及泡沫过多影响液位控制精准度的情况,大大提升浮选机液位控制装置精准度。
