四川攀枝花有色金属电冶金技术理论与应用

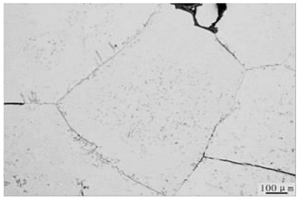

高钛钢的生产方法 963

 0

本发明涉及高钛钢的生产方法，属于钢铁冶金技术领域。本发明所要解决的技术问题是现有高钛钢采用“转炉‑精炼‑连铸”工艺流程生产时存在漏钢严重无法实现连续浇注，以及坯材缺陷严重。本发明提供高钛钢的生产方法，按照转炉‑LF‑RH‑板坯连铸工艺流程生产，转炉终点控制，转炉出钢、LF、RH分步对钢水进行脱氧合金化，转炉出钢、LF向钢包内加入高钛低碳钢精炼渣造渣并控制钢包渣成分，浇注过程采用保护渣，以质量分数计钢中钛含量0.1‑0.8％。本发明实现了大于120分钟的连续浇注，浇注出的铸坯表面无裂纹，内部质量良好，无中心裂纹和中间裂纹。

高钛耐磨钢及其制备方法 701

 0

本发明提供了一种高钛耐磨钢及其制备方法，属于冶金技术领域，所述耐磨钢是由以下重量百分含量的成分组成C：0.15～0.28％，Si：0.18～0.22％，Mn：0.9～1.5％，S≤0.015％，P≤0.020％，Mo：0.15～0.32％，Ti：0.30～0.6％，Als：0.02～0.06％，余量为Fe和不可避免的杂质。由本发明成分配比组成的耐磨钢在保证硬度的同时还能够大幅度的提升钢板的耐磨性；并且本发明钢板的成分中不含有Nb、Cr、B等重金属元素，环保且价格低廉，具有广阔的市场应用前景。

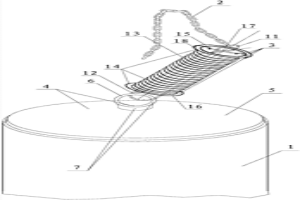

用于除尘布袋固定的连接系统 1102

 0

本发明公开了一种连接系统，尤其是公开了一种用于除尘布袋固定的连接系统，属于冶金生产附属设备设计制造技术领域。提供一种连接牢固，运行过程中不容易松脱跌落的用于除尘布袋固定的连接系统。所述的连接系统包括除尘布袋和固定支撑链条，所述的连接系统还包括弹性快装组件和防脱封闭连接组件，所述弹性快装组件的上端与所述的固定支撑链条连接，所述弹性快装组件的下端通过所述的防脱封闭连接组件与所述的除尘布袋活动连接。

半钢冶炼转炉快速脱磷的方法以及炼钢方法 654

 0

本发明公开了一种半钢冶炼转炉快速脱磷的方法以及炼钢方法，涉及冶金技术领域。该半钢冶炼转炉快速脱磷的方法包括以下步骤：往装有半钢的炼钢转炉中顶吹氧气进行吹炼造渣，在吹炼造渣的过程中，分两批次加入含氧化铁物质。加入含氧化铁物质的目的是为了提高渣中氧化铁的含量，渣中较高的氧化铁含量能显著降低石灰熔点，促进快速成渣，从而达到提高脱磷效率的目的，分两次加入含氧化铁物质能够避免大量的碳氧反应导致的转炉大喷，在安全的基础上提高脱磷效率。

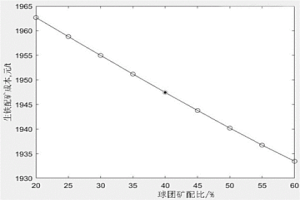

钒钛磁铁精矿造块经济性快速评价方法 731

 0

本发明涉及钢铁冶金技术领域，公开了一种钒钛磁铁精矿造块经济性快速评价方法。该方法包括：S1、确定烧结原料和高炉原料的成分及价格；S2、根据球团矿和膨润土的配比计算球团矿的入炉品位；S3、根据入炉品位计算理论矿石单耗和高炉炉料结构表；S4、根据高炉炉料结构表计算烧结矿的TFe含量和烧结矿单耗；S5、根据炉渣碱度、烧结矿的TFe含量、烧结矿单耗、烧结燃料配比、熔剂配比构建线性方程组，求解烧结原料单耗；S6、计算烧结原料的配比和成分以及生铁成本，得到球团矿配比的变化对烧结配矿结构的影响规律。本方法在设定的高炉TiO2负荷、炉渣碱度和入炉品位不变时，可快速分析球团矿配比的变化对烧结配矿结构的影响规律。

改善FeV80合金破碎性能的方法 712

 0

本发明公开了一种改善FeV80合金破碎性能的方法，属于冶金技术领域，改善FeV80合金破碎性能的方法，包括冶炼、冷却、破碎的步骤，所述冷却包括以下步骤：a将冶炼制备的熔融渣金静置冷却至合金呈半凝固状态后分离冶炼弃渣和合金；b对半凝固状态的合金进行喷砂处理后振动冷却至合金完全凝固；c将合金水淬至常温。本发明方法在传统冷却、破碎工艺基础上，通过增加振动操作使FeV80合金凝固过程内部结晶形态发生改变，降低单位合金细粉产生量，减少了合金成分偏析，从而有效改善了FeV80合金的破碎性能，提高了产品一次合格率。

钒铁合金的制备方法 925

 0

本发明公开了一种钒铁合金的制备方法，属于冶金技术领域，包括以下步骤：a以含钒物料为原料，将冶炼过程分为N期，按各期分别配置混合料，将1～N‑1期混合料分两批次入炉冶炼，在第N‑1期冶炼结束出渣后，将第N期混合料一次性加至炉中进行冶炼预还原；其中，1～N‑1期第一批混合料的配铝系数为1.0～1.1，1～N‑1期第二批混合料的配铝系数为1.0～1.4，第N期混合料的配铝系数为0.2～1.0，总炉料的综合配铝系数为1.00～1.08；b还原结束后，将熔融渣金倾翻至精炼炉中进行精炼；精炼结束后，待炉体自然冷却后拆炉，分离渣金得合金。本发明方法不仅有利于改善冶炼过程的热动力学条件，还能大幅降低渣中钒损。

铁基碳化钒涂层的制备方法 876

 0

本发明属于冶金技术领域，具体涉及铁基碳化钒涂层的制备方法。本发明所要解决的技术问题是提供一种能够快速制备铁基碳化钒涂层的方法。该方法包括如下步骤：a、将钒氯化物气化为气态钒氯化物；b、在保护气氛下，将气态钒氯化物与CH₄气体通过喷枪喷出并汇聚于预热的铁基体表面；c、开启激光束，控制激光束的能量密度为80～250J/mm³，熔化铁基体表面，碳化反应生成碳化钒，碳化钒附着于熔融的铁基体表面，形成铁基碳化钒涂层。本发明方法能够一次性的快速实现碳化钒涂层的制备，本发明制备的铁基碳化钒涂层可以进一步通过热处理工艺实现其在铁及铁合金中碳化物的定点析出，从而改善钢及对应含钒微合金钢的力学性能。

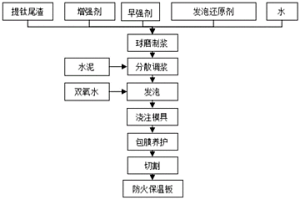

钛渣防火保温板及其制备方法和应用 842

 0

本发明涉及无机非金属材料技术领域，公开了一种钛渣防火保温板及其制备方法和应用。所述钛渣防火保温板由含有提钛尾渣、水泥、增强剂、发泡还原剂和早强剂的组合物以及水制成；在所述组合物中，以总质量为100份计，所述组合物含有20‑60份提钛尾渣、30‑70份水泥、5‑20份增强剂、3‑5份发泡还原剂以及2‑5份早强剂；所述提钛尾渣、增强剂、发泡还原剂和早强剂的质量之和与水的质量之比为1：(2‑3)。本发明所述钛渣防火保温板具有体积密度低、发泡均匀、耐火性能优良以及强度较好的特点；制备过程采用来源广泛、价廉易得的提钛尾渣为主要原材料，可以消耗冶金废渣资源，使得生产成本低，实现了提钛尾渣的资源化利用。

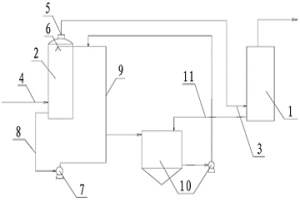

用于焦炉荒煤气的冷凝除尘系统及其工艺方法 677

 0

本发明公开了一种用于焦炉荒煤气的冷凝除尘系统及其工艺方法，属于冶金和环保工艺技术领域。提供一种能显著降低初冷器堵塞，降低初凝器运行成本的用于焦炉荒煤气的冷凝除尘系统及其工艺方法。所述的冷凝除尘系统包括初冷器，所述的冷凝除尘系统还包括前置高温除尘喷洗装置，所述前置高温除尘喷洗装置的荒煤气输出端与初冷器的荒煤气输入端连接。所述的工艺方法先将从焦炉来的78‑82℃的荒煤气从底部送入氨水空喷塔，并在氨水空喷塔的顶部用78‑80℃的循环氨水喷洗，将荒煤气的大部分粉尘和部分焦油洗到循环氨水中，然后再将从氨水空喷塔顶部排出的荒煤气输入初冷器中进行粉尘、焦油以及萘的处理完成通过初冷器对荒煤气进行处理的工作。

化渣剂及其使用方法 1075

 0

本发明属于钢铁冶金技术领域，具体涉及一种化渣剂及其使用方法。本发明的目的在于提供一种化渣剂以解决现有钒钛铁水罐粘结严重、铁损高的技术问题。化渣剂按质量百分比计由以下成分组成：煤粉8‑12％、河沙20‑40％、萤石40‑60％、生石灰10‑20％。出铁时，将化渣剂加入铁水罐铁水冲击区域，利用铁水流入铁水罐的冲击力搅拌化渣剂，利用铁水的高温熔化化渣剂并充分与铁水罐表面的渣混合形成新的熔融渣。本发明化渣剂熔点低，可以改善渣的熔点，同时能够调整渣的性能，降低渣中带铁，解决了钒钛铁水罐粘结严重现状，并能降低铁损，具有广阔的应用前景。

转炉钢渣炉内气化脱磷炼钢的方法 1070

 0

本发明涉及一种转炉钢渣炉内气化脱磷炼钢的方法，属冶金技术领域。该方法包括：第一炉冶炼：吹气，开吹的同时向第一炉中加入造渣材料，控制终点炉渣碱度，直至吹炼结束，出钢前加入第一无烟煤，出钢后溅渣，气化脱磷并保留全部钢渣。第二炉冶炼：将造渣材料用量减半，出钢后保留一半炉渣，然后溅渣并保留剩余的钢渣；其余步骤与第一炉冶炼相同。第三炉至第十炉冶炼：将造渣材料用量在第一炉的基础上减少20‑30wt％，出钢后保留一半炉渣，然后溅渣；其余步骤与第一炉冶炼相同。此方法简单，能降低钢渣中磷含量，增加钢渣循环利用次数及降低辅料消耗，提高转炉脱磷效率，缓解半钢冶炼热源不足的问题，减少钢渣排放量。

低钙铁水脱硫渣的利用方法 1101

 0

本发明属于冶金领域，具体涉及一种低钙铁水脱硫渣的利用方法。现有低钙铁水脱硫渣产量大、污染环境，无法回收利用的问题，本发明提供一种低钙铁水脱硫渣的利用方法，包括以下步骤：取低钙铁水脱硫渣，配加90‑99％的高品质矿粉进行烧结；所述的低钙铁水脱硫渣组成包括：按重量百分比计，TFe 50～60％，SiO₂ 1～6％，CaO 15～25％，MgO 1～5％，Al₂O₃ 1～5％。本发明充分利用了工业废物低钙铁水脱硫渣进行烧结，能够改善烧结矿结构，保证烧结矿成品率、转鼓强度等，还能有效利用工业副产物低钙铁水脱硫渣，降低环境压力，节约生产成本，经济效益显著。

含V、Nb、Cr微合金建筑钢棒材及其LF炉生产方法 1025

 0

本发明属于钢铁冶金领域，具体涉及一种含V、Nb、Cr微合金建筑钢棒材及其LF炉生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含V、Nb、Cr微合金建筑钢棒材及其LF炉生产方法。该棒材的组成成分为：按重量百分比计，C：0.15％～0.30％、Si：0.30％～1.00％、Mn：0.60％～1.30％、N:0.0060％～0.0180％、P≤0.040％、S≤0.040％、V:0.010％～0.100％、Nb:0.010％～0.030％、Cr:0.10％～0.60％，余量为Fe和不可避免的杂质。其制备方法的关键在于LF炉精炼后喂入含N包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

沉钒废水的利用方法 1043

 0

本发明涉及沉钒废水的利用方法，属于冶金化工技术领域。本发明所要解决的技术问题是提供沉钒废水的利用方法，该方法包括如下步骤：a、向沉钒废水中加入还原剂，还原反应结束后，调节溶液pH至8.0～9.0，过滤，得到第一滤渣和第一滤液；b、用酸性水溶液将第一滤渣中的锰浸出，过滤，收集第二滤渣，即得含钒渣；所述沉钒废水中含有锰。本发明沉钒废水的利用方法具有显著的经济价值，使沉钒废水的处理不再是单一的负投入，实现了氧化钒生产过程中废弃资源的合理利用。

含V、Ti、Cr微合金建筑钢盘条及其生产方法 825

 0

本发明属于钢铁冶金领域，具体涉及一种含V、Ti、Cr微合金建筑钢盘条及其生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含V、Ti、Cr微合金建筑钢盘条及其生产方法。该盘条的组成成分为：按重量百分比计，C：0.15～0.30％、Si：0.30～1.00％、Mn：0.60～1.30％、N：0.0060～0.0180％、P≤0.040％、S≤0.040％、V：0.010～0.100％、Ti：0.010～0.030％、Cr：0.10～0.60％，余量为Fe和不可避免的杂质。其制备方法的关键在于在炉后小平台喂入含N包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

转炉半钢炼钢造渣的方法 690

 0

本发明属于钢铁冶金领域，具体涉及一种转炉半钢炼钢造渣的方法。本发明转炉半钢炼钢造渣的方法，包括以下步骤：a、将连铸浇注结束后钢包中的注余渣以及残余钢水一起倒入待用的半钢罐内；b、将提钒后的半钢加入到半钢罐中；c、将半钢罐中的渣和半钢一起兑入炼钢转炉中，加入造渣材料，进行半钢炼钢造渣。本发明转炉半钢炼钢造渣的方法，工艺简单，不仅优化了半钢炼钢工艺，有效降低了过程温度损耗、辅料和钢铁料消耗，还实现了二次资源的高效回收利用，降低了固体废弃物的排放。

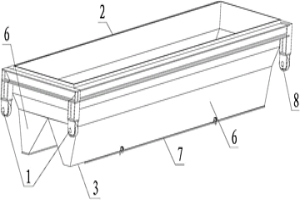

用于电解槽阴极导电组间隙糊料的布料器 941

 0

本发明公开了一种布料器，尤其是公开了一种用于电解槽阴极导电组间隙糊料的布料器，属于冶金生产设备制造维修技术领域。提供一种劳动强度低、施工操作简单、填充速度快的用于电解槽阴极导电组间隙糊料的布料器。所述布料器包括设置有移动机构的布料箱，在所述布料箱的底部设置有与该布料箱内部的容纳腔连通的布料口；在对电解槽的阴极导电组间隙进行糊料的过程中，所述布料口与所述阴极导电组间隙的相对位置通过所述的移动机构调整。

从含钒刚玉渣中回收钒的方法 894

 0

本发明属于冶金领域，具体涉及一种从含钒刚玉渣中回收钒的方法。本发明所要解决的技术问题是提供一种从钒铁冶炼含钒刚玉渣中回收钒的方法，将钒铁冶炼过程产生的含钒量较低的刚玉渣作为补炉料代替部分镁砂对冶炼电炉进行补炉的同时，将含钒量较高刚玉渣与钒氧化物、铝豆、铁粒分批次混合后，投入到冶炼电炉中进行多期电弧冶炼；当1、2期渣中钒含量分别降低到0.40％和0.60％以下时进行出渣，当第3期渣中钒含量降低到1.50％以下时渣铁同出，并浇铸于锭模中进行冷却。本发明方法不仅能够回收含钒刚玉渣中的钒，减少补炉镁砂的用量，还能够减少冶炼系统弃渣产生量。

半钢炼钢转炉造渣的方法 747

 0

本发明涉及半钢炼钢转炉造渣的方法，属于冶金技术领域。本发明解决的技术问题是提供半钢炼钢转炉造渣的方法。该方法包括如下步骤：a、转炉内兑入半钢，吹氧前加入活性石灰5～10kg/t钢，高镁石灰5～10kg/t钢，酸性复合造渣剂4～8kg/t钢；b、吹氧20～30s后，加入化渣剂2～4kg/t钢；c、吹氧进度60～70％时加入活性石灰4～8kg/t钢，高镁石灰5～9kg/t钢，酸性复合造渣剂3～6kg/t钢，化渣剂1～2kg/t钢，继续吹炼至终点，出钢后溅渣。本发明方法能在转炉辅料消耗较低的情况下，使半钢冶炼时初期渣形成时间控制在3min以内，提高转炉脱磷效果，终点钢水磷含量控制在0.008％以内。

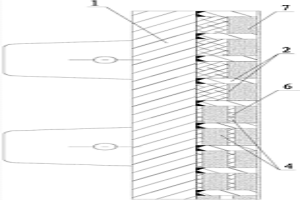

用于烧结机的刮料板 759

 0

本发明公开了一种刮料板，尤其是公开了一种用于烧结机的刮料板，属于冶金生产设备辅助设备的设计制造技术领域。提供一种使用寿命长，使用中不容易出现耐磨层脱落的用于烧结机的刮料板。所述刮料板包括钢质基板，在所述钢质基板的工作面一侧覆盖有一层含有网格筋的耐磨结构。所述的耐磨结构还包括耐磨层，所述的网状筋由网格骨架构成，所述耐磨层与所述的网格骨架和所述的钢质基板之间为熔合连接结构。

生产氮化钒的方法 1083

 0

本发明涉及生产氮化钒的方法,属于冶金领域。本发明所要解决的技术问题是提供一种用四氧化二钒作为原料生产氮化钒产品的方法。本发明生产氮化钒的方法包括以下步骤:A、将原料四氧化二钒、碳质材料按重量比90～120∶20～35充分混合;B、将混合后的原料置于密闭加热炉中;C、向加热炉中通入氮气,并保持炉内微正压;D、加热,升温至1450～1550℃后保温使原料完全反应;E、保温结束后,将反应产物在隔绝空气或惰性气体保护状态下冷却,出炉,即得氮化钒。

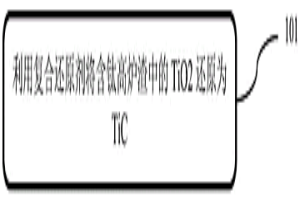

复合还原剂冶炼含钛高炉渣的方法 918

 0

本发明属于有色冶金领域，尤其涉及一种复合还原剂冶炼含钛高炉渣的方法，其包括：利用复合还原剂将含钛高炉渣中的TiO2还原为TiC，其中，复合还原剂包括铁粉、无烟煤、兰炭和萤石，铁粉中铁含量≧95％、无烟煤或兰炭中固定碳含量≧75％，含钛高炉渣中TiO2的含量为15～30％。本发明的方法以含钛高炉渣为原料，铁粉、无烟煤、兰炭、萤石为复合还原剂，通过高温还原反应将含钛高炉渣中的TiO2还原为TiC。采用该方法熔炼还原含钛高炉渣后，熔渣粘度降低使得恶性泡沫渣发生频次减少；还原剂能够快速沉降，使还原反应由下至上开始，提高反应速率降低冶炼周期；TiC晶粒得以长大，为后续低温氯化工艺创造较好的原料条件。

铁水生产含钙钒渣直接浸出提钒的方法 669

 0

本发明属于钢铁冶金及钒钛化工技术领域，具体涉一种铁水生产含钙钒渣直接浸出提钒的方法。所述方法包括以下步骤：(1)在铁水兑入转炉后，采用氧枪进行吹氧氧化，吹氧开始前3min内加入冷却剂，加入冷却剂后1min内加入石灰，得到钒渣；(2)将步骤(1)得到的钒渣倒入钒渣罐内，将热态钒渣加热至熔融态，并将熔融态钒渣采用氧气射流方式对钒渣流进行粒化、氧化；(3)待粒化后的钒渣降温至不高于50℃，随后进行磁选除铁、球磨、浸出、抽滤，得到含钒浸出液。本发明能够有效利用钒渣的自热，能提高钒的氧化率和浸出率，有利于资源的利用及提钒生产成本降低。

加快钛精矿还原的催化剂及其制备方法 961

 0

本发明涉及一种加快钛精矿还原的催化剂及其制备方法，属于冶金技术领域。本发明的加快钛精矿还原的催化剂，所述加快钛精矿还原的催化剂包含氧化亚铁、氧化镁、PVA、环状酯卤化物和煤；所述氧化亚铁和氧化镁、PVA、环状酯卤化物的质量比为2.5～3.5:3.75～6.25:1.5～2.5；所述氧化亚铁：氧化镁质量比4～7：6～7；所述氧化亚铁、氧化镁、PVA、环状酯卤化物的质量之和与煤的质量比400:100。本发明的催化剂能加快反应效率和速率，解决了现有工艺存在的钛精矿在还原过程熔融结块，导致还原效率低下，且尾渣量多等问题。

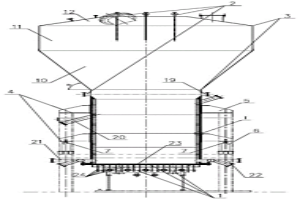

用于低温氯化制取四氯化钛的一次反应炉 842

 0

本发明公开了一种一次反应炉，尤其是涉及一种用于低温氯化制取四氯化钛的一次反应炉，属于冶金生产设备设计制造技术领域。提供一种反应温度易控制，能满足大型化、规模化生产工艺要求的用于低温氯化制取四氯化钛的一次反应炉。所述的一次反应炉包括流化床、返泥浆输送接口和反应炉本体，所述反应炉本体敞开的下端部通过所述的流化床封闭，所述的返泥浆输送接口布置在所述反应炉本体的中上部；低温氯化反应过程中，氯气通过所述的流化床从底部输入所述的反应炉本体中，调控所述反应炉本体内部反应温度的常温泥浆通过所述的返泥浆输送接口，在外部返泥浆系统的配合下从该反应炉本体的中上部输入所述的反应炉本体中。

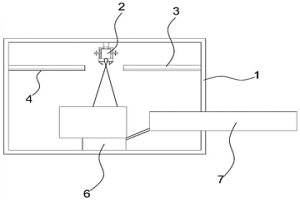

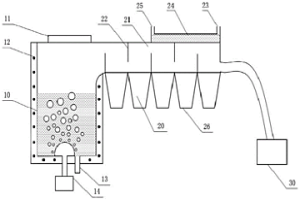

钨铜合金的制备方法及制备设备 1055

 0

本发明提供了一种钨铜合金的制备方法，将电子束熔炼炉抽真空，利用电子枪组件向铜原料发射电子束，使铜液化并蒸发，形成铜蒸气；利用电子枪组件向钨原料发射电子束，使钨液化并蒸发，形成钨蒸气；钨蒸气与铜蒸气混合，得到铜钨混合蒸气，经过快速冷却降温后，铜钨混合蒸气凝固成为铜钨合金。还提供了一种钨铜合金的制备设备，包括电子束熔炼炉，所述电子束熔炼炉的顶部设置有电子枪组件，底部设置有原料放置机构，侧壁设置有进料机构，所述进料机构的出料端与原料放置机构相连。电子束熔炼本身具有提纯、精炼的作用，因此本发明的铜原料和钨原料可以是低成本的回收料，成本比只使用粉末冶金降低15％以上。

回收四氯化钛精制尾渣制备高纯硫酸氧钒溶液的方法 1050

 0

本发明涉及冶金、化工技术领域，公开了一种回收四氯化钛精制尾渣制备高纯硫酸氧钒溶液的方法。该方法包括：(1)向四氯化钛精制尾渣中加水混合，搅拌浸出，过滤后得到含钒浸出液和残渣；(2)将含钒浸出液的pH值调节至1～2，与萃取剂混合进行一次萃取，得到一次负载有机相，将一次负载有机相用第一硫酸溶液反萃，得到一次反萃液；(3)将一次反萃液的pH值调节至1～2，与萃取剂混合进行二次萃取，得到二次负载有机相，将二次负载有机相用第二硫酸溶液反萃，得到硫酸氧钒溶液；第一硫酸溶液的浓度小于第二硫酸溶液的浓度。该方法能制备出高纯硫酸氧钒溶液产品，钒回收率高，且浸出残渣中氯含量低于0.1％，可作为富钛料直接利用。

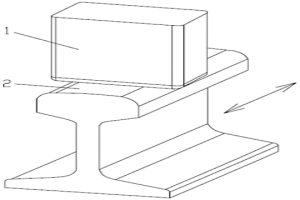

可减小侧弯风险的钢轨端部上弯补充矫直用压头 1112

 0

本发明公开了一种可减小侧弯风险的钢轨端部上弯补充矫直用压头，属于冶金技术领域，提供一种可减小侧弯风险的钢轨端部上弯补充矫直用压头，包括压头本体，其特征在于：所述压头本体呈长方体形结构，压头本体上用于与钢轨头部的弧形踏面下压接触配合的下压表面为平面结构。本发明通过分析传统的弧面压头结构在进行针对钢轨端部上弯补充矫直作业过程中存在容易导致钢轨发生侧弯的问题及其机理；提出将弧面压头改进为平面结构的压头形式，这样一来在上弯补充矫直作业过程中压头施于钢轨头部的弧形踏面的下压力总是在弧形踏面的最高点，可有效地避免产生对钢轨的侧向分力，进而能有效地减小矫直过程中的侧弯风险。

钠化焙烧水浸净化液盐酸沉钒的方法 930

 0

本发明公开了一种钠化焙烧水浸净化液盐酸沉钒的方法，属于湿法冶金领域。钠化焙烧水浸净化液盐酸沉钒的方法为在净化液中加盐酸，调节溶液的pH值，在加热和不断搅拌下，析出沉淀，将沉淀洗涤后升温熔化得到五氧化二钒，本发明方法可生产五氧化二钒含量为98.0％、99.0％和99.5％牌号的产品。本发明方法工艺简单、工序较少、生产效率高。在相同条件下，盐酸较硫酸沉钒率高，所得五氧化二钒更纯，有效解决了现有硫酸水解沉钒方法得到的钒产品纯度和沉钒率较低的问题。
