江苏南京有色金属电冶金技术理论与应用

含铝钢种的生产工艺 956

 0

本发明是含铝钢种的生产工艺,特别是在电炉上冶炼生产铝含量≥0.020%的钢种的精炼及连铸工艺,涉及冶金行业金属冶炼技术领域。本发明主要包括电炉EAF冶炼、LF炉精炼、脱氧、连铸等具体工艺步骤,采用严格控制冶炼时间和钢水温度、电炉终点碳、出钢下渣、合理的供氧制度、钢水加铝、补铝、喂丝、吹氩、供电、造渣、连铸工序采用全保护无氧化浇注、同时进行电磁搅拌的方法达到精确冶炼含铝钢种的目的。本发明的生产工艺具有生产成本低,氧化物夹杂量少且不易在水口结瘤,水口寿命延长的特点,并具有大幅度提高含铝钢的质量和产量的优点。

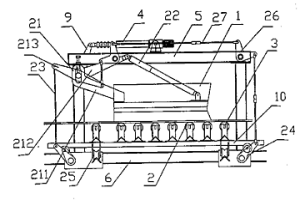

垂起犁式卸料装置 768

 0

本发明公开了一种能垂直升降而且消耗功率小的垂起犁式卸料装置,它包括框架、刀口板、水平托辊、变形托辊、电动推杆和传动机构,在框架上设有电动推杆传动的主轴和从动的升降转轴,水平托辊和变形托辊安装在可升降的底座上,刀口板通过调节平衡支座和刀口板拉杆与主轴连接。与现有技术相比,本发明中托辊组的升降由前后移动中升降变成垂直起吊式升降,结构合理,占用辊道少;同时通过自身的升降底座和犁头配重,节省了功率消耗。它广泛适用于电厂、冶金、化工、港口等场所带式输送机的卸料作业中。

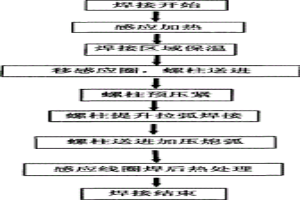

感应与电弧复合热源螺柱焊接方法 745

 0

本发明公开了一种感应与电弧复合热源螺柱焊接方法。采用感应加热电源对待焊位置进行加热,达到预定时间及温度时,感应电源停止工作,电弧螺柱焊机开始工作,螺柱端头在待焊位置引弧,燃弧,形成熔池后螺柱送入熔池,冷却凝固,随后感应线圈对接头进行焊后热处理。本发明能够焊接厚大尺寸的板材,实现螺柱与钢板基体的冶金结合,焊接过程可实现自动化操作,效率高;接头强度可达螺柱强度的100%以上,接头内熔合率100%;采用瓷套保护即可获得无夹杂、无氧化的焊接接头。本发明可用于焊接钢板与钢螺柱,或铝合金板与铝合金螺柱,铜合金与铜合金螺柱等。

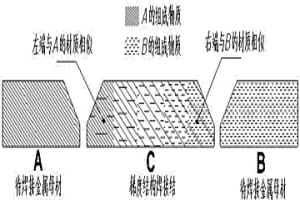

适用于异种金属材料焊接的焊接结及其制备方法 853

 0

本发明公开了一种适用于异种金属材料焊接的焊接结及其制备方法。所述的焊接结为粉末冶金方法成型、烧结后制得的金属烧结体，其金属元素含量具有梯度结构，两端材质分别与待焊接的两种异种金属母材相同或相似，且有着良好的焊接性。所述的焊接结的制备方法为粉末冶金法，根据异种金属母材的材质选择金属粉末，配制出异种金属母材中主要元素含量呈梯度变化的两种以上混合粉料，经成型、热处理和机械加工制得梯度结构焊接结。本发明的焊接结金属性能良好，能满足异种金属焊接构件的焊接成型。本方法解决了异种金属材料焊接难度大及焊接接头质量差、易失效等问题，是提高异种金属材料焊接构件使用性能和寿命的有效方法。

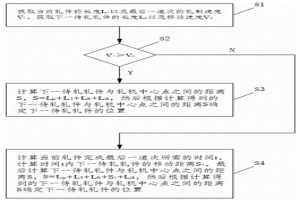

动态控制单机架轧机待轧位置的方法 728

 0

本发明公开了一种动态控制单机架轧机待轧位置的方法，涉及冶金技术领域，包括S1、获取当前轧件的长度L₁以及最后一道次的轧制速度V₁，获取下一待轧轧件的长度L₂以及移动速度V₂；S2、对V₁和V₂进行对比，若V₁≥V₂，则进行步骤S3，若V₁<V₂，则进行步骤S4；S3、计算下一待轧轧件与轧机中心点之间的距离S，；S4、计算下一待轧轧件与轧机中心点之间的距离S，。本发明根据当前轧件的长度和速度对下一待轧轧件的待轧位置进行动态控制，精确计算待轧位置，从而在避免辊道分配冲突的前提下尽可能缩短前后两块轧件之间的距离，减少轧机的空闲时间，提高了轧机的工作效率。

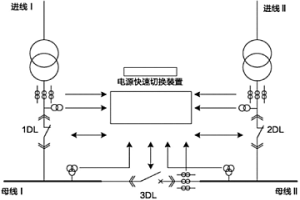

适用于电源快速切换装置的电气量测量方法 797

 0

本发明公开了一种适用于电源快速切换装置的电气量测量方法，电源切换装置接入八路电压量：即母线I、母线II各三相电压，进线I、进线II各一路电压；六路电流量:进线I的a、b、c相电流，进线II的a、b、c相电流；三路开关位置信号：lDL、2DL、3DL的常闭辅助接点；通过硬件滤波、调理电路，将八路正弦波电压规整为方波，并接入CPLD进行八路测频；方波上升沿、下降沿均测频，使得半个周波即可更新一次频率值。本发明主要适用于石化、冶金、煤炭等工业企业的供电电源切换，可以精准测量母线电压及进线电压的频率，并实时采样跟踪，保证电源切换所需电气量测量的准确性。

高钛合金焊条用钢的连铸工艺 619

 0

本发明涉及冶金领域的一种连铸工艺,是一种高钛合金焊条用钢的连铸工艺,连铸采用全保护浇注,钢包到中间包采用长水口氩封保护浇注,中间包到结晶器采用整体内装浸入式水口保护浇注,中间包中钢水使用覆盖剂,在连铸浇注过程中采用电磁搅拌,结晶器液面采用全自动液面检测,连铸拉速按中间包过热度自动控制,连铸开浇第一炉中间包过热度控制在30～40℃,浇注拉速控制在1.8～2.4m/min范围内;保护渣按重量百分比由以下组成:R:0.80±0.15、SiO2:35.0±3.5%、CaO:28.0±3.5%、Al2O3:≤5.0%、Fe2O3:≤4.0%、MgO:≤5.0%、F-:4.5±1.5%、K2O+Na2O:5.0±2.0%、固体C:12.0±2.5%。本发明可有效防止浇注过程中钢水二次氧化,确保钢水中钛的稳定性,防止保护渣变性,提高铸坯表面质量。

耐海水腐蚀钢及其生产工艺 1030

 0

本发明属于冶金领域，是一种耐海水腐蚀钢及其生产工艺，其钢水含有以下重量百分比的化学成分：C 0.070％～0.120％，Mn 0.500％～0.650％，P 0.000％～0.020％，S 0.000％～0.015％，Si0.250％～0.450％，Cr 0.800％～1.200％，Mo 0.200％～0.300％，Alt0.450％～0.600％，Ti 0.006％～0.020％，Fe余量。工艺包括转炉冶炼工序，RH精炼工序，LF精炼工序，宽板坯连铸，中板轧机轧制等工序。本发明解决了目前耐海水腐蚀钢生产中的一系列难点，对耐海水腐蚀钢的大批量生产有显著的作用，从而可以为企业创造良好的经济价值。

高纯净度抗酸管线钢冶炼工艺 663

 0

本发明公开了一种高纯净度抗酸管线钢冶炼工艺，涉及冶金技术领域，包括铁水倒罐→铁水预处理→转炉高碳低氧留氧操作→RH炉真空脱碳→RH炉合金化及真空脱气→LF精炼炉防增碳快速脱硫工艺→CCM流程，通过铁水脱硫扒渣，转炉出钢留氧制度和造渣制度的优化，RH炉真空脱碳及合金化工艺，LF炉扩散脱氧造渣和沉淀脱氧，冶炼过程全程合理的钢包氩气底吹控制，充分发挥碳含量控制与脱硫的冶金热力学和动力学条件，防增碳快速脱硫工艺，LF炉造渣脱硫效果明显，且钢水纯净度高，铸坯质量良好，钢板1.5级以内夹杂物含量控制在99%以上。

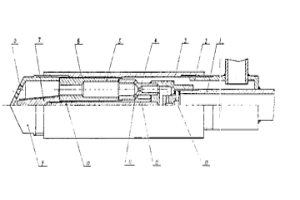

燃油多枪分级雾化烧嘴 929

 0

本发明属于把流体燃料(气液两相流)喷进燃烧区的燃烧器,它在进油管、进气管与喷头之间增设了2～8个雾化枪和混合枪,分路、分级对燃油进行雾化和掺混以保证高的雾化质量,并采用减压器使工作压力扩大为气压0.3～3.0Mpa、油压0.2～6.0Mpa,气液质量比为0.1～0.3,使用时不结焦、不堵塞、节油效果明显,可系列化设计成流量为30～4000kg/h的烧嘴,是电站、化工、冶金及一般工业炉、民用炉燃烧重油、渣油、原油等高粘度油料的理想烧嘴。

含硫易切削钢的生产工艺 729

 0

本发明是一种易切削钢的生产工艺,特别是易切削钢的电炉连铸生产工艺,涉及冶金行业的钢铁冶炼技术领域。本发明提供了一种用连铸法生产含硫易切削钢SUM43的工艺技术,采用过程控制的方法,解决了浇铸难度大的问题。其特征在于:在冶炼过程中,钢中硫含量按钢种成分要求的中上限控制,锰含量往上限控制;钢水中间包烘烤必须到1000℃以上;电炉冶炼时配加30%～50%的高硫铁料;精炼炉加硫采用硫铁块和喂硫铁丝线方法;连铸段采用过程控制的方法,所述的控制二冷系统冷却强度是指采用二次冷却系统,二冷初段采用全水喷雾冷却,后段采用汽-水喷雾冷却,自动调节二冷比水量。本发明具有生产成本低,操作易于控制;铸坯表面光洁度达6级以上;90%以上的铸坯表面不产生裂纹缺陷。精炼炉采用硫铁加喂硫丝线工艺既能降低生产成本,又能准确控制硫含量。

激光熔覆巴氏合金修复工业透平轴瓦的方法 1128

 0

本发明公开了一种激光熔覆巴氏合金修复工业透平轴瓦的方法，涉及激光熔覆技术领域，包括箱体结构，箱体结构的内部滑动连接有对焊接过程中的工件温度进行检测的测温结构。该激光熔覆巴氏合金修复工业透平轴瓦的方法，可利用激光熔覆技术对巴氏合金进行加工成型，能彻底解决巴氏合金脱壳的问题，同时通过激光熔覆技术，可对工业透平轴瓦表面制备巴氏合金涂层，巴氏合金层组织均匀，无任何冶金缺陷出现，与基体冶金结合，结合牢固可靠，成型尺寸均匀可控，完全解决原人工焊接工艺方法存在的问题，且整个成型过程通过机械手臂自动完成，解放人工劳动，操作环境大大改善，且可保证熔覆过程中工业透平轴瓦不会发黑汽化。

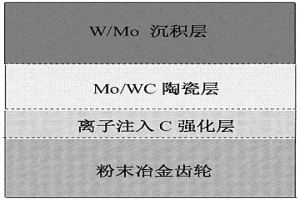

复合梯度耐磨合金层及其制备方法 1080

 0

本发明公开了一种复合梯度耐磨合金层及其制备方法，所述Mo/WC复合结构的梯度陶瓷耐磨合金层包括三个区域，分别为无孔洞杂质、呈致密堆砌结构的Mo‑W沉积层，成分、结构均由表及里呈梯度分布的Mo/WC陶瓷层及颗粒均匀、组织致密的离子注入C强化层。所述制备方法包括：第一步，离子注入C；第二步，通过双层辉光等离子合金化技术制备W‑Mo合金层。本发明相较于其他提高粉末冶金齿轮耐磨性能的方法，克服了单一技术存在的问题，实现了技术优势最大化，有利于显著提高粉末冶金齿轮的耐磨性能，有利于延长齿轮的使用寿命。

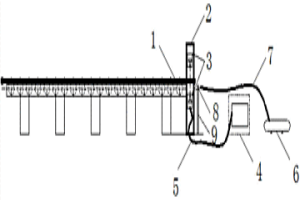

高精度超高温实时测厚装置及其方法 854

 0

本发明公开了一种高精度超高温实时测厚装置及其方法。该装置包括激光测距传感器、支架、传输线缆、测量控制分析仪、空压机、送风管道和喷嘴，激光测距传感器成对安装在支架上，并位于板(卷)材的上下侧，支架设置在冶金板(卷)材生产流程的前端；激光测距传感器通过线缆连接到测量控制分析仪；空压机通过送风管道与喷嘴连接，喷嘴设置在位于板(卷)材下侧的激光测距传感器的上方。本发明的特点是能针对超高温(1300度)的板(卷)材，通过成对安装的激光测厚传感器检测冶金钢材的厚度，精度可达0.1-0.5mm。本发明测量过程自动化，克服了目前精度控制环节滞后，控制精度不高，浪费材料严重及产品废品率居高不下的弊端，具有很好的经济效益和应用前景。

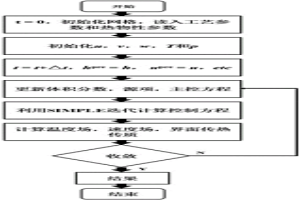

激光3D打印复合材料熔池内增强相与熔体界面传热传质的模拟方法 1082

 0

本发明涉及激光3D打印复合材料熔池内增强相与熔体界面传热传质的模拟方法，针对熔池内增强颗粒附近的温度场、速度场和最终凝固后，颗粒在试样中的分布情况。其步骤包括建立增强颗粒与熔体间传热传质的物理模型，通过主控方程控制传热和传质的进行，基于计算流体力学软件求解控制方程，得到温度场、速度场和增强颗粒的分布情况。本发明提供的激光加工熔池内增强颗粒与熔体界面传热传质的模拟方法针对激光加工制备金属基复合材料（MMCs）过程，建立了激光对熔池内部扰动和影响增强颗粒与熔体间传热传质过程的流场模型，考虑了激光加工过程中粉体?相变?凝固等问题，进而准确获得增强颗粒与基体的物理冶金行为，计算结果与实验吻合良好。

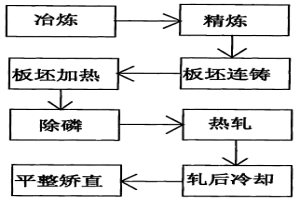

低压缩比高级别管线钢生产工艺 665

 0

本发明涉及高强度低合金钢生产工艺,是低压缩比高级别管线钢生产工艺,包括工序:冶炼、精炼、板坯连铸、板坯加热、除磷、热轧、轧后冷却、平整矫直。冶炼工序采用纯净钢、极低磷、极低硫的冶金工艺;板坯连铸工序中连铸坯的疏松和偏析小于B0.5级;板坯加热工序中,钒+铌+钛≤0.15%、镍+铬+铜≤0.50%时,加热温度为1180～1220℃;热轧工序在第一阶段再结晶轧制过程中,变形温度1070～1000℃,变形量40～60%,轧制速度1.5～2.5M/S;在第二阶段未再结晶区轧制过程中,压力200～400MPA,轧制速度5～1.5M/S,变形量为60～75%;轧后冷却工序中层流冷却速度为15℃/S～25℃/S。本发明使原本铸坯厚度较小的生产线能生产较厚规格的管线钢。

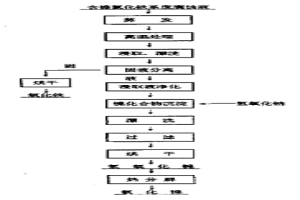

用含镍氯化铁系废腐蚀液制取镍、铁化合物方法 1077

 0

本发明涉及化工冶金领域中一种用含镍氯化铁系废腐蚀液制取镍、铁化合物的方法。本方法是将含镍氯化铁系废腐蚀液进行高温处理,温度控制在300～550℃,得到含金属化合物的粉状物料;将含有金属化合物的粉状物料加水浸取,得到氯化镍浸取液和氧化铁沉淀物,氧化铁沉淀物用常规处理方法制取铁化合物成品;氯化镍浸取液进一步净化处理后用常规处理方法制取镍化合物成品。本发明优点在于:氧化铁沉降快、洗涤、过滤方便,镍、铁分离充分。

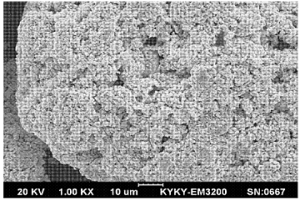

制粒钴粉的生产方法 1121

 0

本发明涉及一种制粒钴粉的生产方法,步骤如下:(1)将熔融的制粒剂与有机溶剂混合,得到制粒剂分散液;(2)在隔绝氧气条件下,将制粒剂分散液与钴粉混合均匀;(3)对钴粉揉搓制粒;(4)真空干燥,得到制粒钴粉;其中,制粒剂的熔融温度为60～100℃,制粒剂占钴粉质量的2～4%。由本发明方法得到的制粒钴粉在硬质合金加工期间起到大粒子的作用,当和碳化钨混合烧结时因制粒剂的蒸发而起到细颗粒的作用;抗氧化性好,不易氧化,在冶金中有利于保持硬质合金的碳平衡,提高硬质合金的质量;可长时间储存,运输方便;流动性好,有利于硬质合金的自动压制;粉尘飞扬小,对改善硬质合金生产环境、提高职业健康具有重要作用。

铜-钨模中感应加热熔铸焊方法 959

 0

本发明公开了一种铜-钨模中感应加热熔铸焊方法,包括以下步骤:对钨棒、铜环、石墨模具进行清洗后进行组装,其中钨棒固定在石墨模具上,铜环套设置在钨棒与石墨模具之间;在铜环、钨棒和成型石墨模具的缝隙、顶部中填充保护剂;将圆柱形基体感应圈套在石墨模具外,位置与铜材等高,之后利用感应圈对石墨模具进行分级加热,当铜环熔化后停止加热,通过定向凝固,铜与钨棒发生冶金结合完成熔敷焊接。这种方法工艺简单,焊合率为100%,界面无夹渣、未焊合等缺陷,熔深为0,也无稀释率问题,熔敷层成分与性能不受基体金属的影响,结合性能稳定,质量优良。

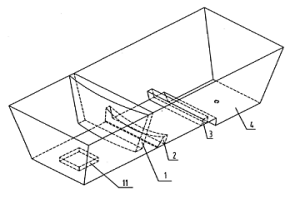

中间包坝堰控流装置 673

 0

本发明涉及矩形中间包冶金工艺相关设置,是一种中间包坝堰控流装置,包括置在前部的挡渣堰、设置在挡渣堰后部的挡渣前坝以及设置在挡渣前坝后部的挡渣后坝;挡渣堰的形状为左侧面上下边都是外弧形的横截面为梯形的六面体;挡渣前坝的形状为上底面上下边都是下弧形的横截面为五边形的七面体;挡渣后坝的形状为长方体。本发明抛弃以往的粗放的直、方形状为主导的坝堰形貌,根据中包内钢液的流速不同,科学的设置了更贴近中包流场特点的弧形坝堰,从而可以稳定大包湍流区的钢液流速,形成稳定的上升流场,改善夹杂物上浮的条件,提高钢水质量。

辊箱型紧凑式轧机生产大直径盘条的轧机张力控制方法 1076

 0

本发明涉及一种冶金领域的张力控制方法,是辊箱型紧凑式轧机生产大直径盘条的轧机张力控制方法,按以下步骤进行:将粗中轧机组的轧机轧制张力调整到最佳状况;当轧件通过中轧机组的9#轧机或11#轧机,记下该轧机的轧制电流I1;当轧件咬入CCR机组的16#轧机后,再次记下9#轧机或11#轧机的轧制电流I2;比较轧制电流I1和轧制电流I2,若轧制电流I2小于轧制电流I1,则提高9#轧机或11#轧机的转速来平衡张力;当轧件全部咬入CCR机组后,根据CCR机组的负载电流进行活套套量调整。本发明的控制方法可达到快速优化大直径盘条张力控制,实现避免重复堆钢和减少停机延误、提高产品尺寸精度的目的。

TiAl-Ni异种金属的连接方法 764

 0

本发明公开了一种TiAl-Ni异种金属的连接方法，该方法是在焊接时使用块体非晶合金材料作为中间层，利用非晶材料在过冷液相区的超塑性实现连接，再通过提高温度使非晶层扩散至母材中从而实现冶金结合的焊接，特别适用于板材之间的焊接。通过本发明所述焊接方法可得到强度高、成型好的TiAl-Ni异种金属焊接接头，当以GH4049和Ti-48Al作为母材，Ni40Ti50Cu10非晶合金粉末作为中间层时，最高拉伸强度可以达到480MPa。

低硅铁水冶炼用发热化渣剂及其制备方法 828

 0

本发明涉及一种低硅铁水冶炼用发热化渣剂,同时还涉及其制备方法,属于冶金技术领域。该发热化渣剂,其化学组分的质量百分比为SiC:41-46%;FeSi:5-10%;FeO+Fe2O3:35-40%;CaO:0-6%;MgO:0-3%、CaC2?5-10%。制备步骤包括将石英砂和焦炭冶炼成碳化硅、将原料粉碎混合、搅拌均匀制成。本发明利用电石低熔点的特点辅助碳化硅、硅化铁与氧化铁皮反应,放出大量的热,同时碳化硅良好导热性能将产生的热在冶炼过程中快速传递,加快了化渣速度,增加了钢水的流动性,进而,提高了钢的炼成率,同时保证了钢水中硅含量的稳定。

电炉炉底的砌筑工艺 1029

 0

本发明涉及冶金领域的砌筑工艺,是一种电炉炉底的砌筑工艺,检查炉底炉壳圆度,确定炉壳无明显变形,清理炉壳内粘渣和积灰,保证透气孔畅通,均匀抹上一层胶;在炉底与炉壁相接处,向炉底方向在炉底上逐层粘贴两层纳米材料反射绝热板作为保温材料层,每层纳米材料反射绝热板厚度为5mm,纳米材料反射绝热板要贴平,贴实,贴齐,且无空穴,两层纳米材料反射绝热板的接缝要错开;在保温材料层上方由下至上平砌两层镁砖,用细镁砂填封砖缝,每层镁砖厚度为76mm;在镁砖上方砌一层镁碳砖,厚度为150mm,并用细镁砂填封砖缝;在镁碳砖上方铺垫炉底打结料,厚度为650mm,使用打夯机捣打炉底打结料,保证表面牢固,使炉底呈锅底形。本发明保证碳氧反应可控,增大了熔池,提高电弧炉炉底的保温效果。

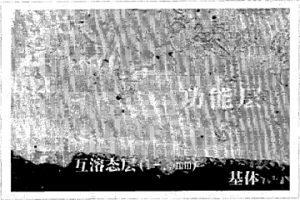

平行双螺杆挤出机用全披覆熔覆性螺纹元件 1013

 0

本发明涉及的是平行双螺杆挤出机全披覆熔覆型螺纹套、捏合块(以下简称螺纹元件)的精铸钢坯(或机械加工坯件)、喷涂(或料浆涂覆)、真空熔覆(或气体保护)、精密加工的制造工艺和方法。其特征在于:这是由精铸钢坯(或机械加工坯件)与镍基或镍基碳化钨互熔而成的完全冶金态的高耐抗和耐腐蚀性的螺纹元件。本发明制造的全披覆熔覆性螺纹元件具有结构合理、工业先进、耐磨和耐腐的优异性能,属国内首创的采用新工艺、新材料制造的新产品。本发明的平行双螺杆挤出机的螺纹元件在力学性能和机械性能上均能满足平行双螺杆机的技术规范和使用要求,且各项综合性能大大优于目前的高速工具钢(W6MO5CR4V2)的性能。

用于中水净循环水系统的缓蚀阻垢剂及制备方法 701

 0

本发明涉及一种应用中水净循环水系统的缓蚀阻垢剂及制备方法,主要解决中水无法直接使用于净循环水中的难题,其原料组成的重量百分比为:2-膦酰基丁烷-1,2,4三羧酸(10～35%)、硫酸锌(5～35%)、三苯环咪唑啉季铵盐(5～25%)、聚环氧琥珀酸(10～20%)、苯并三氮唑(1～10%)、磺酸共聚物(10～30%)、水(10～50%)。制备方法:开启真空泵,按上述配比将2-膦酰基丁烷-1,2,4三羧酸、三苯环咪唑啉季铵盐、聚环氧琥珀酸、磺酸共聚物、水抽入反应釜中,当反应温度在40～50℃,搅拌速度为90转/分的条件下,搅拌30分钟;此后加硫酸锌、苯并三氮唑使其全部溶解,继续搅拌30分钟,混匀后即得本发明物。广泛适用于钢铁冶金企业循环水系统补充中水的净循环系统。

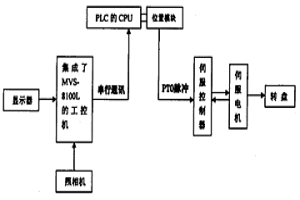

精整机影像定位控制系统及其控制方法 756

 0

本发明精整机影像定位控制系统及其控制方法涉及的是专为精整机(整形压机)配套的外围设备控制系统,适用于粉末冶金、磁性材料等相关行业。控制系统由影像机构、可编程序控制器(PLC)、伺服驱动装置和送料机构组成;精整机影像机构由影像处理集成式板卡芯片MVS-8100L、工控机、照相机、背灯光和显示器共同组成;可编程序控制器(PLC)的处理核心单元CPU具有两个RS-485通讯接口,其中一个为自由通讯口与影像机构进行串行通讯,接收来自影像机构的数据,即实际产品的偏差角度,可编程序控制器把接收来的偏差角度转换成脉冲数,并通过其位置模块把相应的脉冲数发送给伺服控制器,由伺服控制器驱动伺服电机来控制调整转盘的转动方向及角度。

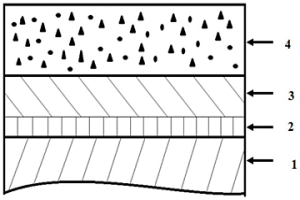

钛合金表面复合涂层及其制备方法 705

 0

本发明公开了一种钛合金表面复合涂层及其制备方法，所述复合涂层包括依次连接的钛合金基体、CoCrNiAlTi高熵合金涂层、NiCoCrAlY粘接层和YSZ‑Ag‑Mo高温固体自润滑涂层。所述制备方法包括以下步骤：对钛合金基体表面进行抛光预处理；利用双辉等离子表面冶金，以钛合金基体为工件极，CoCrNiAlTi和NiCoCrAlY靶材分别为两个源极，在钛合金基体的表面制备CoCrNiAlTi高熵合金涂层和NiCoCrAlY粘接层；利用多弧离子镀，在NiCoCrAlY粘接层的表面制备YSZ‑Ag‑Mo高温固体自润滑涂层。本发明的涂层表面质量好，与基体为冶金结合，具有较高的结合强度。

高砷高硫金精矿脱除砷硫元素 963

 0

本发明属于贵金属焙烧法化工冶金技术领域,适用于从高砷高硫金精矿中脱除砷硫元素。含砷硫金精矿经调浆后进入还原炉进行缺氧焙烧,脱除砷和大部分硫;还原炉出来的渣和经热旋风收集下来的尘再进入氧化炉进行氧化焙烧,进一步脱硫;两股烟气经各自的降温除尘系统后汇合于电除尘器进口,再进入收砷制硫酸系统;含少量砷的尘再经调浆后返回还原炉进行二次焙烧脱砷。本发明金的浸出率大大提高,同时对脱除出来的砷硫元素采用成熟的技术加以回收,确保满足环保要求。该工艺流程通畅,控制手段完备,可靠性、安全性好。

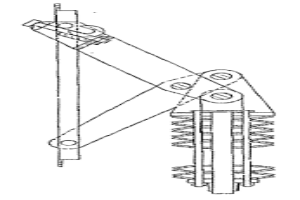

主动式恒力碟簧电气化铁路接触网张力补偿器 1081

 0

主动式恒力碟簧电气化铁路接触网张力补偿器,是应用全对称镜像原理设计的无源型、直载式恒力碟簧装置。具有不受外界影响的显著特征。以其性能好、体积小、重量轻、载荷调节方便、安装维护简单的优势,可直接替代低性能的张力补偿器。同理设计的恒力、可变碟簧支吊架,除可直接取代现有的圆柱簧支吊架产品外,更可以大型化发展,满足工业需求,可广泛应用于锅炉、电站、石化、冶金等需消除热变形的设备、管线上。
