本发明提供一种适用于磷基胶凝材料的矿物掺合料及其制备方法和应用。本发明的矿物掺合料以电石渣和硅酸盐水泥熟料为原材料,在其表面喷洒少量外加剂,将混合均匀的物料在球磨机中球磨25‑30min,过200目筛后制备而成。本发明制备的矿物掺合料可以有效固化磷基胶凝材料中的可溶性磷,激发磷矿渣的活性,在水化过程中生成C‑S‑H凝胶和AFt,使磷基胶凝材料的力学性能和耐水性能得到显著提升。此外,该矿物掺合料以电石渣为主要原材料,且其制备方法简单、能耗低,有助于推进磷化工业固体废弃物在工程中的利用。
本发明公开了一种利用秸秆与湿污泥共混催化气化制氢的方法,包括秸秆脱水、湿污泥/秸秆共混物的制备以及氢气的制备3个步骤,本发明利用农作物秸秆的毛细现象将污泥中的结合水变成自由水,大大降低了污泥干燥所需要的能量,同时农作物秸秆的热值和有机质含量相对于湿污泥来说要高的多,气化时增加了热值,同时提高了氢气的产率,本发明将城市污泥和农作物秸秆结合起来制成产氢的燃料,实现两种固体废弃物的资源化利用,同时解决了城市污泥和农作物秸秆不易处理的问题,并且采用双功能钙基催化剂可去除秸秆带来的焦油污染,同时增加氢气产率。
本发明公开了一种污染土壤改良剂联合植物固化稳定化土壤中重金属铜的方法,属于重金属污染土壤治理领域。本发明中的污染土壤改良剂以质量份数计包含70‑60份草木灰和40‑30份锯末,其可直接用于固化稳定化土壤中重金属铜,或与铜富集植物联合用于固化稳定化土壤中重金属铜。本发明方法包括以下步骤:取秸秆烧尽后的草木灰,研磨过筛;取经过粉碎机粉碎的锯末过筛,再做干燥处理;将过筛的草木灰施入土壤中,进行翻耕;待土壤pH稳定后,将过筛的锯末施入土壤中,再进行翻耕;待锯末施入土壤稳定3‑5天后,再将头花蓼种植于土壤。本发明方法简单,污染土壤改良剂原料为固体废弃物,价格低廉,修复成本低。
本发明涉及一种钢渣‑锰渣复合胶凝材料及其制备方法。其技术方案是:所述复合胶凝材料的组分是:硅酸盐水泥为50~70wt%,转炉钢渣微粉为16~30wt%,电解锰渣微粉为3~21wt%,石膏粉为3~6wt%,碱激发剂为1~4wt%。按所述复合胶凝材料的组分,将所述硅酸盐水泥、所述转炉钢渣微粉、所述锰渣微粉、所述石膏粉和所述碱激发剂用混料机混合10~45分钟,制得钢渣‑锰渣复合胶凝材料。本发明所制制品的7天抗压强度>25MPa,28天抗压强度>44MPa,满足42.5水泥标准的要求。本发明具有成本低廉、节能减排和冶金固体废弃物利用率高的特点,所制制品性能优良,满足42.5水泥标准的要求。
本发明涉及一种利用生物质电厂灰制备Si3N4/SiC复合陶瓷粉末的方法。其技术方案是:按SiO2与C的摩尔比为1︰(2~7),先将碳素材料加入生物质电厂灰中,混合5~60分钟,再将混合后的原料压成坯体;然后将压成坯体放入气氛炉中,在氮气气氛和1530~1580℃条件下煅烧2~8小时,随炉自然冷却至室温,制得Si3N4/SiC复合陶瓷粉末。其中:氮气流量为0.05~0.25L/min;生物质电厂灰为生物质电厂入炉燃料燃烧后的产物,SiO2含量>60wt%;碳素材料中的C含量>90wt%,粒度<0.1mm,碳素材料为炭黑、活性炭、石墨和焦炭中的一种。本发明具有原料丰富、生产成本低、易于工业化生产和固体废弃物的综合利用的特点。
本发明公开了一种砷价态的测定方法。包括:(1)向待测样品中加入提取液,待产生的气体释放完全后,通过微波进行消解,将消解液过滤,用提取液洗涤残渣,收集洗涤液,将其与滤液混合定容;待测样品为煤或生活垃圾焚烧灰渣、土壤或污泥;提取液为H3PO4和抗坏血酸的混合溶液;(2)将三价砷和五价砷分离;(3)对分离出的三价砷和五价砷进行还原,得到砷化氢气体;(4)对不同价态的砷还原得到的砷化氢气体进行测定,得到待测样品中三价砷和五价砷的含量。该方法能实现三价砷和五价砷的无损提取和快速有效分离,测定结果准确度高,且操作简单,测定及设备维护成本低,适用于燃料焚烧灰渣、土壤或污泥等固体废弃物中砷形态的分析测定。
本发明属于硒脱除领域,并具体公开了一种用于湿法烟气脱硫系统的硒原位脱除方法及装置,其将含有三价铁离子的硒原位脱除剂溶液注入含有亚硒酸根离子的脱硫浆液中,硒原位脱除剂溶液中的三价铁离子与脱硫浆液中的亚硒酸根离子反应形成难溶的亚硒酸铁沉淀,并且该亚硒酸铁沉淀被脱硫浆液中的硫酸钙固体吸附或夹带,从而使得亚硒酸根离子从脱硫浆液中分离,以此实现脱硫浆液中的硒原位脱除;从而减少脱硫废水中的硒污染物含量,降低燃煤电厂中液相硒污染物的排放,具有工艺简单、成本低廉、适配性强、无环境风险等优点,并且可以提高脱硫石膏副产物的经济价值。
本发明公开了一种利用炼钢烧结灰与锰矿石制备SCR脱硝催化剂的方法,包括以下步骤:首先将炼钢烧结灰和锰矿石混合并进行球磨;然后加入混酸和双氧水溶液去除杂质成分并提高铁元素与锰元素的浸出率,促使铁氧化物与锰氧化物进行化学结合;逐滴加入碱溶液以生成氢氧化物共沉淀;所得样品经抽滤、洗涤、烘干、研磨后置于马弗炉中进行焙烧;最后置于富氧气氛中进行紫外照射处理得所述SCR脱硝催化剂。所得SCR脱硝催化剂具有较好热稳定性和较高的氮氧化物脱除率,并能有效解决钢铁厂烧结灰固体废弃物资源化利用和降低SCR脱硝催化剂生产成本两大问题,具有重要的经济和环境效益。
本发明公开了一种亲水疏油浸没式超滤膜及其制备方法,亲水疏油浸没式超滤膜由纤维编织管和浸没式中空纤维膜组成,所述浸没式中空纤维膜设置在所述纤维编织管内;通过制备纤维编织管、配备聚偏氟乙烯液、成膜、冷却成型等四步骤制备而成;本发明得到的固液油分离浸没式微滤膜化学稳定性好、高耐化学腐蚀性能、能承受pH范围在1?14、耐高温最高可达110℃、高抗压强度、高抗冲击强度;独一无二的“超亲水超疏油”结构膜,可采用反洗;孔径大小均一,能有效地减少了固液油三相分离过程中的堵塞现象;孔径有0.05um,0.lum,0.5um,满足不同的需求;可处理固体含量高达10%的废水,还可应用于化工、医药、石化等分离领域。
本发明属于固体废弃物处理技术领域,涉及一种微塑料分离方法及装置,该微塑料分离方法包括:1)采集野外自然水体的沉积物;2)对野外自然水体的沉积物进行低温烘干或冻干,得到待处理样品;3)在待处理样品中加入密度溶液后进行充分搅拌,直至待处理样品完全悬浊于密度溶液中,静置后自上而下依次分为非沉淀层以及沉淀层;4)抽取非沉淀层并将非沉淀层通过滤膜;经过滤膜后的液体重复使用;被滤膜隔离的包括但不限于野外自然水体的沉积物中微塑料颗粒。本发明提供了一种能快速有效的将江河湖泊等水体中沉积物中微塑料颗粒分离提取出来的微塑料污染物的分离方法及装置。

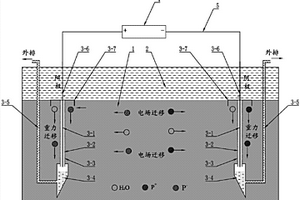

本发明提供一种基于孔隙水导排的河湖污染底泥原位减量除污装置,包括直流稳压电源、蠕动泵、电动脱水除污电极。两个电动脱水除污电极相对平行设置插入底泥中,电动脱水除污电极包括导水电极板、设于导水电极板两侧的带孔有机玻璃板、设于带孔有机玻璃板外侧的滤网、盖设于导水电极板的上覆水隔绝罩。导水电极板上设有竖向的导水槽和与直流稳压电源连接的金属导线,导水电极板底部设有与导水槽连通的孔隙水存储器,孔隙水存储器与孔隙水外排导管连接,孔隙水外排导管与蠕动泵相连。本发明野外工作能力强,底泥污染物的原位分离与去除效果好,动力消耗少,运行成本低,维护简单,无化学药剂污染和固体废物产生,对河湖底栖生态环境影响小。
本发明公开了一种从含锗玻璃中回收锗的方法,包括如下步骤:1)将含锗玻璃粉碎为含锗玻璃粉,向含锗玻璃粉中加入碱溶液,加热至120℃~300℃,保温反应1~10小时,得到含硅酸钠和锗酸钠的水溶液;2)向步骤1)得到的含硅酸钠和锗酸钠的水溶液中加入碱金属盐,调节pH至6~9,陈化,固液分离,固体干燥后得到非晶二氧化硅,回收;3)向步骤2)固液分离后得到的溶液中加入氯化镁,得到含锗酸镁的沉淀物;4)将含锗酸镁的沉淀物和盐酸混合,氯化蒸馏,冷凝收集得到四氯化锗,四氯化锗水解即得二氧化锗。本方法摒弃了高硅含锗废料火法回收的方法,降低了能耗,减小了环境污染,且工艺简单、锗回收率高、回收成本低。

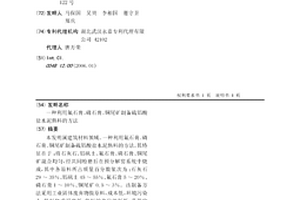

本发明属建筑材料领域。一种利用氟石膏、磷石膏、铜尾矿制备硫铝酸盐水泥熟料的方法,其特征在于:将石灰石、铝矾土、氟石膏、磷石膏、铜尾矿混合均匀,经共同粉磨后在预分解窑系统中烧成,其中各原料所占质量百分数依次为:石灰石29~35%、铝矾土45~55%、氟石膏5~20%、磷石膏1~10%、铜尾矿0.5~3%。该制备方法采用工业固体废弃物做原料,成本低,环境污染小,熟料烧成温度低,熟料的单位能耗低,获得的熟料强度高。

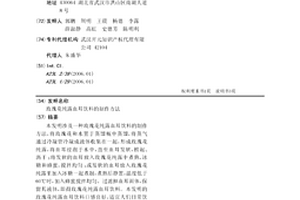

本发明涉及一种玫瑰花纯露血耳饮料的制作方法,将玫瑰花和水置于蒸馏瓶中蒸馏,将蒸气通过冷凝管冷凝成液体收集在一起,形成玫瑰花纯露,将血耳浸泡于水中,直至血耳发软,捞起、沥干;将发软的血耳放入玫瑰花纯露中煮熟,冰糖和蜂蜜,搅拌均匀;或发软的血耳放入玫瑰花纯露里加入冰糖一起煮制,煮熟后静置,温度低于60℃时,加入蜂蜜搅拌均匀。过滤掉血耳固体,保留其液体,即得玫瑰花纯露血耳饮料。本发明的玫瑰花纯露血耳饮料口感良好,适宜人们日常饮用,营养保健;本发明的制备方法简单易行,操作费用低,利用率高,生产过程中产生废料少,不污染环境。

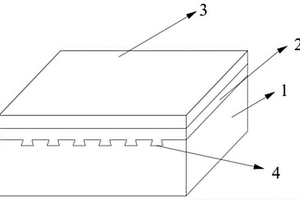

本发明涉及一种施槽形釉的钢渣发泡陶瓷装饰板及其制备方法,包括从下往上依次设置的基体和釉层,所述基体的上表面设置若干个凹槽,所述釉层的下表面设置若干个凸起部分,所述凸起部分与凹槽嵌接配合;所述基体的原料包括质量比为100:(0.1~0.6)的主料以及发泡剂;按重量百分数计,所述主料包括钢渣80~90%,石英5~6%,高岭土2~4%,以及高温熔剂2~10%。本发明发泡陶瓷装饰板的装饰层与基体结合更牢固,装饰层不易脱落和起皮,使发泡陶瓷装饰板使用寿命更长;保温隔热效果好,且钢渣掺加量较高,能够有效利用固体废弃物,降低成本。
本发明属于环境工程及建筑材料技术领域,具体涉及一种以河湖底泥为主要原料的炻瓷砖及其制备方法。所述炻瓷砖各组分的质量百分比为:河湖底泥干基60%~80%,钠长石10%~20%,钾长石10%~20%。所述制备方法包括:河湖底泥预处理;湿法球磨及干燥;造粒;炻瓷砖生坯的制备;高温烧结。本发明提供了一种以河湖底泥为主要原料制备炻瓷砖的方案,将河湖疏浚底泥这一固体废物建材资源化利用,为河湖底泥的处理处置提供了一条可行的途径,避免传统的填埋方式,节约土地资源,有效降低河湖底泥的环境污染,具有良好的经济效益、社会效益和环境效益;同时采用河湖底泥制备炻瓷砖节约了生产成本,促进了建材工业的发展。

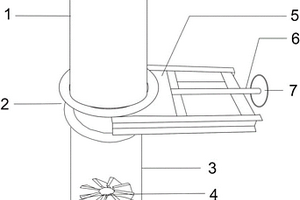

本发明涉及一种组合式螺纹挤土成孔砂井钻头,固定于钻杆的下端,包括中空连接杆、十字螺旋连接片、挤土套筒、锥尖装置以及螺纹;所述中空连接杆位于所述挤土套筒内的轴线处,其上端凸出于所述挤土套筒,并与所述钻杆连接,下端位于所述挤土套筒内;所述十字螺旋连接片呈螺旋桨状的固定于所述中空连接杆的外壁,其包括多个叶片,多个所述叶片的端部均连接所述挤土套筒的内壁;所述锥尖装置铰接固定于所述挤土套筒的下端,所述螺纹呈螺旋状布设于所述挤土套筒和所述锥尖装置的外侧。所述组合式螺纹挤土成孔砂井钻头具有无泥浆排放、无取土形成的固体废弃物、施工噪音小、环保施工、社会效益明显以及可提高工作效率等有益效果。
本发明属于固体废弃物的资源化利用领域。一种利用微硅粉合成沸石分子筛的方法,其特征在于,它包含如下步骤:(1)配样:将微硅粉和铝酸钠加入盛放氢氧化钠溶液的反应容器,搅拌至可溶物溶解;(2)晶化:将反应容器密封,放入搅拌器搅拌,即得晶化产品;(3)陈化:将装有晶化产品的反应容器从搅拌器中拿出,在室温下静置,得到陈化的样品;(4)过滤洗涤:陈化的样品经多次真空抽滤洗涤,中速滤纸过滤,得到洗涤之后的样品;(5)干燥:洗涤之后的样品烘干,得到沸石分子筛。本发明提高了微硅粉的附加值,为微硅粉的资源化利用开辟了一条新的途径,同时减轻了环境污染;该工艺流程简单,可直接合成沸石分子筛,不需要样品前处理,易于操作,成本低。
本发明属于工业固体废弃物资源化利用领域,具体涉及一种复合尾矿渣微晶玻璃及其制备方法。所述复合尾矿渣微晶玻璃的原料组分按重量份数计为:电解锰渣30份~90份,铅锌浮选尾矿5份~20份,石英砂5份~30份,长石0份~20份。本发明以电解锰渣、铅锌浮选尾矿的复合尾矿渣为主要原料制备得到微晶玻璃,不仅可以消除电解锰渣和铅锌浮选尾矿对环境的危害,实现电解锰渣和铅锌浮选尾矿的资源化利用,还可以生产出具有高附加值的微晶玻璃产品,促进电解金属锰行业和铅锌矿采选、加工行业的可持续发展;本发明制成的微晶玻璃具有机械强度高、耐磨性和热稳定性好等优良特性,同时具有玻璃和陶瓷的特性,可用作高档建筑装饰材料。
本发明公开了一种镍掺杂石墨相氮化碳光催化剂的制备方法,该方法具体步骤如下:①将硝酸镍溶解在含有去离子水的烧杯中,随后加入三聚氰胺进行超声;②将超声后的悬浮液转移至水浴锅中边加热边搅拌至水分完全蒸干,放入烘箱干燥;③将干燥后的固体研磨成均匀的粉末状,倒入带盖坩埚中,放置于马弗炉中煅烧;④反应结束后取出样品研磨成粉末即得镍掺杂石墨相氮化碳材料。本发明合成的镍掺杂石墨相氮化碳材料呈现类石墨结构,具有大的比表面积,可见光响应良好,可作为光催化剂用于印染废水的降解,其在可见光照射20min时对罗丹明B有机染料的光降解率达95%,其特点在于设备使用成本低、反应条件温和、反应过程简单的优点。该方法主要采用一锅合成法。
本发明公开了一种防辐射混凝,各组分按重量份数计包括:水泥200‑400份,矿渣粉40‑100份,粉煤灰40‑200份,钢渣粉50‑100份,细骨1000‑1500份,钢渣基粗骨料1200‑1800份,水150‑180份,外加剂8‑20份,其中粗集料以20‑40份钢渣骨料、2‑4份硼泥、1‑3份淀粉、0.5‑0.8份高吸水树脂和2‑5份水为主要原料,经分步包覆成球形成。本发明所得防辐射混凝土具有优良的工作性能、力学性能、抗裂性能、耐久性能和屏蔽效果;并可高效资源化利用钢渣、硼泥等固体废弃物,具有显著的经济和环境效益。
本发明涉及一种湖泊底泥固化材料及其路用性能评价方法,固化材料配方,按照干重份数计:矿渣20~45份、赤泥30~60份、磷石膏20~30份、碱激发剂5~10份,经均混即得湖泊底泥固化材料,且所述湖泊底泥固化材料用于固化处理湖泊底泥时,固化材料与湖泊底泥的干重比为(10~40):(60~90),底泥含水率为20~40%,进一步地,对固化底泥作为路基材料对其路用性能进行实验室一步法综合评价,评价指标包括压实度,强度,CBR,干湿循环下耐久性。本发明主要以大宗固体废弃物为原料,使用矿渣、赤泥和磷石膏制备了湖泊底泥固化材料,不仅能有效地固化处理各类不同含水率湖泊底泥,并且提供了固化底泥路用性能室内综合评价方法。
本发明涉及一种基于钛酸钾晶须改性的高强度高疏水性多孔地质聚合物保温材料及其制备方法、应用。首先将粉煤灰、偏高岭土、钛酸钾晶须按比例混合均匀,再依次加入一定量碱激发剂、发泡剂、稳泡剂搅拌均匀得到浆料,接着将浆料注入模具中发泡、养护得到多孔地质聚合物半成品,最后将多孔地质聚合物半成品置于疏水改性剂溶液中浸泡改性后取出干燥即可。由此制得的保温材料抗压强度高达6.41MPa,导热系数低至0.043W/m·K,静态水接触角在150°以上,表现出优异的力学性能、隔热保温性能和防水性能。本发明实现了无机固体废弃物粉煤灰的回收再利用,制备工艺简单、无需高温烧结和高温养护,生产及使用成本较低,环保优势明显。

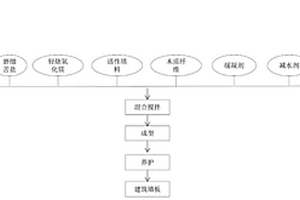

本发明一种建筑墙板及其制备方法,包含以下质量百分比的原料:轻烧磷尾矿40%~67%、磨细苦盐20%~25%、轻烧氧化镁0%~10%、活性填料0%~15%、木质纤维0%~5%、缓凝剂0.4%~0.8%、减水剂0.30%~0.70%以及水3%‑8%,所述轻烧磷尾矿由高镁磷尾矿低温煅烧得到,主要成分为氧化镁和碳酸钙。根据本发明的方法,可大量利用固体废物高镁磷尾矿制备建筑墙板,且所述建筑墙板由轻烧磷尾矿、硫酸镁、水等主要原料经拌和、成型、养护而成,工艺简单,成本低。

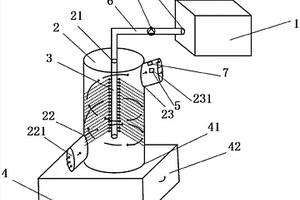

本发明提供一种可脱硫除尘的旋风洗涤装置,包括储液箱、筒体、喷雾多孔管、收集盒和单片机,所述筒体为中空结构,所述储液箱位于筒体的上方,所述收集盒位于筒体的下方,所述喷雾多孔管位于筒体的内部,所述储液箱与喷雾多孔管连通,所述收集盒与筒体连通,所述储液箱内盛放石灰水,并将所述石灰水输送至喷雾多孔管内,所述喷雾多孔管在筒体内径向喷射石灰水的雾化浆液,所述雾化浆液与流入所述筒体内的烟气发生化学反应,所述收集盒用来收集筒体内化学反应产生的固体废物,所述单片机用来控制流入喷雾多孔管内的石灰水量。本发明提供的旋风洗涤装置体积小、结构简单、造价较低、操作维修方便。

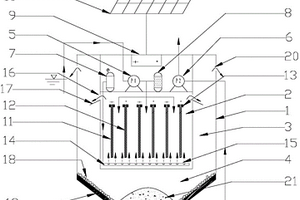

一种富营养化水体原位电磁耦合絮凝沉淀装置,包括蓄电池、太阳能电池板及与太阳能电池板相连的浮筒,太阳能电池板与蓄电池连接,浮筒上部设有污水泵、污泥泵、蓄电池、空压机和磁种投加器,污水泵、污泥泵、空压机和磁种投加器分别与蓄电池连接,浮筒中部设有絮凝反应区,絮凝反应区下部为污泥沉降区,污泥沉降区两旁为沉淀分离区,浮筒外的富营养化水体通过污水泵抽入絮凝反应区,絮凝反应区设有多对电絮凝用的阳极和阴极,下方安装有与空压机连接的穿孔曝气管,磁种投加器用于投加磁种进入絮凝反应区,污泥沉降区的两侧表面安装有强力磁铁。本发明运行成本低,维护简单,无药剂污染和固体废物产生,磁种易回收,浓缩沉淀能直接用作肥料。
本发明公开了一种利用棉杆和餐厨垃圾生产沼气的方法,采用以下重量份的原料:棉杆45-55份、餐厨垃圾32-48份、畜禽粪便14-22份、氢氧化钙2-3份、沼渣8-13份和接种物5-9份;其生产方法包括石灰水溶液的配制,棉杆、餐厨垃圾的粉碎,棉杆的预处理,畜禽粪便的酸化处理,恒温发酵,发酵物的利用。本发明不仅有效地增加了发酵原料的产气率,而且减少了外源化学添加剂的引入,增大了对于有机固体废弃物的处理力度,具有原料适应范围宽、低污染、低碳、燃烧率高、稳定性好、安全性高、环保、节能减排的特点。
本发明提供一种硅铝相促溶剂及其制备方法和应用,按重量份计,该硅铝相促溶剂的原料包括以下组分:促进剂:18‑25份,三异丙醇胺:20‑30份,三乙醇胺:10‑15份,硫酸铵:3‑8份,氢氧化钠:4‑8份,水:14‑45份。本发明的硅铝相促溶剂对铝、硅和铁离子具有较高的促溶效果,将其用于固体废弃物中铝、硅和铁离子的溶出,铝离子浓度在28d时提高2倍左右,硅离子浓度提高1倍左右,铁离子浓度提高86倍左右。
本发明公开一种黑臭水体底泥原位修复固化剂及其制备方法和应用。其制备方法包括:将硅铝质材料、硅酸钠溶液、发泡剂和助泡剂混合均匀,经浇筑成型、一次养护、二次养护、破碎、烘干、研磨得到发泡地聚合物吸附剂;将铁铝质材料进行焙烧活化,随后加入酸浸液浸出,然后加入氢氧化钙溶液调节pH,经陈化、蒸发、烘干、研磨得到聚合铁铝絮凝剂;将发泡地聚合物吸附剂、聚合铁铝絮凝剂和改性脱硫石膏混合均匀,得到黑臭水体底泥原位修复固化剂。本发明利用固体废弃物制备具有吸附、絮凝和固化功能的材料可以对黑臭水体底泥进行原位修复和固化,有效改善水质并固定底泥中污染物质,相比传统治理技术,降低了药剂的使用量,有效避免水体的二次污染。
一种利用钛铁渣制备太阳能储热陶瓷的方法,各原料及改性剂的所占质量百分数为:钛铁渣70~80wt%,高岭土5~10wt%、滑石4~8wt%、钾长石4~8wt%、钠长石1~4wt%、粉煤灰4~8wt%;各原料经原料处理、配比与混合、造粒和陈腐、半干压成型、干燥、烧成后得到太阳能储热陶瓷。本发明生产的太阳能储热陶瓷成本低且储热密度大,体积密度高达2.97~3.08g·cm‑3;钛铁渣利用率高达70~80%,大大消纳了该固体废弃物,拓宽了钛铁渣的应用领域,产品具有较大的环保意义和经济价值。
中冶有色为您提供最新的湖北武汉有色金属固/危废处置技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
