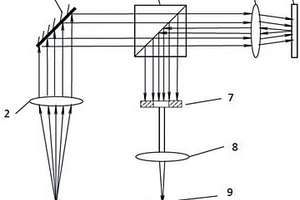

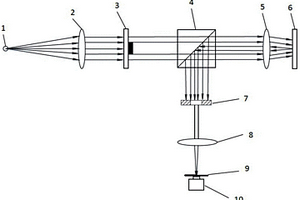

本发明提供一种遮挡式暗场共焦亚表面无损检测装置和方法，属于光学精密测量技术领域。点光源发出的光依次经过准直镜、遮挡式环形光发生器、分光棱镜和物镜，物镜将激光汇聚至待测样品，载有待测样品信息的反射光和散射光依次经过物镜和分光棱镜，入射至探测互补光阑，反射光被探测互补光阑遮挡，散射光依次经过探测互补光阑、收集透镜和探测针孔，最终入射至光电探测器，从而完成对亚表面的检测。本发明采用遮挡式环形光发生器生成环形光，采用环形光束照明样品，结合探测互补光阑实现暗场共焦，解决了普通共焦显微技术检测亚表面损伤信噪比低的问题，装置简单易于实现，适用于亚表面无损检测。
725
0

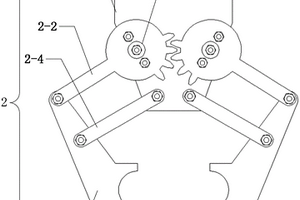

本发明属于混凝土密实度检测装置技术领域，其公开了一种可攀爬的混凝土桥墩密实度无损超声检测装置，包括：环形约束架，混凝土桥墩置于环形约束架内侧；多个桥墩爬行机构，其均布固定在环形约束架内侧壁上；多个密实度超声检测机构，其均布固定在环形约束架的顶端面上。该装置通过桥墩爬行机构可在桥墩上直接上下爬行，并配合密实度超声检测机构可实现对不同高度的混凝土桥墩密实度进行无损检测，使得该装置可适用于位置较高和可直接应用在复杂地理环境中的桥墩密实度的检测。
761
0

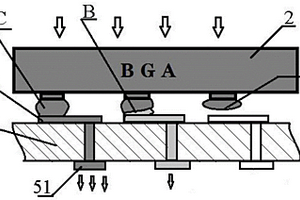

一种BGA芯片焊点质量红外无损检测方法，属于印刷电路板焊点质量无损检测技术领域，具体方案包括以下步骤：步骤一、将电热膜与待测BGA芯片远离焊点的一面紧密贴实，电热膜与电源连接；步骤二、将红外热像仪正对电路板远离焊点的表面上的过孔位置或电路板焊接焊点的表面上扇出的引线位置；步骤三、同时打开电源和红外热像仪，电源将电热膜加热，红外热像仪测试并记录过孔位置或引线位置的温度信息，得到过孔位置或引线位置的热像图；步骤四、在相同的参数下，对比待测BGA芯片过孔位置或引线位置的热像图与具有标准焊点的BGA芯片相应位置的热像图，判别待测BGA芯片焊点的质量。本发明设备价格相对便宜；操作简单快捷，检测高效，结果判别容易。
611
0
一种基于FPGA的红外热波无损检测装置。传统的探伤为模拟式，缺点为，缺陷显示不直观，探伤技术难度大，易受主、客观条件影响，探伤结果不易保存。一种基于FPGA的红外热波无损检测装置，其组成包括：壳体，壳体（3）内部具有高速数据采集电路（5）、FPGA预处理电路（8）和ARM后处理电路（11），壳体内部还具有电源（6）和高压生成器（4），高速数据采集电路与FPGA预处理电路电连接，FPGA预处理电路连接和ARM后处理电路电连接，电源为壳体内的全部电气系统提供电能，高速数据采集电路和高压生成器分别通过导线（2）连接位于壳体外部的探头（1）。本实用新型申请应用于基于FPGA的红外热波无损检测装置。
602
0
一种树木节疤无损检测方法，它涉及一种检测方法，具体涉及一种树木节疤无损检测方法。本发明为了解决现有节疤测量方法浪费木材，数据缺失，且获取的节疤数据平面化，不能立体呈现节疤空间位置和分布规律的问题。本发明的具体步骤为：步骤一、用工业CT机对活立木由上至下进行扫描；步骤二、林木树干扫描所得信息经计算后获得X线衰减系数或吸收系数，再排列成矩阵，即数字矩阵，数字矩阵存储于磁盘中；步骤三、木材中材质密度越大灰度越小；步骤四、判断树木节疤种类；步骤五、节子生长缓慢，年轮及边材较致密，形成白色线条明显，节子年轮线不清晰；步骤六、展示CT二维断层图像(X，Z)和(Y，Z)。本发明属于林业领域。
668
0

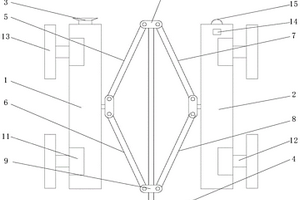

一种锅炉用于运行期金属管道无损检测机器人，它涉及一种金属管道无损检测机器人，具体涉及一种锅炉用于运行期金属管道无损检测机器人。本发明为了解决锅炉金属管道内空间狭小，维修人员无法进入其中对其进行全面检测，导致锅炉运行存在较大安全隐患的问题。本发明包括左基体、右基体、超声发射器、宽度调整机构和四个动力组件；左基体通过所述宽度调整机构与右基体连接，超声发射器安装在左基体的前端，左基体的外侧由前至后依次安装两个所述动力组件，右基体的外侧由前至后依次安装两个所述动力组件。本发明属于锅炉设备检修领域。
949
0

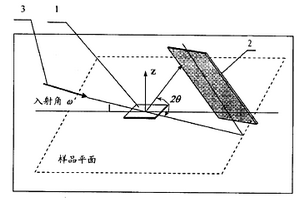

微小区域残余应力的无损检测方法，涉及一种测 量方法。现有残余应力测量方法存在耗时长、需要应用高角度 衍射峰的缺点。本发明方法为，利用 XRD2设备对待测残余应力的样 品测量后获得XRD2面探图谱， 然后对所得图谱进行处理，得到相应一组(hkl)衍射峰的衍射角 (2θ)随着德拜环张角(x)变化的数据 {xl，2θ l}，最后用线性函数拟合数据得 到相应的直线，由拟合得到直线的斜率与残余应力之间的关 系，即可计算出所测量样品该微小区域的残余应力。本发明方 法不仅可以实现材料微小区域残余应力的测量，而且可以快速 地得到满足精度要求的结果，另外，利用设备可调节X射线有 效穿透深度的特点，可获得残余应力沿表面法线方向的分布， 利于推广应用。
852
0

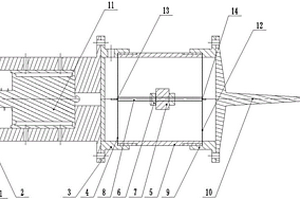

具有自动击发功能的木材应力波无损检测装置。本实用新型涉及一种具有自动击发功能的木材应力波无损检测装置。所述的电磁铁装入电磁铁外壳体内，所述的电磁铁外壳体的底端通过螺栓连接电磁铁上壳体，所述的电磁铁外壳体的顶端通过螺栓连接传感器上壳体，所述的传感器上壳体与传感器外壳体之间夹有圆形平膜片Ⅰ，所述的传感器上壳体与传感器外壳体之间通过螺纹连接，所述的传感器外壳体与传感器下壳体之间夹有圆形平膜片Ⅱ，所述的传感器外壳体与传感器下壳体之间通过螺纹连接，所述的圆形平膜片Ⅰ与所述的圆形平膜片Ⅱ之间设置传动杆，所述的传动杆还穿过质量块，所述的传感器下壳体通过螺栓连接尖椎体。本实用新型用于木材应力波无损检测。
705
0

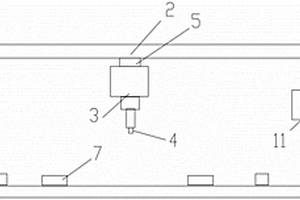

本实用新型公开了一种压点式木材无损检测仪，包括底座、电动导轨、加压装置和压块，所述底座的两端对称设置有支撑框架，所述电动导轨前后移动水平安装在两个支撑框架之间，所述加压装置左右移动安装在所述电动导轨上，所述压块上下升降安装在所述加压装置上，还包括控制器，所述控制器安装在所述支撑框架上，所述电动导轨和加压装置均与所述控制器通信连接，还包括若干独立设置的限位块，所述限位块放置在所述底座上，所述限位块用于限制木材的移动，该压点式木材无损检测仪能够对木材进行整体检测，保证检测准确性，检测效率高，操作方便。
一种CFRP层板缺陷的红外热波雷达成像无损检测方法与系统，所述方法为：调整激光光源扩束整形装置与被测样件的空间位置，使激光均匀照射到试样表面，控制数据采集卡产生线性调频脉冲信号，驱动激光功率驱动器，使光纤激光器的功率按照线性调频脉冲信号规律变化；采集被测CFRP试样表面的热波雷达信号；对采集的表面热波雷达信号进行处理，提取热波雷达信号的时频域特征信息，通对特征信息图像的处理与分析，提取样件内部缺陷的特征参数，实现对样件内部缺陷及损伤的无损检测。所述系统包括光纤激光器、激光功率驱动器、数据采集卡、激光光源扩束整形装置、焦平面红外热像仪及计算机。本发明实现了对CFRP层板缺陷的快速、准确检测。
673
0

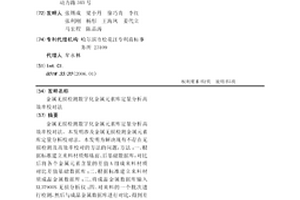

金属无损检测数字化金属元素库定量分析高效率校对法。本发明涉及金属无损检测金属元素库定量分析校对法。本发明为解决现有不存在无损检测及高效率校对的方法的问题，方法：一、根据标准建立来料材质熔炼前、后基础数据库，对比后将各个金属元素含量的差值A组成来料材质对比差值基础数据库；二、根据标准建立来料材质成品金属数据库；三、将成品金属数据库输入XL3T900S无损分析仪；四、对来料的一个批次进行检测，然后与成品金属数据库进行对比，得到差值B，若差值B小于A·（1+2%）且大于A·（1-2%），则判定该批次来料合格，若差值B大于A·（1+2%）或小于A·（1+2%），则判定该批次来料不合格。
709
0
木材及木质复合材料剪切模量无损检测装置属于材料性能检测设备,在框架上安装压缩弹簧,利用压缩弹簧将塑料板配装在框架上,在塑料板端面左、右两侧部位上分别配装左、右侧传感器,泡沫支撑块配装在左、右侧传感器下方,导线分别将左侧传感器、左侧信号放大器、快速傅立叶变换分析仪和右侧传感器、右侧信号放大器、快速傅立叶变换分析仪接通;本装置实现了剪切模量的非破坏性检测,不损坏试件和仪器,具有结构简单、操作方便快捷、检测效率高、质量好、成本低的特点。
693
0
木材及木质复合材料弹性模量无损检测装置涉及木材性能检测设备;在框架一侧壁上安装左侧传感器,右侧传感器安装在塑料板上,塑料板通过压缩弹簧与框架另一侧壁连接,导线分别将左侧传感器、左侧放大器、快速傅立叶变换分析仪和右侧传感器、右侧放大器、快速傅立叶变换分析仪接通;本装置不破坏被测试件和检测设备,实现了非破坏性检测,具有结构简单、检测方便快捷、检测效率高、质量好、成本低廉的特点。
本发明公开了一种投射式无损检测薄膜层间内部缺陷的红外热像装置及方法，所述装置包括闪光光源、红外热像仪、信号同步装置、被检测件和计算机，信号同步装置分别与闪光光源和计算机连接，红外热像仪分别与计算机和信号同步装置连接，被检测件垂直放置在红外热像仪和闪光光源之间，并与红外热像仪的镜头平行。所述方法利用脉冲加热激励时多层薄膜中有缺陷部分热流受阻、无缺陷部分热流顺利通过造成的表面温度不同的现象识别出缺陷的部位和尺寸。本发明具有快速、无损、实时、检测成本低的特点，将其应用于微电子、微电子机械等信息电子制造领域，可以使制造成本、测试成本大幅降低，质量得以提高，具有广阔的应用前景。
799
0
一种木材应力波无损检测装置，它涉及一种检测装置，具体涉及一种木材应力波无损检测装置。本实用新型为了解决由于摆锤敲击应力波传感器的速度、力量、接触面都存在不确定的因素，这些不确定因素导致应力波信号变化产生不规律性，难易真实反映木材内部结构，严重影响木材性质评估结果的问题。本实用新型包括底座、两个应力波传感器、两个立柱、两个滑块和两个第一定位螺栓，底座是水平设置的长方形板体，底座上表面的两端设有滑槽，每个滑槽沿其长度方向的中心线均与底座沿其长度方向的中心线平行，每个滑槽内分别各设置一个滑块，用于固定滑块的第一定位螺栓插装在滑块的上表面上，两个立柱并排竖直设置。本实用新型属于林业领域。
801
0
井口油管无损探伤检测仪。在采油现场,特别需要对油管(杆)进行实时无损探伤检测,现有的技术都是采用漏磁检测方法,采用永磁体轴向励磁,霍尔传感器对油管(杆)的缺陷进行无损检测,由于方法单一,存在漏检,检测盲区较大。本产品的组成包括:工控机1,所述的工控机1通过电缆5与仪表箱2连接,所述的仪表箱2分别通过检测信号线6与总磁通探头3和漏磁通探头4连接,所述的漏磁通探头4与所述的总磁通探头3联接。本产品用于油井管或油井杆检测中。
本发明公开了一种飞秒激光激励红外热波无损检测钛铝合金缺陷的装置及方法，所述装置包括飞秒激光激励系统、图像采集系统、伺服系统、光束传递系统、数据接收处理系统，其中：所述飞秒激光激励系统包括数据采集卡、第一功率放大器、飞秒激光驱动器和飞秒激光发射器；所述图像采集系统包括红外热像仪；所述伺服系统包括电机控制器、第二功率放大器、电机驱动器、伺服电机、工作台和速度传感器；所述光束传递系统包括准直镜、凹透镜、反射镜、凸透镜和三棱镜；所述数据接收处理系统为计算机。本发明能够对钛铝合金材料由点及线，由线及面地对钛铝合金材料进行从左到右完整地全方位扫描式检测，因此在无损检测中有着重要的作用。
960
0

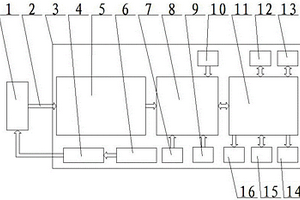

本发明提供了一种树木内部虫致缺陷无损检测仪，该仪器包括：检测仪外部封装模块、主芯片处理模块、电磁波产生模块、电磁波接收模块、收发一体化天线、显示模块、电源管理模块、数据分析模块。另外为了提高检测仪应用范围、预防电子设备呼吸效应的发生，在检测仪内部各个集成模块之间我们采用了齿形橡胶圈密封防水结构。在主芯片处理模块的控制下，通过其他各个功能模块的共同作用，检测仪可以完成电磁波的发射与接收，再经过数据分析模块的分析处理，从而完成树木内部缺陷的检测。由于本检测仪利用在自由空间中传播的电磁波进行检测，该过程不会对树木、周围环境和人等产生伤害，实现了真正意义上的无损检测。
979
0

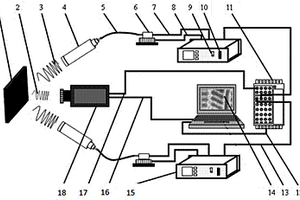

一种基于相位编码调制方式的红外无损检测系统及方法，属于无损检测技术领域。所述系统包括第一激光准直镜、第一光纤、第一808nm激光器、第一激光器电源线、第一激光器电源、第一BNC数据线、计算机、USB数据线、数据采集卡、第二BNC数据线、BNC触发信号线、以太网线、红外热像仪、垂直升降台、第二激光器电源、第二激光器电源线、第二808nm激光器、第二光纤、第二激光准直镜、三维移动台。本发明的优点是：可以实现复合材料、金属材料及树脂材料表层及浅表层缺陷的无损伤、非接触、高效检测，同时不受检测试件尺寸限制；极大地提高了表层及浅表层缺陷检测信噪比，精度较高。
766
0
本发明公开了一种基于近红外技术的苹果品质快速无损检测方法，涉及苹果品质技术领域；它的检测方法如下：步骤一：对光谱采集；步骤二：对光谱进行建模并比对：步骤三：对苹果分级；本发明实现对苹果糖度和农药残留的同时在线检测，并且在检测时能够提高准确度；能够实现无损检测，使用方便，操作简便。
836
0
一种适合多种无损检测方式的数据存储传输装置，属于数据检测技术领域。解决了现有无损检测设备通用性差，效率低的问题。本发明的检测端数据传输单元用于与待检测设备连接，为待检测设备提供多种不同的连接端口，并将检测的数据传输至FPGA控制单元；所述FPGA控制单元用于接收不同格式的检测数据，并对接收的数据进行格式转换后发送给存储单元或数据传输单元；所述存储单元用于对检测数据进行存储；数据传输单元将检测的数据通过不同的连接端口传输出去。本发明适合设备的无损检测。
851
0
本实用新型涉及农业智能设备技术领域，尤其涉及一种基于高光谱成像仪的梨损伤无损检测及分拣计数装置。本实用新型的目的在于提供一种梨的自动无损检测分拣及计数装置，该自动无损检测分拣及计数装置，包括传送带，传送带上均匀固定一定数量的底座，所述传送带的两端分别是第一输送机和第二输送机，靠近第一传送带一端的传送带上安装有高光谱检测装置，靠近第二输送机的一端安装有计数装置，传送带中间设有损坏水果抓取装置。该装置能够将损伤的梨识别分拣出来，并实现计数功能，自动化程度高，效率高。
642
0
本发明涉及一种木材无损检测装置,主要是用于对木材是否具有缺陷进行无损检测。为了实际应用、提高检测精度、克服检测现场X射线辐射对人体的危害等现有技术的不足,本发明采用X射线作为检测源,照射木材,应用图像处理功能,将接收屏上得到的X光图像通过微光摄像机送入A/D转换器中,再将变换后形成的数字图像存入计算机内存,应用计算机数字图像处理技术对木材中的缺陷进行处理、分析和识别。本发明所采用的技术方案是由X射线检测部分、图像传感部分,图像采集部分和图像处理部分组成。X射线对木材缺陷检测无损伤,经图像处理后,检测结果清晰,检测精度明显提高,操作人员在没有辐射影响的环境中工作,系统安全、可靠,易于人眼识别。
763
0
一种基于卷积神经网络的红外热像无损检测方法，属于图像识别领域。现有的目前卷积神经网络的无损检测未能在红外成像上应用的问题。一种基于卷积神经网络的红外热像无损检测方法，包括如下步骤：布置红外图像数据采集场景，采集待测物的具有缺陷的红外图像；对采集到的待测物的具有缺陷的红外图像进行增强和降噪处理，完成预处理过程；利用预处理后的待测物的具有缺陷的红外图像，进行数据集增广及构建；融合VGG16和DenseNet169网络的模型，并利用数据集对该融合模型进行训练和测试识别；利用融合的网络模型，对待测物的具有缺陷的红外图像中的缺陷进行识别及检测。本发明检测方法的识别精度达到98.5％。
本发明涉及一种面向大型工件的机器人激光红外无损检测装置及探损方法。对于大型工件，由于几何尺寸较大且形状各异，通常采用人工操作探伤机的作业方式，人工作业不仅效率低，检测结果误差较大。一种面向大型工件的机器人激光红外无损检测装置，其组成包括：运动装置，所述的运动装置与工业机器人（1）连接，所述的工业机器人具有红外探损面板（2），所述的红外探损面板上安装有激光加热装置（3）、红外热成像装置（4）；所述的激光加热装置、所述的红外热成像装置分别通过激光热信号与被测工件（5）连接，所述的红外热成像装置通过电缆与数据处理装置连接，所述的数据处理装置安装在所述的红外探损面版上。本发明应用于工件无损检测。
1019
0
本发明公开了一种生物质复合材料剪切模量无损检测装置,旨在提供一种结构简单,装配方便,可以反复使用,操作简便快捷,可使传感器与检测试件紧密接触的固定夹紧装置。它包括传感器、导线、快速傅立叶变换分析仪和支撑块,传感器安装在T型托台上,T型托台安装在门式框架上,T型托台上放置重物使传感器与试件紧密接触。门式框架由横梁和立柱构成,横梁中心有一圆孔,装配T型托台的圆管。T型托台由平板和圆管构成,平板中心有一圆孔,圆管镶嵌在圆孔中,传感器穿过平板上的圆孔到达圆管底部,再将圆环垫片装配在传感器上以使重物加压时传感器固定,传感器导线穿过圆管和平板上的导线槽连接于快速傅立叶变换分析仪。
683
0
施工现场无损检测防护装置。但是射线辐射会对人体造成巨大伤害，严重者会导致死亡，因此，检测现场的安全防护至关重要。本发明组成包括：该施工现场无损检测防护装置包括设置在检测设备（2）外部检测区域圆周上的多个感应探测器（1），所述的感应探测器与防护装置主机（5）电连接，所述的防护装置主机与所述的检测设备通过电源线（4）连接，所述的防护装置主机包括设置在机柜内并依次电连接的感应电路、发射电路、接收电路、控制电路和执行电路。本发明用于施工现场的无损检测防护。
1028
0
一种基于弱磁传感器的扫描无损检测系统与方法，属于无损检测领域。该方法包括：使用4Hz固定频率的磁场对测试系统进行激励；利用两个步进电机控制两个滑块在同步导轨上移动组成传动装置，从而使得固定在滑块上面的弱磁传感器能对整个试样表面进行扫描，并且利用数据采集模块实时对测量数据以及弱磁传感器的位置信息进行采集；利用数据处理与伪成像系统对数据采集模块采集到的数据进行带通滤波与伪图像化处理，以此达到对材料内部缺陷的检测与定位。本方法可以对复合材料内部的缺陷进行检测，由于其存在一个外部的稳定磁场激励，而且在数据处理时有一个利用凯瑟窗实现的带通滤波器，因此能够在实验环境存在较大干扰时使用。
912
0
本实用新型属于水果检测领域，尤其是一种水果损伤无损检测装置，包括传送聚拢装置，所述传送聚拢装置的一侧设有旋转检测台，所述旋转检测台的底部安装有下落通道，所述下落通道上固定套接有固定块，且固定块放置在地面上，所述旋转检测台远离传送聚拢装置的一侧设有固定在地面上的导轨，且导轨沿竖直方向设置，所述导轨靠近旋转检测台的一侧安装有机械臂，且机械臂远离导轨的一端安装有红外热像仪，且红外热像仪与旋转检测平台相对应设置，所述导轨的顶部固定安装有顶杆，顶杆的底部设有两个激励装置，且激励装置位于传送聚拢装置的正上方。本实用新型能够便于对水果进行无损循环检测，操作方便，检测效果好。
842
0
一种基于霍尔元件的电磁无损检测仪。国产无损检测器材的种类在满足更多更新的无损检测要求方面尚有较大的开拓空间。一种基于霍尔元件的电磁无损检测仪，其组成包括：机箱，所述的机箱（6）外部分别联接有显示器（1）、控制键盘（2）、鼠标（3）、霍尔元件（8）和电磁线圈（9），所述的机箱后侧面板上通过导线（10）外联电磁线圈外联接口（13）、数控电源外联接口（12）、霍尔元件外联接口（11）、USB接口（14）和语音输出装置（15），所述的机箱前面板上具有电流表（4）、数控电源面板（5）和开关（7）。本实用新型申请涉及无损探伤领域，特别应用于基于霍尔元件的电磁无损检测仪。
