全部
▼
热搜：
798
0
本发明属于湿法冶金领域，公开了一种氢氧化镍的制备方法，包括以下步骤：(1)对红土镍矿进行高压酸浸处理，即得硫酸镍溶液；(2)将氧化镁浆和硫酸镍溶液混合，调节pH至7.8‑8.0，反应，得到沉镍料浆；(3)将沉镍料浆浓缩，得到矿浆和上清液；(4)将部分矿浆作为晶种返回和步骤(2)的氧化镁浆、硫酸镍溶液混合，再将剩余矿浆压滤，得到滤饼和滤液，干燥滤饼，即得氢氧化镍。本发明采用碱性较弱的氧化镁作为沉淀剂避免了局部过碱现象，使溶液中一些杂质离子仍然留在沉镍后的贫液中，不至于大量进入沉镍渣中，提高了沉镍产品的品质，同时降低了整个生产系统除杂的负荷，有利于节约成本提高生产运转率。
840
0

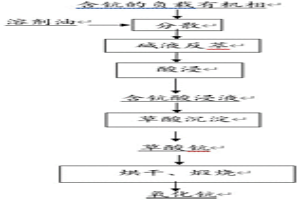

本发明涉及一种从含钪的负载有机相中回收氧化钪的方法，属于稀土金属湿法冶金技术领域。本发明通过分散和碱液反萃的方法从难以处理的负载有机相中分离出含钪物质，有效避免了现有技术中将有机相焚烧而造成的损失和环境污染问题；通过限定回收氧化钪过程中的参数，可提高氧化钪的回收率，很大程度减少了有机相中钪元素的浪费；本发明所述回收方法可得到纯度≥99％的氧化钪，且操作简单，设备投资少，回收周期短，为负载有机相中钪的回收提供了新方法，增大了有机相的利用率，对目前含钪资源回收领域有重大意义。
797
0

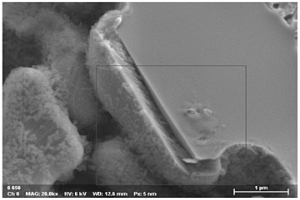

本发明属于固体废物回收技术领域，具体涉及一种从废旧锂离子电池中回收得到2D锰的方法。该方法将废旧锂离子电池电极材料于真空条件下先进行原位氧化还原反应，得到锰单质后升温使其气化，锰蒸汽扩散至低温区冷凝结晶得到2D的锰晶体，具有独特的光学、电学特性，经济效益高；并且该方法完全以废旧锂离子电池电极材料为原料，无需外加试剂，节约成本，避免了湿法冶金对环境造成的二次污染，环保清洁。
739
0
本发明涉及湿法冶金技术领域，具体而言，涉及高价锰氧化物及其制备方法、硫酸镍锰溶液的制备方法。所述高价锰氧化物的制备方法包括以下步骤：向除铜锌钙后的氯化铜锰液中加入氧化剂和中和剂，进行锰的氧化沉淀反应，固液分离后，得到高价锰氧化物；其中，所述高价锰氧化物包括：四氧化三锰、二氧化锰、碱式硫酸锰和氢氧化锰；所述除铜锌钙后的氯化铜锰液的pH为3.0～5.0；在所述进行锰的氧化沉淀反应的过程中，溶液体系的pH为7.0～10.5。该制备方法简单易行，操作条件温和，锰收率高，以氯化铜锰液为原料制备得到可再利用的高价锰氧化物，减少了萃取剂的投入成本，同时在保持原有运行成本的前提下，获得了大量的氧化剂。
843
0

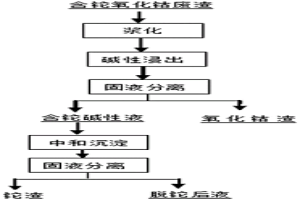

本发明属于湿法冶金技术领域，公开了一种含铊氧化钴废渣中分离富集铊的方法。本方法采用包括浆化、溶出、液固分离和沉淀步骤的工艺，可有效分离和富集废渣中的铊。本方法采用碱性且还原条件下溶出铊，使得只有铊进入溶液而其它杂质金属仍保留在渣中，很好的实现铊的分离；采用酸性物质和氧化物质结合的方式，使含铊碱性液体中的铊沉淀进入渣中，很好的实现铊的富集。本发明提供的技术方案在室温下即可进行，无需特别的温度要求，耗能少，而且工艺流程短、设备投资小、操作简单，采用简单的搅拌设备、液固分离设备即可，特别适合于中小企业使用。
1045
0
一种回收混合铜矿的方法。其特征是步骤如下：磨矿至-0.075mm占60~80%，按原矿质量计，添加Na2S500~1200g/t，丁黄药100~1000g/t，松醇油25~100g/t，得到铜精矿和浮选尾矿；在磁场强度0.35~1.30T下磁选浮选尾矿，得到磁选精矿和磁选尾矿；磁选精矿浓缩脱水至液固比2~3 : 1，添加浓硫酸至pH=1，搅拌浸出20~60分钟，固液分离得到浸出液和浸出渣，湿法冶金处理浸出液，得到阴极铜。本发明的方法是一种选-冶联合，铜综合回收率较高，是简单、高效、经济、节能和环保的综合回收铜的方法，适用于混合铜矿。
678
0

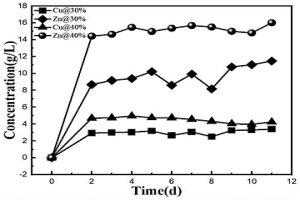

本发明公开了一种基于曝气氧化与废酸熟化的铜锌浮选尾矿生物浸出方法，包括以下步骤：S1、铜锌浮选尾矿曝气预氧化：将铜锌矿浮选尾矿进行薄层筑堆，筑堆厚度≤500mm，在自然通风条件曝气氧化；S2、将曝气预氧化的铜锌浮选尾矿用湿法冶金浸出液回收的废酸进行熟化处理；S3、生物浸出：将优选的五种菌群以及从原矿上原位富集的菌群组成组合菌群，连续扩大培养形成菌液，菌液与预酸化铜锌浮选尾矿混合进行生物间歇式搅拌曝气槽式浸出，曝气泵持续曝气，得到铜锌浸出液。该方法实现了对含硫化矿浮选尾矿中有价金属Cu和Zn等的高效浸出，有效的解决了铜锌浮选尾矿资源化利用与无害化处理生物浸出过程存在的浸出速率慢、容易出现钝化层等问题。
679
0

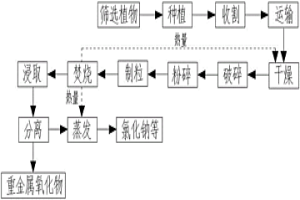

本发明涉及一种从重金属污染土壤中生物法回收重金属的工艺，其工艺步骤是，首先种植，首先根据被污染土壤中所涉及重金属的种类、土壤的性质，选种合适的超积累植物；然后是收割，在被污染土壤中种植的植物生长到了一定的时期进行收割；再是干燥，对收割下来的植物进行干燥处理；再次是制粒，将干燥处理过的植物用破碎机处理再由粉碎机将小片的植物粉碎并输入生物燃料制粒机，制成生物燃料颗粒；再次是焚烧，对第四步中制得的生物燃料颗粒进行焚烧；再次是浸取，将焚烧后的灰烬用水浸取，使灰烬中的可溶性盐类与重金属氧化物分离；最后是湿法冶金。具有投资少、不会破坏土壤结构、可持续回收等特点。
914
0
本发明公开了一种微波‑超声波联合制备高纯五氧化二钒的方法，属于有色金属湿法冶金技术领域。本发明针对国内传统工艺流程长、效率低等不足，提出了一种能短流程制备高纯五氧化二钒，且效率高的湿法处理方法，该方法将低功率微波萃取与超声波强化反萃有机结合，可实现短流程制备高纯五氧化二钒，钒的回收率可达到96~99%，高纯五氧化二钒产品纯度＞99.9%，使得高纯五氧化二钒制备工艺得以大幅度简化，生产效率高，成本降低，处理时间短，有利于节能减排和绿色生产，而且可以解决反萃过程中结晶堵塞管道的问题。
719
0
本发明揭示了一种利用电湿法冶金技术实现城市生活垃圾焚烧炉飞灰无害化和资源化的方法。首先,用水冲洗城市生活垃圾焚烧炉飞灰,洗去其中的碱金属和碱土金属的氢氧化物;再用酸抽提去除其中的重金属,使之无害化。而用酸抽提得到的含重金属离子的抽提液,可用电湿冶金技术回收重金属。经过本方法处理后,城市生活垃圾焚烧炉飞灰中重金属的回收率在99.0%以上。
827
0
本发明属于电池材料回收领域，公开了一种锂离子电池负极石墨的再生方法，包括以下步骤：(1)将废旧电池负极进行放电、破碎、湿法冶金和火法冶金，得到石墨渣；(2)将石墨渣干燥，过筛，再进行热处理；(3)将步骤(2)处理过的石墨渣放入酸溶液中，并超声处理，得到溶液A；(4)将溶液A进行固液分离，收集沉淀物，调节pH为7‑10，加入螯合剂，得到溶液B；(5)将溶液B进行固液分离，收集沉淀物，再进行洗涤和干燥，得到石墨。本发明使用稀酸以及环境友好型的EDTA作为金属络合剂，操作方便，成本低廉，有利于实现大规模化生产，便于推广应用。

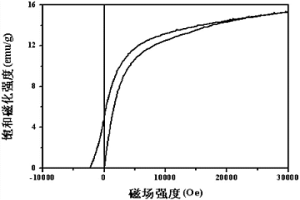

本发明属于稀土永磁废料回收领域，公开了一种利用钕铁硼固体废料制备Nd2Fe14B/α‑Fe纳米复合磁粉的方法。将钕铁硼固体废料经清洗、干燥、粉碎预处理后用强酸溶液溶解，滤去不溶物，所得溶液通过微波辅助化学合成法、溶胶凝胶法或喷雾热解法制备纳米晶混合氧化物；将所得纳米晶混合氧化物通过还原剂还原，得到Nd2Fe14B/α‑Fe纳米复合磁粉。本发明的方法工艺简单、经济环保，避免了传统湿法冶金流程长、能耗大、污染严重等缺点，同时实现了废料高价值的利用，得到的Nd2Fe14B/α‑Fe纳米复合磁粉晶粒细小、成分均匀、具有较强的交换耦合作用。
875
0

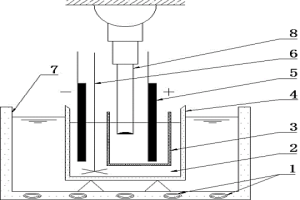

一种尾矿砂超声波辅助矿浆电解方法。矿浆电解技术的应用，大大简化了湿法冶金流程，它可以有效的克服湿法冶金流程长、能耗高的缺点，适合于处理量不是很大，但成分复杂、附加值高的矿物，矿浆电解技术使得矿粉的浸出、浸出液净化、目标金属电解沉积、杂质成分的分离等过程结合在矿浆电解槽中进行。本发明所要解决的技术问题在于利用超声波的辅助作用提高矿粉的浸出速率，使得矿物中目标金属的浸出率提高到90%以上，且时间更短。通过超声波作用，还可以促进金属离子在电解液中的分散均匀，消除阳离子的阴极钝化现象，提高了电流效率和析出金属的纯度，使得阴极上析出金属的纯度达到98%以上，且超声技术无污染、易操作、成本低，提高了矿浆电解的效率，环保效应明显。
648
0
一种硝酸铜溶液电积的方法,本发明涉及一种将在贵金属湿法冶金中产生的硝酸铜溶液直接进行电解以回收溶液中的铜和硝酸的电积方法。本方法采用钛涂层电极板作阳极,以不锈钢板做阴极,在电解槽中直接对硝酸铜溶液进行电解。在电解过程中,将硝酸铜电解液引入吹气池并形成循环,通过向吹气池中的硝酸铜溶液中吹入空气或氮气以驱除溶液中的二氧化氮气体。将硝酸铜电解液引入真空分离室并形成循环,减压分离溶液中的硝酸,使电解槽中电解液的硝酸浓度保持在40克/升～80克/升范围。本发明能有效解决硝酸体系电积过程中硝酸的腐蚀性问题,达到保护阳极,防止阴极返溶的目的,使硝酸铜溶液直接电积能够持续进行。
1013
0
本发明涉及湿法冶金技术领域，公开了氯化铜锰液回收方法和电池级硫酸镍钴的制备方法。氯化铜锰液回收方法，包括：采用锰单质置换氯化铜锰液中的铜，固液分离得到粗锰液；将所述粗锰液过离子交换柱使树脂吸附所述粗锰液中的锌，得到高锰液；将所述离子交换柱解吸，得到解析液；向所述解析液中加入碱控制pH为7～8以沉淀其中的锌，固液分离得到循环液；将所述循环液与所述粗锰液合并，合并后过树脂，如此循环。电池级硫酸镍钴的制备方法，包括如前述实施方式任一项所述的回收方法。该方法的优势是流程短，不会有H2S产生，相对于现有的锰回收方法工艺更简单，成本更低，效率更高，也更环保，制得的氯化锰液可用于制备电池级硫酸镍钴。
929
0
本发明公开了一种选冶联合流程处理难选复杂型钼矿的工艺方法,采用选矿、湿法冶金相结合的工艺流程,原矿经浮选抛尾富集后,钼粗精矿通过浸出、除杂、萃取与反萃取、酸沉结晶、氨溶、二次酸沉结晶,获得钼酸铵产品。产品质量优良,钼回收率高,解决了这类矿物由于难以直接通过选矿富集利用而被人们所忽视的钼矿资源综合利用技术问题,为该类型钼矿的开发利用提供了技术支持,而且技术上和经济上均具有很好的可行性,从而能够充分、有效地利用钼矿资源,有利于满足和促进钼工业生产的发展。
1029
0

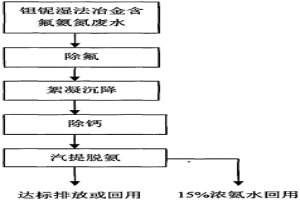

一种含氟氨氮废水的处理工艺，该工艺针对钽铌湿法冶金产生的含氟氨氮废水，利用氨与水相对挥发度差异，采用以高效精馏为主要技术核心的氨-水分离技术，结合预处理技术，采用脱氟-除钙-强化解络合-分子精馏实现水中氟、氨的脱除，处理后外排水达到国家一级排放标准，同时回收浓度≥15％的高纯氨水供生产使用。通过实现对氨的资源回收，达到对含氨废水处理成本的收支平衡。达到了资源综合利用的要求，具有一定的经济效益。
854
0
一种由保险粉(Na2S2O4·2H2O)下脚料滤渣 (主要成分为Zn(OH)2)中制取氧化锌的新工艺，它属 于湿法冶金技术，用氨碱(NH4HCO3)法处理氢氧 化锌，生成一种氨络合的碱式碳酸锌，再通过烘干、煅 烧，得到氧化锌。这方法比现有的湿法冶金技术工艺 简单，设备投资低，比现有的干法冶金技术节省燃料 优质煤和电力，并可免除污染，氧化锌产率也明显提 高。
999
0
一种靶材级超高纯钽金属的制取方法,该方法在钽湿法冶金中增加了再结晶工艺,有效地降低了高熔点金属杂质和放射性元素的含量。即通过将工业K2TaF7投入到纯净的稀HF溶液中,控制结晶HF浓度、温度80～90℃和钾盐过量5～10%,自然冷却后到35～45℃后通水冷却到室温,过滤时用PH9的溶液和无水乙醇洗涤,从而有效地去除了高熔点金属、过渡金属、以及铀、钍、碳、氧等杂质;然后于钽火法冶金中,有效去除了Si、防止了Fe、Ni、Cr污染,在钽精炼中进一步去除了3000℃以下的低熔点金属,有效地降低了C、N、O的含量。节省了电子束炉精炼次数,降低了生产成本。
982
0
本发明提供了一种不同金属元素的分离方法,可用于湿法冶金中不同金属组分的分离纯化过程,属于湿法冶金领域。固-液-液三相悬浮技术就是在三相共存的条件下进行萃取分离,这样可以在被萃取金属含量较高的情况下,通过较少级数的萃取过程的进行彻底的萃取分离,分离效果好,分离过程简单,并且不给萃余液带来杂质,这就解决了传统的液-液萃取方法分离不同金属组分时,在被萃取的金属含量较高的情况下,必须通过多级萃取才能达到完全分离,而使的分离过程变得复杂,分离成本提高问题,很适合于湿法冶金中大容量、高浓度的萃取过程。
911
0
本发明属于冶金领域，公开了一种镍铁合金湿法浸出镍氨溶液的方法和应用，该方法包括以下步骤：将粗制镍铁合金进行氧化焙烧，再进行喷雾造粒，得到氧化镍铁粉；将所述氧化镍铁粉加入碱溶液中，加热，进行氨浸反应，过滤，得到铁渣和浸出液；将所述浸出液进行萃取，取萃余液进行除油，即得镍氨溶液。本发明先将镍铁氧化焙烧，再喷雾造粒，常压氨浸，这样就减少了高压浸出能耗，同时得到的镍氨溶液直接用于三元前驱体合成，减少了合成过程中需要引入的铵源。
708
0
本发明公开了一种复合式湿法烟气脱硫装置,包括吸收塔,吸收塔内自下而上依次设置有细雾喷淋层、常规喷淋层和除雾层;所述细雾喷淋层阵列布置向下的超声波雾化喷嘴;所述常规喷淋层由数个阵列布置的机械式喷嘴构成;所述除雾层为除雾器,所述吸收塔内底部设置有浆液储存区和浆液回收区。采用本装置,可大大降低脱硫液气比,减少浆液泵与雾化喷嘴的数量,减小脱硫喷塔体积,降低脱硫系统成本和脱硫能耗。可广泛应用于电力、石化、冶金、水泥等行业的烟气脱硫系统中。
910
0

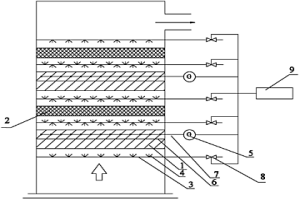

本发明公开了一种用于湿法烟气脱硫的智能防堵除雾器，包括除雾器本体，除雾器本体内设置有至少一级除雾系统，除雾系统与PLC控制系统连接；除雾系统包括自下而上依次设置的第一冲洗层、摆动式折流板除雾层、第二冲洗层、丝网除雾层、第三冲洗层。其摆动式折流板除雾层，不仅能除去较大直径的液滴，实现粗除雾与除污，而且增大了喷嘴冲洗的覆盖率，减少了冲洗盲区，有效地解决了除雾器结垢与堵塞的问题；丝网除雾器能除去经过粗除雾后的烟气中附带较小直径的雾滴，实现精细除雾。该除雾器除雾效率高、运行安全稳定，采用智能化控制，能有效防止发生结垢与堵塞。本智能防堵除雾器广泛应用于电力、石化、冶金、水泥等行业的烟气脱硫除雾系统中。
628
0
本实用新型涉及一种环保型烟气湿法除尘装置,旨在提供一种结构简单、投资少、使用安全方便、能有效地去除烟气中的各种粉尘或有害气体的、并使最终排出的烟气达到甚至大大低于国家规定的排放标准的环保型烟气湿法除尘装置,该装置由以下部分构成:烟道(该装置采用地下一层直烟道与地上三层沉降室串联联接,烟道截面积与长度及沉降室大小依烟气的量与成分而定);由涡流雾化喷头构成的喷淋装置(或喷淋器)、脱硫除味装置(或脱硫除味器);喷淋装置配加料管道;循环水管路及管道自动清扫装置(或管道自动清扫器);水封装置。该装置可用于陶瓷石喷雾塔的烟气处理,也可用于其他行业,特别是冶金、耐火材料、玻璃等行业。
1077
0

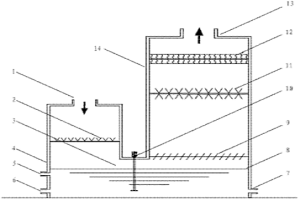

本发明公开了一种双室多重吸收湿法烟气脱硫装置,主要包括第一雾化吸收室、第二雾化吸收室、烟气转折通道和浆液池。所述的第一雾化吸收室内部设有第一雾化喷淋层,喷射出的超细脱硫剂对烟气中的SO2进行首次精脱;所述的烟气通道在联通烟气的基础上增加了液气吸收面,强化了烟气中杂质的沉降率;所述的第二雾化吸收室在其底部装有导流板以改善烟气流动状况,减少流动死区,在其中部设有第二雾化喷淋层,一方面进行烟气二次脱硫,另一方面对烟气中的细微雾滴进行捕捉;所述的除雾器能够对最终除硫烟气进行除雾,并经烟气出口排出脱硫塔。通过上述多重吸收,达到高效脱硫的效果。本发明可用于火力发电、冶金、石化等行业的烟气脱硫。
731
0

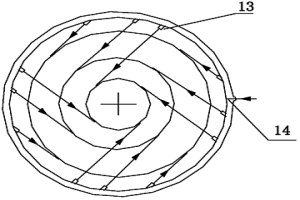

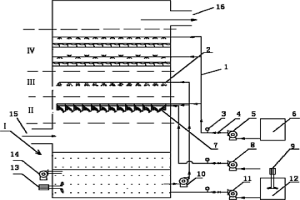

本发明公开一种切圆式螺旋喷射湿法烟气脱硫装置,包括吸收塔,在吸收塔内自下而上依次设置有切圆式螺旋喷射紊流吸收层、常规喷淋层和除雾层;所述切圆式螺旋喷射紊流吸收层由多组沿圆形管路布置的对冲切圆的超声波雾化喷嘴构成;所述常规喷淋层由数个阵列布置的机械式喷嘴构成;在切圆式螺旋喷射紊流吸收层设置高效雾化喷嘴,形成切圆式喷射紊流吸收场,产生的50～400μm雾化微粒螺旋上升,增强了反应物混合均匀性,延长了接触时间,加快了吸收反应速度,提高了脱硫效率;本专利可降低脱硫液气比,大大减少雾化喷嘴的数量,减小脱硫塔体积,降低脱硫成本和能耗,可广泛应用于电力、石化、冶金、水泥等行业的湿法烟气脱硫系统中。
本发明提供了一种湿法提钴萃余废液的处理方法及其制得的用于三元前驱体制备的溶液，涉及冶金废液处理技术领域。该处理方法首先将湿法提钴萃余废液与硫化钠进行硫化反应，随后固液分离，得到富集有钴镍的硫化沉淀；然后再使用pH为0.5～1.0的硫酸溶液对硫化沉淀和二氧化锰进行浸出，最后得到含有硫酸镍、硫酸锰和硫酸钴的用于三元前驱体制备的溶液。上述处理方法具有设备简易、处理过程操作简单，获得的三元前驱体制备的溶液浓度较高可直接用于制备三元前驱体的优势，相比于现有使用萃取法或离子交换法对湿法提钴萃余废液进行处理的方法，本申请仅需要使用湿法冶金化工厂的常用设备即可完成，操作过程简单，经济型也更强。
752
0

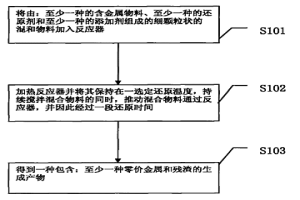

本发明涉及一种金属还原方法,包括:将一混合物料加入到反应器中,该混合物料由至少一种的含金属物料、至少一种的还原剂,和至少一种的添加剂组成,加热反应器到选定的还原温度,搅拌混合物料的同时,推动其通过反应器,并因此经过一段还原时间,然后得到一生成产物,该生成产物包含至少一种零价金属和残渣。本发明还涉及:包括该金属还原方法的冶金方法和由该金属还原方法制取的产品。本发明进一步涉及金属还原装置、金属还原系统和包含该金属还原装置的冶金系统。
1058
0

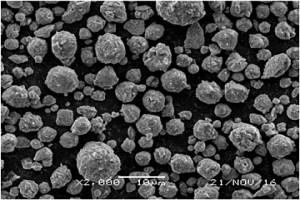

本发明提供一种锂离子电池三元正极材料NCM或NCA的机械冶金法制备方法，包括以下几个步骤：步骤（１）:前驱体的制备：制备高纯镍粉、高纯钴粉、高纯锰粉或高纯铝粉，按照比例将镍粉、钴粉、锰粉或铝粉通过湿法球磨混合，将球磨到一定粒度的混合粉通过砂磨机砂磨，将砂磨后的合金粉通过喷雾干燥得到球形合金粉；将所得球形合金粉预氧化得到前躯体;步骤（2）:三元正极材料的制备：将所得的前躯体同锂源充分混合，在气氛条件下烧结，烧结后的材料经破碎、分级、除磁后得到所需的NCM或NCA三元正极材料。本发明采用机械合金化‑喷雾干燥工艺制备NCM，NCA球形合金粉体，所得材料元素分布均匀，产品质量好，适合规模化、工业化生产高振实密度三元正极材料。
1078
0
本发明公开了一种利用冶金钢渣生产陶瓷砖的方法,采用冶金炼钢后的废渣加以处理破碎,根据配方性能要求加入粘土,滑石,石英等材料经湿法球磨、浆料喷雾制粉后采用干压成型方法成型,成型后的坯体经过干燥进入辊道窑烧成,烧成后制品经过磨边、抛光、分选、包装为成品。本发明可以在装修中广泛应用,具有环保、高强、耐腐蚀、装饰效果好等特点,且其提供的生产方法简单可行,有利于工业化生产。
中冶有色为您提供最新的广东有色金属湿法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
