全部
▼
热搜：
693
0
一种高熵合金系高温钎料，它涉及一种高温钎料。本发明的目的是要解决传统钎料钎焊的陶瓷类钎焊接头内残余应力过大及耐高温性较差的问题。一种高熵合金系高温钎料的化学式为CoCrFeNiCuxTiy，其中x的取值范围为0.5～2，y的取值范围为0.1～0.5，Co、Cr、Fe、Ni、Cu和Ti的摩尔比为1:1:1:1:(0.5～2):(0.1～0.5)。方法：一、称取原料；二、真空电弧熔炼。本发明制备的高熵合金系高温钎料用于钎焊陶瓷及陶瓷基复合材料，获得的钎缝组织中fcc固溶体相也较多，能通过塑性变形有效缓解残余应力。本发明可获得高熵合金系高温钎料。
本发明涉及光电化学生物传感器领域，公开了一种用于毛油中磷脂检测的二维纳米片阵列的制备及检测方法。首先采用一步水热法合成二维纳米片阵列，然后，采用电聚合法制备了聚硫堇修饰二维纳米片阵列光敏电极，采用交联法将胆碱氧化酶修饰在聚硫堇修饰的光敏电极表面，构建了二维二氧化锡纳米片阵列/聚硫堇/胆碱氧化酶复合材料修饰光敏电极，以可见光作为激发光源，利用碘钨灯作为光源。通过光电流的变化表征毛油中的磷脂含量。本发明解决了目前基于色谱技术的毛油中磷脂检测方法中存在的样品前处理过程繁琐、仪器昂贵，操作复杂等缺点，提供了一种简便快捷、灵敏可靠的的分析检测手段，首次将二维纳米片阵列光敏电极用于毛油中磷脂的检测。
1011
0
本发明提供了一种具有阻燃功能的华达呢面料的制备方法，包括以下步骤：S1.硅溶胶的制备；S2.溶胶涂覆的华达呢面料的制备S3.含碳酸钙的华达呢面料的制备；S4.壳聚糖‑石墨烯‑碳酸钙复合阻燃华达呢面料的制备，得到阻燃型华达呢面料。本发明提供一种高聚物/无机纳米复合材料阻燃剂，对织物进行复合整理，得到一种具备阻燃效果并对环境友好的复合阻燃面料。
798
0
本发明提供一种石墨烯基复合防腐材料及其制备方法，本发明制得的由石墨烯/聚苯胺和石墨烯/CeO2组成复合材料可以起到电化学防腐和物理防腐双重功效，耐盐雾性高达1000小时以上。
本发明涉及钛钢复合材料生产领域，特别涉及TA钛与Q235钢复合板/卷原料坯的连续式加热方法。本发明所要解决的技术问题是提供TA钛与Q235钢复合板/卷原料坯的连续式加热方法，包括以下步骤：将TA钛和Q235钢组坯得到原料坯，将原料坯进入连续式加热炉，依次经预热、加热、均热即可；其中预热段炉膛温度为750～890℃，空气过剩系数为1.30～1.50；加热段炉膛温度为800～890℃，空气过剩系数为1.30～1.50；均热段炉膛温度为900～950℃，空气过剩系数为1.20～1.40。本发明方法加热的钛钢复合板/卷原料坯进行后续轧制更顺利，所得钛钢复合板/卷质量优异。
811
0
本案涉及一种双层壳包覆的四氧化三铁纳米颗粒、其制备方法和应用，首先制得四氧化三铁纳米颗粒；然后进行碳和二氧化钛包覆，再使用氢氩气氛进行煅烧得到氢化二氧化钛和碳双层壳包覆的四氧化三铁纳米颗粒，该纳米颗粒可用于制备锂离子电池负极材料。本发明制得了以四氧化三铁为核心，碳层为中间层，氢化二氧化钛为最外层包覆层的双层包覆的核壳结构四氧化三铁纳米颗粒；氢化后的二氧化钛在电导率上有很大的提升，扩大了复合材料在储能以及半导体领域应用；双层壳包覆有效避免Fe3O4纳米颗粒在电池循环过程中的体积膨胀；本发明工艺简单、成本低廉，适宜于工业化批量生产；制得的四氧化三铁纳米颗粒具有形貌规则、均一度好等特点。
657
0
本发明归属建筑材料技术范畴，涉及以再生玻璃作为辅助胶凝材料制备高延性水泥基复合材料ECC的方法。上述ECC的组成成分：水泥、再生玻璃粉、石英砂、水、减水剂、增稠剂和PVA纤维。制备流程如下：将再生玻璃粉、水泥、石英砂投入搅拌锅，低速干拌2分钟；将减水剂和增稠剂溶于水中，形成悬浊液后投入搅拌锅，低速湿拌1分钟；待拌合物变成浆体后，高速搅拌2分钟；当拌合物具备一定流动性和均匀性后，投入PVA纤维，高速搅拌5分钟；注模成型，在标准养护环境下，养护至28天。本发明将再生玻璃运用到高性能建筑材料中，拓展了再生玻璃的运用范围，极大地改善了其脆性和碱骨料反应的弊端，同时实现了建筑材料资源的回收再利用。
本发明公开一种异质多孔超薄MoNi4/MoO2二维纳米片及其制备方法和应用，包括二维纳米片MoO2和表面的MoNi4的颗粒，以自支撑超薄多空MoNi4二维纳米片作为前驱物，通过拓扑化学转化法制备异质多孔超薄MoNi4/MoO2复合材料。本发明获得的异质多孔超薄MoNi4/MoO2纳米片具有非常高效且高选择性的电化学还原制备氧化偶氮芳烃的活性，且通过控制电势能够精准调控产物的种类并分别实现高选择性合成。
897
0
本发明属于复合材料加工技术领域，特别涉及一种用于生产混杂纤维增强聚合物杆的拉挤模具及制备工艺，该拉挤模具包括顺序连接的纱团放置架、浸胶装置、预成型装置、预热装置、二次成型装置、缠绕装置、高温固化成型装置、冷却装置、牵引装置以及切割装置；预成型装置用于将浸渍树脂的成阵列分布的纤维束挤压形成阵列的混杂纤维次杆；预热装置用于对预成型装置输出的混杂纤维次杆进行加热处理，入口与所述预成型装置通过刮胶装置连接，出口与所述二次成型装置通过刮胶装置连接；二次成型装置用于将预热后的多根混杂纤维次杆挤压形成一根主杆。本发明能够解决生产HFRP杆时低应变纤维不能按照预设方式均匀分散在HFRP杆横截面上的问题。
798
0
本发明属于中空玻璃技术领域，公开了一种基于断桥间隔条的中空玻璃、制作方法及应用，包括玻璃、断桥间隔条、分子筛、玻璃与断桥间隔条之间的粘接密封和玻璃周边的粘接密封；断桥间隔条至少由两部分组成，相邻部分之间通过绝热材料或凸凹结构相连接，绝热材料为塑料、橡胶、胶粘剂或复合材料；两块玻璃之间设置有断桥间隔条，断桥间隔条设置于玻璃周边并组成一个封闭的框；玻璃与断桥间隔条之间设置有密封胶或结构胶或双面胶带，两块玻璃与断桥间隔条、玻璃周边的粘接密封之间形成一个封闭的中空层。本发明提高了间隔条的隔热保温性能，不仅降低了建筑能耗，而且还避免了中空玻璃的边缘产生结露、结霜现象。
853
0
本发明公开了一种频带可调的柔性多层吸波材料及其制备方法。所述柔性多层吸波材料为下述1)或2)：1)由吸波织物层与频率选择织物层或与电磁波反射织物层按照任意顺序叠放构成的双层吸波材料；2)由频率选择织物层、吸波织物层和电磁波反射织物层按照任意顺序叠放构成的多层吸波材料，频率选择织物层由频率选择织物制成，频率选择织物为具有可设计谐振频点的织物；吸波织物层由吸波织物制成，吸波织物为含有吸波剂的织物。本发明通过仿真模拟，高效设计出不同频段所需的FSF单元周期排列及尺寸，并将具有滤波作用的FSF与吸波织物、电磁波反射织物以不同叠放顺序、层组合进行叠层，可调控层复合材料在不同工作频带内实现宽频高强吸收，提高工作效率。
813
0
本发明公开了一种固相微萃取涂层的制备方法，包括如下步骤：制备MIL‑101(Cr)；制备ZIF‑8；以MIL‑101(Cr)和ZIF‑8为原料制备异质结构的双金属有机骨架复合材料粉末；制得前处理基材；形成分散液；固化；重复若干次固化以制得粗处理涂层；制得固相微萃取涂层，还公开了一种上述所述的固相微萃取涂层的制备方法在环境水样中苯系物的检测的应用，通过直接涂覆的方法制备固相微萃取涂层，并将固相微萃取涂层用于环境水样中苯系物的检测，该固相微萃取涂层具有高的比表面积，多级孔径等优异特性，实现了对苯系物高吸附萃取和高灵敏度检测。
1037
0
本发明公开了一种低VOC高耐腐蚀环保型环氧涂料，以质量百分比计，包括以下组分：环氧树脂20～25%，石油树脂1.5～2%，甲基异丁基甲酮5～8%，聚酰胺蜡1～2%，润湿分散剂0.5～0.8%，丙烯酸酯消泡剂0.2～0.4%，钛白粉4～6%，氧化铁黄0.2～0.4%，炭黑0.3～0.5%，氧化铝25～35%，长石粉25～35%，正丁醇2～3%，甲基硅烷0.3～0.6%，补强填料3‑5%；所述补强填料为聚合物修饰的TiO2/ZIF‑8复合材料。本发明还公开了该环氧涂料的制备方法。本发明制得的环氧涂料VOC含量低，稳定性好，具有很好的防腐性能，且机械性能优异。
940
0
本发明公开了一种Fe3O4@UiO‑66结构气体传感器的制备方法，本发明将FeCl3·6H2O溶解在乙二醇里，超声、搅拌，使溶液分散均匀。然后加入聚丙烯酸，去离子水和尿素；超声10分钟后，在水热釜内反应，冷却至室温，分离得到Fe3O4纳米颗粒。将Fe3O4纳米粉末加入到N,N‑二甲基甲酰胺溶剂中超声，得到Fe3O4分散液，将ZrCl4和对苯二甲酸加入到DMF中，得到UiO‑66前驱体溶液，将上述两种液体超声混合均匀，然后放置在烘箱中反应后，冷却至室温，分离得到Fe3O4@UiO‑66纳米复合材料，制得气体传感器。本发明对乙醇蒸汽的探测重复性和稳定性良好，非常具有实际应用价值。
687
0
一种低成本铜基粉末冶金摩擦材料及其制备方法，属于金属复合材料技术领域，可解决现有铜基粉末冶金摩擦材料成本高及制造工艺难度大的问题，包括如下质量百分比的组分：55%~70%的铜粉，10%~15%的铁粉，4%~8%的锡粉，2%~4%的锌粉，4%~8%的鳞片石墨，10%~14%的硅酸锆。通过球磨混料，压制成型，真空热压烧结，得到具有高摩擦系数、抗磨损能力强和导热性良好的粉末冶金摩擦材料，本发明原材料种类少、制备工艺简单，能够在保证铜基摩擦材料润滑性、耐磨性及使用寿命的前提条件下有效降低其生产成本，适用于高速列车制动闸片、汽车刹车片或者风电机组偏航制动片。
630
0
本发明涉及橡胶制备技术领域，且公开了一种可逆形变的高弹性橡胶，所述的高弹性橡胶由以下组分按质量份数组成：氟胶30‑70份，丁腈橡胶20‑60份，改性淀粉10‑20份，氧化锌4‑6份，偶联剂2‑3份，炭黑10‑30份，硫化剂3‑5份，助交联剂2‑4份。本发明通过改性淀粉对橡胶材料进行补强，提高了橡胶弹性，降低生热，减少滞后损失，配合偶联剂、氧化锌、炭黑10‑30份、硫化剂和助交联剂，在一定程度上提高了橡胶复合材料的性能，同时满足环保要求，具有广阔的市场前景，利于在橡胶制品中得到推广应用。
634
0
本发明提供了一种超塑性纳米原位复合W‑Cu材料及其制备方法，所述的复合W‑Cu材料由铜和钨组成，铜和钨为任意配比；所述的复合材料微观上对铜和钨具有原子级点阵排列设计，表现为Cu向W基体扩散形成体心立方(BCC)超饱和固溶结构，Cu以尺寸小于10nm的纳米团簇状分布在BCC超饱和固溶结构中。所述制备方法通过对W与Cu进行原子级点阵排列设计，然后通过固‑液‑气化学原位合成的获得复合W‑Cu材料。本发明制备的超塑性纳米原位复合W‑Cu材料，其致密度可达99.5％以上，塑性16％‑25％较传统W渗Cu提高1300％～2600％，可用于军工、电子信息、核聚变、国家电网等国计民生领域。
本发明提供一种碲化铋基合金薄膜‑钙钛矿型氧化物异质结复合热电材料及其制备与应用，该方法包括以下过程：第一步通过高温还原过程处理钙钛矿型氧化物衬底，使衬底由绝缘体变为表面导电状态；第二步通过磁控溅射的方法在衬底表面生长碲化铋基合金薄膜，制备成异质结。该方法可以结合钙钛矿型氧化物衬底大的塞贝克系数和碲化铋基合金薄膜优良的导电性能，制备出高塞贝克系数和低内阻的复合材料。本发明为改善薄膜热电材料性能、提高薄膜热电器件的性能提供了一种高效便捷的工艺思路。
916
0
本发明涉及丙烯酸吸水材料技术领域，且公开了一种淀粉接枝聚丙烯酸‑蒙脱土的高吸水材料，以淀粉黄原酸酯作为RAFT大分子引发剂，通过可逆加成‑断裂链转移聚合法，以高比表面积的钠基蒙脱土作为载体，使丙烯酸在淀粉基体中原位自由基聚合，得到淀粉化学接枝聚丙烯酸负载蒙脱土，形成化学交联和物理交联的互穿网络三维复合材料，因此具有更高的结构稳定性和力学性能，有利于复合吸附材料在吸收大量体积的水，仍然保持良好的结构稳定性和三维网络结构，避免材料基体结构塌陷和分解，同时具有大量的亲水性羧基和羟基基团，具有优异的可溶胀性、吸收性能和保水性能。
849
0
本发明涉及一种耐高温超宽带吸波结构一体化材料，解决了传统吸波材料吸波频带宽与厚度薄无法兼容，且不耐高温的问题。所述一体化材料的制备方法为将碳纳米管浆料刮涂在聚酰亚胺薄膜上，形成具有一定阻抗的碳纳米管导电涂膜；将碳纳米管导电涂膜刻蚀出特定图案，形成具有一定阻抗的超表面；将石墨烯与聚酰胺酸树脂复合，形成具有不同石墨烯浓度的石墨烯薄膜；将金属微粉与环氧树脂复合，形成电磁薄膜；将玻璃钢、超表面、石墨烯薄膜、电磁薄膜与气凝胶多层复合并一体化成型，形成耐高温超宽带吸波结构一体化材料。复合材料在1‑2GHz的平均反射率≤‑5dB，在2‑8GHz平均反射率≤‑10dB。
936
0

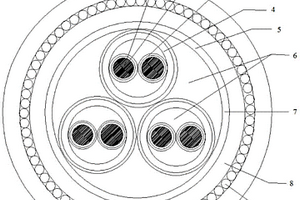

本发明公开了一种阻燃聚氯乙烯绝缘耐火电力电缆，包括单芯电缆，所述的单芯电缆由内到外依次为导体、耐火云母层、绝缘层，所述单芯电缆有三个，三根所述单芯电缆相互绞合，所述单芯电缆外部设有绕包带层，三根所述单芯电缆与绕包带层间隙处设有填充层，绕包带层往外依次为内衬层、铠装层和外护套层；阻燃聚氯乙烯外护套的阻燃性能效果好，改性高岭土、纳米碳酸钙、羟基锡酸锶、氢氧化镁、硫酸钙晶须能促使阻燃聚氯乙烯燃烧时迅速脱出氯化氢气体并交联形成内部具有封闭孔的、外表面致密的膨胀炭层，在保持复合材料优异的力学性能的前提下起到了较好的阻燃、抑烟、耐火的效果。
917
0
本发明属于污水处理材料技术领域，具体涉及一种汞吸附材料及其制备方法与应用。本发明所述汞吸附材料的制备方法，通过制备层间结构可调控的水滑石和聚吡咯改性的蒙脱土为原料，并通过对水滑石和蒙脱土进行复合键和插层的方式，进一步形成具有空间构域效应的多羟基层状结构复合材料，随后利用该材料特有的多羟基层状结构进行巯基改性，制得可应用于吸附含汞废水中的Hg2+的改性吸附材料。所述汞吸附材料应用于含汞废水汞吸附过程，吸附出水中汞含量稳定低于5μg/L，并具有较好的吸附效率和吸附容量，并且可以实现稳定再生，适宜于工业推广。
686
0
本发明公开一种利用纳米二氧化硅改性碳纤维再生混凝土的方法。本发明是要提出一种能明显增强碳纤维再生混凝土的抗压强度的方法。方法：一、利用高速搅拌机以转速200‑300转每分钟的转速将纳米二氧化硅搅拌融入水中，配置成浓度为2％的纳米二氧化硅溶剂；二、将河砂、水泥放入搅拌机搅拌2分钟，搅拌均匀开来形成混合物a；三、随后在混合物a中加入碳纤维继续搅拌两分钟形成混合物b；四、在混合物b中倒入再生骨料，继续搅拌2分钟，形成混合物c；五、在混合物c中倒入纳米二氧化硅溶液搅拌2分钟形成最终产物。掺入纳米二氧化硅之后，碳纤维表面黏附有微小粒子，粗糙度增加与再生骨料之间的传递效应明显增强，浸润性有显著提高，可以有效的缓解应力集中，阻止材料的破坏，进而提高复合材料的力学性能。同时纳米二氧化硅能填充再生骨料内部微观孔隙，提高再生骨料的抗压性能。本发明用于改性碳纤维再生混凝土。
642
0
本发明公开了一种隔热降噪除废气车漆及其制造方法，该隔热降噪除废气车漆以环氧树脂、含羟基质量浓度3%的水稀释型羟基聚丙烯酸酯、水性脂肪族异氰酸酯固化剂、BYK‑190水性分散剂、BYK‑345有机硅表面活性剂、BYK028有机硅消泡剂制成的混合树脂为基体，以中空玻璃微珠通过羧甲基纤维素钠嫁接包覆钛白粉、再通过含羟基官能团的氟碳树脂和六亚甲基二异氰酸酯双重改性制成的表面接枝含氟树脂改性中空玻璃微珠‑二氧化钛复合颗粒为功能填料，最终混制成的复合材料固化后形成的厚度0.5μm‑0.8μm的功能涂层。本发明与车身结合力好、抗磨损、耐侯、具有降解废气功能、具有隔热功能。
971
0
本发明公开了一种基于旋转X光计算断层扫描的通用原位实验装置，包括加载/环境系统、旋转系统和扫描系统。加载/环境系统可对各种材料(包括但不限于混凝土、岩石、复合材料、金属)，施加多种静、动荷载(包括但不限于拉、压、弯、剪、扭及其组合)、多种环境因素及其变化(包括但不限于高温、低温、水压、气压、冻融循环和腐蚀)、以及上述荷载与环境因素的耦合作用(以下统称荷载或加载)。旋转系统驱动CT扫描系统表征试件内部包括组份、孔隙、损伤、断裂等微观结构及其演化过程。相比于现有CT原位实验装置，本发明的CT扫描系统围绕试样旋转且与加载/环境系统相互独立，可实现更高幅值和更多形式的加载，普适性强、成像稳定、扫描精度高。
890
0
本发明公开一种复合碳材料的制备方法，步骤包括：将碳纳米管、表面活性剂和葡萄糖分散于去离子水中，进行水热反应得到水热碳；将水热碳烘干后碳化，碳化后的水热碳与氢氧化钾混合后活化反应，最后水洗至中性后烘干得到所述复合碳材料。本发明还公开上述制备方法得到的复合碳材料以及其在锂离子电池中的应用。本发明公开的碳复合材料，应用于LiI作为正极材料的锂离子电池时，能够吸附LiI，抑制LiI在电池中的穿梭效应，减少锂离子电池的自放电，提升电池的倍率特性和循环稳定性；选择多种碳材料结合，极大的增加电极活性材料之间的接触，提高导电性，便于电池快速充放电。本发明所使用的材料易得，制备方法简单，便于工业生产。
630
0
本发明涉及涂布装置领域，尤其涉及一种大型曲面玻璃盖板精密涂布设备，包括涂布喷涂部件、涂布运动部件和物料转运部件；涂布运动部件和物料转运部件设置在涂布机架上；涂布喷涂部件设置在涂布运动部件上。本发明通过精密狭缝涂布技术的方式在曲面保护盖板上实现了黑边加一体黑的涂布效果，利用的材料包括玻璃、塑料、复合材料和树脂等，通过狭缝涂布技术大幅提高曲面屏保护盖板的黑边加一体黑的生产效率，并且极大的降低每片曲面保护盖板的生产成本；采用在物体曲面上进行狭缝涂布涂布的技术及组件，能够实现通过独创的精准控制狭缝间隙、非接触式随形测量物体曲面与喷嘴距离，以及油墨同步固化技术，达到在物体的曲面进行高精度涂布的过程。
一种具有电磁屏蔽和压敏特性的柔性MXene蛋白质复合膜、制备方法及其应用，属于多功能材料制备技术领域。本发明首先是将蚕茧壳脱胶，向脱胶后得到的蚕丝纳米纤维中加入六氟异丙醇溶液使其在水相中分散良好，得到蚕丝纳米纤维水溶液；再将MXene纳米片胶体溶液与蚕丝纳米纤维分散液混合，对其进行真空辅助抽滤，自然干燥，即得到柔性MXene蛋白质复合膜。本发明通过改变MXene与蚕丝纳米纤维的质量比，可以得到不同电磁屏蔽效能与力学性能的柔性MXene蛋白质复合膜。由于MXene本身优异的导电性和纳米纤维的结构特性，形成导电网络，可用于军事领域、人工智能及日常防护，是一种具有良好应用前景的新型纳米复合材料。
947
0
本发明涉及工业炉用热场材料制备技术领域，具体是一种工业炉用低密度多孔保温材料的制备方法，包括：(1)将各类碳纤维制品进行破碎，制备短切碳纤维；(2)将短切碳纤维进行表面处理；(3)将短切碳纤维与热固性酚醛树脂粉末及高纯石墨粉按质量比20：30：1的比例放入球磨机进行混合8‑15h；(4)放入耐热钢容器中，再将容器放入压力容器中进行中压发泡并固化定型处理；(5)再进行炭化处理；(6)再进行高温纯化处理；(7)然后按照产品图纸的设计尺寸进行精加工，即得到工业炉用低密度多孔保温复合材料成品。本发明可以解决现有高温炉用保温材料制品生产周期长，制作成本高，可设计性差，产品质量一致性不稳定等难题。
1058
0
本发明公开了一种稳定型聚碳酸酯改性尼龙材料，它是由下述重量份的原料组成的：二甲基甲酰胺80‑90、木质素酚醛树脂20‑30、柠檬酸三乙酯6‑11、十二烷基苯胺3‑5、聚碳酸酯10‑13、改性尼龙70‑80，本发明通过对尼龙进行改性，增强了其与聚碳酸酯共混的相容性，提高了成品材料的力学强度，本发明还加入了木质素酚醛树脂，其可以进一步提高复合材料的韧性，提高抗拉伸强度，增强尺寸的稳定性。
中冶有色为您提供最新的有色金属技术理论与应用信息，包括矿山技术、冶金技术、材料制备及加工技术、环境保护技术和分析检测技术等有色技术信息。打造最具专业性的有色金属技术理论与应用平台！
2024年08月01日 ~ 03日
2024年08月07日 ~ 09日
2024年08月13日 ~ 15日
2024年08月19日 ~ 21日
2024年08月20日 ~ 22日
