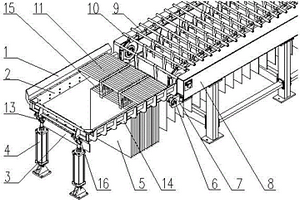

本实用新型公开了一种始极片受板装置,属于冶金机械设备领域,解决了工人将始极片放入电解槽,劳动强度高、工作效率低的问题。本实用新型包括机架和排板链条,排板链条位于机架上,在排板链条上沿排板链条长度方向均布有挡钩,还包括U形框架、气缸组件、销轴和支撑耳座,支撑耳座位于机架一端的下方,销轴位于支撑耳座的销孔内,U形框架的开口端通过销轴与支撑耳座相连,气缸组件包括气缸、气缸支座和气缸销子,气缸支座位于U形框架的封闭端下方,气缸销子位于气缸支座的销孔内,气缸的活塞端通过气缸销子与气缸支座相连。本实用新型可使使始极片连续、自动排布到机架上,便于始极片的整体下槽,降低了工人劳动强度,提高了工作效率。
本实用新型涉及一种适用于有管廊的高空作业焊接及维修的化工、冶金厂区、罐体内检修作业及电力设施施工中的高空作业防护装备。一种便携式高空作业防护设备,包括防护肩带,防护肩带通过胸部调解扣与腹部固定调节扣绑紧在施工作业人员身上,在防护肩带上还设有腿部防护带,其特征在于,在与人体背部对应的防护肩带上设有柔性背板,在柔性背板上支撑设有伸缩遮阳伞,防护肩带上还连接有方便携带工具和方便工作人员站立和操作的折叠底板,在折叠底板上设置有柔性工具箱。本实用新型结构简单,使用方便,同时,采用电动式防坠升降器可由施工人员自行操作上下移动,确保作业人员安全可靠的到达作业地点。

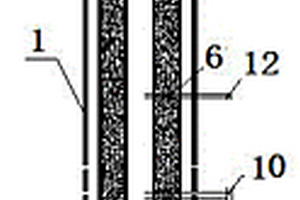

一种羰化合成釜,涉及一种羰基镍、羰基铁等冶金、化工、医药领域的羰基物制备装置。其特征在于其结构包括:合成釜釜体,居中穿过合成釜釜体顶盖的合成气引出管,?同轴间隔位于合成釜釜体内的微孔过滤外管,同轴间隔位于微孔过滤外管内微孔过滤内管,设置于合成釜下部釜体管壁上的CO气体进入管。本实用新型的一种羰化合成釜,金属原料连续由加料口进入羰化合成釜中部反应区域,CO由进气区通过微孔过滤板进入反应区并与金属原料发生羰化合成反应,生成的羰基物以气态形式穿过第二道微孔过滤板从合成釜中心区域排出釜外。产品气经过分离、换热、提纯可得到羰基镍或羰基铁。它的特点是操作简单,特别适合于粉体原料的羰化合成。
本实用新型公开了一种减小盾构机刀盘及土仓内壁磨损的装置,包括耐磨钢板,所述耐磨钢板固定在刀盘周围、切口环内侧周围及土仓承压隔板上,所述耐磨钢板由基材和耐磨层双层金属结构组成。本实用新型耐磨层硬度可以达到HRC58-62,其耐磨性能是普通钢板的15-20倍以上,是低合金钢板性能的5-10倍以上,可大大减小土体内砂石对刀盘圆周及土仓内壁的磨损。另外,耐磨钢板是双层金属结构,耐磨层和基材之间是堆焊冶金结合,结合强度高,可在受冲击的过程中吸收能量,耐磨层不会脱落,能适应于振动、冲击较强的工况条件,且耐磨钢板在高温下有很强的稳定性能,能很好地应用于砂石地层的盾构机。

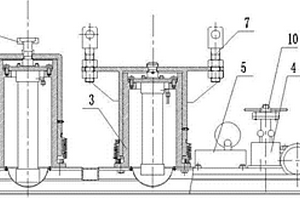

本实用新型涉及冶金机械设备,特别是一种合成釜下盖拆装设备。包括车体,车体上设有塞子拆装器和法兰拆装器,塞子拆装器上端设有拆卸螺母,法兰拆装器上端设有支撑叉杆;塞子拆装器和法兰拆装器分别与液压泵连通,液压泵上设有控制阀。本实用新型的塞子拆装器通过拆卸螺母与塞子对接,法兰拆装器通过支撑叉杆与法兰盖法兰对接,液压泵驱动塞子拆装器和法兰拆装器工作实现塞子和法兰盖拆装。由于塞子和法兰盖需要分别拆装,在液压泵上加装控制阀,控制阀可以控制液压泵根据工作需要分别驱动法兰拆装器和塞子拆装器。同时液压泵上设有驱动手柄,通过工作人员手动控制液压泵的压力,不仅可以满足拆装要求,而且拆卸压力可控大大提高了安全性。

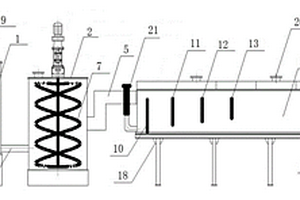

本发明公开了一种高效混合澄清分离式萃取装置,涉及湿法冶金技术领域,解决传统的萃取箱混合室与澄清箱为一体,混合室为潜室结构,水相与有机相进入潜室,在圆盘涡轮搅拌器形成的抽力作用下进入混合室,存在搅拌器直径小,搅拌速度快且剪切力大,造成局部液滴切割过细不利于分相的技术问题,包括一级混合槽、二次混合槽和萃取澄清箱,二次混合槽通过出口管a连接在一级混合槽右侧,萃取澄清箱通过出口管b连接在二次混合槽右侧。本发明保证了有机与水相的混合效果、萃取效率;能够生产高品质萃余液且含油小于10PPM;密封结构可杜绝有机被氧化,通风有利于有机回收,降低有机损耗;操作安全可靠。
本发明涉及冶金设备技术领域,具体为一种高炉铁口冷却壁烧损处理方法,本发明利用高炉长期休风,将铁口框拆除,铁口框内耐材拆除,找到具体渗铁部位,将渣铁清理干净,冷却水管未烧损,冷却壁少量母体烧损,将冷却壁母体烧损部位和渗铁部位,采用相应材质的耐材捣打,如冷却水管局部少量烧损,堆焊修复冷却水管,如水管烧损严重,采用耐材浇注处理,再用相应耐材捣打处理,然后安装铁口框,铁口框和炭砖之间浇注整体浇注处理,本发明方法简单,修复铁口冷却壁烧损,有效延长炉缸使用寿命。
本发明公开了一种高含铜、无偏析的耐腐蚀、防污、高塑性多主元合金的制备方法,选用多主元FCC相高熵合金为初始合金,基于高熵提高互溶度,利用粉末冶金方法获得充足扩散,实现5~20wt%Cu在固溶体结构中均匀分布,解决了Cu在FCC相高熵合金中晶界偏析问题。本发明操作简单、可控,制备的材料兼顾高于75%的塑性、优异的耐蚀性和防污性能,在海洋工程领域具有重要应用前景。
本发明公开了一种镍铜钴硫酸盐溶液中脱除硝酸根的方法,属于镍铜钴湿法冶金技术领域,解决了镍铜钴硫酸盐溶液中的硝酸根难以脱除的问题。本发明包括以下步骤:A、调节pH值:加入硫酸溶液调节镍铜钴硫酸盐溶液的pH值至1.0~2.0;B、萃取脱除硝酸根离子:使用萃取有机相进行萃取,所述萃取有机相中的萃取剂为N235,萃取后分别得到含有硝酸根离子的负载有机相和含有硫酸盐的萃余液。本发明利用N235实现硝酸根的选择性萃取分离,硝酸根离子脱除率高,整个工艺过程可保持硫酸盐溶液的纯净和金属离子浓度。
本发明公开了一种高炉顶压稳定控制系统及其控制方法,属于冶金自动化仪表控制领域,解决了顶压测量信号故障引起顶压失控的问题。本发明包括依次连接的四个压力变送器、顶压信号采集计算单元和一级平均值计算单元,还包括顶压控制单元和顶压调节阀,顶压信号采集计算单元和一级平均值计算单元均与顶压控制单元相连,顶压控制单元与顶压调节阀相连。本发明的方法是,通过平均值比较,将四个数据中的异常数据剔除后,再将剩余的数据取平均值,根据平均值对顶压调节阀进行控制。本发明能够将顶压波动维持在一个较小的范围,提高高炉顶压控制品质;在炉况不稳时,高炉炉顶计算机控制系统能够反应出每个上升管压力变化情况。

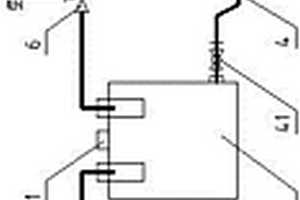

本发明公开了一种调节四氯化钛贮库压力的装置及其使用方法,属于冶金技术领域,解决了现有尾气处理装置不能充分吸收酸性气体及冲压时容易发生倒吸的问题。本发明包括依次连接的安全罐、浓硫酸吸收罐和碱液吸收罐,浓硫酸吸收罐上设有加酸口,碱液吸收罐上设有加碱口和通气孔,安全罐与四氯化钛贮库的排气管相连接,在浓硫酸吸收罐和碱液吸收罐之间的管道上设有三通阀,三通阀三端分别连接浓硫酸吸收罐、碱液吸收罐和空气管道。泄压时,废气经安全罐、浓硫酸吸收罐和碱液吸收罐吸收水分和酸性气体后排出。冲压时,空气经浓硫酸吸收罐和安全罐进入贮库罐。本发明大大降低了尾气中有害气体的排放量,冲压时安全罐起到防倒吸作用。
本发明涉及化工、冶金、粉末材料、环保等领域,尤其涉及多级连续逆流洗涤浸出设备和方法。逆流洗涤设备包含壳体,壳体为立式壳体,内部能够进行立式逆流洗涤,物料朝下走,洗液朝上走;壳体内部包含层层叠加的多级洗涤系统,洗涤系统包含转动的转轴,转动的转轴上相对应的每一级转盘与壳体内壁之间形成的缝隙及空腔作为物料及洗液的通道,洗液逐渐朝上,物料逐渐朝下,依次进行多级逆流连续洗涤,洗涤后物料从最下面出口排出,洗涤废液从最上面出口排出。采用多级连续多级逆流洗涤方式,具有洗涤用水量小、废水少、回收率高、洗涤质量高、洗涤效果好等特点。更重要的是,容易实现自动连续控制和操作,大大减轻了人工劳动强度。
本发明公开了一种钯铵盐煅烧物中十八种杂质元素的快速测定方法,属于冶金行业的金属测试分析技术领域,解决了现有分析方法分析操作难度大、人员要求高、分析周期长的问题。本发明测定的杂质元素为铂、铑、铱、钌、铝、镁、金、银、锡、铋、锌、锰、铅、铜、镍、铬、铁、硅元素,其测定依据电感耦合等离子体发射光谱法检测原理进行,方法包括测定条件、样品处理、工作曲线绘制、共存元素干扰考察、检出限及测定下限、精密度实验和回收率实验。本发明充分发挥了ICP‑AES发射光谱法检出限低、线性范围宽、精密度好、可多元素同时测定等优势,分析速度快、准确度高、经济环保、技术先进、操作简便,具有很好的应用前景和推广价值。

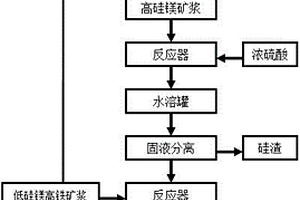

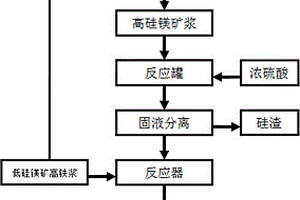

本发明涉及湿法冶金领域,具体涉及一种从褐铁矿中用湿法处理提取镍、钴的方法。本发明只需要加一次酸,在高硅镁矿石加压浸出阶段不需另加硫酸,通过常压浸出液中Fe3+水解为沉淀释放出来的质子再浸出低硅镁高铁矿,之后再加压和加热的条件下Fe3+水解为沉淀滤出,减少了硫酸消耗量低,且经固液分离后加压浸出渣中铁含量较高,能够达到58~65%;加压浸出为中低压设备,避免了高压釜设备昂贵、易结垢的缺点;本发明可以在工艺过程中很自然方便的将铁渣和硅渣分离,且常压浸出渣中二氧化硅的含量达到65~90%,使得浸出渣能有效利用,实现了对低品位红土镍矿的高效开发利用;本发明工艺操作简单、安全、工艺时间短、效率高。
本发明涉及湿法冶金领域,具体涉及一种从低品位红土镍矿中用湿法处理提取镍、钴的方法。本发明可同时处理褐铁矿和过渡矿,且在高硅镁矿石加压浸出阶段不需另加硫酸,通过常压浸出液中Fe3+水解为沉淀释放出来的质子再浸出低硅镁高铁矿,之后再加压和加热的条件下Fe3+水解为沉淀滤出,减少了硫酸消耗量低,且经固液分离后加压浸出渣中铁含量较高,能够达到58~65%;加压浸出为中低压设备,避免了高压釜设备昂贵、易结垢的缺点;本发明可以在工艺过程中很自然方便的将铁渣和硅渣分离,且常压浸出渣中二氧化硅的含量达到65~90%,使得浸出渣能有效利用,实现了对低品位红土镍矿的高效开发利用;本发明工艺操作简单、安全、工艺时间短、效率高。
本发明公开了一种始极片吊钩自动折弯机,属于冶金设备技术领域。该始极片吊钩自动折弯机主要由呈相互配合状态固定于基座上的送丝机构、定位机构、切丝机构、模具机构和折钩机构构成,能够同时实现送丝、吊钩金属丝长度量取、切丝和折钩一体化过程,取缔了常规的手工折钩方法,尤其适用于直径大于5mm的吊钩的折弯作业,大大提高了始极片吊钩的生产效率、降低了人员劳动强度,操作安全、可靠,达到了自动化生产的水平,可在各种吊钩折弯作业中推广应用。
本发明涉及一种铁盐溶液浸出法制备人造金红石的方法,其属于化工冶金技术领域。本发明以砂矿钛精矿为原料制取高品位人造金红石的方法,此方法不仅工艺和设备简单、操作方便、生产成本低,而且克服能耗较高、废液处理难的缺陷。本发明的方法包括以下步骤:钛精矿强还原;铁盐溶液浸出;固液分离;固相物洗涤、烘干;滤液净化。本发明的铁盐溶液浸出法制备人造金红石的方法通过控制气氛、高温强还原,使钛氧化物形成较为稳定的多孔固溶体结构,加快了铁的浸出反应速度,同时避免了含钛颗粒的粉化,得到的产品人造金红石粒度分布较好、颗粒大小适宜,是沸腾氯化生产四氯化钛的理想原料。
本发明属于湿法冶金技术领域,具体涉及一种解决P204萃取剂因Fe3+积聚导致分相时间长的工艺方法,本发明采用0.25mol/L硫酸+0.2mol/L草酸对有机中的Fe3+进行有效洗脱的工艺方法,恢复P204萃取剂工业使用过程中的分相时间等重要技术条件,解决P204萃取工艺过程中的制约性问题,以满足萃取设备正常运转和产能发挥。具有直观的经济效益和综合效益。

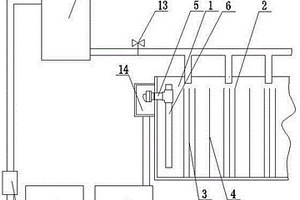

本发明涉及湿法冶金设备领域,具体是一种用于镍电解槽的液位调节装置。本发明增设导液装置和调节槽,电解槽通过调液孔与调节槽连通,调液孔上安装导液装置,导液装置分为连通管、导液管、堵头和通气管,调节槽与阳极液槽连通,高位槽上设有进液阀,高位槽分别与隔膜袋连接。高位槽的电解液流到每个阴极室隔膜袋内形成阴极液,从隔膜袋溢出或渗出流入电解槽形成阳极液,阳极液通过导液装置流入阳极液槽内,电解液循环流动,使得电解槽内的镍离子分布更加均匀,降低了镍残极率和电解镍上部划线率高,提高了镍阳极的直收率和成品电解镍质量。
本发明属于冶金、化工技术领域,公开了一种从含硫镍矿渣中提取硫磺的方法,以解决现有含硫矿物渣中单质硫提取中存在的问题,提供了一种从含硫镍矿渣中提取硫磺的方法,本发明通过设定含硫镍矿渣、熔融、搅拌、过滤、除渣等步骤,针对高含硫矿渣实施脱硫处理,实现渣中金属富集,如镍矿渣的处理中,通过低温熔融,渣中的单质硫在此温度下熔融,含金属成分仍已固体状态存在,通过过滤分离,有价金属全部富集在滤饼中,不会造成损失,提取的硫磺纯度达到国家标准,可以直接外销或作为化工基本原料,本方法实现含硫矿物减量化、资源化,属综合利用。
本实用新型公开了一种固料简易粉碎装置,该装置由设备支架以及安装在其上的初碎装置、旋转筛分装置、细碎装置、密封式细料集料仓和星型卸料器,还包括不安装在其上的带推车的粉料储罐;初碎装置通过下端倾斜出料口与旋转筛分装置相连通;旋转筛分装置与初碎装置相互倾斜装配,初碎装置垂直安装,旋转筛分装置倾斜安装;旋转筛分装置倾斜置于密封式细料集料仓内;细碎装置同轴心置于旋转筛分装置内,二者反向旋转;密封式细料集料仓内设置有旋转筛分装置和细碎装置,其下端圆锥体依次连接有星型卸料器和带推车的粉料储罐。该装置工艺连续紧凑、设备简单、易于操作、粉料微细均匀、生产成本低和适于化工、冶金行业块状较易粉碎的物料的粉碎预处理。

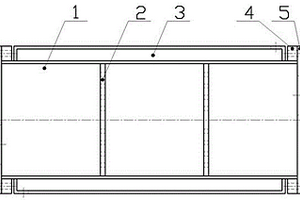

本实用新型属于粉末冶金技术领域,具体涉及一种真空烧结设备集腊装置,包括集腊罐、格栅板、水套夹层、水套法兰和水套压盖,所述集腊罐内部焊接安装有开孔格栅板,集腊罐圆周方向焊接有水套夹层,集腊罐两侧端面分别焊接固定两片水套法兰,两片水套压盖通过螺栓与水套法兰连接,本实用新型采用了水套夹层方式,在水套夹层的一侧上端面和另一侧下端面上开设有用来介质流通的孔,目的是为了通热水使易于凝固的石蜡可迅速融化,防止管路堵塞造成安全隐患。同时通过集腊罐内部设置的格栅板,可有效阻隔块状或未融化的石蜡吸入真空泵内部导致设备故障。另外水套压盖与水套法兰采用螺栓连接,方便操作人员在停炉后拆卸水套压盖清理腊液。

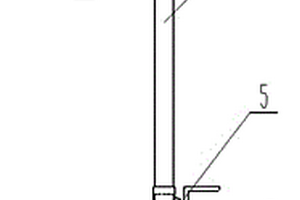

本实用新型公开了一种密闭空间取煤粉试样的工具,涉及冶金技术领域,包括圆柱形的取样棒,所述取样棒一端形成U形的取样槽,所述取样棒上设有圆盘状的挡料板,所述挡料板和取样孔相配合,所述挡料板位于取样槽和取样棒另一端之间,具有取样方便的优点。
本实用新型公开了一种钢包水口引流砂灌装装置,属于钢铁冶金技术领域;该灌装装置包括钢水包、平台一、电葫芦升降装置、盛砂漏斗、引流砂添加管、平台二、引流导向孔、防护定位架、平台三;所述电葫芦升降装置固定在平台一上,所述电葫芦升降装置通过钢丝绳连接盛砂漏斗,所述盛砂漏斗底部连接引流砂添加管;所述平台二上设有引流导向孔和防护定位架;所述钢水包设在平台三上,所述钢水包内设有引流砂导向管,所述引流砂导向管位于钢水包的钢包水口上方;本实用新型提供的灌装装置够有效改善钢包水口引流砂灌砂质量,达到水口引流砂灌砂至馒头状的精准要求,提高了钢包水口引流砂自开率,降低了人工灌砂时作业人员的安全风险。
本实用新型公开了一种连铸机结晶器窄面铜板校弧机构,属于冶金设备领域。该校弧机构包括设于结晶器窄面校弧液压缸底部的支撑板,支撑板两端穿设有调节螺栓;该支撑板两端端部固接连接板,连接板上设有螺纹孔,螺纹孔内穿设校弧螺栓。本实用新型将校弧机构中负责将窄面铜板向前顶的窄面插件内侧调节螺栓通过连接板设置在了窄面插件的外侧,安装调节螺栓的支撑板只起到支撑校弧螺栓的作用,可直接通过旋动校弧螺栓进行窄面铜板弧度的调整作业,校弧螺栓为高强不锈钢材质,抗腐蚀性能好,可以延长校弧机构的使用寿命,检修方便。

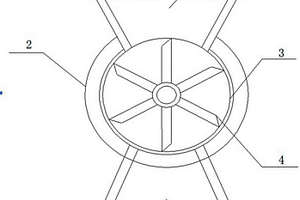

本实用新型公开了一种具有防卡塞转子叶轮的星型卸料器,包括星型卸料器壳体,星型卸料器壳体上部设有进料口,下部设有出料口,内壁设有密封圈,中心设有转子叶轮,转子叶轮叶片为六片。转子叶轮端部为斜面,可以减小其与星型卸料器壳体之间密封圈的接触面积,降低卡塞几率,实现星型卸料器的连续运转,此装置简单实用,可广泛应用于环保、冶金、电力等行业。

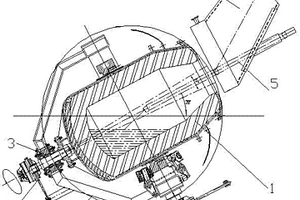

一种液压驱动式氧气斜吹旋转转炉,涉及一种火法冶金过程的转炉结构的改进。其结构包括:转炉炉体、炉架、旋转机构、联轴器、烟道、氧枪;其特征在于其旋转机构为一台与转炉炉体底部通过联轴器联接的驱动旋转马达和一台通过联轴器与转炉炉体侧部通过联轴器联接倾动马达,控制炉体轴线与水平夹角为28度进行旋转作业。本实用新型的驱动和斜吹作业机制可满足加压渣、焙浸渣以及铜阳极泥三种物料的冶炼工艺要求,具有控制精度高、使用维护方便、运行稳定可靠、使用寿命长、生产效率高、能源损耗低等显著优点,具有较广的推广价值。

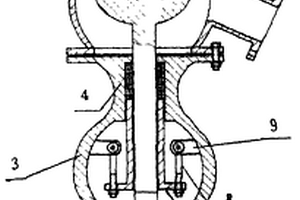

一种锥形放料阀,涉及一种固液混合体物料的放料控制阀门装置,特别是冶金化工过程的结晶器的放料阀门装置。其特征在于该阀放料由下列结构组成:带有圆缺口的球形的阀体上壳体、中部为一球形空腔壳体的阀体下壳体、上部为锥形下部为圆形的居中位于阀体上壳体内的阀芯、上端与阀芯联为一体,居中穿过阀体上壳体和阀体下壳体的阀杆及位于阀体下壳体内、配合套装于阀杆上密封压帽。本实用新型放料阀,能有效解决固液混合体容器放料困难的问题;阀心为上部为锥体的椭圆体,其中密封面为椭圆体部分,在阀芯与阀体上壳体内壁的接触面上设有内衬橡胶,封料效果好;放料阀门安装在盛装固液混合体的容器下部,放料使用效果良好。
