江苏南京有色金属电冶金技术理论与应用

含重金属综合废水深度处理工艺 1028

 0

本发明涉及一种含重金属综合废水深度处理工艺，具体是将不同官能团的离子交换树脂组合成一套系统，用于深度处理含多种重金属、多种有机物污染物，特别是含多种重金属络合物的废水，如电镀或表面处理园区、PCB及集成电路、大型有色冶金生产企业等生产过程产生的综合性废水，经本发明处理后的该类废水其重金属含量可以达到行业最高排放标准如电镀污染物排放标准（GB21900‑2008）表3标准、铜、镍、钴工业污染物排放标准（GB25467‑2010）特别排放限值等要求。

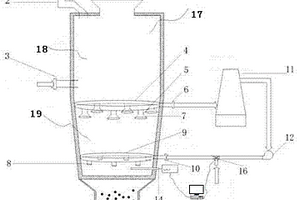

用于竖炉冷却段的冷却气系统 911

 0

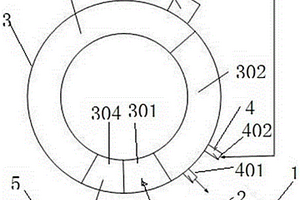

本发明属于冶金技术领域，具体涉及一种用于竖炉冷却段的冷却气系统。该冷却气系统包括冷却气进气管路、冷却气收气管路、降温除尘装置、提压装置、进气切换阀组、渗碳气装置和炉底料温测量装置，其中，冷却气进气管路包括进气环管和多个进气口；冷却气收气管路包括收气环管、多个收气口和多个收气罩；降温除尘装置与出炉口连接；进气切换阀组的入气口分别与提压装置和渗碳气装置连接，出气口与所述入炉口连接；炉底料温测量装置设在进气管路下方。由此，该冷却气系统采用环管均布多个进气口、多个收气口和收气罩，保证了冷却段进气均匀性，实现了高效回收冷却气，从而减少了冷却气未被有效回收而上升到还原段对还原反应造成不利影响。

单管多极安全滑线式组合编码卸料小车对位方法 823

 0

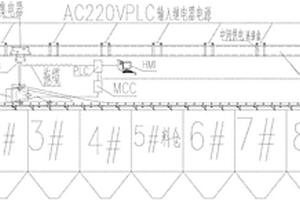

一种单管多极安全滑线式组合编码卸料小车对位方法，应用于冶金、煤炭、水泥等料槽上卸料小车料仓的对位，利用单管多极小容量多极安全滑触线，采用集电器全程移动，按照重型卸料车在料仓需要停车卸料区间，在单管多极小容量多极安全滑触线内按2进制码排列，不同料仓区间、不同极设置铜排段并通过中间供电装置接入电源，再通过集电器装置外引至PLC系统，这样通过PLC接受到的2进制码排列可判断重型卸料车仓位进行停车卸料，还可实现重型卸料车所选矿仓相应的设置铜排段区间进行一个仓区间控制多点或往返连续卸料。本发明可以提高料仓储量，降低各仓加料频次，节省运营成本；可考虑将料仓设计小一些，减少建设投资，具有良好的推广应用价值。

高效利用炉体烟气余热处理含铁资源的系统及方法 1012

 0

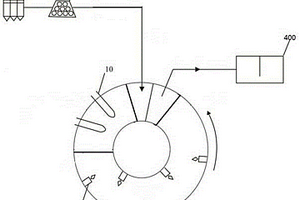

本发明涉及化工冶金领域，具体涉及一种处理含铁资源的系统与方法。针对现有技术的不足，本发明提出一种高效利用炉体烟气余热处理含铁资源的系统及方法,该系统和方法通过改进转底炉的加热方式，一方面使转底炉的烟气余热在转底炉内部得以再利用，提高了转底炉烟气余热的利用效率，另一方面，在不影响产品指标的前提下去掉了转底炉炉前的球团烘干工艺，缩短了工艺流程，降低了设备投资，本发明具有烟气余热利用率高、处理流程短、设备投资低、设备作业率高、能耗低、应用范围广泛等优点。

锆石墨烯吸气材料及其制备方法 1035

 0

本发明涉及一种锆石墨烯吸气材料及其制备方法，该合金成分的质量百分比为锆40%~90%、石墨烯10%~60%，锆采用锆粉或氢化锆粉，石墨烯采用单层、少层或多层石墨烯；两种材质的粉体通过机械合金化或者粉末冶金真空烧结形成锆石墨烯吸气材料。优点：1）用作吸气材料，拓展新的吸气材料门类，拥有较大的微观吸气表面积和复杂的内部微观结构，具有优异的吸气性能；2）制作真空电子元器件零部件，具有较好的吸收残气能力。

超低硫钢快速冶炼方法 761

 0

本发明公开一种超低硫钢快速冶炼方法，成功解决了超低硫钢（[S]≤0.0010%）冶炼过程造渣脱氧脱硫的难点，采用铁水预处理脱硫扒渣，转炉出钢铝块深脱氧和复合精炼渣顶渣改质，LF精炼炉铝丝渣脱氧、石灰造渣以及喂铝线微调钢水中铝，结合LF炉冶炼过程全程合理的氩气底吹控制，充分发挥脱硫的冶金热力学和动力学条件，把扩散脱氧和沉淀脱氧进行有机结合，充分挖掘渣脱氧脱硫的潜力，使LF精炼炉在40min内将钢水中硫含量降低至0.0010%以内，铸坯全氧含量控制在0.0010%以内，钢水硫含量控制稳定，铸坯质量良好，钢板探伤合格率达99%以上，完全满足超低硫钢生产要求，保证冶炼生产节奏和连铸浇注炉数。

利用固体废弃物制备型煤粘结剂的方法及所得型煤粘结剂 953

 0

本发明涉及利用固体废弃物制备型煤粘结剂的方法及所得型煤粘结剂。所述方法包括步骤：将40～70重量份的冶金渣、10～30重量份的粉煤灰、10～20重量份的秸秆混合，得到混合物料；将混合物料研磨得到颗粒，利用混料机将颗粒混匀，得到型煤粘结剂。本发明的方法可有效利用固体废弃物资源，节能环保且经济效益可观，具有显著的工业应用价值。

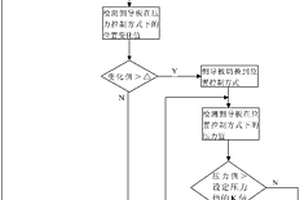

提高热轧卷形质量的热轧卷取侧导板控制方法 1043

 0

本发明涉及冶金领域的热轧侧导板控制方法，是一种提高热轧卷形质量的热轧卷取侧导板控制方法，在带钢进入卷取侧导板前，侧导板处于位置环控制；当带钢进入侧导板后，侧导板从位置控制切换到压力控制；侧导板在压力控制过程中，检测到侧导板的位置变化超过△Xmm，则侧导板从压力控制切换到位置控制，如果位置变化没有超过△Xmm，侧导板就一直处于压力控制下；侧导板从压力控制切换到位置控制后，检测侧导板的压力反馈值，如果压力反馈值超过压力控制方式下的压力设定值的K倍，则侧导板的位置以5s为一周期打开一次2mm，直至侧导板的压力反馈值小于压力控制方式下的压力设定值的K倍为止；当带钢离开侧导板后，侧导板进入位置控制。本发明有效地解决卷取来料带钢存在游动、镰刀弯时，卷取卷形出现错层、出边、豁边质量缺陷的问题。

絮凝反应沉淀设备 928

 0

本发明提供一种絮凝反应沉淀设备。目前，在水处理中应用的絮凝设备，其缺点是不能根据水质和水量的变化进行调节，水头损失较大，局部絮凝效果差。本发明包括絮凝剂反应箱，所述的絮凝剂反应箱的出水口（1）连接沉淀设备，所述的絮凝剂反应箱包括箱体（2），所述的箱体里面安装一组横竖交错布置的栅条（3），所述的箱体上具有絮凝剂添加口（4）。本发明用于水处理、化工或者湿法冶金等领域。

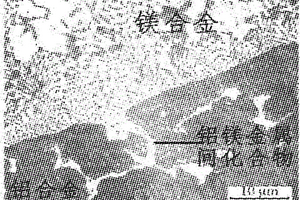

镁合金铸件局部镶铸铝合金的方法 613

 0

本发明公开了一种镁合金铸件局部镶铸铝合金的方法,步骤如下:第一步,对待镶铸的铝合金件表面进行预处理,去除铝合金表面的油污、氧化膜;第二步,采用化学浸锌法或热浸镀法在第一步处理好的铝合金件表面浸镀一层锌层或锌合金层,厚度为0.002～0.1MM;第三步,根据镶铸位置要求,将第二步镀好锌或锌合金的铝合金件固定在铸型的目标部位,然后用液态成型方法向铸型中注入液态镁合金,形成镁合金与铝合金复合结构,镁合金浇铸温度为640℃～720℃。铝合金表面浸锌层均匀、致密、无气孔,锌层能有效阻止铝合金的氧化。浸锌层熔点低,浇注镁合金时先熔化,并向铝合金和镁合金界面扩散。锌固溶于铝基体,并与镁、铝形成三元相,铝合金和镁合金形成良好的冶金结合。

使用火焰喷涂提高石墨电极抗氧化性能的方法 676

 0

本发明公开了一种使用火焰喷涂提高石墨电极抗氧化性能的方法,该方法利用火焰喷涂技术,在石墨电极的表面喷涂三层复合涂层,其主要成分从内而外分别为硅、硼酸铝和金属铝。在石墨电极的高温使用环境下,内层与石墨基体反应紧密结合,中间层隔热保护,最外层不仅表面钝化,还熔融渗透至电极的孔隙,有效隔绝了石墨基体与氧的接触,提升了涂层与基体的结合力。实践表明,利用本方法对石墨电极进行表面处理能够大幅提高电极的抗氧化性能,吨钢电极消耗与未处理过的石墨电极相比降低18%以上。本发明可广泛应用于钢铁冶金行业相关的石墨电极抗氧化技术领域。

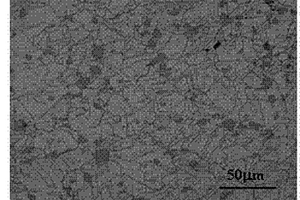

原位TiC弥散强化奥氏体耐热钢及其制备方法 844

 0

本发明涉及一种新型的原位合成TiC弥散强化奥氏体耐热钢材料及其制备方法。一种含TiC耐热钢,其合金成分质量百分数为:Cr:18.0~25.0%,Ni:8.0~30.0%,C:0.05~3.0%,Ti:1.0~12.0%,Fe余量。合金成分中还可以有Mo:<3.0%,Al:<1.0%,Nb:<1.0%,V:<1.0%。采用原位熔铸法和电渣重熔相结合的新工艺制备了含TiC的奥氏体耐热钢。与电渣重熔前相比,本发明中的TiC颗粒分布更均匀、尺寸更小。经电渣重熔后的含TiC奥氏体耐热钢具有良好的强度,优异的耐热性能和耐磨损性能,可用于冶金、机械、汽车和石油化工等工业产品和设备上的需要在高温下服役的零部件。

40Si2MnCrNiMoVNbN弹簧钢及其生产工艺 663

 0

本发明属于冶金领域,是一种40Si2MnCrNiMoVNbN弹簧钢及其生产工艺,按重量百分比包括以下成份:C:0.39～0.45%,Si:1.60～1.90%,Mn:0.60～0.80%,Cr:0.35～0.50%,Ni:0.40～0.60%,Mo:0.15～0.25%,V:0.06～0.12%,Nb:0.015～0.025%,N:0.0080～0.0150%,P≤0.0035%,S≤0.0035%,余量是Fe和不可避免的杂质。工艺包括电炉冶炼、LF精炼、VD炉真空脱气、连铸和轧制。本发明的弹簧钢可适应弹簧的各种苛刻工作环境、高强度、高寿命、耐腐蚀、耐氢致裂纹的要求,除高的抗拉强度外,还具有优良的抗延迟断裂、耐腐蚀性能、疲劳性能和抗弹减性能。

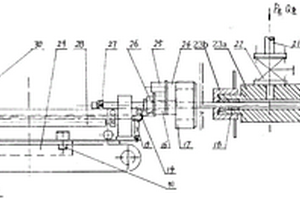

高炉风口带风取送机及取送方法 844

 0

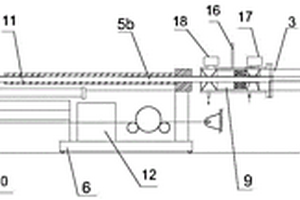

本发明涉及一种用于冶金炼铁过程中高炉风口炉内实时带风取送装置和取送方法，属于机械技术领域。本发明的结构包括轨道，底盘行走机构，前、后链座，机架及带风取送系统，底盘上安置测温显示器，机架底部固定在底盘上，机架顶部设有与所述轨道平行、用于引导带风取送系统位移的导轨机构，带风取送系统含有可在导轨机构内位移的取送管，取送管的末端经控制阀连接样品罐或送料罐，取送管的顶端经熔炉测量控制器和直吹管进入高炉风口小套内。本发明的有益效果：充分实现对高炉生产过程中炉内固体、气体及温度的实时分析，充分实现带风堵风口、带风开风口、带风炉内喷料，达到节能增产的目的，提高高炉生产效率，降低成本，填补了国内技术空白，达到世界先进水平。

双高线生产设备及其工艺 587

 0

本发明公开了一种双高线生产设备，属于冶金技术领域，包括加热跨、主轧跨和成品跨，其中加热跨经过出炉辊道和快速横移装置后分成两条生产线，该两条生产线共跨布置在主轧跨内，并分别进入对应侧成品跨。本发明还公开了其生产工艺。本发明的一种双高线生产设备，两条生产线各自独立生产，互不影响，设备利用率高；通过采用单根坯料轧制，易控制，产品质量高，产量高，成材率高，生产成本低，所需操作人员少，尤其适用于占地少，高产能高速线材生产。本发明的双高线生产工艺，生产效率高，生产能力高，产能可翻倍。

双排淬火方法 1058

 0

本发明公开了一种双排淬火方法，涉及冶金辊式淬火机设备领域，将淬火机第二组缝隙喷嘴由分腔式喷水改为通腔室喷水，宽度设置为4700mm，集管内设置阻尼结构使水流回旋均匀后喷出。本发明将淬火机第二组缝隙喷嘴由原来的分腔式喷水改为通腔式喷水，并对集管内部做阻尼结构设计，使水流经过回旋后均匀喷出，从而解决了淬火机水冷均匀性问题。

自动化带式输送机 803

 0

本发明提供了一种自动化带式输送机，包括电机驱动系统、集中控制系统、视频监控系统；电机驱动系统与带式输送机的皮带连接，驱动所述皮带运动；集中控制系统采用分布式计算机控制系统机构，对运输皮带机实现远程集中控制；视频监控系统设置在所述自动化带式输送机一侧，对所述自动化带式输送机进行监控。本发明用于煤矿、冶金矿山、港口码头、选煤厂、和发电厂等皮带运输设备拖动和控制，大大提高了皮带运输机设备运行的可靠性、安全性。

Invar钢激光-电弧复合焊接方法 611

 0

本发明提供了一种Invar钢激光‑电弧复合焊接方法，步骤包括焊丝选择、带钝边坡口加工、焊前准备及激光‑电弧复合焊接；所述焊前准备包括焊件装夹固定和焊前坡口清理，焊接时还向焊接区域通入保护气体；焊接时保持所述激光束沿焊接方向位于所述电弧前方，所述激光焊接头和弧焊枪与所述Invar钢焊件表面的夹角分别设置为45°~90°和60°~90°；所述焊接方法既保留了激光焊接能量密度高、焊接速度快、热变形小、焊接效率高等特点，又具有电弧焊接搭桥能力好、对间隙要求低、可使用填充材料来改善焊缝冶金性能的优点；同时通过焊接过程中对激光与电弧复合点空间位置的控制，避免了焊接中出现气孔缺陷。

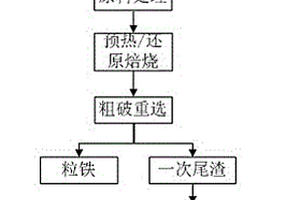

利用湿块红土镍矿直接还原生产粒铁的系统及方法 783

 0

本发明涉及化工冶金领域，具体涉及一种利用湿块红土镍矿直接还原生产粒铁的系统及方法。该系统包括：原料处理装置、预热和还原装置、粗破重选装置和磨矿磁选装置，其中：所述原料处理装置具有红土镍矿入口、还原煤入口、添加剂入口及含水混合物料出口；所述预热和还原装置包括：依次相邻的进料区、干燥管预热区、侧壁烧嘴还原区和出料区；所述粗破重选装置包括：还原物料入口、镍铁粒铁出口和一次尾渣出口；所述磨选装置包括：一次尾渣入口、镍铁粉出口及二次尾渣出口。本发明可采用湿块料直接入转底炉的流程处理红土镍矿，将得到的一次尾渣再次进行磨选回收得到镍铁粉，缩短了工艺流程，降低了设备投资、生产成本及生产能耗。

高炉喷枪置换机 723

 0

本发明涉及一种高炉喷枪置换机，采用移动式工业机械手作业，代替人工置换，属于冶金高炉工艺技术领域。高炉是大生产作业，如果在生产中喷枪坏了，不能及时换枪，就使喷煤粉助燃不能正常作业，从而使炉内温度降低，出铁量减少，生产效率下降，使每天的生产成本增加300‑500万元。由于高炉正常休风要3‑6个月，因此，其损失很大。本发明通过结构的合理设计解决了上述问题，高炉喷枪在带风的情况下置换对高炉大生产作业产生的效益是巨大的。它解决了目前高炉喷枪带风置换的困难，其技术工艺达到世界先进水平。

利用中间坯穿水装置改善厚板组织均匀性的轧制方法 606

 0

本发明公开了一种利用中间坯穿水装置改善厚板组织均匀性的轧制方法。涉及钢铁冶金材料成型与控制领域，具体步骤：板坯坯料进入加热炉内加热到适当温度后，板坯坯料通过出钢机运送到出钢辊道，经粗除鳞后开始粗轧轧制；板坯坯料经过粗轧两道次或三道次后，手动将板坯坯料开入机前或机后中间坯穿水装置内进行穿水，后将板坯坯料开出中间坯穿水装置；最后将板坯坯料继续运送至轧机进行精轧轧制，完成后续轧制道次，轧成钢板，经超快冷冷却后形成组织性能满足要求的钢板。本发明通过对利用中间坯穿水装置对厚板中间坯进行表面冷却，增大表面与心部温差，使钢板在后续轧制过程中心部变形大于表面变形，改善钢板心部性能，实现厚板组织及性能更加均匀。

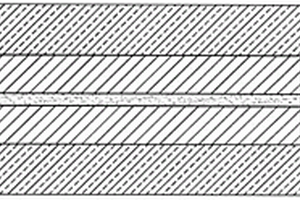

用于钛/碳钢双金属复合的中间合金及复合工艺 913

 0

本发明公开了一种用于钛/碳钢双金属复合的中间合金及复合工艺，该复合材料由钛、碳钢和中间合金复合而成。中间合金采用高熵合金，高熵合金由以下五种金属元素按原子百分比组成，Ga：5‑35％，Cu：5‑35％，Zn：5‑35％，Mn：5％‑35％，Fe：5％‑35％，采用机械合金化的方法制备。本发明的中间合金制备方法简单，复合温度低，适应性广，得到的钛/碳钢双金属复合材料冶金结合强度高。

深海抗酸管线钢及制管方法 670

 0

本发明公开了一种深海抗酸管线钢，涉及冶金技术领域，其化学成分及质量百分比如下：C：0.020%～0.040%，Si：0.30%～0.40%，Mn：1.00%～1.20%，P≤0.010%，S≤0.0010%，Nb：0.030%～0.040%，Ti：0.010%～0.030%，Ni：0.20%～0.30%，Cr：0.10%～0.30%，Mo：0.10%～0.20%，Cu≤0.010%，V：0.010%,Alt：0.015%～0.050%，Ceq：0.25%～0.38%，Pcm：0.10%～0.17%，余量为Fe和杂质。本发明有效减轻了带状组织对产品的不利影响，产品深海抗酸性能稳定。

碳化硅分离膜的制备方法 1048

 0

本发明涉及一种高性能碳化硅分离膜及其制备方法。按比例配制原料，其质量百分比为碳化硅80‑99 wt%，氧化锆0.5‑10 wt%，莫来石0.5‑10 wt%。将原料加入0.5‑3 wt%的分散溶液中，经过搅拌、超声、消泡、抽真空制备得到均匀无泡的涂膜液，涂膜液固含量为20‑50 wt%。再通过喷涂的方法在支撑体上涂覆涂膜液，经过干燥，高温烧结制得碳化硅分离膜。本发明通过控制不同温度段的烧结气氛，从而控制碳化硅的氧化，使得生成的二氧化硅能和加入的氧化锆等完全反应，最终制得高抗热震性和高抗腐蚀性碳化硅分离膜。该分离膜具备分离精度高，过滤通量大等优点，可用于工业尾气净化处理和废水处理，在水泥、玻璃、冶金、能源等领域清洁生产中有广泛的应用前景。

红土镍矿含水球团的还原反应系统及方法 825

 0

本发明涉及化工冶金领域，具体涉及一种利用红土镍矿还原反应的系统与方法。针对现有技术的不足，本发明提出一种红土镍矿含水球团的还原反应系统及方法，该系统和方法通过改进分段转底炉装置的加热方式，在不影响产品指标的前提下去掉了分段转底炉装置炉前的球团烘干工艺，缩短了工艺流程，降低了设备投资，具有处理流程短、设备投资低、设备作业率高、能耗低、应用范围广泛等优点。

耐高温高压的高压液位计无碱铝硅玻璃 978

 0

本发明公开了一种耐高温高压的高压液位计无碱铝硅玻璃，其特征在于:所述一种耐高温高压的高压液位计无碱铝硅玻璃的氧化物组成成分及其质量百分比为：SiO2(55～65)％、Al2O3(14～25)％、B2O3(3～8)％、CaO(5～12)％、MgO(4～10)％、BaO(3～8)％、As2O3(0.2～0.5)％、Sb2O3(0.2～0.5)％、NaNO3(0.1～0.3)％、ZrO2(0.2～0.5)％。本发明玻璃组成中不含有碱金属氧化物，具有耐高温、耐高压、高韧性、高杨氏模量、化学稳定性好、适宜物理钢化的膨胀系数、透明度高等优点，应用于钢铁冶金、石油化工、热电厂等行业的高温高压蒸汽液位计观察窗、高压管道视镜、深海勘探设备观察窗等恶劣工况环境的耐高温高压玻璃视窗需要。

润滑油组合物及其制备方法 605

 0

本发明公开了一种润滑油组合物及其制备方法。该方法采用基础油、清净剂、分散剂、防腐剂、极压抗磨剂、油性剂、抗氧剂、粘度指数改进剂、防锈剂、降凝剂、抗泡剂和新型润滑油添加剂复配得到润滑油组合物。该方法生产工艺简单易行，设备投资小，能耗低，无环境污染，有利于推广应用。该方法所制得的润滑油组合物可广泛应用于机械工业、汽车工业、精密仪器、电力工业、冶金工业、模具制造与应用工业、钢铁工业、机床工业等工业领域，具有广阔的应用前景。

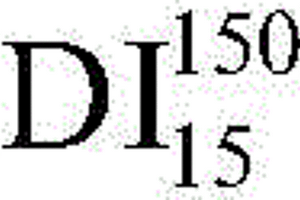

配用氧化变质焦煤的焦炭及炼焦方法 785

 0

本发明公开了一种配用氧化变质焦煤的焦炭及炼焦方法，主要解决现有技术中用氧化变质焦煤炼成的焦炭反应后强度CSR低、达不到优质冶金焦炭质量要求的技术问题。技术方案为，一种配用氧化变质焦煤的焦炭，其特征是，所述焦炭由以下质量百分比配煤混合炼焦而成：1/3焦煤18～23％，气煤10～15％，肥煤20～25％，瘦煤5～10％，焦煤38～48％，氧化变质焦煤占焦煤总质量的比例为5～18％；所述氧化变质焦煤的挥发分为20～23％，最大镜质组反射率为0.90～1.10％，氧化变质焦煤灰成分中碱金属的质量百分含量为1.6～1.8％。本发明焦炭转鼓强度为85～87％，焦炭反应后强度CSR为65～68％。

异构铝镁合金棒材及其制备方法 997

 0

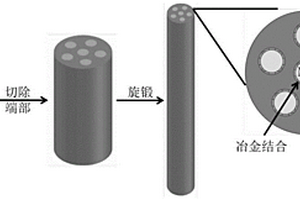

本发明公开一种异构铝镁合金棒材及其制备方法。包括如下步骤：(1)：将多个镁合金棒均匀的插入具有圆柱型腔的模具凹槽内；(2)：将工业纯铝加热到680‑720℃后保温15‑30min浇注到腔内，使铝熔体充满腔体的空余部分，空冷至室温，得到复合棒；(3)：对铸态复合棒在室温下进行旋锻，旋锻10‑30道次，旋锻总应变<2；(4)：退火。本发明通过浇铸实现了铝镁的冶金结合，在后续旋锻中可以选择较小的总应变，避免镁合金因塑性变形能力不足开裂；铝镁的比例可调，镁合金表面的合金层厚度可调，且多根镁合金棒，铝形成“网状”结构，在形变加工过程中可更好的分散受力、协调变形，提高复合棒材的加工能力。

炼钢智慧集控智能应用平台构建方法 568

 0

本发明公开了一种炼钢智慧集控智能应用平台构建方法。步骤为：步骤一：根据炼钢智慧集控技术方案，按炼钢工序分解为铁水预处理、炼钢、出钢、精炼、连铸工序；步骤二：根据所述的炼钢工序，建立各个炼钢工序的智能工艺模型；步骤三：基于BIM和GIS，构建炼钢全流程数字信息模型；步骤四：根据所述的智能工艺模型和数字信息模型，建立炼钢智慧集控智能应用平台构建方法。本发明通过炼钢智慧集控智能应用平台构建方法软件，将冶金技术与物联网、大数据、云计算、人工智能等新一代信息技术深度融合，实现炼钢管控集中化和智能化，改善作业环境，精简操作人员，促进炼钢由经验驱动向智能化驱动的转型升级，推动我国钢铁行业高质量发展。
