高强度螺旋锥齿轮 618

 0

高强度螺旋锥齿轮，涉及一种齿轮零件。包括呈锥台形的齿轮体，齿轮体大头端的中心位置连接有齿轮轴，在齿轮体的外围设有若干均匀分布的螺旋锥齿轮，螺旋锥齿的齿顶、齿根之间分别通过环形加强筋连接为一体。本实用新型采用先进的粉末冶金工艺，可进行工业化大批量生产出结构复杂的螺旋锥齿轮，并且采用粉末冶金工艺具有设备投资小，生产效率高，成本低，质量稳定的优点。本实用新型的螺旋齿的齿顶以及齿根之间分别通过环形加强筋连接为一体，提高了螺旋锥齿轮的密度和强度，并且便于压制成型。

一体成型的沙滩车换挡从动齿轮 873

 0

本实用新型公开了一种一体成型的沙滩车换挡从动齿轮,包括换挡凸轮，换挡凸轮的外缘设置有多个档位限位槽，所述换挡凸轮一侧设置有驱动齿轮，换挡凸轮中心开设有贯穿驱动齿轮中心的D形孔，换挡凸轮另一侧设置有轴肩，所述换挡凸轮、驱动齿轮和轴肩是以粉末冶金为主体的一体结构。本产出采用整体结构，利用粉末冶金技术一次压制成型，降低了生产成本，提高了产品的结构强度。

改进型燕尾式溜槽内衬 684

 0

本实用新型涉及冶金炼铁技术领域的一种改进型燕尾式溜槽内衬，钢基体的一面为平面，钢基体的另一面设置有燕尾凸台，钢基体设置有燕尾凸台的一侧设有衬板，衬板配合燕尾凸台设置有燕尾槽，一组钢基体配合设置有一块衬板，燕尾凸台与燕尾槽一一对应设置，每一组钢基体及其衬板配合设置有若干组燕尾凸台和燕尾槽；钢基体上设置有下柱销孔，衬板上设置有上柱销孔，钢基体和衬板之间通过柱销连接；每个钢基体一侧设置有凸台、钢基体的另一侧设置有凹槽；相邻两个钢基体通过凸台和凹槽连接；本实用新型广泛应用于冶金炼铁技术领域中，能够有效的减少钢基体和衬板工作时受到的应力，降低钢基体和衬板的损坏频率；提高生产效率，延长使用时间。

变速箱推板 1058

 0

本实用新型公开了一种变速箱推板。该装置属于粉末冶金技术领域，解决了现有技术中推板加工工艺复杂、无法有效平衡耐磨和韧性、表面易损伤的问题，包括底座，底座表面大径端设有中空轴套，小径端设有U形座，轴套表面设有通孔，轴套外围对称设有第一连接孔和第二连接孔，U形座顶部两端之间设有弧形座，弧形座和U形座之间开设有钥匙状通槽。本实用新型中轴套硬度高，有效防止开裂，同时小径端具有较强的耐磨性，有效解决了部分耐磨性与基体韧性之间的矛盾，采用粉末冶金工艺一次压制成形，避免采用焊接连接轴套和底座时产生高温以及焊缝，令零件表面损伤的问题，加工工艺简单，零件性能优异，具有较强的实用性。

胶粘硬质合金模切刀辊的制造方法 867

 0

本发明涉及机械制造设备技术领域，尤其是一种胶粘硬质合金模切刀辊及其制造方法，将难熔金属硬质化合物、粘结金属钴粉及少量添加剂经过配料，在无水乙醇球磨介质中进行混合和研磨，添加石蜡的料浆，再经真空干燥、过筛、制粒，制成具有一定成分和粒度要求的掺蜡混合料，鉴定合格后的掺蜡混合料，经过精密压制，制成具有一定形状、尺寸、密度和强度的高精度压坯，模切刀块是利用难熔金属的硬质化合物和粘结金属通过粉末冶金工艺制成的，再利用后序加工设备加工刀块外形，从而得到具有硬度高、耐磨、强度和韧性较好、耐热、耐腐蚀，工作速度高、不崩刃口、寿命长、成本低等特点的模切刀辊。

用于硬质合金刀具精密伺服压力机的力位控制系统 985

 0

本发明涉及一种用于硬质合金刀具精密伺服压力机的力位控制系统，属于粉末冶金领域。包括力传感器、上模、上导向套、立柱、光栅尺、下导向套。三个力传感器沿圆周均匀分布，安装在上模与上导向套之间，用于检测伺服压力机的压力；立柱和上导向套之间设置有一组光栅尺，立柱和下导向套之间设置有另一组光栅尺，两组光栅尺配合，用于检测上模和下模的实际位移；所有力传感器和光栅尺的信号最终都输入数控系统中。本发明可精确控制精密硬质合金刀具产品的制造精度，可靠性好，稳定性强，在粉末冶金行业有明显优势。

倒锥孔压制工艺 998

 0

本发明涉及一种粉末冶金零件孔中间小、两头大的压制方法。本发明充分利用粉末冶金产品成形脱模后的弹性后效及弹性形变能力，用芯棒直接成形倒锥孔，这种方法的实现无复压模具投入，减少了生产工序，缩短生产周期，提高成品合格率，从而大大降低制造成本。

堵头装卸机构 914

 0

一种堵头装卸机构,涉及冷轧机技术领域,属于冶金行业无缝钢管制造技术领域,包括支架,支架内滑动连接两个导杆,两个导杆的上端固定连接同一支撑板;所述支架上固定一个可上下伸缩的液压缸,液压缸的活塞杆的上端与所述支撑板固定连接,所述支撑板上固定一个可前后伸缩的推头油缸,推头油缸的伸缩杆的一端固定半圆形堵头内托架和V形堵头外托架,所述堵头外托架设置在堵头内托架的下方。本发明通过以上设计,当堵头需要装卸时,由上下伸缩的液压缸和前后伸缩的推头油缸相互配合进行装卸,本发明设计操作方便,结构紧凑,具有很好的经济效益和应用价值。

高密度齿轮的制备方法 865

 0

本发明公开了粉末冶金技术领域的一种高密度齿轮的制备方法，包括如下步骤：(1)制备粉末冶金合金粉末配粉；(2)在步骤(1)中加入润滑剂，混合均匀后制得粉末原料；(3)温模成形：将步骤(2)中制得的粉末原料充填入齿轮成型模具内进行压制成形，齿轮成型模具的中模加热70℃，得到初胚；(4)初次烧结：将步骤(3)制得的初胚进行初次烧结，烧结温度为700‑900℃，得到胚料A；(5)整形：对胚料A的外形进行调整，得到胚料B；(6)二次烧结：对胚料B进行二次烧结，烧结温度为1200‑1400℃，速度为每舟/15min，得到胚料C；(7)热处理；(8)真空油浸。本发明的优点是增加齿轮强度，提高齿轮密度。

用于驱动脱水转鼓旋转的装置 793

 0

本实用新型涉及冶金炼铁技术领域的一种用于驱动脱水转鼓旋转的装置，包括传动装置，传动装置设置在脱水转鼓的任意一端，传动装置包括后底座、前底座、设置在后底座上的电机、设置在前底座上的传动装置，其特征在于，电机通过联轴器与减速箱连接，减速箱的输出端与万向联轴器的输入端通过螺栓连接，万向联轴器的输出端与传动装置输入端连接，传动装置包括主轴，主轴的输出端设置有小齿轮，主轴的中端设置有前支撑组件和后支撑组件，前支撑组件和后支撑组件分别固定在前底座上，减速箱的输出端到传动装置的输入端之间设置有保护管，保护管的两侧分别固定在前底座和后底座之间；本实用新型广泛应用于冶金炼铁领域中，通过在传动装置和电机之间设置的万向联轴器，再配合前后支撑组件，在实现转鼓平稳运转的同时能够延长使用寿命，节约成本。

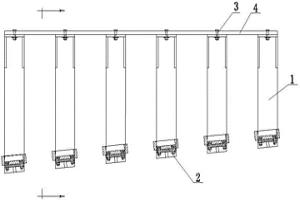

层叠式渣水分配器 686

 0

层叠式渣水分配器，涉及冶金生产设置，特别是冶金高炉渣处理的设备技术领域，沿两块相互平行的横梁板的长度、在两块横梁板的下方间断式地固定连接至少三对钢板支架，自横梁板的长度的一端至另一端布置的钢板支架的长度逐渐加长，在每对钢板支架的下端分别固定连接同一斜向的一组耐磨衬板。本实用新型整体为层叠式，在使用过程中，渣水分配器主要作用是将渣水均匀分配到缓冲箱内，能较好分配渣水混合物，减缓渣水混合物对脱水器筛网冲击，并均匀分布于筛斗内，不宜堵塞。层叠式渣水分配器结构简单，安装方便，能均匀分配渣水混合物，使用寿命提高了数倍。

烧结单辊破碎机用篦板 618

 0

本实用新型涉及一种烧结单辊破碎机用篦板,是冶金行业烧结单辊破碎机上的部件,属于冶金行业烧结单辊破碎机技术领域,本实用新型通过将篦板的左右对称的工作面延伸加高呈弧面结构,占用的工作空间不受影响,有利于少接触炽热的烧结矿而又不防碍破碎效果,使用寿命延长一倍以上,可减少停机时间,提高生产效率,制造成本虽有略微的增加,但总的使用成本大幅度降低。

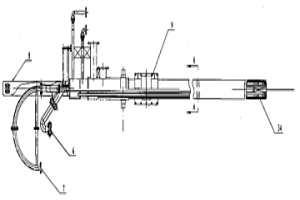

精炼炉多功能喷头 736

 0

一种精炼炉多功能喷头。涉及冶金行业精炼炉的喷头。包括枪身、悬吊装置、枪头,枪身尾部设有氮气输入口、混合煤气输入口、燃烧氧气输入口、冷却水循环装置、输送氧气输入口、固体粉末输入口,所述的枪头设有中心管、围绕中心管放射状布设有隔板、设在隔板之间燃烧管和氮气管,在枪头外设有与枪头内空腔相连的套管,中心管与输送氧气输入口、固体粉末输入口相连,燃烧管包括同心设置的内管和外管,内管与混合煤气输入口相连,外管与燃烧氧气输入口相连,氮气管与氮气输入口相连,枪头空腔与冷却水循环装置的出水口相连,套管与冷却水循环装置的回水口相连。本发明具有燃烧升温、吹氧脱碳、喷粉脱硫等多种功能。

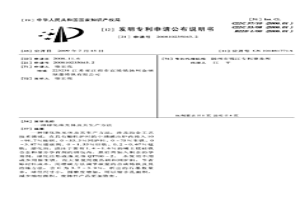

球化珠光体及其生产方法 694

 0

一种球化珠光体及其生产方法,涉及冶金工艺技术领域,在具有酸性炉衬的中频感应炉内投入10～91.7%废钢、0～53.3%回炉料、0～75%生铁、0～3.87%增碳剂、0～1.53%硅铁、0.2～0.67%锰铁,熔化后,浇注于置有1.4～1.6%的稀土镁硅铁合金和部分孕育剂的钢包内,然后再加入剩余的孕育剂,球化后形成珠光体QT700-2。本发明不用或少用新生铁,而大量使用废品钢和回炉料,节省原材料成本,用增碳方法调节碳量的合成铸铁及其冶炼方法,含C为3.7～3.9%,析出的石墨数量多,球径尺寸小,圆整度增加,可以缩小孔面积,减少缩松面积,使铸件产品更加致密。

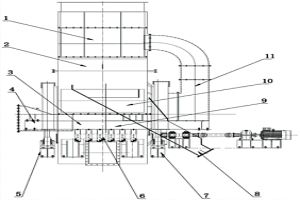

改进型渣粒化成套系统 804

 0

本发明涉及冶金炼铁技术领域的一种改进型渣粒化成套系统，水渣过滤装置内部从进口通道至出口通道之间配合支撑梁设置有渣水缓冲器，渣水缓冲器包括若干组左支架和若干组右支架，左支架和右支架以水渣过滤装置的中心线为中心对称设置，左支架和右支架之间设有渣水缓冲组件，渣水缓冲组件呈一定角度设置，远离出口通道的一部分渣水缓冲组件朝向出口通道设置，远离进口通道的另一部分渣水缓冲组件朝进口通道设置；水渣过滤装置由驱动装置驱动；本发明广泛应用于冶金炼铁领域中，通过在水渣过滤装置内部设置有不同角度的渣水缓冲器，能够有效的延长水渣过滤装置的使用寿命，节约成本；设置的主通气道和副通气道能够实现废气和废水的回收，形成二次利用，降低能耗，提高生产效率。

耐磨抗腐蚀汽车发动机用气门座圈 967

 0

一种耐磨抗腐蚀汽车发动机用气门座圈，属于气门座圈技术领域。其特征是，该气门座圈采用粉末冶金制成，其化学成分中含有钛镍铬稀土材料。本发明研制开发的气门座圈，采用粉末冶金工艺，选用钛镍铬稀土材料，抗压强度高，具有耐磨、耐腐蚀、抗高温以及抗冲击；能够完全满足高度性能汽车发动机的需要。

减少柱型含油轴承烧结粘结程度的工艺 758

 0

本发明公开一种减少柱型含油轴承烧结粘结程度的工艺，在柱型含油轴承的成型工序中，在成型模具的上冲和下冲上构建含有设定角度的锥面，利用所述成型模具压制得到上下端面形成有锥面的成型坯料，使得坯料与坯料之间的接触为线接触或点接触，从而实现在烧结工序中减少坯料的烧结粘结程度。本发明在粉末冶金含油轴承常规的制造流程上，通过成型工序的模具设计创新，达到减少烧结粘结的程度的目的。解决了长径比小于1的柱型粉末冶金含油轴承烧结粘结的难题，提高了烧结成品率，也降低了重工与废品的成本损失，效果显著。

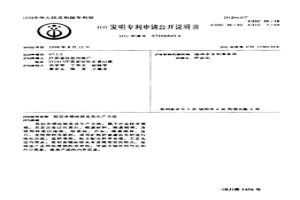

低铝含锶硅铁及其生产方法 675

 0

低铝含锶硅铁及其生产方法,属于冶金技术领域。其要点是以石英石、碳素材料、碳素钢屑、含锶物料或以硅铁、结晶硅、石灰、碳素钢屑、莹石、含锶物料为原料,采用矿热炉或感应电炉进行熔化冶炼。选料考究、配方配比科学合理、工艺先进而简易。低铝含锶硅铁具有含锶低铝的特点,是铸造产品用的理想的孕育剂,可减少铸件的气孔和白口现象,提高产品的内在质量。

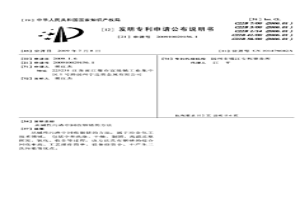

从碱性污渣中回收铟锗的方法 845

 0

从碱性污渣中回收铟锗的方法,属于冶金化工技术领域。包括中和洗涤、干燥、制团、高温还原挥发、氧化、收尘等过程,该方法具有铟锗的综合回收率高、工艺操作简单、设备投资小、不产生二次污染等优点。

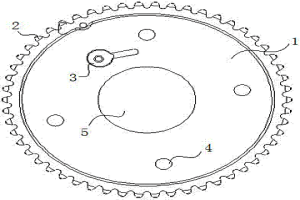

汽车自动变速箱凸轮轴计时链轮及其制备方法 903

 0

本发明公开了一种汽车自动变速箱凸轮轴计时链轮及其制备方法，该链轮包括带有中心通孔的链轮体，在链轮体的内外圆周面上分别设有外齿，在链轮体上设有若干轴向穿孔，在链轮体的一个侧面上设有异形凹陷，另一侧面上设有凸楞，所述的轴向穿孔穿过凸楞；所述的链轮体的粉末冶金组分质量百分比为：2.0-4.0%Cu，0.6-1.0%C，剩余为Fe和不可避免的杂质。该汽车自动变速箱凸轮轴计时链轮，精度极高，密度：整体6.7g/cm3以上，齿部7.0g/cm3以上；采用粉末冶金方法制作，有效解决了以往加工方法生产成本高、精度低、不良比例高等生产难点，从根本上满足产品高精度、高品质的要求。

回收锗的方法 716

 0

本发明公开了属于冶金技术领域内的一种回收锗的方法,先将低品位弱酸性锗料进行中和转化,转化时在低品位弱酸性锗料中掺入白煤粉、石灰浆、木屑和水,调节pH=8～9,再烘干或风干后制成块状原料;将块状原料置于烘炉中再加入焦碳和白煤块进行焙烧,使锗的化合物挥发并被还原后,在烟道中降温成为含锗烟尘,再进入烟尘收集装置,烟尘收集装置所收集的烟尘即为所需含锗量较高的混合物。本发明可从含锗量0.5%以下的低品位弱酸性锗料原料中回收锗,收集的烟尘中锗含量可增至15～20%。

从锗蒸馏废酸中回收铟的方法 684

 0

从锗蒸馏废酸中回收铟的方法,本发明涉及一种从锗蒸馏废酸中回收铟的方法,属于冶金化工技术领域。本发明包括浓缩、碱化、洗涤、硫酸浸出、铟萃取、铝板置换、熔铸等过程。本发明是浓缩——碱化——萃取工艺回收锗蒸馏废酸中铟的方法,该方法具有适应性强,铟的综合回收率高,不产生二次污染等优点。

多辊大口径冷轧管机的管坯送进系统 900

 0

多辊大口径冷轧管机的管坯送进系统,属于冶金行业无缝钢管制造领域,包括床身,床身包括两个丝杠前支座和两个底座,两个底座上还分别固定连接丝杠后支座,同一侧的丝杠前支座和丝杠后支座内设置丝杠,每根丝杠的后端分别通过减速机连接直流电机,每个直流电机上分别设置编码器;各丝杠上分别连接至少三个第一丝杠螺母,在每对丝杠上的第一丝杠螺母之间固定管坯托架;在床身的后端设置管坯卡盘,管坯卡盘包括卡盘体,卡盘体的左右两端分别固定第二丝杠螺母,两个第二丝杠螺母分别连接在对应的丝杠上,卡盘体内设置堵头,管坯卡盘的下方前端设置堵头装卸机构,在床身的中部下方设置可升降的芯杆托架。本发明结构紧凑、送进均匀、控制效果佳。

锗挥发氧化炉 740

 0

锗挥发氧化炉,属于冶金化工设备技术领域。包括由高温耐火砖砌筑的卧式矩形主体,主体中部设置将主体分为还原挥发室和氧化室的隔墙,隔墙上开设烟尘洞口;还原挥发室底部铺设炉板,炉板下部设落渣室,落渣室的上部沿侧壁设置环形布风风道;落渣室的上部设与环形布风风道连接的供风管;还原挥发室的外侧壁、炉板的上方布置炉门,上方布置连接吸风管道的吸风罩,氧化室侧壁上设有吸风口,氧化室的后端下部连接重力沉降烟道,吸风管道通过引风机与重力沉降烟道连接。本发明结构简单、合理,投资成本低,操作简单灵活,对原料适应性强,锗挥发率可高达90%。

高精度调速滑动齿圈及其制备方法 957

 0

本发明公开了一种高精度调速滑动齿圈及其制备方法，该调速滑动齿圈包括圈体，在圈体的内外圆周面上分别设有内齿和外齿，在圈体的外圆周面上设有凸楞与外齿相触，在凸楞上设有凹槽；所述的圈体的粉末冶金组分质量百分比为：1.35-1.65%Cu，1.58-1.93%Ni，0.45-0.55%Mo，0.54-0.66%C，0.25-0.35%MnX，剩余为Fe和不可避免的杂质。该高精度调速滑动齿圈，产品外形复杂，精度极高；密度：6.8g/cm3以上；硬度：HRB70以上；齿形精度：JIS7；齿部R弧：全周R0.2无毛刺；外径偏心：0.10mm以下；跨梢径5齿：27.05（+0.2/0)mm。采用粉末冶金R弧直接成形的方法制作，产品内径齿部R弧直接成形得到，过渡平稳且毛边控制好，使用后换挡更加顺滑、平稳，并大大降低了噪音，满足产品高精度、高品质的要求。

从锗废渣中回收锗的方法 760

 0

一种从锗废渣中回收锗的方法,涉及冶金化工技术领域,特别涉及锗高效回收的技术。步骤如下:先将锗废渣、氧化铁矿粉和煤粉按混合均匀后在混捏机内压制成团块作为入炉料;再取入炉料在挥发炉内焙烧,收集挥发锗;取焙烧后产生的炉渣粉碎至粒度小于1mm后进行磁选出铁和锗的混合物。本发明制成的团块入炉可以达到透气性好、焙烧充分、炉渣疏松的效果,有利于锗的高温挥发。经配制料后的团块进入挥发炉内高温挥发锗,在控制的条件下,二氧化锗被还原成为气态的一氧化锗而挥发,并经氧化凝聚成为二氧化锗颗粒进入收尘系统,最终在布袋收尘室内沉降得到锗烟尘。

深井泵的长轴支承结构 739

 0

一种深井泵的长轴支承结构，本发明涉及水泵技术领域，尤其涉及对深井泵长轴的支承技术的改进。提供了一种在确保长轴直线度的前提下，能够适应不停机作业的一种深井泵的长轴支承结构。所述中心支架的中孔通过铜基粉末冶金轴承与所述长轴枢接；所述中心支架包括支架毂、与所述支架毂同轴心的外环，所述支架毂与所述外环通过辐条连为一体；所述中心支架的外环上设有进水口，所述辐条上设有与所述进水口连通的水道，所述水道连通所述中孔；所述铜基粉末冶金轴承呈筒状，其筒壁上开设有进水孔，所述进水孔连通中孔。本发明构思精巧，应用成本低，适合在离心式深井泵领域广泛使用。

粉末成型机 625

 0

一种粉末成型机。涉及粉末冶金成型机的少充填机构。在填粉后,再增加一个空隙,使得上模与粉料在模穴内接触,从而避免粉料外溢。包括动力源、主轴、设于主轴一端的偏心轮、上模装置、中模装置、下模装置、芯棒、与中模装置相连的下滑柱、弹性支撑装置、脱模装置和杠杆;它还包括少填充装置;杠杆的另一侧叉延长,用以与少填充装置对应;少填充装置包括可上下运动的压力块和压力块驱动装置,压力块设置在另一侧叉延长段的上方,压力块驱动机构能驱使压力块在杠杆延长段上产生维持下、中模之间的充填腔在充粉期间体积不变的作用力,在充粉后,压力块再运动,进而驱动叉延长段、带动杠杆转动、再带动下滑柱、中模装置运动,使充填腔体积增大3-100%。

管坯卡盘 942

 0

一种管坯卡盘,涉及冶金行业无缝钢管制造技术领域,尤其是冷轧管机的技术领域,包括卡盘体,卡盘体内设置堵头,堵头上连接五个夹头,在卡盘体与堵头之间设置球面垫,球面垫与卡盘体固定连接;在卡盘体内的左右两侧分别固定导向键,导向键设置在卡盘体与堵头之间并且在球面垫的外端。通过以上设计,球面垫用于传递送进力并对堵头和管坯尾端的接触状态进行微调,对管坯的定心也起着很重要的作用。导向键用于对堵头实施径向定位,堵头上连接五个夹头,根据送进不同规格的管坯可以调整夹头。本发明结构简单、紧凑,装夹效率高并且可减轻操作者的劳动强度,减小和克服管坯在送进时表面产生的缺陷,提高钢管性能。

高精度环保节能粉末成型齿轮 952

 0

一种高精度环保节能粉末成型齿轮，属于粉末冶金技术领域。本发明通过混合后的混合料密度和成分更均匀，合理的烧结、热处理，使得粉末冶金齿轮的强度和硬度都得到了提高；通过特定的成分配比，使得生产的齿轮齿面硬度高、强度大、精度高，耐磨性得到提高，且适于大批量快速生产高性能齿轮。
