四川宜宾有色金属理论与应用

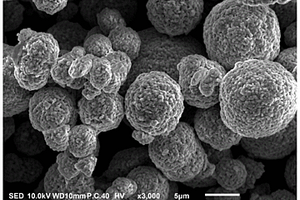

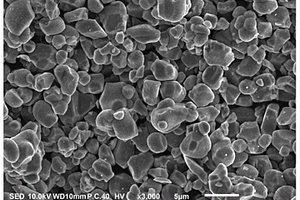

单晶三元正极材料的改性方法 1047

 0

本发明公开了一种单晶三元正极材料的改性方法，将含有镍钴锰三元素的前驱体与掺杂剂金属可溶盐混合后加入纯水中搅拌均匀，然后进行喷雾干燥得预处理后的前驱体；将预处理后的前驱体在氧化气氛下进行低温烧结，得低温烧结产物；将低温烧结产物和锂源混合均匀，然后在氧化气氛下进行高温烧结，得掺杂改性的单晶三元正极材料。本发明通过将前驱体和掺杂剂先进行低温预烧，预烧后大部分的掺杂剂以氧化物形态均匀包覆在前驱体表面，再将预烧后的前驱体与锂盐进行高温烧结，防止掺杂剂在三元正极材料表面形成氧化物的包覆层，减小了三元正极材料的内阻，大大提高了锂离子电池的循环稳定性。

高镍三元正极材料及其制备方法与电池 761

 0

本发明公开了一种高镍三元正极材料及其制备方法与电池，属于电池技术领域。该制备方法包括：将锂源、钽源、锆源和硅源与醇洗后的一烧料混合，随后干燥，二次烧结；锂元素、钽元素、锆元素以及硅元素的物质的量之比为1‑1.5:0.5‑1:0.1‑0.5:1；四种添加元素的总质量为一烧料的1‑2wt%；一烧料的分子式为LiNixCoyMn1‑x‑yO2，其中，0.7≤x≤1，0≤y≤0.3。该方法能够在一烧料的表面形成Li1+xTa1‑xZrxSiO5包覆层，有利于改善材料的结构和热稳定性。该包覆层本身具有较高的锂离子导电性，可维持良好的倍率性能。由此得到的正极材料可提高电池循环稳定性和倍率性能。

无钴二元单晶材料及其制备方法 886

 0

本发明涉及锂电材料技术领域，公开了无钴二元单晶材料及其制备方法。制备方法包括：将成分为无钴二元前驱体、氢氧化锂以及复合掺杂元素的混料依次进行包覆前烧结、细化处理、包覆金属氧化物以及包覆后烧结；无钴二元前驱体的化学式为NixMn1‑x(OH)2，0.6≤x≤1.0，混料中锂元素与无钴二元前驱体中过渡金属元素的摩尔比为1.03～1.05:1，复合掺杂元素包括质量比为4:2.5～3.5:5.5～6.5的锆、铝和钨，锆占混料总质量的1～3‰。无钴二元单晶材料，采用上述方法制得。该制备方法能制得性能堪比同系列含钴三元正极材料的无钴二元单晶材料，该无钴材料成本低。

高镍三元正极材料的制备方法及所制备的高镍三元正极材料 932

 0

本发明公开了一种高镍三元正极材料的制备方法，将含有三元正极材料的前驱体与锂源混合均匀，然后将混合物料压实，将压实后的混合物料在氧气气氛下进行低温烧结，得低温烧结产物；所述低温烧结温度为550～650℃、烧结时间为3～8h；将低温烧结产物和添加剂混合均匀，然后在氧气气氛下进行高温烧结，然后冷却、研磨、过筛，即得掺杂改性的高镍三元正极材料；所述高温烧结温度为700～950℃、烧结时间为8～15h。本发明通过先混合压实锂盐和前驱体然后预烧，后加添加剂烧结的方式，获得了浅层掺杂和包覆的高镍三元正极材料，极大提高了材料的倍率性能和循环寿命；同时所得的高镍三元正极材料降低了残余碱，提高了锂盐的利用率。

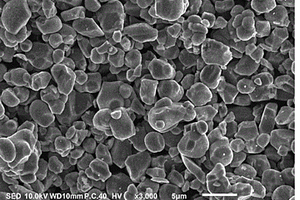

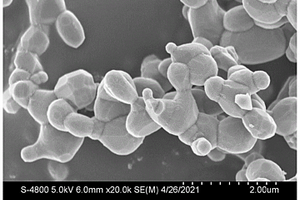

具有单晶形貌的高镍层状正极材料及其制备方法 804

 0

本发明公开了一种具有单晶形貌的高镍层状正极材料的制备方法，包括如下步骤：S1、将所述前驱体置于管式炉中，在惰性气氛下控制温度在900～1000℃下热处理1～3h，得到中间产物；S2、将锂盐与所述中间产物按照摩尔比1.01～1.10:1的比例进行配锂后置于管式炉中，在氧气氛围中控制温度在750～950℃下热处理12～18h。其优点是：1)本发明的前驱体合成方法可以有效减小前驱体制备难度，缩短前驱体制备时间，且后续更容易生成单晶形貌。2)与一步煅烧相比，本发明的方法可以有效降低后续高镍层状正极材料的形成温度，降低能耗，减少高温带来的锂损耗，节约实际工业生产的成本，同时更易形成单晶形貌且控制容量。

低成本磷酸铁清洁生产方法 932

 0

本发明公开了一种低成本磷酸铁清洁生产方法，包括如下步骤：S1、向湿法粗磷酸中加入磷矿反应；S2、稀释净化后磷酸；S3、溶铁反应；S4、澄清磷酸二氢亚铁溶液；S5、精制澄清磷酸二氢亚铁溶液；S6、蒸发浓缩；S7、澄清浓缩磷酸二氢亚铁溶液；S8、调节pH，结晶反应；S9、洗涤，得到净化二水磷酸铁；S10、去除游离水、去除结晶水，经破碎、筛分、包装得到锂离子电池正极材料的原料磷酸铁。其优点是：制得的磷酸铁产品质量指标完全能够满足作为锂离子电池正极材料的原料磷酸铁的要求，并且生产成本相对于传统生产方法降低了约3000元/吨，实现了在扩大锂离子电池正极材料的原料磷酸铁生产原料选择范围的前提下还能够降低生产成本。

一体化太阳能文化宣传栏 934

 0

本实用新型提供一种一体化太阳能文化宣传栏，包括宣传栏本体，所述宣传栏本体的上设有太阳能光伏板、控制器、LED光源、锂电池组；所述控制器用于检测太阳能光伏板的电压以及锂电池组的电压并将两种电压进行比较，若太阳能光伏板的电压高于锂电池组的电压，所述控制器控制LED光源关闭，若太阳能光伏板的电压低于锂电池组的电压，所述控制器控制LED光源打开。本实用新型的宣传栏能在夜间自动发光来吸引路人的眼球，真正做到宣传和广告的作用；解决了现有技术中的宣传栏只能白天使用展示而不能夜间人流较大时展示的固有痼疾。

组合式电芯的电极装配装置 1060

 0

本实用新型涉及电芯生产相关技术领域，具体为一种组合式电芯的电极装配装置，包括装配台，装配台的内壁焊接有安装架，安装架的内部转动连接有传送带，传送带的内部设有固定槽，安装盘的内部设有安装槽，装配架的内壁螺接有第三气缸，有益效果为：安装盘的内部设置有多组安装槽，在对第一组锂电池电芯进行电极装配时，两个工作人员分别将正极电极与负极电极放置在另一组装配架内，并调节第三气缸，通过夹持板对正负电极进行固定，当完成一组锂电池电芯的装配后，启动减速电机，使得另一组正负电极转动至另一组锂电池电芯的两端，两组锂电池电芯电极装配的间隙小，进而提高了装配效率，适合推广。

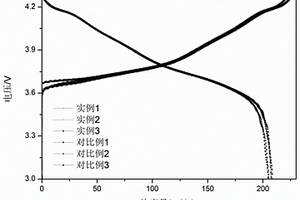

三元正极材料的制备方法、三元正极材料和应用 1072

 0

本发明公开了三元正极材料的制备方法、三元正极材料和应用，涉及锂离子电池技术领域。三元正极材料的制备方法包括：将前驱体、锂盐和添加剂混合后，先进行低温真空动态热处理再进行烧结；其中，低温真空动态热处理是在搅拌的条件下，控制温度为480~550℃、真空度为‑5~‑8Pa进行热处理，热处理时间为3~10h。通过在烧结之前进行低温真空动态热处理，可以有效促进原材料中氢元素以水的形态脱出，生成金属氧化物和熔融态氧化锂，前驱体脱水产生的大量空隙会吸附熔融氧化锂和纳米级的添加剂，既保证物料间的均匀性又提高了原料的反应活性。在烧结之后，可以显著降低产品中残碱含量，达到制备低残碱值的正极材料的目的。

高压电三元正极材料及其制备方法 724

 0

本发明涉及锂电材料技术领域。公开了高压电三元正极材料的制备方法，包括：将镍钴锰前驱体、碱、镍盐和锰盐在溶液体系中混合反应使镍盐和锰盐完全沉淀；反应完全后固液分离，得到表面包覆有镍锰前驱体材料的包覆改性三元前驱体，将包覆改性三元前驱体与锂源混合烧结，锂源中锂的摩尔量与包覆改性三元前驱体中的金属元素的摩尔量总和之比为1~1.05:1。高压电三元正极材料，采用上述制备方法制得。本申请提供的方法采用共沉淀的方式制备表面包覆有镍锰氧化层的三元正极材料，这种方法简单，设备通用性强，制得的材料电导率高，长时间使用后金属溶出低。

正极材料及其制备方法与电池 652

 0

本发明公开了一种正极材料及其制备方法与电池，属于锂电池技术领域。该正极材料的制备方法包括：将三元前驱体与锂源的混合物与胶合剂共同制备成柱状材料；于真空密闭环境下，将至少两个柱状材料在旋转条件下相互摩擦，以使摩擦位置所含的锂源熔化，收集摩擦掉落的物料进行烧结。该方法利用物料的相互摩擦实现了物料的混合及升温的双重效果，既能使物料均匀混合，又避免了传统物料混合设备不能在高温下工作的限制；上述过程中，相互接触并摩擦的区域会在摩擦的瞬间自己产生足够的高温使得锂源熔化，不需要维持物料的高温环境，避免了传统炉窑预烧工艺下的缓慢升温和缓慢进料导致的热量消耗。由此得到的正极材料电性能，尤其是循环性能较好。

低残碱高镍三元正极材料、其制备方法及应用 679

 0

本发明公开了一种低残碱高镍三元正极材料、其制备方法及应用，涉及锂电池技术领域。低残碱高镍三元正极材料的制备方法包括：将含镍的前驱体和锂盐进行预烧结得到预烧料，将预烧料和掺杂剂进行一次高温烧结；在预烧结时控制在微负压的条件下进行，可以充分排出锂盐的水和前驱体与锂盐初步反应产生的二氧化碳；在一次高温烧结时先控制在微负压的条件下烧结，排出大量反应产生的水和二氧化碳，再采用微正压烧结，使反应充分进行得到完整结构的三元材料半成品。制备得到的产品中残碱值很低，且保证了材料的电性能，工艺简便易行。

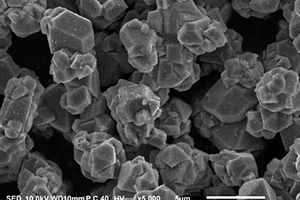

镍锰尖晶石型正极材料及其制备方法和应用 987

 0

本发明公开了一种镍锰尖晶石型正极材料及其制备方法和应用，属于锂离子电池材料技术领域。其制备方法包括以下步骤：将二元前驱体NixMn1‑x(OH)2，其中，x=0.24‑0.26，与含锂化合物混合均匀后进行一次烧结；再将一烧物料过筛分散后，与LiF混合均匀进行二次烧结，制备得到镍锰尖晶石型正极材料。在制备过程中，引入LiF包覆，在正极材料里面引入强氧化性的F元素，减少表面Mn3+的形成，亦在正极材料里面引入Li元素，可以更好地与镍锰酸锂材料相容，形成更牢固的化学键，最终达到在镍锰酸锂材料材料表面形成一层均匀、牢固的保护层的目的，使包覆后的镍锰尖晶石型正极材料的容量以及循环性能得到显著提升。

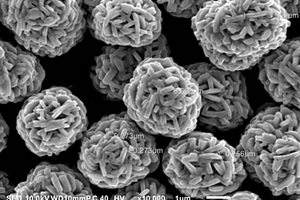

三元正极材料及其制备方法 816

 0

本发明涉及锂电材料技术领域，公开了三元正极材料及其制备方法。制备方法包括：将浓度≥10mol/L的碱性溶液与浓度≥2mol/L的前驱体金属盐溶液按照溶液中氢氧根与前驱体金属盐中金属离子的摩尔比≥2混合，混合反应0.1~60min，反应结束后将得到的沉淀去除水分得到三元前驱体纳米粉体；将氢氧化锂与三元前驱体纳米粉体混合进行球形化处理，并使三元前驱体纳米粉体负载在氢氧化锂颗粒上得到初级颗粒材料；将初级颗粒材料烧结。该方法简单、快捷、成本低，对于氢氧化锂的颗粒粒度没有严格要求，不需要担心前驱体破碎的问题；纳米级的前驱体反应活性高，锂源与前驱体的自动分散效果好。三元正极材料，采用上述制备方法制得。

一体化便捷式太阳能路灯灯头 607

 0

本实用新型涉及照明技术领域，公开了一种一体化便捷式太阳能路灯灯头，包括太阳能电池组件、锂电池组、壳体、LED光源、带有一键式插线的控制器，所述壳体一侧镶嵌固定有锂电池组，另一侧固定有LED光源，控制器位于锂电池组与LED光源之间；控制器分别电气连接锂电池组合LED光源，并通过一键式插线连接太阳能电池组件。本实用新型的有益效果是：本实用新型将太阳能路灯的锂电池组、LED光源和控制器整合固定于壳体内部，并利用控制器的一键式插线连接太阳能电池组件，与现有技术相比，大幅减少了太阳能路灯的零散组件，同时一键式插线代替了传统的接线方式，安装更为方便；同时由于壳体直接集成了锂电池组、LED光源和控制器，在运输时，以灯头壳体为单位，可满足大批量的快速运输。

高镍正极材料的湿法表面处理方法及所得材料和应用 776

 0

本发明公开了一种高镍正极材料的湿法表面处理方法及所得材料和应用，属于锂电材料技术领域。高镍正极材料的湿法表面处理方法包括：使用强氧化性气体对水洗压滤后的含水高镍正极材料进行循环吹扫，以降低高镍正极材料表面的残碱，其中，强氧化性气体为ClO2、Cl2、Cl2O和Cl2O7中的一种或几种，且强氧化性气体的用量为高镍正极材料总质量的0.1%‑0.5%。如将强氧化性气体ClO2气体通入到水洗压滤后的含水物料里，使其与压滤料表面残留在水中的残碱发生反应，生成更易溶于水的亚氯酸锂和氯酸锂，更利于在吹扫过程中被带走，即使残留在物料中的亚氯酸锂和氯酸锂也不增加材料的残碱值，实现了对物料残碱值的明显降低。

降低高镍正极材料表面残碱的方法及所得材料和应用 758

 0

本发明公开了一种降低高镍正极材料表面残碱的方法及所得材料和应用，属于锂电材料技术领域。其包括：将高温焙烧得到的高镍正极材料在强氧化性气体存在下，于20℃‑40℃下振动处理10min‑60min，以降低高镍正极材料表面的残碱，其中，强氧化性气体为ClO2、NO2、Cl2、Cl2O和Cl2O7中的一种或几种。该方法是一种免水洗去除锂电材料表面残碱的方法，利用强氧化性物质如二氧化氯可与碱性物质反应的特性，使ClO2在一定温度下与锂电材料上的残碱反应生成无碱性的锂盐，从而在有效降低残碱指标的同时还为锂电材料保留了有用的锂成分，对材料在后续的电化学性能提升具有明显的效果。

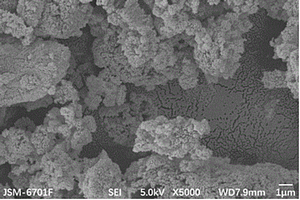

正极材料前驱体、正极材料及其制备方法与电池 981

 0

本发明公开了一种正极材料前驱体、正极材料及其制备方法与电池，属于电池技术领域。该前驱体的制备方法包括：将PVP溶液与硅源、锂源、铁源及磷源的混合料进行球磨，干燥，得到与分子式为Li2‑xFeSi1‑xPxO4/C的正极材料对应的前驱体，x=0.05‑0.15；硅源为气相纳米二氧化硅，锂源包括碳酸锂、氢氧化锂和乙酸锂中的至少一种，铁源包括草酸铁和铁的氧化物中的至少一种，磷源包括磷酸二氢铵和磷酸二氢锂中的至少一种。通过上述各原料配合进行高价非金属磷离子掺杂，解决了目前磷酸铁锂中锂离子扩散系数低和电子电导率低的问题。相应的正极材料和电池具有较高的锂离子扩散系数、电子电导率及能量密度，安全性良好。

降低高镍三元正极材料表面残余碱的方法及所制得的高镍三元正极材料、锂离子电池 823

 0

本发明公开了一种降低高镍三元正极材料表面残余碱的方法，将高镍三元正极材料与洗涤液混合搅拌均匀，形成浆料；然后对浆料进行压滤、干燥，再对干燥所得产物进行烧结，得低残余碱的高镍三元正极材料；所述洗涤液为Li⁺的浓度为500ppm～3000ppm的碱性洗涤液。本发明创造性的采用Li⁺的浓度为500ppm～3000ppm的碱洗涤液来洗高镍三元正极材料表面的残余碱，能够有效地溶解高镍正极材料表面的残余碱(LiOH和Li₂CO₃)，同时可以有效减少正极材料与水反应导致的材料晶格中Li⁺的析出、抑制了Li⁺的溶解，进一步提升高镍三元正极材料高温循环性能和高温存储性能。

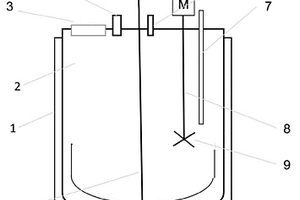

锂电池正极材料水洗包覆釜 1024

 0

本实用新型公开了一种锂电池正极材料水洗包覆釜，包括釜体、进料口、进水口、出料口、搅拌轴、搅拌电机、U形搅拌桨；所述釜体的内腔设置有与搅拌轴平行的分散轴，所述分散轴、连接分散电机，所述分散轴的上设有分散盘；所述釜体的上部设有辅料进口，所述辅料进口连接有辅料加料管，所述辅料加料管在釜体内腔靠近分散轴且与分散轴平行设置。本实用新型的辅料加料管与分散轴平行设置、且靠近分散轴，辅料加料管深入物料中，辅料加料管出口与分散盘在同一水平位置或略高于分散盘，因此在水洗或包覆过程中，待水洗物料或辅料加入液体中后即被分散盘搅拌均匀的溶于液体中，大大提高了加入后物料的分散性。

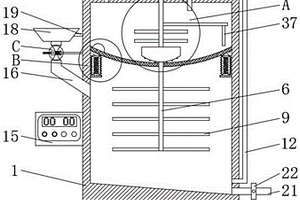

高效锂电池加工用极片涂布浆料配料混合装置 593

 0

本实用新型公开了高效锂电池加工用极片涂布浆料配料混合装置，包括外壳，所述外壳的上部设置有电机、循环泵、进水管和第一通孔。有益效果：本实用新型采用了紧固板，当需要闭合进料管时，相向按压两组按压板，两组连接杆、两组安装板和四组直角板做相向运动，此时第一伸缩弹簧处于压缩状态，两组卡板会与尼龙绳分离，此时可固定尼龙绳，向固定板的方向推动紧固板，四组第二伸缩弹簧处于压缩状态，当紧固板的一端与尼龙绳的侧壁将收紧布闭合时，松开两组按压板，第一伸缩弹簧受自身弹力作用，抵住两组卡板与尼龙绳的侧壁紧密接触，停止运动，完成进料管的闭合，通过设置的紧固板，便于控制进料管的开闭，且避免涂料的吸附。

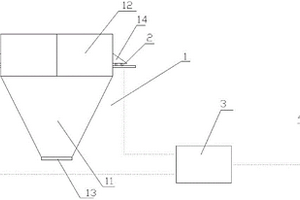

氢氧化锂生产过程的计量系统 1049

 0

本实用新型公开了一种氢氧化锂生产过程的计量系统，包括料仓、称重模块、DCS系统和报警模块；所述称重模块设置在料仓上，DCS系统分别与报警模块和称重模块通讯连接；所述料仓包括盛料斗、支撑筒、出料口和支撑耳；所述支撑筒设置在盛料斗上部位置，所述出料口设置在盛料斗下端位置，盛料斗、支撑筒和出料口均贯通设置，所述支撑耳沿支撑筒的外壁周向均匀设置；所述称重模块设置在支撑耳附近，并与支撑耳接触；通过DCS系统对接收到的称重数据进行持续记录和保存，方便后期进行数据查询，从控制角度保证了生产过程的连续性；实现了料仓重量进行了持续记录，对生产过程起到了趋势监控作用，更好的控制了生产过程。

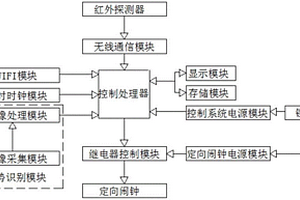

采用锂电池供电的降噪音箱 879

 0

本实用新型公开了一种采用锂电池供电的降噪音箱，包括控制系统、手势识别模块，红外检测模块、驱动模块、供电模块；所述控制系统包括控制处理器、显示模块、存储模块、实时时钟；所述手势识别模块包括图像采集模块、图像处理模块；所述红外检测模块包括红外探测器、无线通信模块；所述驱动模块包括继电器控制模块、定向闹钟。通过数个模块以及电路的配合使用实现音箱定向播放闹铃功能以及手势是被功能的实现，更加智能化。

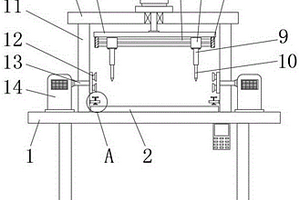

高效锂电池加工用极片分切装置 1021

 0

本实用新型公开了高效锂电池加工用极片分切装置，包括工作台，所述工作台的顶部表面中间位置处设有放置板，且放置板的两侧均设有挡板，所述挡板的顶部表面设有横板，且横板的顶部表面中间位置处安装有气缸。有益效果：本实用新型通过电动滑块在导轨中移动，使得电动滑块底部表面上的切割刀随着电动滑块同步移动，能够有效对切割刀之间的距离进行调节，便于切割出不同大小的极片，减少本装置在使用时的局限性，解决了现有的极片分切装置的切割刀不便于进行调节的问题，便于对极片进行切割，切割刀的位置调节完成后，在通过转动固定块上的螺纹杆，使得螺纹杆一端的压板与放置板上的极片的顶部表面相互抵接，能够有效对极片进行固定。

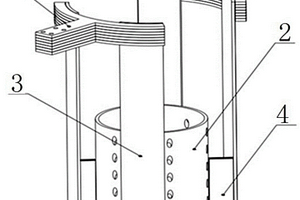

金属锂电解槽阴极结构及电解槽 897

 0

本发明公开了一种金属锂电解槽用阴极结构，包括出电板、阴极筒、导电柱和连接板，出电板为扇形结构，具有一个连接端，出电板的扇形结构的两端分别与导电柱连接，导电柱与连接板连接，连接板与阴极筒连接。本发明的有益效果在于：将阴极件放置在电解槽的槽盖上，采用绝缘块支撑。避免了阴极在电解槽槽体上开孔，解决了电解槽中电解质泄漏问题。阴极件上的出电板上的圆孔直径：Φ10～Φ30mm，扇形夹角a：90～150°。阴极筒上斜孔直径：Φ10～Φ30mm；斜孔的开孔率：5‑20％。在阴极上开孔后，电解质能够通过斜孔迅速进入到电极区域内，将电极区域内的热量迅速带出，使电解槽电极区域的局部高温现象得到解决。应用本发明能够使电解槽长期稳定运行。

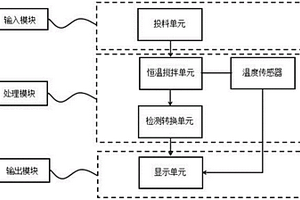

用于锂离子电池正极材料的pH检测装置 1004

 0

本实用新型涉及自动控制技术领域，尤其是一种用于检测锂离子电池正极材料的pH的装置，输入模块包括投料单元，所述处理模块包括恒温搅拌单元、温度传感器以及检测转换单元，所述输出模块包括显示单元；其中，输入模块的投料单元制备待检悬浮液，在恒温环境下通过处理单元的恒温搅拌单元进行搅拌，使悬浮液中颗粒表面的残余碱充分溶解在水中；温度传感器实时采集恒温搅拌单元内部温度，检测转换单元检测搅拌完成悬浮液的pH值后转换为数字信号，将转换后的pH数字信号值通过与其连接的显示模块进行显示。该装置能同时测定多个样品的pH值，有效降低劳动强度、提高生产效率，同时操作、维护、使用方便，投入成本低。

圆柱形锂电池布卷绕成型设备 728

 0

本实用新型公开了一种圆柱形锂电池布卷绕成型设备，包括安装板和丝杠，所述安装板正立面安装有丝杠，且丝杠上下设置有两个，并且丝杠表面安装有滑块，所述滑块表面竖直安装有第一气缸，且位于上方的第一气缸的活塞杆底面固定安装有上安装座，并且位于下方的第一气缸的活塞杆底面固定安装有下安装座，所述上安装座底面焊接有上抵接座。有益效果：本实用新型采用了丝杠、第一气缸、上抵接块、下抵接块、切刀和刀槽，丝杠、第一气缸、上抵接块、下抵接块、切刀和刀槽的设置完成自动化对电池材料进行卷绕，结构简单，成本低廉，解决了传统设备气缸数量众多，容易出现损坏的情况，运行更加稳定，同时检修和维护成本更加低廉。

锂离子电池极片碾压装置 969

 0

本实用新型公开了锂离子电池极片碾压装置，包括固定座，固定座上安装有上压辊和下压辊，上压辊和下压辊完成碾压步骤，位于上压辊上方的固定座以及位于下压辊下方的固定座上均安装有一残留物清理装置，残留物清理装置包括风箱、毛刷和风罩，风箱通过抽风管与抽风机连接，风箱的底部可拆卸安装有毛刷，毛刷与对应的上压辊和下压辊的辊面接触，风箱的底部还安装有风罩，毛刷位于风罩内，风箱的底部还开设有抽风孔，抽风孔与风罩的内腔连通。本实用新型的有益效果是：通过残留物清理装置，能够使得残留物通过毛刷将其脱离压辊，残留物脱离压辊后，能够被负压吸走，在负压吸走残留物的过程中，会在压辊的表面形成风流，从而能对压辊进行风冷。

锂电池单晶三元正极材料粗碎设备 753

 0

本实用新型公开了锂电池单晶三元正极材料粗碎设备，包括储存料仓、破碎装置和筛分装置，所述破碎装置包括一级对辊机组和二级对辊机组，所述一级对辊机组安装于储存料仓的下端，所述一级对辊机组安装于筛分装置的上端；所述筛分装置底部的下料口与二级对辊机组连通，所述侧面的出料口连接有输送料仓；所述储存料仓第二进料口连接有真空上料机，所述真空上料机与输送料仓连接。本实用新型通过将单晶三元正极材料一次烧结后的物料首先送至一级对辊机组破碎后再送入筛分装置进行筛分，将筛网拦截后的块状物料经输送料仓送入一级对辊机组再次破碎，而筛网下的物料经二级对辊机组破碎，大大提高了破碎产能和破碎后物料的粒径均匀度。

锂电池加工中的自动组装设备 703

 0

本实用新型公开了一种锂电池加工中的自动组装设备，包括机箱和双轴伺服滑台，所述机箱内壁安装有双轴伺服滑台，且双轴伺服滑台的滑块一侧表面固定安装有焊接机构。有益效果：本实用新型采用了双轴伺服滑台、夹板、贯流风轮和风箱，在进行电池的焊接过程中，首先将夹板和电池放入到外框中，双轴伺服滑台带动焊接机构移动，焊接机构穿过卡槽焊接电池两端，一次性完成双面焊接，从而大大提高了焊接效率，在焊接的过程中，贯流风机启动，带动贯流风轮高速转动，从而产生向下的风幕，将焊接过程中产生的火星吹落到机箱内底面，避免火星四溅沾染到电池表面形成斑点，从而提高了焊接质量，提高了电池表面美观度，提高了产品竞争力。
