四川攀枝花有色金属电冶金技术理论与应用

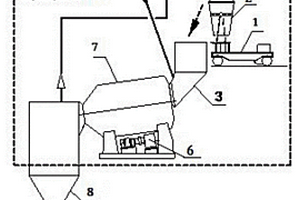

氯化炉收尘渣翻渣搅拌干式密封处理系统 683

 0

本实用新型涉及一种氯化炉收尘渣翻渣搅拌干式密封处理系统，属于冶金废渣处理技术领域。包括搅拌器(7)，搅拌器(7)为筒状结构且出料端为锥形结构，搅拌器(7)的锥形结构内壁上设有螺旋板(72)，搅拌器(7)中部内壁上间隔设有若干推料板(71)，推料板(71)沿搅拌器(7)长度方向呈螺旋状布置，推料板(71)与搅拌器(7)内壁连接处设有弧形开口(711)。本系统在搅拌器(7)中部筒体内设置推料板(71)，在出料端设置螺旋板(72)，延长了生石灰和氯化废渣的接触时间，两者混合更加均匀，实现生石灰和氯化废渣的中和，符合环保的要求。解决现有干法处理生石灰和氯化废渣混合不均，易水解产生氯化氢污染大的问题。

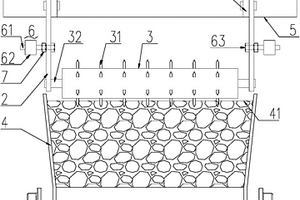

烧结机自动打孔机 766

 0

本实用新型属于冶金领域，具体的是烧结机自动打孔机。包括吊耳、拉杆、滚筒和转动轴。所述滚筒表面均匀布置多个打孔钉，所述打孔钉垂直于滚筒表面设置。所述转动轴固定在滚筒上，转动轴的轴线与滚筒的轴线重合。所述拉杆一端与转动轴转动配合连接，另一端同吊耳活动连接。所述拉杆上沿拉杆的长度方向设置有滑道，设置有配重，所述配重可拆卸设置于拉杆上的滑道上，可沿滑道调整位置。设置有配重限位件，所述配重限位件设置在配重上，配合拉杆实现配重的定位。该烧结机自动打孔机能够满足其对物料表面压力可调的要求，能适应不同软硬程度的物料表面，适用范围广；且该装置结构简单、使用及维护方便、成本低廉。

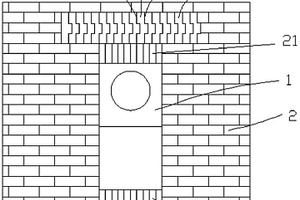

RH真空室合金溜槽 1029

 0

本实用新型涉及一种RH真空室合金溜槽，属于冶金窑炉技术领域。本实用新型包括由合金溜槽方砖砌筑而成的溜槽本体，溜槽本体的四周为由衬砖砌筑形成的衬砖区，衬砖区内设有锁砖区，锁砖区由锁砖砌筑而成，锁砖具有沿溜槽本体宽度方向呈相对设置的第一侧面和第二侧面，第一侧面具有凸块、第二侧面具有凹槽，相邻两件锁砖通过凸块与凹槽相配合实现锁扣，锁砖区设于溜槽本体上方，且使得锁砖区在水平面的投影可将溜槽本体在水平面的投影完全覆盖。采用本实用新型后，对合金溜槽方砖进行挖补时，拆除过程中锁砖区及其上方的衬砖不会垮塌，只需对合金溜槽方砖及其周围的少量衬砖进行拆除和恢复，减少了用砖量，缩短了工期。

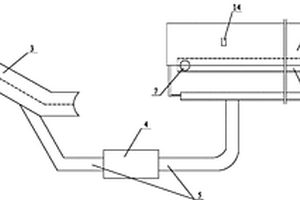

用于捣固焦炉的煤气混合调节装置 714

 0

本实用新型公开了一种煤气混合调节装置，尤其是公开了一种用于捣固焦炉的煤气混合调节装置，属于冶金生产设备设计制造技术领域。提供一种能方便的将集炉煤气导为高炉煤气进行加热的用于捣固焦炉的煤气混合调节装置。所述煤气混合调节装置包括煤气混合器、过滤器和流量调节组件，所述的流量调节组件串接在所述的过滤器上，所述的煤气混合器串接在所述捣固焦炉的高炉煤气输送管道上；串接有所述流量调节组件的所述过滤器的一端与所述的煤气混合器连接，另一端与所述捣固焦炉的焦炉煤气输送管道连接。

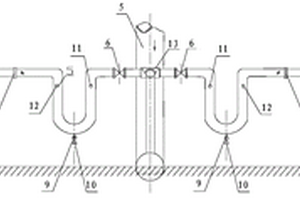

用于筛运焦皮带系统的除尘装置 1055

 0

本实用新型公开了一种除尘装置，尤其是公开了一种用于筛运焦皮带系统的除尘装置，属于冶金设备设计制造技术领域。提供一种能对筛运焦皮带系统进行整体除尘的用于筛运焦皮带系统的除尘装置。所述除尘装置包括筛运焦皮带和连接在推焦地面除尘站上的推焦除尘主管道，还包括抽风系统、推焦除尘管道和密封系统，所述筛运焦皮带通过所述的密封系统密封，所述抽风系统串接在所述推焦除尘管道上，所述推焦除尘管道的出气端与所述的推焦除尘主管道连通，所述推焦除尘管道的吸气端分别同时与所述筛运焦皮带的机头处和机尾处的密封系统连通。

从碱性钒液除磷渣中回收钒的方法 1002

 0

本发明属于化工冶金技术领域，具体涉及从碱性钒液除磷渣中回收钒的方法。本发明所要解决的技术问题是提供流程短、提钒效率高的从碱性钒液除磷渣中回收钒的方法。该方法包括如下步骤：a、将碱性钒液除磷渣干燥，配加石油焦混合均匀，研磨至粒度在200目以下；b、向研磨后物料中加水进行造粒，所得球团干燥，置于氯化反应器中，升温至600℃～800℃，通入氯气和氮气进行氯化反应，氯化反应过程中，将反应器内逸出的气体挥发物冷凝，得到冷凝产物；c、将步骤b所得冷凝产物加入氨水中，固液分离得到沉淀，将沉淀干燥，煅烧得五氧化二钒。本发明方法针对除磷渣提钒，提高了提钒效率，抑制了磷的氯化，可制备得到高纯五氧化二钒。

钒渣低钙焙烧酸浸提钒的方法 641

 0

本发明涉及钒的湿法冶金技术领域，具体涉及钒渣低钙焙烧酸浸提钒的方法。本发明所要解决的技术问题是提高能够实现钒渣低钙焙烧，降低二次残渣中的钙、硫含量的钒渣低钙焙烧酸浸提钒的方法。该方法是：a、钒渣和石灰石按CaO/V₂O₅重量比为0.15～0.25混合，焙烧，得焙烧熟料；b、向焙烧熟料中加入浸出剂1进行一次浸出，固液分离得一次含钒浸出液和一次残渣；c、向一次残渣中加入浸出剂2进行二次浸出，控制浸出终点的pH值，固液分离得二次含钒浸出液和二次残渣；所述二次含钒浸出液作为浸出剂1返回步骤b使用。采用本发明方法可实现回收利用钒渣中的钒、锰资源，同时降低尾渣中钙、硫含量。

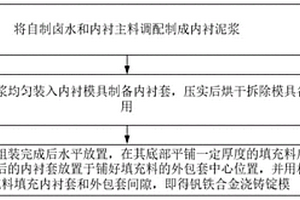

钒铁合金浇铸锭模及其制备方法 697

 0

本发明涉及冶金领域，具体公开了一种钒铁合金浇铸锭模及其制备方法，钒铁合金浇铸锭模包括内衬套和外包套，内衬套外侧与外包套之间填充有填充料，且内衬套内侧形成有容纳浇注料的腔体。本发明通过将钒铁合金浇铸锭模按照不同结构和组成分别进行制备，能够实现锭模的模块化和规格化制备，还能实现炉体的快速组装和拆炉，并减少容积误差；通过对浇铸锭模内衬套按照一定组成和配比进行的模块化制备，能够显著降低炉衬侵蚀、降低渗合金产生量，同时提高合金饼表面光洁度；通过将钒铁合金浇铸锭模按照不同结构和组成分别功能化分类，可实现钒铁浇铸锭模填充料及外衬套的循环利用。

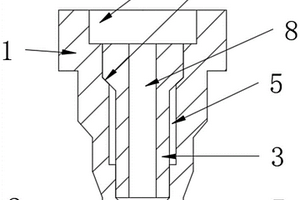

用于真空气雾化制备金属粉末的喷嘴 1041

 0

本发明属于粉末冶金技术领域，特别是涉及用于真空气雾化制备金属粉末的喷嘴。本发明提供一种用于真空气雾化制备金属粉末的喷嘴，包括喷嘴本体，在喷嘴本体上端面设置有金属液导流腔，在喷嘴本体下端面设置有喷孔，喷孔为圆形孔，喷孔和金属液导流腔连通；喷孔内侧壁设置有多条螺旋形凹槽。本发明在喷孔内侧壁设置多条螺旋形凹槽，这样设置以后，金属液在重力及负压作用下，将会在喷孔底部向四周开散式喷出，为金属熔融液克服表面张力破碎提供了动力，并且扩大了第一次喷吹高压气体的破碎空间，为第二次喷吹高压气体二次细化和分离破碎提供了有利条件，有利于降低金属粉末粒度，而且可有效降低卫星球比例，提高金属粉末的细粉率、成材率及适用性。

用于铁水脱硫的旋转喷枪 807

 0

本发明公开了一种旋转喷枪，尤其是公开一种用于铁水脱硫的旋转喷枪，属于冶金生产设备设计制造技术领域。提供一种可将搅拌法与喷吹法巧妙结合在一起的用于铁水脱硫的旋转喷枪。所述的旋转喷枪包括中心喷管和外套管，所述的中心喷管沿轴向穿套在外套管的轴向中心处，所述的旋转喷枪还包括浮渣搅拌结构和防护隔离结构，所述的浮渣搅拌结构布置在所述外套管的中上部；工作过程中的外套管通过所述的防护隔离结构与高温铁水隔开，漂浮在铁水液面以上的脱硫浮渣通过所述的浮渣搅拌结构在旋转喷枪旋转的过程中与液面位置处的铁水搅拌混合。

富集含钒钢渣中钒的方法 1129

 0

本发明公开了一种富集含钒钢渣中钒的方法，富集法是先将含钒钢渣粉碎并酸浸，然后进行一次磁选，再将一次磁选后的物料与聚集剂溶液一起研磨，研磨后先对物料进行水洗，再进行二次磁选，随后对二次磁选后的物料进行熔炼，并浇注成铁锭，完成钒的富集。采用本发明中的富集含钒钢渣中钒的方法可以实现含钒钢渣的回收利用，不仅可以提升经济效益，而且可以避免钢渣堆放等带来的环境污染。采用本发明中的富集方法，可以将含钒量在1％以下的钢渣转变成含钒量在6％以上冶金原料，实现含钒钢渣回收利用的目的。

高品质AlV55合金的生产方法 1102

 0

本发明涉及冶金领域，公开了一种高品质AlV55合金的生产方法。该方法包括以下步骤：(1)将纯度≥99.5质量％的V2O5、纯度≥99.7质量％的金属Al和纯度≥98.5质量％的CaO按照质量比1：0.88～0.90：0.12～0.16加入料罐中混合；(2)将混合后的物料分3～5次装入反应炉中，且每次装完物料后均进行压缩排气；(3)采用点火剂引发物料进行铝热反应；(4)待反应平稳后将反应炉炉体推入真空室内抽真空并通入氩气；(5)冷却后拆炉，得到高品质AlV55合金。本发明所述方法制得的AlV55合金的成品率高，杂质元素含量低，AlV55合金质量高。

萃取法制备高纯草酸氧钒的方法 771

 0

本发明涉及湿法冶金技术领域，公开了一种萃取法制备高纯草酸氧钒的方法。该方法包括：(1)将四氯化钛精制尾渣浸出，得到含钒浸出液，然后将含钒浸出液的pH值调节至1～2，过滤，得到一次萃原液；(2)将一次萃原液与萃取剂混合萃取，得到一次负载有机相；(3)将一次负载有机相用水洗涤，用盐酸溶液反萃，得到一次反萃液；(4)将一次反萃液的pH值调节至1～2，过滤，得到二次萃原液；(5)将二次萃原液与萃取剂混合进行萃取，得到二次负载有机相；(6)将二次负载有机相用水洗涤，用草酸溶液反萃，得到二次反萃液；(7)将二次反萃液蒸发浓缩后结晶，得到固体草酸氧钒。该方法实现了浸出液的深度除杂，制备出高纯草酸氧钒。

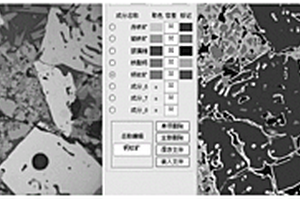

钒钛烧结矿中主要物相的定量检测方法 846

 0

本发明公开了一种钒钛烧结矿中主要物相的定量检测方法，属于冶金技术领域，具体包括以下步骤：a.样品的制备；b.显微图像的拍摄；c.图像的染色处理；d.矿物含量的计算。本发明通过利用显微照片中物相颜色的RGB值差异对其进行染色，分别计算视场面积和不同颜色的面积，利用不同颜色所占百分比来代替物相的百分含量的表征方法，能够解决许多生产中的技术瓶颈问题，具有很强的实用性和应用前景。

控制含钛微合金钢液析TiN的连铸方法 1082

 0

本发明涉及控制含钛微合金钢液析TiN的连铸方法，属于钢铁冶金技术领域。本发明所要解决的技术问题是含钛微合金钢连铸过程容易液析TiN影响后续轧材质量。本发明提供控制含钛微合金钢液析TiN的连铸方法，控制中间包钢水过热度为15～25℃，采用凝固末端动态轻压下控制，控制二冷凝固终点区域冷却强度为40～48L·(min·m²)^‑1。本发明可有效减少大颗粒TiN粒子产生，同时铸坯内部质量良好。

降低转炉钢渣中磷含量的工艺方法 879

 0

本发明公开了一种工艺方法，尤其是公开了一种降低转炉钢渣中磷含量的工艺方法，属于冶金生产尾渣处理工艺技术领域。提供一种流程短，技术要求低的降低转炉钢渣中磷含量的工艺方法。所述的工艺方法以磨细的钢渣粉料为基础，采用物理手段分离去除其中的铁酸钙来降低转炉钢渣中磷的含量，其中，磨细后的钢渣粉料的粒度在300～350目之间。

含V、Nb、Ti、Cr微合金建筑钢盘条及其LF炉生产方法 1059

 0

本发明属于钢铁冶金领域，具体涉及一种含V、Nb、Ti、Cr微合金建筑钢盘条及其LF炉生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含V、Nb、Ti、Cr微合金建筑钢盘条及其生产方法。该盘条的组成成分为：按重量百分比计，C：0.15～0.30％、Si：0.30～1.00％、Mn：0.60～1.30％、N：0.0060～0.0180％、P≤0.040％、S≤0.040％、V：0.010～0.080％、Nb：0.010～0.030％、Ti：0.010～0.030％、Cr：0.10％～0.60％，余量为Fe和不可避免的杂质。其制备方法的关键在于在LF炉中喂入含N包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

半钢炼钢转炉炉后脱硫方法 884

 0

本发明公开了一种半钢炼钢转炉炉后脱硫方法，属于冶金技术领域。本发明针对目前转炉炼钢氧活度较高，导致回硫的技术问题，提供了一种半钢炼钢转炉炉后脱硫方法：转炉出钢过程中向钢包中加入电石，钢包全程吹氩，然后再在小平台定氧，定氧后喂入铝线，从而实现转炉炉后脱硫。本发明方法不仅可避免炉后回硫，还能实现炉后脱硫，脱硫率达到40％以上，有利于控制钢水中硫含量。

半钢冶炼提高转炉废钢比的方法以及炼钢方法 850

 0

本发明公开了一种半钢冶炼提高转炉废钢比的方法以及炼钢方法，涉及冶金技术领域。该半钢冶炼提高转炉废钢比的方法包括以下步骤：出钢后在转炉内存在含硅合金材料时溅渣。该方法在炼钢转炉溅渣时加入含硅合金材料，能够起到气化脱磷、增加炉内热源的作用，以提高废钢比、促进前期化渣。

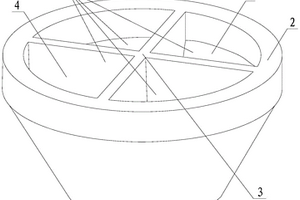

用于铸余钢渣的预处理装置和预处理方法及高温防粘涂料 755

 0

本发明公开了一种用于铸余钢渣的预处理装置和预处理装置及高温防粘涂料，属于冶金生产设备附件设计制造技术领域。提供一种结构简单，成本低廉，易于重复使用的铸余钢渣用预处理装置。该预处理装置包括含有容纳腔的敞口收集罐，该预处理装置还包括与敞口收集罐一体成型的将容纳腔分隔成多个小腔的容腔细化分隔组件，各个小腔的体积均不超过0.015m³。所述的预处理方法先在各个小腔的内侧壁上涂覆高温防粘涂料，然后再将带有钢渣的铸余钢水倾入各个小腔中完成铸余钢渣的预处理工作。所述的高温防粘涂料为50～60％重量份的Al₂O₃、5～15％重量份的CaO、15～30％重量份的MgO以及5～10％重量份的V₂O₃的液体混合物。

降低高铬钒酸钙中铬含量的方法 1099

 0

本发明属于钒、铬冶金技术领域，具体涉及降低高铬钒酸钙中铬含量的方法。本发明解决的技术问题是现有方法处理得到的低铬钒酸钙中的铬含量较高。本发明提供了降低高铬钒酸钙中铬含量的方法，该方法包括如下步骤：a、向高铬钒酸钙中加入水在5～25℃打浆，得到浆料；b、将步骤a所述浆料固液分离得到低铬钒酸钙和脱铬溶液。采用本发明方法可以使低铬钒酸钙中铬含量小于0.07％，同时减少了钒的损失，有利于钒酸钙进一步制备氧化钒。本发明方法操作简单、易实施、工艺成本低。

高强度热镀锌复相钢及其生产方法 788

 0

本发明涉及高强度热镀锌复相钢及其生产方法，属于复相钢冶金技术领域。本发明提供的热镀锌复相钢化学成分包括C：0.06～0.13％，Si：0.20～0.50％，Mn：1.50～2.00％，P≤0.025％，S≤0.005％，Mo：0.10～0.60％，Al：0.02～0.08％，Nb：0.010～0.070％，Ti：0.050～0.120％，N≤0.006％，制备方法包括冶炼、热轧、酸轧、热镀锌退火工序，热镀锌退火采用预氧化还原工艺。本发明制备的热镀锌复相钢成形性能、焊接性能和镀锌性能优良，达到高强度高延伸的要求。

含V、Nb非调质预硬型塑料模具钢及其制备方法 772

 0

本发明涉及含V、Nb非调质预硬型塑料模具钢及其制备方法，属于钢铁冶金领域。本发明所要解决的技术问题是现有的预硬型塑料模具钢生产成本高以及调质型塑料模具钢生产周期长，解决上述问题的技术方案是提供了含V、Nb非调质预硬型塑料模具钢，其化学成分为：按重量百分比计，C 0.45～0.52％、Si 0.30～0.60％、Mn 1.20～1.50％、P≤0.030％、S≤0.030％、Cr 0.20～0.40％、V0.12～0.18％、Nb 0.010～0.020％、Als 0.015～0.050％、Mo≤0.03％、Ni≤0.30％、Cu≤0.25％，余量为Fe。

控制转炉终点钢水磷含量的方法 972

 0

本发明属于冶金技术领域，具体涉及一种控制转炉终点钢水磷含量的方法。本发明一种控制转炉终点钢水磷含量的方法，具体为：上一炉正常脱磷炼钢，并根据需要增磷量进行留渣，然后进行含磷钢的冶炼，含磷钢冶炼结束后倒掉所有炉渣，进行下一炉正常脱磷炼钢，并溅渣保护炉衬，如此交替进行。本发明通过对生产组织及转炉冶炼工艺的改进，从而达到提高转炉终点钢水磷含量的目的，进而减少含磷钢生产时炉后磷铁的加入量，从而大大降低成本。该方法操作简便，成本低。本发明能显著提高转炉终点钢水磷含量，并能根据入炉铁水磷含量及钢水留渣量确定冶炼终点钢水磷含量，终点磷含量误差波动在0.005％以内。

含Nb、Cr微合金建筑钢棒材及其生产方法 649

 0

本发明属于钢铁冶金领域，具体涉及一种含Nb、Cr微合金建筑钢棒材及其生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含Nb、Cr微合金建筑钢棒材及其生产方法。该棒材的组成成分为：按重量百分比计，C：0.15％～0.30％、Si：0.30％～1.00％、Mn：0.60％～1.30％、N:0.0060％～0.0180％、P≤0.040％、S≤0.040％、Nb:0.010％～0.050％，Cr:0.10％～0.60％，余量为Fe和不可避免的杂质。其制备方法的关键在于在炉后小平台喂入含N包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

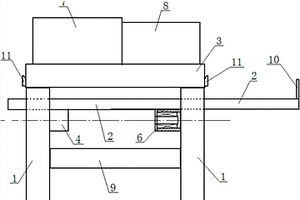

更换转炉炉口的装置及方法 745

 0

本发明公开了一种更换转炉炉口的装置及方法，涉及冶金行业转炉炼钢技术领域，解决临时搭设检修作业平台费时费力、施工周期长、不够安全的问题。本发明采用的技术方案是：更换转炉炉口的装置，包括立柱和活动工作台，立柱的顶端通过平台横梁连接并设置平台盖板，平台盖板下方的立柱上之间设置工作横梁和转动横梁，工作横梁和转动横梁的上放置活动工作台，活动工作台可伸出或收回；立柱顶端远离转动横梁的一侧的平台横梁上设置平衡活动工作台的配重，立柱顶端靠近转动横梁的一侧的平台横梁上设置工具箱。更换转炉炉口的装置及方法，能灵活调整活动工作台的伸出长度和方位，适应转炉倾动角度，减少了作业人员搬运辅料时间，达到快速、安全作业效果。

钙系顶渣改质剂及其应用方法 827

 0

本发明涉及顶渣改质剂及其应用方法，具体涉及钙系顶渣改质剂及其应用方法，属于冶金技术领域。本发明的钙系顶渣改质剂，包括如下成分：CaC2?30～50重量份，Al2O3?10～30重量份, CaO?20～40重量份, CaF2?8～15重量份，S≤0.2重量份, P≤0.1重量份其余为不可避免的其它杂质。本发明从钢包渣的制作、应用技术入手，以达到对原始钢包渣改质：改善其覆盖效果、降低钢包渣氧化性、快速成渣的目的。

大断面重轨钢铸坯中心疏松控制的方法 870

 0

本发明涉及钢铁冶金领域技术领域，尤其是一种大断面重轨钢铸坯中心疏松控制的方法。本发明公开的一种大断面重轨钢铸坯中心疏松控制的方法，包括以下步骤：控制中包钢液的过热度；正常浇注过程中，控制拉速；在浇注过程中于凝固末端进行压下；设定结晶器电磁搅拌的搅拌强度和搅拌频率；设定凝固末端电磁搅拌的搅拌强度和搅拌频率；控制结晶器冷却水量和二冷比水量。采用本方法生产的大断面重轨钢坯的中心疏松能得到有效控制，铸坯其余内部质量能得到有效保障。

铬矿直接合金化球及其制备方法和应用 1110

 0

本发明涉及铬矿直接合金化球及其制备方法和应用，属于冶金技术领域。本发明解决的技术问题是提供铬矿直接合金化球。本发明铬矿直接合金化球，由以下重量百分比的组分组成：Cr2O3：38～45％，C：11～15％，CaO：2～5％，MgO：3～8％，铁及铁的氧化物：15～25％，Al2O3：3～6％，CaF2：1～3％，其余为杂质。本发明铬矿直接合金化球加入钢水后能快速熔化，收得率高，且不延长精炼时间，不影响精炼效果。

钒铁脱铝剂及其制备方法和用途 773

 0

本发明涉及钒铁脱铝剂及其制备方法和用途，属于冶金领域。本发明要解决的技术问题是提供一种钒铁脱铝剂及其制备方法和用途。本发明钒铁脱铝剂由五氧化二钒和铁组成，其中，按质量比，五氧化二钒:铁＝1:1～1:3。同时，本发明还公开了所述钒铁脱铝剂的制备方法和用途，以及一种电铝热法生产钒铁的方法。在电铝热法中采用本发明钒铁脱铝剂，可以使得生产得到的钒铁中铝含量＜0.05wt％；可以大幅缩短精炼时间，降低能耗。本发明电铝热法生产钒铁的方法步骤简单，操作性强。
