四川攀枝花有色金属电冶金技术理论与应用

高钛护炉球团矿及其制备方法 771

 0

本发明涉及高钛护炉球团矿及其制备方法，属于冶金领域。本发明所解决的技术问题是提供了一种二氧化钛含量为15％以上的高钛护炉球团矿及其制备方法。本发明高钛护炉球团矿，其TiO2含量为15～35％，TFe含量为35～50％，其制备方法包括原料配料、造球、焙烧、冷却步骤。本发明高钛护炉球团矿用于高炉炼铁的护炉效果好，能有效提高高炉寿命，具有广阔的应用前景。

用于大块钒渣破碎的破碎锤 992

 0

本实用新型公开了一种破碎锤，尤其是公开了一种用于大块钒渣破碎的破碎锤，属于冶金生产设备零部件设计制造技术领域。提供一种连接操作方便，连接效率高的于大块钒渣破碎的破碎锤。所述的破碎锤包括锤头体，所述的破碎锤还包括电磁导向连接机构，所述的锤头体通过所述的电磁导向连接机构与外部锤头驱动机构的电磁铁吸附连接。

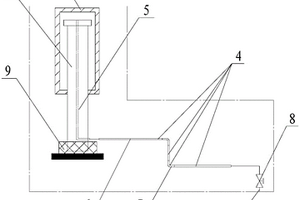

用于板坯真空钢包顶升的液压顶升机构 1056

 0

本实用新型公开了一种用于板坯真空钢包顶升的液压顶升机构，属于冶金生产设备设计制造维修技术领域。所述的液压顶升机构包括活塞杆、液压缸和位于地坑中的液压油硬管输送系统，所述的活塞杆通过其下端固装所述的地坑中，所述的液压缸沿竖直方向可往复移动的套接在所述的活塞杆上，所述的液压顶升机构还包括进出油路硬管安装连接组件，在所述活塞杆的内部设置有油路管，所述油路管的上端与所述的液压缸连通，所述油路管的下端从所述活塞杆的下端穿出该活塞杆，所述的液压油硬管输送系统通过所述的进出油路硬管安装连接组件与所述油路管穿出活塞杆的一端连接。

高风化细粉矿湿法球磨制浆系统 807

 0

本实用新型公开了一种高风化细粉矿湿法球磨制浆系统，涉及湿法冶金技术领域，提供一种能够减少不必要的高风化细粉矿湿法球磨制浆系统。高风化细粉矿湿法球磨制浆系统包括依次设置并通过物料通道连接的制浆槽、送浆泵、旋流器和湿法球磨机，高风化细粉矿和水在制浆槽内治成矿浆，送浆泵能够将矿浆输送至旋流器，旋流器能够分离出粗矿矿浆和细矿矿浆，湿法球磨机接收粗矿矿浆并磨细。本实用新型能够基本消除不必要的磨细，避免细度合格矿物过磨；也能够减少湿法球磨机工作量，减少的湿法球磨机的磨损和能耗。

带式过滤机集液槽结构 585

 0

本实用新型涉及钒冶金设备领域，尤其是一种有效实现物料固液分离，且较好的控制滤液浓度的带式过滤机集液槽结构，包括带式过滤机本体，所述带式过滤机本体内设置有集液槽，所述集液槽为倾斜布置，所述集液槽倾斜的最低端与分液槽连通。在实际使用时，集液槽上的物料由于集液槽的倾斜布置，可以在重力作用下自然的向集液槽的低点流动，由于可以使滤液和物料沿集液槽倾斜面均匀流下，因此也就顺利的实现了固液分离，这样的分离方式也防止了积料的产生，杜绝了集液槽积料的现象，大大的降低了操作工人的劳动强度。本实用新型尤其适用于氧化钒的滤液和物料分离之中。

新型氧枪系统 804

 0

本实用新型公开了一种新型氧枪系统在镍合金精炼中的运用,通过对氧枪系统的优化设计和技术革新,提供了一种合理的氧枪系统结构和形式。同时也使本技术在电弧炉炼钢和合金精炼生产中得到了广泛的运用,创造了较大的经济效益和社会效益。一种新型氧枪系统其特征在于设置有氧枪、氧枪移动系统、制氧系统、供氧系统;氧枪由电弧炉的出渣口插入吹氧。本实用新型特点:打破了传统的氧枪安装方式,氧枪由电弧炉的出渣口插入吹氧,避免了氧枪升降和换枪两大繁琐装置。使用时,只需用冶金用的桥式起重机吊或人抬到出渣平台上,根据炉内所需吹氧情况,通过调节氧枪的调整座和氧枪离电弧炉出渣口的距离,调整氧枪的高度和吹氧强度即可。该氧枪系统由于操作灵活,使得熔池铁水搅拌均匀性好和强度高;铁水的成份和温度也更加均匀,产品质量好。?

滚筒干燥机的滚筒结构 824

 0

本实用新型公开了一种滚筒结构，尤其是涉及一种滚筒干燥机的滚筒结构，属于冶金生产设备制造技术领域。提供一种在物料干燥过程中，能有效避免湿度较大的物料集结粘附的滚筒干燥机的滚筒结构。所述滚筒结构包括滚筒本体和安装在所述滚筒本体内的至少三件扬料板，在所述各件扬料板上均分别设置至少两条过料孔。

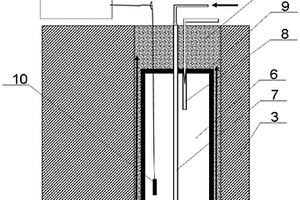

高炉炉缸残铁爆破方法 903

 0

本发明涉及冶金工程施工技术，公开了一种高炉炉缸残铁爆破方法。本发明公开的高炉炉缸残铁爆破方法，包括如下步骤：设计残铁爆破参数和炮孔分布；利用钻机在残铁上开设炮孔；在炮孔中装入炸药，炸药上设置雷管孔安装雷管，炸药中间设置冷却通水孔，冷却通水孔贯穿炸药，在炸药和炮孔之间填塞可过水的填塞物，在起爆前，向通水孔中通入冷却水对炸药进行冷却；准备就绪，人员撤至安全地点后，立即进行爆破。本发明采用爆破法进行高炉炉缸残铁的拆除，相较于气割和绳切割，其拆除速度快几倍，可以充分节省施工时间，提高工作效率，节约了施工成本，并且在炸药上设置通水孔进行通水冷却，防止残铁内的热量残留升高炸药温度而造成安全事故。

环保型粗四氯化钛高精过滤装置和沉降方法 1015

 0

本发明公开了一种环保型粗四氯化钛高精过滤装置和沉降方法，属于冶金化工技术领域。所述装置包括粗四氯化钛高位槽、一次沉降槽、清液储罐、二次沉降槽、静置清液储罐、泥浆罐、金属过滤器、连续沉降槽、泥浆运输罐、粗四氯化钛成品罐。对于固体杂质含量10～220g/L的溶液首先进行两级静置沉降处理，然后将沉降后的上清液和粗四氯化钛通过金属过滤器过滤，通过连续溢流沉降处理，这种方式可直接处理较高固相物杂质的粗四氯化钛，连续稳定分离粗四氯化钛中的不溶固体杂质，大幅提高了四氯化钛的生产效率和精制系统粗四氯化钛的回收率，一方面有效提高了精制蒸馏残渣中的高固相物溶液的回收，另一方面降低了粗四氯化钛精制过程中质量波动。

无氟精炼助熔化渣剂及其制备和使用方法 767

 0

本发明属于钢铁冶金技术领域，具体涉及一种无氟精炼助熔化渣剂及其制备和使用方法。针对现有无氟化渣剂生产成本高，制备流程复杂的问题，本发明提供一种无氟精炼助熔化渣剂，其组成包括：按重量百分比计，主原料连铸铸余渣尾渣40～60％、钒铁冶炼刚玉渣20～40％、工业碳酸钡8～20％；还包括主原料总质量的3～4％的辅料成型结合剂。本发明还给出了上述化渣剂的制备和使用方法。本发明的化渣剂化渣效果好，可有效代替萤石，降低生产成本。本发明采用干法压球的方式，通过试验确定合适的压球参数，生产工艺简单，效率高，成本低，适宜工业化运用。

含钛硅合金包芯线及其应用 1094

 0

本发明属于冶金技术领域，具体公开了一种含钛硅合金包芯线，该包芯线包括芯层和包裹所述芯层的外层，其中，所述芯层含有50‑99重量％的钛硅合金、1‑50重量％的铁粉。本发明的包芯线无论是用在LF还是在RH精炼中对钢液钛合金化，均使得钛的收得率可达到83％以上。

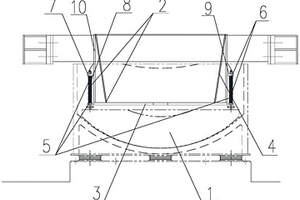

大吨位物体水平推移结构及高炉随动反推方法 636

 0

本发明公开了一种大吨位物体水平推移结构及高炉随动反推方法，涉及冶金工程施工技术领域，解决大吨位物体通过液压装置沿轨道进行水平推移时，轨道不能在各个位置提供安全稳定的反作用力的不足，采用的技术方案是：大吨位物体水平推移结构，包括基础、设置于基础上表面的至少两组推移通道，以及安装于推移通道上的液压装置；基础的顶部设置凹槽，凹槽的两侧设置两条轨道，凹槽的底部间隔布置止推槽；液压装置包括反推杆、反推座和液压缸，反推杆的一端位于止推槽、另一端与反推座可转动连接，止推槽为液压装置的顶推提供反作用力。反推杆可落入不同位置的止推槽，为液压装置持续提供稳定且安全的顶推反作用力，本发明适用于高炉的随动反推。

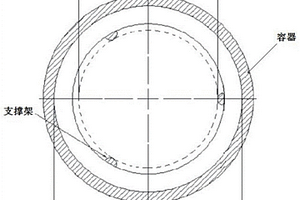

导热系数的测试方法 790

 0

本发明公开了一种导热系数的测试方法，属于冶金技术领域。导热系数的测试方法为采用激光导热仪为主体设备进行测试，具体为：a.确定材料的软熔温度和测试上限温度；b.测量待测试样的原始尺寸，通过实验得到上限温度时待测试样的膨胀量，根据公式得到待测试样的热膨胀率；c.测量承载容器的尺寸和容器底部支撑架的尺寸，根据公式确认待测试样的测试尺寸并制备测试样品；d.测试样品表面喷涂石墨后放入承载容器，样品上放蓝宝石片，承载容器放入激光导热仪，放置导流装置，进行测试得到导热系数。本发明可安全有效地测试样品高温条件下的导热系数，保障设备仪器安全，可有效解决现有合金材料导热系数的测试方法容易造成检测仪器损伤的问题。

钒铁的冶炼方法 881

 0

本发明涉及钒铁的冶炼方法，属于冶金技术领域。本发明提供了钒铁的冶炼方法，该方法采用随着冶炼过程的进行，逐步提高配铝系数的冶炼工艺，即先后加入四批炉料进行冶炼，第一批炉料由两罐炉料组成，第一罐以V₂O₅为原料，按照配铝系数0.88‑0.95配加铝，第二罐以V₂O₃为原料，按照配铝系数0.88‑0.95配加铝；第二批炉料以V₂O₃为原料，按照配铝系数0.92‑1.0配加铝；第三批炉料以V₂O₃为原料，按照配铝系数1.0‑1.07配加铝；第四批炉料为精炼料，含有铝和造渣剂。本发明的实施可以极大提高钒资源综合利用效率，同时降低原料的综合消耗，能够产生巨大的经济效益。

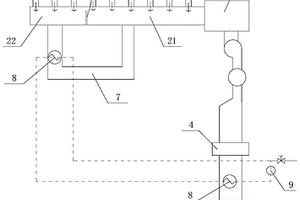

脱硫脱硝系统中的烧结烟气余热利用结构 673

 0

本发明公开的是冶金烧结技术领域的一种脱硫脱硝系统中的烧结烟气余热利用结构，包括与烧结机相连通的大烟道，以及位于大烟道出口后的电除尘器、脱硫装置和脱硝装置，所述大烟道尾部设有隔板，将大烟道分割成与烧结机头尾相对应的机头段和机尾段，机尾段上设有旁路烟道与机头段相连通，在机尾段的旁路烟道上设有换热器与即将进入脱硝装置的烟气换热。本发明利用隔板隔断烧结机大烟道，仅将烧结机尾部风箱排出的高温烟气引入旁路烟道用于加热脱硫后的烟气，换热效率更高，换热器体积减小，减少了系统阻力及能耗；此外，旁路烟道内的高温烟气换热后返回烧结机大烟道与前部风箱的烟气混合后，进入电除尘器的烟气温度、体积流量降低，有助于提高电除尘器除尘效率。

调渣剂及其使用方法 616

 0

本发明公开了一种调渣剂及其使用方法，属于冶金技术领域。本发明针对高炉冶炼中渣铁分离不完全，导致钒钛铁水罐粘结严重、铁损高的问题，提供了一种调渣剂，其包括以下质量份的组分：煤粉1～6份、石灰石10～30份、萤石50～60份及黄土10～30份；出铁时，将调渣剂加入铁水罐铁水冲击区域，利用铁水流入铁水罐的冲击力搅拌调渣剂，利用铁水的高温熔化调渣剂并充分与铁水罐表面的渣混合形成新的熔融渣。本发明调渣剂组成熔点低，可改善渣的熔点，降低渣中带铁，防止铁水温度降低等作用，解决了钒钛铁水罐粘结严重现状，其原料易得，制备方法和使用方法简单，有利于推广应用。

提高钒钛磁铁精矿烧结矿质量的方法 742

 0

本发明涉及钢铁冶金技术领域，公开了一种提高钒钛磁铁精矿烧结矿质量的方法，该方法包括以下步骤：(1)将烧结原料和返矿进行干混后得到干料；(2)将所得干料加水依次进行一次混合和二次混合，控制所得烧结混合料的水分含量为7‑7.2重量％；(3)将所得烧结混合料进行布料、点火、烧结。本发明通过钒钛磁铁精矿中加入高品位钒钛磁铁精矿，同时通过控制烧结混合料中水分的含量及烧结原料中活性灰的配比提高烧结矿的转鼓强度，改良钒钛烧结矿的质量。

重轨钢均质性提升控制方法 845

 0

本发明公开的是钢铁冶金领域的一种重轨钢均质性提升控制方法，着重在连铸阶段采用以下步骤进行控制：连铸电磁搅拌采用二冷电磁搅拌，具体安装位置为距离结晶器钢液面5.0～6.0m区间，搅拌磁场强度控制在200×10^‑4～250×10^‑4T；中包浇铸钢液过热度按35～45℃执行；连铸二冷冷却水量按比水量0.28～0.30L/kg_钢执行，凝固末端压下量不小于10.0mm。按照上述参数进行控制，铸坯凝固组织组成得到良好控制，柱状晶较为发达，晶杆细而致密，等轴晶(晶粒短晶杆粗)区面积缩小，铸坯C元素偏析曲线演变平缓，无较大幅度负正偏析交替，钢轨C元素偏析度较差值较小，钢轨均质性高，轨腰中心偏析线少而短，中心偏析控制较好，实现了重轨钢均质性的有效提升。

超大断面重轨钢结晶器流场控制方法 841

 0

本发明公开了一种超大断面重轨钢结晶器流场控制方法，特别是一种涉及钢铁冶金领域的超大断面重轨钢结晶器流场控制方法。本发明的超大断面重轨钢结晶器流场控制方法，超大断面重轨钢结晶器采用浸入式水口，所述浸入式水口采用双侧孔，且侧孔向下倾谢15°，浸入式水口所述水口外径为φ95mm，内径为φ45mm，所述浸入式水口插入水中的深度控制在100mm至120mm。采用本申请的超大断面重轨钢结晶器流场控制方法，重轨钢结晶器流场稳定，液面平稳，铸坯坯壳质量良好，坯壳厚度沿轴向均匀分布，铸坯柱状晶区沿宽度及厚度方向发展均匀，对称性良好，铸坯中心区域等轴晶区对称性较好，低倍质量指标控制较优，对应钢轨浅表致密层厚度均匀。

超大断面重轨钢坯壳凝固控制方法 595

 0

本发明公开了一种超大断面重轨钢坯壳凝固控制方法，特别是一种涉及钢铁冶金领域的超大断面重轨钢坯壳凝固控制方法。本发明的超大断面重轨钢坯壳凝固控制方法，所述重轨钢坯壳凝固控制的装备的结晶器采用内壁形状为抛物线型锥度曲线的管式结晶器，且管式结晶器冷却水管路设置有两个冷却水进口和两个冷却水出口。采用本申请的超大断面重轨钢坯壳凝固控制方法生产的超大断面(320mm*410mm)重轨钢铸坯坯壳质量良好，坯壳厚度沿轴向均匀分布，特别地铸坯柱状晶区沿宽度及厚度方向发展均匀，对称性良好，铸坯中心区域等轴晶区对称性较好，低倍质量指标控制较优，对应钢轨浅表致密层厚度均匀，其他质量性能全部合格。

含V、Ti微合金建筑钢盘条及其LF炉生产方法 713

 0

本发明属于钢铁冶金领域，具体涉及一种含V、Ti微合金建筑钢盘条及其LF炉生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含V、Ti微合金建筑钢盘条及其LF炉生产方法。该盘条的组成成分为：按重量百分比计，C：0.15～0.30％、Si：0.30～1.00％、Mn：0.60～1.30％、N：0.0060～0.0180％、P≤0.040％、S≤0.040％、V：0.010～0.100％、Ti：0.010％～0.030％，余量为Fe和不可避免的杂质。其制备方法的关键在于在LF炉中喂入含N包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

含V、Nb微合金建筑钢盘条及其生产方法 848

 0

本发明属于钢铁冶金领域，具体涉及一种含V、Nb微合金建筑钢盘条及其生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含V、Nb微合金建筑钢盘条及其生产方法。该盘条的组成成分为：按重量百分比计，C：0.15～0.30％、Si：0.30～1.00％、Mn：0.60～1.30％、N：0.0060～0.0180％、P≤0.040％、S≤0.040％、V：0.010％～0.100％，Nb：0.010％～0.030％，余量为Fe和不可避免的杂质。其制备方法的关键在于在炉后小平台喂入含N包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

控制三氧化二铬中钒含量的方法 785

 0

本发明涉及控制三氧化二铬中钒含量的方法，属于钒、铬冶金技术领域。本发明解决的技术问题是现有技术制备低钒含量三氧化二铬产品的工艺复杂，成本高。本发明公开了控制三氧化二铬中钒含量的方法，将含钒铬溶液还原并调节溶液pH＝7～9，使四价钒、三价铬沉淀，得到含钒的粗氢氧化铬，打浆洗涤并控制Na₂O含量3.5％～6.0％，得到精氢氧化铬，最后经煅烧、粉碎后打浆洗涤，获得钒含量低的三氧化二铬。本发明省去了专门的除钒工艺过程，从而也省去了除钒工艺中需要的能源、试剂等消耗，简化了工艺，降低了成本。

500MPa级含V、Nb微合金高强屈比抗震钢筋盘条及其生产方法 864

 0

本发明属于钢铁冶金和轧钢领域，具体涉及500MPa级含V、Nb微合金高强屈比抗震钢筋盘条及其生产方法。本发明解决的技术问题是现有500MPa级含钒、氮合金抗震钢筋强屈比较低。本发明含V、Nb抗震钢筋盘条的组成成分为C：0.20％～0.25％、Si：0.35％～0.65％、Mn：1.20％～1.60％、V：0.040％～0.080％、Nb：0.010％～0.030％、N：0.0250％～0.0350％。出钢过程中加入FeV控制V含量，LF炉精炼过程中喂入含Nb、N包芯线调整Nb和N的含量，同时配合后续的轧制工艺。本发明提供的钢筋盘条的下屈服强度富余量较大，强屈比达到1.40以上，抗震性能优异。

回收钛渣除尘灰中铁、钛、硅的方法 1016

 0

本发明属于冶金材料回收利用领域，具体涉及一种回收钛渣除尘灰中铁、钛、硅的方法。针对钛渣除尘灰产量大，堆弃易造成环境污染，缺乏有效的利用途径的问题，本发明提供一种回收钛渣除尘灰中铁、钛、硅的方法，包括以下步骤：a、将钛渣除尘灰、碳质还原剂混合制备球团，干燥球团；b、将干燥球团还原熔炼，得到铁水和含钛渣；c、出铁后，加入铝质还原剂和石灰，进一步还原含钛渣，出炉，分离炉渣，得到钛硅铁合金。本发明通过将钛渣除尘灰、碳质还原剂混合制备成球团，解决了钛渣除尘灰粒径小的问题，能有效回收利用其中的铁、钛和硅元素。本发明综合利用了钛渣除尘灰，缓解了环境压力，节约了成本，经济效益显著。

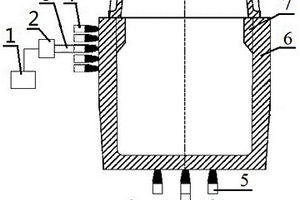

利用超声波改善真空上铸法模铸铸锭质量的装置和方法 896

 0

本发明涉及钢铁冶金模铸领域，尤其是一种改善真空上铸法模铸铸锭质量的利用超声波改善真空上铸法模铸铸锭质量的装置和方法，包括钢锭模，包括侧壁超声波装置和底部超声波装置，其中侧壁超声波装置的侧壁导波探头设置于钢锭模的侧壁的中部或上部处，底部超声波装置的底部导波探头设置于钢锭模的铸锭模底部壁面上。通过创造有利于气体和大颗粒夹杂物上浮去除的条件，降低钢中气体和夹杂物的含量。同时增加结晶形核的核心数量，产生结晶雨，增加铸锭下部结晶形核核心，铸锭整体凝固组织细化，破坏铸锭凝固过程中上部出现的“搭桥现象”，提高铸锭致密度减轻铸锭疏松缩孔和减轻宏观偏析。本发明尤其适用于改善真空上铸法模铸铸锭质量的工艺之中。

铁矿粉内配碳多孔块直接还原工艺 579

 0

本发明属于冶金领域，具体涉及一种铁矿粉内配碳多孔块直接还原工艺。本发明所要解决的技术问题，是提供了一种能提高传热效率的铁矿粉内配碳多孔块直接还原工艺。为解决上述技术问题，本发明所采用的技术方案为将铁精矿、碳质还原剂、粘结剂和水按比例混合均匀后压制成块，所得料块上开设有直径为10mm～30mm的孔，开孔总体积为料块体积的10％～20％，干燥后装入直接还原炉还原。本发明方法的内配碳多孔块可装在转底炉、车底炉、隧道窑等炉窑的炉底上进行还原，料层厚度可达到80mm～300mm，相当于高度为20mm～30mm内配碳球团叠铺5-10层，可大幅度提高还原生产效率，且方法简单，所需设备少，易于推广。

30CrMo圆管坯钢铸坯内部质量控制方法 660

 0

本发明涉及钢铁冶金领域，尤其是一种30CrMo圆管坯钢铸坯内部质量控制方法。所要解决的技术问题是提供一种生产30CrMo圆管坯钢铸坯时，从整体上提高轧材质量控制以及改善圆管坯钢铸坯内部质量的30CrMo圆管坯钢铸坯内部质量控制方法，包括如下步骤a、首先为转炉冶炼工艺；b、其次为LF炉精炼钢水工艺；c、其次为RH精炼工艺；d、最后为连铸钢水工艺，其中：结晶器电磁搅拌参数为搅拌电流350～400A、2～4Hz；凝固末端电磁搅拌参数为搅拌电流200～300A、频率6.0～8.0Hz；过热度控制范围为15～30℃；二冷比水量控制在0.21～0.29/kg钢。本发明尤其适用于生产φ350mm断面的30CrMo圆管坯以及钢铸坯。

控制碳化电炉炉底上涨和炉壁溅渣的护炉方法 729

 0

本发明属于高温冶金领域，特别涉及到高炉渣提钛高温碳化过程中的一种控制碳化电炉炉底上涨和炉壁溅渣的护炉方法。本发明所解决的技术问题是提供一种控制碳化电炉炉底上涨和炉壁溅渣的护炉方法，解决目前高温碳化工艺处理高钛型高炉渣过程中电炉炉底上涨以及炉衬寿命短的问题。本发明护炉方法是通过下述技术方案实现：即在电炉出渣后残留部分碳化渣，通过实施溅渣护炉的方式防止炉底上涨，同时也可以保护碳化电炉的炉衬，进而延长电炉的使用寿命，能有效的提高生产效率和降低生产成本。

大断面重轨钢铸坯中心偏析控制的方法 1053

 0

本发明涉及一种大断面重轨钢铸坯中心偏析控制的方法，属于钢铁冶金领域。本发明的技术方案为：在浇注过程中，浇注钢液过热度为25℃～35℃，拉速为0.65m/min～0.75m/min，于铸坯凝固末端进行10mm～14mm的压下；在连铸过程中，结晶器位置处的电磁搅拌的搅拌强度为350A～450A、搅拌频率为2.3Hz～2.5Hz，凝固末端位置处电磁搅拌的搅拌强度设定为350A～450A、搅拌频率为6.8Hz～7.2Hz。本发明通过控制浇注钢液过热度、浇注速度、凝固末端压下，再结合合理选择电搅模式、电搅参数，使得大断面重轨钢坯的中心偏析得到有效控制，铸坯其余内部质量得到有效保障。
