宁夏中卫有色金属湿法冶金技术理论与应用

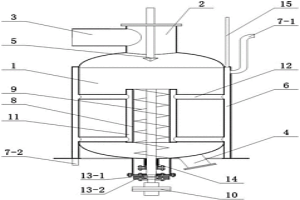

硫酸铵分解反应釜 1075

 0

本实用新型属于化工处理技术领域，涉及一种硫酸铵分解反应釜。该装置，包括反应釜本体、人孔、气体出口、卸料口、喷淋器、反应釜夹套、导热液进口、导热液出口、内置钢管、螺旋绞刀、联轴器、钢管夹套、连接管，喷淋器的喷头自反应釜本体的外部贯通至其内部，反应釜本体的外侧安装有反应釜夹套，内置钢管竖直安装于反应釜本体的内部、且位于喷淋器的喷头下方，内置钢管的外侧安装有钢管夹套，反应釜夹套的内部与钢管夹套的内部连通。利用本装置，使粉状催化剂在密闭的反应釜内实现流态化循环，是一种高效固液传质、传热的反应釜，实现固体或液体的硫酸铵在低温环境下分解为氨水和硫酸，实现工业废物的清洁化处理和硫酸铵的多元化利用。

净化冶金炉烟气的余热锅炉 835

 0

一种净化冶金炉烟气的余热锅炉，包括炉壳、清理板和进气口，所述炉壳外部上方安装有蒸汽口。该净化冶金炉烟气的余热锅炉，通过设置清理板、第二滑轮、进污口、刷板、电动伸缩套杆和支撑块可以对余热锅炉的内部起到有效的清理效果，当硅或可燃烧废料进入余热锅炉后，会对其进行燃烧处理，以方便锅炉内部的水源加热，同时可达到对于烟气本身的净化，当燃烧过后，会产生灰尘，此时打开电动伸缩套杆电源，使其通过支撑块将刷板进行左右两侧移动，将余热锅炉内部灰尘清扫至进污口，然后在通过第二滑轮将清理板抽出，对其进行定期的清理，有效的清理了余热锅炉内部的杂质，使其自身实用性得到提高。

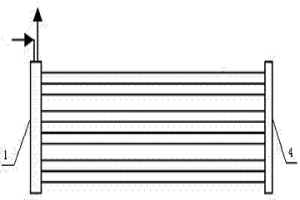

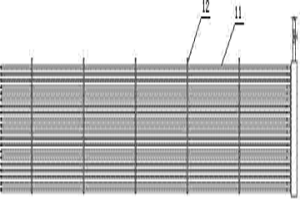

电解槽降温装置 1164

 0

一种电解槽降温装置，其特征在于其结构包括：为垂直的封闭立式管状腔体的进水端分水器和排水端分水器，位于进水端分水器和排水端分水器之间冷却水管。本实用新型的一种电解槽降温装置，具有完全绝缘性、高效冷却型、耐腐蚀性好、耐磨性好、不易堵塞、不宜结晶，维修、维护方便，维修周期短，使用寿命长，成本低。

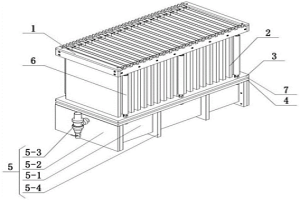

湿法冶炼用隔膜框 1124

 0

本实用新型属于湿法冶炼技术领域，涉及一种湿法冶炼用隔膜框。该隔膜框，包括隔膜框机构，以及放置于隔膜框机构内的阳极框，阳极框包括内侧夹板组、外侧夹板、隔膜布，内侧夹板组为方形框架体架构，隔膜布的数量为两个、且分别位于内侧夹板组的外部，外侧夹板为方形框结构、且其数量为两个并分别位于两个隔膜布的外部，外侧夹板与内侧夹板组为插接式连接。该隔膜框，通过插接的方式组装，制作过程更加高效、拆卸清洗更加便捷、人工成本更低，适宜湿法冶炼过程推广使用。

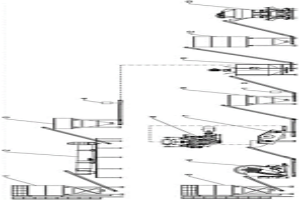

烟气脱硫处理阳极渣制备硫酸锰的生产线 909

 0

本实用新型属于化工生产技术领域，涉及一种烟气脱硫处理阳极渣制备硫酸锰的生产线。该生产线，包括依次连接的阳极渣储罐、晾晒装置、粉磨机、浆化罐、反应塔、压滤机和电解槽，包括与浆化罐的入料口连接的碳酸锰矿粉储罐和阳极液储罐，还包括与反应塔的烟气入口连接的二氧化硫烟气管道。该生产线，降低了阳极渣堆存和污染环境的风险，运用低成本将阳极渣中的有价金属进行回收，使得电解锰生产系统中的锰、硫得以循环利用。

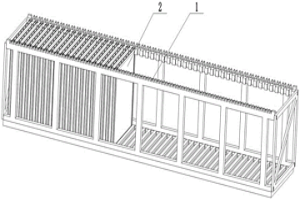

电解锰隔膜电解法用隔膜框装置 668

 0

本实用新型属于电解锰加工技术领域，涉及一种电解锰隔膜电解法用隔膜框装置。该装置，包括由上至下依次设置的极板支架、隔膜袋、连接板、隔板、阳极渣室，阳极渣室包括U型槽、堵板、溢流管；该装置，还包括立柱，立柱的一端与极板支架连接，另一端依次穿过连接板和隔板并通过螺母固定。该装置，阳极渣的清理更加方便，装置整体的连接性更加紧密、综合强度更高，有效避免发生漏液现象，出入槽、清槽也更加方便。

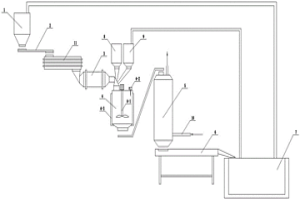

碳酸锰矿低温分解活化系统 1041

 0

本实用新型公开一种碳酸锰矿低温分解活化系统，用以解决现有技术中电解锰弱酸工段需要添加的焙烧粉由二氧化锰制得，成本高浪费煤炭资源的问题。包括：精洗煤储料罐出料口与混合料储存罐入料口通过皮带输送机相连接，精洗煤储料罐出料口设置第一皮带秤；锰矿储料罐出料口与混合料储存罐入料口通过皮带输送机相连接，锰矿储料罐出料口设置第二皮带秤；混合料储存罐的出料口与还原罐的入料口通过皮带输送机相连接，还原罐出料口与粉磨设备的进料口相连接。有益效果为提高矿石品位，且处理后的矿石应用在电解锰弱酸工段，缩短制液时间，降低人力物力成本。

电解锰连续浸取装置 787

 0

一种电解锰连续浸取装置，该装置包括强酸浸取池及弱酸浸取池，强酸浸取池及弱酸浸取池内分别设有脉冲气浮管道，脉冲气浮管道与送风管道连接，送风管道通过脉冲阀与罗茨风机连接；强酸浸取池与弱酸浸取池之间通过液体管道与锰渣管道连接，液体管道上设有液体传送泵，锰渣管道上设有锰渣传送泵；强酸浸取池与弱酸浸取池两端分别设有进料口和出料口，顶部设有出气口。该浸取装置实现了锰矿石的强酸、弱酸两段连续浸取，自动化配酸、自动化配矿，利用脉冲气动搅拌，同时可以实现低酸空气加热除铁。解决了电解锰矿石浸取连续化、大型化和自动化问题，增强了工艺操作弹性，实现各项工艺指标稳定和降低投资、运行费用的目的。

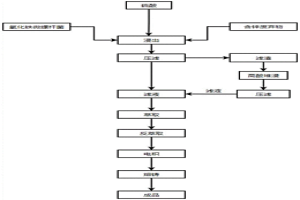

电积法制备锌锭的加工工艺 725

 0

本发明公开了一种电积法制备锌锭的加工工艺；本发明使用生物堆浸技术处理含锌废弃物，避免了传统酸浸方法的高耗能高污染的模式，并在含锌废弃物中使用了钢厂钢灰作为氧化亚铁微螺杆菌的化能来源，在微生物与酸浸的协同作用下，显著提高了含锌废弃物的锌的浸出率，并且本发明还通过臭氧氧化了电积液内混入的萃取剂有机物，破坏其配位作用，释放Zn2+，并滴加磷酸锌溶液进一步去除了电积液内的Fe3+，提高电积液的纯净度，提高锌锭的质量。

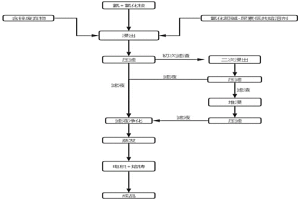

基于弱酸环境浸出的电积锌锭加工工艺 934

 0

本发明公开了一种基于弱酸环境浸出的电积锌锭加工工艺；本发明使用氨浸工艺，避免了酸浸方法的高耗能模式，并在对含锌废弃物浸出的过程中，还添加了氯化胆碱‑丙二酸低共熔溶剂，借助氯化胆碱‑丙二酸低共熔溶剂对氨气的吸收能力与其良好的电学性能，加速含锌废弃物的浸出速度与电积质量，同时为进一步提高对含锌废弃物中锌元素的提取，本发明还采用了多段式浸出的方式，为避免浸出液中锌浓度过低，电积液中残留锌元素过多，本发明对浸出液还进行了真空负压蒸发的操作，浓缩富集锌的浓度，提升电积锌的速率与质量。

利用脱硫锰渣制备水泥制品的工艺方法 951

 0

本发明属于锰电解技术领域，涉及一种利用脱硫锰渣制备水泥制品的工艺方法。该工艺方法，包括1.将脱硫锰渣筛分成为0～5mm、5～12mm、12～20mm三种粒径；2.将0～5mm脱硫锰渣用作水泥混合材、水泥原料或制备透水砖的原材料；3.将5～12mm脱硫锰渣与水泥、粉煤灰、砂子、水进行混合，用作水泥制品的原料：4.将12～20mm脱硫锰渣与破碎石、水泥、粉煤灰、砂子、外加剂、水进行混合，用于非主体结构的混凝土材料中。该工艺方法，有效利用电解锰生产资源，拓宽脱硫锰渣利用途径，保护环境、节约土地。

硫酸铵溶液制备氨水和硫酸的工艺方法 623

 0

本发明属于化工废弃物处理领域，涉及一种硫酸铵溶液制备氨水和硫酸的工艺方法。该工艺方法，包括：(1)将固体硫酸铵溶解为硫酸铵溶液；(2)在反应釜内装入催化剂并加热，将硫酸铵溶液喷入反应釜内；(3)当反应温度达到100℃～130℃时，将放出的水蒸汽和氨气经过热交换，获得氨水；(4)当反应釜的温度降至130℃以下时，停止喷入硫酸铵溶液，继续加热至300℃～350℃并放出三氧化硫气体，再依次经过初步冷凝、用稀硫酸吸收的处理，获得硫酸。利用本方法，采用固液催化法，实现硫酸铵在400℃以下的低温分解，实现工业废物的资源化利用，工艺简单、可操作性强、节能环保。

电解锰连续浸取装置及连续浸取工艺 660

 0

一种电解锰连续浸取装置及连续浸取工艺，该装置包括强酸浸取池及弱酸浸取池，强酸浸取池及弱酸浸取池内分别设有脉冲气浮管道，脉冲气浮管道与送风管道连接，送风管道通过脉冲阀与罗茨风机连接；强酸浸取池与弱酸浸取池之间通过液体管道与锰渣管道连接。该浸取装置实现了锰矿石的强酸、弱酸两段连续浸取工艺，自动化配酸、自动化配矿，利用脉冲气动搅拌，同时可以实现低酸空气加热除铁。解决了电解锰矿石浸取连续化、大型化和自动化问题，增强了工艺操作弹性，实现各项工艺指标稳定和降低投资、运行费用的目的。连续浸取工艺，简化了浸取工艺，使工艺装备更紧凑合理，减少占地面积，降低运行费用1/3。

碳酸锰低温分解活化的方法及系统 737

 0

本发明公开一种碳酸锰低温分解活化的方法及系统，用以解决现有技术中电解锰湿法冶金工艺中，弱酸工段需要添加的焙烧粉由二氧化锰制得，成本高，浪费煤炭资源的问题。该方法为将碳酸锰矿石破碎至粒度小于10mm，按照100份碳酸锰矿石、3～5份精洗煤的比例掺配，并将掺配后的混合物送至还原罐的内腔中，在还原罐内隔着内腔对混合物进行低温焙烧，焙烧温度控制在850℃～940℃，焙烧时间为18h～24h；焙烧完成后生成一氧化锰，其锰品位相比于碳酸锰矿石的锰品位升高6％～8％。有益效果为使矿石品位提高6‑8个百分点，处理后的矿石可直接用于电解金属锰化合车间，这样不仅能够有效利用锰矿资源，还能优化电解金属锰化合工段工艺，缩短制液时间，降低人力物力成本。

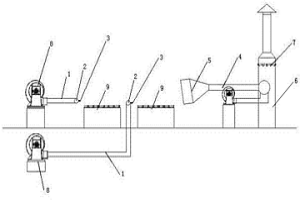

电解槽溢出气体处理装置 934

 0

一种电解槽溢出气体处理装置，涉及一种湿法冶金过程中，电解槽溢出气体排出清洁处理装置。其特征在于其结构包括：结构包括设置在电解槽一侧的鼓风管，与鼓风管出风端联接的位于电解槽槽帮上沿上方的扁条状的射流风筒的导烟装置；包括与风机联接的排风管，位于电解槽另一侧槽帮上方、沿槽长方向水平设置的吸烟罩的集烟装置。本实用新型有效地将电解生产过程中产生的大量气体和粉尘排出车间，并且能将电解溢出气体及粉尘吸收、沉降处理后达标排放。

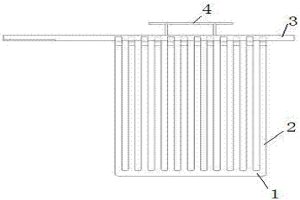

电解金属锰的阳极 975

 0

一种电解金属锰的阳极，涉及一种湿法冶金金电解生产金属锰的阳极的改进。其特征在于其阳极极板由钛板制成；其结构为由水平极板底边，与极板底边联为一体的、若干垂直“齿型”钛板条形成的“梳型”结构；其垂直“齿型”钛板条上端与铜排焊接。本发明的一种电解金属锰的阳极，能有效降低阳极有效面积，增大在同等电流强度下的阳极电流密度；抗腐蚀性好，使用寿命长，能有效提高产品的纯度，降低维修费用。

电解金属锰铅银合金阳极板过渡排的保护方法 827

 0

一种电解金属锰铅银合金阳极板过渡排的保护方法，涉及一种湿法冶金领域电解生产金属的过程中的阳极板的改进方法。其特征在于其保护方法是在电解锰铅银合金阳极板过渡排表面覆盖固化的硅橡胶层。本发明的一种电解金属锰铅银合金阳极板过渡排的保护方法，利用硅橡胶层的耐腐蚀，耐介质、耐高、低温性能优异的特点，实现电解金属锰铅银合金阳极板过渡排的有效保护，制作工艺简单可靠，使用方便；有效延长电解金属锰铅银合金阳极的使用寿命，减少维修和使用成本，提高了电解生产的经济效益。

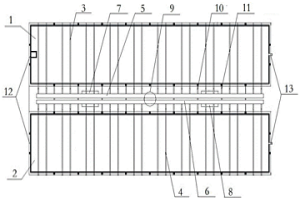

金属锰电解槽的冷却水装置 1044

 0

一种金属锰电解槽的冷却水装置，涉及一种湿法冶金生产金属锰的电解槽冷却结构的改进。其特征在于其结构包括：设有进水腔和出水腔的分水总管、底部密闭垂直折流汇水管，分水总管出水孔和折流汇水管通孔相通的冷却水管和回水管。本实用新型的一种金属锰电解槽的冷却水装置，结构合理，维修方便，使及效果好，缘电阻大，能有效减少漏电损失，节省材料费用，方便安装，减轻工人的劳动强度。

调节锰电解槽阴极液的装置 1033

 0

一种调整锰电解槽阴极液的装置，涉及一种用于湿法冶金电解生产金属过程电解槽内阴极液的调整装置。其特征在于其装置的结构包括：电解槽阴极液的引出装置，阴极液收集槽，过滤装置，调液装置，处理后液存储槽。本实用新型是一种调节金属锰电解槽阴极液的装置，能将电解槽的阴极液进行在线快速校正调节，保证电解过程阴极液清洁和满足其它工艺要求，延长电解槽中的隔膜袋的更换周期，提高产量和质量，降低成本。

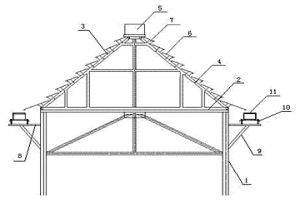

用于冷却溶液的装置 736

 0

一种用于冷却溶液的装置，涉及一种用于高温溶液的冷却，特别是冷却湿法冶金生产金属锰过程中电解中性液的冷却装置。其特征在于其结构包括：为“人”字型顶的屋型框架式结构，设置于装置支架上顶的脊梁上的进液溜槽，为若干个设置于断面为“人”字型的屋顶架上的液体铺开板，位于液体铺开板下方的振动平台。本实用新型的一种用于冷却溶液的装置，能有效增加溶液冷却面积，并将液体打散成点滴状，增大液体与空气的接触面积，并能防止高温饱和液冷却时产生大量结晶，冷却效果好，结构简单，使用方便，清理结晶操作方便。

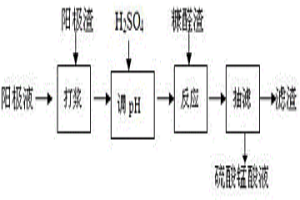

电解锰阳极渣中回收锰的方法 908

 0

一种电解锰阳极渣中回收锰的方法，涉及一种湿法冶金废渣回收利的方法，特别采用工业废渣还原电解锰阳极渣回收锰的方法。其特征在于其回收过程是采用糠醛生产过程产生的渣糠醛渣作为还原剂，还电解锰阳极渣的锰为可溶性锰，进行锰电解液制备。本发明的方法工艺操作简单，还原剂来源广泛且廉价，反应速率快，耗能少，环保等优点，另一面解决了糠醛渣堆积占用场地、难处理及环境污染等问题。能在低酸、低温条件下从电解锰阳极渣中回收锰，可有效降低企业生产成本，增加经济效益，更重要的是缓解了发展生产与环境污染这一矛盾，实现电解锰业的持续健康发展，在电解锰生产过程中具有重大意义。

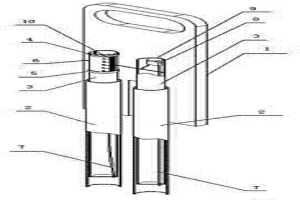

电解槽阴阳极区液位的监测装置 877

 0

一种电解槽阴阳极区液位的监测装置，涉及一种湿法冶金电解过程的电解槽阴、阳极液液位，特别是其液位差的监测装置。其特征在于其结构包括：固定板，固定在固定板上的两上浮子定位导管，嵌入浮子定位导管内的浮子，与导电体联接的报警装置。本实用新型的监测装置，能够对电解槽的液位和阴、阳极极室的电位差进行自动监测和报警，使电解槽操作工更方便地掌握槽内液位差是不在合适的范围内，尽早的发现阳极液的返流现象，使槽况不在返酸，提高金属锰生产的产量和降低电耗。

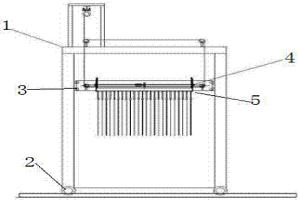

电解阴板极板的倒运装置 981

 0

一种电解阴板极板的倒运装置，涉及一种湿法冶金电解生产过程电解阴极的搬运装置。其特征在于其结构包括：装置机架，该装置机架结构下端设有行走轮；能在机架内上下升降的垂直升降架，与垂直升降架固定联接的电解阴板极板夹持装置。本实用新型的一种电解阴板极板的倒运装置，特别适用于在湿法冶金电解生产过程中，电解阴极出槽后，需要进行阴极的分板、烘干、剥离过程电极板的搬运，可有效降低人工劳动强度，操作过程易于控制，工作效率高。
