广东广州有色金属湿法冶金技术理论与应用

从废旧锂电池正极中分离提取有价金属的方法 790

 0

本申请属于固体废弃物回收技术领域，尤其涉及一种从废旧锂电池正极中分离提取有价金属的方法。其中，通过将废旧锂电池正极活性材料与碳还原剂混合后进行第一高温煅烧，发生了还原反应，使正极活性材料中锂离子溢出并与体系中二氧化碳反应，得到碳酸锂，从而可以使有价金属锂以盐的形式溶解在水浸液中，之后将水浸渣与氯化剂混合后进行第二高温煅烧，发生了氯化反应，得到了氯化锰，从而可以使有价金属锰以盐的形式溶解在水浸液中，全过程锂与锰的回收率分别为86％和95％。解决了现有技术中回收废旧锂电池中有价金属存在回收效率低、时间成本高、容易造成环境污染、适应性差以及成本高等技术问题。

稳定固化废弃物中镍和镉的方法 973

 0

本发明提供了一种稳定固化废弃物中镍和镉的方法，所述方法将氧化镉、氧化镍和赤铁矿粉碎，混合分散均匀、干燥，得到混合物后，将混合物成型后在700‑950℃烧结；冷却。本发明利用赤铁矿稳定固化镍和镉，将镍和镉掺入赤铁矿烧结，通过铁氧体尖晶石固溶体的形成可以显著降低镍和镉浸出率，从而有效稳定废旧镍镉电池污泥中的有害镍和镉；本发明工艺简单，只需要使用广泛易得，低成本的赤铁矿作为主要原料，通过简单的烧结方法，即可有效地将镍和镉纳入镍‑镉铁氧体尖晶石固溶体中，显著降低将金属镍和镉释放到环境中的危险，在稳定固化过程中不会产生二次废渣、废水，环保且更加安全有效。

废旧锂电池回收处理的无氧裂解系统 692

 0

本发明公开了一种废旧锂电池回收处理的无氧裂解系统，包括：预处理系统、裂解炉系统、裂解气净化系统、热风炉系统、烟气处理及排放系统、固体处理与分选系统；预处理系统接入裂解炉系统，烟气处理及排放系统接入裂解炉系统，固体处理与分选系统接入裂解炉系统，裂解炉系统、裂解气净化系统、热风炉系统三者串联连接。本发明采用隔氧式外加热对废旧锂离子电池进行加热，实现对预处理后的废旧锂离子电池的无氧裂解处理，本发明采用循环式加热方式，使得系统更加节能、环保，同时系统能连续运行，工作效率高。系统烟气排放环保，最终的有价金属锂钴镍等资源回收更为彻底，经济效益更高，实现废旧锂离子电池的减量化、无害化及资源化处理。

从废线路板金属富集体粉末中回收铜的方法 623

 0

本发明公开了一种从废线路板金属富集体粉末中回收铜的方法，涉及废旧线路板中有价资源的分离提纯回收方法，属于环境保护与资源综合利用领域的固体废弃物处理领域。该方法利用浓盐酸对废线路板经过预处理得到的金属富集体粉末进行浸取，通过合理控制浸取液浓度及浸取温度，最终将Sn、Pb、Fe杂质金属全部浸出，并得到了两种能直接应用的回收产物：（1）高纯度的Cu粉；（2）高纯度PbCl₂。回收过程工艺流程短、节能、环保，符合循环经济的社会发展需求。

钴铜混合氧化矿的还原浸出方法 679

 0

一种钴铜混合氧化矿的还原浸出方法，其特征是由以下步骤组成：破碎钴铜混合氧化矿，配入导电增强剂混合均匀后，加入电解槽与阴极相接触；在电解槽中加入硫酸或盐酸作浸出剂和电解液，控制电化学参数进行还原浸出；还原浸出过程中，在电解液中加入明胶作添加剂，还原浸出完成后液固分离，用热水洗涤滤渣，得到含有铜和钴以及其它有价金属的浸出液和洗涤液。本发明的方法无需添加还原剂，可获得含钴、铜、镍等有价金属的浸出液，可实现铜与钴优先分离，还可避免还原剂加入所导致的杂质引入和环境污染问题。该方法工艺简单，成本低廉，可实现自动化控制及规模化生产。

处理固体废物焚烧飞灰中重金属的方法 900

 0

本发明提供了一种处理固体废物焚烧飞灰中重金属的方法，属于环境治理以及固体废物处理技术领域。本发明方法先用盐酸将飞灰中的金属锌、镉和铅浸出，再用配制在脂肪族或芳香族化合物中的二硫代膦酸572将锌与镉和铅分离，实现了锌的有效回收；如果飞灰中还含有铜，还能利用配制在脂肪族化合物中的5‑壬基水杨醛肟回收铜；同时，利用羧甲基纤维素改性纳米零价铁吸附镉和铅，从而回收和去除了飞灰中的重金属，实现飞灰中重金属的综合处理及资源化。本发明方法工艺简单、绿色环保、易实施，适合大批量生产和工程应用，对处理飞灰中的重金属具有重大意义。

用于回收废旧电路板中的金的脱金装置 983

 0

本发明公开了一种用于回收废旧电路板中的金的脱金装置，包括支架、以及安装在支架上的脱金反应器和滤液处理槽，所述脱金反应器底部设出液口，该出液口连接一金箔过滤器，所述金箔过滤器位于滤液处理槽内，脱金反应后的溶液和固态物进入金箔过滤器中过滤，所述滤液处理槽的下部设废液出口，其底部设出料口。该脱金装置结构简单，制备原料常见且廉价，操作方便，无污染，适宜规模化生产。

电镀污泥与电镀废液的处理方法 1043

 0

本发明提供了一种电镀污泥与电镀废液的处理方法，属于污泥废水处理领域，包括以下步骤：(1)将电镀污泥与电镀废液混合、浸泡后，加入双氧水溶液进行氧化反应，降温并过滤，过滤所得滤液为浸出液A；(2)将浸出液A采用铜萃取剂进行萃取，得到萃取液B和萃余液C，将萃余液C采用镍萃取剂萃取后，得到萃取液D；(3)将萃取液B用酸溶液反萃取分层后，将得到的反萃取液预热并蒸发结晶后，即得铜盐结晶；(4)将萃取液D用酸溶液反萃取分层后，将得到的反萃取液预热并蒸发结晶后，即得镍盐结晶。本发明所述电镀污泥与电镀废液的处理方法操作简单，可节省大量药剂成本，回收的重金属盐纯度高。

回收提取锂的方法 683

 0

本发明提供一种回收提取锂的方法，主要包括用硫酸浸渍待回收物粉末，所得浸渍液过滤，调整pH；利用固体碱金属氢氧化物制备皂化有机溶媒；将浸渍液加入皂化有机溶媒中，振荡后收集水相等步骤。本发明利用固体碱金属氢氧化物获得皂化有机溶媒(油相)，从而使油相中存在较大量的碱金属物质，当一定pH值的水相浸渍液加入油相的瞬间，油相萃取大量其他元素，而将锂元素保留在水相中，简化了现有的锂元素提取操作过程，并且可以避免产生大量氢氧化物沉淀，从而控制污泥的产出，保持容器洁净，大大减少了后处理负荷；此外提取锂元素后保留的油相也可以进一步通过酸洗分离其中的其他元素，可使尽可能多的元素被回收利用，同时油相可以循环使用。

原位热还原废旧锂电池正极材料回收有价金属的方法 704

 0

本发明公开了一种原位热还原废旧锂电池正极材料回收有价金属的方法，包括：(1)废旧锂电池通过拆解与分离得到正极材料；(2)将得到的正极材料进行破碎，破碎后的材料置于加热炉中在惰性气氛下进行热处理，去除粘结剂，然后将气氛切换至还原气体，进行还原反应，反应结束后降至室温；(3)将得到的还原产物进行分离得到铝箔和还原渣；(4)将得到的还原渣进行水浸处理，水浸完成后进行固液分离；(5)将得到的固体进行干燥、磁选、重选操作得到镍单质、钴单质、一氧化锰或碳材料；(6)将得到的液体进行蒸发、结晶得到氢氧化锂或碳酸锂。本发明利用简单的热处理技术达到回收正极材料中有价金属的目的，工艺方法操作简单，工艺流程短。

废弃镉镍电池资源化利用的方法 846

 0

本发明提供了一种废弃镉镍电池资源化回收利用的方法：将废旧镉镍电池材料、HCl溶液和化合物混合，得到的金属离子混合液调节pH至4～7，过滤，得到预处理液，化合物为酒石酸和/或酒石酸钠；将预处理液调节pH至8～11，过滤，得到氢氧化镉和滤液；将滤液调节pH至5～7，再和硝酸钙混合，反应，得到硝酸镍溶液和酒石酸钙；将硝酸镍溶液调节pH至7～12，得到氢氧化镍。该方法采用的回收设备简单，操作简便，利用不同pH值分离回收镍镉，方法简单，且回收率和纯度均较高；采用常规试剂，酒石酸或酒石酸钠可循环使用，成本低廉；没有采用硫化物等有毒试剂，不会产生二次污染；采用酒石酸或酒石酸钠，增加金属的溶出速度和溶出率。

氧化铜矿浮选方法 942

 0

本发明涉及选矿技术领域，具体公开了一种氧化铜矿的浮选方法。该氧化铜矿浮选方法是先将氧化铜矿原矿与抑制剂混合，之后磨矿得到可浮矿浆；然后可浮矿浆中加入活化剂和捕收剂，之后进行浮选，经2次粗选和2次扫选，再经过4次精选，各作业中矿顺序返回前一作业，最后浮选得到氧化铜精矿产品，其中所用捕收剂为α‑羟基芳基亚膦酸和烷基黄药的混合捕收剂。本发明提供的氧化铜矿浮选方法，简化了氧化铜矿的处理流程，提高了所得氧化铜精矿产品的品位和回收率。

从盐酸介质中萃取分离铁和铝的方法 1072

 0

本发明公开一种从盐酸介质中萃取分离铁和铝的方法。该方法包括如下步骤：在含有三价铁和铝的盐酸溶液中用萃取体系萃取时，三价铁被萃取，收集负载有机相，然后用水反萃负载有机相中的三价铁。所述的萃取体系由萃取剂、改质剂和稀释剂组成，且萃取剂、改质剂和稀释剂的体积比为(3～5):(1～2):(3～6)。本发明的萃取体系选择性高，铝不被萃取，铁和铝的分离彻底，饱和容量大，无第三相，易反萃，循环利用率较高，分离效率高，尤其对于高浓度铁和铝的萃取分离更加明显；通过本发明的方法消除了萃取高浓度铁时极易产生的第三相难题，以及解决了存在的油水分界不清，甚至难以分相的问题。

废旧镉镍电池中镉镍的回收方法 622

 0

本发明提供了一种废旧镉镍电池中镉镍的回收方法，包括：将废旧镉镍电池材料浸渍在HCl溶液中，得到的金属离子混合液调节pH值至4～7，过滤，得到预处理液；将预处理液和柠檬酸混合，反应，得到反应液，调节pH值至8～11，过滤，得到氢氧化镉和滤液；将滤液和硝酸钙混合，调节pH值至9～12，反应，得到沉淀物；将沉淀物和HCl溶液反应，过滤，得到的滤液调节pH值至7～12，得到氢氧化镍。该回收方法采用的回收设备简单，操作简便，利用不同pH值分离回收镍镉，方法简单，且回收率和纯度均较高。该回收方法所用材料均为常规试剂，成本低廉；回收过程中没有硫化物等有毒试剂，不会产生二次污染。

电解提取贵金属的方法 757

 0

本发明涉及一种电解提取贵金属的方法，本方法主要对金银钯铂锇钌铑铱八种贵金属起作用，包括下面步骤：一、制备电解液，将电解液渗透进入矿石堆。二、收集渗透进矿石进行脉冲放电后的电解液。三、将收集的电解液泵入铜粉罐中置换贵金属。四、将铜粉罐溢出的电解液乏液重新喷淋至矿石堆，依次循环。五、将置换后得到的产物干燥后获得含铜及金银钯铂锇钌铑铱八种贵金属的混合物粉末。本发明不仅解决了不能提取矿石中铂族贵金属的难题，还解决了提炼贵金属过程中的环保问题，没有乏液排放，没有污染，循环使用。

脱硫剂及其脱除废铅膏中硫制备零碳冶炼前驱体的方法 1062

 0

本发明公开了一种脱硫剂及其脱除废铅膏中硫制备零碳冶炼前驱体的方法，所述脱硫剂为可溶性钼酸盐，对废铅膏进行脱硫。稀酸酸浸‑pH控制化学沉淀联合工艺法制备零碳冶炼前驱体，包括以下步骤：(1)硝酸对脱硫铅膏进行酸浸，得到浸出液与不溶性的PbO₂；(2)碱液对浸出液pH进行调控，发生化学沉淀反应，生成PbMoO₄。本发明操作简单、无环境污染，废铅膏的脱硫效率为99.13wt％，铅以高纯PbO₂(纯度93.7％)和高纯PbMoO₄(纯度98.3％)的形式回收，总回收率为99.97wt％，解决了传统高含碳冶炼前驱体(草酸铅，柠檬酸铅，碳酸铅)在后续冶炼过程中带来碳排放的问题。

嗜酸性细菌混培物浸出废旧线路板中有价金属的方法 1061

 0

本发明公开了一种嗜酸性细菌混培物浸出废旧线路板中有价金属的方法,步骤为:(1)用废旧线路板制备金属富集体粉末;(2)嗜酸性细菌混培物的制备:从硫化矿矿山采集酸性矿坑水,按体积比5～40%的接种量接种矿坑水至9K培养基,振荡培养至产生大量红褐色沉淀,过滤后即得到嗜酸性细菌混培物;(3)用嗜酸性细菌混培物将金属富集体粉末中的金属浸出。本发明中目标金属回收率高,经过2天铜的浸出率可以达到98%以上,经过4天锌和铝的浸出率可以达到90%以上;菌种无需分离纯化,简化处理工序,降低了成本;能耗低,浸出液可反复回收利用,基本实现零污染排放。

消减重金属固废渣浸出毒性的方法 903

 0

一种消减重金属固废渣的浸出毒性的方法，由以下步骤组成：重金属固废渣经磁选除铁后，配入淋浸活化剂和还原增强剂混合均匀，加入淋浸剂，常温下于金属槽内淋浸1~3h，在淋浸液中加入絮凝剂聚丙烯酰胺，采用金属板状或网状电极和金属槽做电极，电辅助浸出1~5h；浸出完成后，液固分离淋浸液，滤液回收有价金属，滤渣用热水洗涤后堆存。本发明的消减重金属固废渣浸出毒性的方法，可同时回收钒、铜、钴、镍、锌、锰等有价金属，解决了重金属固废渣的减害化、资源化综合利用难题。本发明适用于钒、钴、铜、锌、铬、镍等有色金属和锰、铬等黑色金属湿法固废渣的消毒减毒，过程无新污染产生。本发明方法工艺简单，成本低廉，方便大规模工业化实施。

包覆改性铜粉的制备方法及包覆改性铜粉 647

 0

本发明提供本发明目的是提供一种抗氧化性较好的包覆改性铜粉的制备方法。本发明提供的包覆改性铜粉的制备方法，包括如下步骤：(1)将包覆剂和无水乙醇进行混合搅拌得到混合溶液；(2)将混合溶液与铜粉置于超声波搅拌反应釜中进行包覆；(3)包覆后的铜粉进入干燥机中进行加热氮气循环流动干燥；(4)对干燥后的其他进行冷凝，并在冷凝过程中回收无水乙醇和氮气。

钨合金材料 997

 0

本发明涉及粉末冶金领域，提供一种钨合金材料及其制备方法，用于提高钨合金的韧性和硬度。本发明提供的一种钨合金材料，包括：钨85~95质量份，镍5~7质量份，铁0.5~2.5质量份，锆0.5~1质量份。在钨中增加了镍、铁，以提高钨合金的韧性和硬度，增加锆进一步增加了钨合金的硬度。

用于高温粉尘过滤与气体净化的滤芯及其制备方法和应用 703

 0

本发明提供一种用于高温粉尘过滤与气体净化的滤芯及其制备方法和应用,滤芯包括支撑体和过滤膜,过滤膜覆于支撑体表面,支撑体的孔隙内负载有脱硝催化剂;滤芯的制备是先制备支撑体,然后在支撑体上采用喷涂的方法制备过滤膜,最后采用浸渍的方法在支撑体的孔隙内负载脱硝催化剂;将本滤芯组合成滤芯组件后,安装到过滤容器内,过滤容器可用于火力发电、垃圾焚烧、钢铁冶金或石油化工领域中高温粉尘的过滤和气体的净化。本滤芯克服陶瓷类过滤膜断裂强度低、耐热冲击性差、组装难度较大、膜管的高温密封连接比较困难的诸多缺点,可以显著提高过滤效率、使用寿命和过滤精度。

一步法制备的高效透湿膜及其应用 1070

 0

本发明公开了一种一步法制备的高效透湿膜及其应用，属于空气除湿与空调全热回收领域。本发明的高效透湿膜，其特征在于具有两层结构，一侧表层为超薄致密皮层，亲水性好，皮层厚度为5-10μm；另一侧为多孔支撑层，孔径大，多孔支撑层厚度为50-70μm；该高效透湿膜能实现有选择性的高效透过水蒸气。该高效透湿膜可通过湿法溶液沉积法或干法溶液沉积法制备；在制备过程中添加亲水性聚合物、吸湿性盐和致孔剂等，通过一步法制备高效透湿膜。制得的高效透湿膜在空气除湿与热湿回收，空气全热回收，水处理技术，新风全热回收技术，化工冶金，环境保护或生化工程领域中应用。本发明制备方法环保、简化了制备工艺、大大节约了生产成本。

复合支撑液膜及其制备方法 944

 0

本发明公开了一种复合支撑液膜及其制备方法。本发明的复合支撑液膜是具有三层结构的膜,中间为多孔支撑体层,两侧为超薄皮层;多孔支撑体层里面固定了液膜相,液膜相是质量分数为20%～45%的LiCl溶液,具有强吸湿能力和难挥发性;超薄皮层是聚偏氟乙烯膜,是一种疏水性膜,对复合支撑液膜起保护作用。本发明的复合支撑液膜有三种制备方法,分别是粘结法、干法溶液沉积法和湿法溶液沉积法,工艺简单、设备成本低,并且所制出的复合支撑液膜的皮层超薄。本发明所获得的复合支撑液膜及制品,可广泛应用于水处理技术、新风全热回收技术、空调节能技术、化工冶金、环境保护、生化工程等领域。

渗滤氰化提金的快速浸出附加装置 934

 0

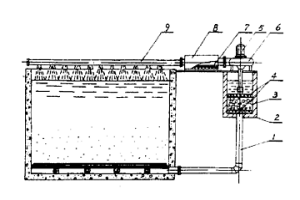

本实用新型是一种湿法冶金附加装置。是为了提供一种金的浸出率高而结构简易的快速浸出附加装置而设计的。其结构特点是由压液管、吸附箱、配有电动机的泵、加热器和分液管连通组成。结构简易,最适于民用渗滤池使用。金的浸出率可达80%以上,浸出时间大大缩短。

从海洋稀土硫酸浸出液中萃取钇的方法及萃取有机相 1088

 0

本发明公开了一种从海洋稀土硫酸浸出液中萃取钇的方法及萃取有机相，涉及湿法冶金技术领域。萃取有机相包括如下体积百分比的原料：10‑20％的酸性磷型萃取剂、15‑30％的TBP、20‑30％的离子缔合型萃取剂和20‑55％的磺化煤油。本发明提供的萃取方法通过酸性磷型萃取剂、TBP、离子缔合型萃取剂和磺化煤油混合萃取有机相在高酸度硫酸溶液中对Y³⁺的选择性协同萃取作用，实现从海洋稀土硫酸浸出液中直接萃取回收钇，工艺简单且钇萃取率高。

金属电积用涂层钛电极及其制备方法 781

 0

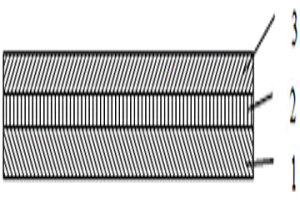

金属电积用涂层钛电极及其制备方法，属于湿法冶金和电化学工业技术领域。所述的金属电积用涂层钛电极由基体1、中间层2和外涂层3构成。所述涂层钛电极的制备方法是用纯碱水溶液和草酸溶液中煮沸，水洗，干燥基体1；采用化学镀、热分解、电镀或者磁控溅射法中的一种或它们的组合，制备铂镀层、铂涂层或含铂氧化锡层的中间层2；浸入外层涂液中浸涂或刷涂在中间层2上，干燥、氧化、冷却、热处理制备外涂层3。本发明的涂层钛电极具有氧析出电位低，基体强度高，不易短路，阴极电流效率高，涂层的化学稳定性高，对阴极产品无污染，适用于含F??、Mn2+等杂质的硫酸溶液体系中电积金属。

从锗氯化蒸馏钙渣中浸出锗的方法 731

 0

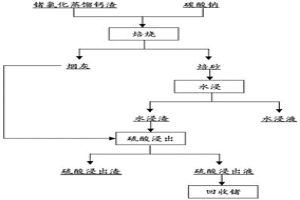

本发明公开了一种从锗氯化蒸馏钙渣中浸出锗的方法，涉及湿法冶金技术领域。该方法首先利用锗氯化蒸馏钙渣与碳酸钠混合后在一定温度下进行焙烧，使锗氯化蒸馏钙渣中的硫酸钙、二氧化硅、硅锗酸盐分别转化为碳酸钙，硅酸钠以及锗酸钠；打开硫酸钙、二氧化硅对锗的包裹，有利于后续锗的浸出；其次，焙砂产物采用水进行浸出，使硫酸钠、硅酸钠、锗酸钠进入水溶液中，避免后续硫酸浸出过程中形成硅胶；最后，在较低硫酸浓度条件下，实现锗的高效浸出，可实现有价资源的高效回收，同时减少了硫酸的消耗，并且避免了浸出过程中硅胶的产生。

从锌置换渣硫酸浸出液中萃取分离镓的方法及其应用 950

 0

本发明公开了从锌置换渣硫酸浸出液中萃取分离镓的方法及其应用，涉及湿法冶金技术领域。从锌置换渣硫酸浸出液中萃取分离镓的方法，包括：采用P204‑N235‑磺化煤油萃取有机相萃取锌置换渣硫酸浸出液，得到含镓负载有机相和萃余液水相，P204‑N235‑磺化煤油萃取有机相为P204、N235以及磺化煤油的混合物；采用盐酸洗涤含镓负载有机相，然后用氢氧化钠溶液反萃洗涤后的含镓负载有机相，得到镓酸钠反萃液和再生后的萃取有机相。该方法可有效从锌置换渣硫酸浸出液中萃取分离出镓，且回收效率高。该方法可应用于锌或镓的回收方法中，以进一步实现资源节约。

从废旧锂离子电池中回收、制备LiAl₅O₈的方法 936

 0

本发明属于固体废物回收技术领域，具体涉及一种从废旧锂离子电池中回收、制备LiAl₅O₈的方法。该方法将废旧锂离子电池电极材料于真空条件下先进行热分解、原位氧化还原反应，得到LiO₂和Al₂O₃，再升温使两相反应得到纯度较高的LiAl₅O₈晶体，其具有良好的发光稳定性及光学性能，经济效益高；并且本发明的方法完全以废旧锂离子电池电极材料为原料，无需外加试剂，节约成本，避免了湿法冶金对环境造成的二次污染，环保清洁。

从废旧锂离子电池中回收得到2D锰的方法 792

 0

本发明属于固体废物回收技术领域，具体涉及一种从废旧锂离子电池中回收得到2D锰的方法。该方法将废旧锂离子电池电极材料于真空条件下先进行原位氧化还原反应，得到锰单质后升温使其气化，锰蒸汽扩散至低温区冷凝结晶得到2D的锰晶体，具有独特的光学、电学特性，经济效益高；并且该方法完全以废旧锂离子电池电极材料为原料，无需外加试剂，节约成本，避免了湿法冶金对环境造成的二次污染，环保清洁。
