全部
▼
热搜：
976
0
本发明公开了一种多孔微球/铁氧体/导电层复合材料，其结构为：多孔微球为球核，包裹球核的铁氧体和导电层；所述多孔微球为无机粉体多孔微球或矿物多孔微球，所述复合材料中，多孔微球的质量含量为20.0～50.0wt.％，铁氧体的质量含量为30.0～60.0wt.％，导电层的质量含量为5.0～20.0wt.％。本发明利用多孔微球降低产品的密度、消除电磁波的逆向反射，并在界面形成漫反射减少电磁波的出射机率、增加在铁氧体中的衰弱机率，再以导电层构成表面匹配层产生静电损耗，复合材料在X波段具有较强的电磁屏蔽效果，是一种全新理念的高性能吸波材料。
659
0
本发明涉及一种秸秆纤维素/氧化石墨烯复合材料的制备方法和应用。所制备方法为秸秆纤维素/氧化石墨烯的复合。所述应用是指在废水处理方面的应用，其包括如下步骤：调节废水的pH值为2~8，加入所述秸秆纤维素/氧化石墨烯复合材料，常温下震荡30~120min，将溶液离心，获得净化后的废水。本发明提供的吸附材料，制备方法简单，实验条件温和，成本和能耗较低，对重金属离子的吸附效果好，废水处理效率高，最后该复合材料解析吸附后重复利用效率高，无二次污染。
943
0

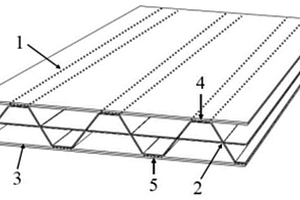

本发明公开了一种基于耦合变形失效机理的波纹夹芯夹层复合材料结构，包括上面板和下面板，上面板和下面板之间固定有波纹夹芯，波纹夹芯中部固定有水平加强筋，所述水平加强筋厚度低于波纹夹芯的厚度。本发明结构简单、质量轻、加工过程简易，可显著提高波纹夹芯夹层复合材料结构的力学性能，保障运载装备中核心结构与乘员的安全；同时还详细地揭示了改进的波纹夹芯夹层复合材料结构产生的耦合变形机理对结构吸能效率提升的重要作用。

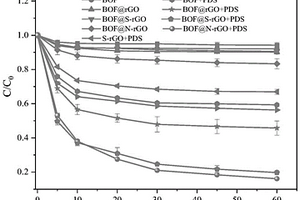

本发明公开了一种利用铁锰双金属有机框架/改性还原氧化石墨烯复合材料去除磺胺二甲基嘧啶的方法，该方法是利用铁锰双金属有机框架/改性还原氧化石墨烯复合材料活化过二硫酸盐对磺胺二甲基嘧啶废水进行降解处理，其中铁锰双金属有机框架/改性还原氧化石墨烯复合材料包括铁锰双金属有机框架，铁锰双金属有机框架上负载有改性还原氧化石墨烯，改性还原氧化石墨烯为硫掺杂还原氧化石墨烯或氮掺杂还原氧化石墨烯。本发明的方法，具有工艺简单、反应时间短、氧化剂投加量少、去除效果好、pH适用范围广、环境友好且不会造成二次污染等优点，能够有效去除废水中的磺胺二甲基嘧啶，有着很高的使用价值和很好的应用前景。
704
0

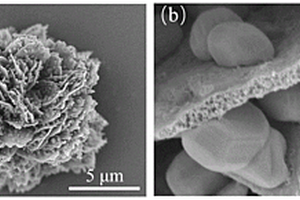

本发明提供了一种花状硒化锌‑锰/炭复合材料及其制备方法和应用，花状硒化锌‑锰/炭复合材料包括由2D多孔炭纳米片组装而成的花状结构，2D多孔炭纳米片上负载有硒化锌‑锰颗粒，化学通式为Zn(1‑x)MnxSe，0.2≤x≤0.4；制备方法包括以下步骤：(1)将硝酸锌、硝酸锰、聚乙烯吡咯烷酮和均苯三甲酸溶于溶剂中，得混合液；(2)将混合液进行溶剂热反应，结束后自然冷却至室温，离心洗涤、烘干，得花状前驱体；(3)将花状前驱体与硒粉在氩气气氛下煅烧，冷却后碾磨过筛。该复合材料具有良好的导电网络，为材料的体积膨胀提供了缓冲空间，可减少离子的迁移距离从而提高材料整体的离子迁移效率，提高了材料的比容量和电化学稳定性。
779
0
本发明提供的一种自固化硅橡胶复合材料：所述硅橡胶复合材料包括以下重量份的组分：α,ω‑二羟基聚二甲基硅氧烷50‑100份；丁基橡胶：50‑100份；聚异丁烯：20‑40份；二甲基硅油：5‑10份；阻燃剂：20‑50份；补强填料：10‑30份；着色剂：2份；交联剂：2‑5份；催化剂：1‑2份。与现有技术相比，通过本发明的配方和工艺得到的复合材料：固化之前具有优良的延展性，使用过程中具有优良的从状性，适用于各种形状的器件包覆，孔洞的封堵。可利用空气中的水份固化，适应于各种工况。对各类基材粘附力优良，固化后的弹性体具有优良的耐候性，耐老化性能。
919
0

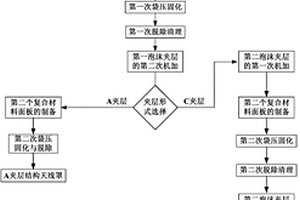

本发明公开了一种薄壁泡沫夹层结构复合材料天线罩制备方法，目的是解决夹层结构天线罩制备过程中薄壁泡沫夹层加工困难或是无法加工的难题。技术方案是将薄壁泡沫夹层的通体加工分解为两次：第一次在初始泡沫块上进行单面机加，第二次在单面机加泡沫块增强增刚后进行，即在刚性模具‑复合材料面板‑单面机加泡沫块的组合体上进行薄壁夹层其余面的加工，制备出符合目标天线罩技术要求的薄壁泡沫夹层。在此基础上通过织物浸渍树脂与真空袋压工艺实现目标天线罩中复合材料面板的制备及面板与泡沫夹层的粘接。采用本发明避免了初始泡沫块通体加工制备薄壁泡沫夹层的困难，天线罩成型工艺简单，制备的产品缺陷少、质量轻、透波性好。
717
0

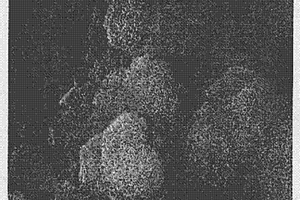

本发明涉及一种硅藻土复合材料的制备方法，其为将硅藻土在高温下炭化处理后，通过硼氢化钠还原氯铂酸的方法在其表面负载纳米铂，得Pt/硅藻土复合材料。本发明所述的方法简单、易于操作，且利用该方法得到的Pt/硅藻土复合材料具有很好的稳定性，在室温下具有良好的催化降解甲醛性能，还可吸附去除室内的其他有机有害气体，具有广阔的应用前景。
本发明提出一种对水体中重金属具有优异吸附性能的ACF/GO/PEI复合材料的制备方法，首先通过改进的Hummers法制备氧化石墨，经超声处理获得氧化石墨烯，将氧化石墨烯与聚乙烯亚胺溶液按比例配制成GO/PEI混合溶液。活性炭纤维在浓硝酸中浸渍超声，获得预处理活性炭纤维，再将预处理活性炭纤维浸渍在GO/PEI混合溶液中并超声，取出并干燥获得ACF/GO/PEI复合材料。该复合材料具有多孔结构、高比表面积和丰富的官能团，对水体中的重金属具有优异的吸附性能，填补了氧化石墨烯本身粒径小、质量轻、难以分离的缺陷，吸附后易于从水体中分离。本发明简单易行、安全环保，在重金属的吸附领域具有巨大的应用价值。
914
0
本发明公开了一种植物纤维增强无机轻质复合材料，主要由六水氯化镁、七水硫酸镁、轻烧氧化镁、水、减水剂、增强剂、增强纤维、发泡剂、激发剂、稳定剂和调凝剂制备而成。本发明的制备方法：将六水氯化镁、七水硫酸镁和水混合制成盐溶液；向盐溶液中加入轻烧氧化镁、减水剂、增强剂，恒速搅拌，得到无机胶料；将增强纤维加入无机胶料中恒速搅拌，再缓慢滴加调凝剂、稳定剂和激发剂，最后迅速加入发泡剂，高速搅拌得到发泡的无机胶料；将发泡的无机胶料倒入模具，静停发泡，脱模养护，即得到植物纤维增强无机轻质复合材料。该复合材料具有高抗压和抗弯曲强度、密度低、无甲醛、防老化、防霉变、防白蚁、防潮、不变形、隔声隔热、保温性能好等优点。
646
0
本发明涉及一种高强度生物活性玻璃陶瓷-树脂复合材料及其制备方法。本发明将经硅烷化处理后的氟磷灰石玻璃陶瓷粉末与树脂按照比例混合并搅拌均匀,得到粘性面团状混合物,将混合物填入不锈钢模具,并采用光固化机发散出的蓝光对混合物光照30～120s,得玻璃陶瓷-树脂复合材料。本发明制备的玻璃陶瓷-树脂复合材料,其抗弯强度、弹性模量符合人体骨、齿的性能要求,同时具有良好的生物活性和生物相容性,能与人体骨组织直接产生强的化学键合,而且具有可任意塑型的优点,适合于人体骨、齿缺损的修复与替代,且其制备工艺简单,易于操作。
659
0

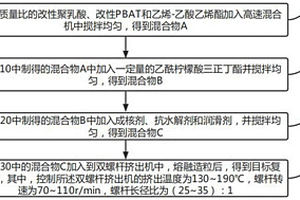

本发明公开了一种聚乳酸复合材料及其制备方法，其中所述聚乳酸复合材料按照重量份计，包括以下组分：改性聚乳酸85～97份；改性PBAT1～6份；乙烯‑乙酸乙烯酯1～6份；乙酰柠檬酸三正丁酯2～5份；润滑剂0.5～4份；成核剂0.1～0.5份；抗水解剂0.5～2份，其中，所述改性聚乳酸是通过甲基丙烯酸缩水甘油酯对聚乳酸进行改性制得，所述改性PBAT是通过聚乙二醇对PBAT改性制得。本发明旨在提供一种高韧、高透、耐高温的生物降解率高的聚乳酸复合材料。
629
0
本发明公开了一种表面覆金属层的铜金刚石复合材料及其制备方法和应用，包括：铜金刚石芯材和包覆在铜金刚石芯材外的表面金属层；铜金刚石芯材包括铜和表面改性的金刚石颗粒；表面金属层包括钨铜、钼铜和铱铜中的一种，铜金刚石芯材的铜和表面金属层中的铜为连续分布相。本发明的表面覆金属层的铜金刚石复合材料，表面金属层可使铜金刚石芯材中的金刚石颗粒免于裸露，从而降低了制备成零部件的机械加工难度，降低了表面覆金属层的铜金刚石复合材料的表面粗糙度。表面金属层具有较高的热导率，且膨胀系数与铜金刚石芯材相匹配，使得铜金刚石芯材和表面金属层二者间的界面应力较低，从而满足温度循环要求高的航空航天领域使用。
871
0

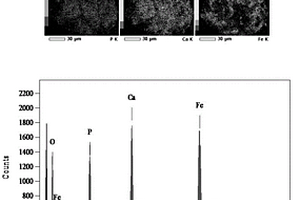

本发明公开了一种缓释型铁磷复合材料及其制备方法和应用。缓释型铁磷复合材料的制备方法是：将零价铁粉、难溶性磷酸盐、羧酸类有机酸同时置于球磨机中进行处理，球磨反应后取出即得修复材料。将修复材料加入砷镉铅复合污染土壤中，反应周期内水溶态砷、镉、铅的固定率均可达100％，有效态砷、镉、铅的固定率分别可达89.79％、42.9％和57％。本发明所述的缓释型铁磷复合材料制备过程简单，高效无毒害，无二次污染，不会破坏土壤的理化性质，是一种环境友好型修复材料。
916
0

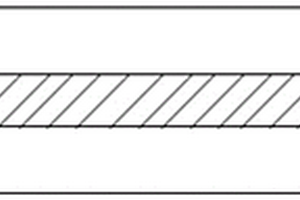

本发明提供了一种硅橡胶复合材料及其制备方法和应用。本发明的硅橡胶复合材料，第一硅橡胶胶泥层和第二硅橡胶胶泥层提供了优异的可塑型性和湿气自固化能力。固化后具备较高的拉伸强度和优异的电气绝缘性能、防水性和耐候性。在保质期内且随着放置时间延长，强度和体积电阻率不会大幅下降。增强层绝缘性优异。第一硅橡胶胶泥层、增强层和第二硅橡胶胶泥层依次叠加的结构设计，使得复合材料在接触水气固化前具备可塑形性和一定的耐刺穿性，固化后的机械强度提高，适用于包覆带有尖角、尖刺等不规则结构的基体。
960
0

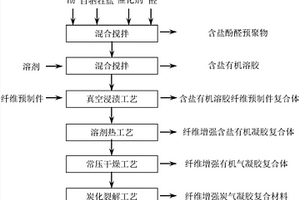

本发明公开了一种炭气凝胶隔热复合材料的制备方法，目的是提供一种简单高效、成本低，制备出来的材料成型性好、轻质高强且高效隔热的炭气凝胶隔热复合材料的制备方法。技术方案是以酚有机单体和醛有机单体为炭前驱体，以可高温分解挥发的盐为自牺牲盐模板，以有机溶剂为溶剂，采用酸性或碱性催化剂配制含盐有机溶胶；采用真空浸渍工艺制备含盐有机溶胶纤维预制件复合体；采用溶剂热工艺制备纤维增强含盐有机凝胶复合体；采用常压干燥工艺制备纤维增强有机气凝胶复合体；采用炭化裂解工艺制备纤维增强炭气凝胶复合材料。本发明工艺简单，周期较短，成本低廉，采用本发明制备的材料成型性好，强度高，导热系数低，隔热性能好。
本发明应用于钠离子电池材料技术领域，具体公开了一种磷酸焦磷酸锰钠@SWCNT复合材料，由表面原位复合有碳包覆磷酸焦磷酸锰钠的SWCNT交错成的网络结构材料，所述的磷酸焦磷酸锰钠的化学式为Na4Mn3(PO4)2P2O7。本发明还提供了所述的复合材料的制备和在钠离子电池中的应用。本发明所述的复合材料，其作为钠离子电池正极材料具有高电压，高安全性，高倍率特性的特点，且体系资源丰富，成本低廉，具有良好的商业应用前景。本发明所述材料电化学性能优异，导电网络对材料的性能提升明显。
964
0
本发明涉及一种碳颗粒增强金属基复合材料的制备方法，属于金属材料制备技术领域。通过将脱胶短碳纤维和酚醛树脂粉末高能获得碳颗粒和酚醛树脂均匀嵌入的金属粉末，再将其进行超声和干燥处理，得到表面碳去除的内部嵌入碳和酚醛树脂粉末的金属粉，之后再将其与酚醛树脂粉末，以及其他组分混合后压制烧结得到碳颗粒增强金属基复合材料。本发明成功地解决了碳颗粒嵌入的金属粉末在烧结过程中的界面烧结不致密问题，实现了金属粉末在烧结致密的前提下，所设计和制备的金属复合材料的力学性能和耐磨性能大幅提高，制备工艺简单，成本低。
658
0

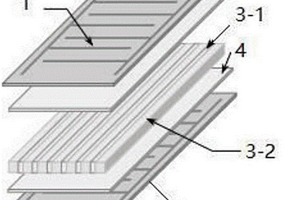

本发明公开一种叉指型电极压电纤维复合材料的制备方法，采用切割法切割PZT压电陶瓷块体，制得压电陶瓷纤维阵列；以多巴胺修饰的铁电颗粒掺杂的改性聚合物为基体相填充至压电陶瓷纤维阵列中并固化、复合得到压电相层；再以所述改性聚合物为粘合剂在所述的压电相层上、下两面分别与叉指状电极粘连、复合；随后再经固化、极化处理制得所述的叉指型电极压电纤维复合材料；其中，所述的铁电颗粒为钛酸钡、钛酸铅‑铌镁酸铅、铁酸铋中的至少一种；所述的改性聚合物的固化产物中，铁电颗粒的掺杂体积百分数为0.5～2.5％；所述的叉指型电极压电纤维复合材料中，压电陶瓷纤维的体积分数为75～80％。本发明还可通过调控铁电颗粒的掺杂的体积分数控制制得的材料的极化电场。
本发明公开了一种钠离子电池过渡金属磷化物/多孔碳负极复合材料及其制备方法；该复合材料由过渡金属磷化物纳米颗粒弥散分布在多孔碳材料内部构成，其制备过程为将过渡金属盐与有机配体通过原位生长法制备过渡金属有机框架结构；将所述过渡金属有机框架结构与磷源分别置于管式炉的两端，加热管式炉，同时从放置无机磷源的管式炉一端通入流动性惰性气体，进行热处理；热处理产物依次经过洗涤、干燥，即得；制得的过渡金属磷化物/多孔碳复合材料用作钠离子电池负极材料具有高比容量以及良好的倍率性能，且其制备方法简单，成本低廉，具有广阔的工业化应用前景。
575
0

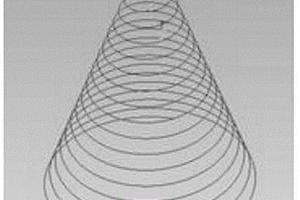

一种螺旋线增强金属基复合材料及其制备方法。一种螺旋线增强金属基复合热沉材料及其制备方法，所述复合材料由金属基体、螺旋导热线和金刚石颗粒组成，金属基体为电子封装金属材料；螺旋导热线为内部含有金属螺旋线芯的表面改性金刚石螺旋线或表面改性石墨烯螺旋线；金属螺旋线芯选自平面螺旋线、柱状螺旋线、锥状螺旋线或平面螺旋结构、柱状螺旋结构、锥状螺旋结构，或在平面螺旋线外套装平面螺旋结构、柱状螺旋线外套装柱状螺旋结构、锥状螺旋线外套装锥状螺旋结构中的任意一种。本发明的复合材料沿螺旋线方向具有优异的导热性能，并通过添加金刚石颗粒形成串并联复合导热结构进一步提升导热效率，可用作电子封装和热沉材料等，解决了高温、高频、大功率电子器件的封装问题。
851
0

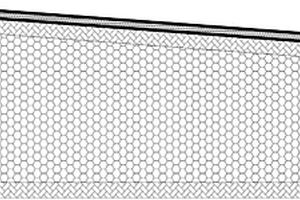

本发明公开了一种机载天线罩用复合材料及其制备方法，其中机载天线罩用复合材料包括表面涂层、外蒙皮层、夹芯层和内蒙皮层，夹芯层设于外蒙皮层和内蒙皮层之间，表面涂层涂覆于外蒙皮层表面；外蒙皮层的厚度为0.2～1mm；夹芯层采用聚甲基丙烯酰亚胺泡沫制成，呈直角梯形结构，其短边厚度为4～30mm，长边厚度为4.5mm～34mm；内蒙皮层的厚度为0.2～1mm。其制备方法包括：手糊浸渍制备内蒙皮层预浸料、铺覆夹芯层材料、固化、手糊浸渍制备外蒙皮层预浸料、固化、喷涂表面涂层、固化。本发明的机载天线罩用复合材料具有耐环境性能优良、整体承载能力好、可在双波段内保持高透波率等优势。

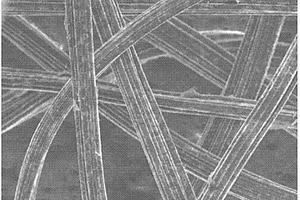

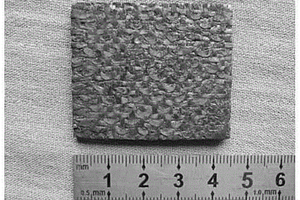

本发明公开了一种电力机车受电弓滑板用铜网改性炭/炭复合材料的制造方法。包括：(1)炭纤维、铜网混杂预制体制备：依次将炭纤维网胎和铜丝直径为50～500μm、网孔直径为150～500μm的连续铜网重叠铺层至少两次，然后在垂直于铺层方向引入炭纤维束制成炭纤维、铜网混杂预制体，其中炭纤维网胎面密度为50～100g/m2，炭纤维、铜网混杂预制体的密度为0.30～0.80g/cm3；(2)预制体炭增密：采用炭/炭复合材料的增密工艺，使得材料密度达到1.60～2.20g/cm3。本发明的铜网改性炭/炭复合材料具有密度低、磨耗低、强度高、导电率高等特性，可满足我国高速电力机车等对滑动导电材料的要求。
915
0
本发明公开了一种炭/炭-铜复合材料的制备方法，包括：(1)?将密度为0.6～1.6g/cm3的炭/炭复合材料试样在无水乙醇中清洗并烘干；(2)?将MoO3、正钼酸铵、仲钼酸铵、二钼酸铵、四钼酸铵的一种或多种与碱金属氯化物的一种或多种混合均匀，?Mo占混合盐的质量百分数为5～20%；(3)?将步骤(1)得到的坯体包埋在步骤（2）的混合盐中，于900～1100℃保温0.5～5小时，随炉冷却至室温；(4)?将步骤（3）中得到的坯体于1100～1300℃保温0.5～2小时进行渗铜。本发明在保证复合材料高导电性的前提下，改善了材料的力学和摩擦磨损性能，且对设备要求低，工艺简单，工艺条件易控制。

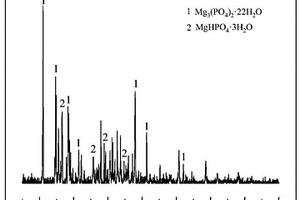

本发明公开了一种磷酸镁复盐‑活性炭复合材料及其制备方法和作为钾离子吸附材料的应用。将磷酸盐、镁源、活性炭和过氧化氢加入至水中，进行搅拌反应，得到反应混合溶液；将反应混合溶液经过超声处理后，依次经过沉降、固液分离和烘干，即得磷酸镁复盐负载在活性炭上构成的复合材料，该复合材料对溶液体系中的钾离子具有高选择性吸附和高吸附能力，突破了现有离子交换法、沉淀法等除钾技术的不足，这对于溶液提钾(如海水提钾等领域)以及溶液除钾(锂钾分离等领域)工业的生产与发展都具有重大意义。
874
0
本发明公开了一种基于液相熔融浸渍的C/ZrC复合材料及其制备方法，该C/ZrC复合材料以碳纤维预制件为增强体，以碳化锆为基体，碳化锆通过液相熔融浸渍在碳纤维预制件上。其制备方法包括熔融浸渍、加压无机化、裂解、致密化、高温反应和再致密化六个步骤。本发明的制备方法具有原料价廉易得、致密化效率高、制备周期短、制备成本低等优点，制备得到的C/ZrC复合材料熔点高、抗烧蚀性能优异等特点，是超高声速飞行器超高温热防护的重要候选材料之一。
本发明公开了一种负载ZnO‑TiO2磁性氧化石墨烯/壳聚糖复合材料的制备方法，包括下述步骤：首先将十二水合硫酸铁铵和六水合硫酸亚铁铵溶于超纯水中，加入氨水和壳聚糖/氧化石墨烯悬浮液，之后将ZnO凝胶和TiO2凝胶混合煅烧后得到ZnO‑TiO2粉末。将得到的磁性壳聚糖/氧化石墨烯粉末和ZnO‑TiO2粉末溶于乙醇后搅拌混合，水热反应，干燥后得到负载ZnO‑TiO2磁性氧化石墨烯/壳聚糖复合材料。本发明方法所制得的复合材料可用于污水处理，并且具备优异的吸附性能，对污水中重金属和有机污染物都能有效去除，具有较好的市场前景。
925
0

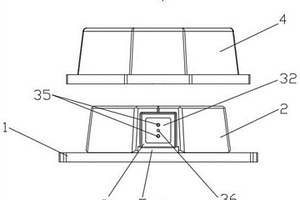

本发明提供了一种复合材料多向接头的整体模压成型模具及成型工艺，整体模压成型模具，包括底板、用于压实多向接头外表面的侧压模以及用于铺叠预浸料并可脱模的组合阳模，组合阳模位于侧压模内，底板上设置有与组合阳模相配合的凸台，凸台上开设有型腔凹槽，组合阳模外表面与侧压模内表面以及凸台的型腔凹槽合围成多向接头成型腔，侧压模外侧壁与底板平面成夹角设置，侧压模外设置有传压外模。采用上述整体模压成型模具制备复合材料多向接头，制备得到的复合材料多向接头壁厚均匀，R角压实质量好，内外表面平整准确，均能作为装配连接面，整体操作方便。
本发明公开了一种利用铁锰双金属氧化物改性生物炭光芬顿复合材料去除水体中多环芳烃的方法，该方法包括以下步骤：将复合材料与含有多环芳烃的水体混合，搅拌，加入过氧化氢溶液，进行光芬顿反应，完成对水体中多环芳烃的去除，其中复合材料包括生物炭和附着在其上的铁锰双金属氧化物，铁锰双金属氧化物为铁氧化物和锰氧化物的混合物，铁氧化物包括Fe3O4和Fe2O3，锰氧化物包括Mn3O4和Mn2O3。本发明方法具有工艺简单、操作简便、成本低廉、去除效率高、去除效果好、应用范围广、重复利用性好、环境友好等优点，是一种可以被广泛采用、能够高效去除水体中多环芳烃的方法，具有很高的应用价值和商业价值。

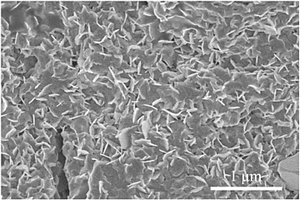

一种钠离子电池二硫化钨/碳纳米管复合材料的制备方法，首先将钨源与碳纳米管分别置于双温区管式炉的上风区和下风区加热，钨源在高温下分解沉积到碳纳米管上，得到氧化钨/碳纳米管复合物，然后将其与单质硫、还原剂放入水热反应釜中进行反应，将反应沉淀物用去离子水和无水乙醇抽滤、洗涤、干燥，煅烧，即得到高纯度二硫化钨/碳纳米管复合材料。该方法制备的二硫化钨/碳纳米管复合材料，二硫化钨纳米片均匀的分布在碳纳米管上，作为钠离子电池负极材料具有优良的电化学性能，且其制备方法简单，成本低廉，具有广阔的工业化应用前景。
中冶有色为您提供最新的湖南长沙有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月08日 ~ 10日
2024年08月14日 ~ 16日
2024年08月16日 ~ 18日
2024年08月30日 ~ 09月01日
2024年09月20日 ~ 22日
