双级真空滤油设备 735

 0

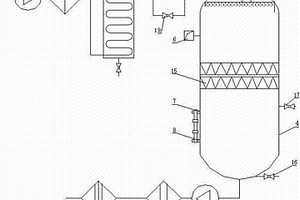

本实用新型公开了一种双级真空滤油设备，包括油液加热器、真空分离装置、过滤器、泡沫传感器、红外线探头、冷凝器、罗茨泵和真空泵；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，数根加热管相互之间连接形成蛇形结构的加热通道；雾化器包括进油管、分布器和喷头，分布器包括上腔板和下腔板，反应架包括支撑板和三层反应环。利用泡沫传感器和红外线探头对泡沫和油液进行检测，真空罐内的高温高热水蒸气进行冷凝除水、干燥处理，大大延长真空泵的使用寿命。

用于齿轮油真空过滤的过滤系统 881

 0

本实用新型公开了一种用于齿轮油真空过滤的过滤系统，包括齿轮油油箱、粗滤器、进油泵、加热器、板式过滤器、真空分离器、出油泵、精滤器；所述齿轮油油箱与所述粗滤器、进油泵、加热器、板式过滤器、真空分离器、出油泵、精滤器依次连接形成闭合回路。本实用新型具有能够提高过滤效率、降低过滤成本、缩短过滤工作时间、有效改善过后得到的油品质量的特点。

油液在线处理机 1016

 0

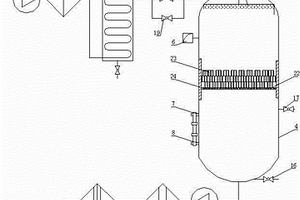

本实用新型公开了一种油液在线处理机，包括进油泵、油液加热器、真空分离装置、出油泵和过滤器；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，数根加热管相互之间连接形成蛇形结构的加热通道；反应架包括支撑板和三层反应环；上下层上的反应环相互错位设置。油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；油喷出后，接触面积扩大，汽化效果大大提高。

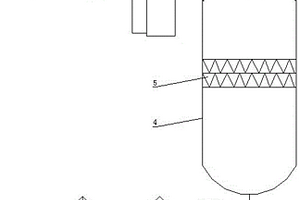

绝缘油真空过滤系统 934

 0

本实用新型公开了一种绝缘油真空过滤系统包括与油箱可拆卸连接的管路，依次连接设置在管路上的粗过滤器、加热器、真空分离室、过滤油泵、吸附剂过滤器和精滤器，精滤器出口连通在油箱上，真空分离室上连接有用于抽气的真空泵，本实用新型可拆卸连接在油箱上，并通过设置有加热器、真空抽气装置和吸附剂过滤器装置，对绝缘油进行加热使其油温达到50～59℃，并对绝缘油进行脱水脱气后通过对绝缘油中的尘埃、油垢等固体杂质或者树脂、胶体等极化物进行吸附过滤，最后绝缘油经过精过滤回到油箱内，完成循环，达到有效的降低绝缘油损耗因数(tgδ)，提高绝缘油的净化效率，降低工作成本，缩短过滤时间。

汽轮机油超膜真空过滤系统 850

 0

本实用新型公开了一种汽轮机油超膜真空过滤系统包括与汽轮机箱可拆卸连接的管路，依次连接设置在管路上的粗过滤器、加热器、真空分离室、油泵和精滤器，真空分离室上连接有用于抽气的真空泵，精滤器出口连接有管路I和管路II，管路I和管路II另一端均连接在汽轮机箱上，管路I上设置有超膜过滤装置和开关阀i，管路II上设置有开关阀ii，本实用新型可拆卸连接在汽轮机箱上，并通过设置有加热器、真空抽气装置和超膜装置，对机油进行加温至50℃以上，对机油进行脱水脱气和精过滤，精过滤后机油进入超膜过滤装置，过滤机油中水分、融于油中金属以及其他沉淀下来的杂质，完成循环，处理后的机油油品质量高、处理时间短、耗材成本低。

油液过滤系统 765

 0

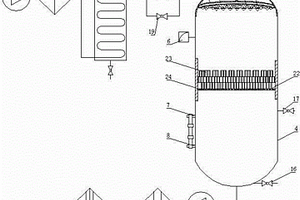

本实用新型公开了一种油液过滤系统，包括进油泵、油液加热器、真空分离装置、出油泵和过滤器，真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；雾化器包括进油管、分布器和喷头，分布器包括球冠结构的上腔板和下腔板；反应架包括支撑板和三层反应环。油液通过初级过滤器后进行真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；上腔板和下腔板均为球冠面板，使各个喷头内的压力相同，油喷出后，形成膜状，并附注在反应环和支撑板上，使其在真空中的接触面积扩大为原来的近百倍，脱水、脱气能力极强。

双级过滤式绝缘油真空滤油机 700

 0

本实用新型公开了一种双级过滤式绝缘油真空滤油机，包括通过输油管道依次相连的初级过滤机构、流量控制机构、加热器、真空分离器、油泵、二级过滤机构，初级过滤机构的进油口上连接有第一进油管道与第二进油管道，二级过滤机构的出油口上连接有第一出油管道与第二出油管道，第一进油管道的进油口与第二出油管道的出油口均连接至待处理油箱的一个油口，第二进油管道的进油口与第一出油管道的出油口均连接至待处理油箱的另一个油口，真空分离器上连接有抽真空机构。能够使水分、杂质及气体等成分快速滤除，且处理后油品质量高。

油液在线真空汽化设备 699

 0

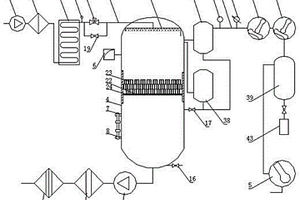

本实用新型公开了一种油液在线真空汽化设备，包括油液加热器、真空分离装置、过滤器、冷凝器、罗茨泵和真空泵；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；雾化器包括进油管、分布器和喷头，冷凝器的进气口与雾化器和反应架之间的腔体连通，冷凝器出气口与罗茨泵的进气口连接，罗茨泵的出气口与冷凝器Ⅲ的进气口连接，冷凝器Ⅲ的出气口与真空泵连接。油液首先通过初级过滤器再进行真空汽化，最后通过二级过滤器和精滤器过滤，过滤效果更佳，高温高热水蒸气进行冷凝除水、干燥处理，大大延长真空泵的使用寿命。

真空汽化系统 720

 0

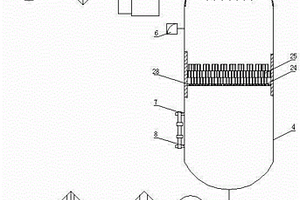

本实用新型公开了一种真空汽化系统，包括真空分离器、加热器、供油电磁阀和旁流阀；真空分离器包括真空罐、雾化器和反应架；雾化器包括进油管、分布器和喷头，分布器包括上腔板和下腔板；反应架包括支撑板和设置在支撑板上的三层反应环，下一层上的反应环与上一层上的反应环相互错位设置，反应环由圆环和折臂组成。本实用新型采用蛇形结构的加热通道，油液流过加热通道时，加热更均匀，加热效果更佳；因上腔板和下腔板均为球冠面板，通过雾化器油液先形成雾状，再形成膜状并附注在反应环和支撑板上，使其在真空中的接触面积扩大为原来的近百倍；油中所含的水分在高热、高真空度、大表面、高抽速的条件下得到快速汽化，汽化效果大大提高。

油液在线双级真空净化设备 664

 0

本实用新型公开了一种油液在线双级真空净化设备，包括油液加热器、真空分离装置、泡沫传感器、红外线探头、冷凝器、罗茨泵和真空泵；真空分离装置包括真空罐、雾化器和反应架；油液加热器包括一组平行设置的数根加热管，数根加热管相互之间连接形成蛇形结构的加热通道；冷凝器的进气口与雾化器和反应架之间的腔体连通，冷凝器出气口与罗茨泵的进气口连接，罗茨泵的出气口与冷凝器Ⅲ的进气口连接，冷凝器Ⅲ的出气口与真空泵连接。利用泡沫传感器和红外线探头对泡沫和油液进行检测，真空罐内的高温高热水蒸气进行冷凝除水、干燥处理，大大延长真空泵的使用寿命。

油液在线处理设备 642

 0

本实用新型公开了一种油液在线处理设备，包括进油泵、油液加热器、真空分离装置、出油泵和过滤器；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，数根加热管相互之间连接形成蛇形结构的加热通道；雾化器包括进油管、分布器和喷头，上腔板和下腔板均为球冠面板。油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；油喷出后，形成膜状，汽化效果大大提高，脱水、脱气能力极强。

油液在线过滤机 975

 0

本实用新型公开了一种油液在线过滤机，包括油液加热器、真空分离装置和过滤器；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，数根加热管相互之间连接形成蛇形结构的加热通道；雾化器包括进油管、分布器和喷头，分布器包括上腔板和下腔板，反应架包括支撑板和三层反应环。油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；油喷出后，接触面积扩大，汽化效果大大提高。

高粘度润滑油专用滤油机 1051

 0

本实用新型涉及滤油机技术领域，尤其为一种高粘度润滑油专用滤油机，包括进油管道，所述进油管道的一侧位置通过管道连接有加热器，且加热器远离进油管道的一侧位置通过管道接通有第一油泵，所述第一油泵和加热器的连接管道上固定安装有恒温控制仪，本实用新型中，通过设置的真空泵、冷却器、强风冷却系统、储水器、真空分离器和冷凝器，结合在真空泵的启动后，从真空分离器上部所排出的高温、高热水蒸汽首先经冷却器和强风冷却系统对气体进行快速冷却，再经冷凝器降温除湿，大部分水蒸汽被冷凝还原成水贮存于储水器中被排出，且被多次冷却后的气体经真空泵排出，从而实现对真空泵的降温保护作用，有效地延长真空泵体的使用寿命。

滤油机上使用的油液过滤器 1060

 0

本实用新型公开了一种滤油机上使用的油液过滤器，包括进油泵、油液加热器、真空分离装置、出油泵、过滤器、泡沫传感器、红外线探头Ⅰ和红外线探头Ⅱ；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；雾化器包括进油管、分布器和喷头，分布器包括球冠结构的上腔板和下腔板。利用泡沫传感器和红外线探头对真空罐内的泡沫和油液进行检测，油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；上腔板和下腔板均为球冠面板，使各个喷头内的压力相同，油喷出后，形成膜状，汽化效果大大提高，脱水、脱气能力极强。

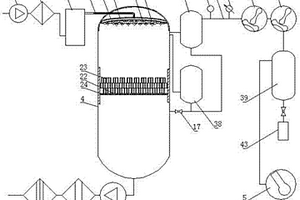

双级真空汽化设备 824

 0

本实用新型公开了一种双级真空汽化设备，包括真空分离装置、泡沫传感器、红外线探头Ⅰ、红外线探头Ⅱ、冷凝器、罗茨泵和真空泵；真空分离装置包括真空罐、雾化器和反应架；泡沫传感器设置在真空罐上且位于雾化器和反应架之间，红外线探头Ⅰ和红外线探头Ⅱ均设置在真空罐上且位于反应架的下方，冷凝器的进气口与雾化器和反应架之间的腔体连通，冷凝器出气口与罗茨泵的进气口连接，罗茨泵的出气口与冷凝器Ⅲ的进气口连接，冷凝器Ⅲ的出气口与真空泵连接。利用泡沫传感器和红外线探头对泡沫和油液进行检测，真空罐内的高温高热水蒸气进行冷凝除水、干燥处理，大大延长真空泵的使用寿命。

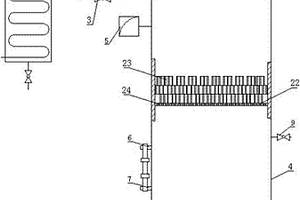

滤油机上使用的真空汽化系统 946

 0

本实用新型公开了一种滤油机上使用的真空汽化系统，包括真空分离器、加热器、供油电磁阀、旁流阀、泡沫传感器、红外线探头Ⅰ和红外线探头Ⅱ；真空分离器包括真空罐、雾化器和反应架；雾化器包括进油管、分布器和喷头，分布器包括上腔板和下腔板；反应架包括支撑板和三层反应环，上下层上的反应环相互错位设置，反应环由圆环和折臂组成。本实用新型利用泡沫传感器和红外线探头对真空罐内的泡沫和油液进行检测；采用蛇形结构的加热通道，油液流过加热通道时，加热更均匀，加热效果更佳；因上腔板和下腔板均为球冠面板，通过雾化器油液先形成雾状，油中所含的水分在高热、高真空度、大表面、高抽速的条件下得到快速汽化，汽化效果大大提高。

油液过滤器 685

 0

本实用新型公开了一种油液过滤器，包括进油泵、油液加热器、真空分离装置、出油泵和过滤器，真空分离装置包括真空罐以及设置在真空罐内的雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；雾化器包括进油管、分布器和喷头，分布器包括球冠结构的上腔板和下腔板。油液通过初级过滤器后再进行真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；上腔板和下腔板均为球冠面板，使下方的各个喷头内的压力相同，喷头采用锥形管在其上开数个通孔，油喷出后，在相同的压力，相同的油温下，真空罐内蒸发出的高温高热水蒸气效率更高，脱水、脱气能力极强。

在线真空汽化设备 948

 0

本实用新型公开了一种在线真空汽化设备，包括油液加热器、真空分离装置、过滤器、冷凝器、罗茨泵和真空泵；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；雾化器包括进油管、分布器和喷头，分布器包括上腔板和下腔板。油液首先通过初级过滤器再进行真空汽化，最后通过二级过滤器和精滤器过滤，过滤效果更佳，真空罐内的高温高热水蒸气进行冷凝除水、干燥处理，大大延长真空泵的使用寿命。

滤油机真空净化装置 934

 0

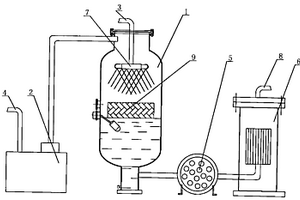

一种滤油机真空净化装置,其中:包括真空分离器及通过管道与其连接的真空泵,在真空分离器的顶部设置有进油管,所述进油管的出油口端安装有使油产生雾状的喷头。本实用新型由于所述结构,能够使再生油中含水量≤100MG/L、含气量≤0.1%和过滤精度≤10UM,从而提高了再生油的纯度和质量。

滤油机上使用的油液在线过滤设备 750

 0

本实用新型公开了一种滤油机上使用的油液在线过滤设备，包括油液加热器、真空分离装置、过滤器、泡沫传感器和红外线探头；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，数根加热管相互之间连接形成蛇形结构的加热通道；雾化器包括进油管、分布器和喷头，分布器包括上腔板和下腔板，反应架包括支撑板和三层反应环。利用泡沫传感器和红外线探头对泡沫和油液进行检测，油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；油喷出后，接触面积扩大，汽化效果大大提高。

油液在线过滤净化设备 1079

 0

本实用新型公开了一种油液在线过滤净化设备，包括进油泵、油液加热器、真空分离装置、出油泵、过滤器、泡沫传感器和红外线探头；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，每根加热管内设置电阻丝加热器，数根加热管相互之间连接形成蛇形结构的加热通道。利用泡沫传感器和红外线探头对泡沫和油液进行检测，油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；油喷出后，形成膜状并附注在双层支撑板上，接触面积扩大，汽化效果大大提高，脱水、脱气能力极强。

滤油机上使用的油液在线处理机 814

 0

本实用新型公开了一种滤油机上使用的油液在线处理机，包括进油泵、油液加热器、真空分离装置、出油泵、过滤器、泡沫传感器和红外线探头；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，数根加热管相互之间连接形成蛇形结构的加热通道；反应架包括支撑板和三层反应环；上下层上的反应环相互错位设置。利用泡沫传感器和红外线探头对泡沫和油液进行检测，油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；油喷出后，接触面积扩大，汽化效果大大提高。

滤油机上使用的油液过滤系统 733

 0

本实用新型公开了一种滤油机上使用的油液过滤系统，包括进油泵、油液加热器、真空分离装置、出油泵、过滤器、泡沫传感器和红外线探头；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；雾化器包括进油管、分布器和喷头，分布器包括球冠结构的上腔板和下腔板。利用泡沫传感器和红外线探头对泡沫和油液进行检测，油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；上腔板和下腔板均为球冠面板，油喷出后，形成膜状，并附注在反应环和支撑板上，接触面积扩大为原来的近百倍，汽化效果大大提高，脱水、脱气能力极强。

油液在线真空滤油处理设备 771

 0

本实用新型公开了一种油液在线真空滤油处理设备，包括油液加热器、真空分离装置、过滤器、泡沫传感器、红外线探头、冷凝器、罗茨泵和真空泵；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，数根加热管相互之间连接形成蛇形结构的加热通道，反应架包括支撑板和三层反应环。利用泡沫传感器和红外线探头对泡沫和油液进行检测，真空罐内的高温高热水蒸气进行冷凝除水、干燥处理，大大延长真空泵的使用寿命。

废油再生滤油机系统 839

 0

一种废油再生滤油机系统,包括反应器、压滤机、导热油加热循环装置,其中反应器底部的出油管与压滤器连接,再与反应器上部连通构成外循环处理回路,处理后的油品通过压滤器出端输出;或反应器底部的出油管与压滤器连接,再连接真空分离器脱去油中的水、气,由真空分离器经精滤器成基础油;反应器顶部设置的废气输出口连接废气净化处理装置。反应器具有真空隔热层,系统对废油进行除杂,除异味、去水气的高品质处理,并对系统的废气进行无害化处理,实现了对各种纯度成品油的提炼同时,还具有节能、工作效率高和降低了相关设备的损耗的优点。

具有消泡功能的油水分离系统 1116

 0

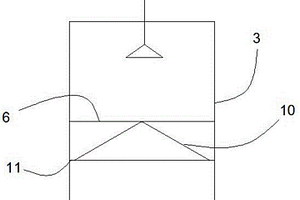

本实用新型公开了一种具有消泡功能的油水分离系统，其特征在于，包括加热筒、初级过滤器和真空油水分离罐。加热筒与初级过滤器相连。真空油水分离罐连接有真空泵；初级过滤器的供液管伸入真空油水分离罐内，并与一喷嘴相连；在真空油水分离罐的下部设有一锥形凸台，锥形凸台与真空油水分离罐的侧壁之间具有间隙；在锥形凸台上方水平设有一隔板，隔板上开设有若干通孔。本实用新型的原油在进入油水真空分离罐的时候，由于内部真空，水的沸点降低，通过喷嘴进行雾化时，油和水进行分离，油从隔板上的通孔向下流入，接着油会顺着锥形凸台从油水真空分离罐的内壁滑落，减少了油直接坠落而引出的气泡。

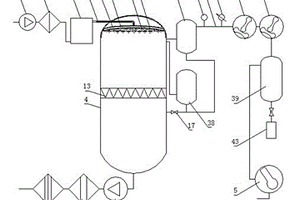

油液在线净化机 707

 0

本发明公开了一种油液在线净化机，包括油液加热器、真空分离装置、过滤器、冷凝器、罗茨泵和真空泵；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；雾化器包括进油管、分布器和喷头，分布器包括上腔板和下腔板，反应架包括支撑板和三层反应环。油液首先通过初级过滤器再进行真空汽化，最后通过二级过滤器和精滤器过滤，过滤效果更佳，真空罐内的高温高热水蒸气进行冷凝除水、干燥处理，大大延长真空泵的使用寿命。

油液在线过滤净化机 963

 0

本发明公开了一种油液在线过滤净化机，包括进油泵、油液加热器、真空分离装置、出油泵、过滤器、泡沫传感器和红外线探头；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，每根加热管内设置电阻丝加热器，数根加热管相互之间连接形成蛇形结构的加热通道。利用泡沫传感器和红外线探头对泡沫和油液进行检测，油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；油喷出后，形成膜状并附注在双层支撑板上，接触面积扩大，汽化效果大大提高，脱水、脱气能力极强。

高精度真空滤油器 971

 0

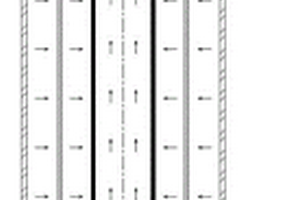

本发明公开了一种高精度真空滤油器，属于真空分离设备领域，包括依次连接的进油系统、加热系统、真空处理系统、出油系统和精密过滤处理系统，进油系统包括进油阀门、粗过滤器、进油泵和进油单向阀，真空处理系统包括双极真空分离室以及依次连接的冷凝装置、罗茨泵、高真空电磁阀和真空泵，出油系统包括出油泵和出油单向阀，精密过滤处理系统包括若干级精密过滤器，其中精密过滤器包括壳体，位于壳体内且上下两端与壳体连接的滤芯，该滤芯包围精过滤管，所述滤芯外围设有密封的旋转芯套，该旋转芯套底部通过转轴装在壳体上。该发明通过旋转芯套和变隙滤芯配合，能够提高过滤精度，减小过滤阻力，从而满足变压器油的颗粒度指标要求。

滤油机上使用的油液在线过滤系统 690

 0

本发明公开了一种滤油机上使用的油液在线过滤系统，包括油液加热器、真空分离装置、过滤器、泡沫传感器和红外线探头；真空分离装置包括真空罐、雾化器和反应架；过滤器包括初级过滤器、二级过滤器和精滤器，进油泵、初级过滤器、油液加热器、真空罐、出油泵、二级过滤器和精滤器依次连接；油液加热器包括一组平行设置的数根加热管，数根加热管相互之间连接形成蛇形结构的加热通道；雾化器包括进油管、分布器和喷头，分布器包括上腔板和下腔板，反应架包括支撑板和三层反应环。利用泡沫传感器和红外线探头对泡沫和油液进行检测，油液通过真空汽化，通过二级过滤器和精滤器过滤，过滤效果更佳；油喷出后，接触面积扩大，汽化效果大大提高。
