紧凑型板坯旋转台 1109

 0

本实用新型涉及一种紧凑型板坯旋转台，属于钢铁冶金技术领域。包括机架和回转支承，所述回转支承设于机架上方，所述回转支承底部设有下连接板，所述下连接板与机架固定连接；所述下连接板与回转支承的内圈固定连接，所述回转支承顶部设有上连接板，所述上连接板与回转支承的外圈固定连接，所述回转支承与小齿轮相互啮合，所述小齿轮固定于电机的输出轴上，所述上连接板上设置用于放置板坯的盖板组件，所述盖板组件底部环向设有若干滚轮，所述机架上设有环形导轨，若干所述滚轮设于环向导轨上。本申请不仅结构紧凑，占地小；而且降低了作业人员的劳动强度，提高工作效率，保证了作业人员的人身安全。

JDBW系列集电器 690

 0

本实用新型公开的一种JDBW系列集电器，涉及输电设备领域，包括壳体，所述壳体包括第一壳体和第二壳体，所述第一壳体的内表面设置有一组上下排列的固定凸点，对应的所述第二壳体的内表面设置有一组上下排列的通孔，所述固定凸点位置与所述通孔位置平行对称；所述电刷呈“n”形，所述电刷的前端伸出所述通孔；弹簧分别与所述固定凸点和所述电刷的尾部垂直连接；铜导线的一端分别与所述电刷的尾部焊接，另一端穿过所述第一壳体的表面设置的线孔与线圈压片焊接。本实用新型结构简单，加工成本低，使用安全，能适应多种输电轨道，电刷采用高温、高压粉末冶金压铸增加了整体产品的使用寿命。

可控集中自动升降装置 1077

 0

本实用新型涉及一种可控集中自动升降装置，属于冶金机械技术领域。它包括固定底座（1）和活动底座（2），固定底座（1）的前后两端均设置有两个螺柱（4），两个螺柱（4）上分别套装有从动链轮I（10）和从动链轮II（12），活动底座（2）底部固定设置有两个齿轮箱（5）和电机减速机（6），电机减速机（6）的输出端连接有驱动轴（7），驱动轴（7）与两个齿轮箱（5）的输入端相连接，两个齿轮箱（5）的输出端均连接有主动链轮（14），主动链轮（14）分别通过链条与从动链轮I（12）和从动链轮II（14）相连接。本实用新型一种可控集中自动升降装置，它可根据管坯的外径高效、精准、自动地调节管坯的中心高度，从而适应刀具的位置。

喷雾式冷却除尘系统 950

 0

本实用新型涉及一种喷雾式冷却除尘系统,用于冶金、暖通、废气治理等行业,属于烟气治理装置技术领域。其主要采用喷头、冷却液管道、冷却阀、喷头控制器等连接组成;其中布袋式除尘器由多个滤气布袋、压缩空气管道、脉冲阀、脉冲阀控制器、除尘仓等组成。喷头控制器控制其冷却液的喷雾时间与流量,保证通过喷雾冷却塔的烟气温度由高温烟气温度降至≤130℃、湿度≤10%RH。本实用新型将喷雾冷却塔与布袋式除尘器组合一体使用,通过喷头的不同位置组合及对喷雾流量的控制,将高温烟气温度降至130℃以下,避免烟气蜕变为有毒气体二恶英,同时烟气进入布袋式除尘器后不再结露板结或烧毁布袋,保证除尘工艺工程的平稳顺利进行,有效提高了烟气治理效率。

单抱闸电极压放装置 884

 0

本实用新型公开了一种单抱闸电极压放装置，属于冶金设备领域，该装置由一个抱闸以及可使抱闸上下移动的压放油缸组成，抱闸包括闸环体、安装于闸环体内的水平油缸、以及和水平油缸连接用于紧固电极的闸瓦。本实用新型优化了现有的装置配置，在减少装置组件的同时完全维持了装置的压放功能，简化了结构，降低了将近一半的成本。

小棒冷床上钢装置辊子 737

 0

本实用新型涉及一种小棒冷床上钢装置辊子,属于冶金机械技术领域。它包括辊筒(1)和电机(3),所述辊筒(1)两端均设置有一轴套安装座(11),其中一轴套安装座(11)内用联接螺栓(4)安装有一过渡轴套(2),过渡轴套(2)与电机(3)输出轴相连。本实用新型把辊筒两端做成相同的结构,这样一端磨损以后,换上另一端继续使用,充分提高了辊筒的利用率,过渡轴套主要是连接辊筒和电机的作用。这种结构形式成本较低、拆卸方便、互换性强、结构紧凑,大大增加了电机高速旋转的稳定性,延长了电机的使用寿命。

90°弯头管件 942

 0

本实用新型涉及一种90°弯头管件,广泛应用于石油、化工、电力、船舶、冶金、机械、纺织、食品、建筑等行业输送介质。所述管件由外管(1)和内衬管(2)复合而成,所述外管(1)材质为15CrMoR,内衬管(2)材质为00Cr19Ni10。本实用新型90°弯头管件既具有高强度、高耐压性能,又具有耐腐蚀、耐高温性能。

港机拖令系统变频驱动用电缆 1064

 0

本实用新型公开了一种港机拖令系统变频驱动用电缆，其包括位于电缆本体内相互绞合在一起的动力线芯和地线芯，其中动力线芯包括导体以及挤包在导体外的动力线芯绝缘；地线芯包括地线芯导体以及挤包在地线芯导体外的地线芯绝缘；在绞合后的动力线芯和地线芯间隙中设有填充，在绞合后的动力线芯和地线芯外依次设有内护套、金属编织屏蔽和外护套。本实用新型将地线导体均等分为3部分与主线导体构成3+3的对称结构，使得此电缆不但具有较强的耐电压冲击性，能经受变频式的脉冲电压，而且具有良好的屏蔽性，可有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。该电缆产品可广泛应用于港口、冶金、建筑等行业。

电极把持器底环 1101

 0

本实用新型公开了一种电极把持器底环，属于冶金领域装置的零件，包括上下组合在一起的密封层和水冷底环，密封层安装在水冷保护套和压力环下面，水冷底环内腔用不锈钢隔板隔离形成冷却水路。本实用新型通过添加密封层可延缓压力环因老化发生的泄漏问题，优化的水冷底环水路分布更合理，取代了原铸造底部环冷却水路靠去砂后而成型，降低了底部环的使用温度，使底部环在工程应用中的效果更加优良。

圆钢精整线分钢仪固定装置 948

 0

本实用新型涉及一种圆钢精整线分钢仪固定装置，属于冶金制造技术领域。包括固定座，所述固定座内设有安装盒，所述安装盒内设置分钢仪，所述固定座顶部设有升降机构，所述升降机构穿设固定座且与安装盒固定连接，所述升降机构驱动安装盒在固定座内作升降运动，带动分钢仪同步作升降运动。所述升降机构为螺旋升降机，所述螺旋升降机的输出丝杠上设置耳板，所述安装盒顶部设置吊耳，所述耳板与吊耳通过固定销固定连接。所述安装盒进口侧面设置挡护板，所述挡护板上开设过钢孔，所述过钢孔中心与分钢仪的内孔中心相对应，圆钢经所述过钢孔后进入分钢仪内孔进行检测。本申请结构简单，操作便捷，避免了弯曲的圆钢头部撞击分钢仪，降低了备件成本。

烧结机平料装置 969

 0

本实用新型涉及冶金技术领域，且公开了烧结机平料装置，包括四个底座，四个所述底座之间固定连接有支撑板，左侧的所述底座的右侧固定连接有进料管，所述进料管的底部贯穿并延伸至支撑板的底部，所述支撑板的底部固定连接有两个连接杆，两个所述连接杆左侧的底部固定连接有过滤板，所述过滤板的底部开设有等距离排列的矩形孔。该实用新型，通过支撑板的底部固定连接有过滤板，对原料中的块状杂质进行过滤，通过第一电机带动圆板和刮料板旋转，使烧结机平台边缘处的原料能够填充便于平料后的烧结，解决了烧结机平台边缘处原料较少，不利于烧结，原料中含有块状杂质，可能会卡在平料板前面导致原料拉花的情况。

带活动侧翼扒渣头装置的扒渣机 1071

 0

本实用新型涉及一种带活动侧翼扒渣头装置的扒渣机，属于冶金行业冶炼辅助设备技术领域。主要包括扒渣臂、带活动侧翼的扒渣头总成、驱动装置，所述带活动侧翼的扒渣头总成固定设置在所述扒渣臂前端，所述带活动侧翼的扒渣头总成包括若干子扒渣头，每个子扒渣头独立固定有扒渣板，若干子扒渣头包括固定子扒渣头和活动侧翼子扒渣头，所述活动侧翼子扒渣头能够相对固定子扒渣头旋转收拢和展开以调整由若干扒渣板构成的扒渣作业面积的大小。在铁/钢扒渣过程中增加扒渣板实际工作时的经过面积，增加单次扒渣收集和扒除的浮渣量，提高扒渣工作效率，降低扒渣操作时间，降低由于扒渣引起对铁/钢水质量的影响。

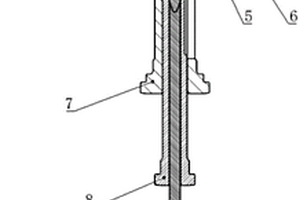

水平加料电炉专用集束氧燃枪 970

 0

一种水平加料电炉专用集束氧燃枪，涉及冶金炼钢技术领域，包括枪身、安装于枪身前端的喷头，其特征在于，所述枪身包括由内至外依次同轴套设的中心管、第二层管、第三层管和第四层管，所述中心管设为氧气通道，中心管与第二层管之间形成燃气通道，第二层管与第三层管之间形成环氧通道，第三层管和第四层管之间形成冷却水通道；所述氧气通道、燃气通道和环氧通道分别通入喷头内的中心主氧孔、燃气槽孔和环氧槽孔，所述喷头为口朝外的碗口式结构。本实用新型具有穿透力高、使用寿命长、燃烧率高的优点，可提升并满足水平加料电炉炼钢节电、降耗、增产的要求。

转炉烟气湿式净化除尘装置 1121

 0

本实用新型属于冶金行业炼钢氧气顶吹转炉烟气湿式净化设施技术领域，具体涉及一种转炉烟气湿式净化除尘装置。该转炉烟气湿式净化除尘装置，包括降温净化塔和旋流脱水塔，所述降温净化塔通过连通管道与旋流脱水塔连通，所述降温净化塔位于连通管道连通处、连通管道内和旋流脱水塔上分别设有多个复合声波团聚器，旋流脱水塔内位于连通管道连通处设有湿旋脱水器，旋流脱水塔内位于烟气出口与湿旋脱水器之间设有1‑3层脱水除雾器，位于湿旋脱水器一侧的脱水除雾器与湿旋脱水器之间设有清洗喷淋装置。其有益效果是：采用复合声波团聚器对微细颗粒物及水滴进行团聚，结合后续的脱水、除雾设施进行脱出，可以有效提高系统除尘以及除雾效率。

便捷式钢包透气芯更换装置 1065

 0

本实用新型涉及一种便捷式钢包透气芯更换装置，属于及冶金设备工具技术领域。主要包括臂杆、水平杆组件、提升杆、桩腿和固定座，所述桩腿上设有固定座，所述固定座内设有液压缸，所述提升杆一端与液压缸中的活塞杆连接，与固定座实现上下往复运动，所述提升杆另一端连铰接有水平布置的臂杆，所述臂杆内设有液压缸，所述水平杆组件与液压缸中的活塞杆连接，实现左右往复运动。一种便捷式钢包透气芯更换装置，可以稳定、方便、快速更换透气芯，提高了钢包的热周转率，降低出钢温降。

滚动式支座 849

 0

本实用新型涉及一种滚动式支座，包括底座，其特征是：在所述底座的两端分别设置滑轨，滑轨上滑动设置滑块，在底座两端的滑块之间转动连接滚杠，滚杠上支撑矩形管道。在所述底座两端的滑块之间连接拉杆。在所述底座上设置安装孔。本实用新型具有以下优点：本实用新型主要应用在冶金行业除尘系统中系统管网支架顶端，在支座上安装矩形管道，在管道在受到外力时能够在支座上做小范围活动，从而可有效缓解管道因受外力而产生的变形。

密封式铁合金粒度检测筛 673

 0

本实用新型涉及一种密封式铁合金粒度检测筛,用于冶金用块状铁合金粒度的筛分。包括料斗(1)和密封式筛体(6),料斗(1)安装在支架(3)顶部,且料斗(1)置于密封式筛体(6)上方,料斗(1)底部设置有进料插板(2),密封式筛体(6)顶部固定安装有一震动电机(5),密封式筛体(6)底部通过避震器(4)安装在轮脚(11)上,密封式筛体(6)底部中间设置有一粉屑出料口(7),粉屑出料口(7)下方设置有一屑盛积桶(8),屑盛积桶(8)置于一轮推车(9)上,密封式筛体(6)底部一边设置有一出料口(10)。本实用新型工作效率高、劳动强度小和无粉尘污染。

特种超长电热带 786

 0

本实用新型公开了一种电热带,这种电热带包括并排挤压在内绝缘护套内的三根导电芯线,以及均匀绕在其上并分段穿过内绝缘护套与导电芯线相焊接的电热丝,然后依次在电热丝上挤压有绝缘护套和编织金属网套。其特点是本实用新型在运行时,三根导电芯线分别与660伏或1140伏电源电压的三根火线相接,内、外绝缘护套的厚度分别为0.5～0.8mm和0.8～1.0mm。本实用新型可广泛用于石油、化工、电力、冶金等行业长输管线的防冻、防凝和保温。

三偏心多层次密封蝶阀 1108

 0

本实用新型涉及一种三偏心多层次密封蝶阀,具体地说是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。特征是在蝶板的上下台阶上分别设置多层次密封圈组件,用压板压住。所述的蝶板制成倾斜的锥形。本实用新型蝶板密封圈为硬软叠层,具有硬软双重密封,无论在低温还是高温工况下,均具有良好的密封性能;由于采用三偏心结构,阀座与蝶板几乎无磨擦,不仅消除了在阀门启闭中密封件和两座之间的所有接触磨擦,从而增加了使用寿命,密封性能,达到零泄漏;启闭力矩小、操作灵活、省力节能,使用寿命较长;耐高温、耐高压、耐腐蚀使用范围广。

截齿铸焊工艺 1212

 0

本发明公开一种截齿铸焊工艺，所述截齿的质量百分比为：C0.32%-0.45%、Fe0.85%-1.45%、M0.20%-0.45%、Mn0.25%-0.5%、Si0.3%-0.45%、Cu0.35%-0.7%，S＜0.032%，P＜0.046%，稀土合金0.02%-0.04%。本发明的截齿具有较好的耐磨性和韧性，同时使硬质合金和截齿体之间产生冶金结合；硬质合金截齿的铸焊工艺简单，降低了成本，并显著提高了使用寿命。

设有六边形嵌槽的驱动齿轮 1055

 0

本发明公开了一种设有六边形嵌槽的驱动齿轮，所述驱动齿轮包括齿轮一段和圆柱一段，所述齿轮一段包括直齿段和与所述圆柱一段相连接的锥齿段，所述齿轮一段和所述圆柱一段一体成型，所述圆柱一段端面设置有六边形嵌槽。本发明采用粉末冶金一次成型，加工方便，成本低，采用直齿轮与锥齿轮相结合，啮合度好，提高齿轮的精度，并且圆柱一段端面的六边形嵌槽与驱动轴实现很好的传动，减少噪音，增加使用寿命。

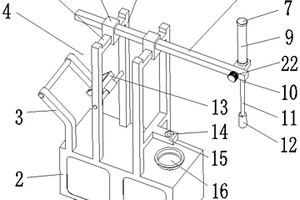

钢水自动取样装置及取样方法 765

 0

本发明涉及一种钢水自动取样装置及取样方法，属于冶金辅助工具技术领域。包括移动式主机体，移动式主机体上设有支撑架，支撑架上活动设有滑杆，滑杆在支撑架上前后、左右移动，滑杆前端设有取样单元，取样单元能够相对滑杆偏转；取样单元包括取样棒和设置在取样棒底端的取样器，取样棒顶端与动力装置连接，动力装置驱动取样棒进退；剥离单元包括样品收集盒，样品收集盒上方设有悬臂台，所述悬臂台上开设剥离孔，剥离孔正对样品收集盒。本申请不仅提高了取样的安全性；而且取样后的样品通过控制系统控制取样器和剥离孔发生撞击，使得样品能够自动从取样器内剥离并落至样品收集盒内，避免了样品被污染。

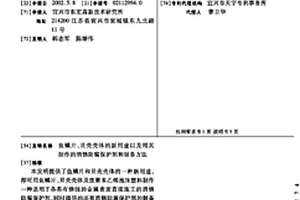

鱼鳞片、贝壳壳体的新用途以及用其制作的消锈防腐保护剂和制备方法 716

 0

本发明提供了鱼鳞片和贝壳壳体的一种新用途,即可用鱼鳞片、贝壳壳体及废聚苯乙烯泡沫塑料制作一种适用于各类有锈蚀的金属表面直接施工的消锈防腐保护剂,同时提供的还有消锈防腐保护剂的制备方法,该保护剂底漆和面漆一次完成,省工省力,本保护剂采用的基料来自于自然界中的丢弃物,解决了环境污染问题,本保护剂特别适合喷刷一些无法或难以除锈的构件,如桥梁、大型储缸、管道、建筑、机械设备,也可在无锈的钢铁表面施工,适用于冶金、电力、矿山、石油、化工行业,尤其适用于海军的库房、油库、桥梁等恶劣条件下的涂覆。

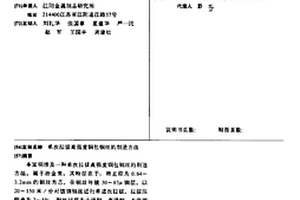

单次拉拔高强度铜包钢丝的制造方法 846

 0

本发明涉及一种单次拉拔高强度铜包钢丝的制造方法,属于冶金类,其特征在于:将直径为0.64～3.2mm的钢丝为芯,在钢丝外镀30～85μ铜层,以20～150米/分对镀铜钢丝进行单道次拉拔,拉拔压缩率为2～5%,钢丝材质为中碳钢、高碳钢,本发明工艺简单,铜包钢丝强度高、表面光亮度高、抗氧化能力强。

便于拆装的连铸机辊道用保温罩 762

 0

本实用新型涉及一种便于拆装的连铸机辊道用保温罩，属于冶金连铸设备技术领域。包括弧形的罩壳，所述罩壳内壁铺设保温层，所述罩壳与保温层之间设有耐材层，三者固定连接；所述罩壳底部设有撑脚单元，所述撑脚单元支撑于拉矫机的基座上，使得罩壳罩于辊道；所述撑脚单元上开设安装孔，所述安装孔内穿设接地螺栓，使得撑脚单元与基座固定连接。所述撑脚单元包括多个撑脚，多个所述撑脚对称布置。所述罩壳上开设观察孔，所述观察孔上铰接观察孔罩板，使得观察孔罩板能够打开或关闭观察孔。本申请不仅结构简单，拆装方便，而且能够对辊道上的铸坯实时保温，减少了铸坯产生微裂纹，提高了铸坯质量。

沟槽型内转子分体式成型模具 1077

 0

本实用新型涉及一种成型模具，尤其是一种沟槽型内转子分体式成型模具，属于及粉末冶金模具生产与制造技术领域。所述沟槽型内转子分体式成型模具包括内转子分体式成型阴模、成型下一冲件成型下二冲件、成型芯棒及成型上一冲件；所述内转子分体式成型阴模由模套、模仁、模具叶片、模具底部挡块、螺钉所组成；所述成型下一冲件、成型下二冲件与成型芯棒由下而上套装于沟槽型内转子分体式成型阴模中。本实用新型在生产过程当中，不管是对产品的稳定性与模具的周期生命都有着极为突出的优良展现；模具不易损坏，并能大幅度的提升模具使用寿命﹐进而可进一步改善生产效率与降低生产成本。

捞渣器和捞渣设备 776

 0

本实用新型提供了一种捞渣器和捞渣设备，涉及筛选分离设备的技术领域。捞渣器包括连接件、限位件和捞渣件；连接件的一端与捞渣容器的内壁连接，连接件的另一端与限位件连接，捞渣件的侧壁与连接件可拆卸连接，限位件对捞渣件的位置进行限定；捞渣件上设有漏液孔，漏液孔的数量为多个，多个漏液孔均布排列在捞渣件上。解决了现有技术中，捞渣盘需要人工拿取，会对操作者造成烫伤，且捞取效率差的技术问题。本实用新型的连接件与捞渣容器的内壁连接，冶炼过程中金属渣直接在捞渣件上对金属渣进行捞取，避免了在冶金工艺之后人工捞取的麻烦，在捞渣容器内直接捞取也提高了捞取的效率。

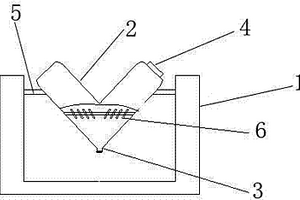

V型混合机 698

 0

本实用新型公开了一种V型混合机，包括：支架、V型混合桶，所述的V型混合桶由两个圆桶组成，两个圆桶的下端结合部位设有出料口，在一个圆桶上设有进料口，在V型混合桶的两侧设有连接轴，V型混合桶通过连接轴转动连接在支架上，在V型混合桶内设有搅匀挡板。本实用新型是一种结构紧凑，操作简单，对流动性较好的粉末物料式颗粒状物料混合搅拌效果更均匀的V型混合机，适用于粉末冶金、制药、化工、食品、电子、陶瓷等行业中。

高压电机并联斩波和双逆变调速节能控制装置 946

 0

本实用新型一种高压电机并联斩波和双逆变调速节能控制装置,应用于电力、水泥及冶金等行业的风机水泵类负载的绕线式电动机无级调速。包括并联斩波器和双重逆变器,并联斩波器包括平波电抗器L1、L2,绝缘栅双极晶体管S1、S2,快恢复二极管D1、D2和电容器C1、C2,双重逆变器包括两个独立的逆变器Q1、Q2和一个双逆变三绕组变压器T,逆变器Q1包括6支晶闸管Q11～Q16和一个电抗器L3,逆变器Q2包括6支晶闸管Q21～Q26和一个电抗器L4,双逆变三绕组变压器T有三套绕组,其中高压侧有一套绕组,三相接成Y形,低压侧有两套绕组,一套绕组TQ1三相接成Y形,另一套绕组TQ2三相接成△形。本实用新型可以保证每路并联回路的绝缘栅双极晶体管电流的大小基本一致。

高吸程多差速混铁炉烟气捕集罩 709

 0

本实用新型涉及一种高吸程多差速混铁炉烟气捕集罩,用于暖通、除尘、冶金等行业,属于烟气治理装置技术领域。其主要采用在混铁炉的上方设置差速罩,差速罩由除尘烟管与高吸程吸口连接组成,在混铁炉周围设置组合空腔,组合空腔由上挡板、支架挡板组成,高吸程吸口设在兑铁口上方,其俯视投影与兑铁口投影两者全部或部分重合,烟气经组合空腔至高吸程吸口至除尘烟管输出至除尘器。本实用新型结构紧凑,合理;能通过差速罩与组合空腔克服目前混铁炉烟气治理装置的缺陷,在不影响混铁炉工况及生产操作的前提下,利用差速罩的不同截面的导流通道与高吸程吸口、组合空腔能提高混铁炉烟气捕集效率,改善混铁炉车间的空气环境,并能降低能耗。
